【QB轻工标准】 服装机械直刀式数控裁剪机 第4部分:接口系统技术条件

ICS61.080
分类号：Y17
备案号：62777-2018

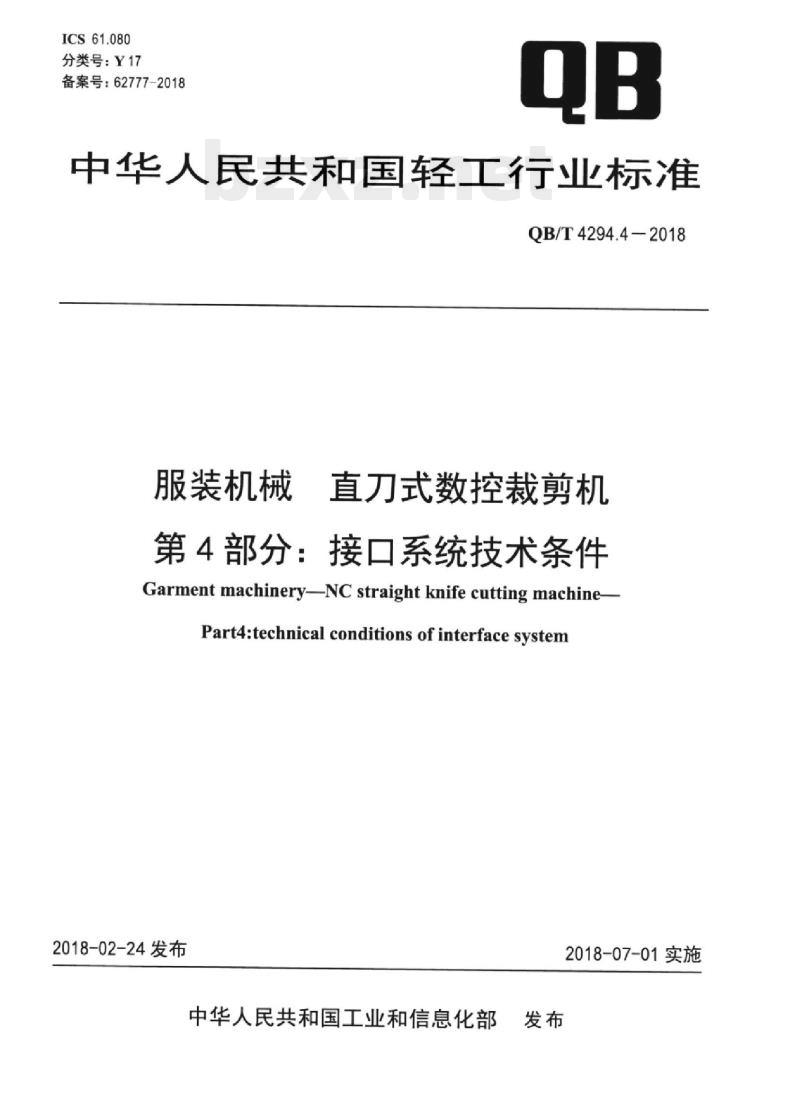

中华人民共和国轻工行业标准
QB/T4294.4-2018
服装机械
直刀式数控裁剪机
第4部分：接口系统技术条件
Garment machinery-NC straight knife cutting machinePart4:technical conditions of interface system2018-02-24发布
中华人民共和国工业和信息化部2018-07-01实施

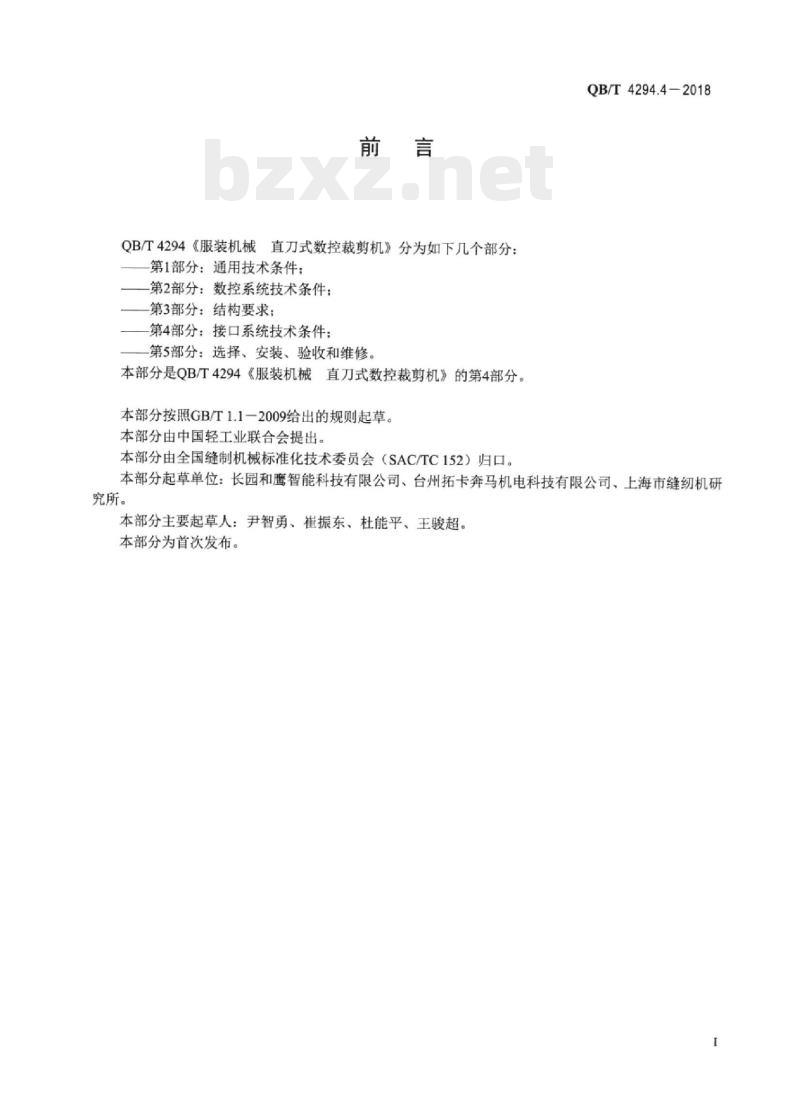

QB/T4294《服装机械
成直刀式数控裁剪机》分为如下几个部分：第1部分：通用技术条件：
-第2部分：数控系统技术条件：第3部分：结构要求；
第4部分：接口系统技术条件：
第5部分：选择、安装、验收和维修。本部分是QB/T4294《服装机械
直刀式数控裁剪机》的第4部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中国轻工业联合会提出。本部分由全国缝制机械标准化技术委员会（SAC/TC152）归口。QB/T4294.4-2018
本部分起草单位：长园和鹰智能科技有限公司、台州拓卡奔马机电科技有限公司、上海市缝纫机研究所。
本部分主要起草人：尹智勇、崔振东、杜能平、王骏超。本部分为首次发布。
QB/T4294.4—2018

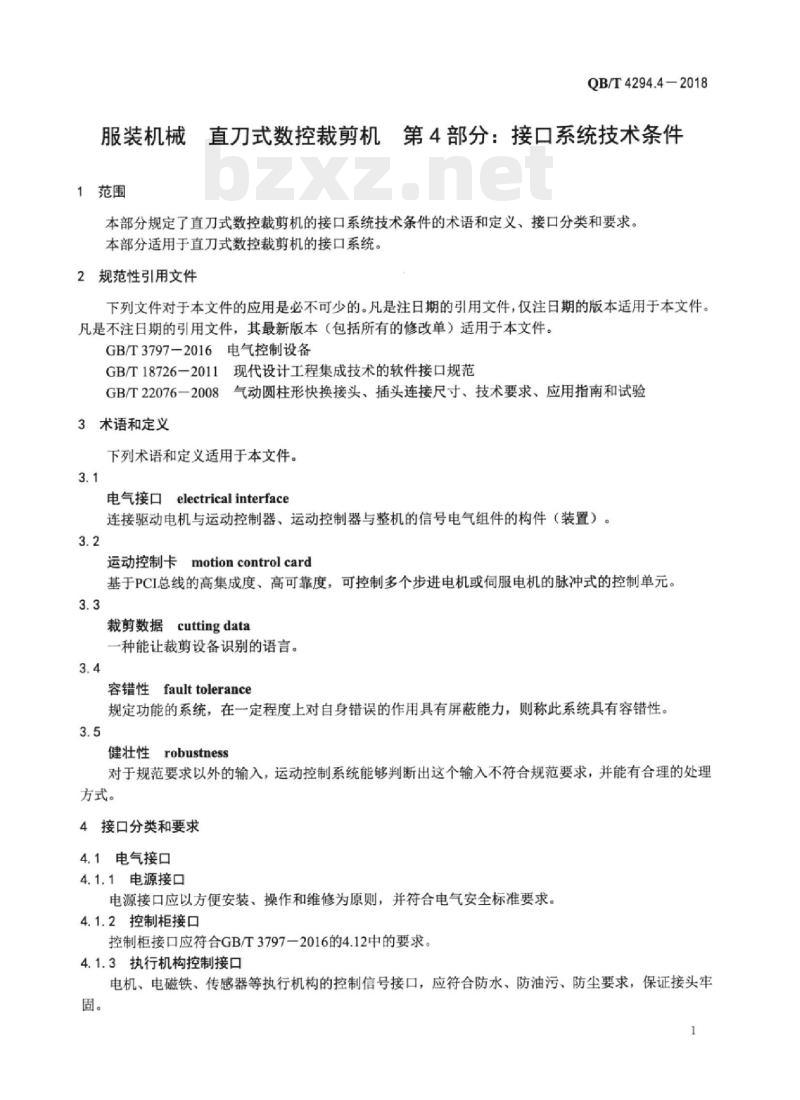

服装机械直刀式数控裁剪机第4部分：接口系统技术条件1范围
本部分规定了直刀式数控裁剪机的接口系统技术条件的术语和定义、接口分类和要求。本部分适用于直刀式数控裁剪机的接口系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3797-2016电气控制设备
GB/T18726一2011现代设计工程集成技术的软件接口规范GB/T22076一2008气动圆柱形快换接头，插头连接尺寸、技术要求、应用指南和试验3术语和定义
下列术语和定义适用于本文件。3.1
电气接口electricalinterface
连接驱动电机与运动控制器、运动控制器与整机的信号电气组件的构件（装置）。3.2
运动控制卡motioncontrolcard
基于PCI总线的高集成度、高可靠度，可控制多个步进电机或伺服电机的脉冲式的控制单元。3.3
裁剪数据cuttingdata
种能让裁剪设备识别的语言。
容错性faulttolerance
规定功能的系统，在一定程度上对自身错误的作用具有屏蔽能力，则称此系统具有容错性，3.5
健壮性robustness
对于规范要求以外的输入，运动控制系统能够判断出这个输入不符合规范要求，并能有合理的处理方式。
4接口分类和要求
4.1电气接口
4.1.1电源接口
电源接口应以方便安装、操作和维修为原则，并符合电气安全标准要求。4.1.2控制柜接口
控制柜接口应符合GB/T3797一2016的4.12中的要求。4.1.3执行机构控制接口
电机、电磁铁、传感器等执行机构的控制信号接口，应符合防水、防油污、防尘要求，保证接头牢固。
QB/T4294.4-2018

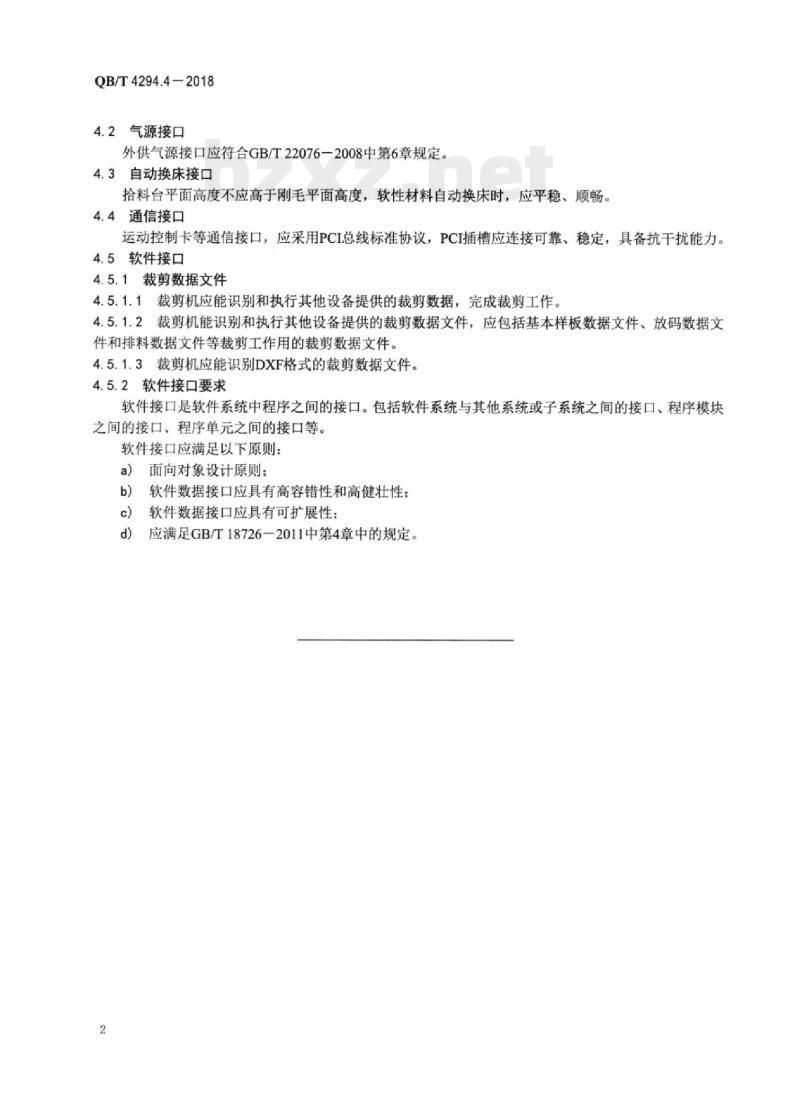

4.2气源接口
外供气源接口应符合GB/T22076一2008中第6章规定。4.3自动换床接口
拾料台平面高度不应高于刚毛平面高度，软性材料自动换床时，应平稳、顺畅。4.4通信接口
运动控制卡等通信接口，应采用PCI总线标准协议，PCI插槽应连接可靠、稳定，具备抗干扰能力。4.5软件接口
4.5.1裁剪数据文件
4.5.1.1裁剪机应能识别和执行其他设备提供的裁剪数据，完成裁剪工作。4.5.1.2裁剪机能识别和执行其他设备提供的裁剪数据文件，应包括基本样板数据文件、放码数据文件和排料数据文件等裁剪工作用的裁剪数据文件。4.5.1.3裁剪机应能识别DXF格式的裁剪数据文件。4.5.2软件接口要求
软件接口是软件系统中程序之间的接口。包括软件系统与其他系统或子系统之间的接口、程序模块之间的接口，程序单元之间的接口等。软件接口应满足以下原则：
a）面向对象设计原则：此内容来自标准下载网
b）软件数据接口应具有高容错性和高健壮性：软件数据接口应具有可扩展性；o）
应满足GB/T18726一2011中第4章中的规定。
