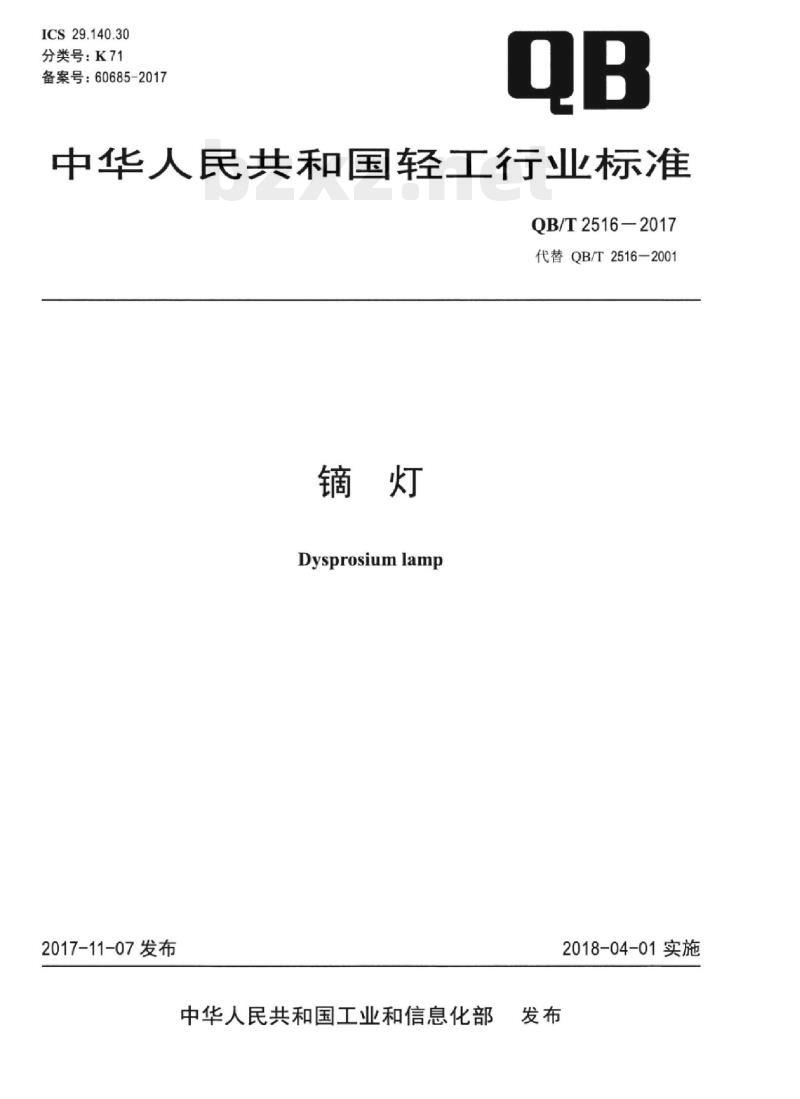

【QB轻工标准】 镝灯

ICS29.140.30
分类号：K71
备案号：60685-2017
中华人民共和国轻工行业标
QB/T2516-2017
代替QB/T2516-2001
Dysprosiumlamp
2017-11-07发布
中华人民共和国工业和信息化部发布
2018-04-01实施

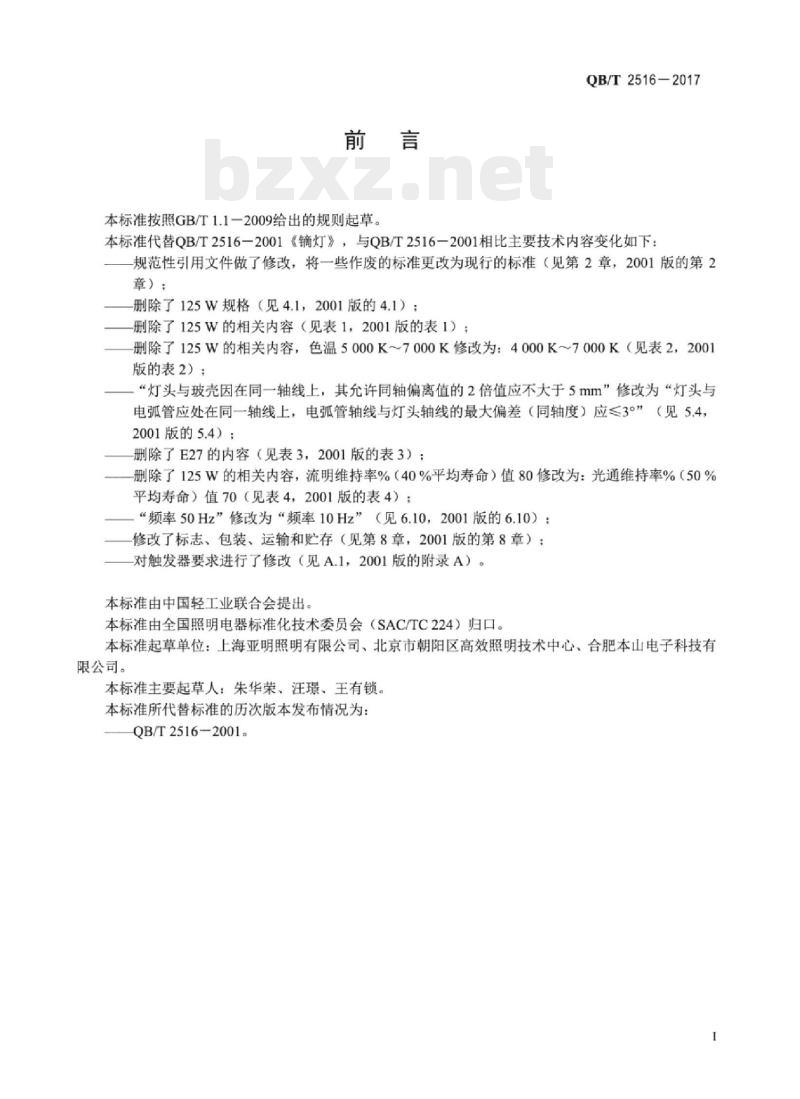

本标准按照GB/T1.1一2009给出的规则起草。QB/T2516-2017
本标准代替QB/T2516一2001《灯》，与QB/T2516一2001相比主要技术内容变化如下：规范性引用文件做了修改，将一些作废的标准更改为现行的标准（见第2章，2001版的第2章）：
删除了125W规格（见4.1，2001版的4.1）；删除了125W的相关内容（见表1，2001版的表1）：删除了125W的相关内容，色温5000K～7000K修改为：4000K～7000K（见表2，2001版的表2）：
“灯头与玻壳因在同一轴线上，其允许同轴偏离值的2倍值应不大于5mm”修改为“灯头与电弧管应处在同一轴线上，电弧管轴线与灯头轴线的最大偏差（同轴度）应≤30”（见5.42001版的5.4）；
删除了E27的内容（见表3，2001版的表3）：一删除了125W的相关内容，流明维持率%（40%平均寿命）值80修改为：光通维持率%（50%平均寿命）值70（见表4，2001版的表4）；频率50Hz”修改为“频率10Hz”（见6.10，2001版的6.10）：修改了标志、包装、运输和贮存（见第8章，2001版的第8章）：对触发器要求进行了修改（见A.1，2001版的附录A）。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。本标准起草单位：上海亚明照明有限公司、北京市朝阳区高效照明技术中心、合肥本山电子科技有限公司。
本标准主要起草人：朱华荣、汪璟、王有锁。本标准所代替标准的历次版本发布情况为：QB/T2516-2001。

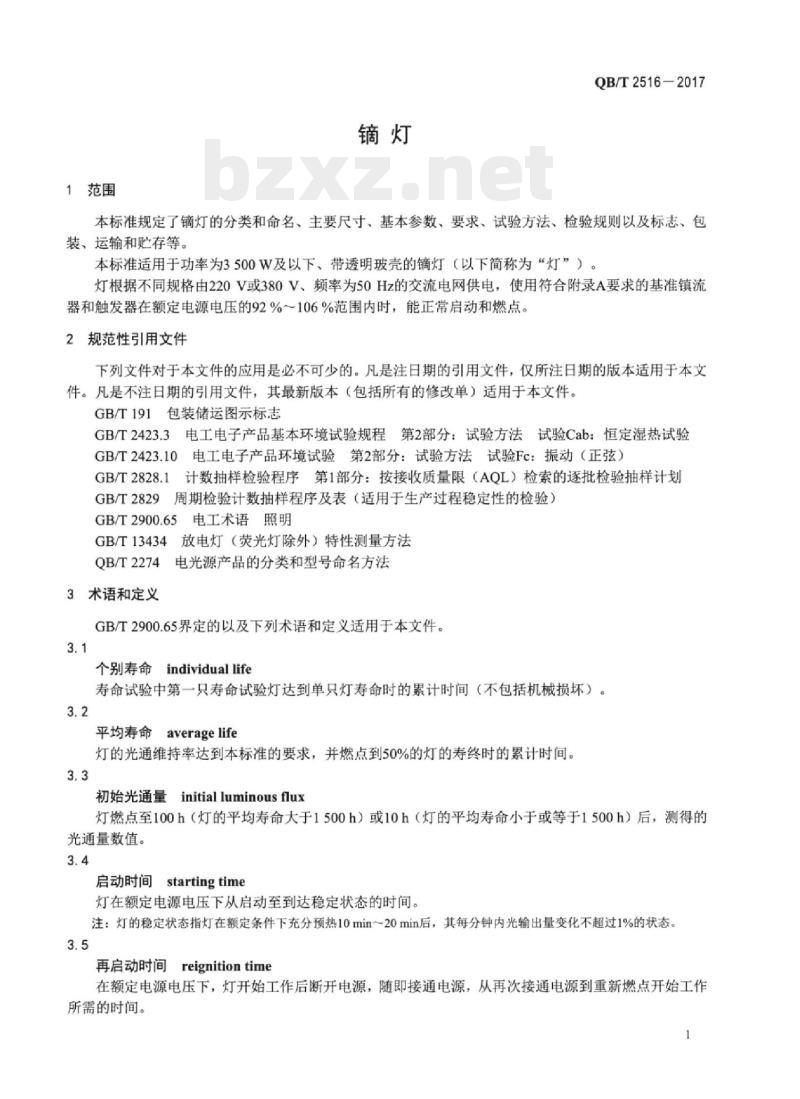

1范围
QB/T2516—2017
本标准规定了镝灯的分类和命名、主要尺寸、基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于功率为3500W及以下，带透明玻壳的灯（以下简称为“灯”）。灯根据不同规格由220V或380V、频率为50Hz的交流电网供电，使用符合附录A要求的基准镇流器和触发器在额定电源电压的92%～106%范围内时，能正常启动和燃点。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2423.3电工电子产品基本环境试验规程第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于生产过程稳定性的检验）GB/T2900.65电工术语照明
GB/T13434放电灯（荧光灯除外）特性测量方法QB/T2274电光源产品的分类和型号命名方法3术语和定义
GB/T2900.65界定的以及下列术语和定义适用于本文件。3.1
个别寿命individual life
寿命试验中第一只寿命试验灯达到单只灯寿命时的累计时间（不包括机械损坏）3.2
平均寿命averagelife
灯的光通维持率达到本标准的要求，并燃点到50%的灯的寿终时的累计时间。3.3
initial luminous flux
初始光通量
灯燃点至100h（灯的平均寿命大于1500h）或10h（灯的平均寿命小于或等于1500h）后，测得的光通量数值。
启动时间startingtime
灯在额定电源电压下从启动至到达稳定状态的时间。注：灯的稳定状态指灯在额定条件下充分预热10min～20min后，其每分钟内光输出量变化不超过1%的状态。3.5
再启动时间reignitiontime
在额定电源电压下，灯开始工作后断开电源，随即接通电源，从再次接通电源到重新燃点开始工作所需的时间。
QB/T2516-2017

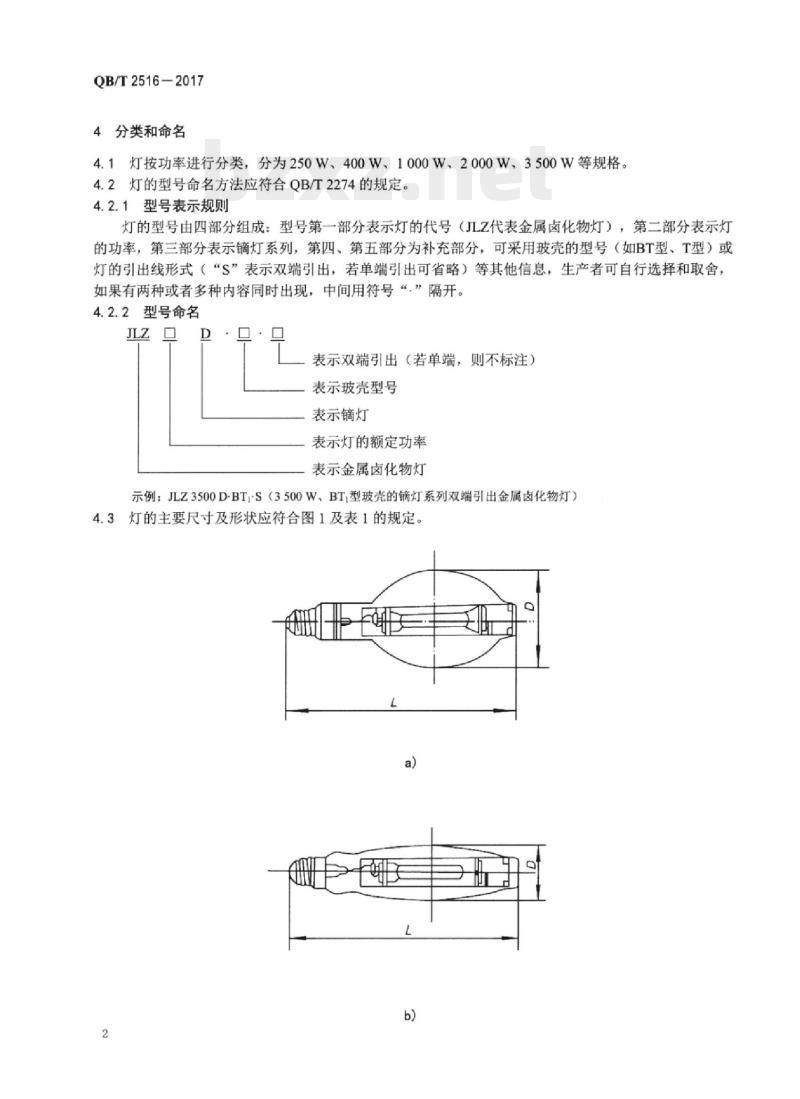

4分类和命名
4.1灯按功率进行分类，分为250W、400W、1000W、2000W、3500W等规格。4.2灯的型号命名方法应符合QB/T2274的规定。4.2.1型号表示规则
灯的型号由四部分组成：型号第一部分表示灯的代号（JLZ代表金属卤化物灯），第二部分表示灯的功率，第三部分表示灯系列，第四、第五部分为补充部分，可采用玻壳的型号（如BT型、T型）或灯的引出线形式（“S”表示双端引出，若单端引出可省略）等其他信息，生产者可自行选择和取舍，如果有两种或者多种内容同时出现，中间用符号“，”隔开。4.2.2型号命名
JLZ口
·口·口
表示双端引出（若单端，则不标注）表示玻壳型号
表示镐灯
表示灯的额定功率
表示金属卤化物灯

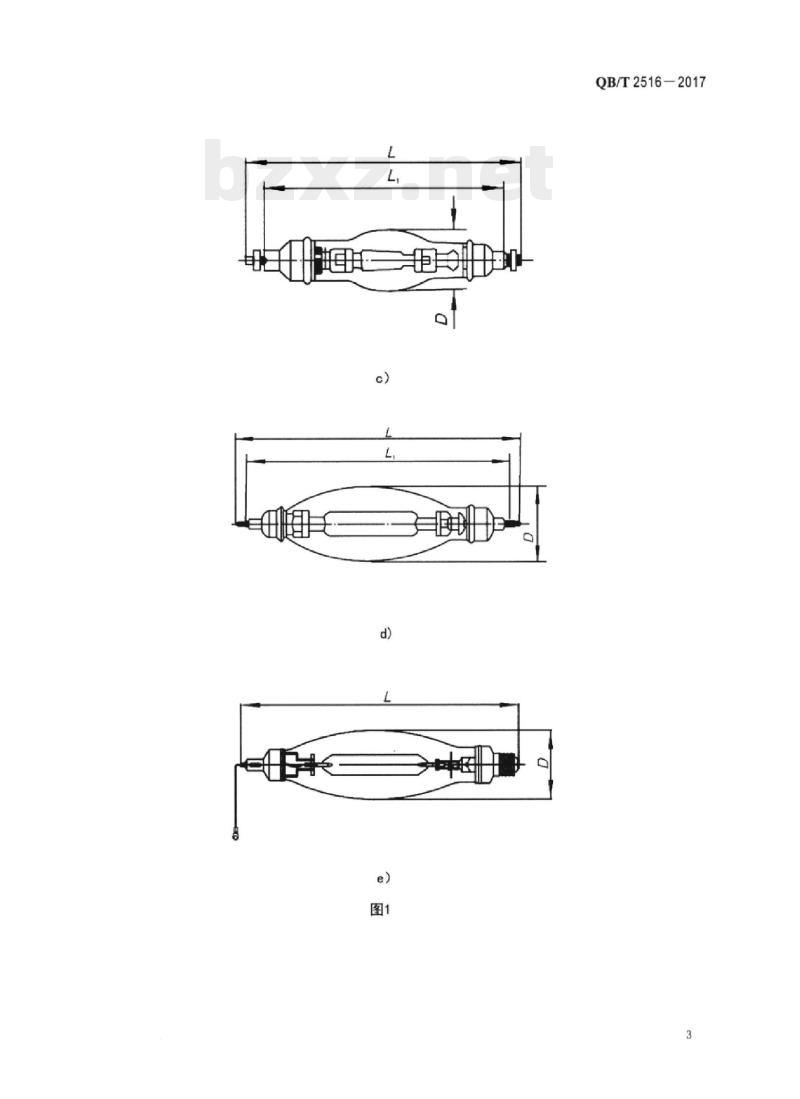

示例：JLZ3500D-BT·S（3500W、BT,型玻壳的灯系列双端引出金属卤化物灯）4.3灯的主要尺寸及形状应符合图1及表1的规定。a)
QB/T2516—2017
QB/T2516-2017
灯的型号
JLZ250D-BT
JLZ250D·BT2
JLZ400D-BT
JLZ400D-BT2
JLZ400D-BTS
JLZ1000D-BTrS
JLZ1000D-BT-S
JLZ2000D-BT·S
JLZ3500D·BT·S
5要求
表1灯的主要尺寸
主要尺寸
最大直径D
总长度L
230±7
260±10
290±10
280±10
283±10
390±10
380±10
450±10
485±10
灯头间距L1
252±10
365±10
灯头型号
单脚式
单位为毫米
5.1灯在环境温度为（25土5）℃的条件下燃点10h（平均寿命小于1500h）、100h（平均寿命不小于1500h）后，在额定电源电压下，其基本参数应符合表2规定。表2
灯的光电参数
灯的型号
JLZ250D-BT1
JLZ250D·BT2
JLZ400D-BT
JLZ400D-BT
JLZ400D-BT-S
JLZ1000D-BT·S
JLZ1000D-BT-S
JLZ2000D-BT·S
10001100
20002200
JLZ3500D·BT·S
35003850
1)2)3)4)5)为参考值，不作考核。工
130±20
220±25
5.2灯的玻壳应洁净、透明，无影响使用的缺陷。启
初始光通量
150000
330000
10 700
127500
280500
色温5
5.3灯的引出线与灯头焊接应牢固光滑，焊点不应明显破坏灯头的防锈层，且不应妨碍灯旋入相应型号的符合标准的灯座内。
5.4灯头与电弧管应处在同一轴线上，电弧管轴线与灯头轴线的最大偏差（同轴度）不应大于3°4
QB/T2516-2017
5.5灯头与玻壳的固定应牢固，灯未燃点时，在规定的扭力矩作用下，不应有松动和脱落现象，寿试后的扭力矩为寿试前的一半。用机械方法固定时，可有轻微的松动，但不应脱落。初始扭力矩见表3。表3扭力矩
单位为牛顿米
灯头型号
用焊泥固定
5.6灯不应有影响正常使用的装配上的缺陷。灯头与玻壳的固定
用机械方法固定
5.7灯接触片上的焊锡与灯头壳体间的爬电距离应大于2mm5.8灯在额定电压下燃点，其平均寿命、个别寿命、光通维持率应符合表4的规定。表4灯的寿命参数
平均寿命
灯的型号
JLZ250D-BT1
JLZ250D-BT2
JLZ400D-BT1
JLZ400D-BT2
JLZ400D-BT·S
JLZ1000D-BT·S
JLZ1000D·BTS
JLZ2000D-BT·S
JLZ3500D-BT·S
个别寿命不低于平均寿命
5.9灯经恒定湿热试验后，灯头的金属部分不应有锈蚀现象。光通维持率
（50%平均寿命）
5.10灯的低温启动性能，在（-18土2）℃的环境中，灯的启动电压不应大于额定电压的95%。灯经跌落试验后（仅对1000W以下灯有此要求），不应有脱焊、变形及影响灯正常使用的缺陷。5.11
5.12灯应有良好的耐振性能。经振动试验后，内部结构应无松动、脱焊及损坏现象，并能正常启动和燃点。
6试验方法
除非另有规定外，所有试验都应在温度15℃～30℃、相对湿度45%～75%、气压86kPa～106kPa的环境下进行试验。试验时，灯应规定条件下燃点。电源电压的波动为土0.5%。试验时，应使用基准镇流器，基准镇流器的参数见附录A。6.2灯的光电参数（5.1）的测量按GB/T13434的规定进行。6.3灯的型号及主要尺寸（4.2、4.3）、玻壳质量（5.2）、灯的装配质量（5.6）及灯的标志（8.1）均用目测法检验。引出线与灯头的焊接质量（5.3）用目测法及相应规格标准灯座或灯头量规检验。6.4灯头与玻壳的同轴性（5.4）用图2的装置进行检验，也可采用类似的方法进行检验。5
QB/T2516-2017
1-旋转灯座；2-灯泡；3-指示器：4-支杆：5-支架夹头：6一指示器支架：7-底座图2
6.5灯头与玻壳的扭力矩试验（5.5），应使用能保证扭力矩从零开始均衡地增加的机械装置进行试验。灯的爬电距离（5.7）用游标卡尺进行测量。6.6灯的寿命试验（5.8）在额定电压下进行。电源电压的波动不应超过土2%。灯应按表2规定的燃点位置进行试验。寿命试验时，每昼夜关闭电源2次，每次不少于15min，电源关闭的时间不应计入灯的燃点寿命时间内。
6.7灯的恒定湿热试验（5.9）应符合GB/T2423.3的规定，将灯放置在温度（40士2）℃、相对湿度（93土3）%的试验箱内48h后，用目测法检验。6.8灯的低温启动性能试验（5.10）是将灯放置在-18℃的环境中持续2h，若灯能在规定的电压下正常启动，则认为试验合格。
6.9灯的跌落试验（5.11）按以下步骤进行：将检验完好的样品装箱，每箱过秤，并作好记录；a)
按表5确定跌落高度；
将跌落试验机上的跌落平台调节到规定的高度；将装有样品的包装箱放在平台上进行跌落试验：每箱跌落2次（一次是底面平行地面向下跌落：另一次是沿底面一条长棱转45°平行地面向下跌落）：
试验完毕后检查包装是否完好，灯是否能正常启动并燃点。表5
包装箱质量
跌落高度
包装箱质量
包装箱的质量及跌落高度值
跌落高度
包装箱质量
跌落高度
包装箱质量
跌落高度
包装箱质量
跌落高度
包装箱质量
表5（续）
跌落高度
包装箱质量
注：表中未列出的包装箱质量其对应的跌落高度值按插值法计算。跌落高度
QB/T2516-2017
包装箱质量
跌落高度
6.10灯的振动试验（5.12）按GB/T2423.10的规定进行。试验前样品外观检查应符合5.2要求，样品用刚性连接固定在振动台上，试验为定频试验，频率10Hz、振幅1mm（单振幅），持续时间为在两个互相垂直的轴线上各振动10min。7检验规则
7.1灯的检验分为出厂检验和型式检验。7.2所有的检验都应在生产者或相关检验机构进行。7.3出厂检验的抽样方案应符合GB/T2828.1的规定。出厂检验采用1次抽样方案。7.4出厂检验的检验项目、顺序、检查水平、合格质量水平AQL值应按照表6所列的内容进行。7.5若出厂检验不合格，则该批产品应由生产者分离隔离后进行100%的检验。剔除后的产品可再次提交验收，再次出厂检验只可进行1次，并附有该批产品挑剔后报废的数量及原因的简要说明。若再次提交批经检验后仍不合格，则不应再次提交验收。此时应分析原因，提出改进措施及处理该批产品的方法。
7.6型式检验每年进行1次，型式检验前，所有型式检验的样品应按出厂检验项目进行100%的检验，若发现不合格样品，则以合格品换取，同时应分析原因，载入型式检验报告中，但不作为型式检验结果的鉴定依据。
7.7型式检验的抽样方案应符合GB/T2829的规定，型式检验的检验项目、顺序、抽样方案、判别水平、不合格质量水平RQL和判定数组应符合表7的规定。表6出厂检验要求
检验项目
灯的型号、主要尺寸及灯头型号玻壳质量
引出线与灯头焊接质量
装配质量
灯头与玻壳的同轴性
功率、光通量、启动电压
灯的工作电压
灯头与玻壳固定的牢固度
熄灭电压
4.2、4.3
试验方法
检查水平
合格质量水平AQL
QB/T2516—2017
检验项目
光通维持率
灯的寿命
显色指数
寿终扭力
跌落试验
低温试验
恒定湿热试验
爬电距离
振动试验
8标志、包装、运输和贮存
型式检验要求
试验方法
在每个灯上应标有下列清晰及牢固的标志：a)
抽样方案判
别水平
一次抽样
二次抽样
来源标志。可以是商标、生产者标志或销售商的名称等：灯的型号或功率及灯的有关光电特性：b)
制造日期（年、月或年、季）。不合格质量
水平RQL
灯的包装应牢固并具有良好的耐振性能。每只包装盒内应附有产品说明书及合格证。每个包装物表面应标明：
生产者商标及名称、地址；
灯名称和型号：
灯头型号：
所执行的标准编号。
在外包装箱上，除应符合8.1.1的规定外，还应注明：8.1.2
a）灯数量；
b）包装日期：
应注有符合GB/T191中的有关标志。c
8.2灯在运输时应防止挤压、雨雪淋装和强烈的震动。8.3灯应储存在相对湿度不超过85%的干燥通风且没有腐蚀性气体的室内。8
判别数组bZxz.net
A.1触发器要求
附录A
（规范性附录）
基准镇流器和触发器的要求
QB/T2516—2017
根据不同功率的灯，配用相应的触发器。其中400W及以下的触发器的基本参数见表A.1。1000W以上功率的触发器的基本参数待定。表A.1触发器参数
灯的功率
≤400
最小脉冲高度
基准镇流器技术要求
最大脉冲高度
最小脉冲宽度
/us@ky
每半周期最小
脉冲重复率
输出脉冲位置（电角度）
滞后式镇流器
64°110°
244°~290°
基准镇流器的基本参数在环境温度为（25土5）℃的条件下，应符合表A.2规定。表A.2
灯的型号
JLZ250D·BT
JLZ250D-BT2
JLZ400D-BT
JLZ400D-BT2
JLZ400D-BT·S
JLZ1000D-BT·S
JLZ1000D-BT-S
JLZ2000D·BT-S
JLZ3500D-BT-S
额定电压
基准镇流器参数
校准电流
额定值/Q
超前式镇流器
OCV达到峰值的
90%期间
功率因数
充差/（%）
0.060±0.005
0.040±0.002
测试基准镇流器阻抗应按图A.1线路连接：在额定工作电流50%～115%之间的任何值上，其阻A.2.2
抗值不应超过表A.2规定值的士4%。A.2.3用一块厚12.5mm的钢板放到离镇流器表面25mm的地方时，基准镇流器通过额定工作电流时阻抗的改变不应超过0.2%。
QB/T2516—2017
之流电池
楚准锁流器
