ICS83.100
分类号：Y28
备案号：58755-2017

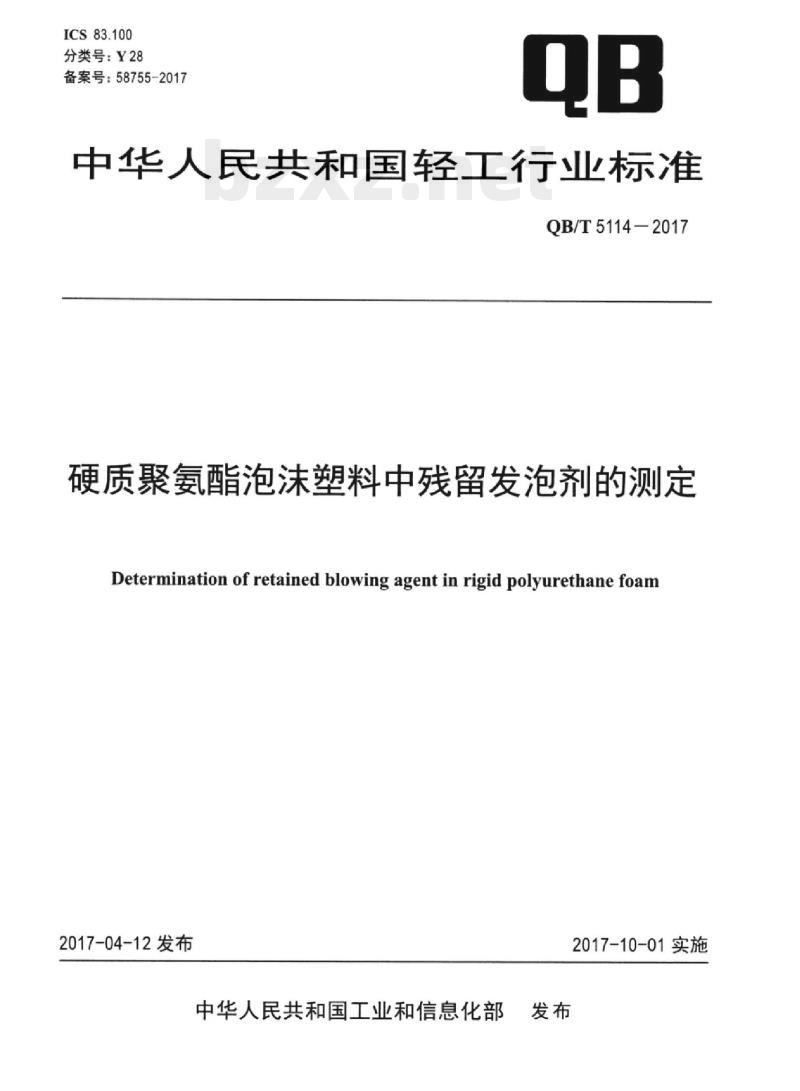

中华人民共和国轻工行业标准
QB/T5114—2017
硬质聚氨酯泡沫塑料中残留发泡剂的测定Determination of retained blowing agent in rigid polyurethane foam2017-04-12发布
中华人民共和国工业和信息化部2017-10-01实施

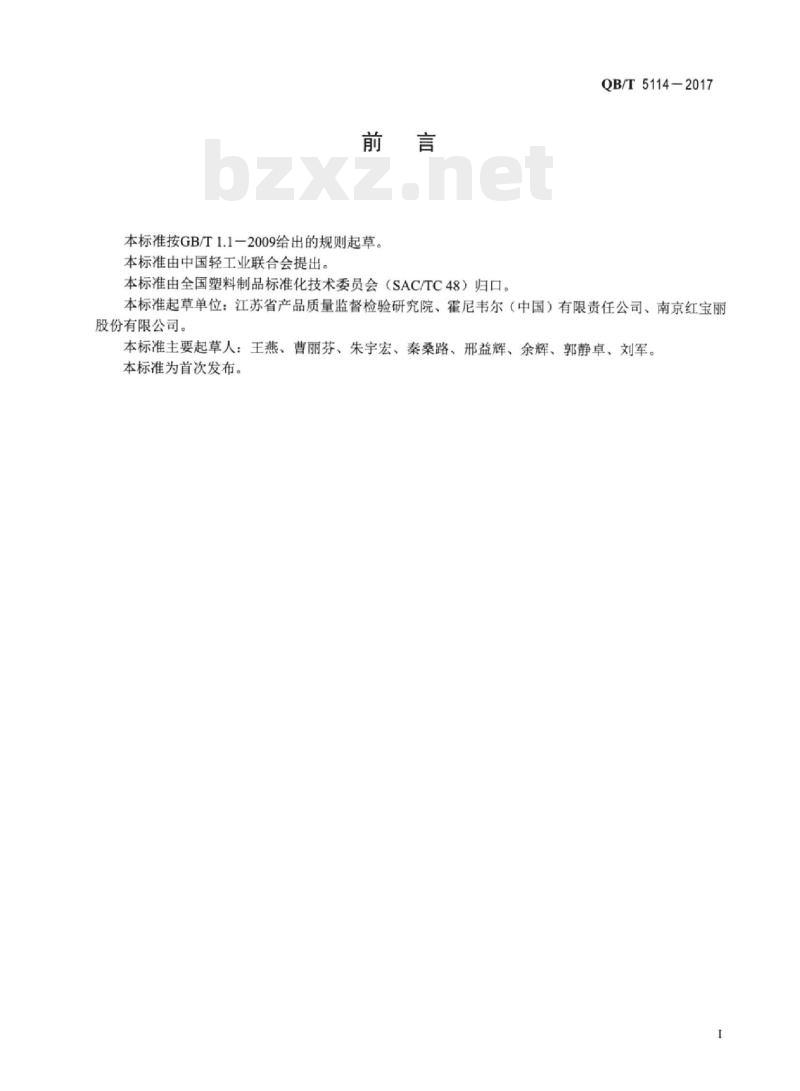

本标准按GB/1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。QB/T5114-2017
本标准起草单位：江苏省产品质量监督检验研究院、霍尼韦尔（中国）有限责任公司、南京红宝丽股份有限公司。
本标准主要起草人：王燕、曹丽芬、朱宇宏、秦桑路、邢益辉、余辉、郭静卓、刘军。本标准为首次发布。

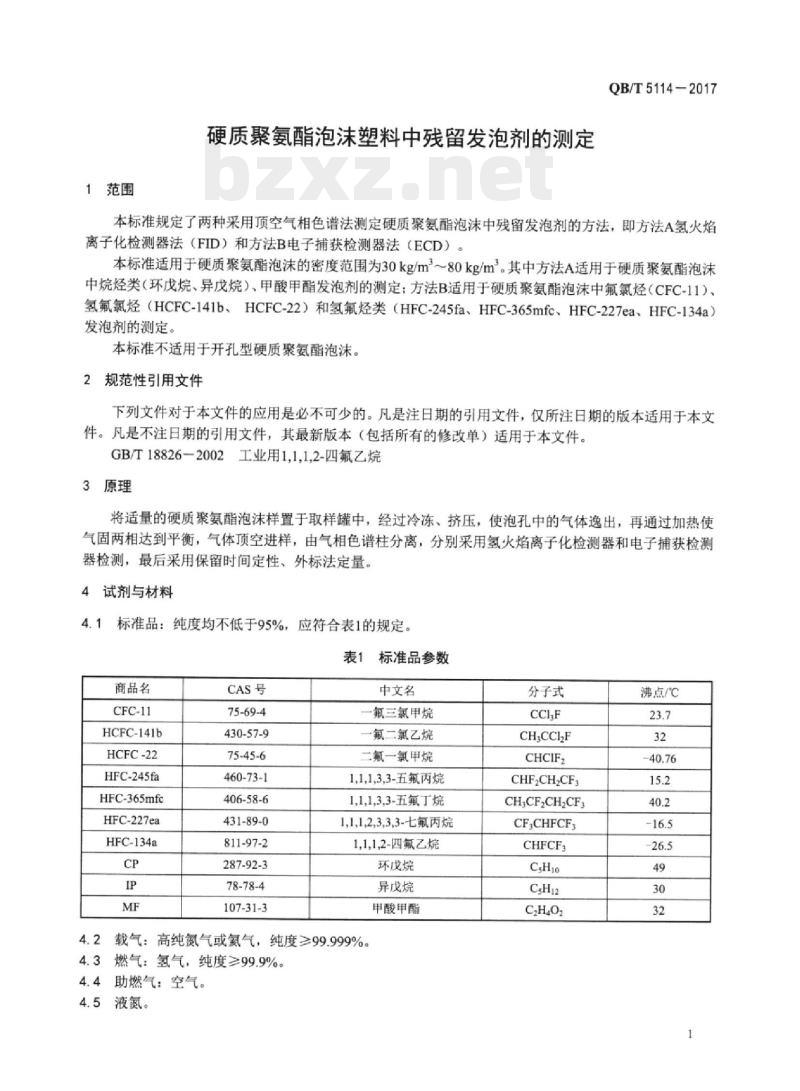

1范围
硬质聚氨酯泡沫塑料中残留发泡剂的测定QB/T5114-2017
本标准规定了两种采用顶空气相色谱法测定硬质聚氨酯泡沫中残留发泡剂的方法，即方法A氢火焰离子化检测器法（FID）和方法B电子捕获检测器法（ECD）本标准适用于硬质聚氨酯泡沫的密度范围为30kg/m2～80kg/m2。其中方法A适用于硬质聚氨酯泡沫中烷烃类（环戊烷、异戊烷）、甲酸甲酯发泡剂的测定：方法B适用于硬质聚氨酯泡沫中氟氯烃（CFC-11）、氢氟氯烃（HCFC-141b、HCFC-22）和氢氟烃类（HFC-245fa、HFC-365mfc、HFC-227ea、HFC-134a）发泡剂的测定。
本标准不适用于开孔型硬质聚氨酯泡沫。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T188262002工业用1,11,2-四氟乙烷3原理
将适量的硬质聚氨酯泡沫样置于取样罐中，经过冷冻、挤压，使泡孔中的气体逸出，再通过加热使气固两相达到平衡，气体顶空进样，由气相色谱柱分离，分别采用氢火焰离子化检测器和电子捕获检测器检测，最后采用保留时间定性、外标法定量。4试剂与材料
4.1标准品：纯度均不低于95%，应符合表1的规定。表1标准品参数
商品名
CFC-11
HCFC-141b
HCFC-22
HFC-245fa
HFC-365mfc
HFC-227ea
HFC-134a
CAS号
75-69-4
430-57-9
75-45-6
460-73-1
406-58-6
431-89-0
811-97-2
287-92-3
78-78-4
107-31-3
中文名
氟三氯甲烷
氟二氯乙烷
二氟一氯甲烷
1,1,1,3,3-五氟丙烷
1,1,1,33-五氟丁烷
1,112,3,33七氟丙烷
1,1,1,2-四氟乙烷
环戊烷
异戊烷
甲酸甲酯
4.2载气：高纯氮气或氨气，纯度≥99.999%。4.3燃气：氢气，纯度≥99.9%。4.4助燃气：空气。
4.5液氮。
分子式
CH,CCl2F
CHCIF2
CHF,CH,CF
CH,CF2CH2CF
CFCHFCF3
CHFCF3
沸点/℃
QB/T5114—2017

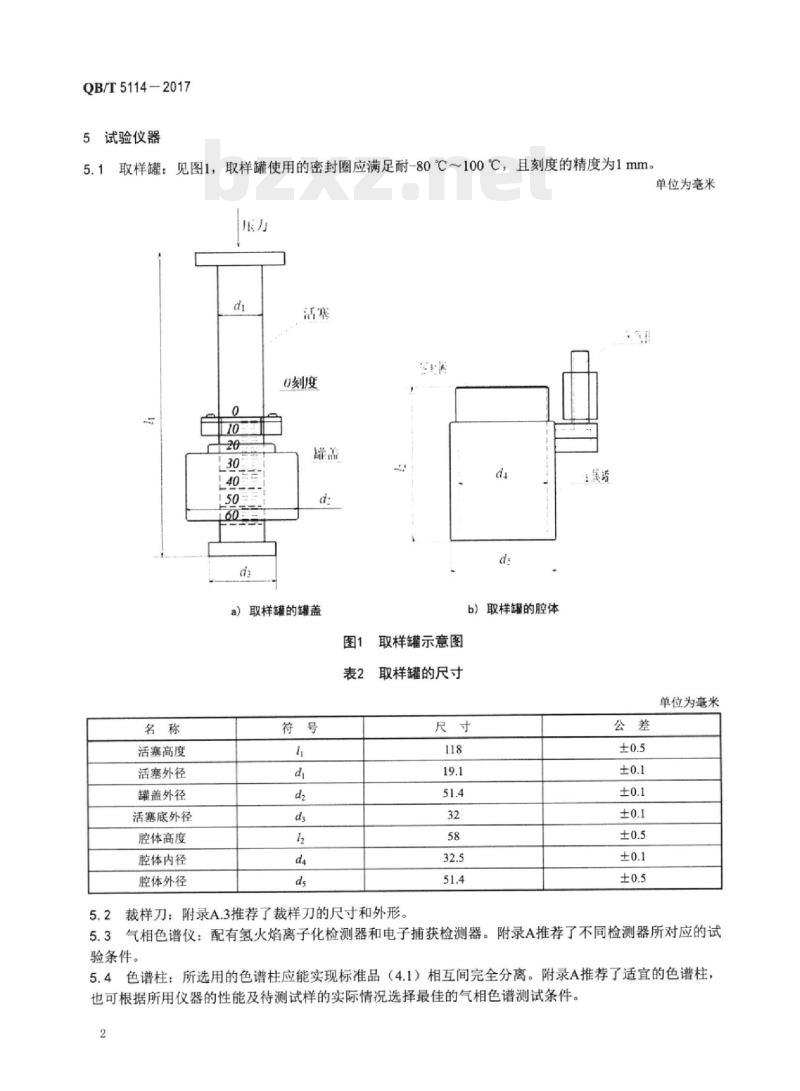

5试验仪器
取样罐：见图1，取样罐使用的密封圈应满足耐-80℃～100℃，且刻度的精度为1mm。5.1
0刻度
a）取样罐的罐盖
活赛高度
活塞外径
罐盖外径
活塞底外径
腔体高度
腔体内径
腔体外径
取样罐示意图
取样罐的尺寸
b）取样罐的腔体
生属砖
单位为毫米
单位为毫米
5.2裁样刀：附录A.3推荐了裁样刀的尺寸和外形。5.3气相色谱仪：配有氢火焰离子化检测器和电子捕获检测器。附录A推荐了不同检测器所对应的试验条件。
5.4色谱柱：所选用的色谱柱应能实现标准品（4.1）相互间完全分离。附录A推荐了适宜的色谱柱，也可根据所用仪器的性能及待测试样的实际情况选择最佳的气相色谱测试条件。2

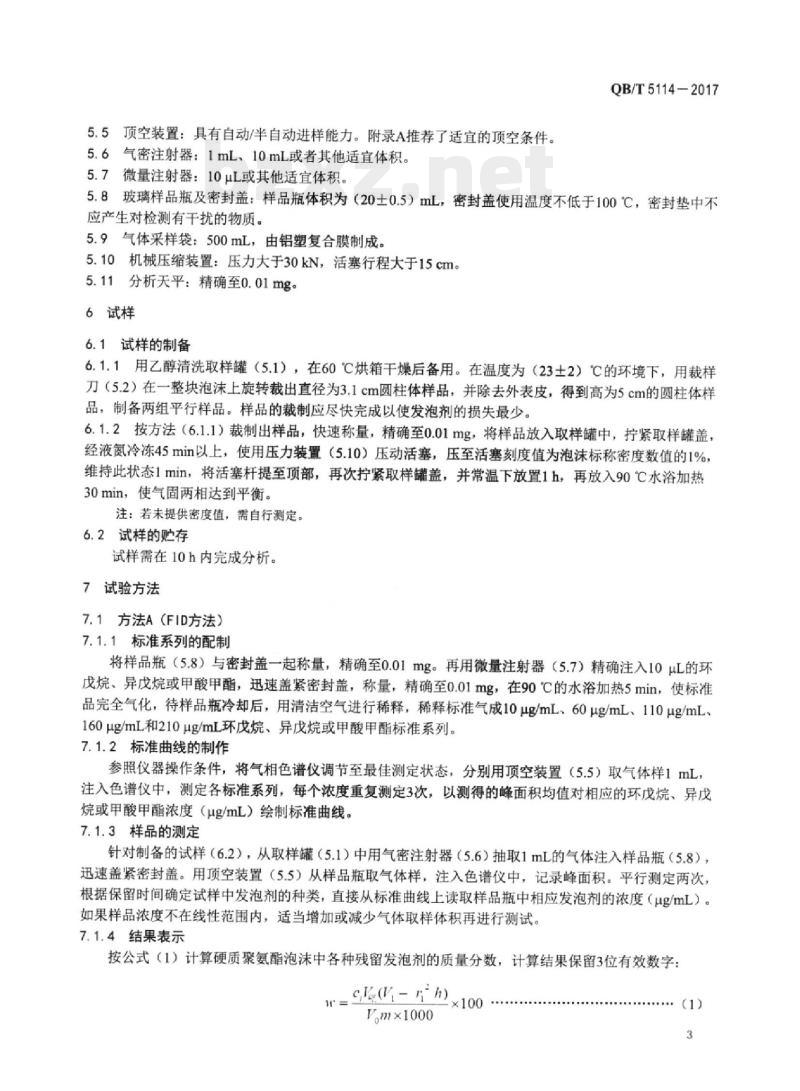

5.5顶空装置：具有自动/半自动进样能力。附录A推荐了适宜的顶空条件。5.6气密注射器：1mL、10mL或者其他适宜体积。5.7微量注射器：10μL或其他适宜体积。QB/T5114-2017
5.8玻璃样品瓶及密封盖：样品瓶体积为（20土0.5）mL，密封盖使用温度不低于100℃，密封垫中不应产生对检测有干扰的物质。
5.9气体采样袋：500mL，由铝塑复合膜制成。5.10机械压缩装置：压力大于30kN，活塞行程大于15cm。5.11分析天平：精确至0.01mg。6试样
6.1试样的制备
6.1.1用乙醇清洗取样罐（5.1），在60℃烘箱干燥后备用。在温度为（23土2）℃的环境下，用裁样刀（5.2）在一整块泡沫上旋转裁出直径为3.1cm圆柱体样品，并除去外表皮，得到高为5cm的圆柱体样品，制备两组平行样品。样品的裁制应尽快完成以使发泡剂的损失最少。6.1.2按方法（6.1.1）裁制出样品，快速称量，精确至0.01mg，将样品放入取样罐中，拧紧取样罐盖，经液氮冷冻45min以上，使用压力装置（5.10）压动活塞，压至活塞刻度值为泡沫标称密度数值的1%，维持此状态1min，将活塞杆提至顶部，再次拧紧取样罐盖，并常温下放置1h，再放入90℃水浴加热30min，使气固两相达到平衡。
注：若未提供密度值，需自行测定。6.2试样的贮存
试样需在10h内完成分析。
7试验方法
7.1方法A（FID方法）
7.1.1标准系列的配制
将样品瓶（5.8）与密封盖一起称量，精确至0.01mg。再用微量注射器（5.7）精确注入10μL的环戊烷、异戊烷或甲酸甲酯，迅速盖紧密封盖，称量，精确至0.01mg，在90℃的水浴加热5min，使标准品完全气化，待样品瓶冷却后，用清洁空气进行稀释，稀释标准气成10μg/mL、60μg/mL、110μg/mL、160μg/mL和210μg/mL环戊烷、异戊烷或甲酸甲酯标准系列。7.1.2标准曲线的制作
参照仪器操作条件，将气相色谱仪调节至最佳测定状态，分别用顶空装置（5.5）取气体样1mL，注入色谱仪中，测定各标准系列，每个浓度重复测定3次，以测得的峰面积均值对相应的环戊烷、异戊烷或甲酸甲酯浓度（μg/mL）绘制标准曲线。7.1.3样品的测定
针对制备的试样（6.2），从取样罐（5.1）中用气密注射器（5.6）抽取1mL的气体注入样品瓶（5.8），迅速盖紧密封盖。用顶空装置（5.5）从样品瓶取气体样，注入色谱仪中，记录峰面积。平行测定两次，根据保留时间确定试样中发泡剂的种类，直接从标准曲线上读取样品瓶中相应发泡剂的浓度（ug/mL）。如果样品浓度不在线性范围内，适当增加或减少气体取样体积再进行测试。7.1.4结果表示
按公式（1）计算硬质聚氨酯泡沫中各种残留发泡剂的质量分数，计算结果保留3位有效数字：=(-h)x100
Vox1000
QB/T5114-2017
式中：
测试试样中各种残留发泡剂的质量分数，%：从标准曲线上读取的各种残留发泡剂的浓度，单位为微克每毫升（μg/mL）：样品瓶体积，单位为毫升（mL）：测量活塞杆升至最高处时，取样罐空腔体积，单位为毫升（mL）：取样罐的半径，单位为厘米（cm）；泡沫碎屑高度，单位为厘米（cm）：注入样品瓶中试样气体（6.2）的体积，单位为毫升（mL）：测试试样的质量，单位为毫克（mg）。m
测试方法检出限：CP：2.27×10-2μg/mL；IP：1.65×10μg/mL；MF：1.65×10μg/mL。7.2方法B（ECD方法）
7.2.1气体标准品的采集
气体标准品按GB/T18826一2002中4.2.5从气体钢瓶中采集至气体采样袋，放置在标准状况【（23士2）℃，（50土5）%RH条件下，待用。7.2.2标准系列的配制
7.2.2.1标准品为气态
将5个样品瓶（5.8）盖紧密封盖后，用气密注射器（5.6）（取气前注射器先用标准品洗3次）从充有气体标准品的气体采样袋中抽取适宜的体积（如0.5mL、1mL、3mL、5mL、7mL）的标准品，分别注入已密封的样品瓶中（充入气体前，从样品瓶抽取出相应体积的空气），制成标准系列。标准系列每个样品瓶中的各标准品的浓度按公式（2）计算，计算结果保留3位有效数字：CE
式中：
RTV瓶
加入到样品瓶中标准品的浓度，单位为微克每立方厘米（ug/cm2）：大气压强，1.01×10°Pa：
加入到样品瓶中标准品的体积，单位为毫升（mL）：样品瓶中标准品的相对分子质量，单位为克每摩尔（g/mol）；样品瓶的体积，单位为毫升（mL）：理想气体常数，8.314×10°Pa*cm2/(mol-K)：温度，单位为开尔文（K）。
7.2.2.2标准品为液态
将样品瓶（5.8）与密封盖一起称量，精确至0.01mg。再用微量注射器（5.7）精确注入10μL的CFC-11、HCFC-141b或HFC-365mfe迅速盖紧密封盖，称量，精确至0.01mg，在90℃的水浴中加热5min，待样品瓶冷却后，用清洁空气稀释标准气成0μg/mL、4μg/mL、8μg/mL、12μg/mL和16μg/mLCFC-11标准系列，0μg/mL、20μg/mL、40μg/mL、60μg/mL和80μg/mLHCFC-141b标准系列，10μg/mL、60μg/mL、110μg/mL、160μg/mL和210μg/mLHFC-365mfc标准系列。7.2.3标准曲线的制作
参照仪器操作条件，将气相色谱仪调节至最佳测定状态，分别用顶空装置（5.5）取气体样1mL，注入色谱仪中，测定各标准系列，每个浓度重复测定3次，以测得的峰面积均值对相应的CFC-11、HCFC-141b或HFC-365mfc浓度（μg/mL）绘制标准曲线。4
4样品的测定
同7.1.3。
结果表示
同7.1.4。
QB/T5114-2017
测试方法检出限：HFC-245fa：1.88μg/mL：HFC-134a：6.63μg/mL：HFC-227ea：1.77μg/mL；HCFC-22：1.68μg/mL;CFC-11:3.29×10ng/mL;HCFC-141b:5.35×10*ng/mL:HFC-365mfc:2.94×102μg/mL8
精密度bzxz.net
8.1重复性
同一操作者两次测试结果的相对偏差不大于15%。再现性
不同实验室间测试结果的相对偏差不大于30%。9
试验报告
试验报告至少包括以下信息：
采用本标准：
测试材料的完整标志；
所用的方法：即方法A和/或方法B；所使用的仪器及工作条件：
测试结果的算术平均值；
试验人员及日期：
检测单位及审核人员。
QB/T5114—2017
推荐色谱仪条件
色谱柱
附录A
（资料性附录）
试验条件及分离谱图
（6%丙基-苯基）94%聚二甲基硅氧烷毛细管柱，DB-1301，60m×0.32mm×1.0μm。A.1.2配氢火焰离子化检测器仪器条件进样方式：分流进样。
分流比：30：1。
载气流量：1.5mL/min
氢气流量：40mL/min。
空气流量：400mL/min。
柱温：恒温35℃。
进样口温度：160℃。
检测器温度：250℃。
尾吹：10mL/min。
A.1.3配电子捕获检测器仪器条件进样方式：分流进样。
分流比：30：1。
载气流量：1.5mL/min。
柱温：恒温35℃
进样口温度：160℃。
检测器温度：250℃。
尾吹：10mL/min。
推荐顶空装置条件
样品瓶加热温度为：90℃。
定量环管温度为：100℃。
传输管路温度为：110℃。
样品热平衡时间为：5min。
加压时间为：1min。
环填充时间：1min。
环平衡时间：0.05min。
进样时间为：1min。
3推荐裁样刀
如图A.1、表A.1所示。
活塞高度
活塞外径
混合发泡剂谱图
如图A.2、A.3所示。
HFC-134a
图A.1裁样刀示意图
表A.1裁样刀的尺寸
气体混合样
HCFC-141b
HFC-365mte
b）液体混合样
图A.2ECD检测器检测混合标样的分离情况QB/T5114—2017
单位为毫米
单位为毫米
HFC-245fa
QB/T5114—2017
图A.3FID检测器检测混合标样的分离情况Cp
