【国家标准】水下设备第1部分：额定电压3 kV（Umax＝3.6 kV）至30 kV（Umax＝36 kV）电源连接器、贯穿装置和跨接线组件

本网站发布时间： 2025-02-28 09:13:48

GB/T43524.1-2023
现行
　点击下载此标准

基本信息

标准号：
GB/T 43524.1-2023
标准名称：
水下设备第1部分：额定电压3 kV（Umax＝3.6 kV）至30 kV（Umax＝36 kV）电源连接器、贯穿装置和跨接线组件
标准类别：
国家标准(GB)
英文名称：
Subsea equipment—Part 1:Power connectors,penetrators and jumper assemblies with rated voltage from 3 kV(Umax=3.6 kV) to 30 kV (Umax=36 kV)
标准状态：
现行
发布日期：
2023-12-28
实施日期：
2024-04-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
16.67 MB

手机扫码下载更方便

标准分类号

标准ICS号：
470.020.60
中标分类号：
船舶>>船舶电气、观通、导航设备>>U60船舶电气、观通、导航设备综合

关联标准

采标情况：
IEC/IEEE 61886-1:2021,IDT

出版信息

出版社：
中国标准出版社
页数：
96页【胶订-大印张】
标准价格：
122.0

其他信息

起草人：
刘丽红、刘震、朱军、马维良、邹涛、王琛、谢书鸿、郭朝阳、许人东、范明海、高礼山、张鹏举、徐军、甘屹、任程刚
起草单位：
中国船舶集团有限公司第七〇四研究所、南通泰胜蓝岛海洋工程有限公司、中天科技海缆股份有限公司、江苏亨通海洋光网系统有限公司、亨通海洋工程有限公司、上海理工大学、江苏通光海洋光电科技有限公司、中天海洋系统有限公司
提出单位：
全国船舶电气及电子设备标准化技术委员会(SAC/TC 531)
发布部门：
国家市场监督管理总局国家标准化管理委员会
相关标签：
水下设备额定电压电源连接器装置接线组件

标准简介/下载

点击下载

标准简介：

本文件适用于额定电压3 kV（Umax＝3.6 kV)至30 kV（Umax＝36 kV)的单相和三相湿式插拔和干式插拔交流连接器、贯穿装置和跨接线组件。本文件适用于“生产和交付”状态下产品的要求和试验，不适用于已安装、部署或回收过的产品的要求和试验。

标准内容

部分标准内容：

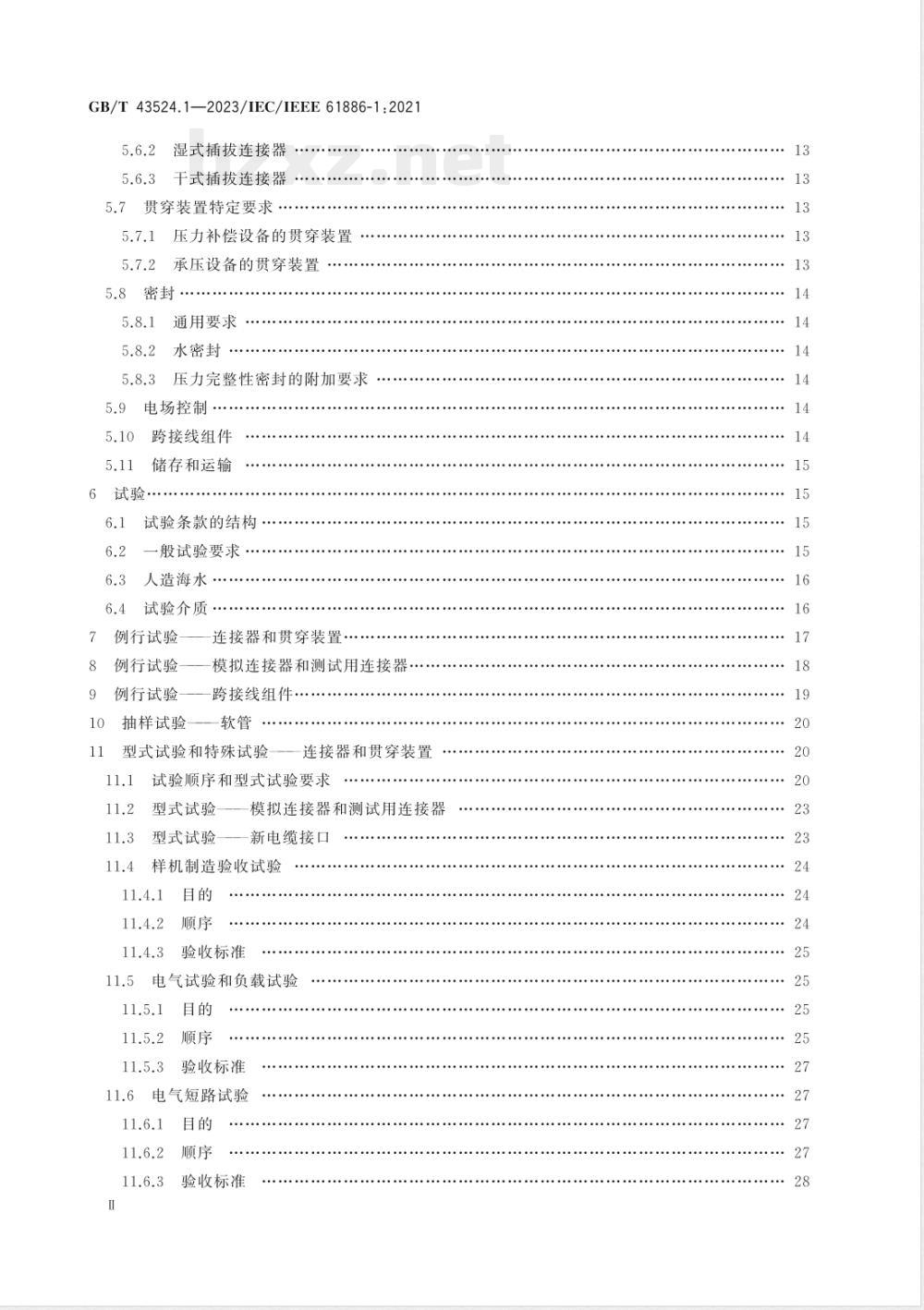

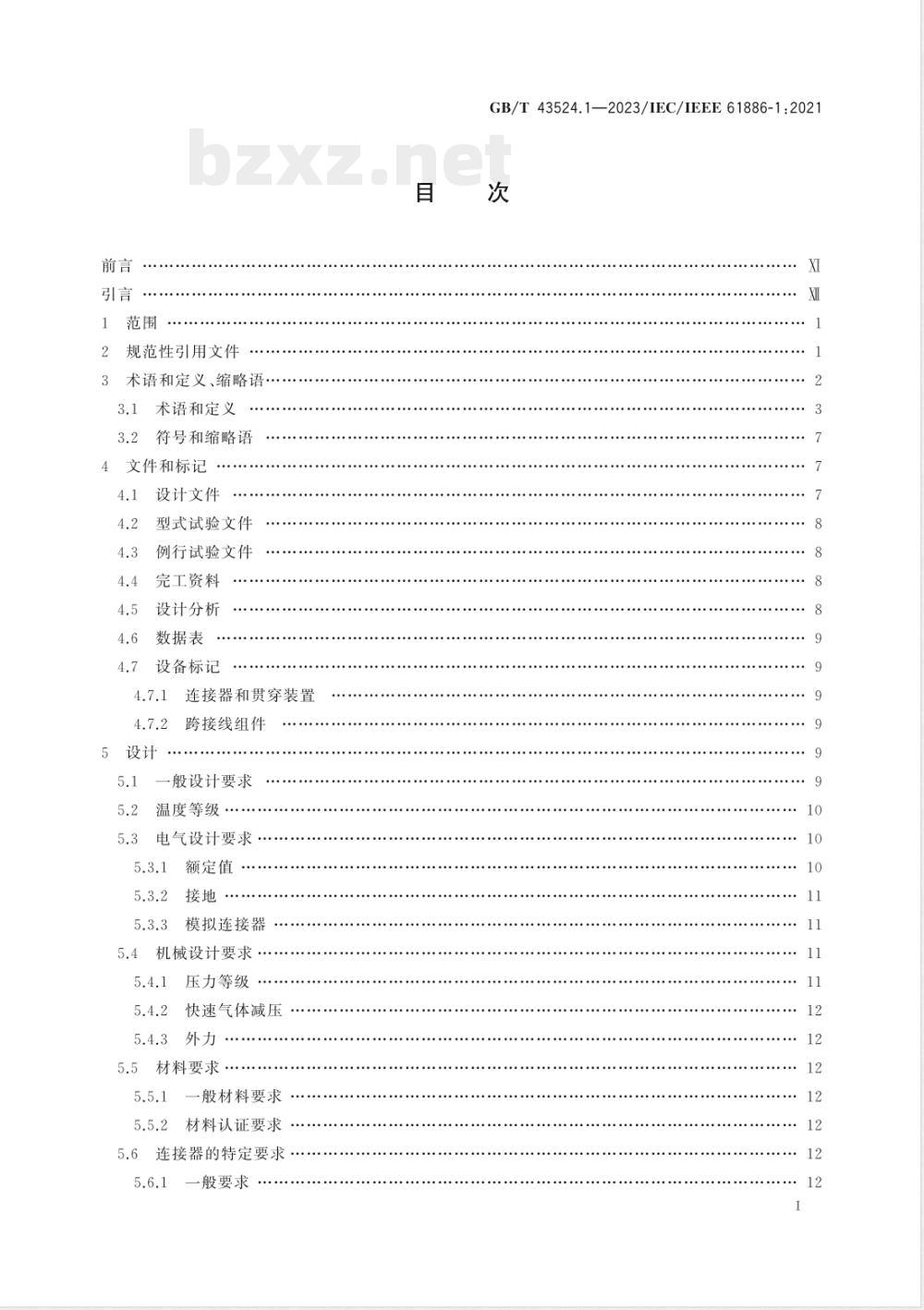

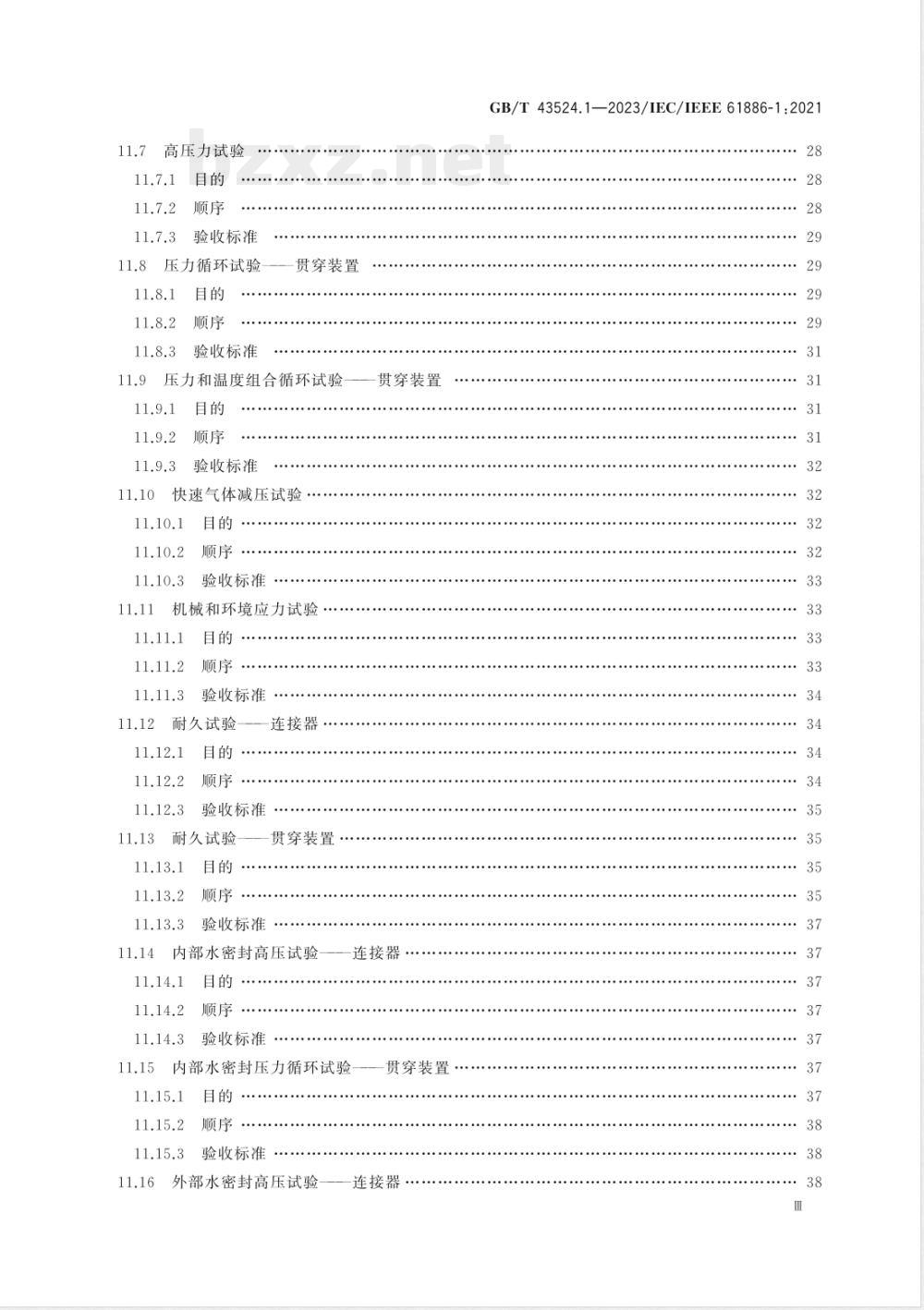

ICS 470.020.60
CCS U 60

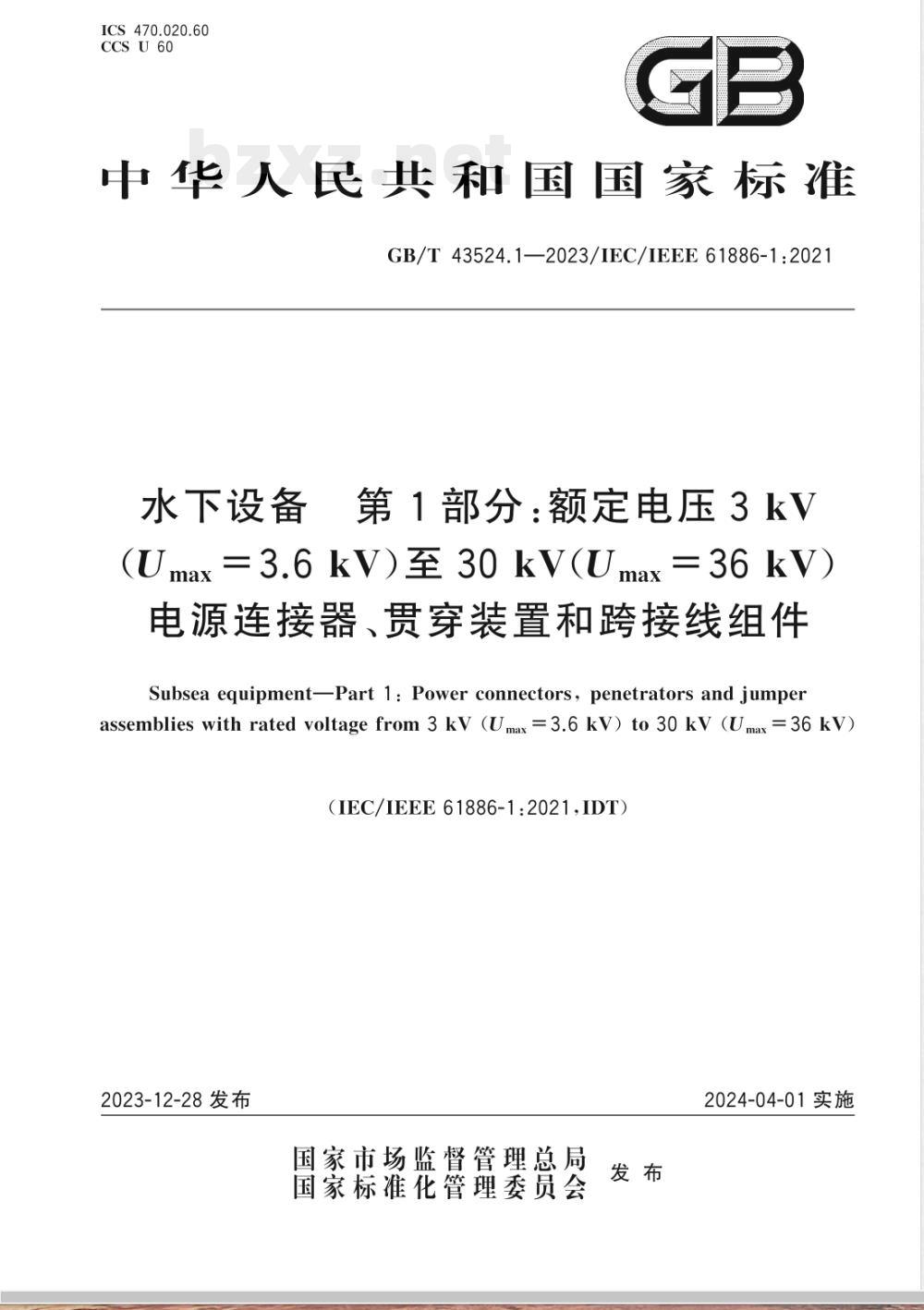

中华人民共和国国家标准
