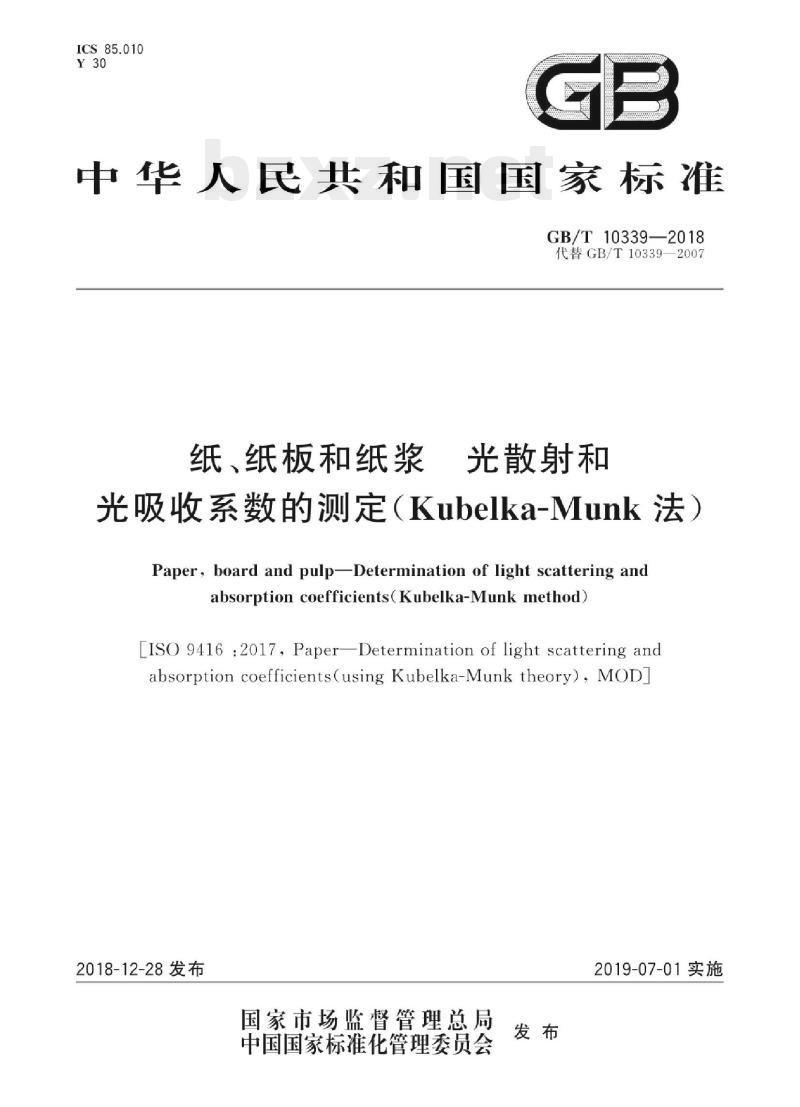

【GB国家标准】 纸﹑纸板和纸浆光散射和光吸收系数的测定(Kubelka-Munk 法)

ICS85.010
中华人民共和国国家标准
GB/T10339—2018
代替GB/T10339—2007
纸、纸板和纸浆
光散射和
光吸收系数的测定（Kubelka-Munk法）Paper, board and pulp-Determination of light scattering andabsorption coefficients(Kubelka-Munk method)[ISO 9416 :2017, Paper—Determination of light scattering andabsorption coefficients(using Kubelka-Munk theory),MOD2018-12-28发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-07-01实施

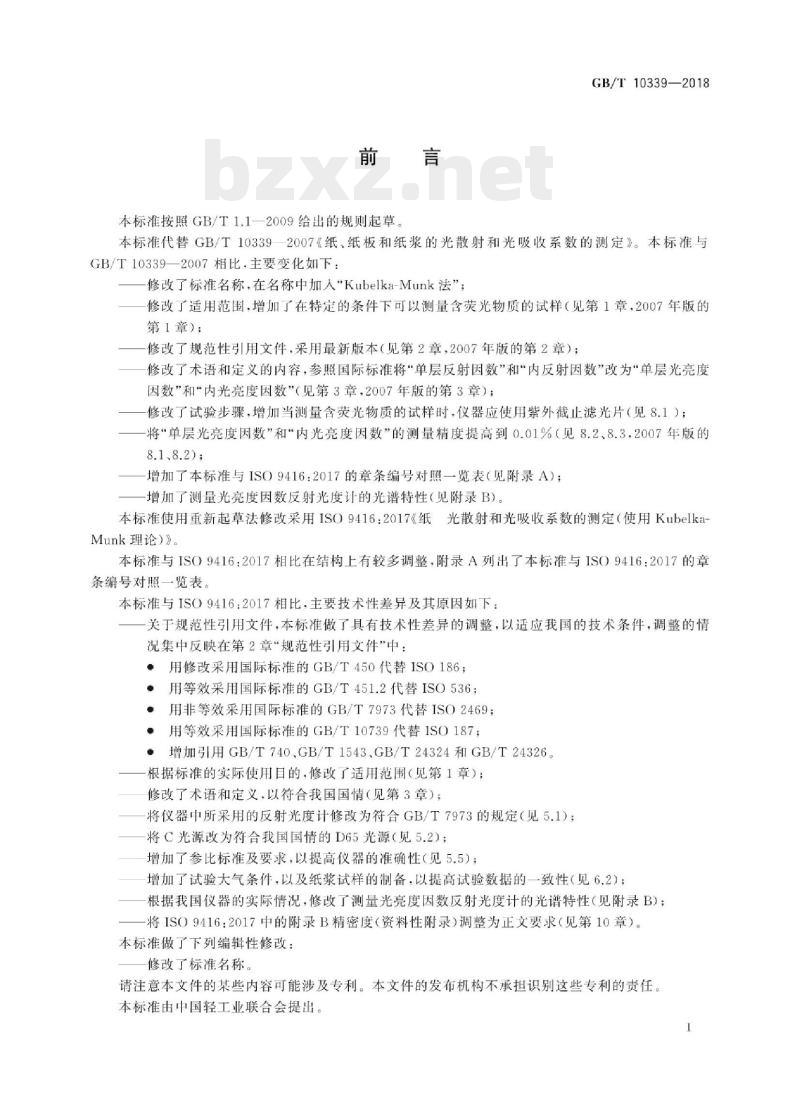

本标准按照GB/T1.1一2009给出的规则起草。GB/T10339—2018
本标准代替GB/T103392007《纸、纸板和纸浆的光散射和光吸收系数的测定》。本标准与GB/T10339—2007相比，主要变化如下：修改了标准名称，在名称中加入“Kubelka-Munk法”修改了适用范围，增加了在特定的条件下可以测量含荧光物质的试样（见第1章，2007年版的第1章）；
修改了规范性引用文件，采用最新版本（见第2章，2007年版的第2章）；修改了术语和定义的内容，参照国际标准将“单层反射因数”和内反射因数”改为“单层光亮度因数”和“内光亮度因数”（见第3章，2007年版的第3章）；一修改了试验步骤，增加当测量含荧光物质的试样时，仪器应使用紫外截止滤光片（见8.1）；一将“单层光亮度因数”和\内光亮度因数”的测量精度提高到0.01%（见8.2、8.3，2007年版的8.1,8.2);
增加了本标准与ISO9416：2017的章条编号对照一览表（见附录A）；增加了测量光亮度因数反射光度计的光谱特性（见附录B）。本标准使用重新起草法修改采用ISO9416：2017《纸光散射和光吸收系数的测定（使用Kubelka-Munk理论）》。
本标准与ISO9416：2017相比在结构上有较多调整，附录A列出了本标准与ISO9416:2017的章条编号对照一览表
本标准与IS09416：2017相比，主要技术性差异及其原因如下：关于规范性引用文件，本标准做广具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中：?用修改采用国际标准的GB/T450代替ISO186：?用等效采用国际标准的GB/T451.2代替ISO536：·用非等效采用国际标准的GB/T7973代替ISO2469；?用等效采用国际标准的GB/T10739代替IS0187；?增加引用GB/T740、GB/T1543GB/T24324和GB/T24326。根据标准的实际使用自的，修改了适用范围（见第1章）；修改了术语和定义，以符合我国国情（见第3章）：将仪器中所采用的反射光度计修改为符合GB/T7973的规定（见5.1)；将C光源改为符合我国国情的D65光源（见5.2）；增加了参比标准及要求，以提高仪器的准确性（见5.5）增加了试验大气条件，以及纸浆试样的制备，以提高试验数据的一致性（见6.2）；根据我国仪器的实际情况，修改了测量光亮度因数反射光度计的光谱特性（见附录B）；一将ISO9416：2017中的附录B精密度（资料性附录）调整为正文要求（见第10章）。本标准做了下列编辑性修改：
修改了标准名称。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国轻工业联合会提出。1
GB/T10339—2018

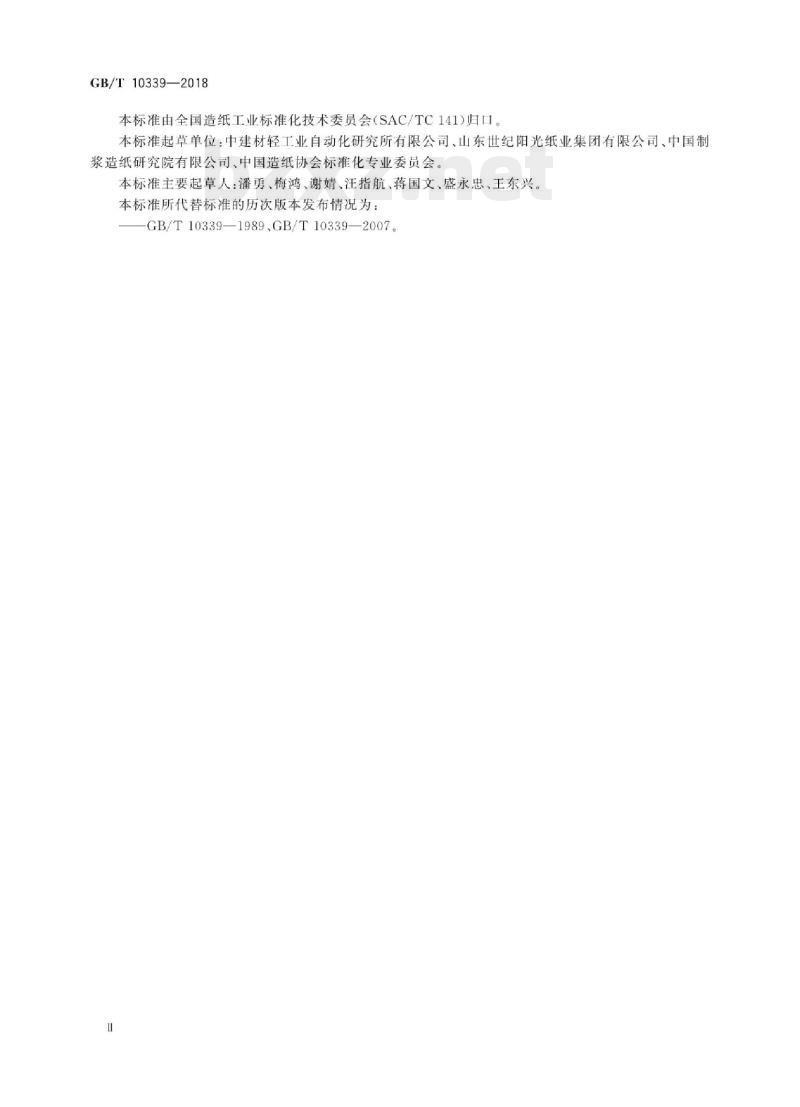

本标准由全国造纸工业标准化技术委员会（SAC/TC141)归口。本标准起草单位：中建材轻工业自动化研究所有限公司、山东世纪阳光纸业集团有限公司、中国制浆造纸研究院有限公司、中国造纸协会标准化专业委员会。本标准主要起草人：潘勇、梅鸿、谢婧、汪指航、蒋国文、盛永忠、王东兴。本标准所代替标准的历次版本发布情况为：GB/T10339—1989,GB/T10339—2007。Ⅱ

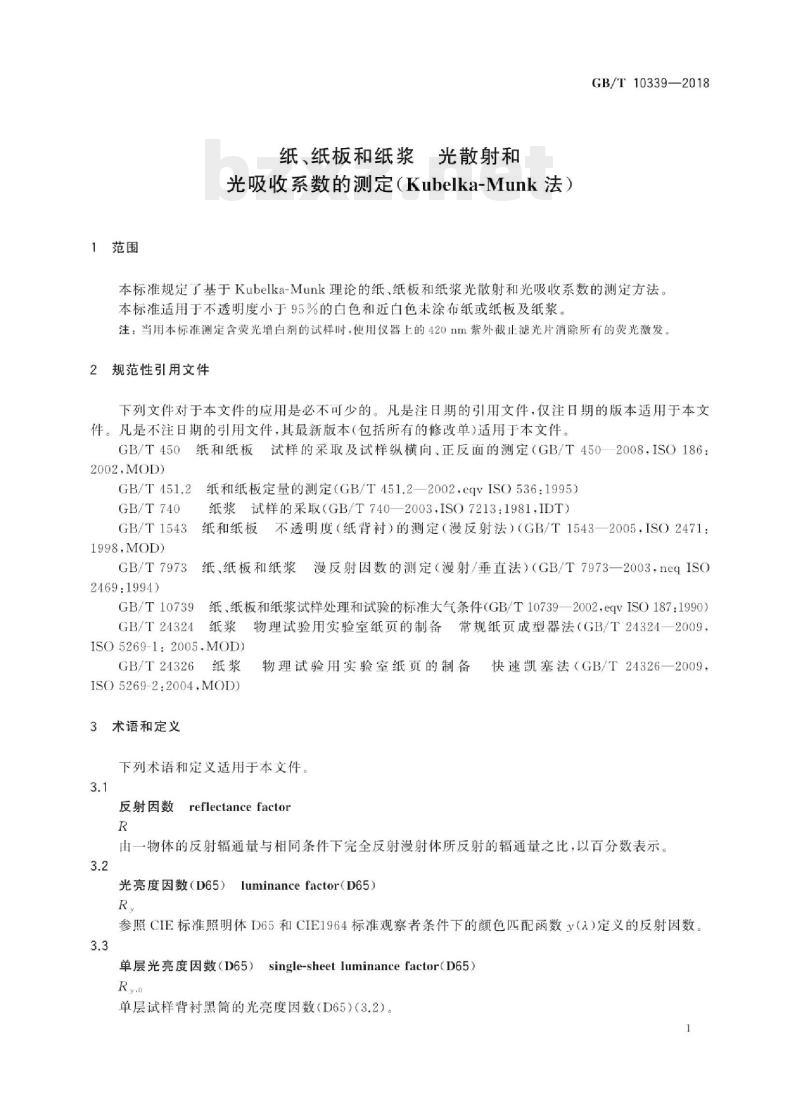

1范围
纸、纸板和纸浆光散射和
光吸收系数的测定（Kubelka-Munk法）GB/T10339—2018
本标准规定了基于Kubelka-Munk理论的纸、纸板和纸浆光散射和光吸收系数的测定方法。本标准适用于不透明度小于95%的白色和近白色未涂布纸或纸板及纸浆。注：当用本标准测定含荧光增白剂的试样时，使用仪器上的420nm紫外截止滤光片消除所有的荧光激发。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T450纸和纸板试样的采取及试样纵横向、正反面的测定（GB/T4502008，ISO186：2002.MOD)
GB/T451.2纸和纸板定量的测定（GB/T451.2—2002，eqvISO536：1995）GB/T740
GB/T1543
GB/T7973
2469:1994)
GB/T10739
纸浆试样的采取（GB/T740—2003,ISO7213:1981，IDT）纸和纸板不透明度（纸背衬）的测定（漫反射法）（GB/T1543一2005，ISO2471：漫反射因数的测定（漫射/垂直法）（GB/T7973—2003，neqISO纸、纸板和纸浆
纸，纸板和纸浆试样处理和试验的标准大气条件（GB/T10739一2002，eqVIS0187：1990）GB/T24324
纸浆物理试验用实验室纸页的制备常规纸页成型器法（GB/T24324一2009，ISO5269-1:2005,MOD)
GB/T24326
ISO 5269-2:2004,MOD)
3术语和定义
物理试验用实验室纸页的制备快速凯塞法（GB/T24326一2009，下列术语和定义适用于本文件。3.1
反射因数
reflectancefactor
由一物体的反射辐通量与相同条件下完全反射漫射体所反射的辐通量之比，以百分数表示。3.2
光亮度因数（D65）
luminancefactor(D65）
参照CIE标准照明体D65和CIE1964标准观察者条件下的颜色匹配函数y（入)定义的反射因数3.3
单层光亮度因数（D65）S
single-sheet luminance factor(D65)Ry.o
单层试样背衬黑筒的光亮度因数（D65)（3.2）。1
GB/T10339—2018
内光亮度因数（D65）intrinsicluminancefactor（D65）Ry.o
试样层数达到不透光，即测定结果不再随试样层数加倍而发生变化时的光亮度因数（D65）（3.2）。3.5
不透明度（纸背衬）opacity（paperbacking）同一试样的单层光亮度因数R，与其内光亮度因数R.之比值，以百分数表示。3.6
光散射系数light-scattering coefficientS
光通过材料的无限薄层时被反射的漫射光通量部分。本标准为采用特定几何特性和校准的仪器，并基于CIE标准照明体D65的光亮度因数的加权系数所获得的光亮度因数，再考虑定量后，通过Kubelka-Munk方程式计算出的系数，单位为m\/kg。3.7
光吸收系数light-absorptioncoefficientK
光通过材料的无限薄层时被吸收的漫射光通量部分。本标准为采用特定几何特性和校准的仪器，并基于CIE标准照明体D65的光亮度因数的加权系数所获得的光亮度因数，再考虑定量后，通过Kubelka-Munk方程式计算出的系数，单位为m\/kg，注：术语3.6和3.7严格意义上来说适用于单色光，但在本标准中适用于宽谱带的辐射。在研究工作中，S和K能够在研究所涉及的相关波长内测定。对于给定纸、纸板和纸浆的一般描述，此定义为与（^）函数和CIE照明体D65有关。
4原理
按GB/T1543测定纸、纸板和纸浆的内光亮度因数和背衬黑简的单层光亮度因数：按GB/T451.2测定纸，纸板和纸浆的定量，根据这些测定的数据应用Kubelka-Munk理论公式计算出光散射系数和光吸收系数。
5仪器
5.1反射光度计
仪器的几何特性、光学特性及光谱特性应符合GB/T7973的规定，能测量光亮度因数，并按照GB/T7973的规定进行校准。
5.2滤光片—一功能
5.2.1对于滤光片式反射光度计，滤光片与仪器本身的光学特性组合给出的总体响应应等效于被测试样在CIE标准照明体D65下的CIE1964补充标准色度系统的CIE三刺激值Y1c值。5.2.2对于简易分光反射光度计，可按附录B中给出的加权系数计算被测试样在CIE标准照明体D65下的CIE1964补充标准色度系统的CIE三刺激值Yi。值5.3紫外截止滤光片
为了消除样品中荧光物质对测量结果的影响，仪器应配备可完全吸收截正紫外光的滤光片，紫外截止滤光片透光率在波长410nm及以下时不超过0.5%，在波长420nm时不超过50%。2
5.4工作标准
GB/T10339—2018
两块平整的陶瓷乳白玻璃或其他材料的工作标准板，按GB/T7973进行清洗和校准。5.5参比标准
由授权实验室提供，应符合GB/T7973中有关仪器和工作标准的校准规定。5.6黑筒
对所有波长的反射因数与名义值之差不超过0.2%。黑筒应倒扣放置在无尘的环境或附有防护盖注：黑简的状况根据仪器制造商要求进行检查。6试样采取
6.1如果试验用于评价一批纸或纸板，应按GB/T450采取试样。如果是评价一批纸浆，应按照GB/T740采取试样。如果评价不同类型的样品，应保证所取样品具有代表性。6.2建议按照GB/T10739进行温湿处理，但不是必要的。由于高温或高湿条件会改变光学特性，样品不应进行高温或高温预处理。7试样制备
7.1纸浆
按GB/T24324或GB/T24326的规定制备实验室纸页，纸页定量为（60.0土3.0）g/m2。对于机械木浆，如果定量60.0g/m2的纸页其不透明度超过95.0%，应把该纸页的定量降到（50.0士2.5）g/m，但应在试验报告中注明。
7.2纸和纸板
7.2.1从抽取的样品中，避开水印，尘埃及明显缺陷，切取0.01m2方形或圆形试样。将不少于10张试样叠在一起，形成试样叠，且正面朝上（试样叠的层数应能保证当试样数量加倍后，光亮度因数不会因试样层数的增加而改变）。然后在试样叠的上下各衬一张试样，以防止试样被污染，或受到不必要的光照及热辐射。
7.2.2在最上面试样的一角上作出记号，以区分试样及其正面。7.2.3如果能够区分试样的正面和反面，应将所有试样的正面朝上；如果不能区分，如夹网纸机生产的纸张，则应保证试样的同一面朝上。8试验步骤
8.1如果测试含有或者可能含有荧光增白剂的样品，应按照GB/T7973的规定在光束中插人420nm紫外截正滤光片，确保消除荧光激发8.2取下试样叠上的保护层，手不应接触试样的测试区域。按照仪器的操作方法和工作标准，测试试样叠最上面一层的内光亮度因数R.s，读数精确至0.01%。8.3将最上面一层试样从试样叠上取下，用黑筒背衬，在相同测试区域内测试试样的单层光亮度因数R..读数精确至0.01%。
注：8.2和8.3描述的是使用第9章中的Kubelka-Munk理论进行光吸收和光散射系数计算所需的两次独立测量两次测量不一定要按上述顺序进行。3
GB/T10339—2018
将已测试的试样放在试样叠的底部，重复8.2和8.3操作，测试第二张试样的R，和R，，然后将8.4
测试完的最上面的一张试样放到最底部，直至用同样方式测试完5张试样。注：本条规定交替测量R和R..的值，但这并不是必要的。可以在5次R，，的测量之前或之后测量5次R，也可以交替进行测量。
8.5将纸样叠翻过来，重复8.2～8.4步骤，测试5张试样的另一面。8.6对已测试过的试样，按GB/T451.2规定测定试样的定量。注：为了提高精度，需测定每张试样的定量。结果的表示
分别计算试样正面、反面R和R.的平均值，然后按式(1)和式（2)分别计算Kubelka-Munk光散射系数S和光吸收系数K，计算过程中R和R.用小数表示。_1000Ry
「R.（1-R.R）
R...-R...
K=S(1-R,.)/2Ry.。
式中：
定量，单位为克每平方米（g/m）；光散射系数，单位为平方米每千克（m2/kg）；光吸收系数，单位为平方米每千克（m2/kg)；单层光亮度因数；
内光亮度因数。
注：为了提高精度，可分别计算每张试样的S值和K值，然后计算出总的平均值...(1)
如果试样两面光散射系数之差小于1.0m/kg，则报告正反面的平均值；如果两面光散射系数之差大于等于1.0m/kg，则分别报告每一面的平均值光散射系数的结果修约至整数位。相应地，报告中按同样原则报告光吸收系数，结果修约至0.1m\/kg。10
精密度
10.1同一实验室内测定结果的重复性：光散射系数约为0.7m/kg，光吸收系数约为0.05m2/kg。10.2不同实验室之间的复现性：光散射系数约为2.0m/kg，光吸收系数约为0.2m2/kg。11
试验报告
试验报告应包括以下项目：
a）本标准编号；
样品的鉴别信息；
试验的日期和地点；
光散射系数和光吸收系数；
使用仪器的类型，以及是否使用420nm紫外截止滤光片消除荧光激发；试验大气条件；
偏离本标准的任何测定条件。
附录A
（资料性附录）
本标准与IS09416：2017章条编号对照表A.1给出了本标准与ISO9416：2017章条编号对照一览表表A.1
本标准与IS09416：2017章条编号对照表本标准章条编号
5.2.15.2.2
附录A
附录B
GB/T10339—2018
对应的ISO9416：2017章条编号此内容来自标准下载网
附录B
附录A
GB/T10339—2018
滤光片式反射光度计
附录B
（规范性附录）
测量光亮度因数反射光度计的光谱特性反射光度计光谱特性由光源、积分球、玻璃光学器件、滤光片和光电检测器决定。滤光片和仪器的光学特性给出的综合响应等效于试样在CIE标准照明体D65和CIE1964（10°）标准观察者条件下的CIE三色刺激Y1值。
简易分光反射光度计
简易分光反射光度计在CIE标准照明体D65下的CIE1964补充标准色度系统三刺激值Y1.值的不同波长间隔的三刺激加权系数（W10.）见表B.1。表B.1
不同波长间隔的三刺激加权系数（W10.y）W10.9
表B.1（续）
GB/T10339—2018
GB/T10339-2018
中华人民共
国家标准
纸、纸板和纸浆光散射和
光吸收系数的测定（Kubelka-Munk法）GB/T10339—2018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2019年1月第一版
书号：155066：1-61862
版权专有
侵权必究
