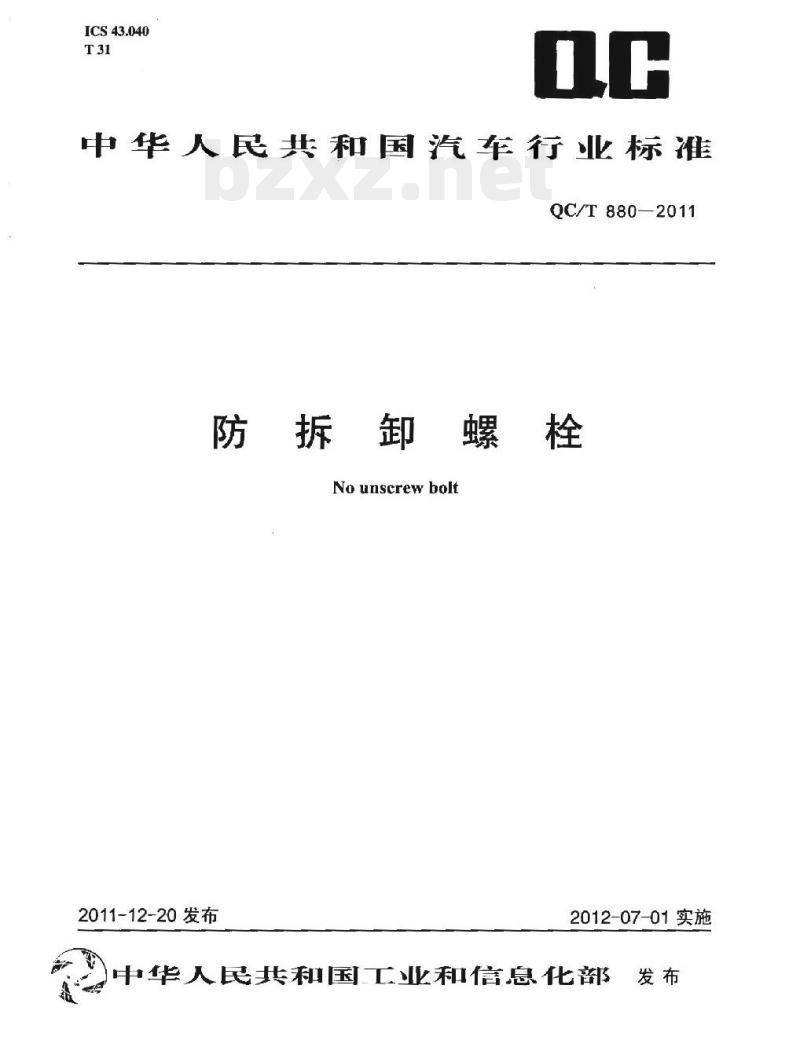

【QC汽车标准】 防拆卸螺栓

ICS43.040wwW.bzxz.Net
中华人民共和国汽车行业标准
QC/T880—2011
防拆卸螺栓
No unscrew bolt
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布

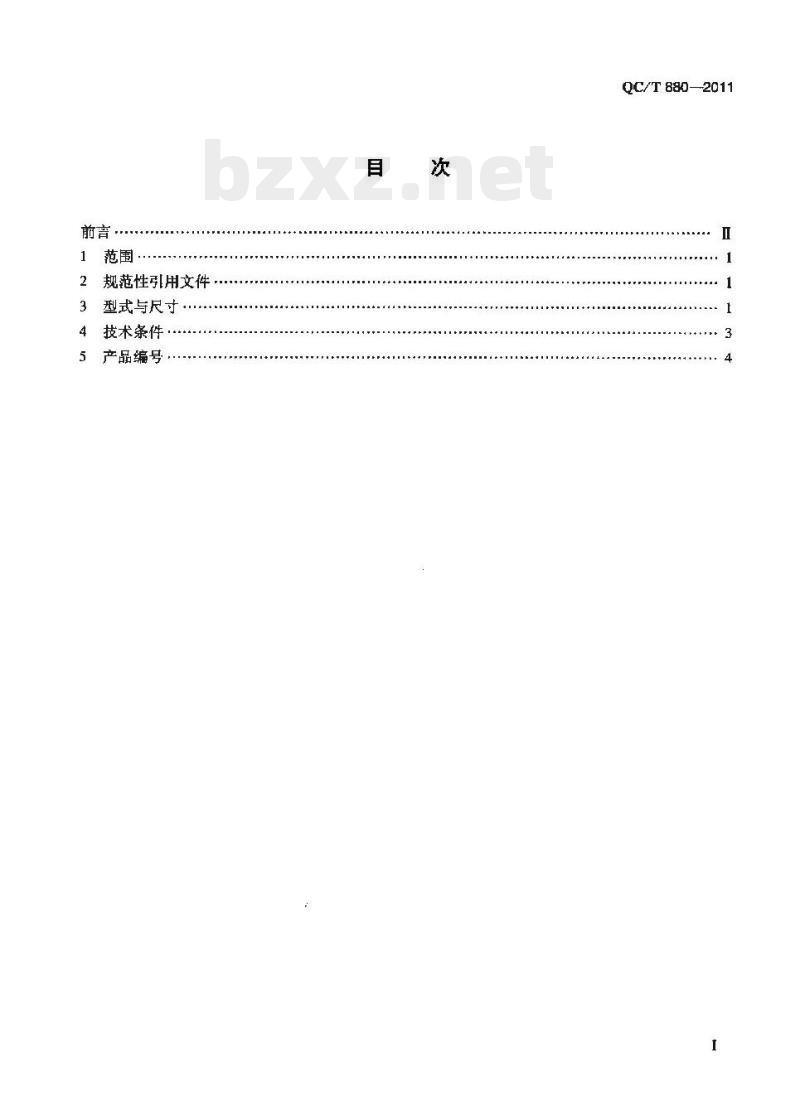

前言·
范围·
2规范性引用文件
3型式与尺寸
技术条件
5产品编号
QC/T 880—2011
QC/T880—2011

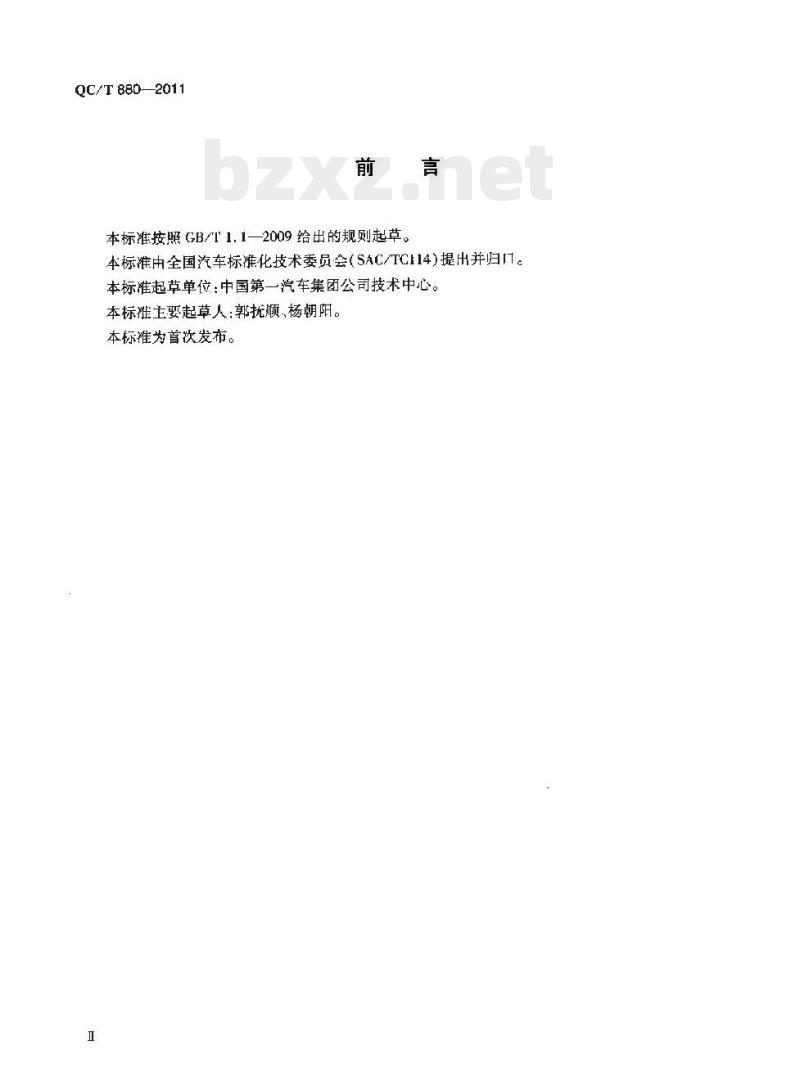

本标准按照GB/T1.1—2009给出的规则起草。本标准由全国汽车标准化技术委员会（SAC/TCI14）提出并归IT。本标准起草单位：中国第一汽车集团公司技术中心。本标推主要起草人：郭扰顺杨朝阳。本标摊为首欣发布。

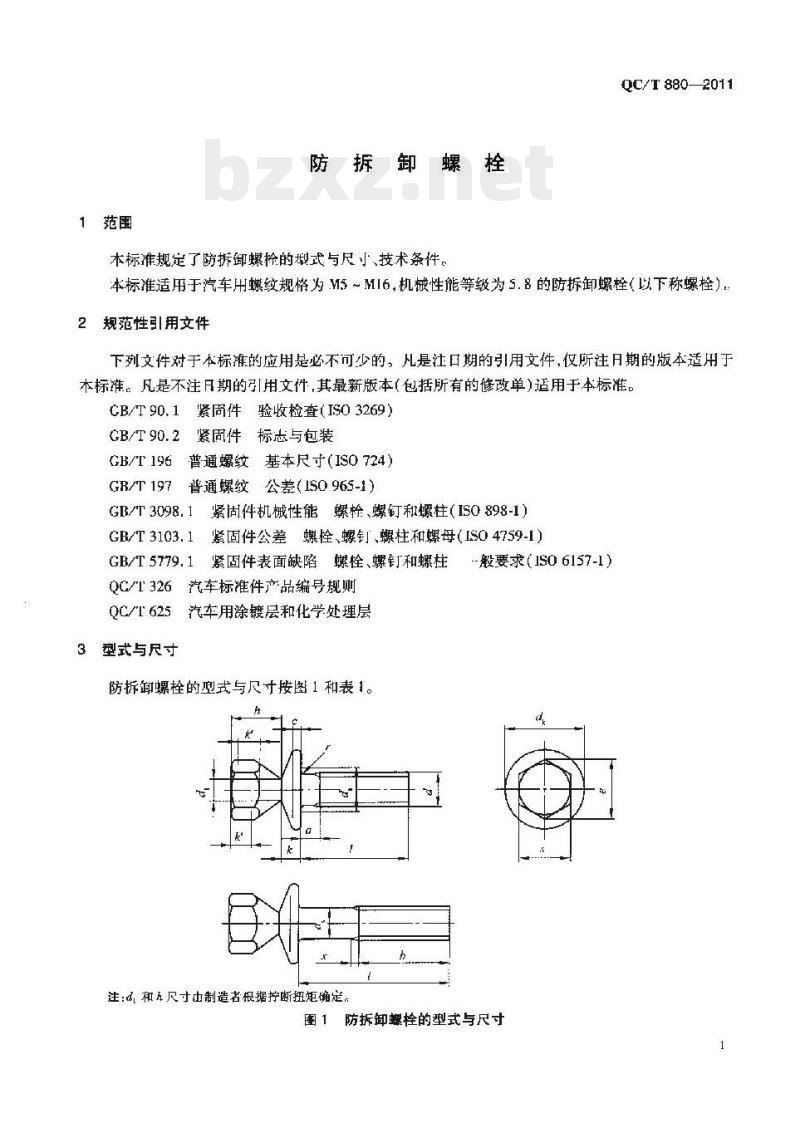

1范围
防拆卸螺栓
本标准规定了防拆卸螺捻的型式与尺小、技术条件。QC/T880—2011
本标准适用于汽车用螺纹规格为.M5～M16，机械性能等级为5.8的防拆卸螺栓（以下称螺栓）2规范性引用文件
下列文件对于本标准的应用是必不可少的，儿是注口期的引用文件，仗所注月期的版本适用于本标准。凡是不注期的引用文件,其最新版本(包括所有的修改单)适用于本标准CB/T90.1紧固件验收检查(ISO3269)GB/T90.2紧固件标志与包装
GB/T 196普通螺纹基本尺寸（ISO 724）GR/T197普通螺纹公差（IS0965-1)GB/T3098.1紧固件机械性能螺栓、螺钉利螺柱（IS0898-1）GB/T 3103. 1
紧固件公差螺栓、螺钉、螺柱和螺母（ISO4759-1)般要求(IS0 6157-1)
GB/T 5779.1
紧固件表面缺陷螺栓、螺钉和螺柱QC/T326汽车标准件产品编号规则QC/T625汽车用涂镀层和化学处理层3 型式与尺寸
防拆卸螺栓的型式与尺寸接图 1 和表1。注：，和五尺寸出制造者根据拧断扭矩确定，防拆卸螺栓的型式与尺寸
QC/T880—2011
螺纹规格
注：根线以上的规格，制成全螺较。2

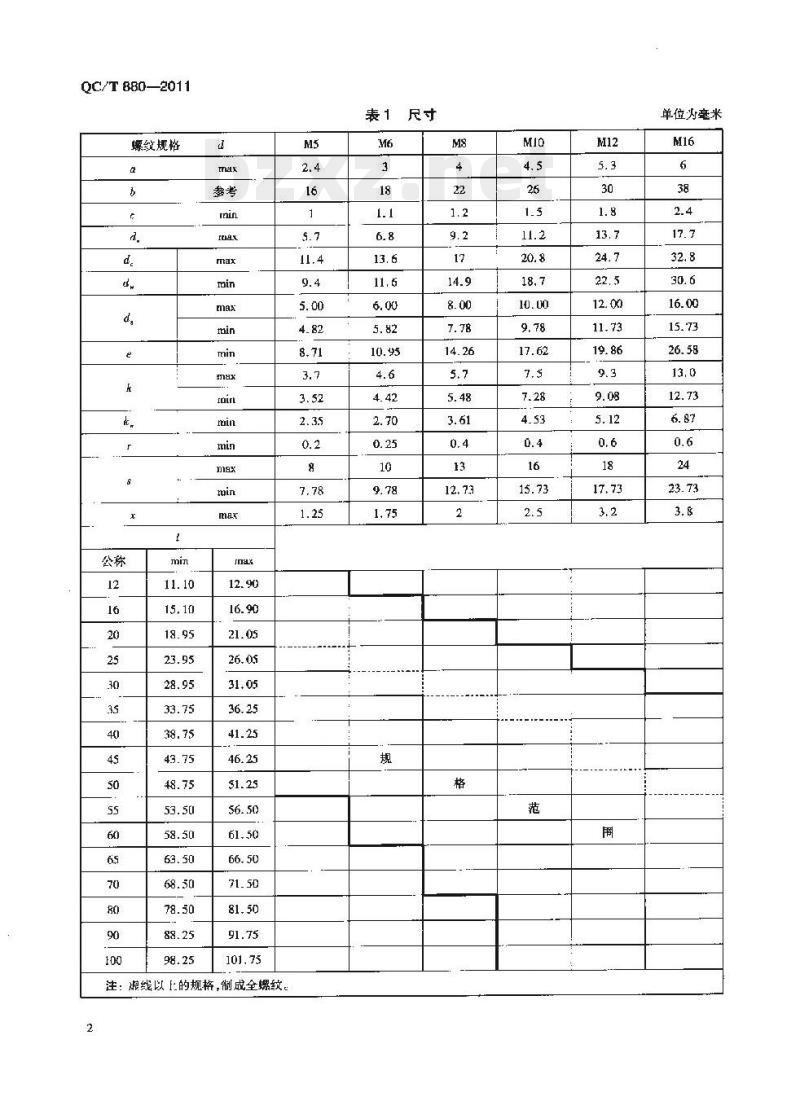

表1尺寸
单位为毫米
4技术条件
一般技术条件
一般技术案件按表2。
机械性能
表面处理
表面缺陷
验收与包装
4.2拧断扭矩-夹紧力
拧断扭矩-夹紧力见表3。
螺纹规格
拧断扭矩(N·m)
爽紧(N
注;拧断扭短充许误差为士15%。4.3试验方法
4.3.1试验装置
试验装置见图2。
4.3.2扭矩扳手
一般技术条件
: CB/T 196,GB/T 197
试验方法
产品等级
按 CR/T 3098. 1
: GB/T 3103, 1
镀锌饨化
QC/T625
GR/T 5779. 1
GB/T 90. 1 ,GB/T 90. 2
表3拧断扭矩一夹紧力
QC/T880—2011
选择扭矩扳手的最大示值不应超过试件规定扭矩的5倍，扭矩扳手的误差为试件拧断拟矩的±7%。
夹紧力測量装置
应能测出拧断螺检的夹紧力，该装暨的精度为试验螺栓夹紧力的±5%以内。4.3.4内螺纹板、垫板
内螺纹板、垫板应由碳素钢制造，经调质处理，硬度为295HV30~353HV30，表面无镀层。内螺纹板螺纹精度为6H,板厚等于螺纹直径d。4.3.5垫圈
QC/T 8B0-2011
试验垫圈应由碳素钢制造，经痒火并回火，表面硬度为500HV30~600HV30：心部硬度为450HV30～490 HV30,表面无镀层。尺寸应符合表4规定。表4垫圈尺寸
试验螺栓
嘲纹直径
4.3.6试验程序
单位为毫米
按图2所示，将试验螺栓拧入试验装置，直至试验螺栓断，记录拧人螺栓的扭矩和光紧力。此时,拧断扭矩一夹紧力应符合表3规定。垫
5产品编号
夹紧力测重装置
图2 试验装置
防拆卸螺栓的产品编号按QC/T326的规定。内螺纹板
23倍螺距
