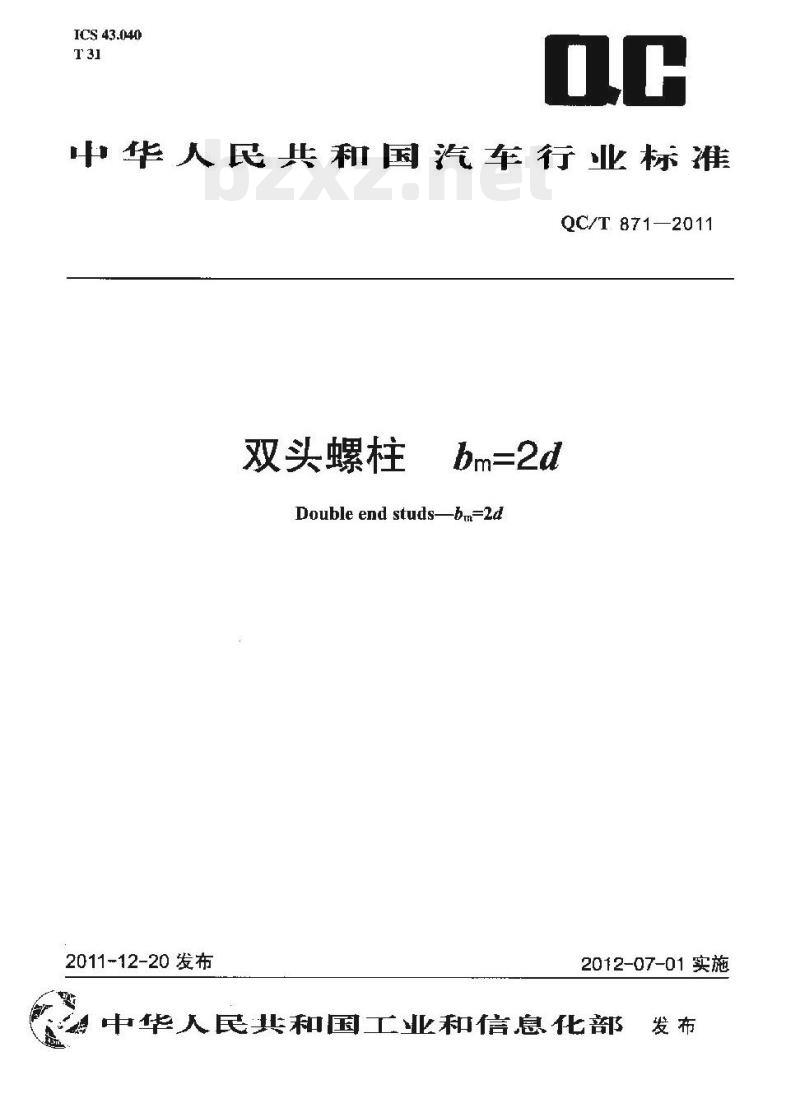

【QC汽车标准】 双头螺柱bm=2d

ICS 43.040
中华人民共和国汽车行业标准
QC/T871—2011
双头螺柱
Double end studs—bu=2a
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布

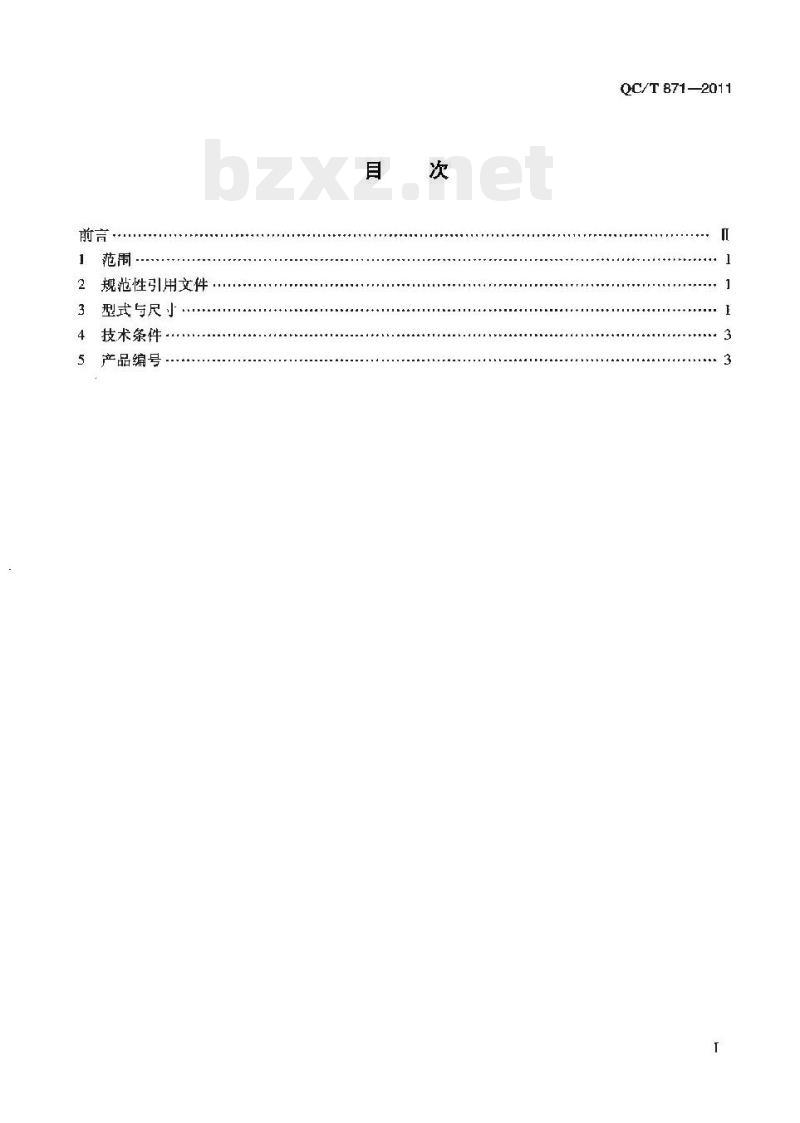

规范性引用文件
3型式与尺小
4技术条件
产品编号
QC/T 8712011
QC/T 871—2011

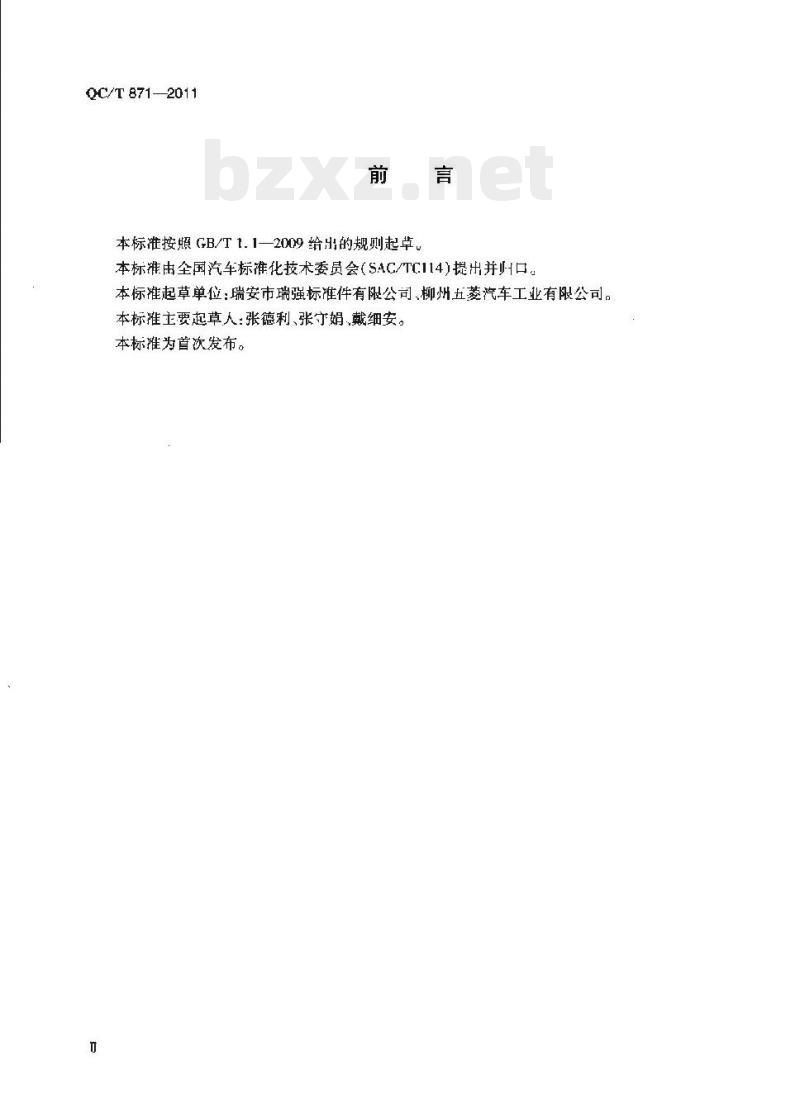

本标准按照 GB/T 1.1—2009 给出的规则起草本标准由全国汽车标准化技术委员会(SAC/TC114)提出并归口：本标准起草单位：瑞安市瑞强标准件有限公司柳州五菱汽车工业有限公司。本标准主要起草人：张德利、张宁娟、戴细安。本标准为首次发布。

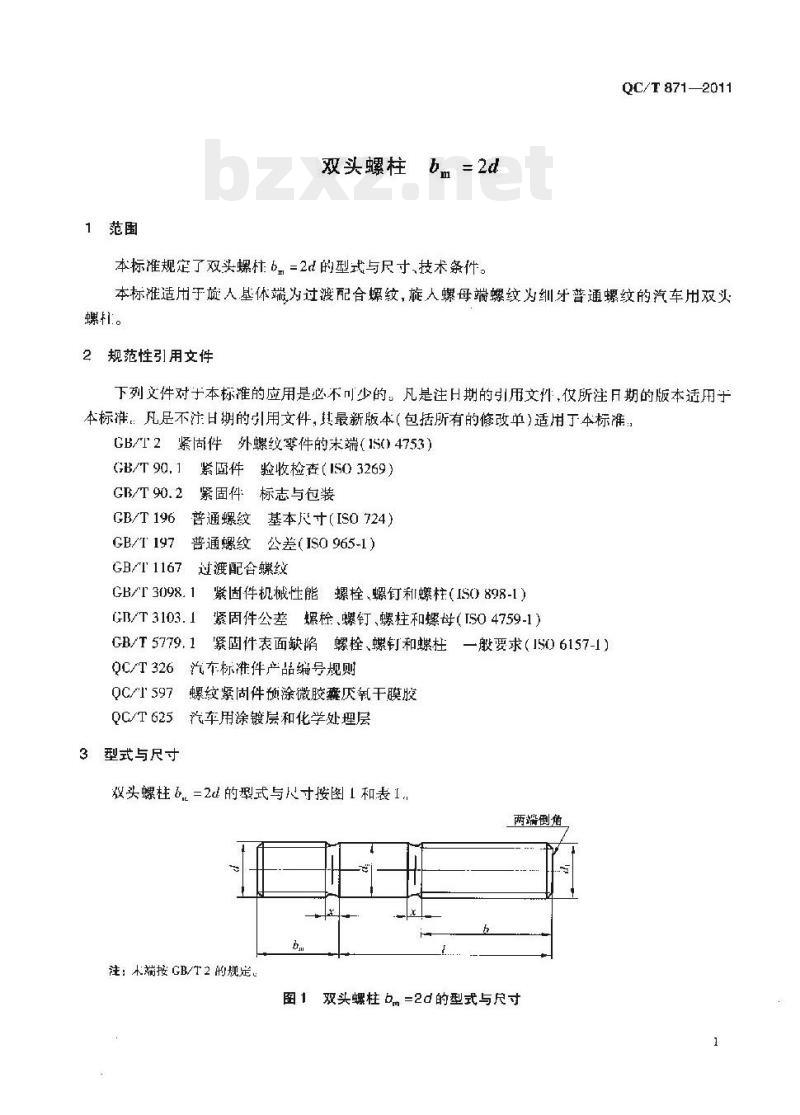

1范围
bm =2d
双头螺柱。
本标准规定了双头螺柱6。=2d的型式与尺寸、技术条件。QC/T871—2011
本标准适用于璇人基体端为过渡配合螺纹，旋人螺母端螺纹为纵牙普通螺纹的汽车用双头螺札。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注H期的引用文件，仅所注日期的版本适用于本标准：凡足不注日期的引用文件，其最新版本（包括所有的修改单)适用丁本标准GB/T2紧固件外螺纹零件的未端（1S0)4753)）GB/T90.1紧件验收检查（ISO)3269)GB/T 90.2
紧固件标志与包装
GB/T196普通螺纹基本尺寸（ISO724）GB/T 197
普通螺纹公差(ISO 965-1)
GB/T1167过渡配合螺纹
GB/T 3098. 1
GB/T 3103. 1
紧固件机械性能螺栓、螺钉和螺柱(IS0 898-1)紧固件公差螺栓、螺钉、螺柱和螺母（TS04759-1）GB/T5779.1紧固件表面缺陷螺栓、螺钉和螺柱一般要求（1S06157-1）QC/T326汽车标准件产品编号规则QC/T597螺纹紧固件预涂微胶囊厌干膜胶QC/T 625
5汽车用涂镀层和化学处理层
3 型式与尺寸
双头螺柱=2d的型式与尺寸按图1和表1两端甸循
注：未端按GB/T2的规定
图1双头螺柱bm=2d的型式与尺寸QC/T 871—2011

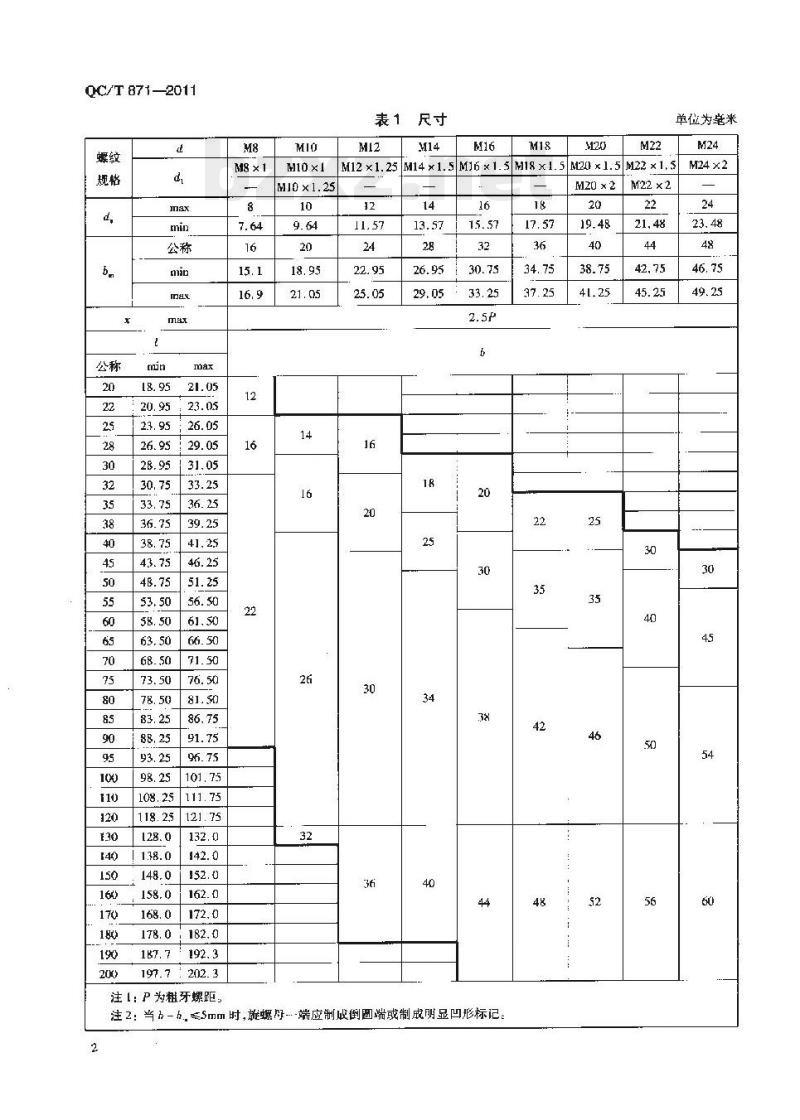

M8 ×1
M10×1
MJ0×1.25
M12×1.25
单位为米
M14 ×1.5M16 ×1.5 M18 ×1. 5M20 ×1.5 M22 ×1. 5M20×2
注I:P为糍牙螺距
注2：当5-h.5mm时，旋螺母端应制或倒圆端或制成明显凹形标记2
M22×2
M24×2
技术条件
技术条件按表2。wwW.bzxz.Net
d（过渡配合
螺纹）
机械性能
表面处理
衣面缺陷
验收及包装
产品等级
与其配合的内螺纹公差应为4H.
5产品编号
表2技术条件
GB/T 1167
CI/T 196,CB/T 197
GH/T 3098. 1
GB/T 3103. 1
QCT625
GB/T S779. 1
GB/T 90. 1,GB/T 90. 2
双头螺柱6，=2d的产品编号按QC/T326的规定氧化
QC/T 871—2011
