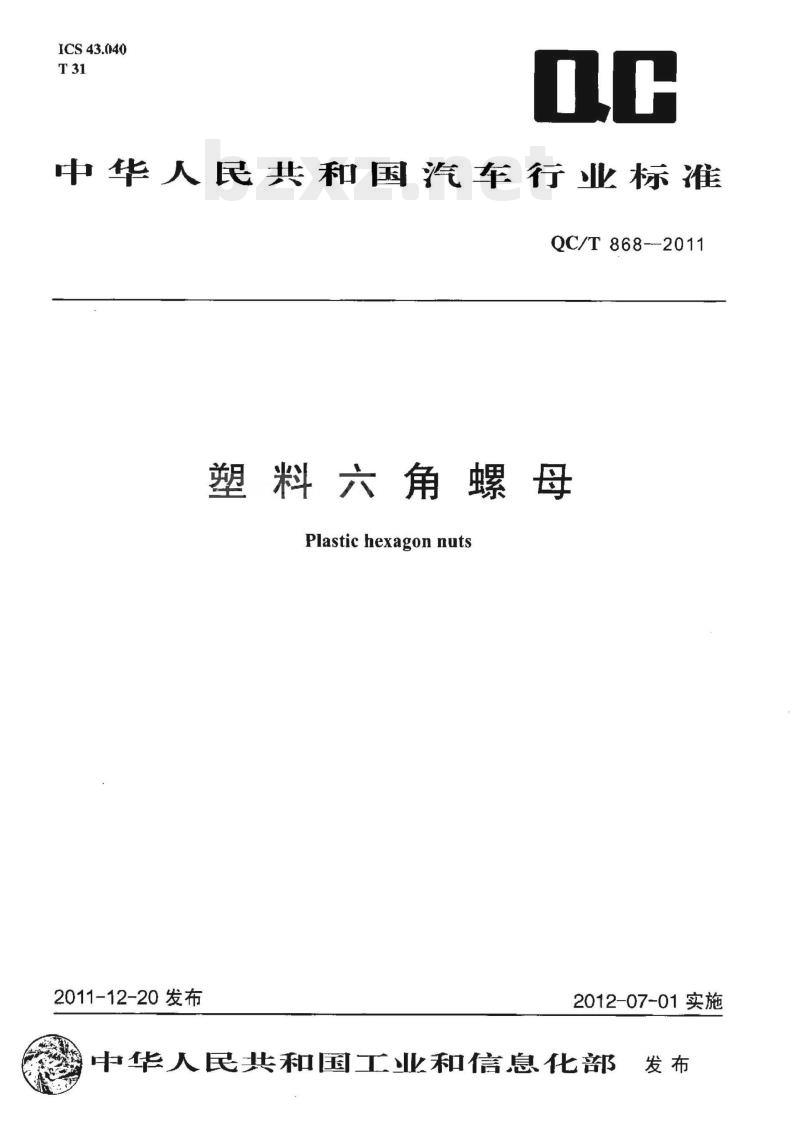

【QC汽车标准】 塑料六角螺母

ICS43.040
中华人民共和国汽车行业标准
QC/T868-2011
塑料六角螺母
Plastic hexagonnuts
2011-12-20发布
2012-07-01实施Www.bzxZ.net
中华人民共和国工业和信息化部发布

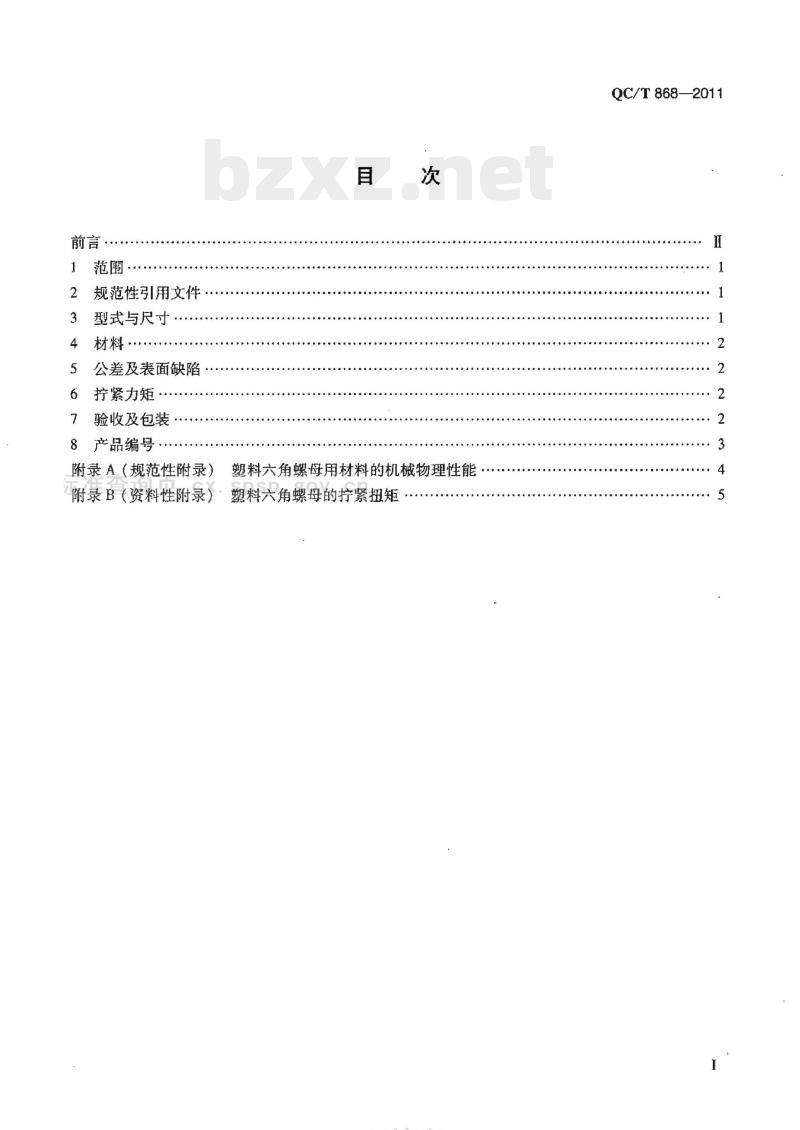

规范性引用文件.
型式与尺寸
材料·
公差及表面缺陷
拧紧力矩·
7验收及包装
8产品编号
附录A（规范性附录）
塑料六角螺母用材料的机械物理性能附录B（资料性附录）·塑料六角螺母的拧紧扭矩HiKAoNiKAca
QC/T 868—2011
QC/T 868—2011

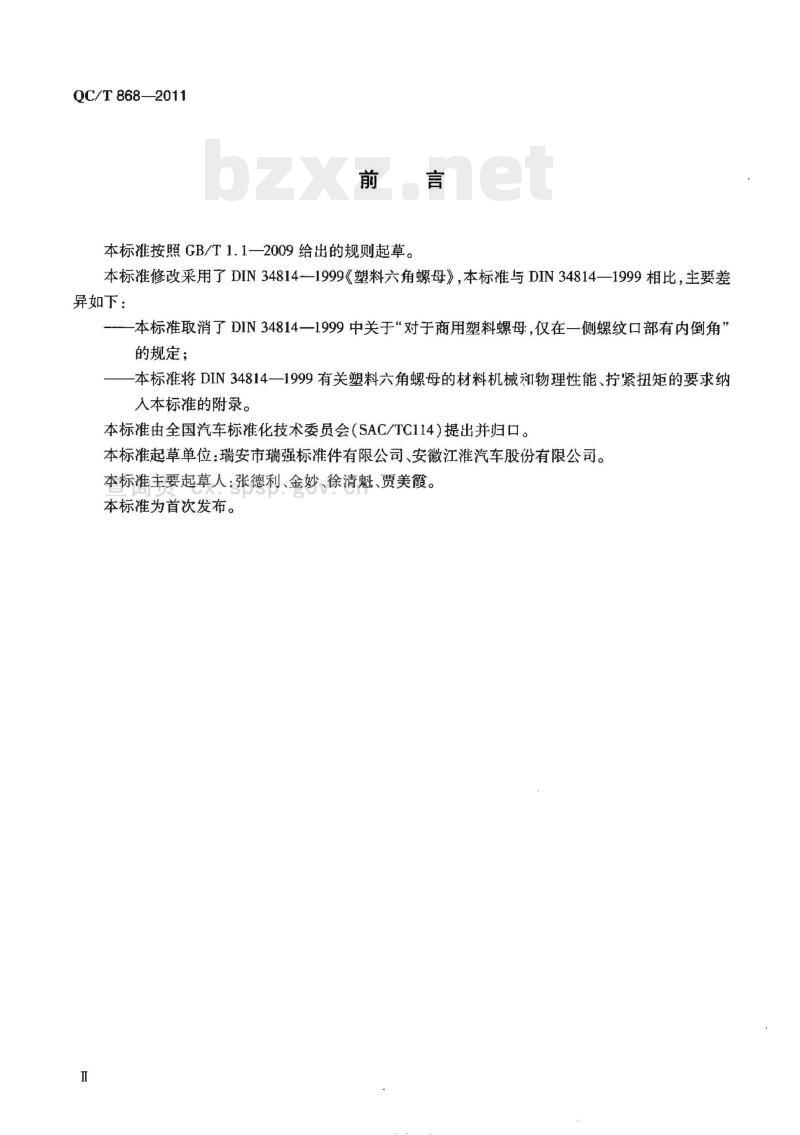

本标推按照GB/T1.1—2009给出的规则起草。本标准修改采用了DIN34814-1999《塑料六角螺母》，本标准与DIN34814—1999相比，主要差异如下：
一本标准取消了DIN34814一1999中关于“对于商用塑料螺母，仅在一侧螺纹口部有内倒角”的规定；
-本标准将DIN34814一1999有关塑料六角螺母的材料机械和物理性能、拧紧扭矩的要求纳人本标准的附录。
本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：瑞安市瑞强标准件有限公司、安徽江准汽车股份有限公司。本标准主要起草人：张德利、金妙、徐清魁、贾美霞。本标准为首次发布。
HiiKAoNniKAca

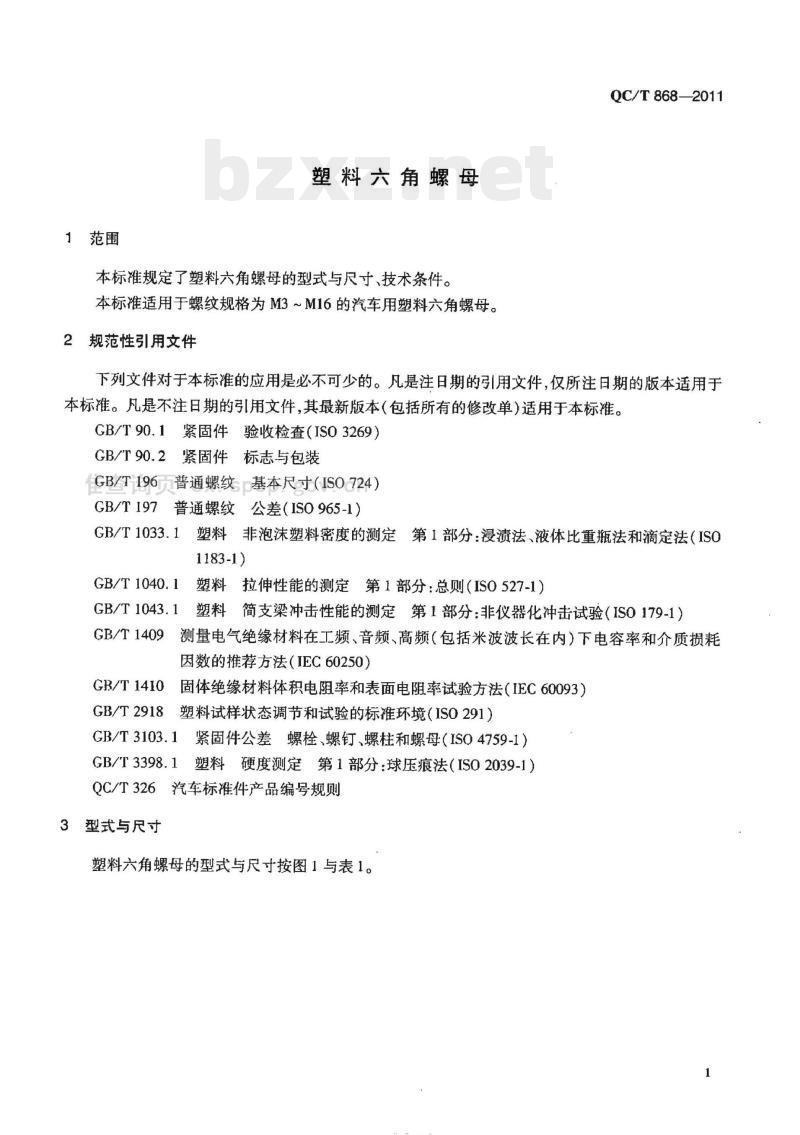

1范围
塑料六角螺母
本标准规定了塑料六角螺母的型式与尺寸、技术条件。本标准适用于螺纹规格为M3~M16的汽车用塑料六角螺母。2规范性引用文件
QC/T868—2011
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T90.1紧固件验收检查（ISO3269）GB/T90.2紧固件标志与包装
GB/T196页普通螺纹基本尺寸（ISO724）GB/T197普通螺纹公差（ISO965-1）GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法（ISO1183-1)
塑料拉伸性能的测定第1部分：总则（IS0527-1）GB/T1040.1
GB/T1043.1
塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验（ISO179-1）测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗GB/T1409
因数的推荐方法（IEC60250）
GB/T1410
固体绝缘材料体积电阻率和表面电阻率试验方法（IEC60093）GB/T2918塑料试样状态调节和试验的标准环境（IS0291）GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母（ISO4759-1)GB/T3398.1塑料硬度测定第1部分：球压痕法（ISO2039-1）QC/T326汽车标准件产品编号规则3型式与尺寸

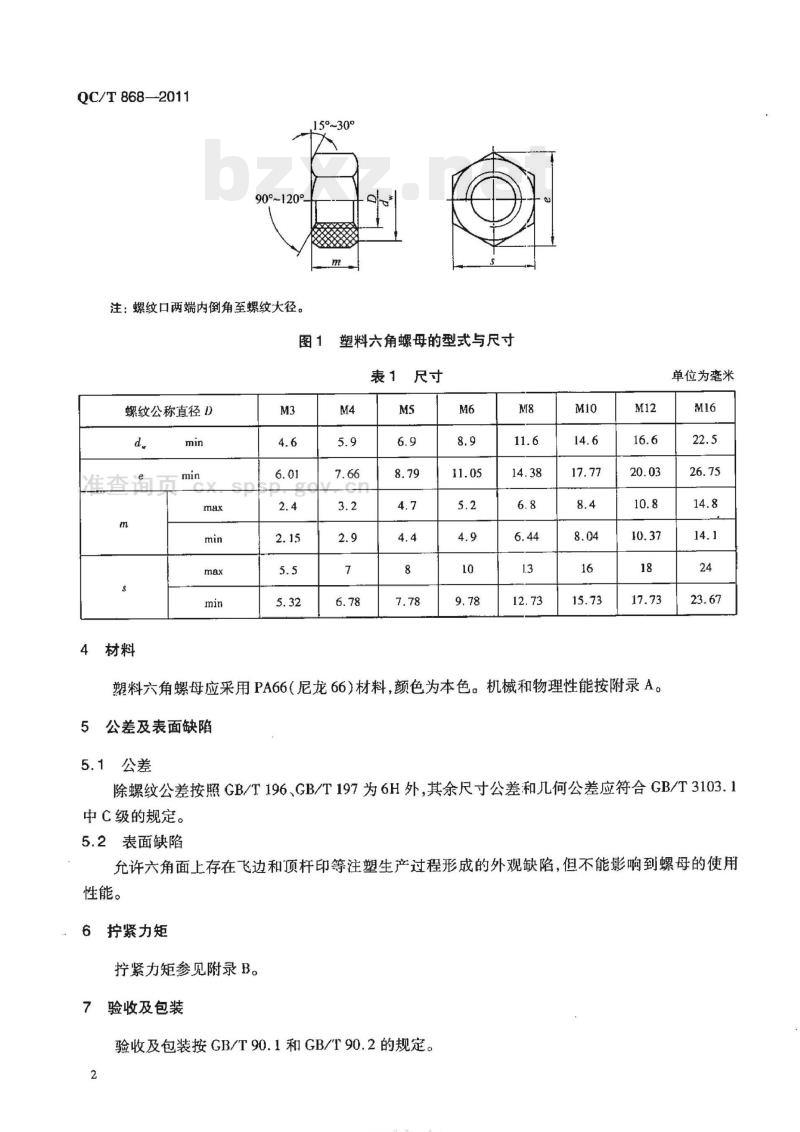

塑料六角螺母的型式与尺寸按图1与表1。HikAoNikAca
QC/T 868—2011
90°~120
注：螺纹口两端内倒角至螺纹大径。15°~30g
图1塑料六角螺母的型式与尺寸
螺纹公称直径D
4材料
塑料六角螺母应采用PA66（尼龙66）材料，颜色为本色。机械和物理性能按附录A。5公差及表面缺陷
5.1公差
单位为毫米
除螺纹公差按照GB/T196、GB/T197为6H外，其余尺寸公差和儿何公差应符合GB/T3103.1中C级的规定。
5.2表面缺陷
允许六角面上存在飞边和顶杆印等注塑生产过程形成的外观缺陷，但不能影响到螺母的使用性能。
拧紧力矩
拧紧力矩参见附录B。
验收及包装
验收及包装按GB/T90.1和GB/T90.2的规定。2
jiikAoNikAca
产品编号
塑料六角螺母的产品编号按QC/T326的规定。HiiKAoNiKAca
QC/T 868—2011
QC/T868--2011
附录A
（规范性附录）
塑料六角螺母用材料的机械物理性能塑料六角螺母的材料机械和物理性能应满足表A.1的规定。表A.1塑料六角螺母的材料机械和物理性能项目
参考密度
抗拉强度
断裂延伸率
弹性模量
缺吕冲击强度
球压硬度
工作温度(℃）
体积电阻率
(g/cm)
（N/mm2）
(N/mm2)
(kj/m)
（N/mm2）
短时间max
(α·cm)
介质损耗因数，tang，在10°Hz下绝缘强度
(kV/mm)
试验方法
GB/T1033.1
GB/T1040.1
GB/T1040.1
GR/T 1040. 1
CCB/T1043.1
GB/T 3398.1
GB/T1410
GB/T1409
GB/T1410
0.01 ~ 0. 02
注：表中给定材料的机械和物理性能数值，尤其是抗拉强度，是在试验环境符合相关试验标准的规定要求时的数值。受环境条件的影响机械和物理性能会发生改变，应该校核试验环境与使用环境不同时的差异。HiiKAoNniKAca
附录B
（资料性附录）
塑料六角螺母的紧扭矩
QC/T8682011
表B.1给出了适用于塑料六角螺母的拧紧扭矩的指导性数值（这些数值假定塑料六角螺母处在符合GB/T2918的气候和度条件下）。应注意的是，拧紧扭矩可能由于应力松弛而降低。表B.1
螺纹直径D
拧紧扭矩(N·m）
拧紧力矩
HiikAoNhiKAca
S/N:1580177·831
915801778310
中华人民共和国汽车行业标准
塑料六角螺
QC/T 868—2011
中国计划出版社出版
（地址：北京市西城区木梯地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：6390643363906381）新华书店北京发行所发行
三河富华印刷包装有限公司印刷880×1230毫米1/160.75印张
18千字
2012年5月第1次印刷
2012年5月第1版
印数1—600册
统一书号：1580177·831
定价：12.00元
版权专有
侵权必究
HiKAoNni KAca-
