【QC汽车标准】 汽车半轴质量分等

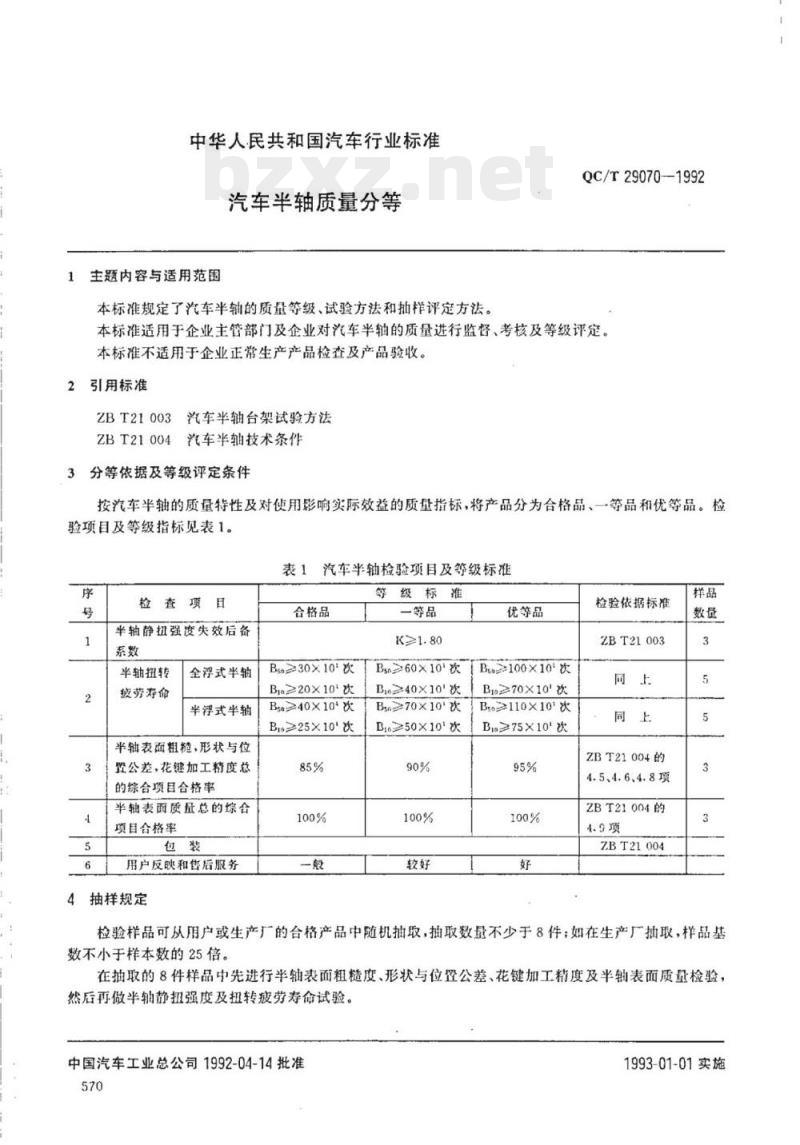

中华人民共和国汽车行业标准
汽车半轴质量分等
主题内容与适用范围
本标准规定了汽车半轴的质量等级、试验方法和抽样评定方法。QC/T29070—1992
本标准适用于企业主管部门及企业对汽车半轴的质量进行监督、考核及等级评定。本标准不适用于企业正常生产产品检查及产品验收。2引用标准
ZBT21003汽车半轴台架试验方法ZBT21004汽车半轴技术条件
3分等依据及等级评定条件
按汽车半轴的质量特性及对使用影响实际效益的质量指标，将产品分为合格品、一等品和优等品。检验项目及等级指标见表1。
表1汽车半轴检验项目及等级标准序
检查项目
半轴静扭强度失效后备
半轴扭转
疲劳寿命
全浮式半轴
半浮式半轴
半轴表面粗檀，形状与位
翟公差，花键加工精度总
的综合项目合格率
半轴表面质量总的综合
项目含格率
用户反映和售后服务
4抽样规定
合格品
Bm≥30×10°次
Ba≥20×10°次bZxz.net
Bs≥40×10+次
B≥25×10*次
等级标准
一等品
K≥>1.80
优等品
B≥100×10次
Bso260×101次
B40X10'次
B≥70×10°次
B≥50×10次
Blo≥70×10°次
B≥110×10次
Bla≥75×10°次
检验依据标准
ZBT21003
ZBT21004的
4.5、4.6、4.8项
ZBT21004的
ZBT21004
检验样品可从用户或生产厂的合格产品中随机抽取，抽取数量不少于8件；如在生产厂抽取，样品基数不小于样本数的25倍。
在抽取的8件样品中先进行半轴表面粗糙度、形状与位暨公差、花键加工精度及半轴表面质量检验，然后再做半轴静扭强度及扭转疲劳寿命试验。中国汽车工业总公司1992-04-14批准570
1993-01-01实施

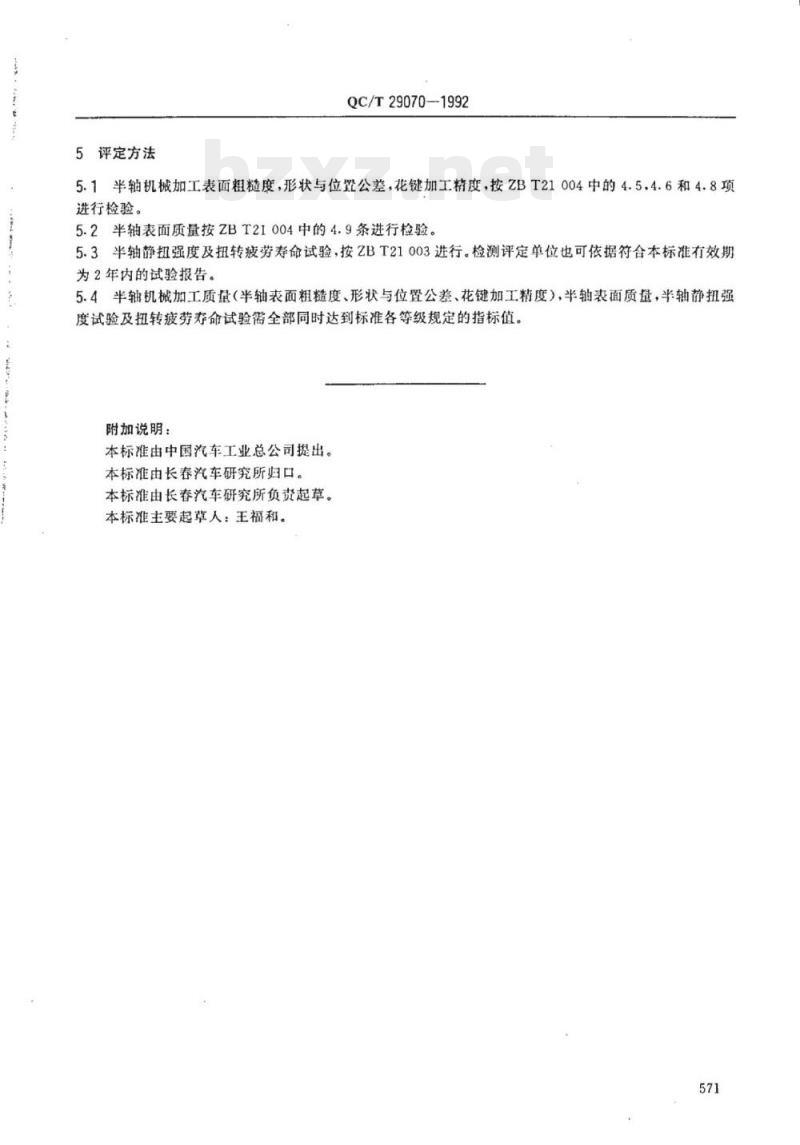

5评定方法
QC/T29070—-1992
5.1半轴机械加工表面粗糙度，形状与位置公差，花键加工精度，按ZBT21004中的4.5.4.6和4.8项进行检验。
5.2半轴表面质量按ZBT21004中的4.9条进行检验。5.3半轴静强度及扭转疲劳寿命试验，按ZBT21003进行。检测评定单位也可依据符合本标准有效期为2年内的试验报告。
5.4半轴机械加工质量（半轴表面粗糙度、形状与位置公差、花键加工精度），半轴表面质量，半轴静扭强度试验及扭转疲劳寿命试验需全部同时达到标准各等级规定的指标值。附加说明：
本标准由中国汽车工业总公司提出。本标准由长汽车研究所归口。
本标准由长春汽车研究所负资起草。本标准主要起草人：王福和。
