【QC汽车标准】 汽车管带式散热器芯子型式尺寸

中华人民共和国汽车行业标准
汽车管带式散热器芯子型式尺寸主题内容与适用范围
QC/T29025—91
本标准规定了管带式散热器芯子的结构型式及尺寸系列。本标准适用于汽车内燃机用的管带式散热器，工程机械和固定式及小型船舶用内燃机用的管带式散热器可参照采用。
2引用标准
3结构
一般标准和规范

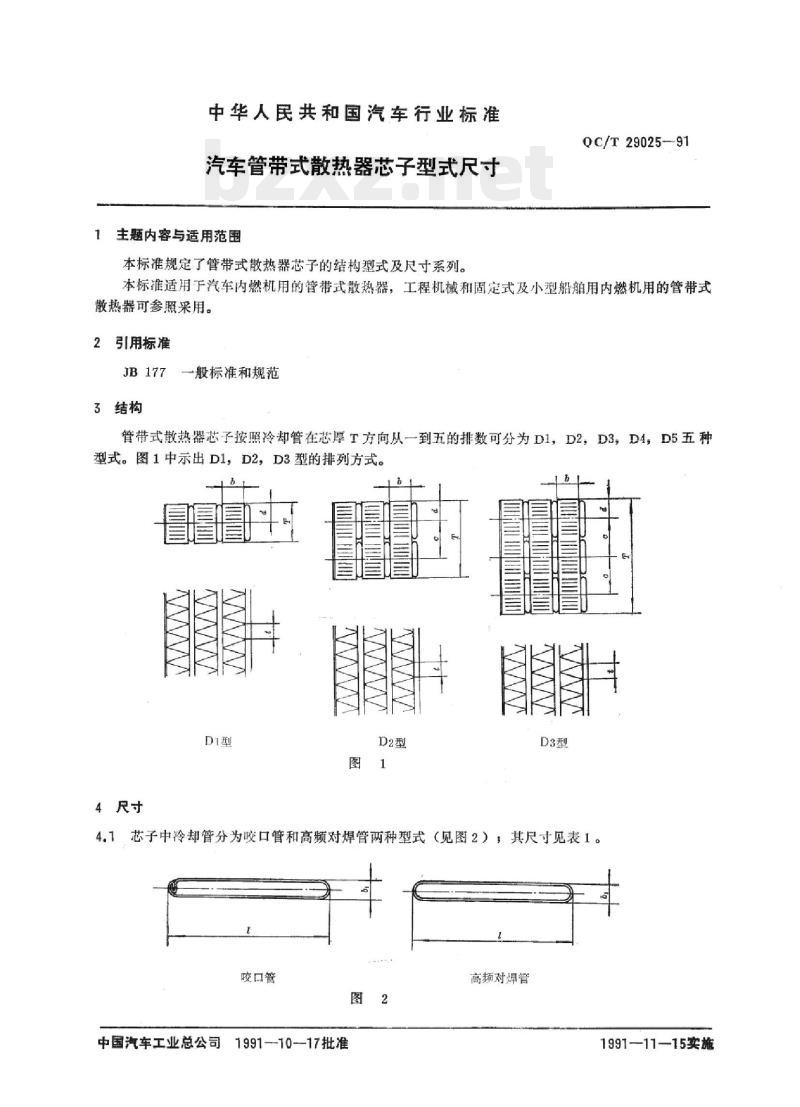

管带式散热器芯子按照冷却管在芯厚T方向从一到五的排数可分为D1，D2，D3，D4，D5五种型式。图1中示出D1，D2，D3型的排列方式。D1型
4尺寸

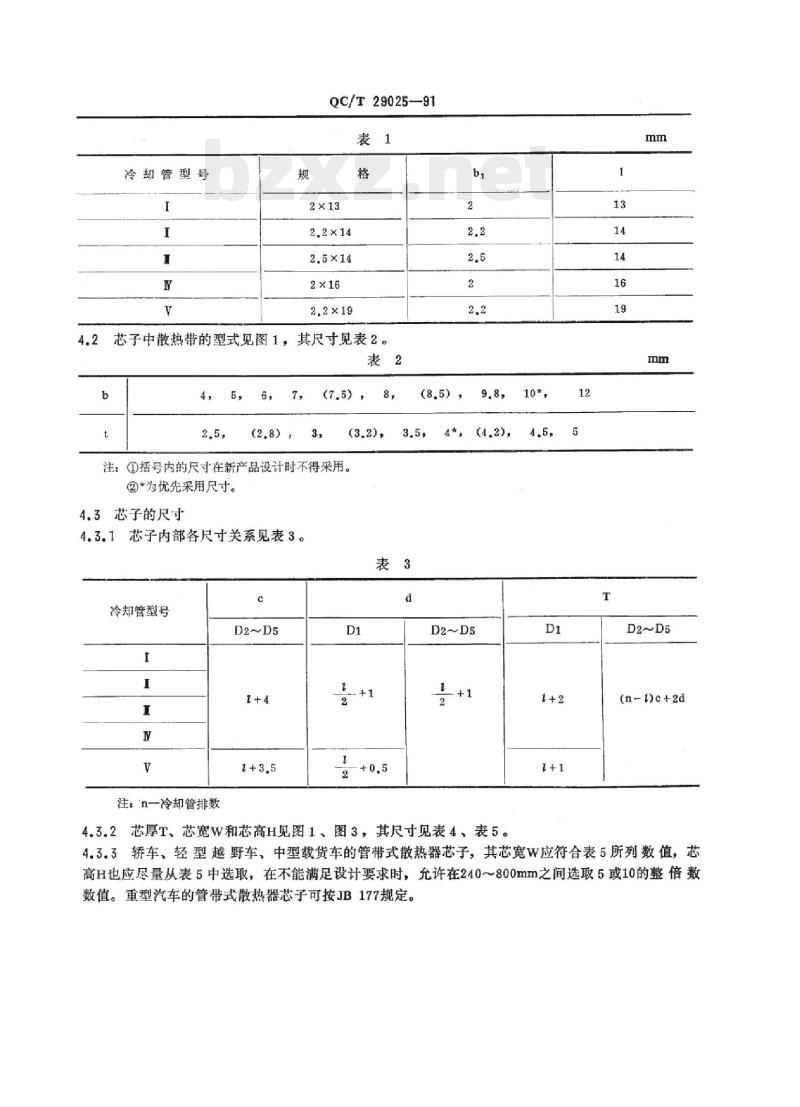

4.1芯子中冷却管分为咬口管和高频对焊管两种型式（见图2）；其尺寸见表1。咬口管
中国汽车工业总公司1991-10-17批准高频对焊管Www.bzxZ.net
1991-11—15实施
冷却管型号
QC/T29025-91
4.2芯子中散热带的型式见图1。其尺寸见表2。表2
2,5，
(7.5），
注：①括号内的尺寸在新产品设计时不得采用。②*为优先采用尺寸。
4.3芯子的尺寸
4.3.1芯子内部各尺寸关系见表3。bi
冷却管型号
注：n一冷却管排数

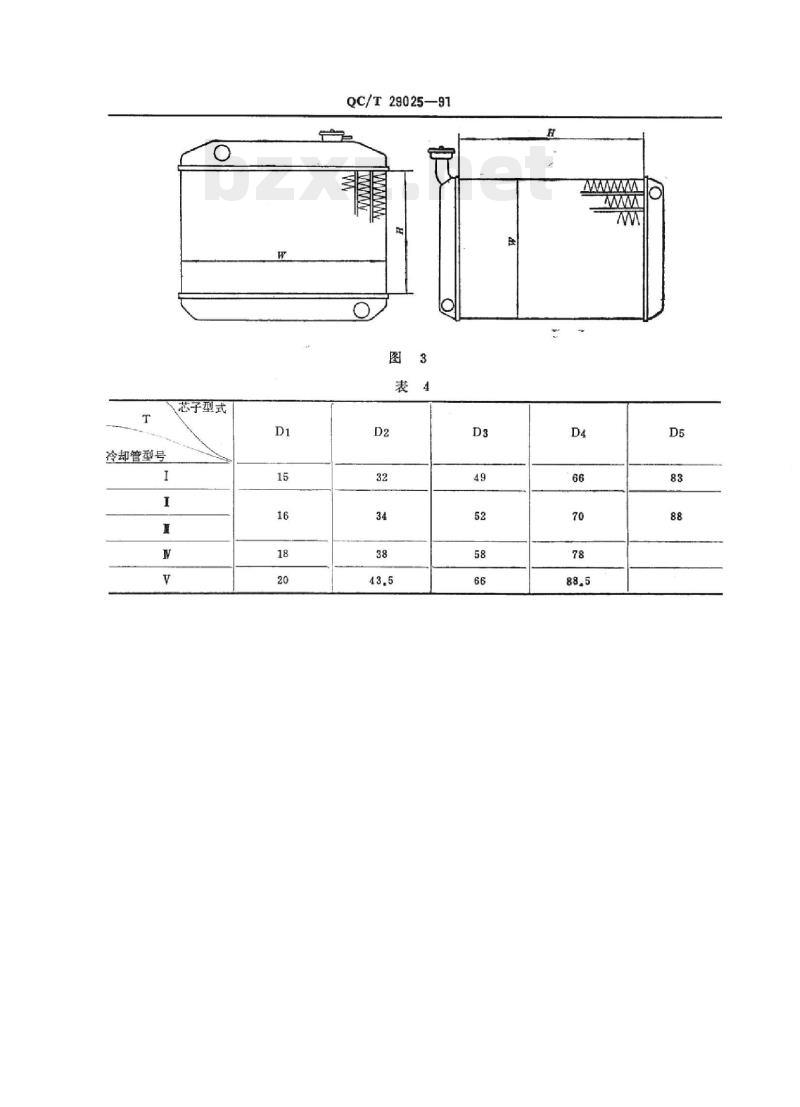

4.3.2芯厚T、芯宽W和芯高H见图1、图3，其尺寸见表4、表510*
(n-t)c+2d
4.3.3轿车、轻型越野车、中型载货车的管带式散热器芯子，其芯宽W应符合表5所列数值，芯高H也应尽量从表5中选取，在不能满足设计要求时，允许在240～800mm之间选取5或10的整倍数数值。重型汽车的管带式散热器芯子可按JB177规定。冷却管型号
芯子型式
QC/T29025—91
HTiKAoNi KAca
QC/T29025--91
iiiKAoNikAca

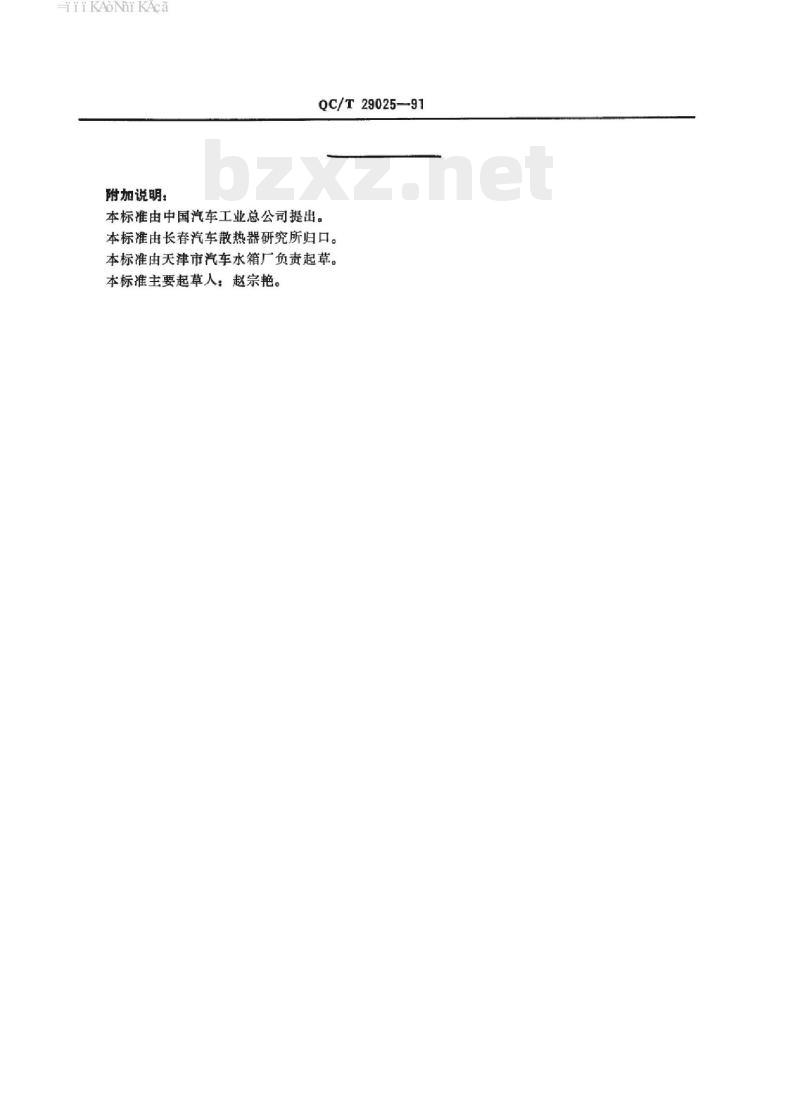

附加说明：
QC/T29025-91
本标准由中国汽车工业总公司提出。本标准由长春汽车散热器研究所归口。本标准由天津市汽车水箱厂负责起草。本标准主要起草人：赵宗艳。
