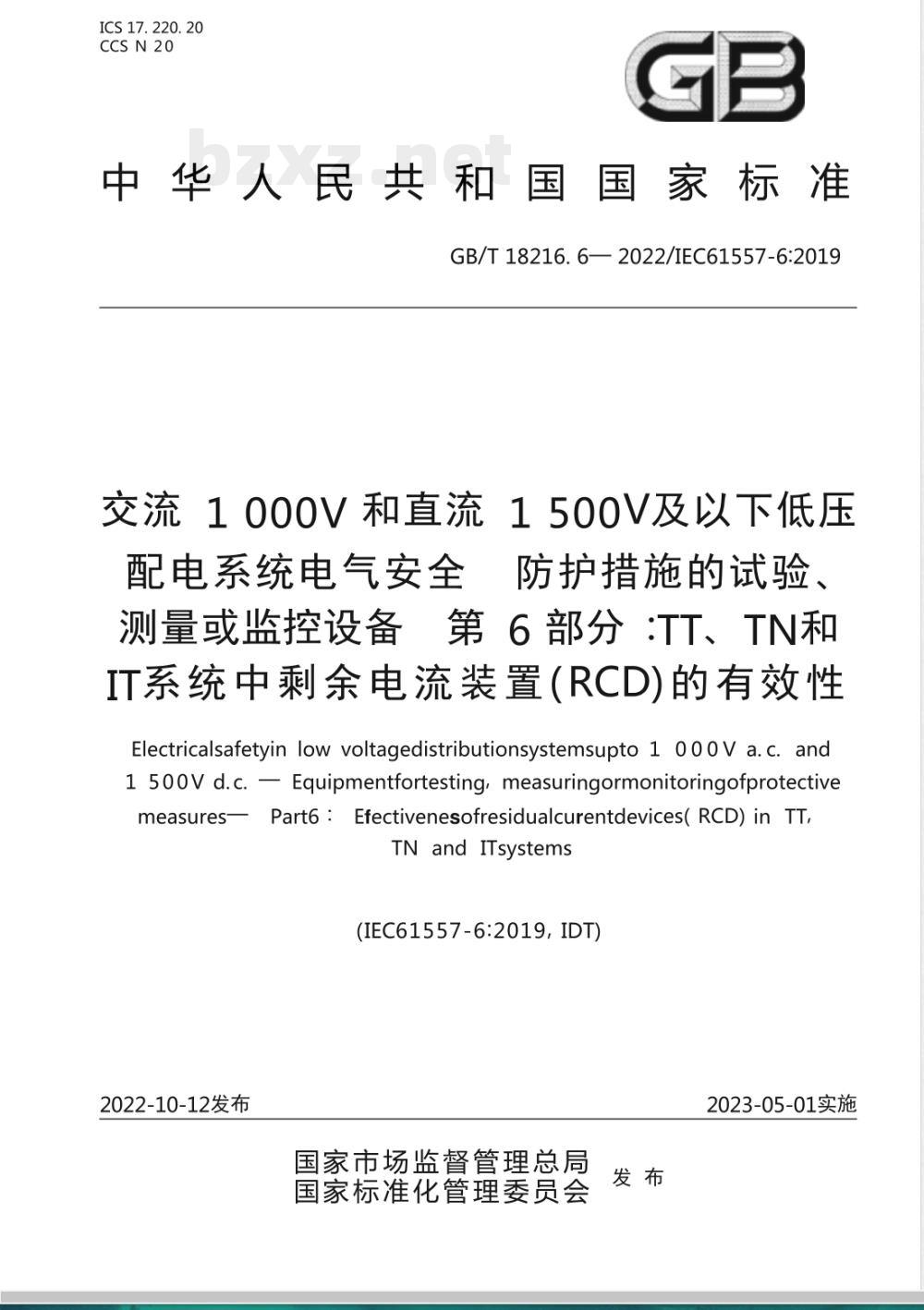

【国家标准】 交流1000V和直流1500V及以下低压配电系统电气安全 防护措施的试验、测量或监控设备 第6部分：TT、TN和IT系统中剩余电流装置（RCD）的有效性

ICS17.220.20
CCSN20
中华人民共和国国家标准
GB/T18216.6—2022/IEC61557-6:2019交流1000V和直流1500V及以下低压配电系统电气安全
防护措施的试验、
测量或监控设备第 6部分:TT、TN和IT系统中剩余电流装置（RCD)的有效性Electricalsafetyin low voltagedistributionsystemsupto 1 0ooV a.c.and1 5oov d.c.Equipmentfortesting,measuringormonitoringofprotectivemeasures—Part6:Efectivenesofresidualcurentdevices(RCD)in TT,TNandITsystems
(IEC61557-6:2019,IDT）
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会
2023-05-01实施

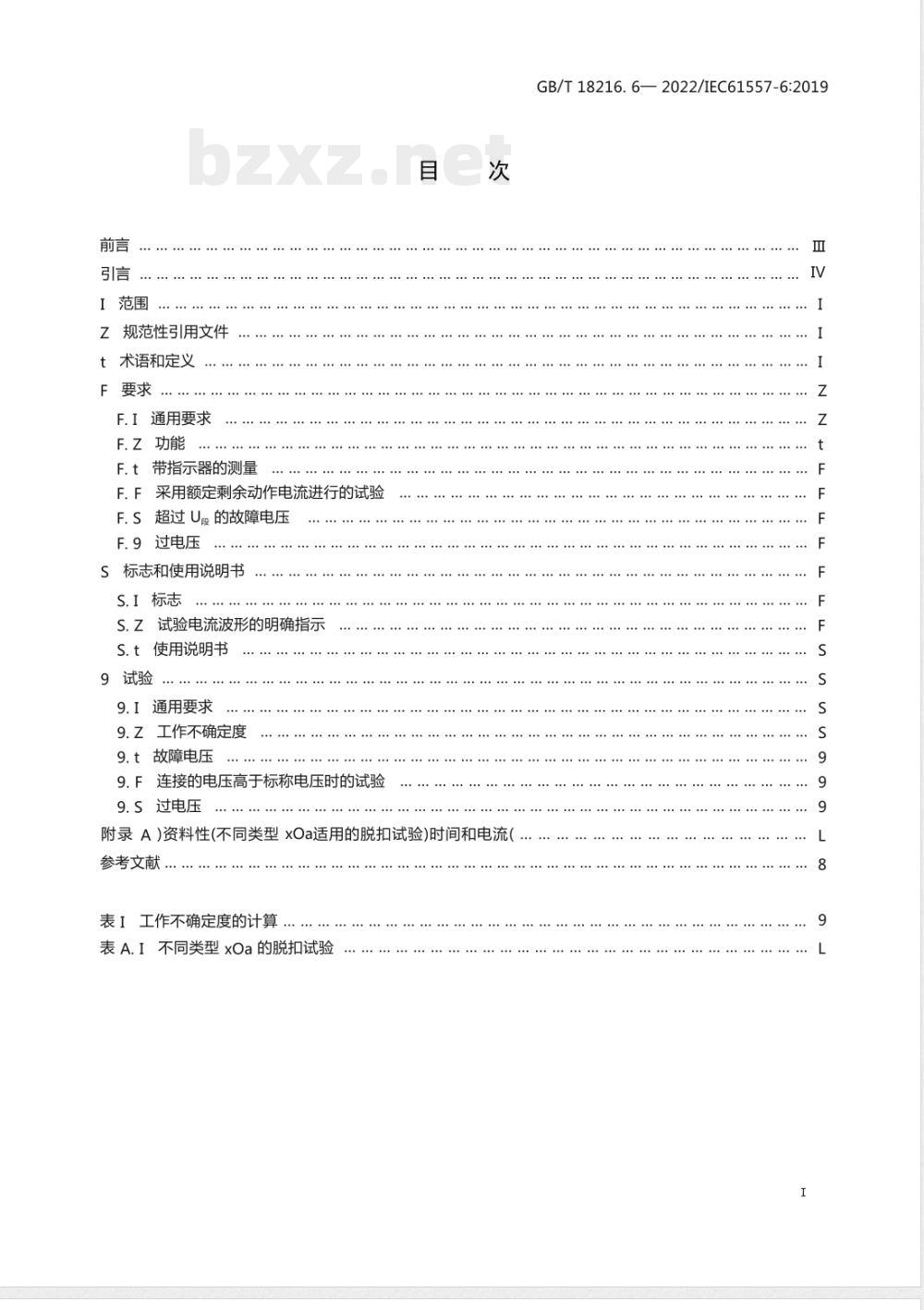

I范围
Z规范性引用文件
t术语和定义
F要求
F.1通用要求
F.Z功能
F.t带指示器的测量
F.F采用额定剩余动作电流进行的试验F.S超过U的故障电压
F.9过电压
S标志和使用说明书
S.I标志
S.Z试验电流波形的明确指示
S.t使用说明书
9试验
9.1通用要求
9.Z工作不确定度
9.t故障电压
9.F连接的电压高于标称电压时的试验9.S过电压
附录A）资料性(不同类型xOa适用的脱扣试验）时间和电流（参考文献.
表1工作不确定度的计算
表A.I不同类型xOa的脱扣试验
GB/T18216.6—2022/IEC61557-6:2019IV

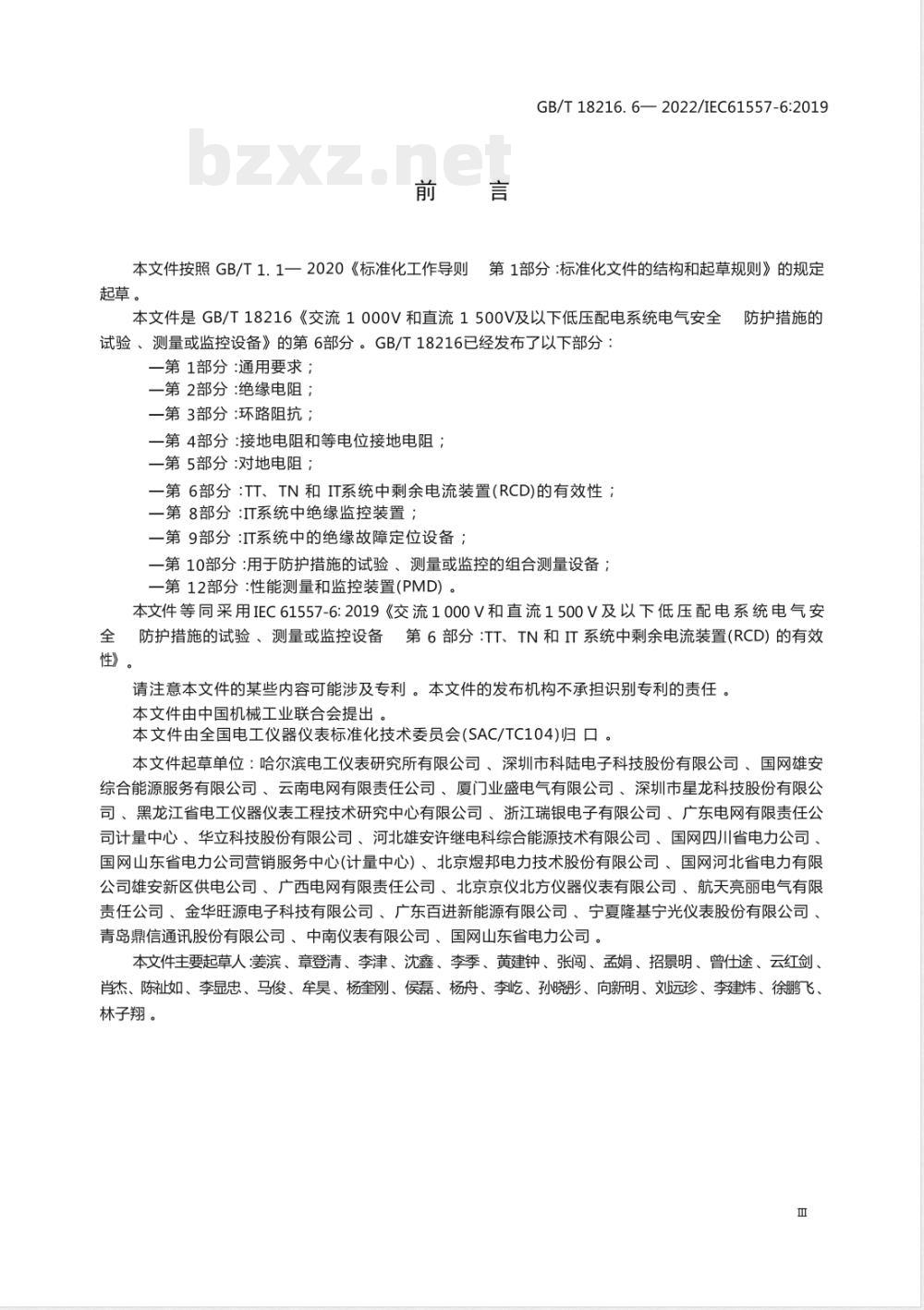

GB/T18216.62022/IEC61557-6:2019本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T18216《交流1000V和直流1500V及以下低压配电系统电气安全防护措施的
试验、测量或监控设备》的第6部分。GB/T18216已经发布了以下部分：一第1部分：通用要求；
一第2部分：绝缘电阻：Www.bzxZ.net
一第3部分：环路阻抗；
一第4部分：接地电阻和等电位接地电阻；一第5部分：对地电阻：
一第6部分：TT、TN和IT系统中剩余电流装置（RCD)的有效性；一第8部分：IT系统中绝缘监控装置；一第9部分：IT系统中的绝缘故障定位设备；一第10部分：用于防护措施的试验、测量或监控的组合测量设备；一第12部分：性能测量和监控装置(PMD）。本文件等同采用IEC61557-6:2019《交流1000V和直流1500V及以下低压配电系统电气安全
防护措施的试验、测量或监控设备第6部分TT、TN和IT系统中剩余电流装置（RCD）的有效性》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。本文件起草单位：哈尔滨电工仪表研究所有限公司、深圳市科陆电子科技股份有限公司、国网雄安综合能源服务有限公司、云南电网有限责任公司、厦门业盛电气有限公司、深圳市星龙科技股份有限公司、黑龙江省电工仪器仪表工程技术研究中心有限公司、浙江瑞银电子有限公司、广东电网有限责任公司计量中心、华立科技股份有限公司、河北雄安许继电科综合能源技术有限公司、国网四川省电力公司、国网山东省电力公司营销服务中心（计量中心）、北京煜邦电力技术股份有限公司、国网河北省电力有限公司雄安新区供电公司、广西电网有限责任公司、北京京仪北方仪器仪表有限公司、航天亮丽电气有限责任公司、金华旺源电子科技有限公司、广东百进新能源有限公司、宁夏隆基宁光仪表股份有限公司、青岛鼎信通讯股份有限公司、中南仪表有限公司国网山东省电力公司。本文件主要起草人姜滨、章登清、李津、沈鑫、李季、黄建钟、张闯、孟娟、招景明、曾仕途、云红剑、肖杰、陈让如、李显忠、马俊、牟昊、杨奎刚、侯磊、杨舟、李屹吃、孙晓彤、向新明、刘远珍、李建炜、徐鹏飞、林子翔。

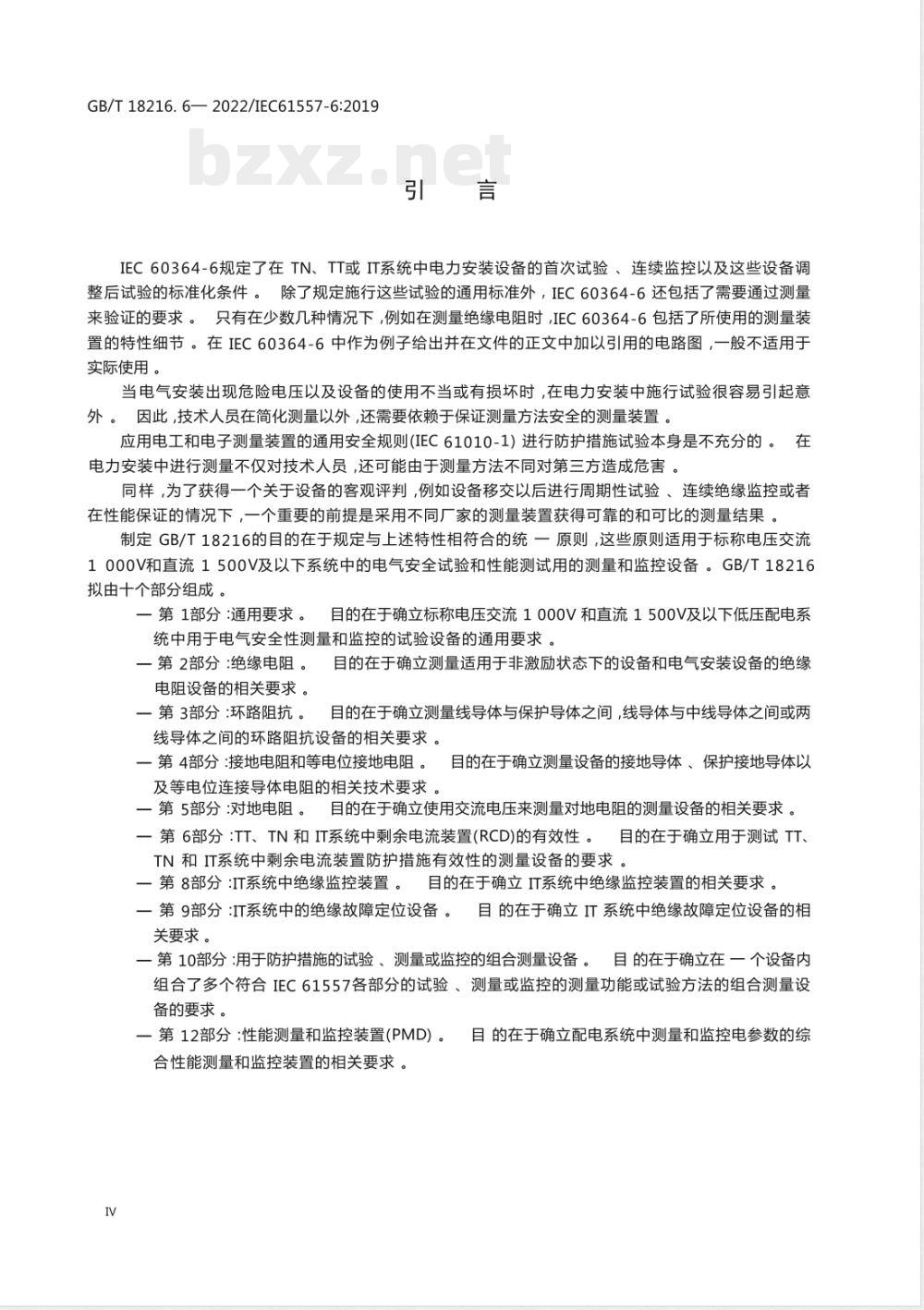

GB/T18216.62022/IEC61557-6:2019引言
IEC60364-6规定了在TN、TT或IT系统中电力安装设备的首次试验、连续监控以及这些设备调整后试验的标准化条件。除了规定施行这些试验的通用标准外，IEC60364-6还包括了需要通过测量来验证的要求。只有在少数几种情况下，例如在测量绝缘电阻时，IEC60364-6包括了所使用的测量装置的特性细节。在IEC60364-6中作为例子给出并在文件的正文中加以引用的电路图，一般不适用于实际使用。
当电气安装出现危险电压以及设备的使用不当或有损坏时，在电力安装中施行试验很容易引起意外。因此，技术人员在简化测量以外，还需要依赖于保证测量方法安全的测量装置。应用电工和电子测量装置的通用安全规则(IEC61010-1）进行防护措施试验本身是不充分的。在电力安装中进行测量不仅对技术人员，还可能由于测量方法不同对第三方造成危害。同样，为了获得一个关于设备的客观评判，例如设备移交以后进行周期性试验、连续绝缘监控或者在性能保证的情况下，一个重要的前提是采用不同厂家的测量装置获得可靠的和可比的测量结果。制定GB/T18216的目的在于规定与上述特性相符合的统一原则，这些原则适用于标称电压交流1000V和直流1500V及以下系统中的电气安全试验和性能测试用的测量和监控设备。GB/T18216拟由十个部分组成。
一第1部分：通用要求。目的在于确立标称电压交流1000V和直流1500V及以下低压配电系统中用于电气安全性测量和监控的试验设备的通用要求。一第2部分：绝缘电阻。目的在于确立测量适用于非激励状态下的设备和电气安装设备的绝缘电阻设备的相关要求。
一第3部分环路阻抗。
自的在于确立测量线导体与保护导体之间，线导体与中线导体之间或两线导体之间的环路阻抗设备的相关要求。一第4部分：接地电阻和等电位接地电阻。目的在于确立测量设备的接地导体、保护接地导体以及等电位连接导体电阻的相关技术要求一第5部分：对地电阻。目的在于确立使用交流电压来测量对地电阻的测量设备的相关要求。一第6部分：TT、TN和IT系统中剩余电流装置(RCD)的有效性。目的在于确立用于测试TT、TN和IT系统中剩余电流装置防护措施有效性的测量设备的要求。一第8部分：IT系统中绝缘监控装置。目的在于确立IT系统中绝缘监控装置的相关要求。一第9部分:IT系统中的绝缘故障定位设备。目的在于确立IT系统中绝缘故障定位设备的相关要求。
一第10部分：用于防护措施的试验、测量或监控的组合测量设备。自的在于确立在一个设备内组合了多个符合IEC61557各部分的试验、测量或监控的测量功能或试验方法的组合测量设备的要求。
一第12部分：性能测量和监控装置（PMD）。目的在于确立配电系统中测量和监控电参数的综合性能测量和监控装置的相关要求。IV

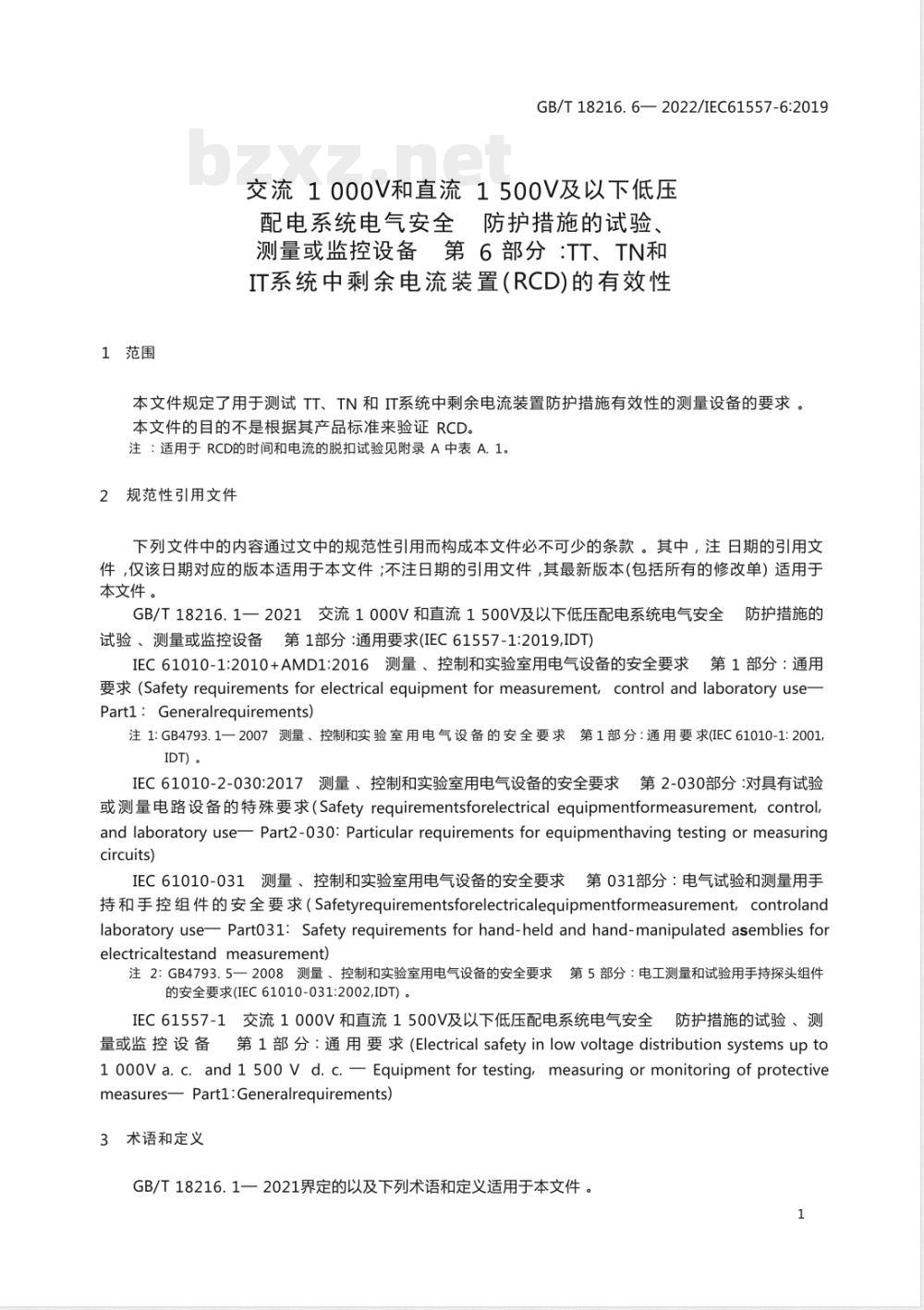

1范围
GB/T18216.6—2022/IEC61557-6:2019交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第6部分：TT、TN和IT系统中剩余电流装置（RCD)的有效性本文件规定了用于测试TT、TN和IT系统中剩余电流装置防护措施有效性的测量设备的要求。本文件的目的不是根据其产品标准来验证RCD。注：适用于RCD的时间和电流的脱扣试验见附录A中表A1。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18216.1—2021交流1000V和直流1500V及以下低压配电系统电气安全防护措施的
试验，测量或监控设备第1部分：通用要求(IEC61557-1:2019,IDT)）IEC61010-1:2010+AMD1:2016测量、控制和实验室用电气设备的安全要求第1部分：通用要求(Safetyrequirementsforelectricalequipmentformeasurement,controland laboratory usePartl：Generalrequirements)
注1:GB4793.1—2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求(IEC61010-1:2001IDT)
IEC61010-2-030:2017测量、控制和实验室用电气设备的安全要求第2-030部分：对具有试验或测量电路设备的特殊要求（Safetyrequirementsforelectricalequipmentformeasurement，control,andlaboratoryuse—Part2-03o:Particularrequirementsforequipmenthavingtestingormeasuringcircuits)
IEC61010-031测量、控制和实验室用电气设备的安全要求第031部分：电气试验和测量用手持和手控组件的安全要求（Safetyrequirementsforelectricalequipmentformeasurement，controlandlaboratoryuseParto31:Safetyrequirementsforhand-heldandhand-manipulatedasembliesfoelectricaltestandmeasurement)注2:GB4793.5一2008测量、控制和实验室用电气设备的安全要求第5部分：电工测量和试验用手持探头组件的安全要求(IEC61010-031:2002,IDT）。IEC61557-1交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第1部分：通用要求（Electricalsafetyinlowvoltagedistributionsystemsupto1oooVa.c.and15oo V d.c.Equipment fortesting,measuringormonitoringof protectivemeasures—Partl:Generalrequirements3术语和定义
GB/T18216.1一2021界定的以及下列术语和定义适用于本文件。1
GB/T18216.6—2022/IEC61557-6:2019ISO和IEC维护用于标准化的术语数据库，地址如下：一IEC术语库：htp://electropedia.org/;一ISo术语库：htp://iso.org/obp。3.1
earthfaultcurent
接地故障电流
由于绝缘失效而流向大地的电流[来源GB/T2900.70—2008,442-01-23]3.2
剩余电流
residualcurent
流过剩余电流装置主回路电流失量和的有效值(RMS）。[来源：GB/T2900.70—2008.442-05-19.有修改】3.3
ratedresidualoperatingcurent额定剩余动作电流
为剩余电流设计的故障电流值。3.4
剩余动作电流
residualoperatingcurent
使剩余电流装置在规定条件下动作的剩余电流值[来源：GB/T2900.70—2008,442-05-20,有修改]3.5
泄漏电流
leakagecurent
正常运行状况下，在不期望的对地可导电路径内流过的电流。[来源：GB/T2900.73—2008,195-05-15.有修改]3.6
试验电阻
testresistance
试验中用来产生故障电流所需的电阻3.7
对地电阻
resistancetoearth
对地阻抗的实部。
[来源:GB/T2900.73—2008,195-01-18]4要求
4.1通用要求
除了GB/T18216.1一2021中第4章的要求外，还应符合本文件第4章的要求。测量设备使用的试验导线和试验探头应满足IEC61010-031的要求。拟在配电系统上进行测量的设备至少应定为IEC61010-2-030:2017的测量类别Ⅲ。拟在电气设备上进行测量的设备至少应定为IEC61010-2-030:2017的测量类别Ⅱ。2
4.2功能
4.2.1脱扣电流的测量
GB/T18216.6—2022/IEC61557-6:2019测量设备应能指示保护装置的剩余动作电流是否以及何时小于或等于额定剩余动作电流。应使用正弦或源自电源的准正弦试验电流进行试验根据表1计算的试验电流的工作不确定度不应超过额定剩余动作电流的+10%。根据表1确定的剩余动作电流测量的工作不确定度不应超过额定剩余动作电流的±10%。若测量设备是用于测试30mA或以下的剩余电流装置（RCD）而辅助保护安装时，则该测量设备应提供5倍额定剩余动作电流试验的能力，试验时间应限定为40mS。进行脱扣时间测量时，只要故障电压保持低于接触电压限值，则此试验时间限值无需应用。如果测量设备能产生半波试验电流，则可选择使用半波试验电流测试对脉冲电流敏感的RCD。在这种情况下，试验设备应能同时进行两种极性试验。如果测量设备拟用于含B型RCD的试验，则试验电流应为逐渐增加的平滑直流剩余电流。注：平滑直流电流是指交流纹波峰-峰值小于10%的电流。如果试验电流线性增加则增加速率5s内不应大于2Isn。如果试验电流步进增加，则每步增加不应超过Ia/30的2倍，且增加速率5s内不应大于2Ian尽可能用试验电流的两个极性进行试验。剩余电流的测量工作不确定度不应超过额定剩余动作电流的±10%，且渐增试验电流最大值的工作不确定度不大于2倍额定剩余动作电流的+10%。4.2.2不脱扣功能
当包含50%或更低的额定剩余动作电流试验，来测试妨碍RCD脱扣的抗扰性时，通用型RCD的最小试验时间应为0.3S,S型RCD的最小试验时间应为0.5S。保护装置不应动作。当包含50%或更低的额定剩余动作电流不脱扣试验时，被校准的试验电流的工作不确定度应在表1规定的不脱扣试验电流的0%~-10%范围内。如果试验的目的是评估其他参数（例如：故障电压），则最小试验周期可较短一些，但不少于额定频率的一个周期。
4.2.3故障电压指示
测量设备应能指示保护装置在额定剩余动作电流下的故障电压是否小于或等于常规的接触电压限值。该试验在有探针或没有探针的情况下均可进行。可通过显示故障电压值或使用其他明显的指示器来提供指示。如果故障电压值或故障电流的指示（在显示屏上显示或以其他方式指示）显示为剩余电流值，而不是额定的剩余动作电流值，则应在显示屏或测量中的设备上指出。否则，应根据公式（1)计算故障电压：UsU×
式中：
Ur一故障电压，单位为伏特(V）；Ur一常规接触电压限值，单位为伏特（V）；Lan一额定剩余动作电流，单位为安培（A）；I一剩余动作电流单位为安培（A）。（1)
根据表1确定的故障电压测量的工作不确定度应在0%~+20%范围内（以常规接触电压限值作为基准值）。
电压测量设备的内部电阻应至少为测量量程满刻度值的0.7kQ/V。宜考虑电压测量对故障电流3
GB/T18216.6—2022/IEC61557-6:2019测量的影响。
4.2.4脱扣时间的测量
测量设备应能测量额定剩余动作电流下RCD的脱扣时间或能指示是否符合最大允许脱扣时间。试验设备至少应包含正弦试验电流测量脱扣时间时，作为基准值的最大允许脱扣时间和符合表1的影响量的工作不确定度不应超过±10%。
如果采用不同的波形测量脱扣时间，制造厂商则宜在使用说明书中提供对相关结果解释的指南。4.3带指示器的测量
在测量设备带有指示器时，指示器的阈值应为不确定度的计算值。4.4采用额定剩余动作电流进行的试验在采用额定剩余动作电流进行试验时，应满足以下条件：一在过零时切换试验电流，
一向用户指示试验电流的开始阶段；一将试验时间限定为被测RCD的最大允许脱扣时间。测量脱扣时间时，试验周期的这些限值不适用。
4.5超过U的故障电压
在测量过程中，应预防被试系统内故障电压超过U，时的危险。这可以通过以下方式实现：一当出现故障电压大于U，时根据IEC61010-1:2010+AMD1:2016的图2，自动断开连接一以下列方式使用步进或连续可调的试验电阻R，，试验开始时的电阻允许3.5mA的最大电流流过（包含所有并联电路）。应确保进行明确的检测，例如通过电压表，来确定是否可以在不产生危险故障电压的情况下改变试验电阻。如果测量设备指示其测量端子处的电压值若存在系统电压以及带电导体与保护导体交换时，测量设备也应指示。
4.6过电压
当测量设备连接到设计的测量设备使用的配电系统的120%标称电压上，持续至少10min时，测量设备不应受到损害，使用者不应受到危险，保护装置不应动作。当测量设备意外连接到对地电压为它的额定电压的173%的电压上，持续至少1min时，测量设备不应被损坏，使用者不应受到危险，保护装置可以动作。5标志和使用说明书
5.1标志
除GB/T18216.1一2021中5.1和5.2的要求外，在测量设备上还应提供下列信息一标记测量设备或设计用于该设备的RCD的额定剩余动作电流一标记对地最大电压和额定测量类别。5.2试验电流波形的明确指示
测量设备应包含半波试验电流或直流试验电流时在两个方向上进行脱扣试验的指示（不同类型4
GB/T18216.6—2022/IEC61557-6:2019RCD的脱扣试验见附录A）。如果空间不够，应在RCD功能附近标记警告符号（按IEC61010-1：2010的表1符号14），或在显示器上给出警告。5.3使用说明书
除GB/T18216.1一2021中5.3规定外，测量设备的使用说明书上还应提供下列信息：一在测量电路没有探针以及保护导体与地之间存在的电压会影响测量时，有警告；一若测量电路采用N导体作为探针，试验开始前给出警告，以测试配电系统中性点与地之间的接。N导体与地之间可能存在的电压可能会影响测量；一剩余电流装置（RCD)之后的电路中的泄漏电流可能影响测量的警告；一如果试验设备指示了故障电压，则明确声明该电压是否与设备或保护装置的额定剩余动作电流有关。如果适用，还包括是否满足4.2.3的说明；一带有探针的测量电路的接地电极电阻不应超过制造商规定值的声明；一使用探针时，其他接地装置的电位场可能影响测量的警告；一特殊设计RCD中的特殊条件的警告，例如S型（选择性和耐冲击电流）；一可能会造成RCD之后的电路中的设备动作时间明显延长的警告。例如，此类设备可能连接了电容器或正在运转的电动机。
6试验
6.1通用要求
除了GB/T18216.1一2021中第6章给出的试验外，还应进行下列试验。这些试验应在所有额定剩余动作电流下进行，此外，如果适用，还应在额定剩余动作电流的50%和500%下进行
试验电路应既适用于在设备所设计用于的故障电压限值下进行试验，也适用于在每个量程的适当总接地电阻RA=RAmax下进行试验。试验电路应适用于所采用的每种试验方法，应遵守制造厂商的数据。注：最大接地电阻（Ram）由下式导出：Ramm=
式中：
U—常规的接触电压极限，单位为伏特(V）：an一额定剩余动作电流，单位为安培（A）。6.2工作不确定度
工作不确定度适用于IEC61557-1规定的额定工作条件及以下条件：一保护导体上对地或N导体的电压应低于1V(RMS）；一在测量过程中，系统电压稳定在±1V以内；一剩余电流装置（RCD）之后的电路中的泄漏电流可忽略：一系统电压在设备所设计用于的标称系统电压的85%~110%之间；一探针的电阻在制造厂商规定的限值范围内应根据表1计算工作不确定度。在此过程中，应在下列参比条件下计算基本不确定度一配电系统标称电压；
一配电系统标称频率；
GB/T18216.6—2022/IEC61557-6:2019一参比温度（23±2）℃：
一制造商声明的参比位置；
一保护导体免受外部电压；
—TT系统中辅助接地电极的电阻10002。表1、工作不确定度的计算
基本不确定度或影响量
基本不确定度
供电电压
探针电阻
系统电压
工作不确定度
其中：
R=例行试验：
T=型式试验：
A=基本不确定度；
E=改变量：
参比条件或规定的工作范围
参比条件
参比位置±90°
制造厂商规定的限值
0℃和35℃
制造厂商规定的限值内
标称电压的85%~110%
B[%]=±×100%;
F=基准值。
按GB/T18216相关部分的要求或试验本文件的6.2
GB/T18216.1—2021的4.2
GB/T18216.1—2021的4.2和4.3
GB/T18216.1—2021的4.2
本文件的6.3
本文件的6.3
本文件的6.2
按表1计算的工作不确定度不应超过4.1、4.2、4.3和4.4规定的限值。6.3故障电压
试验类型
在测量故障电压时，应分别在有探头或无探头的情况下，测试是否符合允许的工作不确定度。应测试所有测量是否符合4.5规定。应在所有量程内测试是否符合4.2.3规定的内部电阻条件(型式试验）。6.4连接的电压高于标称电压时的试验应测试是否符合4.5的要求（例行试验）。6.5过电压
应测试是否符合4.5和4.6要求的允许过载(型式试验）。6
附录A
(资料性）
GB/T18216.6—2022/IEC61557-6:2019不同类型RCD适用的脱扣试验（时间和电流）不同类型RCD的脱扣试验如表A.1所示。表A.1不同类型RCD的脱扣试验
RCD类型
交流正弦试验电流
注：脱扣时间限值见GB/T16895.21—2020交流半波试验电流
（脉动直流试验电流）
不适用
上升平稳直流试验电流
不适用
不适用
不适用
GB/T18216.6-2022/IEC61557-6:2019[1]
参考文献
GB/T2900.70—2008电工术语
电器附件（IEC60050-442:1998IDT)GB/T2900.73—2008电工术语接地与电击防护(IEC60050-195:1998,MOD）GB/T16895.21—2020低压电气装置第4-41部分：安全防护电击防护(IEC60364-4-41:2017IDT)IEC60359:2001Electricalandelectronicmeasurementequipment—ExpresionofperformanceIEC60364-6
Lowvoltageelectricalinstalations-Part6:VerificationIEc61oo8-1Residualcurentoperatedcircuit-breakerswithoutintegralovercurentprotection[6]
forhouseholdandsimilaruses(RCCBs)—Partl:Generalrules[7]
IEC61009-1
Residualcurentoperatedcircuit-breakerswithintegralovercurentprotectionforhouseholdandsimilaruses(RCBOs)—Partl:Generalrules
