【国家标准】 交流1000V和直流1500V及以下低压配电系统电气安全 防护措施的试验、测量或监控设备 第10部分：用于防护措施的试验、测量或监控的组合测量设备

ICS17.220.20
CCSN20

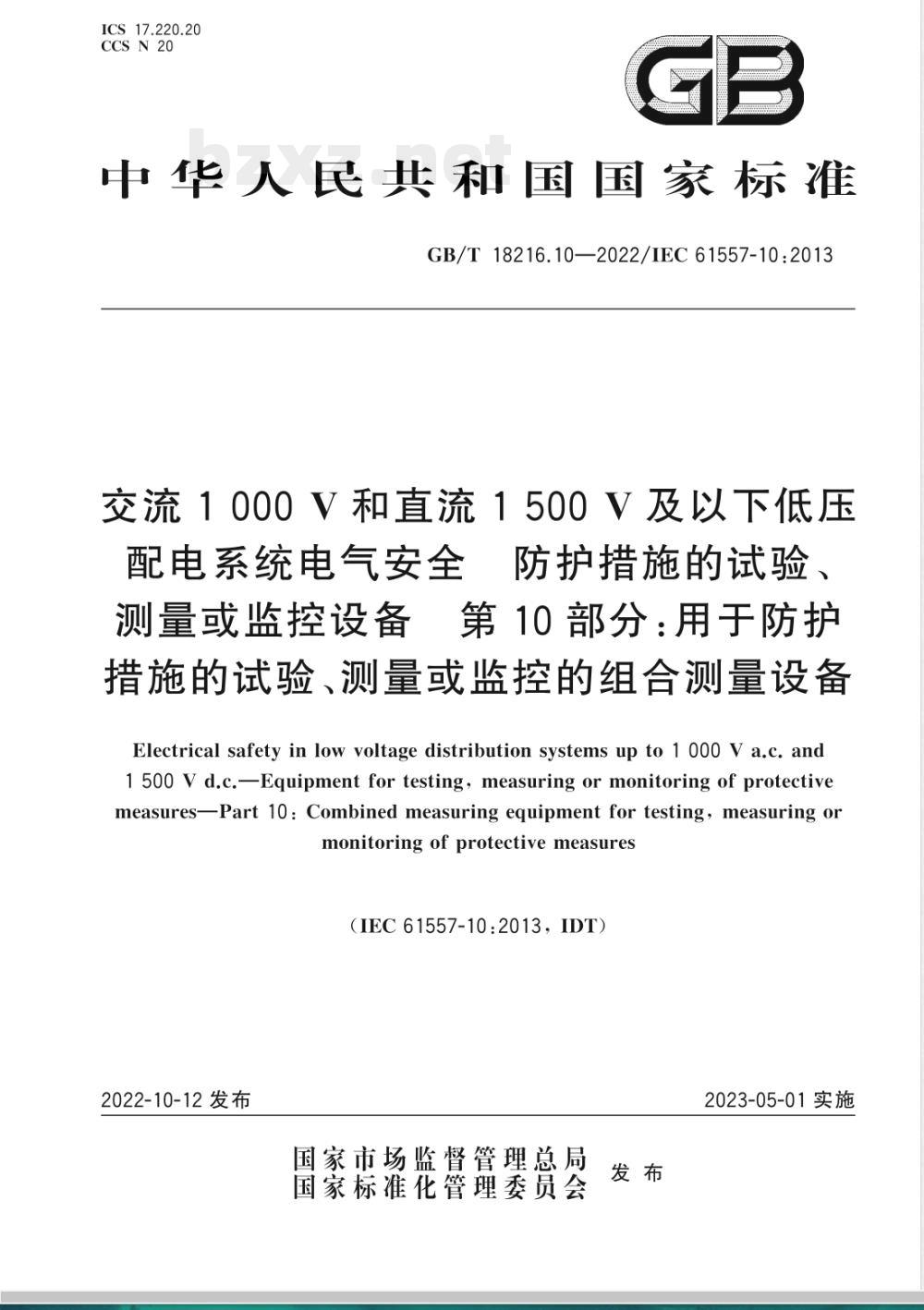

中华人民共和国国家标准
GB/T18216.10—2022/IEC61557-10:2013交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第10部分：用于防护措施的试验、测量或监控的组合测量设备Electrical safety in low voltage distribution systems up to 1 ooo V a.c. and1 5oo V d.c.Equipment for testing, measuring or monitoring of protectivemeasures-Part 10:Combined measuring equipment for testing,measuring ormonitoringofprotectivemeasures(IEC61557-10:2013，IDT)
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会
2023-05-01实施

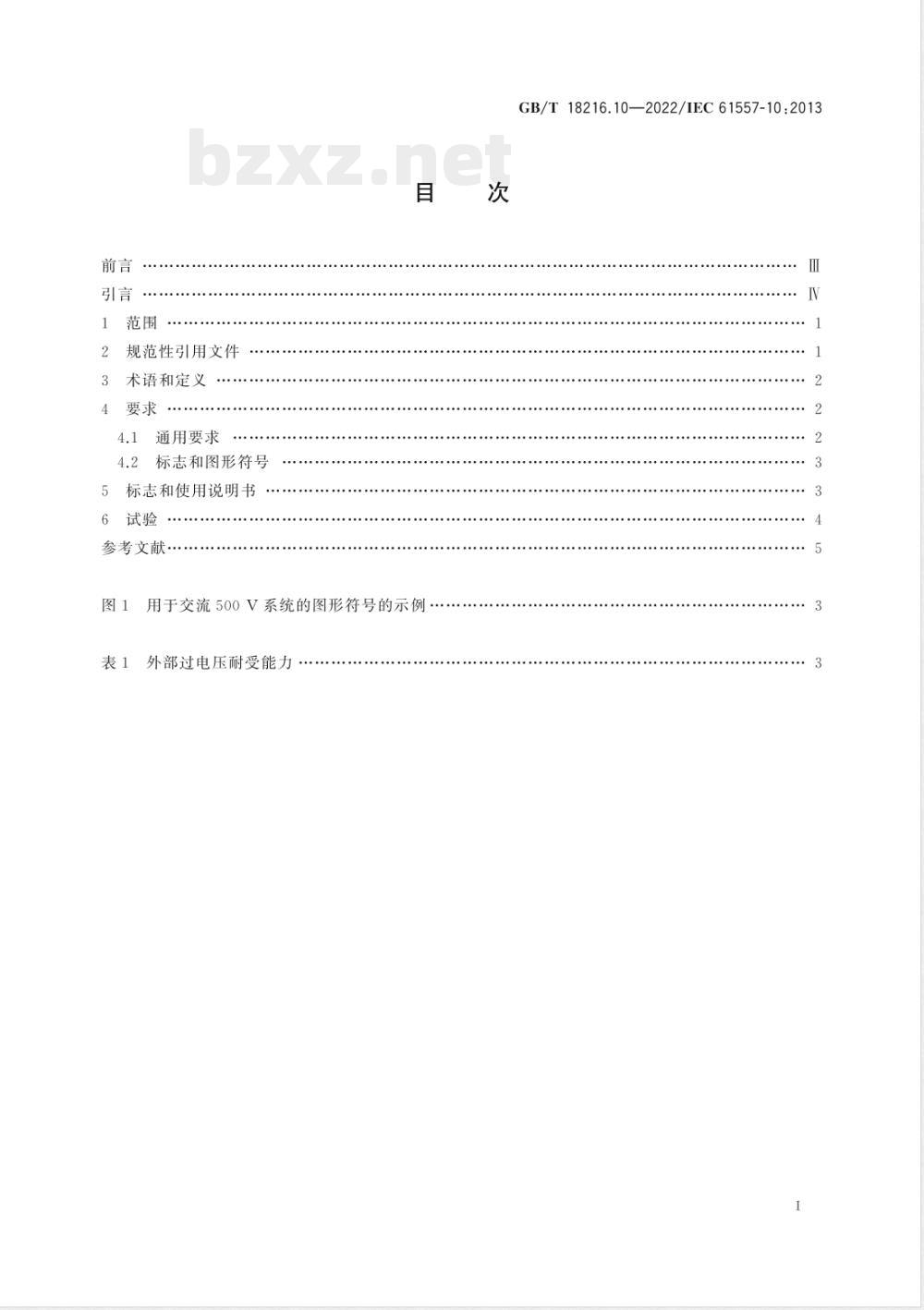

规范性引用文件
术语和定义
通用要求
标志和图形符号
标志和使用说明书
参考文献
用于交流500V系统的图形符号的示例表1外部过电压耐受能力

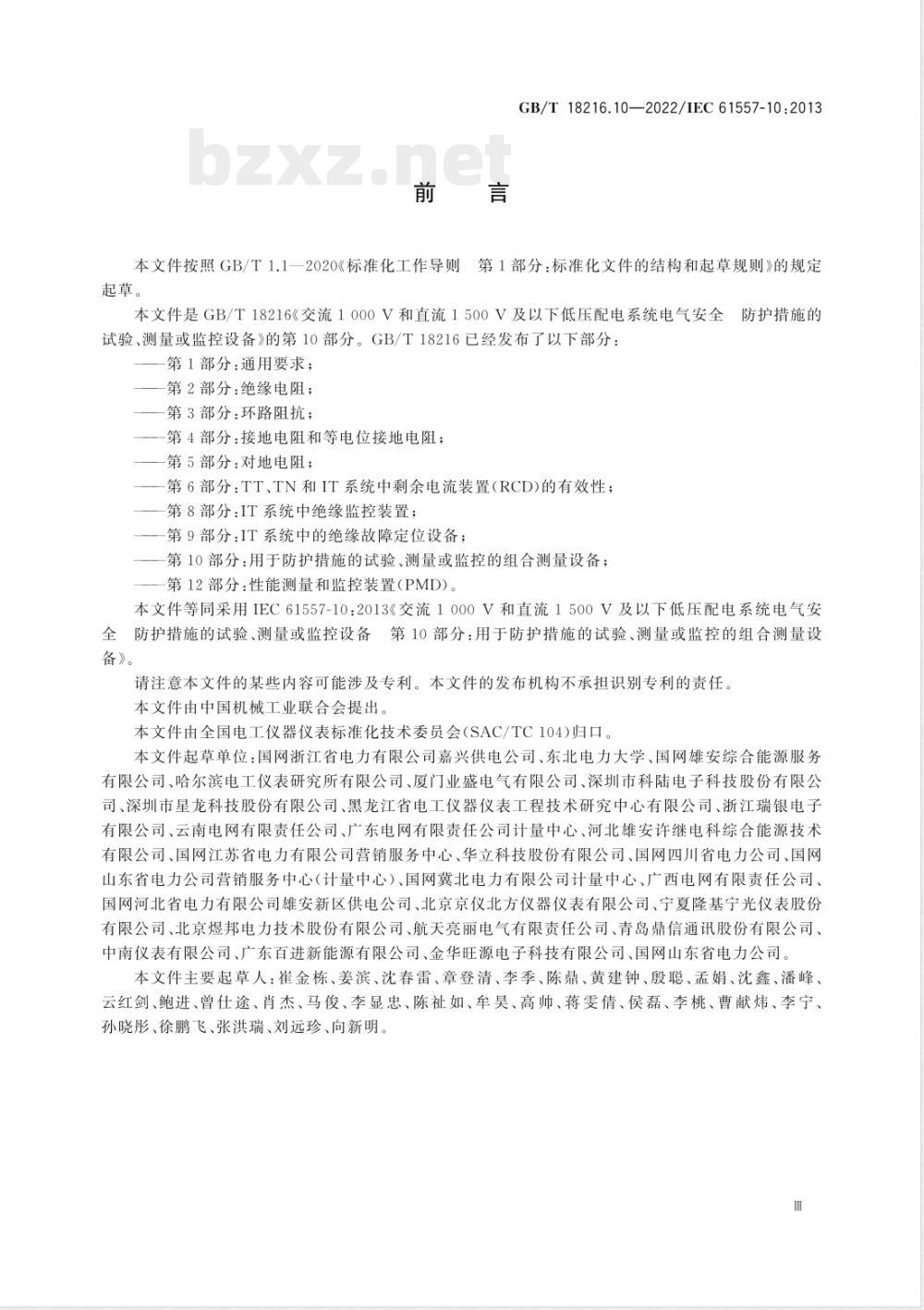

GB/T18216.10—2022/IEC61557-10:2013前言
GB/T18216.10—2022/1EC61557-10:2013本文件按照GB/T1.1—2020《标准化工作导则司第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T18216《交流1000V和直流1500V及以下低压配电系统电气安全防护措施的
试验、测量或监控设备》的第10部分。GB/T18216已经发布了以下部分：第1部分：通用要求；
一第2部分：绝缘电阻；
第3部分：环路阻抗；
—第4部分：接地电阻和等电位接地电阻；一第5部分：对地电阻；
第6部分：TT、TN和IT系统中剩余电流装置（RCD)的有效性；一第8部分：IT系统中绝缘监控装置：一第9部分：IT系统中的绝缘故障定位设备：一第10部分：用于防护措施的试验、测量或监控的组合测量设备；第12部分：性能测量和监控装置（PMD)。本文件等同采用IEC61557-10：2013《交流1000V和直流1500V及以下低压配电系统电气安防护措施的试验、测量或监控设备第10部分：用于防护措施的试验、测量或监控的组合测量设全
备》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。本文件起草单位：国网浙江省电力有限公司嘉兴供电公司、东北电力大学、国网雄安综合能源服务有限公司、哈尔滨电工仪表研究所有限公司、厦门业盛电气有限公司、深圳市科陆电子科技股份有限公司、深圳市星龙科技股份有限公司、黑龙江省电工仪器仪表工程技术研究中心有限公司、浙江瑞银电子有限公司、云南电网有限责任公司、广东电网有限责任公司计量中心、河北雄安许继电科综合能源技术有限公司、国网江苏省电力有限公司营销服务中心、华立科技股份有限公司、国网四川省电力公司、国网山东省电力公司营销服务中心（计量中心）、国网冀北电力有限公司计量中心、产西电网有限责任公司、国网河北省电力有限公司雄安新区供电公司、北京京仪北方仪器仪表有限公司、宁夏隆基宁光仪表股份有限公司、北京煜邦电力技术股份有限公司、航天亮丽电气有限责任公司、青岛鼎信通讯股份有限公司、中南仪表有限公司、广东百进新能源有限公司、金华旺源电子科技有限公司、国网山东省电力公司本文件主要起草人：崔金栋、姜滨、沈春雷、章登清、李季、陈鼎、黄建钟、殷聪、孟娟、沈鑫、潘峰、云红剑、鲍进、曾任途、肖杰、马俊、李显忠、陈社如、牟昊、高师、蒋雯倩、侯磊、李桃、曹献炜、李宁、孙晓彤、徐鹏飞、张洪瑞、刘远珍、向新明。m
GB/T18216.10—2022/IEC61557-10:2013引言
IEC60364-6规定了在TN、TT或IT系统中电力安装设备的首次试验、连续监控以及这些设备调整后试验的标准化条件。除了规定施行这些试验的通用标准外，IEC60364-6还包括了需要通过测量来验证的要求。只有在少数几种情况下，例如在测量绝缘电阻时，IEC60364-6包括了所使用的测量装置的特性细节。在IEC60364-6中作为例子给出并在文件的正文中加以引用的电路图，一般不适用于实际使用。
当电气安装出现危险电压以及设备的使用不当或有损坏时，在电力安装中施行试验很容易引起意外。因此，技术人员在简化测量以外，还需要依赖于保证测量方法安全的测量装置。应用电工和电子测量装置的通用安全规则（IEC61010-1）进行防护措施试验本身是不充分的。在电力安装中进行测量不仅对技术人员，还可能由于测量方法不同对第三方造成危害。同样，为了获得一个关于设备的客观评判，例如设备移交以后进行周期性试验、连续绝缘监控或者在性能保证的情况下，一个重要的前提是采用不同厂家的测量装置获得可靠的和可比的测量结果制定GB/T18216的目的在于规定与上述特性相符合的统一原则，这些原则适用于标称电压交流1000V和直流1500V及以下系统中的电气安全试验和性能测试用的测量和监控设备。GB/T18216拟由十个部分组成。
第1部分：通用要求。日的在于确立标称电压交流1000V和直流1500V及以下低压配电系统中用于电气安全性测量和监控的试验设备的通用要求。一第2部分：绝缘电阻。目的在于确立测量适用于非激励状态下的设备和电气安装设备的绝缘电阻设备的相关要求。
第3部分：环路阻抗。目的在于确立测量线导体与保护导体之间，线导体与中线导体之间或两线导体之间的环路阻抗设备的相关要求。第4部分：接地电阻和等电位接地电阻。目的在于确立测量设备的接地导体、保护接地导体以及等电位连接导体电阻的相关技术要求。第5部分：对地电阻。目的在于确立使用交流电压来测量对地电阻的测量设备的相关要求。一第6部分：TT、TN和IT系统中剩余电流装置（RCD)的有效性。目的在于确立用于测试TT、TN和IT系统中剩余电流装置防护措施有效性的测量设备的要求。第8部分：IT系统中绝缘监控装置。目的在于确立IT系统中绝缘监控装置的相关要求。第9部分：IT系统中的绝缘故障定位设备。目的在于确立IT系统中绝缘故障定位设备的相关要求
第10部分：用于防护措施的试验、测量或监控的组合测量设备。目的在于确立在一个设备内组合了多个符合IEC61557各部分的试验、测量或监控的测量功能或试验方法的组合测量设备的要求。
第12部分：性能测量和监控装置（PMD）。目的在于确立配电系统中测量和监控电参数的综合性能测量和监控装置的相关要求，IV
1范围
GB/T18216.10-—2022/IEC61557-10:2013交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第10部分：用于防护措施的试验、测量或监控的组合测量设备本文件规定了在一个设备内组合了多个符合IEC61557各部分的试验、测量或监控的测量功能或试验方法的组合测量设备的要求。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
IEC61010-2-030：2017测量、控制和实验室用电气设备的安全要求第2-030部分：试验或测量电路的特殊要求（Safetyrequirementsforelectrical equipmentformeasurement，control，andlaboratory usePart 2-o3o:Particular requirements for equipment having testing and measuringcircuits)
IEC61557-1交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第1部分：通用要求（Electricalsafetyinlowvoltagedistributionsystemsupto1oooVa.c.and15ooVd.c.Equipmentfortesting,measuringormonitoringofprotectivemeasures—Part l:General requirements)注1：GB/T18216.1—2021交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第1部分：通用要求（IEC61557-12019.IDT），IEC61557-2交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第2部分：绝缘电阻（ElectricalsafetyinlowvoltagedistributionsystemsuptoIooo V a.c. and 1 500 V d.c.Equipment for testing, measuring or monitoring of protectivemeasures-Part2:Insulationresistance)注2：GB/T18216.2—2021交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第2部分：绝缘电阻（IEC61557-2：2019.IDT)。IEC61557-3交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第3部分：环路阻抗（Electricalsafetyinlowvoltagedistributionsystemsupto1oooV a.c.and 1 5o0 Vd.c.Equipment for testing,measuring or monitoring of protectivemeasuresPart3:Loopimpedance)注3：GB/T18216.3—2021交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第3部分：环路阻抗（IEC61557-3：2019.IDT），1）：原文是IEC61010-2-030：2010，已废止，最新版本为IEC61010-2-0302017，引用到的相关技术内容没有变化。1
GB/T18216.102022/IEC61557-10:2013IEC61557-4交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第4部分：接地电阻和等电位接地电阻（Electricalsafetyinlowvoltagedistributionsystems up to 1 ooo V a.c. and 1 5oo V d.c.Equipment for testing, measuring or monitoring ofprotective measuresPart 4:Resistance of earth connection and equipotential bonding)注4：GB/T18216.4—2021交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第4部分：接地电阻和等电位接地电阻（IEC61557-4：2019，IDT），IEC61557-5交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第5部分：对地电阻（Electricalsafetyinlowvoltagedistributionsystemsupto1 o0o V a.c.and 1 500 V d.c.Equipment for testing,measuring or monitoring of protectivemeasures-Part5:Resistanceto earth)注5：GB/T18216.5—2021交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第5部分：对地电阻（IEC61557-5：2019,IDT）。IEC61557-6交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验，测量或监控设备第6部分：TT、TN和IT系统中剩余电流装置（RCD）的有效性（Electricalsafetyinlowvoltage distribution systems up to1 0oo V a.c.and1 50o V d.c.Equipment for testing,measuring ormonitoring of protective measures-Part 6:Effectiveness of residual current devices(RCD)in TT,TNand IT systems)
注6：GB/T18216.6-2022交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第6部分：TT、TN和IT系统中剩余电流装置（RCD)的有效性（IEC61557-6：2019.IDT）。IEC61557-7交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第7部分：相序（Electrical safetyinlowvoltagedistributionsystemsupto1o0oVa.c.and 1 5oo V d.c.-Equipment for testing,measuring or monitoring of protective measures-Part 7:Phase sequence)
3术语和定义
IEC61557-1、IEC61557-2、IEC61557-3、IEC61557-4、IEC61557-5、IEC61557-6和IEC61557-7界定的以及下列术语和定义适用手本文件。3.1
组合测量设备
combinedmeasuringequipment
将多个全部或部分符合IEC61557其他部分的试验、测量或监控的测量功能或试验方法组合在一起的设备。
extraneousovervoltage
外部过电压
施加在组合测量设备端子上，以测试过压耐受能力的电压。4要求www.bzxz.net
通用要求
4.1.1除IEC61557相关部分的要求外，下列要求也适用。4.1.2当符合IEC61557相关部分的最高外部过电压（见表1）意外施加到试验和测量端子的各个组合时，不应对用户产生危害，这些组合包括按功能和范围设置的每一种可能组合，即使其中的某些功能本身没有被IEC61557的第2部分～第7部分涵盖。2
GB/T18216.10—2022/IEC61557-10:20134.1.3作为试验和测量的端子以及用于保持指定探针或附件的端子均应进行试验。试验时，外部过电压的持续时间应为IEC61557各部分中标明的最长时间。表1外部过电压耐受能力
IEC61557相关部分
外部过电压和
持续时间
第2部分
第3部分
连续1.2×U.和
1.1倍相间电压
第4部分
防护连接
连续1.2XU。
第5部分
接地电阻
连续1.2XU。
注1：U。为对地电压[见IEC61557-1的2007年版（ED2.0)中3.3a)第6部分
连续1.2XU。和
1.1倍相间电压
第7部分
连续1.2XU。
注2：U为标称输出电压[见TEC61557-1的2007年版（ED2.0)中3.1和IEC61557-2的2007年版（ED2.0)中3.1]4.1.4施加外部过电压后，若组合测量设备的部件有损坏，则应明确指出该损坏。指示值和显示值不应导致对安全或不安全状况或条件的错误解释。仪器处于正常位置时，用户应能看得见该指示。4.1.5
、当施加外部过电压时，可以启动测量设备内的保护元件或保护电路。若设备的运行受到影响时，则依据IEC61557-2，用于测量或试验绝缘电阻的设备中的保护元件或电路的启动状态应指示。对预期的过载电流，保护元件或电路应具有足够的电压和电流分断能力。4.2标志和图形符号
当组合测量设备具有下列标志或图形符号之一时，施加的外部过电压可以减小到1.1倍线电压：a）标志：
不应用于电压高于.V的配电系统标志应用中文书写。
标志上所示的电压值应是最大线电压的1.1倍，b）用于交流500V系统的图形符号的示例如图1所示：A>v
用于交流500V系统的图形符号的示例图1
标志上所示的电压值应是最大线电压的1.1倍。带有标志a)或图形符号b)其中之一的组合测量设备应能耐受上述规定过电压1min，而无任何损坏。试验配置应符合4.1.2的规定，保护装置可按4.1.5启动若组合测量设备包含有绝缘电阻测量或试验功能，则该功能还应满足IEC61557-2的过电压要求。5
标志和使用说明书
IEC61557相关部分中规定的要求适用。若4.2的要求适用时，该标志应在正常使用位置清晰3
GB/T18216.10—2022/IEC61557-10:2013易读。
使用符合4.2的图形符号时，则应在用户手册明确解释相关图像符号的含义。试验
除了IEC61557相关部分规定的试验外，还应进行下列试验：按4.1或4.2使用外部过电压对组合测量设备的电压耐受能力进行型式试验；一检查保护装置的技术规范；
过载试验的电压源有驱动最大允许的过载电流的能力。若使用经认证的保护装置时，则试验可限于符合IEC61010-2-030：2017中101.3.1限制试验；2)第5章要求的符合性作为例行试验进行验证；一第6章试验的符合性形成文件。2）原文是IEC61010-2-030：2010，已废止，最新版本为IEC61010-2-030：2017，引用到的相关技术内容没有变化4
GB/T18216.10—2022/IEC61557-10:2013参考文献
[1]IEC60364-6LowvoltageelectricalinstallationsPart6:Verification[2]IEC61010-1:2010 Safetyrequirements for electrical equipmentformeasurement,control,and laboratory usePart l: General requirements[3]IEC61557-8Electrical safetyinlowvoltagedistributionsystemsupto1000Va.c.and15oo Vd.c.-Equipmentfor testing,measuring or monitoring of protectivemeasuresPart8:Insulation monitoring devices forIT systems[4].IEC 61557-9Electrical safety in lowvoltage distribution systemsup to 1 000 V a.c.and15oo Vd.c.Equipmentfor testing,measuring or monitoring of protective measuresPart 9:Equip-ment for insulation fault location in IT systems[5]IEC 61557-11 Electrical safety in lowvoltage distribution systems up to100o Va.c.and1 5oo V d.c.Equipment for testing,measuring or monitoring of protective measuresPart 1l:Effectiveness of residual currentmonitors(RCMs)typeAand typeBinTT,TN andITsystems[6]IEC 61557-12Electrical safety in lowvoltage distribution systemsup to1000 Va.c.and1 50o V d.c.Equipment for testing,measuring or monitoring of protective measuresPart 12:Powermeteringmeasuringandmonitoringdevices(PMD)[7]IEC 61557-13Electrical safety in lowvoltage distribution systems up to 1000 Va.c.and1 50o V d.c.-Equipment for testing,measuring or monitoring of protective measuresPart 13:Hand-held and hand-manipulated current clamps and sensors for measurement of leakage currents inelectricaldistributionsystems
