【QB轻工标准】 铝合金窗撑挡

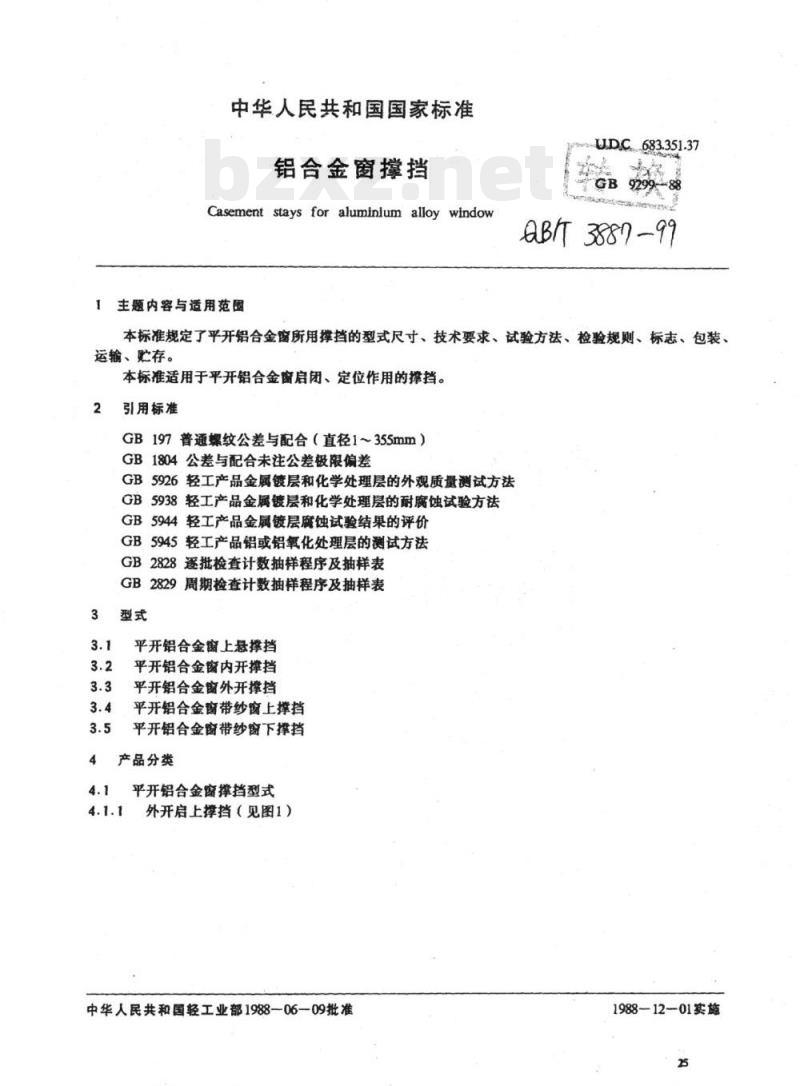

中华人民共和国国家标准
铝合金窗撑挡
Casement stays for aluminium alloy window主题内容与适用范围
UDC.683.351.37
GB9299
AB 3887-9%
本标准规定了平开铝合金窗所用撑挡的型式尺寸、技术要求、试验方法、检验规则、标志、包装、运输、存。
本标准适用于平开铝合金窗启闭、定位作用的撑挡。2
引用标准
GB197普通螺纹公差与配合（直径1~355mm）GB1804公差与配合未注公差极限偏差GB5926轻工产品金属镀层和化学处理层的外观质量测试方法GB5938轻工产品金属镀层和化学处理层的耐腐蚀试验方法GB5944轻工产品金属镀层腐蚀试验结果的评价GB5945轻工产品铝或铝氧化处理层的测试方法GB2828逐批检查计数抽样程序及抽样表GB2829周期检查计数抽样程序及抽样表型式
平开铝合金窗上悬撑挡
平开铝合金窗内开撑挡
平开铝合金窗外开撑挡
平开铝合金窗带纱窗上撑挡
平开铝合金窗带纱窗下撑挡
产品分类
平开铝合金窗撑挡型式

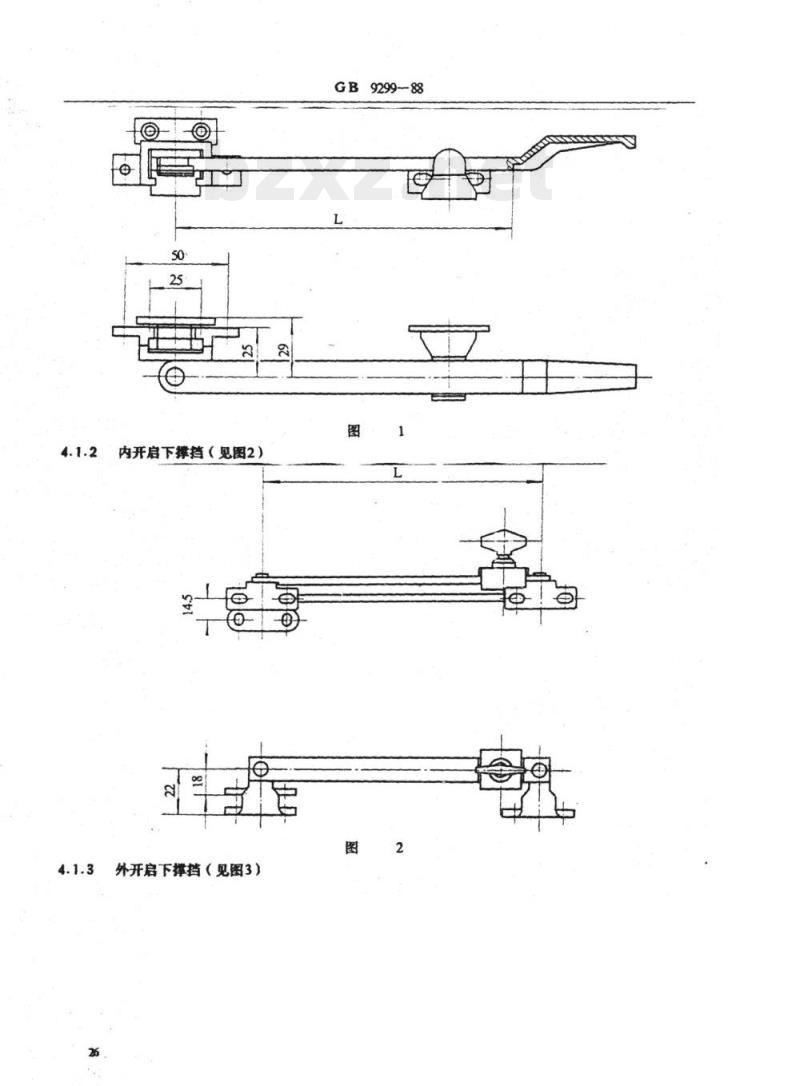

外开启上撑挡（见图1）
中华人民共和国轻工业部1988—06-09批准1988—12-01实施
内开启下撑挡（见图2）
外开启下撑挡（见图3）
929988

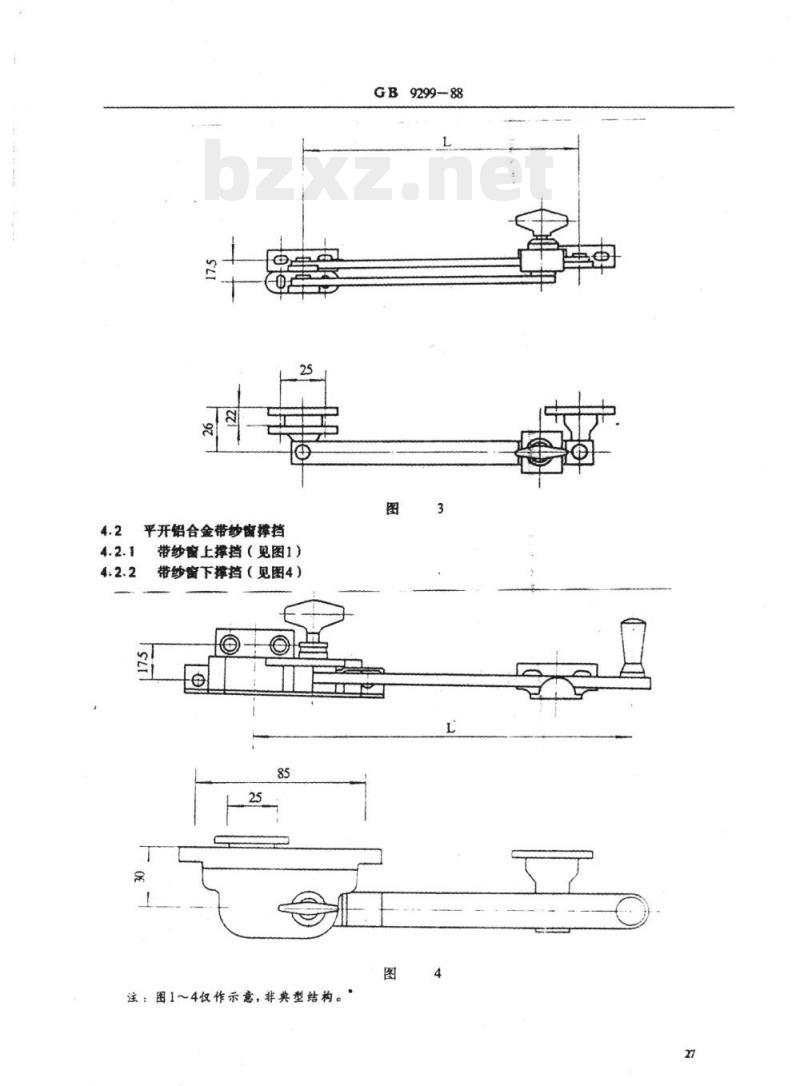

平开铝合金带纱窗撑挡
带纱窗上择档（见图1）
带纱窗下撑挡（见图4）
注：图1~4仅作示意，非典型结构。GB
9299-88

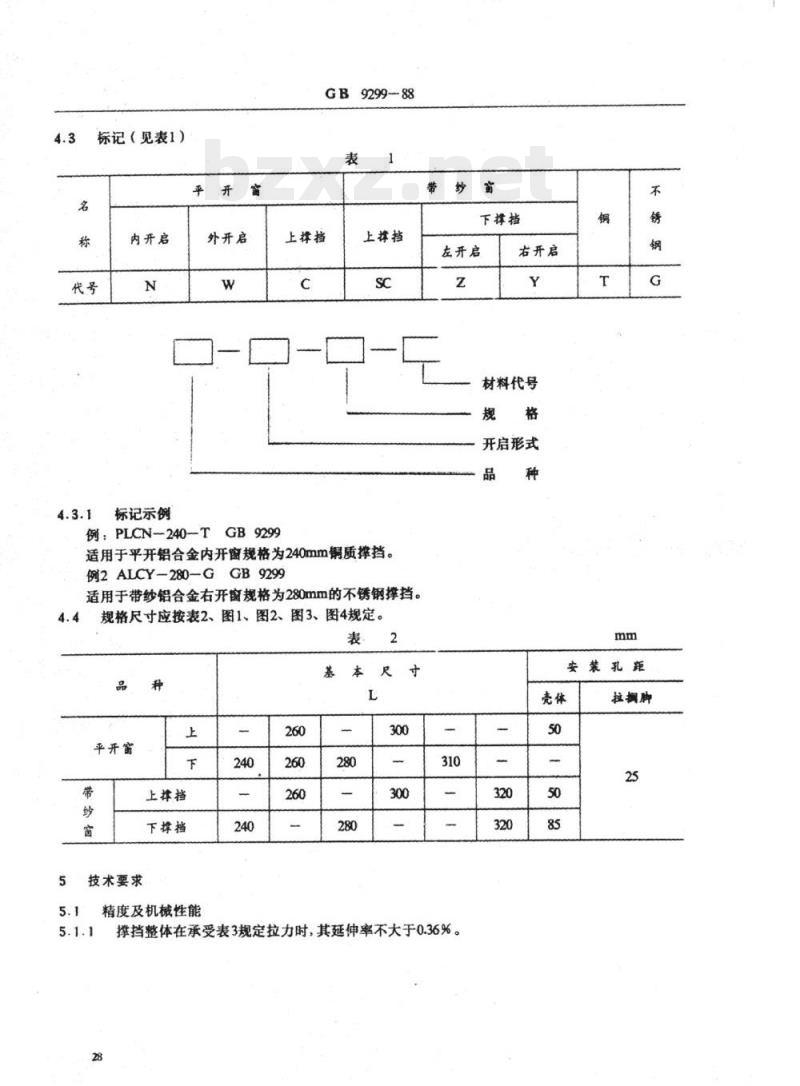

标记（见表1）
内开启
标记示例
外开启
例：PLCN-240-TGB9299
GB9299-88
上撑档
上撑挡
适用于平开铝合金内开窗规格为240mm铜质摔挡。例2ALCY-280—GGB9299
适用于带纱铝合金右开窗规格为280mm的不锈钢撑挡。4.4
规格尺寸应按表2、图1、图2、图3、图4规定。表
平开窗
上择挡
下撑挡
技术要求
精度及机械性能
带纱窗
下撑挡
左开启
右开启
材料代号
开启形式
撑挡整体在承受表3规定拉力时，其延伸率不大于0.36%。种
安装孔距
拉搁脚
产品等级
优等品
一级品
合格品
GB9299-88
整体受拉力
杆中间受压力
锁紧部受力

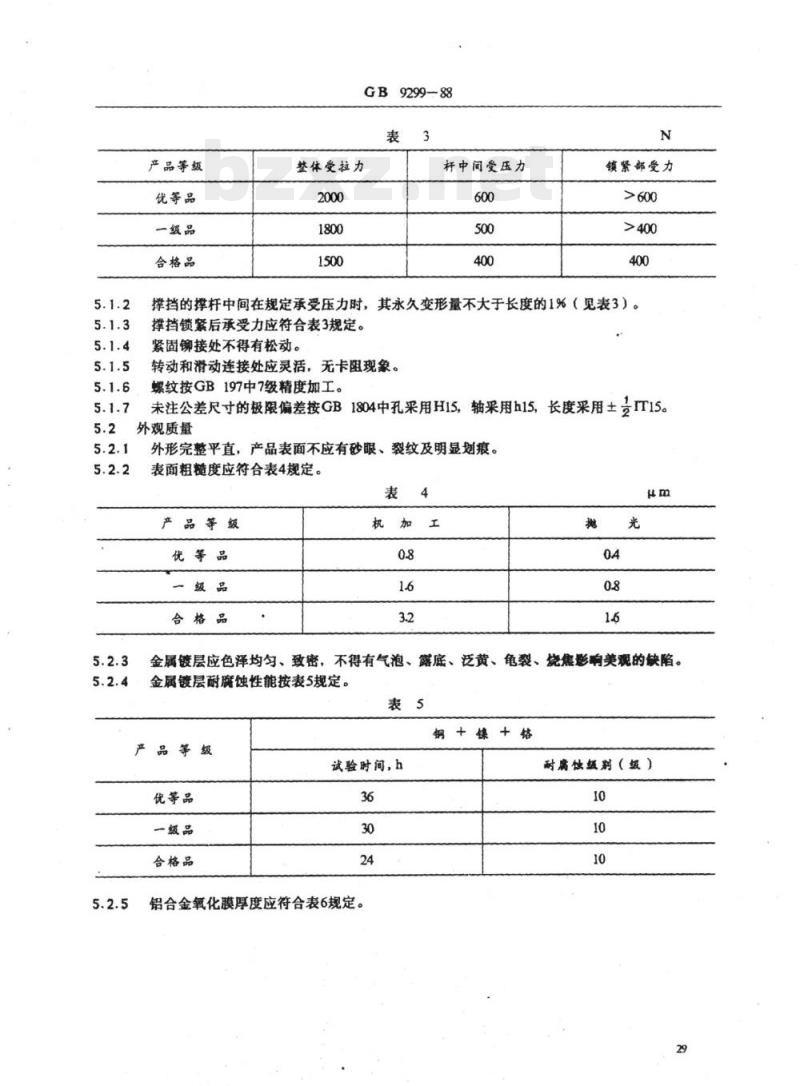

撑挡的撑杆中间在规定承受压力时，其永久变形量不大于长度的1%（见表3）。撑挡锁紧后承受力应符合表3规定。紧固铆接处不得有松动。
转动和滑动连接处应灵活，无卡阻现象。螺纹按GB197中7级精度加工。
未注公差尺寸的极限偏差按GB1804中孔采用H15，轴采用h15，长度采用土IT15外观质量
外形完整平直，产品表面不应有砂眼、裂纹及明显划痕。表面粗糙度应符合表4规定。
产品等级
优等品
一级品
合格品
机加工
金属镀层应色泽均匀、致密，不得有气泡、露底、泛黄、龟裂、烧焦影响美观的缺陷。金属镀层耐魔蚀性能按表5规定。表5
产品等级
优等品
一级品
合格品
试验时间，h
铝合金氧化膜厚度应符合表6规定。铜+镍+铬
耐腐蚀级别（级）
试验方法
产品等级
优等品下载标准就来标准下载网
一级品
合格品
GB9299-88
对择挡尺寸选用示值为0.02的游标卡尺进行检测。对5.1-1测试
铝合金氧化膜厚度
撑挡处于最大开启位置时固定在夹具上（见图5）（若撑挡有2根杆，应使两杆轴线平行）在规定拉力P作用下作试验。
一试验前长度
L2试验后长度
撑挡承受压力弯曲（5.12）试验的方法5
一变形量
在距离撑杆两端为0.2L处设两个支点，并在撑杆中点施加规定压力P（见图6）。P
锁紧承受力（5.1.3）的试验
拧紧撑挡锁紧螺钉，拧紧力矩为1.5N·m，沿撑挡杆方向（若有两杆，则两杆夹角为30°）施加压力，直至滑动，测该时锁紧力。6.5
对5.2.1和5.2.3按GB5926中2进行检验。表面粗糙度（5.2.2）检测按GB2926中3进行检验。金属镀层耐腐蚀（524）试验按GB5938及GB5944进行。铝合金氧化膜（525）试验按GB5945中1.2条立式光学计测定法进行。检验规则
GB9299-88
产品出厂前应经制造厂检验部门检验合格后方能出厂。7.2产品检验分交收检验和例行检验。7.2.1交收检验按GB2828的规定进行，采用一般检查水平Ⅱ，一次正常检查方案。检验项目及合格质量水平AQL按表7规定。
缺陷分类
重缺陷
轻缺陷
例行检验
检验项目
紧固钠接件
转动、滑动连接件
紧固螺钉处
表面粗糙度
有下列各种情况之一，应进行例行检验：a.新设计投产的产品；
b.连续生产中的产品，每年不少于一次；c.停产半年以上再生产时；
d.在设计、工艺或材料有重大改变时。7
检验章条
7.2.3例行检验按GB2829的规定进行。采用判别水平Ⅲ，一次抽样方案。检验项目、不合格质量水平（RQL）、判别数组（Ac、Re）见表8。表
缺陷分类
检验项目
拉力试验
弯曲试验
锁紧力试验
尺寸检验
金属镀层耐腐蚀性试验
铝合金氧化膜厚度试验
标志、包装、运输、贮存
本标准条款
产品应有商标或厂名标志，内包装应标有厂名、产品名称、型号、商标，外包装箱应有产品名称、型号、等级、商标、数量、重量、装箱单、出厂日期、厂名。8.2包装
内包装必须清洁、干燥，酸碱性应符合中性包装材料要求，并附有合格证。外包应牢固。31
8.3运输
产品在运输中严禁雨淋、受潮、碰撞。贮存
GB9299—88
产品应贮存在通风干燥的仓库中，相对度应小于80%。底层箱子应离地面200mm以上，并不得受腐蚀性气体的影响。在以上条件下，保质期一年。附加说明：
本标准由轻工业部中国室内成套用品总公司提出。本标准由全国建筑五金标准化质量检测中心归口。本标准由无锡市钢门钢窗附件厂、上海市建筑五金工业研究所负起草。32
