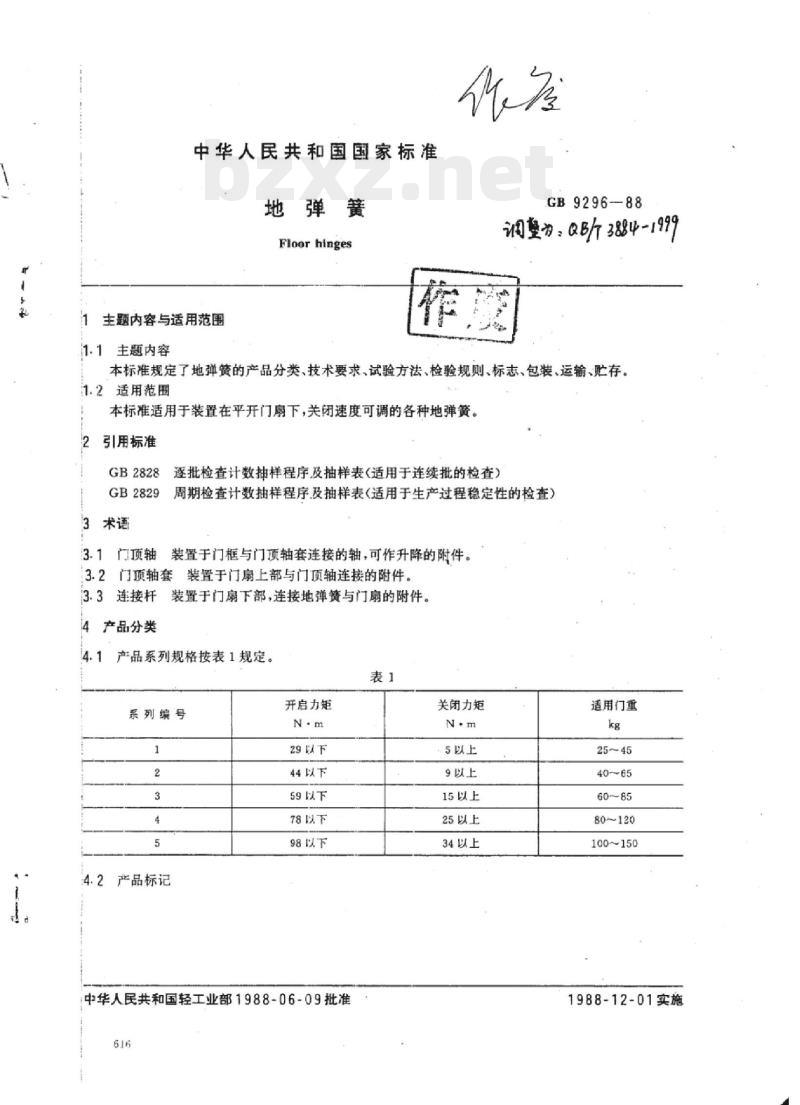

地弹簧
Floor hinges
GB9296-88
调：@B3884-199
主题内容与适用范围
1.1主题内容
本标准规定了地弹簧的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。1.2适用范围
本标准适用于装置在平开门扇下，关闭速度可调的各种地弹簧。引用标准
GB2828逐批检查计数样程序及抽样表（适用于连续批的检查）GB2829
周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）3术语
3.1门顶轴装置于门框与门顶轴套连接的轴，可作升降的附件。3.2门顶轴套装置于门扇上部与门顶轴连接的附件。3.3连接杆装置于门扇下部，连接地弹簧与门扇的附件。产品分类
产品系列规格按表1规定。
系列编号
4.2产品标记
开启力矩
29以下
44以下
59以下
78以下
98以下
中华人民共和国轻工业部1988-06-09批准616
关闭力矩
5以上
9以上
15以上
25以上
34以上
适用门重
80~120
100~150
1988-12-01实施

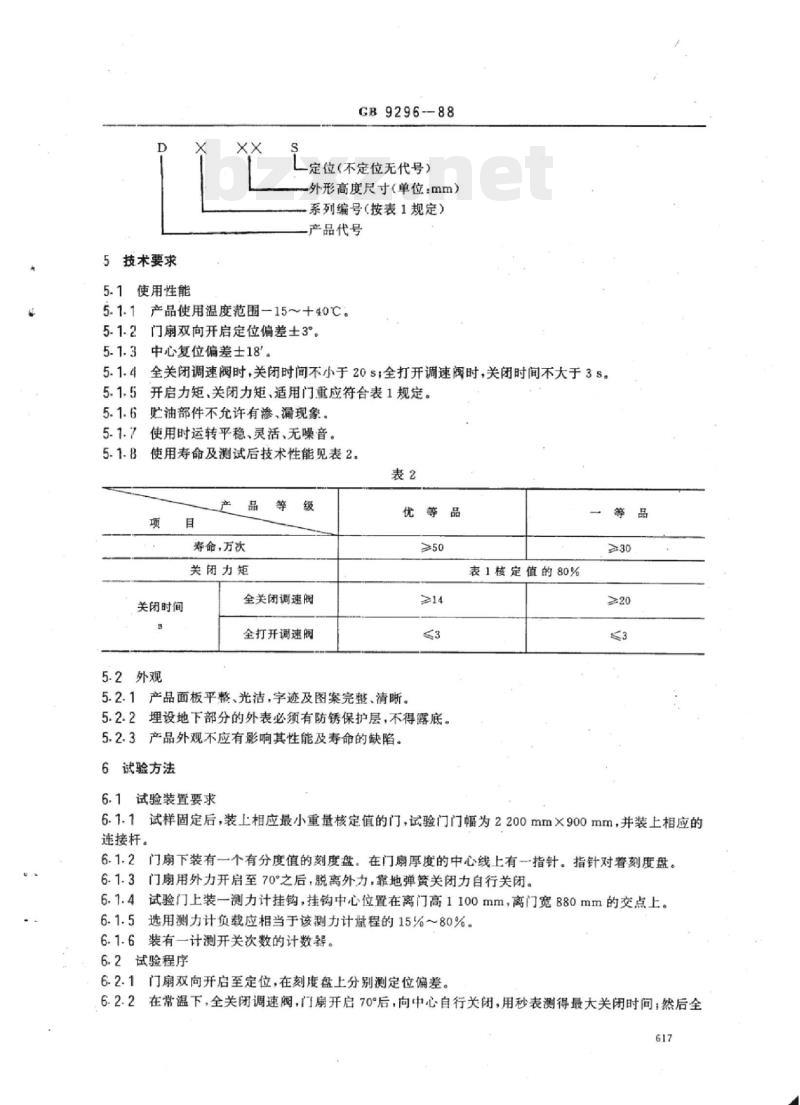

5技术要求
5.1使用性能
GB9296-88
定位（不定位无代号）
外形高度尺寸（单位：mm）
系列编号（按表1规定）
产品代号
5.1.1产品使用温度范围-15~+40℃。5.1.2门扇双向开启定位偏差土3°。5.1.3中心复位偏差士18°。
5-1.4全关闭调速阀时，关闭时间不小于20s;全打开调速阀时，关闭时间不大于3s。5.1.5开启力矩、关闭力矩、适用门重应符合表1规定。5.1.6贮油部件不允许有渗、漏现象。5.1.7使用时运转平稳、灵活、无噪音。5.1.8
使用寿命及测试后技术性能见表2。表2
寿命，万次
关闭力矩
关闭时间Www.bzxZ.net
5.2外观
全关闭调速阀
全打开调速阀
优等品
5.2.1产品面板平整、光洁，字迹及图案完整、清晰。5.2.2埋设地下部分的外表必须有防锈保护层，不得露底。5.2.3产品外观不应有影响其性能及寿命的缺陷。6试验方法
6.1试验装置要求
表1核定值的80%
6.1.1试样固定后，装上相应最小重量核定值的门，试验门门幅为2200mm×900mm，并装上相应的连接杆。
6.1.2门扇下装有一个有分度值的刻度盘。在门扇厚度的中心线上有一指针。指针对着刻度盘。6-1.3门扇用外力开启至70°之后，脱离外力，靠地弹簧关闭力自行关闭。6.1.4试验门上装一测力计挂钩，挂钩中心位置在离门高1100mm，离门宽880mm的交点上。6.1.5选用测力计负载应相当于该测力计量程的15%～80%。6.1.6装有一计测开关次数的计数器。6.2试验程序

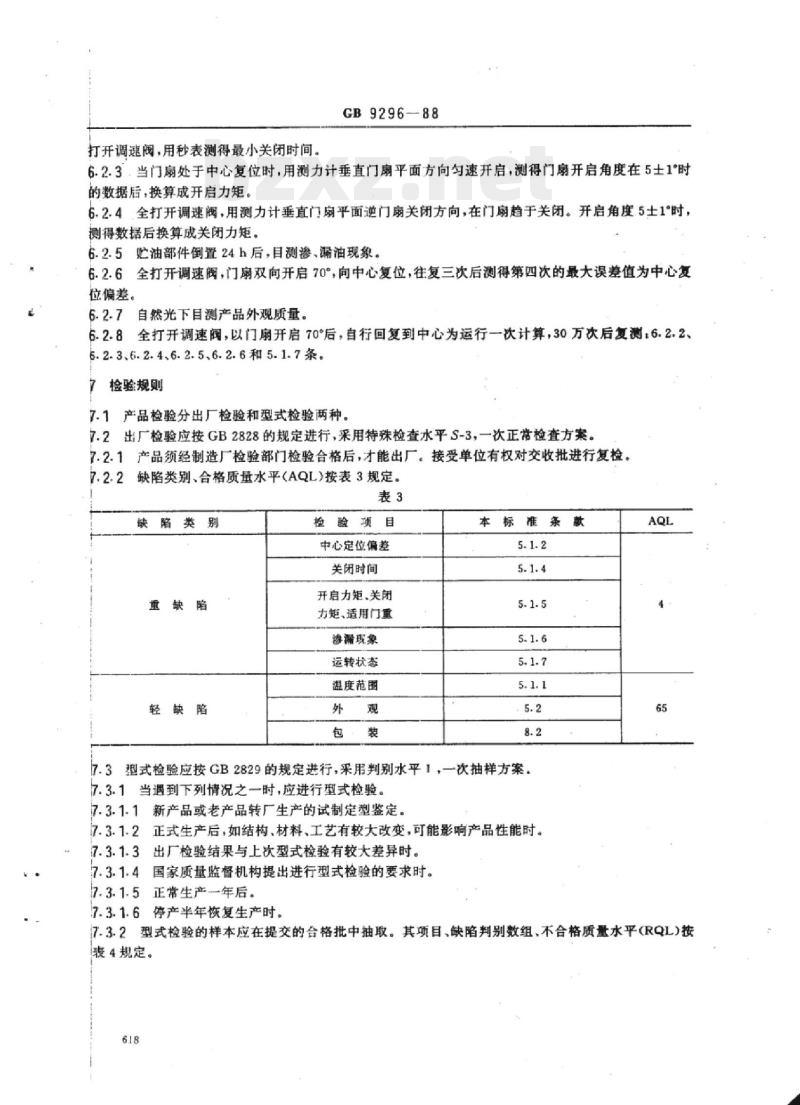

6.2.1门扇双向开启至定位，在刻度盘上分别测定位偏差。在常温下，全关闭调速阀，门扇开启70°后，向中心自行关闭，用秒表测得最大关闭时间；然后全6.2.2
打开调速阔，用秒表测得最小关闭时间。GB9296—88
6.2.3.当门扇处于中心复位时，用测力计垂直门扇平面方向匀速开启，测得门扇开启角度在5士1时的数据后，换算成开启力矩。
6.2.4全打开调速阀，用测力计垂直门扇平面逆门扇关闭方向，在门扇趋于关闭。开启角度5土1时，测得数据后换算成关闭力矩。
6.2.5贮油部件倒置24h后，目测参，漏油现象。6.2.6全打开调速阀，门扇双向开启70°，向中心复位，往复三次后测得第四次的最大误差值为中心复位偏差。
6.2.7自然光下目测产品外观质量。6.2.8全打开调速阀，以门扇开启70°后，自行回复到中心为运行一次计算，30万次后复测6.2.2、6.2.3、6.2.46.2.5.6.2.6和5.1.7条。检验规则
7.1产品检验分出厂检验和型式检验两种。7.2出厂检验应按GB2828的规定进行，采用特殊检查水平S-3，一次正常检查方案。7.2.1产品须经制造厂检验部门检验合格后，才能出厂。接受单位有权对交收批进行复检。7.2.2缺陷类别、合格质量水平（AQL）按表3规定。表3
缺陷类别
重缺陷
轻缺陷
检验项目
中心定位偏差
关闭时间
开启力矩、关闭
力矩，适用门重
渗滑现象
运转状态
温度范围
本标准条
型式检验应按GB2829的规定进行，采用判别水平1，一7.3
一次抽样方案。
7.3.1当遇到下列情况之一时，应进行型式检验。7.3.1.1新产品或老产品转厂生产的试制定型鉴定。7.3.1.2正式生产后，如结构、材料，工艺有较大改变，可能影响产品性能时。17.3.1.3出厂检验结果与上次型式检验有较大差异时。7.3.1.4国家质量监督机构提出进行型式检验的要求时。17.3.1.5正常生产年后。
7.3.1.6停产半年恢复生产时。
7.3.2型式检验的样本应在提交的合格批中抽取。其项目、缺陷判别数组、不合格质量水平（RQL)按表4规定。
检验项目
中心复位偏差
使用寿命

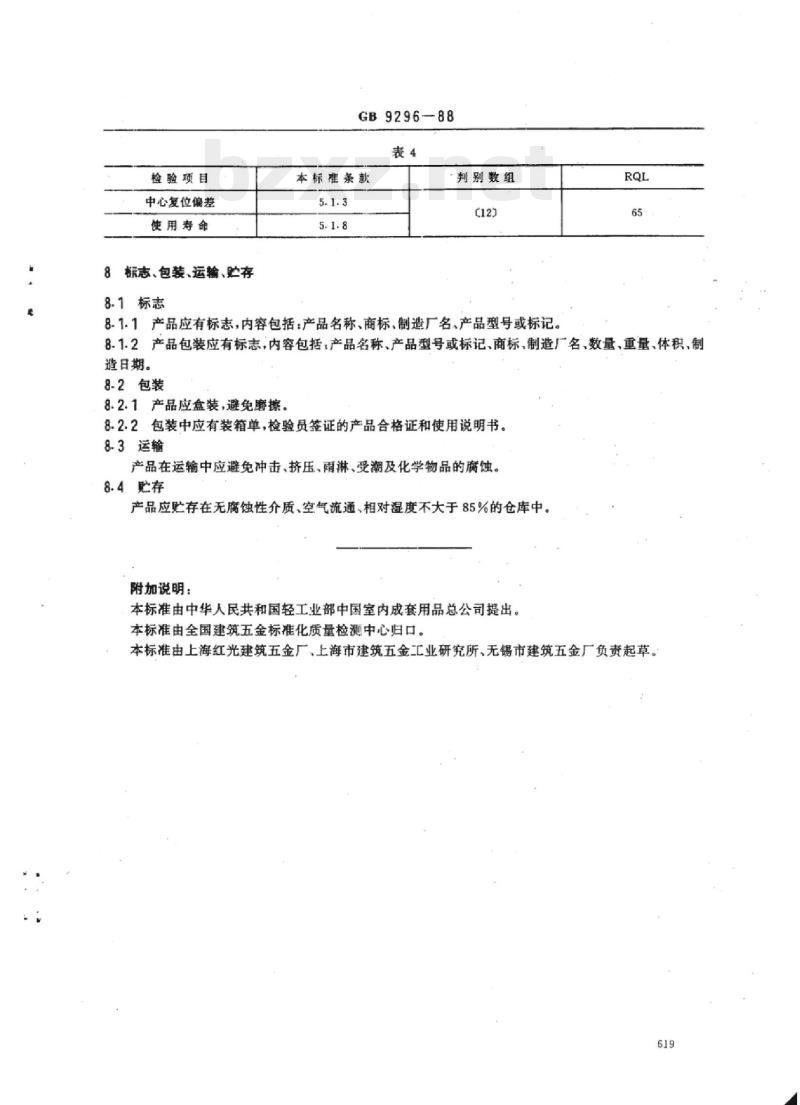

志、包装、运输、贮存
8.1标志
GB9296-88
本标准条款
判别数组
8.1.1产品应有标志，内容包括：产品名称、商标、制造厂名、产品型号或标记，RQL
8.1.2产品包装应有标志，内容包括：产品名称、产品型号或标记、商标，制造厂名、数量、重量、体积、制造日期。
8.2包装
8.2.1产品应盒装，避免磨擦。
8.2.2包装中应有装箱单，检验员签证的产品合格证和使用说明书，8.3运输
产品在运输中应避免冲击、挤压、雨淋、受潮及化学物品的腐蚀。8.4贮存
产品应贮存在无腐蚀性介质、空气流通、相对湿度不大于85%的仓库中。附加说明：
本标准由中华人民共和国轻工业部中国室内成套用品总公司提出。本标准由全国建筑五金标准化质量检测中心归口。本标准由上海红光建筑五金厂上海市建筑五金工业研究所、无锡市建筑五金厂负责起草。619
