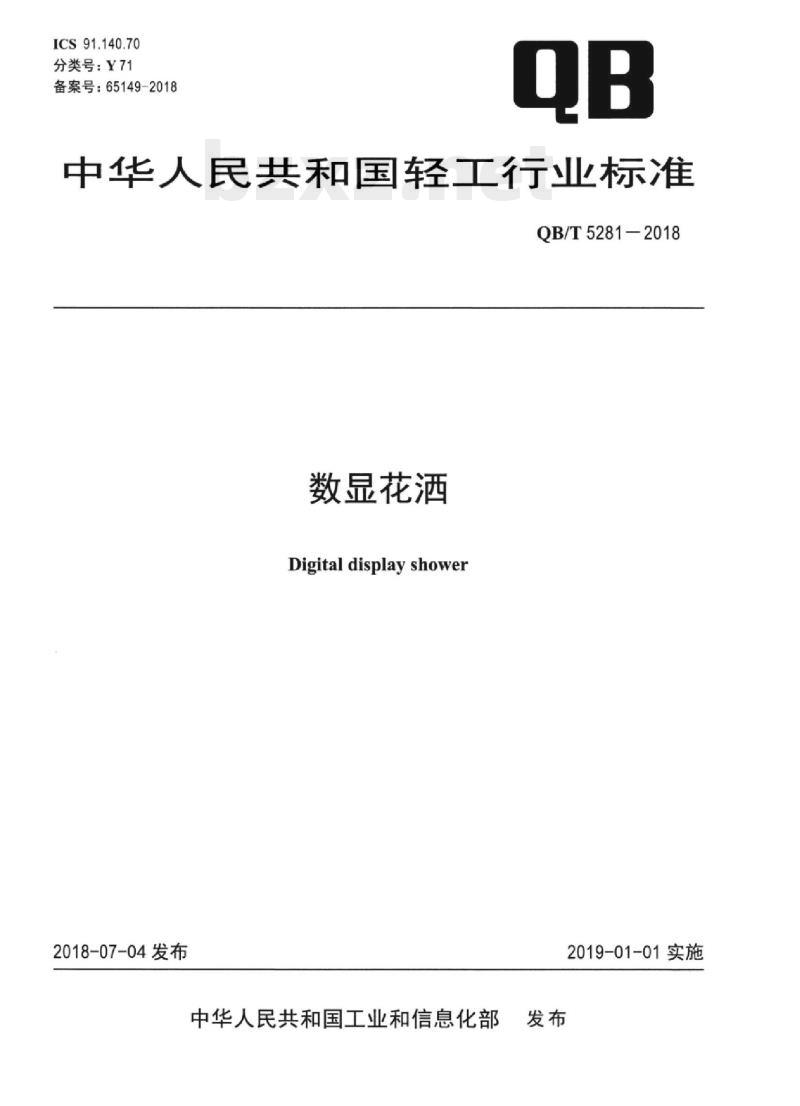

【QB轻工标准】 数显花洒

ICS91.140.70
分类号：Y71
备案号：65149-2018
中华人民共和国轻工行业标准
QB/T5281-2018
数显花洒
Digitaldisplayshower
2018-07-04发布
中华人民共和国工业和信息化部2019-01-01实施

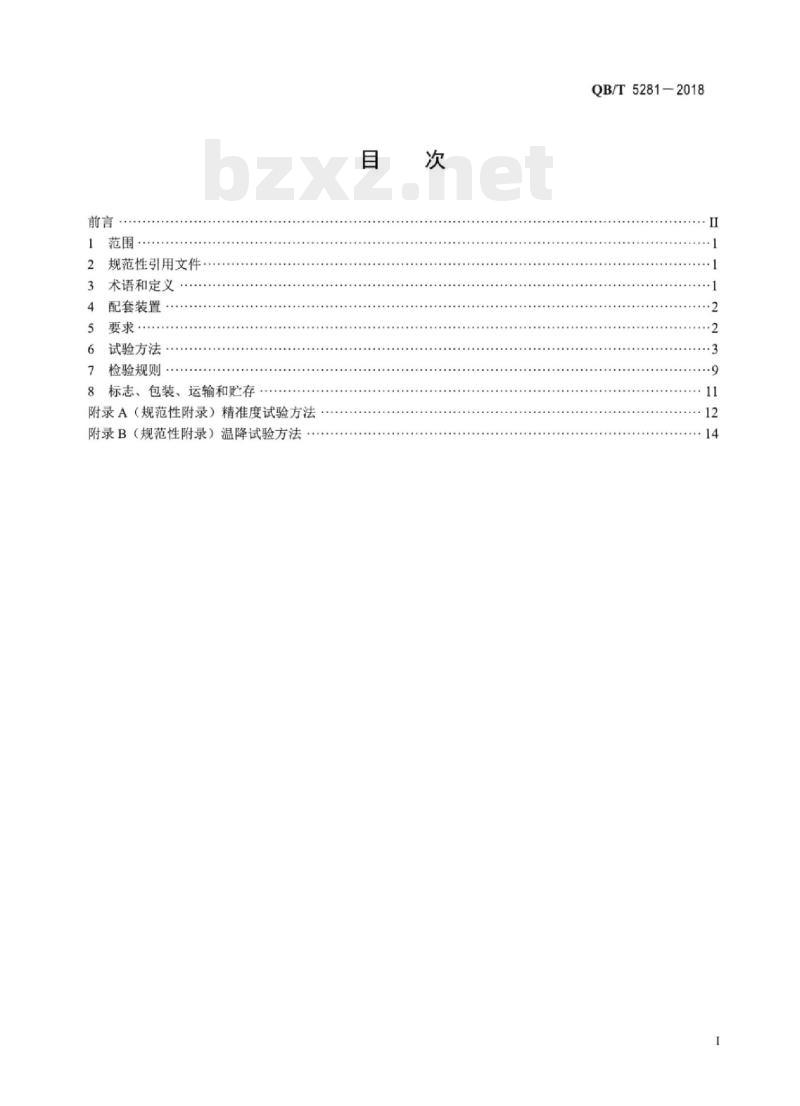

规范性引用文件
术语和定义
配套装置
要求·
试验方法
检验规则.
标志、包装、运输和贮存
附录A（规范性附录）精准度试验方法附录B（规范性附录）温降试验方法目
QB/T5281-2018
QB/T5281-2018

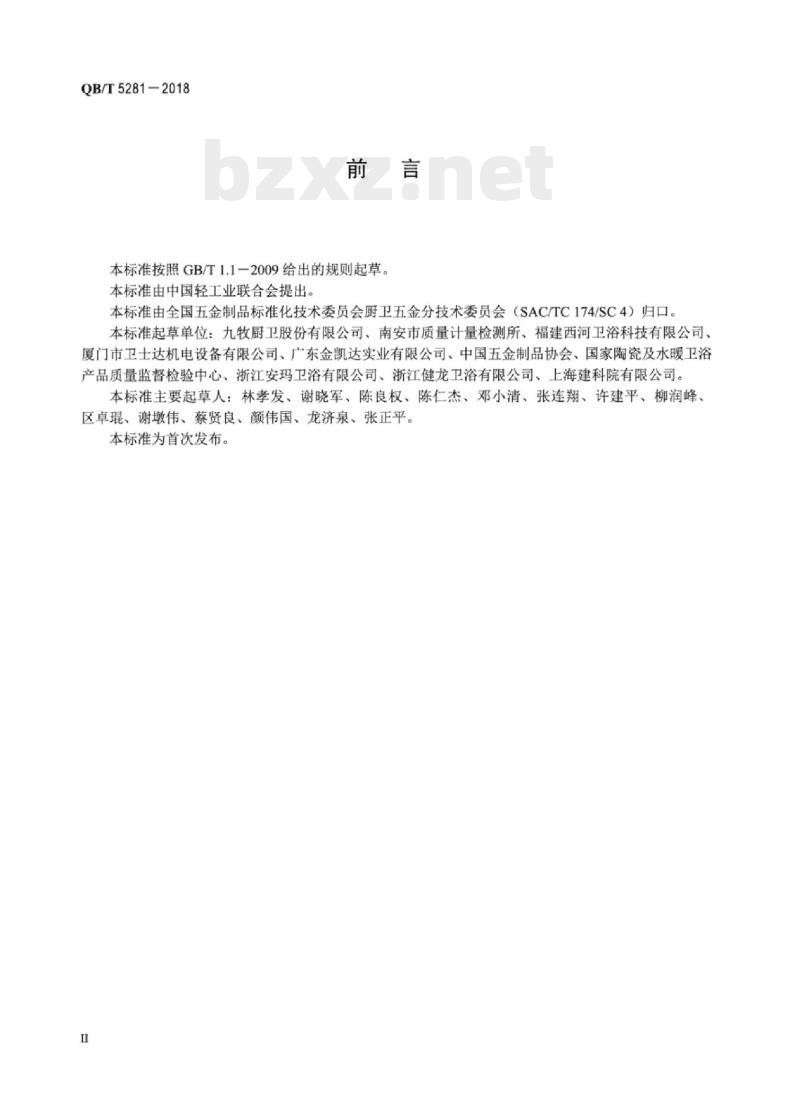

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会厨卫五金分技术委员会（SAC/TC174/SC4）归口。本标准起草单位：九牧厨卫股份有限公司、南安市质量计量检测所、福建西河卫浴科技有限公司、厦门市卫士达机电设备有限公司、广东金凯达实业有限公司、中国五金制品协会、国家陶瓷及水暖卫浴产品质量监督检验中心、浙江安玛卫浴有限公司、浙江健龙卫浴有限公司、上海建科院有限公司。本标准主要起草人：林孝发、谢晓军、陈良权、陈仁杰、邓小清、张连翔、许建平、柳润峰、区卓琨、谢墩伟、蔡贤良、颜伟国、龙济泉、张正平。本标准为首次发布。

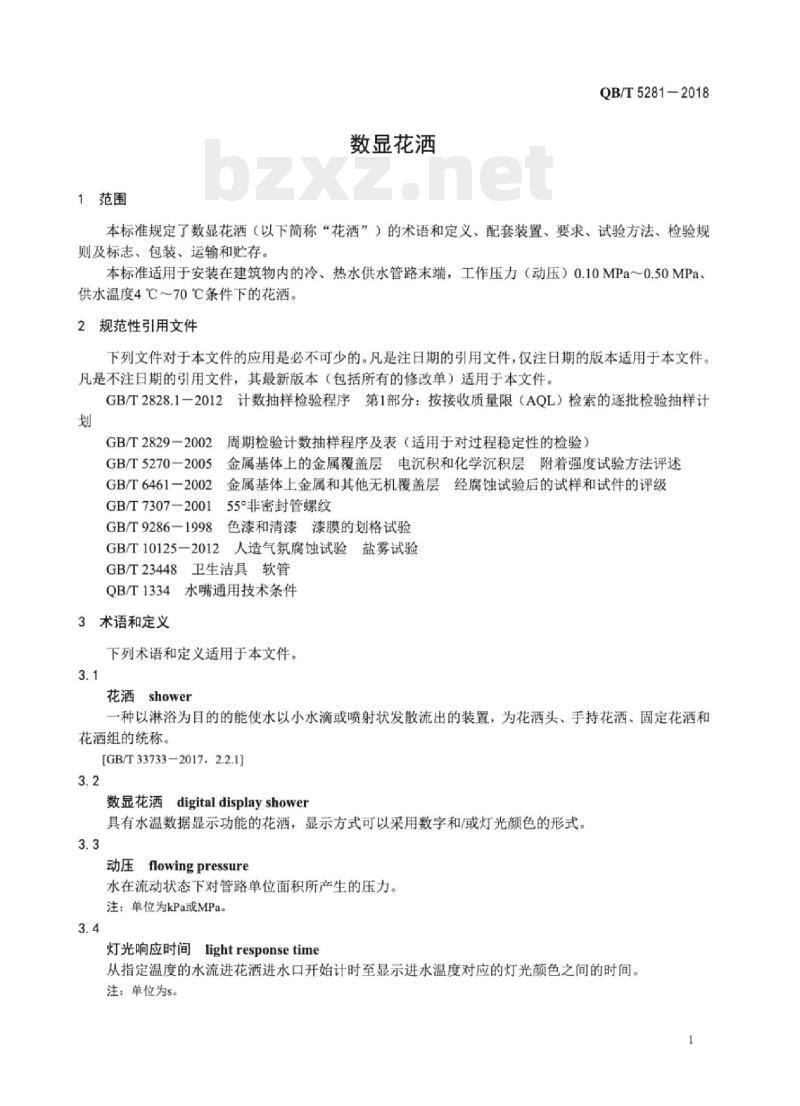

1范围
数显花酒
QB/T5281-2018
本标准规定了数显花酒（以下简称“花酒”）的术语和定义、配套装置、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于安装在建筑物内的冷、热水供水管路末端，工作压力（动压）0.10MPa～0.50MPa、供水温度4℃～70℃条件下的花洒。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AOL）检索的逐批检验抽样计划
GB/T2829—2002
2周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T5270-2005
金属基体上的金属覆盖层电沉积和化学沉积层附着强度试验方法评述GB/T6461—2002
2金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T7307—2001
GB/T9286-1998
55°非密封管螺纹
色漆和清漆漆膜的划格试验
GB/T10125一2012人造气氛腐蚀试验盐雾试验卫生洁具软管
GB/T23448
QB/T1334水嘴通用技术条件
3术语和定义
下列术语和定义适用于本文件。3.1
花酒shower
-种以淋浴为目的的能使水以小水滴或喷射状发散流出的装置，为花洒头、手持花酒、固定花洒和花酒组的统称。
[GB/T33733—2017，2.2.1]
数显花洒digitaldisplayshower具有水温数据显示功能的花酒，显示方式可以采用数字和/或灯光颜色的形式。3.3
动压flowingpressure
水在流动状态下对管路单位面积所产生的压力。注：单位为kPa或MPa。
灯光响应时间lightresponsetime从指定温度的水流进花酒进水口开始计时至显示进水温度对应的灯光颜色之间的时间。注：单位为s
QB/T5281-2018
4配套装置

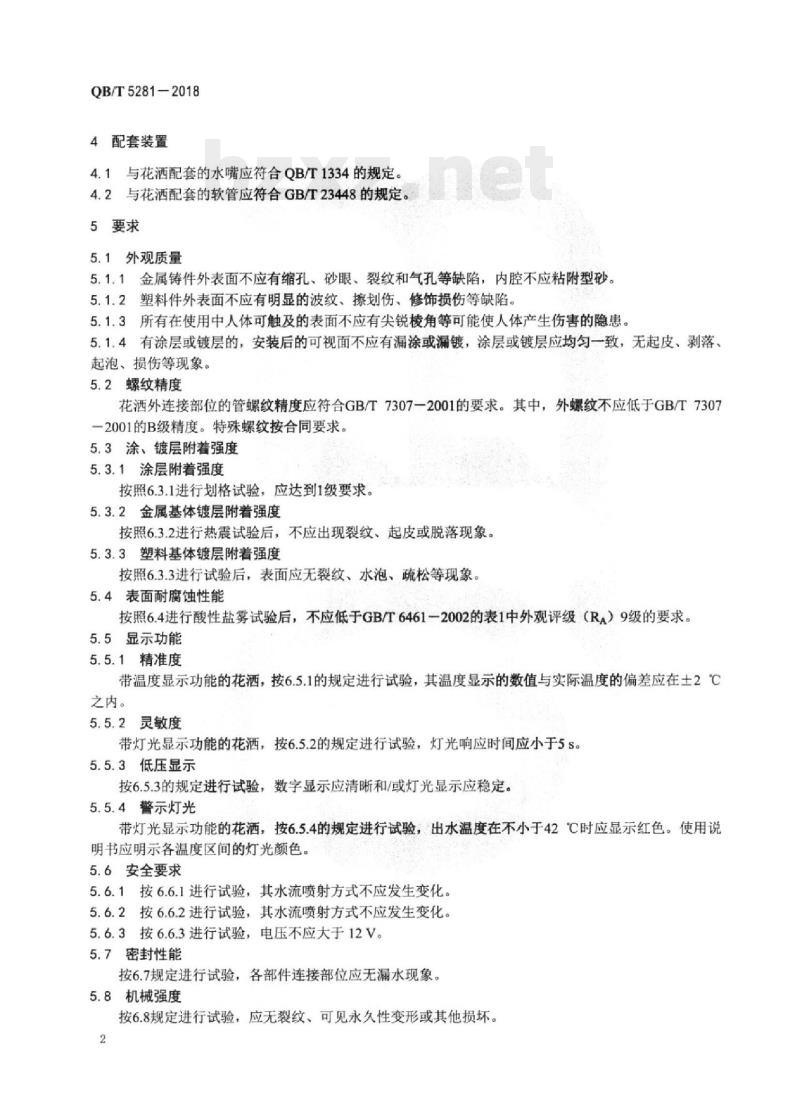

4.1与花洒配套的水嘴应符合QB/T1334的规定。4.2与花洒配套的软管应符合GB/T23448的规定。5要求
5.1外观质量
5.1.1金属铸件外表面不应有缩孔、砂眼、裂纹和气孔等缺陷，内腔不应粘附型砂。5.1.2塑料件外表面不应有明显的波纹、擦划伤、修饰损伤等缺陷。5.1.3所有在使用中人体可触及的表面不应有尖锐棱角等可能使人体产生伤害的隐患。5.1.4有涂层或镀层的，安装后的可视面不应有漏涂或漏镀，涂层或镀层应均匀一致，无起皮、剥落、起泡、损伤等现象。
5.2螺纹精度
花酒外连接部位的管螺纹精度应符合GB/T7307一2001的要求。其中，外螺纹不应低于GB/T7307一2001的B级精度。特殊螺纹按合同要求。5.3涂、镀层附着强度
5.3.1涂层附着强度
按照6.3.1进行划格试验，应达到1级要求。5.3.2金属基体镀层附着强度
按照6.3.2进行热震试验后，不应出现裂纹、起皮或脱落现象。5.3.3塑料基体镀层附着强度
按照6.3.3进行试验后，表面应无裂纹、水泡、疏松等现象。5.4表面耐腐蚀性能
按照6.4进行酸性盐雾试验后，不应低于GB/T6461一2002的表1中外观评级（RA）9级的要求。5.5显示功能
5.5.1精准度
带温度显示功能的花酒，按6.5.1的规定进行试验，其温度显示的数值与实际温度的偏差应在土2℃之内。
5.5.2灵敏度
带灯光显示功能的花洒，按6.5.2的规定进行试验，灯光响应时间应小于5s。5.5.3低压显示
按6.5.3的规定进行试验，数字显示应清晰和/或灯光显示应稳定。5.5.4警示灯光
带灯光显示功能的花酒，按6.5.4的规定进行试验，出水温度在不小于42C时应显示红色。使用说明书应明示各温度区间的灯光颜色。5.6安全要求
5.6.1按6.6.1进行试验，其水流喷射方式不应发生变化。5.6.2按6.6.2进行试验，其水流喷射方式不应发生变化。5.6.3按6.6.3进行试验，电压不应大于12V。5.7密封性能
按6.7规定进行试验，各部件连接部位应无漏水现象。5.8机械强度
按6.8规定进行试验，应无裂纹、可见永久性变形或其他损坏。2
5.9耐冷热疲劳
按6.9规定进行试验，应无漏水、裂纹、变形和功能故障。5.10流量
按6.10规定进行试验，花洒的流量应符合表1的要求。表1
动压/MPa
5.11整体抗拉性能
流量/（L/min）
Q2≤12.0
QB/T5281-2018
按6.11规定进行试验，花酒软管接头、花酒软管、花酒软管和花洒的连接部位、花酒不应有明显损坏和任何渗漏现象。
5.12温降
按6.12规定进行试验，温降不应大于3K。5.13旋转连接性能
对带有旋转连接接头的花酒按6.13规定进行试验，花酒发生旋转时的扭矩不应超过0.1N·m。5.14寿命
5.14.1功能转换寿命
对于具有两个或两个以上水流喷射方式的花洒，按6.14.1规定进行10000次循环后，应满足5.7的要求。
5.14.2球形连接摇摆寿命
对于带有球形连接的可活动的固定式花洒或花酒喷头，按6.14.2进行10000次循环后，球形连接部位应无渗漏。
5.14.3显示寿命
按6.14.3规定的方法进行试验，试验过程中灯光无异常，完成2000次循环寿命后应满足5.5的要求。5.15防虹吸性能
手持式花洒按6.15规定的方法进行试验，水位上升高度不应大于13mm。5.16电路防护性能
按6.16规定的方法进行试验后，花洒应满足5.5的要求。5.17抗跌落性能bzxz.net
按6.17规定的方法进行试验后，花酒应满足5.5的要求。6试验方法
6.1外观质量
在距离（600土50）mm处，光照度（300土20）1x的条件下目测。6.2螺纹精度
用相应精度等级的螺纹量规测定。6.3涂、镀层附着强度
6.3.1涂层附着强度
按照GB/T9286一1998规定的方法进行试验。6.3.2金属基体镀层附着强度
按照GB/T5270一2005规定的方法进行热震试验，试验后观察镀层表面。3
QB/T5281-2018
6.3.3塑料基体镀层附着强度
试验介质为空气，先将花酒置入（70土2）℃的环境中，保持30min，再将花酒置入15℃～20℃下保持15min，再放入-30℃~-25℃的环境中，保持30min，取出，在15℃～20℃下保持15min，以上过程为1个周期，连续进行5个周期后，检查镀层表面。6.4表面耐腐蚀性能
按GB/T10125—2012进行24h酸性盐雾试验，按GB/T6461-2002进行评级。6.5显示功能
6.5.1精准度
按附录A规定的方法进行测试。
6.5.2灵敏度
将花酒安装在图1的试验设备上，保持动压为（0.30土0.02）MPa、流量为（9.5土1.0）L/min的试验条件，如果流量无法调节至（9.5土1.0）L/min，按最大出水流量进行测试。试验步骤如下：将供水温度调为（20土2）℃，启动供水开关并使水从排水口流出至温度稳定，然后将水流切a）
换至花酒最大出水流量状态出水，并开始计时至灯光显示为使用说明书指示的颜色，重复3次取平均值：
将供水温度调为（36土2）℃，启动供水开关并使水从排水口流出至温度稳定，然后将水流切换至花洒最大出水流量状态出水，并开始计时至灯光显示为使用说明书指示的颜色，重复3次取平均值：
将供水温度调为（44土2）℃，启动供水开关并使水从排水口流出至温度稳定，然后将水流切换至花洒最大出水流量状态出水，并开始计时至灯光显示为红色，重复3次取平均值：判定所测得的时间是否超过5s。2（3
测试样品
供水系统
说明：
供水设备：
管路系统：
流量计，测量精度为土2%
截止阀：
直管：
压力表，测量精度为土1%：
温度计，测量精度为士0.1℃。
测试系统
图1灵敏度试验设备示意图
6.5.3低压显示
QB/T5281-2018
在正常使用状态下保持动压为（0.10土0.01）MPa，将花洒出水模式切换至花酒最大出水流量状态出水，通水5s内观察LED灯是否发光及灯光的稳定情况。6.5.4警示灯光
在动压为（0.30±0.02）MPa，出水温度分别为42℃～43℃、（50±1）℃、（60±1）℃和（70±1）℃的条件下，观察灯光显示的颜色。并检查产品使用说明书是否有灯光颜色的说明及是否与实际效果保持一致。
6.6安全要求
6.6.1将花酒按使用状态安装，在供水温度为（42土3）℃、动压分别为（0.10土0.02）MPa和（0.30土0.02）MPa的条件下稳定使用10min土10s后，凭手感检查花酒的各部件是否灵活：检查花洒的各水流喷射方式是否发生变化。
6.6.2将花酒按使用状态安装，在供水温度为（70土3）℃、动压分别为（0.05土0.02）MPa和（0.50±0.02）MPa的条件下，稳定使用10min土10s后，凭手感检查花洒的各部件是否灵活；检查花洒是否有明显变形，花酒的各水流喷射方式是否发生变化。6.6.3将花洒按使用状态安装，在供水温度为常温、动压为（1.00土0.02）MPa的条件下，将花洒出水模式切换至最大流量状态，测试电源发电电压值。6.7密封性能
将样品和供水管路相连，供水温度不大于30℃，分别在试验动压为（0.05土0.02）MPa和（0.50士0.02）MPa下保持5min士10s，检查各部件连接部位是否有渗水现象。对于具有两个或两个以上水流喷射方式的花洒，应在每个喷射状态下进行1次该项试验。6.8机械强度
如图2所示安装一个能固定花酒臂的装置（也可用得到相同效果的固定装置），并且有能与花酒螺纹相配套的固定用螺纹。
将手持花酒按图2所示安装，并在手持花洒轴向和垂直方向分别施加力F=（60土2）N，保持5min土10 s。试验完毕，检查是否有裂纹或可见永久性变形。501
a）不带旋转连接的花酒
6.9耐冷热疲劳
6.9.1试验装置
试验装置应符合图3规定。
图2机械强度示意图
b）带旋转连接的花酒
QB/T5281—2018
说明：
热水供水系统：
冷水供水系统：
冷/热水转换装置：
压力表，测量精度为士1%：
温度计：
软管连接：
测试样品。
6.9.2试验方法
图3冷热循环试验示意图
在热水端供水温度为（70士3）℃，冷水端供水温度为（20土2）C，供水动压为（0.30土0.02）MPa，流量为（6士1）L/min，切换时间不超过2s的条件下进行试验时，先供给2min冷水，然后供给2min热水，为1个周期，进行300个周期试验。试验后检查样品是否有漏水、裂纹、变形及功能故障。6.10流量
6.10.1试验装置
连接试验装置应符合图4规定。
潮试样品
供水系统
说明：
供水设备：
管路系统：
流量计，测量精度为士2%
截止阀：
测试系统
?一直管：
一压力表，测量精度为士1%。
6.10.2试验方法
试验供水温度不高于30℃。
图4流量试验装置示意图
QB/T5281—2018
步骤1：在动压为（0.10士0.02）MPa下调整试验装置使其具有足够的供水能力，记录试验装置稳定后的流量q1。维持试验装置系统状态不变，关闭供水；步骤2：将花洒安装在试验装置上，开启供水，调整试验动压为（0.10土0.02）MPa，测试并记录试验装置稳定后花洒的流量Q1：
当q1/Q1小于1.5时，9为无效结果，重新进行步骤1和步骤2。测试3次，取算术平均值。步骤3：在动压为（0.30土0.02）MPa下调整试验装置使其具有足够的供水能力，记录试验装置稳定后的流量92。维持试验装置系统状态不变，关闭供水；步骤4：将花酒安装在试验装置上，开启供水，调整试验动压为（0.30士0.02）MPa，测试并记录试验装置稳定后花酒的流量Q2
当q2/Q2小于1.5时，2为无效结果，重新进行步骤3和步骤4。测试3次，取算术平均值。6.11整体抗拉性能
将配套的花酒软管和花酒按照使用状态进行安装，将花洒软管的一端固定，沿着轴向方向在花洒头部位施加（500土10）N的拉力，保持（15土5）S。检查花洒软管接头、花酒洒软管、花酒软管和花洒的连接部位、花洒手柄、花酒喷头等是否有明显损坏。将花洒软管固定端拆下并和供水管路相连，在供水温度不高于30℃，动压为（0.50土0.02）MPa的条件下保持5min土5s，检查花洒软管接头、花洒软管、花洒软管和花洒的连接部位、花酒是否有渗漏现象。
6.12温降
按附录B规定的方法进行测试。
6.13旋转连接性能
如果花洒臂上有旋转连接头时，按图5的试验装置进行该试验。试验水温不高于30℃，动压（0.30土0.02）MPa，用扭矩扳手或其他等效装置或仪器测定花酒发生旋转时的扭矩。
QB/T5281-2018
说明：
①一一供水管路，供水压力（0.30土0.02）MPa②—刚性供水连接接头，能够与样品通过螺纹连接，并使样品保持垂直悬挂状态；③测定花酒发生旋转时的扭矩的装置。图5扭矩试验示意图
6.14寿命
6.14.1功能转换寿命
在图3所示的管路上按使用状态进行安装，在水温不高于30℃、动压为（0.30士0.02）MPa的条件下，使花洒在各种水流喷射方式下进行转换并复原为一次循环，进行了10000次循环后，按6.7的规定进行检测。
6.14.2球形连接摇摆寿命
对于带有球形连接的可活动的固定式花酒或花酒喷头，在图3所示的管路上按使用状态进行安装，在水温不高于30℃、动压为（0.30土0.02）MPa的条件下，使花酒在一个可活动平面范围内摆动并回复原位为1次循环，以10次/min～12次/min，进行10000次循环后，调节试验动压分别为（0.05土0.02）MPa和（0.50土0.02）MPa，并在各压力下保持5min土10s，检查球形连接部位是否有渗水现象。6.14.3显示寿命
花酒按正常使用状态安装，保持动压为（0.30士0.02）MPa、流量为（9.5土1）L/min的试验条件：按下列步骤进行循环：
a）在水温为（10土2）℃的情况下，测试5min；b）在水温为（36士2）℃的情况下，测试20min，每120s停1次（停止通水时间为5s～10s）；c）在水温为（50土2）℃的情况下，测试5min；步骤a、b、C、b为1个周期，共进行2000个周期，测试过程中观察灯光是否正常，试验后按照6.5进行显示功能检验。
6.15防虹吸性能
如图6所示，将防虹吸装置的出水口安装一根（1000土20）mm的软管，软管的另一端连接一根内径为（13.0士0.5）mm的透明观察管，在防虹吸装置进水口施加真空度为17.0kPa，保持30s；将进水口真空度分别依次增加到34.0kPa、51.0kPa、68.0kPa、85.0kPa，并各保持30s：然后将真空度逐渐从85.0kPa降至0kPa。以上步骤为1次循环，测量并记录观察管内的水位上升的最大高度。共进行5次循环，取最大值。
真空泵
进水口
测试样品
图6防虹吸试验示意图
观察管
QB/T5281-2018
6.16电路防护性能
将花洒浸泡在初始温度为（49土1）℃的水中，花洒上表面与水平面距离不小于1000mm，静置并自然冷却至24h后，按照6.5.3和6.5.4进行检验。6.17抗跌落性能
将花酒分别按正面朝下、侧面朝下和背面朝下三个状态从1500mm高的位置自由下落至硬质地板，然后按6.5进行检测。
7检验规则
7.1检验分类
产品检验分为出厂检验和型式检验。7.2出厂检验
7.2.1检验项目
出厂检验项目按表2规定进行。
7.2.2抽样方案与抽样方法
7.2.2.1对出厂检验项目按GB/T2828.1一2012的规定采用一般检验水平Ⅱ，正常检查一次抽样方案。7.2.2.2样品从提供的产品批中随机抽取。表2
检验项目
外观质量
螺纹精度
涂、镀层附着强度
表面耐腐蚀性能
显示功能
安全要求
密封性能
试验方法
