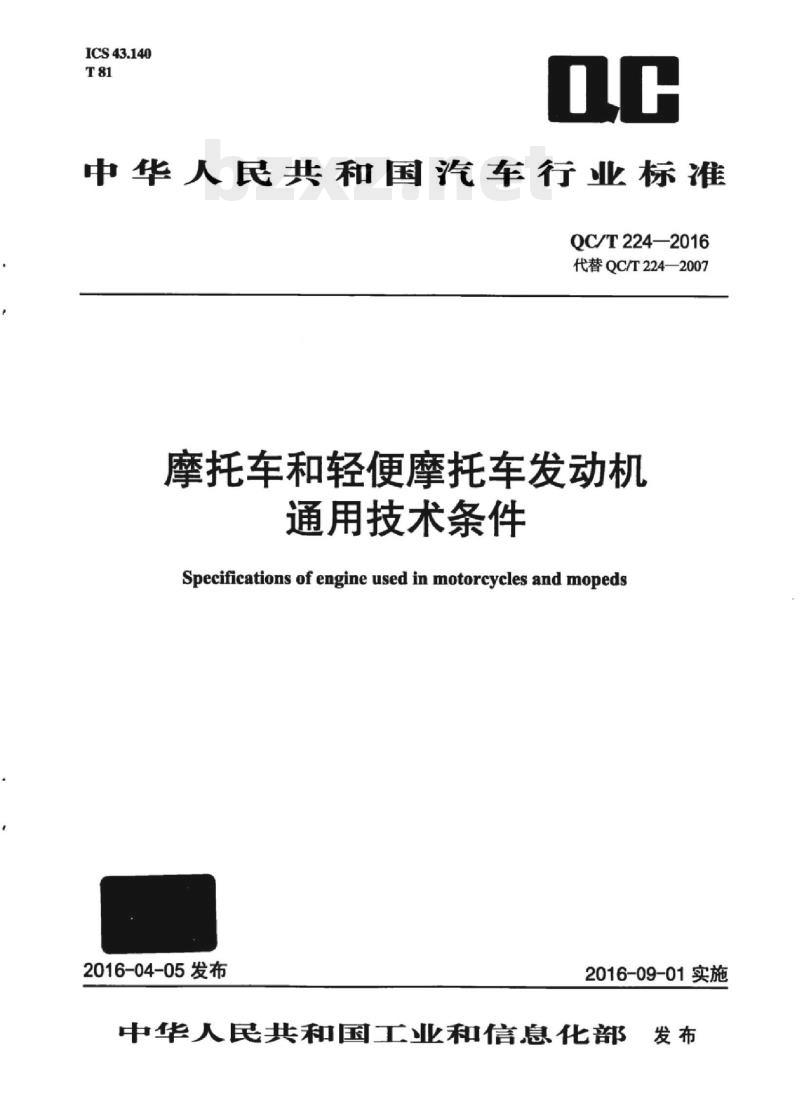

【QC汽车标准】 摩托车和轻便摩托车发动机通用技术条件

ICS43.140
中华人民共和国汽车行业标准
QC/T224—2016
代替QC/T224—2007
摩托车和轻便摩托车发动机
通用技术条件
Specifications of engine used in motorcycles and mopeds2016-04-05发布
2016-09-01实施

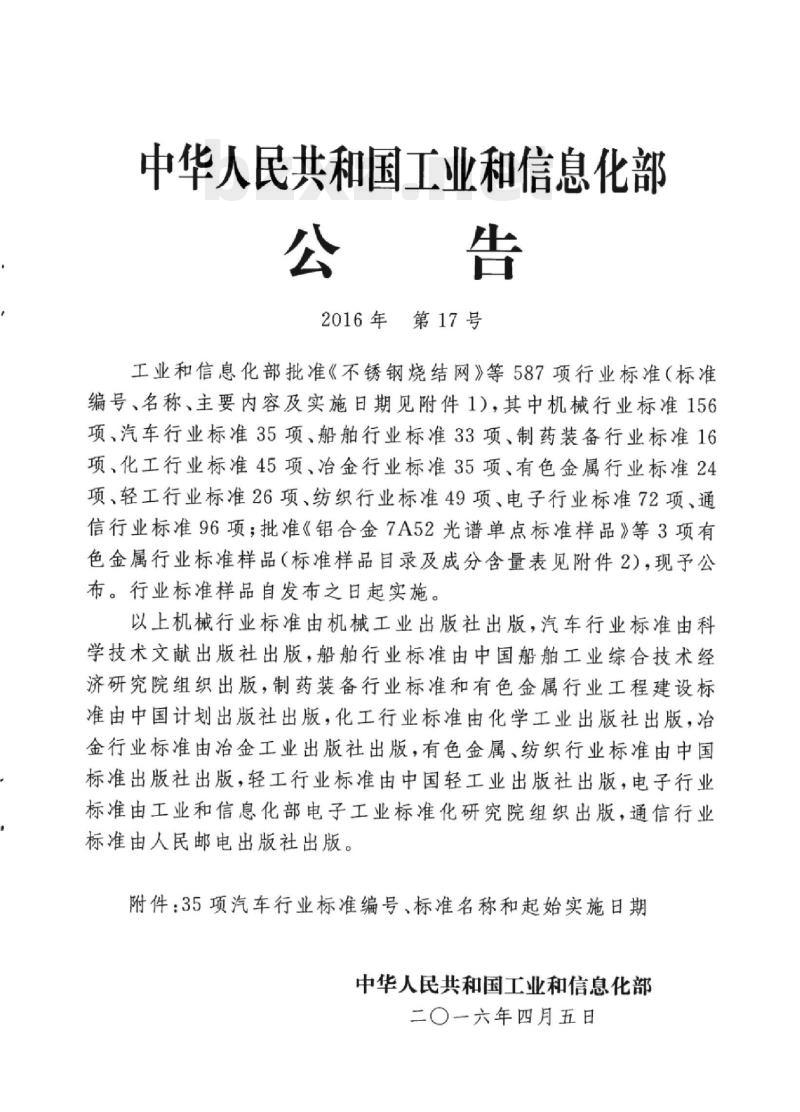

中华人民共和国工业和信息化部发布中华人民共和国工业和信息化部公告
2016年第17号
工业和信息化部批准《不锈钢烧结网》等587项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中机械行业标准156项、汽车行业标准35项、船舶行业标准33项、制药装备行业标准16项、化工行业标准45项、治金行业标准35项、有色金属行业标准24项、轻工行业标准26项、纺织行业标准49项、电子行业标准72项、通信行业标准96项；批准《铝合金7A52光谱单点标准样品》等3项有色金属行业标准样品（标准样品目录及成分含量表见附件2），现予公布。行业标准样品自发布之日起实施。以上机械行业标准由机械工业出版社出版，汽车行业标准由科学技术文献出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，制药装备行业标准和有色金属行业工程建设标准由中国计划出版社出版，化工行业标准由化学工业出版社出版，冶金行业标准由冶金工业出版社出版，有色金属、纺织行业标准由中国标准出版社出版，轻工行业标准由中国轻工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：35项汽车行业标准编号、标准名称和起始实施日期中华人民共和国工业和信息化部二〇一六年四月五日

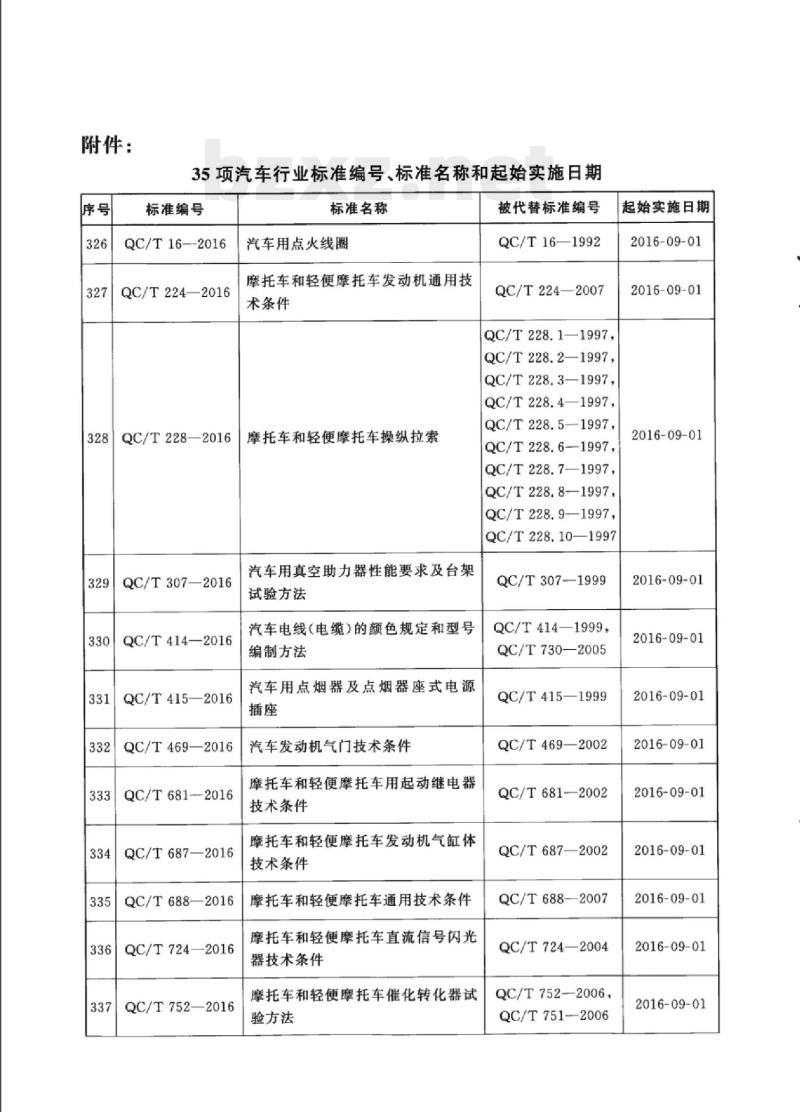

附件：
35项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T16-2016
QC/T224—2016
QC/T228—2016
QC/T307—2016
QC/T414—2016
QC/T415—2016
QC/T469—2016
QC/T681--2016
QC/T687—2016
QC/T688—2016
QC/T724—2016
QC/T752—2016
标准名称
汽车用点火线圈
摩托车和轻便摩托车发动机通用技术条件
摩托车和轻便摩托车操纵拉索
汽车用真空助力器性能要求及台架试验方法
汽车电线（电缆）的颜色规定和型号编制方法
汽车用点烟器及点烟器座式电源插座
汽车发动机气门技术条件
摩托车和轻便摩托车用起动继电器技术条件
摩托车和轻便摩托车发动机气缸体技术条件
摩托车和轻便摩托车通用技术条件摩托车和轻便摩托车直流信号闪光器技术条件
摩托车和轻便摩托车催化转化器试验方法
被代替标准编号
QC/T16—1992
QC/T224—2007
QC/T228.1—1997.
QC/T228.2—1997,
QC/T228.3—1997,
QC/T228.4—1997,
QC/T228.5-1997,
QC/T228.6-1997,
QC/T228.7—1997,
QC/T228.8—1997,
QC/T228.9—1997,
QC/T228.10—1997
QC/T307-—1999
QC/T414—1999,
QC/T730—2005
QC/T415—1999
QC/T469—2002
QC/T681—2002
QC/T687—2002
QC/T688—2007
QC/T724—2004
QC/T752-—2006
QC/T751-2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01

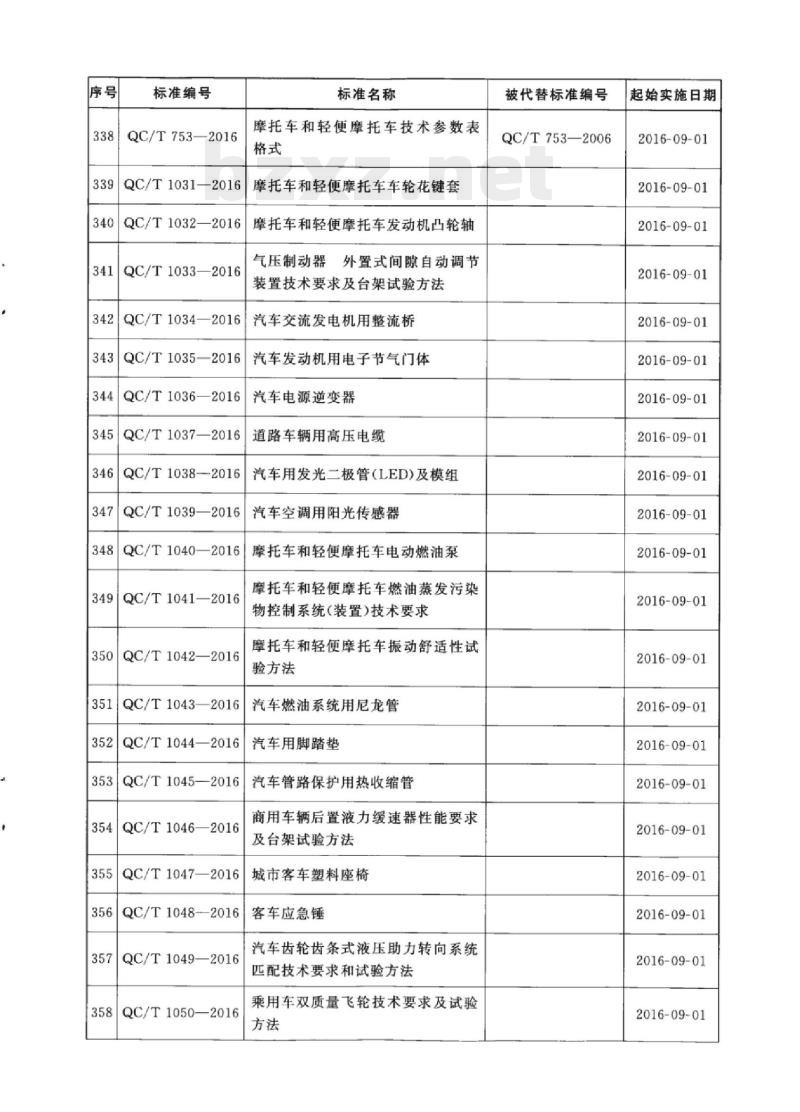

标准编号
QC/T753—2016
QC/T1031—2016
QC/T1032—2016
QC/T1033—2016
QC/T1034—2016
QC/T1035—2016
QC/T1036—2016
QC/T1037—2016
QC/T1038—2016
QC/T1039—2016
QC/T1040—2016
349QC/T1041—2016
350QC/T1042—2016
QC/T1043—2016
352QC/T1044—2016
353QC/T1045—2016
QC/T1046—2016
QC/T1047—2016
QC/T1048-2016
QC/T1049—2016
QC/T1050—2016
标准名称
摩托车和轻便摩托车技术参数表格式
摩托车和轻便摩托车车轮花键套摩托车和轻便摩托车发动机凸轮轴气压制动器外置式间隙自动调节装置技术要求及台架试验方法
汽车交流发电机用整流桥
汽车发动机用电子节气门体
汽车电源逆变器
道路车辆用高压电缆
汽车用发光二极管（LED)及模组汽车空调用阳光传感器
摩托车和轻便摩托车电动燃油泵摩托车和轻便摩托车燃油蒸发污染物控制系统（装置）技术要求
摩托车和轻便摩托车振动舒适性试验方法
汽车燃油系统用尼龙管
汽车用脚踏垫
汽车管路保护用热收缩管
商用车辆后置液力缓速器性能要求及台架试验方法
城市客车塑料座椅
客车应急锤
汽车齿轮齿条式液压助力转向系统匹配技术要求和试验方法
乘用车双质量飞轮技术要求及试验方法
被代替标准编号
QC/T753—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
标准编号
QC/T29078—2016
360QC/T29089—2016
标准名称
汽车用空气压缩机性能要求及台架试验方法
汽车用PVC/ABS真空吸塑仪表板
被代替标准编号
QC/T29078—1992
QC/T29089—1992
起始实施日期
2016-09-01
2016-09-01
范围·
规范性引用文件
3术语和定义
要求·免费标准下载网bzxz
试验方法…
检验规则
标志、包装、使用说明书、运输和贮存附录A（规范性附录）
附录B（规范性附录）
发动机主要技术规格项目
发动机检验项目表
QC/T224—2016
QC/T224—2016
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替QC/T224一2007《摩托车和轻便摩托车发动机通用技术条件》。本标准与QC/T224一2007相比，主要技术内容变化如下：修改了适用范围，对部分标准条款顺序进行了调整；用新标准GB/T9969替代GB9969.1.GB14621—2011替代GB14621—2002；一增加了意速与高急速工况术语，定义和要求；增加了对发动机用燃油的要求；一增加了QC/T902发动机电喷系统的要求；一增加了发动机噪声要求及测量方法：修改了最低空载稳定转速（急速）和转速波动率；删除了废止标准QC/T29117.8，QC/T29117.9及相应可靠性，耐久性评定的要求一删除了发动机外特性曲线上的最低燃油消耗率限值，改为应符合企业标准的要求；附录A中增加了电喷发动机的技术规格参数本标准不涉及专利。
本标准附录A和附录B均为规范性附录。本标准由全国汽车标准化技术委员会（SAC/TC114)提出并归口。本标准负责起草单位：重庆鑫源摩托车股份有限公司、天津摩托车质量监督检验所。本标准参与起草单位：中国嘉陵工业股份有限公司，江门市大长江集团有限公司济南轻骑摩托车有限公司、重庆银钢科技（集团）有限公司。本标准主要起草人：张滨、张庆新、许健、孟庆瑞、周兴华、金红年、马丽红、龙腾明。QC/T224一2007的历次版本发布情况为：GB5360—1985;
-QC/T224—1997
1范围
摩托车和轻便摩托车发动机通用技术条件QC/T224—2016
本标准规定了摩托车和轻便摩托车发动机的要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于摩托车和轻便摩托车用火花点火式发动机（以下简称发动机）。本标准不适用于摩托车赛车用发动机。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T191包装储运图示标志
GB/T1883.1往复式内燃机词汇第1部分：发动机设计和运行术语GB/T1883.2往复式内燃机词汇第2部分：发动机维修术语GB4569摩托车和轻便摩托车定置噪声限值及测量方法GB/T5363摩托车和轻便摩托车发动机台架试验方法GB7258机动车运行安全技术条件GB/T9969工业产品使用说明书总则GB/T13384机电产品包装通用技术条件GB14621摩托车和轻便摩托车排气污染物排放限值及测量方法（双怠速法）GB/T20076摩托车和轻便摩托车发动机最大扭矩和最大净功率测量方法QC/T70摩托车和轻便摩托车发动机噪声测量方法QC/T253摩托车和轻便摩托车发动机型号编制方法QC/T683摩托车和轻便摩托车发动机清洁度限值及测量方法摩托车电子控制燃油喷射系统技术条件QC/T902
3术语和定义
GB/T1883.1，GB/T1883.2.GB/T20076和GB14621界定的以及下列术语和定义适用于本标准。为了便于使用，以下重复列出了GB/T20076和GB14621中的某些术语和定义。3.1
净功率netpower
发动机带有GB/T20076规定配件，在制造厂规定的转速和标准环境状况下，从试验台架上曲轴末端测得的功率。如果功率只能通过发动机的变速箱测量，则变速箱的效率也要考虑在内。1
QC/T224—2016
最大净功率maximumnetpower
发动机在标准环境状况下，全负荷测得的最大输出功率。3.3
最大扭矩maximumtorque
发动机在标准环境状况下，全负荷测得的最大扭矩。3.4
发动机旋转方向rotatorydirection of engine发动机旋转方向以曲轴的旋转方向来表示。面向曲轴功率输出端看，顺时针旋转称为右旋，逆时针旋转称为左旋。
发动机净质量netweightofengine发动机净质量为发动机本体和直接安装在发动机上的零部件质量的总和，但不包括空气滤清器、发动机进气管、化油器（电喷节气门机构）、起动踏杆、变挡踏板、排气消声器、散热器、散热器进出水管、功率输出用的链条、燃油、润滑油、冷却液、电器等的质量。3.6
发动机外廓尺寸overalldimensionsof engine发动机外廊尺寸为发动机净质量状态下的长、宽、高。3.7
怠速与高怠速工况operatingmodeatnormal idlingspeedorathighidlingspeed急速工况指发动机无负载最低稳定运转状态，即发动机正常运转，变速器处于空挡，油门控制器处于最小位置，阻风门全开，发动机转速符合制造企业技术文件的规定。高急速工况指满足上述条件（油门控制器位置除外，对自动变速器的车辆，驱动轮应处于自由状态），通过调整油门控制器，将发动机转速稳定控制在制造企业技术文件规定的高怠速转速，但高息速转速不能低于2000r/min。若技术文件没有规定，发动机转速控制在（2500±250)r/min。4要求
4.1基本要求
4.1.1发动机应按经规定程序批准的产品图样和技术文件制造，并应符合本标准的规定。4.1.2发动机型号编制应符合QC/T253的规定。4.1.3发动机设计和运行维修术语应符合GB/T1883.1和GB/T1883.2的规定。4.1.4制造厂应能提供发动机的主要技术规格，见附录A。4.1.5润滑油容量应能保证发动机在50%最大净功率、最大净功率转速工况下连续运转10h而无须补充润滑油。
4.1.6二冲程发动机的汽油与润滑油的容积混合比应不低于25:1。4.1.7发动机应在摩托车行驶的各种正常倾斜状态下均能工作。4.1.8同一型号的发动机主要零部件、易损件（包括附件）应能互换。2
4.1.9发动机装配应正确，紧固可靠，紧固件的拧紧力矩应符合技术文件的规定4.1.10发动机电喷系统应符合企业技术文件及QC/T902中的有关规定。4.1.11发动机所用燃料应符合相应车用燃料标准的规定。4.2外观质量
发动机外表面不应有明显的损伤、缺陷和锈蚀，涂层、镀层应良好。4.3起动性能
QC/T224—2016
发动机应在低温（-10±2）℃、常温（0℃38℃）和热机（风冷发动机，预热运转到火花塞垫圈温度达到140℃，水冷发动机预热运转到火花塞垫圈温度达到80℃）下，起动时间不大于15s（不含辅助时间）。
4.4运行质量
4.4.1起动后人力起动机构应能灵活复位，电起动机构应自动脱开。发动机运行时应符合下列要求：4.4.2
各工况应无异常响声；
运行平稳、振动小，不得断火、排气不匀、放炮、回火、非正常冒烟；c）
变动工况应能平顺过渡，不得回火或熄火；d）
各部分保持良好润滑、散热，不应过热4.4.37
离合器不得有异响，接合需平稳，不打滑：分离需彻底。4.4.4
变速机构变挡应灵活可靠，不脱挡、跳挡。4.4.5发动机各密封面接合处不应渗漏气、油、水。4.5最低空载稳定转速（怠速）
发动机最低空载稳定转速应符合下列要求：a）最低空载稳定转速应符合企业标准的规定；b）在该转速下稳定运转10min，其转速波动率应不大于土10%c）运转10min后，迅速开大节气门，发动机不应熄火。4.6各缸工作均勾性
多缸发动机在标定工况下，各缸功率不均勾率应不大于5%。4.7最大净功率和最大净功率点转速最大净功率和最大净功率点转速的值应符合企业产品标准的规定，其最大净功率和最大净功率转速的测量偏差应符合GB/T20076的规定。4.8最大扭矩和最大扭矩点转速
最大扭矩及最大扭矩点的转速应符合企业产品标准的规定，其最大扭矩和最大扭矩转速的测量偏差应符合GB/T20076的规定。
4.9最低燃油消耗率
发动机外特性曲线上的最低燃油消耗率限值应符合企业标准的规定。4.10急速污染物
发动机怠速工况和高怠速工况污排放染物限值应符合GB14621的规定。3
QC/T224—2016
4.11噪声
发动机噪声限值满足企业技术文件要求的规定。4.12清洁度
发动机的清洁度限值应符合QC/T683的规定。4.13可靠性和耐久性
发动机的可靠性和耐久性累计运转时间应符合企业标准的规定。5试验方法
5.1外观质量检验以目视、手感的方法进行。5.2发动机起动性能、最低空载稳定转速、各缸工作均勾性和最低燃油消耗率按GB/T5363的规定进行。
5.3运行质量检验以目测、手感、耳听的方法进行。连接件连接的可靠性可用工具检查。5.4发动机最大净功率和最大净功率点转速、最大扭矩和最大扭矩点转速的测量按GB/T20076的规定进行。如果在发动机变速箱后端测量功率，变速机构的传动效率按表1的规定进行。5.5发动机怠速污染物测量按GB14621的规定进行。5.6
发动机噪声测量方法按QC/T70或GB4569的规定进行。5.7
发动机清洁度的测量方法按QC/T683的规定进行。5.8
发动机可靠性和耐久性试验方法GB/T5363的规定进行。表1变速机构传动效率
传动方式
圆柱齿轮传动
链传动
皮带传动
液力耦合器
轴传动
注：变速机构的总效率为各个环节效率的乘积。分类
直齿轮
斜齿轮
锥齿轮
滚子链
齿形链
同步齿带
三角皮带
液力耦合器
曲线齿锥齿轮
万向节联轴器
