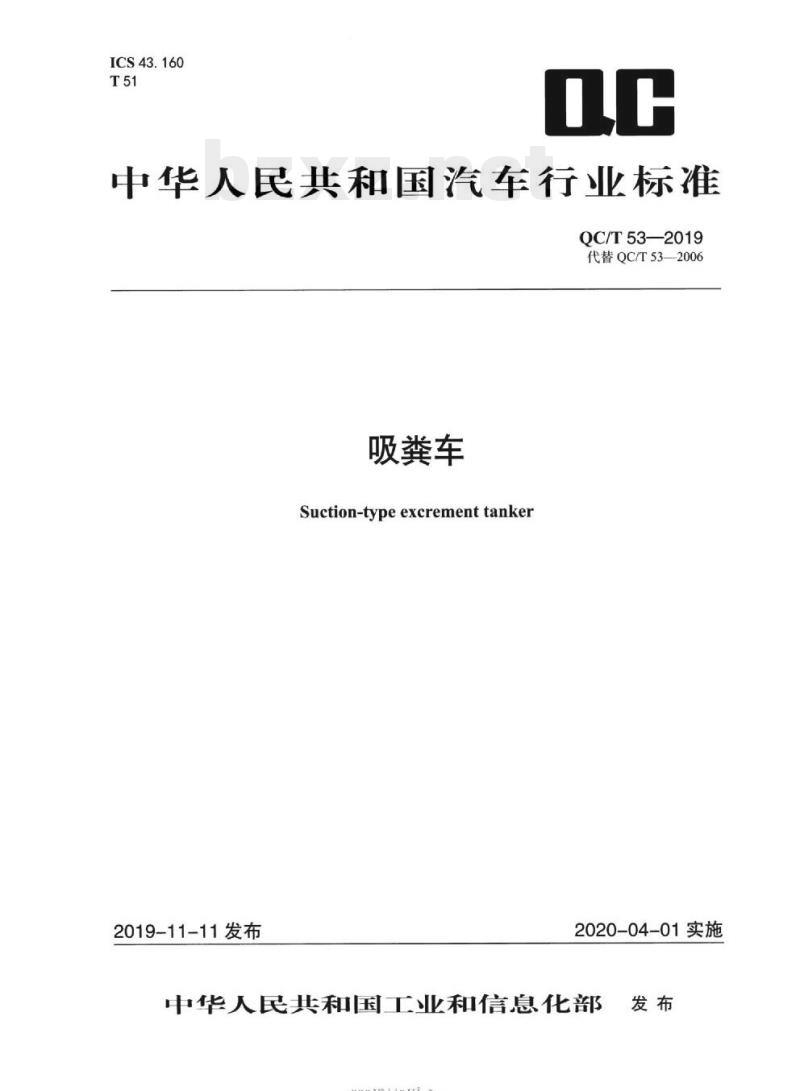

ICS43.160
中华人民共和国汽车行业标准
QC/T53—2019
代替QC/T53—2006
吸粪车
Suction-typeexcrementtanker
2019-11-11发布
2020-04-01实施
中华人民共和国工业和信息化部-rrKaeerKca-

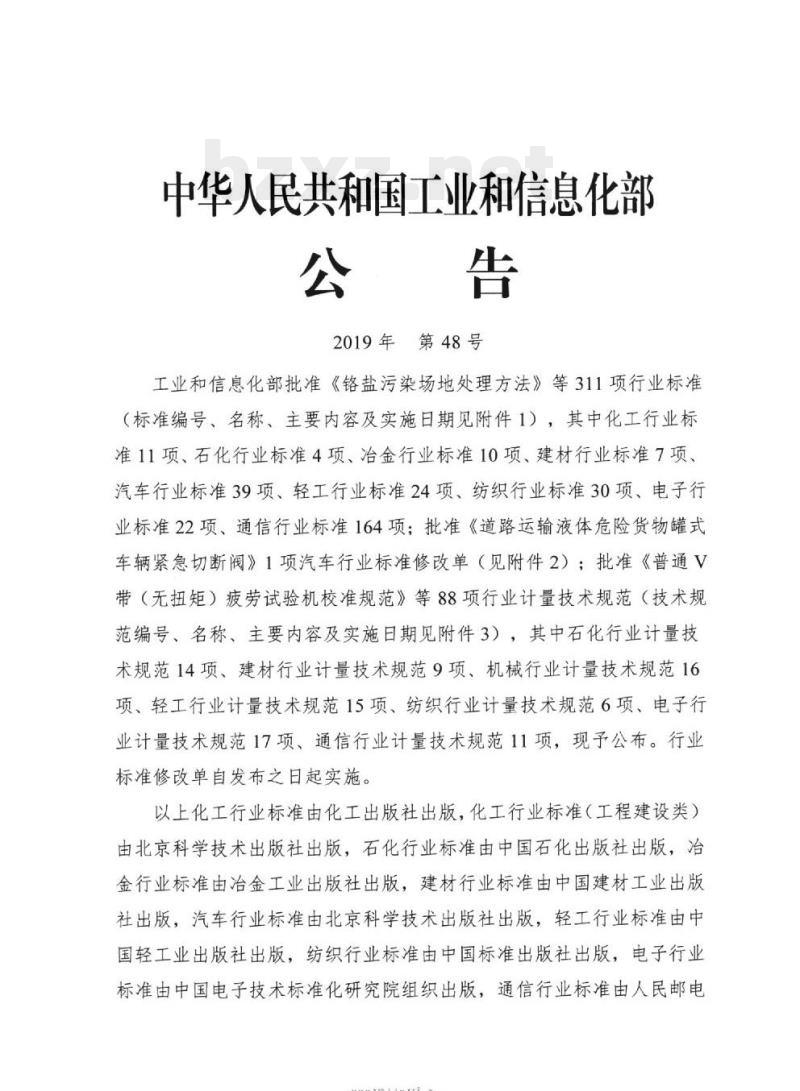

中华人民共和国工业和信息化部公告
2019年第48号
工业和信息化部批准《铬盐污染场地处理方法》等311项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中化工行业标准11项、石化行业标准4项、治金行业标准10项、建材行业标准7项、汽车行业标准39项、轻工行业标准24项、纺织行业标准30项、电子行业标准22项、通信行业标准164项；批准《道路运输液体危险货物罐式车辆紧急切断阀》1项汽车行业标准修改单（见附件2）：批准《普通V带（无扭矩）疲劳试验机校准规范》等88项行业计量技术规范（技术规范编号、名称、主要内容及实施日期见附件3），其中石化行业计量技术规范14项、建材行业计量技术规范9项、机械行业计量技术规范16项、轻工行业计量技术规范15项、纺织行业计量技术规范6项、电子行业计量技术规范17项、通信行业计量技术规范11项，现予公布。行业标准修改单自发布之日起实施。以上化工行业标准由化工出版社出版，化工行业标准（工程建设类）由北京科学技术出版社出版，石化行业标准由中国石化出版社出版，冶金行业标准由冶金工业出版社出版，建材行业标准由中国建材工业出版社出版，汽车行业标准由北京科学技术出版社出版，轻工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，电子行业标准由中国电子技术标准化研究院组织出版，通信行业标准由人民邮电irKacerkAca

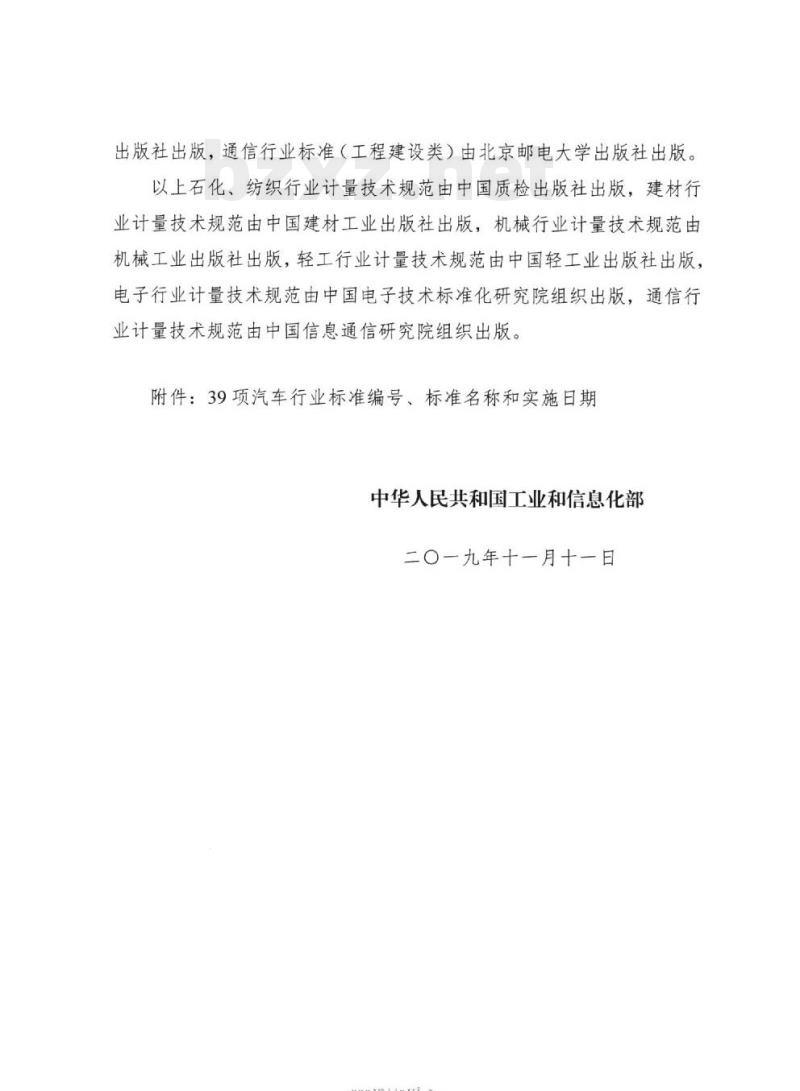

出版社出版，通信行业标准（工程建设类）由北京邮电大学出版社出版。以上石化、纺织行业计量技术规范由中国质检出版社出版，建材行业计量技术规范由中国建材工业出版社出版，机械行业计量技术规范由机械工业出版社出版，轻工行业计量技术规范由中国轻工业出版社出版，电子行业计量技术规范由中国电子技术标准化研究院组织出版，通信行业计量技术规范由中国信息通信研究院组织出版。附件：39项汽车行业标准编号、标准名称和实施日期中华人民共和国工业和信息化部二〇一九年十一月十一日
irKacerkAca

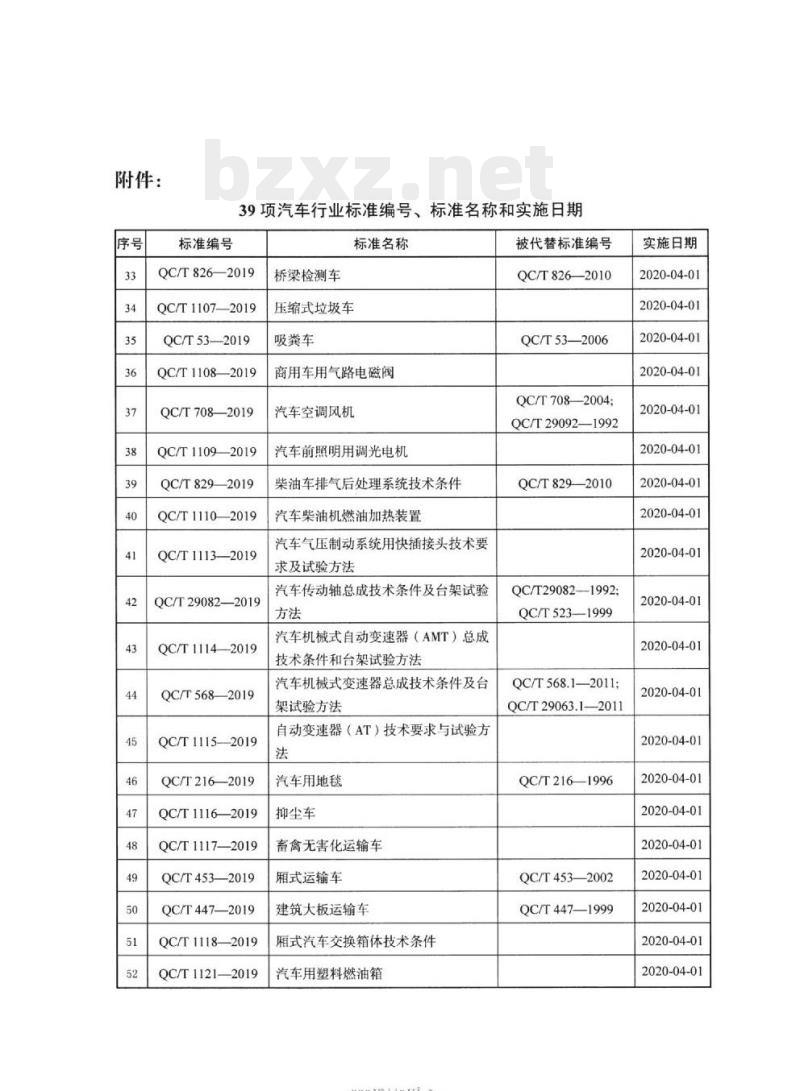

附件：
标准编号
39项汽车行业标准编号、标准名称和实施日期标准名称
QC/T826—2019
QC/T11072019
QC/T53—2019
QC/T1108—2019
QC/T708—2019
QC/T11092019
QC/T8292019
QC/T1110—2019
QC/T1113—2019
QC/T29082-—2019
QC/T1114—2019
QC/T5682019
QC/T1115—2019
QC/T216—2019
QC/T1116—2019
QC/T1117—2019
QC/T453—2019
QC/T4472019
QC/T1118—2019
QC/T1121—2019
桥梁检测车
压缩式垃圾车
吸粪车
商用车用气路电磁阀
汽车空调风机
汽车前照明用调光电机
柴油车排气后处理系统技术条件汽车柴油机燃油加热装置
汽车气压制动系统用快插接头技术要求及试验方法
汽车传动轴总成技术条件及台架试验方法
汽车机械式自动变速器（AMT）总成技术条件和台架试验方法
汽车机械式变速器总成技术条件及台架试验方法
自动变速器（AT）技术要求与试验方法
汽车用地毯
抑尘车
畜禽无害化运输车
厢式运输车
建筑大板运输车
厢式汽车交换箱体技术条件
汽车用塑料燃油箱
-rrKaeerKca-
被代替标准编号
QC/T8262010
QC/T53—2006
QC/T708—2004;
QC/T29092—1992
QC/T8292010
QC/T29082—1992;
QC/T523—1999
QC/T568.1—2011;
QC/T29063.1—2011
QC/T216—1996
QC/T453—2002
QC/T447—1999
实施日期
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01免费标准bzxz.net
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01

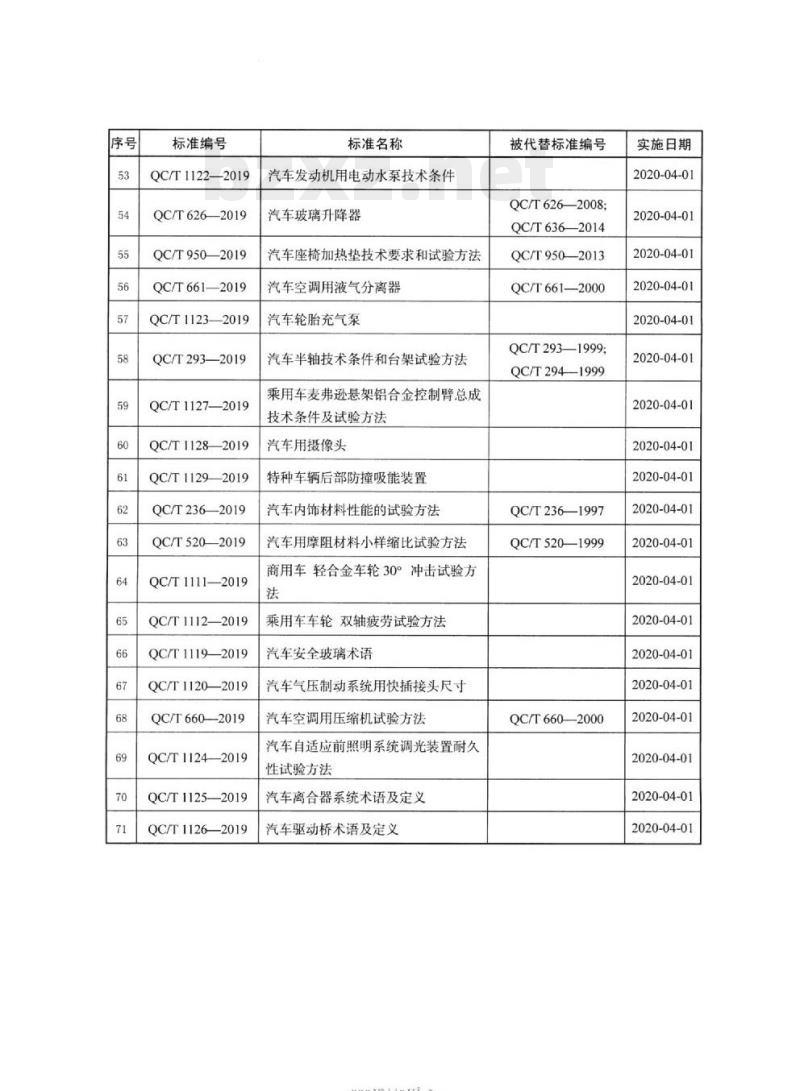

标准编号
QC/T1122—2019
QC/T6262019
QC/T950—2019
QC/T661—2019
QC/T1123—2019
QC/T293—2019
QC/T1127—2019
QC/T1128—2019
QC/T11292019
QC/T236—2019
QC/T520—2019
QC/T1111——2019
QC/T1112—2019
QC/T1119—2019
QC/T1120—2019
QC/T660—2019
QC/T1124—2019
QC/T1125—2019
QC/T1126—2019
标准名称
汽车发动机用电动水泵技术条件汽车玻璃升降器
汽车座椅加热垫技术要求和试验方法汽车空调用液气分离器
汽车轮胎充气泵
汽车半轴技术条件和台架试验方法乘用车麦弗逊悬架铝合金控制臂总成技术条件及试验方法
汽车用摄像头
特种车辆后部防撞吸能装置
汽车内饰材料性能的试验方法
汽车用摩阻材料小样缩比试验方法商用车轻合金车轮30°冲击试验方法
乘用车车轮双轴疲劳试验方法
汽车安全玻璃术语
汽车气压制动系统用快插接头尺寸汽车空调用压缩机试验方法
汽车自适应前照明系统调光装置耐久性试验方法
汽车离合器系统术语及定义
汽车驱动桥术语及定义
rrKacerKAca-
被代替标准编号
QC/T6262008
QC/T636—2014
QC/T950—2013
QC/T661—2000
QC/T293—1999;
QC/T294—1999
QC/T236—1997
QC/T520—1999
QC/T660—2000
实施日期
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
规范性引用文件
术语和定义
要求·
试验方法
6检验规则
标志、使用说明书
随车文件、运输和贮存
附录A（规范性附录）
试验记录表
rrkaeerkAca-
QC/T53—-2019
QC/T532019
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替QC/T532006《吸类车》，与QC/T532006相比，主要技术变化如下：增加了罐体容积、罐体额定容积和充装率的定义（见3.1、3.2、3.3）；删除了罐体有效容积的术语和定义（2006版3.1）；—修改了抽吸深度、系统最大真空度、抽吸时间的定义（见3.4、3.5、3.6，2006版3.2、3.3、3.4);
增加了排泄时间的术语和定义（见3.7)；一修改了整车、外观、吸排系统、罐体的技术要求（见4.2、4.3、4.4.1、4.4.2，2006版4.1、4.1.12、4.6、4.8）；
删除了取力传动机构要求（2006版4.7）；删除了空载时罐体倾斜度要求（2006版4.8.6）；增加了液压、电气、气路系统的技术要求（见4.5)：修改了罐体容积测量、抽吸时间测量、排泄时间测量、吸排系统密封性的试验方法（见5.3.3、5.3.7、5.3.8、5.3.10、2006版5.5、5.9、5.10、5.13）增加了自动报警试验、罐体渗漏试验、罐体压力试验的方法（见5.3.9、5.3.12、5.3.13)；删除了行驶可靠性试验（2006版5.14)；修改了检验规则（见第6章，2006版第6章）；修改了使用说明书（见7.2，2006版7.2）。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：长沙中联重科环境产业有限公司、航天晨光股份有限公司、徐州徐工环境技术有限公司、北京京环装备设计研究院有限公司、合加新能源汽车有限公司、河南森源重工有限公司、汉阳专用汽车研究所、北京环卫集团环卫装备有限公司、浙江路捷顺汽车制造有限公司。本标准主要起草人：翟球雄、汪靳、单龙、薛振东、彭玲、杨烨、陈西山、高国有、段建国、张晓雷、郭志娟、郭建华、吕振伟、刘玉光、郝学维、蒋友明、姜春生、邱天月、崔赞。本标准所代替标准的历次版本发布情况为：ZB/T51001-—1987；
QC/T29113—1993，QC/T53—1993;-QC/T53—2006。
KaeerkAca-
1范围
吸粪车
QC/T53—2019
本标准规定了吸粪车的术语和定义、要求、试验方法、检验规则、标志、使用说明书及随车文件、运输和贮存。
本标准适用于定型二类汽车底盘改装的吸粪车。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1495
GB1589
GB/T3766
GB4785
GB7258
GB/T9969
GB11567
GB/T12534
GB15741
GB/T18411
GB23254
GB25990
GB/T31012
JB/T5943
QC/T252
QC/T484
QC/T625
QC/T652
3术语和定义
汽车加速行驶车外噪声限值及测量方法汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值液压传动系统及其元件的通用规则和安全要求汽车及挂车外部照明和光信号装置的安装规定机动车运行安全技术条件
工业产品使用说明书总则
汽车及挂车侧面和后下部防护要求汽车道路试验方法通则
汽车和挂车号牌板（架）及其位置机动车产品标牌
货车及挂车车身反光标识
车辆尾部标志板
环卫车辆设备用图形符号
工程机械焊接件通用技术条件
专用汽车定型试验规程
汽车油漆涂层
汽车用涂镀层和化学处理层
吸污车
下列术语和定义适用于本文件。3.1
罐体容积effectivetankvolume
常温状态时罐体所能容纳水的最大容积。1
-KaeerKAca-
QC/T53-—-2019
罐体额定容积ratedtankvolume
吸粪车为额定载质量时罐体内充满粪液所占的容积。3.3
充装率
fillingratio
罐体额定容积与罐体容积之比。3.4
抽吸深度
suctiondepth
吸粪车正常抽吸作业时、吸粪车车轮所压水平地面到被吸介质液面的最大垂直距离。3.5
maximumvacuumdegreeofsuctionsystem系统最大真空度
真空泵在额定工作转速下持续运转时，吸粪车的吸排系统所能产生的最低绝对压力与当地大气压的差值。
抽吸时间suctiontime
从真空泵启动至粪液达到设计规定的罐体容积所需的时间。3.7
excretingtime
排泄时间
从罐体排放阀门打开或真空泵启动压力排放至罐内液体全部排放所需的时间。4要求
4.1总则
4.1.1吸粪车应符合本标准的规定，并按规定程序批准的产品图样和技术文件制造。4.1.2外购件、外协件应符合相关标准的规定，并具有制造厂的合格证，所有自制零部件、总成件经检验合格后方可装配使用。4.2整车
4.2.1外廊尺寸、轴荷及质量限值应符合GB1589的规定。4.2.2侧倾稳定角、制动性能和运行安全性能应符合GB7258的规定。4.2.3外部照明和光信号装置应符合GB4785的规定。4.2.4号牌板（架）的形状、尺寸及其安装位置应符合GB15741的规定。4.2.5车身反光标识及其安装位置应符合GB23254的规定，尾部标志板及其安装位置应符合GB25990的规定。
4.2.6侧面和后下部防护装置应符合GB11567的规定。4.2.7加速行驶车外噪声应符合GB1495的规定。4.2.8作业噪声应不大于86dB（A）。4.2.9吸粪车宜安装清洗车辆本身和作业场地的装置。吸粪车的主要技术参数应符合表1的规定。4.2.10
rKacerkAca-
罐体额定容积V
抽吸时间
排泄时间
抽吸深度
系统最大真空度P
系统最大压力值P（表压）
主要技术参数表
3.5基本参数
8.5标*处n表示罐体额定容积12m的基础上每增加1m时，相应的时间增加Imin。4.2.11吸粪车应具有吸粪液到满罐前的自动报警功能。4.2.12吸粪车吸排作业不少于1000次，可靠度应大于或等于80%。4.2.13吸粪车排泄作业时，罐体内应排泄干净，无残留。4.2.14吸粪车不得有污水滴漏和污物掉落。4.3外观
4.3.1吸粪车外表面应光洁平整，应无明显压痕或划痕。QC/T53—2019
≤12+n*
≤15+n*
4.3.2吸粪车所有外露金属表面应作防锈处理，油漆涂层应符合QC/T484的规定，镀层和化学处理层应符合QC/T625的规定。
4.3.3焊接质量应符合JB/T5943的规定。4.3.4各操作标识、安全标识应清晰、完整，并固定在相应明显部位。4.4主要部件
吸排系统
吸排系统抽吸至表1规定的系统最大真空度停止运行，保持20min后压差不大于0.01MPa。吸排系统压排至表1规定的系统最大压力停止运行，保持20min后压差不大于0.01MPa4.4.1.3
真空泵温升不应超过35℃，最高温度不应超过80℃。4.4.1.4
吸排系统应吸排畅通，无异响。吸排系统应设有防止粪液进入真空泵的防溢流装置。吸排系统应设有过压保护装置。4.4.2罐体
罐体应无渗漏。
罐体达到表1规定的系统最大真空度和最大压力值时，应无永久性变形。4.4.2.2
罐体内应设置防波板，每个防波板的面积应大于罐体横断面积的40%，每个防波段的容4.4.2.3
积不大于3m3。
4.4.2.4罐体顶部应设置检修人孔，其尺寸在任一方向不得小于500mm。人孔附件应设置扶手或扶梯，孔盖应能密封。
4.4.2.5罐体上方应设置扶手
罐体应采用防腐材质或内表面应进行防腐处理。罐体应设置指示罐内液面高度的装置。4.4.2.7
-KaeerKAca-
QC/T53—2019
4.5液压、电气、气路系统
4.5.1液压系统应符合GB/T3766的规定。4.5.2吸粪车上各电气应可靠，其按钮、开关工作正常，仪表、灯具指示应正确。4.5.3电、液、气管路、线路应排列整齐、夹持牢固，不得与运动部件发生摩擦或干涉；接头连接应牢固、可靠，维护方便，
5试验方法
5.1基本性能试验
吸粪车基本性能试验应按QC/T252的规定进行。5.2强制性检验
吸粪车的外廓尺寸、轴荷及质量限值、外部照明和光信号装置、侧面及后下部防护、加速行驶车外噪声等试验应按相关强制性标准进行5.3专用性能试验
5.3.1试验条件
5.3.1.1试验场地
试验场地应符合下列要求：
a）平坦，坚实，坡度不大于1%；b）试验过程中确保水池液面高度变化不超过50mm，水面与吸粪车车轮所压水平地面的最大垂直距离为吸粪车抽吸深度的设计值。5.3.1.2气候条件
试验场气候条件应符合GB/T12534的规定。5.3.1.3试验介质
试验用的抽吸介质应为清洁水。5.3.2作业噪声试验
作业噪声试验应按QC/T652的规定进行。5.3.3罐体容积测量
5.3.3.1罐体额定容积
分别称量吸粪车的整备质量m和罐体装注清水至额定载质量时的总质量mp，按式（1）计算罐体额定容积，将试验结果记人附录A的表A.1中。V=mp-m
式中：
V—罐体额定容积，m2；
mp罐体装注清水至额定载质量时的总质量，kg；整车整备质量，kg；
-水的密度，kg/m。
5.3.3.2罐体容积
分别称量吸粪车的整备质量m和罐体装满清水时的总质量mz，按式（2）计算罐体容积，将试验结果记入附录A的表A.1中。4
-KaeerKAca-
式中：
V——罐体容积，m；
一罐体装满清水时的总质量，kg；mz
m——整车整备质量，kg；
p—水的密度，kg/m。
5.3.3.3充装率
V=m,-m
按式（3）计算罐体充装率，将试验结果记人附录A的表A.1中。x100%
式中：
n——罐体充装率，%。
V—罐体额定容积，m：
V罐体容积，m。
5.3.4系统最大真空度测量
QC/T53—2019
将罐内存水排尽，关闭罐体检修孔和排液口，使吸粪管密封。四通阀手柄转至抽吸位置，试验开始后，将真空泵的转速控制在额定工作转速，观察真空表指针指示的最大真空度读数。持续稳定指示时间不少于2min，取指针抖动范围的中值。将试验结果记入附录A的表A.2中。5.3.5最大压力值（表压）测量
将罐内存水排尽，关闭罐体检修孔和排液口，使吸粪管密封。四通阀手柄转至压排位置，试验开始后，将真空泵的转速控制在额定工作转速，观察真空表指针指示的最大压力值读数。持续稳定指示时间不少于2min，取指针抖动范围的中值。将试验结果记人附录A的表A.2中。5.3.6抽吸深度测量
使真空泵保持额定工作转速，将吸粪胶管放入储水槽中（吸粪口不露出水面），吸粪车抽吸清水至充满罐体。测量吸粪车车轮所压地面至被吸液面的最大垂直距离，将试验结果记人附录A的表A.3中。
5.3.7抽吸时间测量
启动真空泵并使其保持额定工作转速，将吸粪胶管放入储水槽中（吸粪口不露出水面），吸粪车抽吸清水至充满罐体。记录真空泵启动运行开始至清水充满罐体的时间，试验3次，取平均值。并观察抽吸是否畅通，有无异响及污水滴漏和污物掉落的现象。将试验结果记人附录A的表A.3中。
5.3.8排泄时间测量
吸粪车罐内装注清水至设计规定液面高度，以真空泵启动运行或罐体排放阀门打开两者最先时间点开始记录，至罐内液体全部排除干净为止，试验3次，取平均值。并观察排泄是否畅通，有无异响及污水滴漏和污物掉落的现象。将试验结果记人附录A的表A.4中。5.3.9自动报警试验
进行5.3.5试验时，通过罐内液面高度的指示装置，观察液面达到设计规定的报警液位时是否自动报警。将试验结果记人附录A的表A.5中。n
rKacerkAca-
