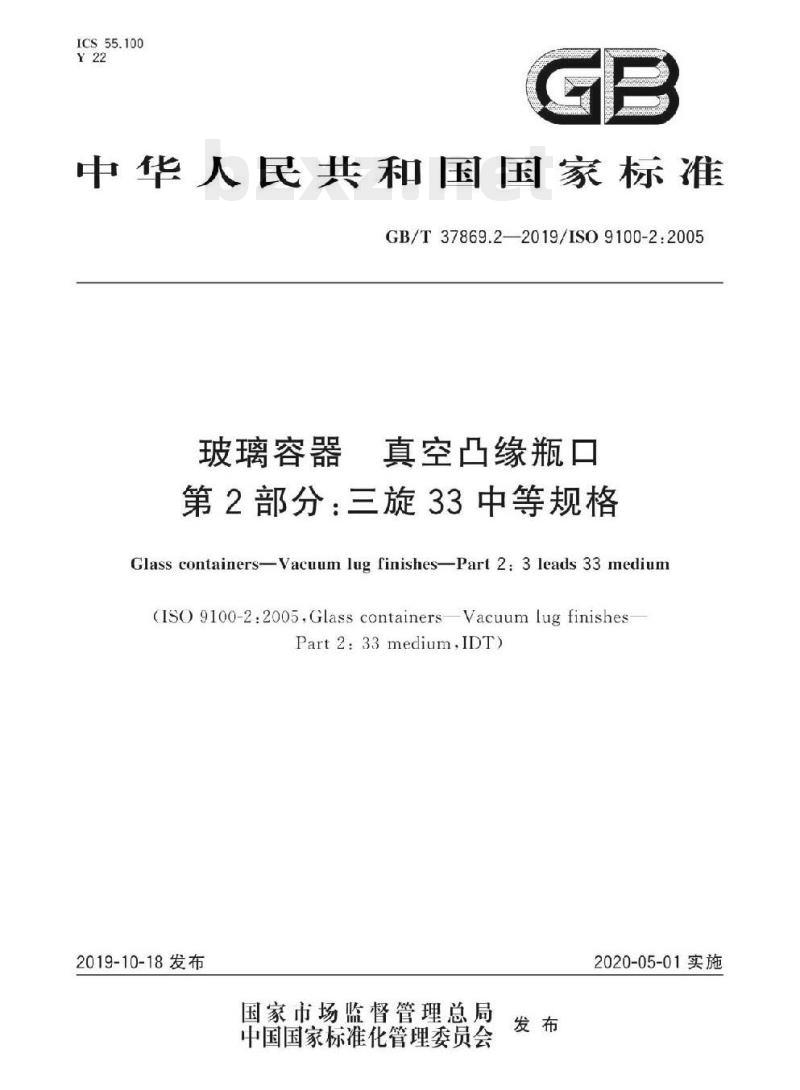

【GB国家标准】 ISO 9100-2 :2005 玻璃容器真空凸缘瓶口 第2部分:三旋33中等规格

ICS55.100
中华人民共和国国家标准
GB/T37869.2—2019/IS09100-2.2005玻璃容器
真空凸缘瓶口
第2部分：三旋33中等规格
Glass containers-Vacuum lug finishes-Part 2: 3 leads 33 medium(ISO9100-2:2005.Glass containersVacuumlugfinishesPart 2:33 medium,IDT)
2019-10-18发布
国家市场监督管理总局
中国国家标准化管理委员会
2020-05-01实施
中华人民共和国
国家标准
玻璃容器真空凸缘瓶口
第2部分：三旋33中等规格
GB/T37869.2—2019/1SO9100-2:20C5*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区二里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2019年10月第一版
书号：155066：1-63057
版权专有
侵权必究

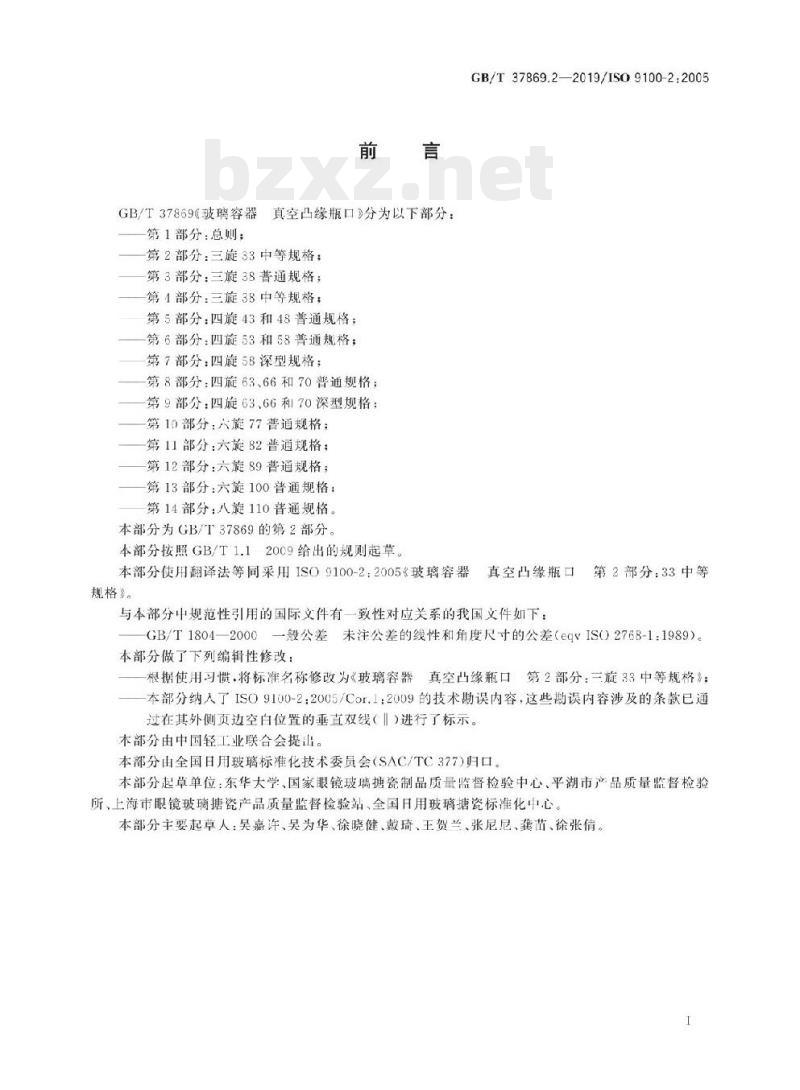

GB/T37869《玻璃容器
真空凸缘瓶口》分为以下部分：第1部分：总则；下载标准就来标准下载网
第2部分：三旋33中等规格；
第3部分：三旋38普通规格；
第4部分：三旋38中等规格；
第5部分：四旋43和48普通规格；第6部分：四旋53和58普通规格；第7部分：四旋58深型规格；
第8部分：四旋63、66和70普通规格：第9部分：四旋63.66和70深型规格：第10部分：旋77普道规格；
一第11部分：六旋82普道规格：；第12部分：六旋89普通规格；
第13部分：六旋100普通规格：
第14部分：八旋110普通规格。
本部分为GB/T37869的第2部分。本部分按照GB/T1.12009给出的规则起草。GB/T37869.2—2019/1S09100-2:2005本部分使用翻译法等同采用ISO9100-2：2005《玻璃容器真空凸缘瓶口第2部分：33中等
规格》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1:1989）。本部分做了下列编辑性修改：
根据使用习惯，将标准名称修改为《玻璃容器真空凸缘瓶口第2部分：三旋33中等规格》；本部分纳入了ISO9100-2：2005/Cor.1：2009的技术勘误内容，这些勘误内容涉及的条款已通过在其外侧页边空白位置的垂直双线（Ⅱ）进行了标示。本部分由中国轻工业联合会提出。本部分由全国日用玻璃标准化技术委员会（SAC/TC377)归口。本部分起草单位：东华大学、国家眼镜玻璃糖瓷制品质量监督检验中心、平湖市产品质量监督检验所、上海市眼镜玻璃塘瓷产品质量监督检验站、全国日用玻璃塘瓷标准化中心。本部分主要起草人：昊嘉许、吴为华、徐晓健、戴琦、王贺兰、张尼尼、龚苗、徐张倩I

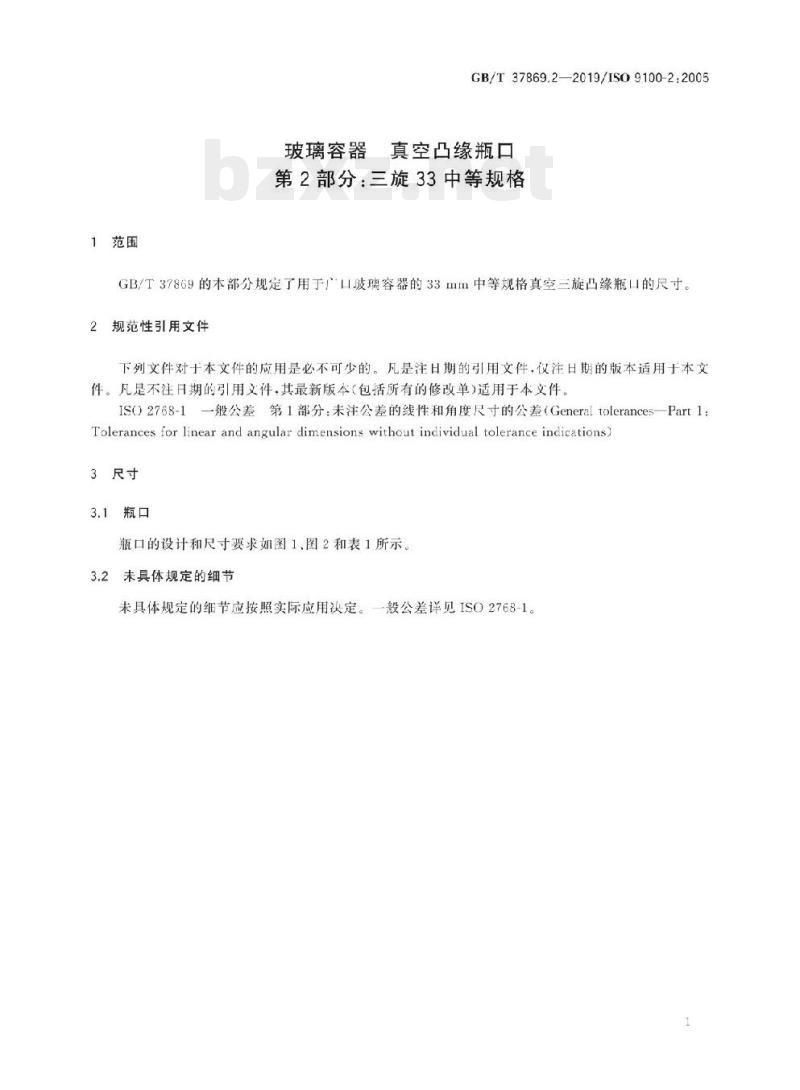

1范围
GB/T37869.2—2019/IS09100-2:2005玻璃容器
真空凸缘瓶口
第2部分：三旋33中等规格
GB/T37869的本部分规定了用于广口玻璃容器的33mm中等规格真空三旋凸缘瓶口的尺寸。规范性引用文件
下列文件对士本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件ISO2768-1一般公差第1部分：未注公差的线性和角度尺寸的公差（Generaltolerances—Part1：Tolerances for linear and angular dimensions without individual tolerance indications)3尺寸
3.1瓶口
瓶口的设计和尺寸要求如图1、图2和表1所示。2未具体规定的细节
未具体规定的细节应按照实际应用决定。一般公差详见ISO2768-1。GB/T37869.2-2019/1S0.9100-2.2005180°
模缝线。
见图2。
37*30°
114°30
单位为毫米
在螺线的停止面有一个盖子停止功能。因北，它们应是锋利的，并口尽可能地垂直于E壁，停止面的半径宜与模具相同。必要时，对模具进行及时更换，以防止轮廊磨损。图1螺纹结构和B-B截面放大示意图OTh
2.3±0.25
GB/T37869.2—2019/1S09100-2:2005单位为毫米
40°±2
20.9±0.2
8-90-11-1
封接面不应有任何影响其功能的细裂缝、不平整等其他缺陷26
为达到一定的功能要求，尽量控制瓶口直径椭质度至最小值，直径E和直径T应保持同心关系十字阴影区域所示的直径C和高度H呈现了密封位置，玻璃瓶口应符合瓶盖限制尺寸（如图所示）。H下方的轮廓以及可能设计的加强环要合理，在加强环和十字阴影区域间应保留足够的空间。图2A-A截面放大的示意图
GB/T37869.2—2019/IS0 9100-2:2005直径E
直径T
直径C
表1尺寸要求
螺线头数
15°08”
螺纹参数
镜刀保持。的角度倾斜切割，螺线的起始点和终止点对应铣刀轮廊的参数要求。必要时可以开模。每25.4mm(1in）螺纹固数
