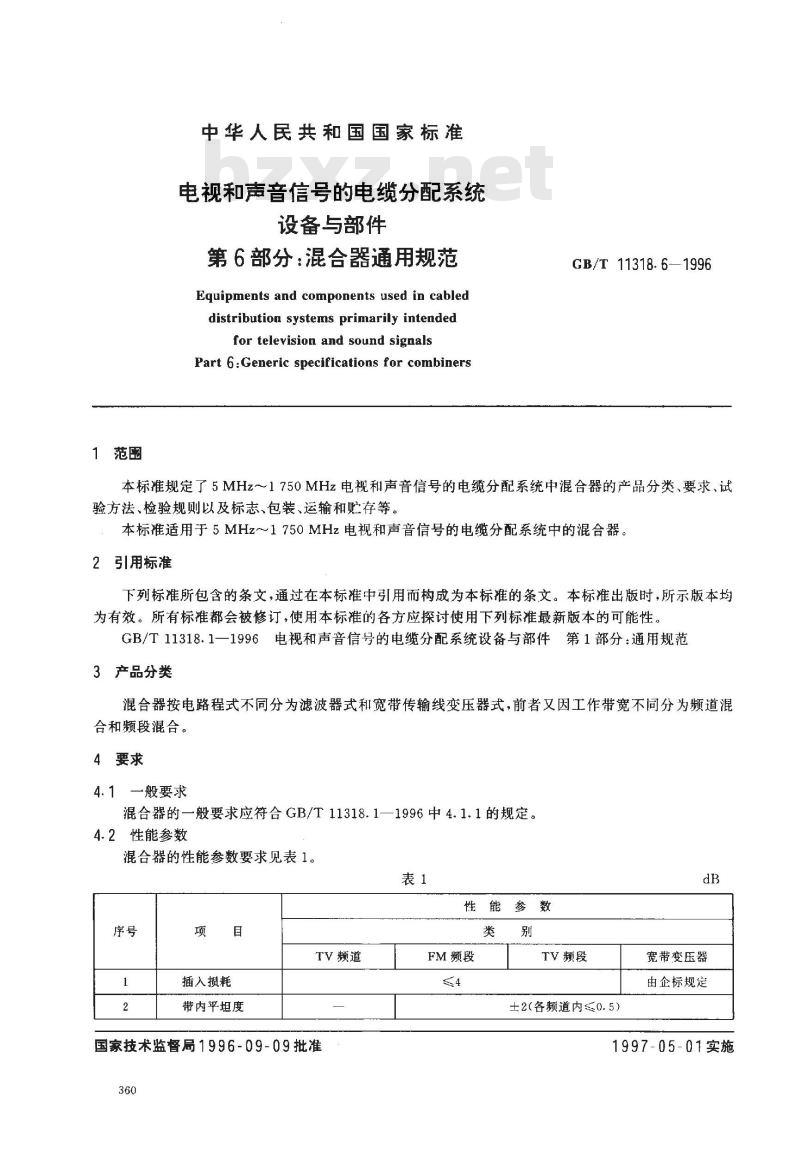

中华人民共和国国家标准
电视和声音信号的电缆分配系统设备与部件
第6部分：混合器通用规范
Equipments and components used in cableddistribution systems primarily intendedfor television and sound signalsPart 6:Generic specifications for combinersGB/T11318.6—1996
本标准规定了5MHz～1750MHz电视和声音信号的电缆分配系统中混合器的产品分类、要求、试验方法、检验规则以及标志、包装、运输和贮存等。本标准适用于5MHz～1750MHz电视和声音信号的电缆分配系统中的混合器2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T11318.1—1996电视和声音信号的电缆分配系统设备与部件第1部分：通用规范3产品分类
混合器按电路程式不同分为滤波器式和宽带传输线变压器式，前者又因工作带宽不同分为频道混合和频段混合。
4要求
4.1一般要求
混合器的一般要求应符合GB/T11318.1—1996中4.1.1的规定。4.2性能参数
混合器的性能参数要求见表1。Www.bzxZ.net
TV频道
插入损耗
带内平坦度
国家技术监督局1996-09-09批准360
性能参数
FM频段
TV频段
±2（各频道内≤0.5）
宽带变压器
由企标规定
1997-05-01实施
带内波动
带外衰减
相互隔离
反射损耗

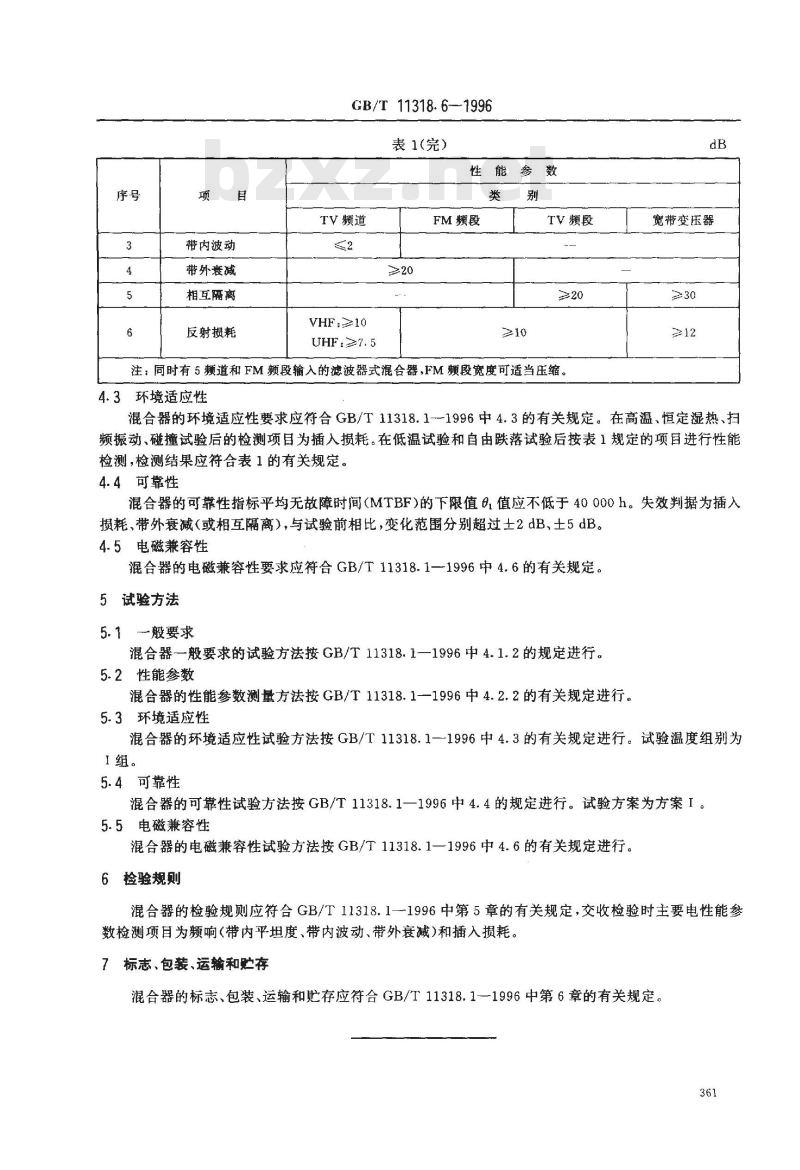

GB/T 11318.6—1996
表1（完）
性能参数
TV频道
VHF:≥10
UHF:≥7. 5
FM频段
TV频段
注：同时有5频道和FM频段输入的滤波器式混合器，FM频段宽度可适当压缩。4.3环境适应性
宽带变压器
混合器的环境适应性要求应符合GB/T11318.1--1996中4.3的有关规定。在高温、恒定湿热、扫频振动、碰撞试验后的检测项目为插入损耗。在低温试验和自由跌落试验后按表1规定的项目进行性能检测，检测结果应符合表1的有关规定。4.4可靠性
混合器的可靠性指标平均无故障时间（MTBF）的下限值,值应不低于40000h。失效判据为插入损耗、带外衰减（或相互隔离），与试验前相比，变化范围分别超过士2dB、土5dB。4.5电磁兼容性
混合器的电磁兼容性要求应符合GB/T11318.1—1996中4.6的有关规定。5试验方法
5.1-般要求
混合器一般要求的试验方法按GB/T11318.1—1996中4.1.2的规定进行。5.2性能参数
混合器的性能参数测量方法按GB/T11318.1一1996中4.2.2的有关规定进行。5.3环境适应性
混合器的环境适应性试验方法按GB/T11318.1-1996中4.3的有关规定进行。试验温度组别为1组。
5.4可靠性
混合器的可靠性试验方法按GB/T11318.1—1996中4.4的规定进行。试验方案为方案I。5.5电磁兼容性
混合器的电磁兼容性试验方法按GB/T11318.1—1996中4.6的有关规定进行。6检验规则
混合器的检验规则应符合GB/T11318.1--1996中第5章的有关规定，交收检验时主要电性能参数检测项目为频响(带内平坦度、带内波动、带外衰减)和插入损耗。7标志、包装、运输和贮存
混合器的标志、包装、运输和贮存应符合GB/T11318.11996中第6章的有关规定。361
