【国家标准(GB)】 电视和声音信号的电缆分配系统设备与部件 第2部分:导频信号发生器通用规范

1范围

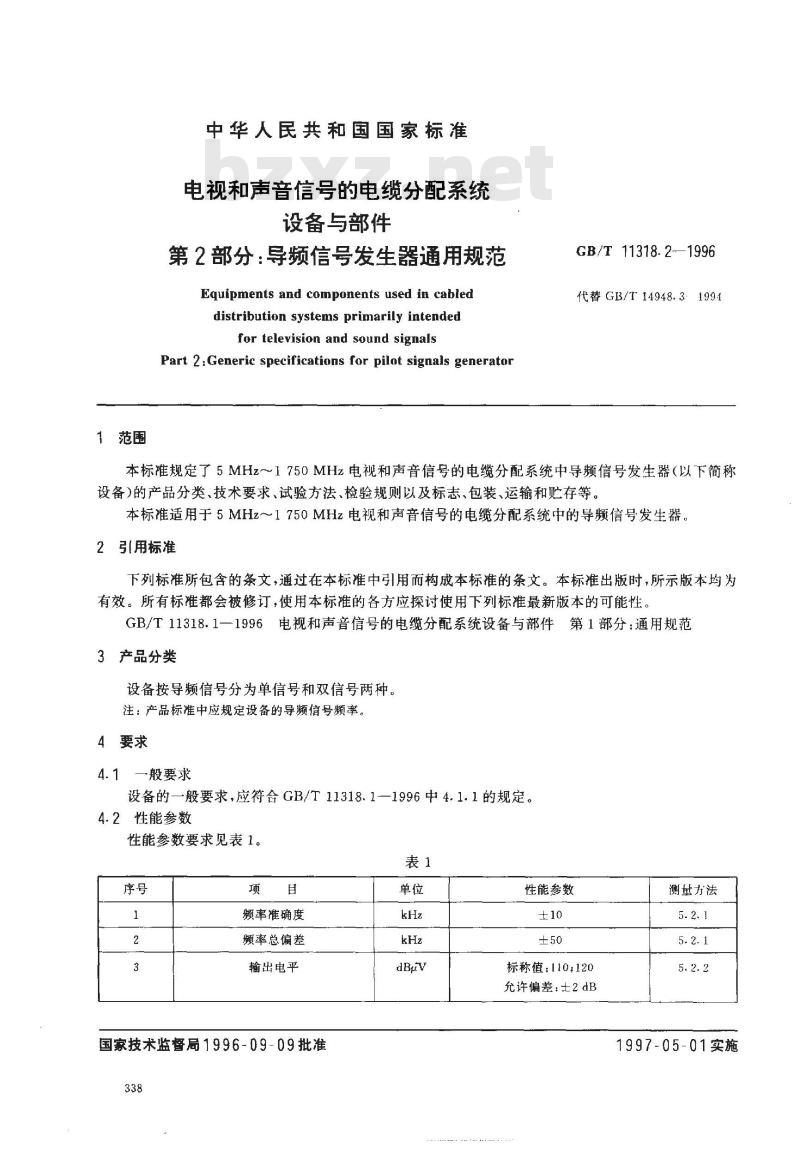

中华人民共和国国家标准
电视和声音信号的电缆分配系统设备与部件
第2部分：导频信号发生器通用规范Equipments and components used in cableddistribution systems primarily intendedfor television and sound signalsPart 2:Generic specifications for pilot signals generatorGB/T 11318.2-1996
代替GB/T14948.31994
本标准规定了5MHz～1750MHz电视和声音信号的电缆分配系统中导频信号发生器（以下简称设备)的产品分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。本标准适用于5MHz～1750MHz电视和声音信号的电缆分配系统中的导频信号发生器。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T11318.1一1996电视和声音信号的电缆分配系统设备与部件第1部分：通用规范3产品分类
设备按导频信号分为单信号和双信号两种。注：产品标准中应规定设备的导频信号频率。4要求
4.1一般要求
设备的一般要求，应符合GB/T11318.1—1996中4.1.1的规定。4.2性能参数
性能参数要求见表1。
频率准确度
频率总偏差
输出电平
国家技术监督局1996-09-09批准338
性能参数
标称值：110;120
允许偏差：士2dB
测基方法
1997-05-01实施
4.3环境适应性
输出电平温度稳定度
输出电平调节范围
寄生输出抑制
GB/T 11318.2-1996

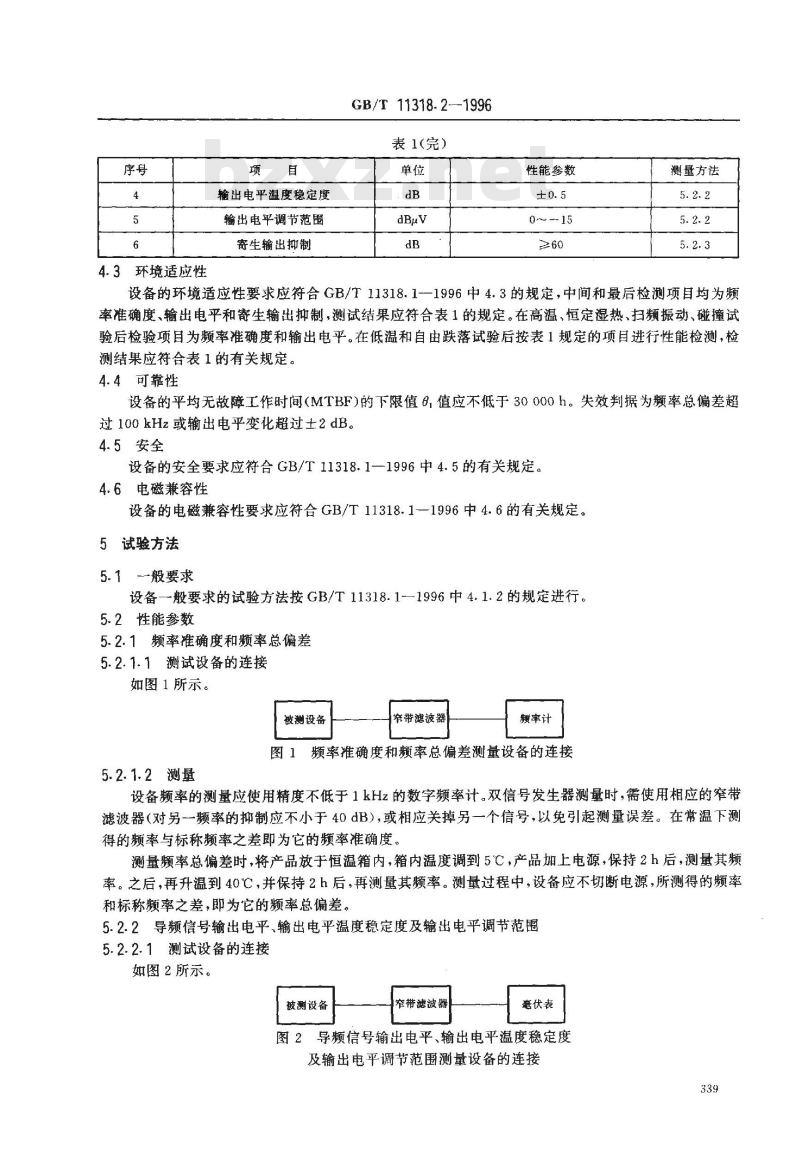

表1(完）
性能参数
0～-15
测量方法
设备的环境适应性要求应符合GB/T11318.1--1996中4.3的规定，中间和最后检测项目均为频率准确度、输出电平和寄生输出抑制，测试结果应符合表1的规定。在高温、恒定湿热、扫频振动、碰撞试验后检验项目为频率准确度和输出电平。在低温和自由跌落试验后按表1规定的项目进行性能检测，检测结果应符合表1的有关规定。
4.4可靠性
设备的平均无故障工作时间（MTBF)的下限值6,值应不低于30000h。失效判据为频率总偏差超过100kHz或输出电平变化超过土2dB。4.5安全
设备的安全要求应符合GB/T11318.1—1996中4.5的有关规定。4.6电磁兼容性
设备的电磁兼容性要求应符合GB/T11318.1—1996中4.6的有关规定。5试验方法
5.1般要求
设备一般要求的试验方法按GB/T11318.1-—1996中4.1.2的规定进行。5.2性能参数
5.2.1频率准确度和频率总偏差
5.2.1.1测试设备的连接
如图1所示。
被测设备
窄带滤波器
频率计
图1频率准确度和频率总偏差测量设备的连接5.2.1.2测量
设备频率的测量应使用精度不低于1kHz的数字频率计。双信号发生器测量时，需使用相应的窄带滤波器（对另一频率的抑制应不小于40dB），或相应关掉另一个信号，以免引起测量误差。在常温下测得的频率与标称频率之差即为它的频率准确度。测量频率总偏差时，将产品放于恒温箱内，箱内温度调到5℃，产品加上电源，保持2h后，测量其频率。之后，再升温到40℃，并保持2h后，再测量其频率。测量过程中，设备应不切断电源，所测得的频率和标称频率之差，即为它的频率总偏差。5.2.2导频信号输出电平、输出电平温度稳定度及输出电平调节范围5.2.2.1测试设备的连接
如图2所示。
被测设备
窄带滤波器
毫伏表
图2导频信号输出电平、输出电平温度稳定度及输出电平调节范围测量设备的连接339

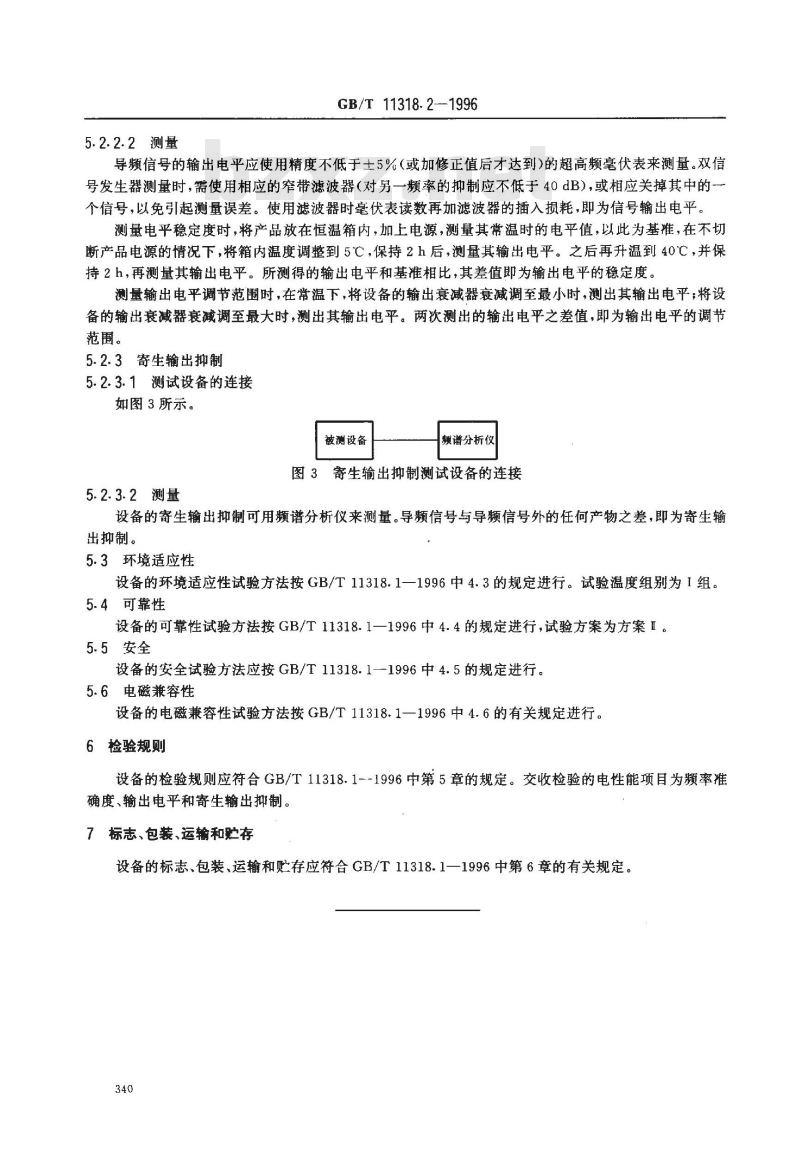

5.2.2.2测量
GB/T 11318.2-1996
导频信号的输出电平应使用精度不低于土5%（或加修正值后才达到）的超高频毫伏表来测量。双信号发生器测量时，需使用相应的窄带滤波器（对另一频率的抑制应不低于40dB)，或相应关掉其中的个信号，以免引起测量误差。使用滤波器时毫伏表读数再加滤波器的插入损耗，即为信号输出电平。测量电平稳定度时，将产品放在恒温箱内，加上电源，测量其常温时的电平值，以此为基准，在不切断产品电源的情况下，将箱内温度调整到5℃，保持2h后，测量其输出电平。之后再升温到40℃，并保持2h，再测量其输出电平。所测得的输出电平和基准相比，其差值即为输出电平的稳定度。测量输出电平调节范围时，在常温下，将设备的输出衰减器衰减调至最小时，测出其输出电平；将设备的输出衰减器衰减调至最大时，测出其输出电平。两次测出的输出电平之差值，即为输出电平的调节范圃。
5.2.3寄生输出抑制下载标准就来标准下载网
5.2.3.1测试设备的连接
如图3所示。
被测设备
频谱分析仪
图3寄生输出抑制测试设备的连接5.2.3.2测量
设备的寄生输出抑制可用频谱分析仪来测量。导频信号与导频信号外的任何产物之差，即为寄生输出抑制。
5.3环境适应性
设备的环境适应性试验方法按GB/T11318.1一1996中4.3的规定进行。试验温度组别为1组。5.4可靠性
设备的可靠性试验方法按GB/T11318.1一1996中4.4的规定进行，试验方案为方案I。5.5安全
设备的安全试验方法应按GB/T11318.1-1996中4.5的规定进行。5.6电磁兼容性
设备的电磁兼容性试验方法按GB/T11318.1一1996中4.6的有关规定进行。6检验规则
设备的检验规则应符合GB/T11318.1--1996中第5章的规定。交收检验的电性能项目为频率准确度、输出电平和寄生输出抑制。7标志、包装、运输和贮存
设备的标志、包装，运输和贮存应符合GB/T11318.1一1996中第6章的有关规定340
