【国家标准(GB)】 电视和声音信号的电缆分配系统设备与部件 第1部分:通用规范

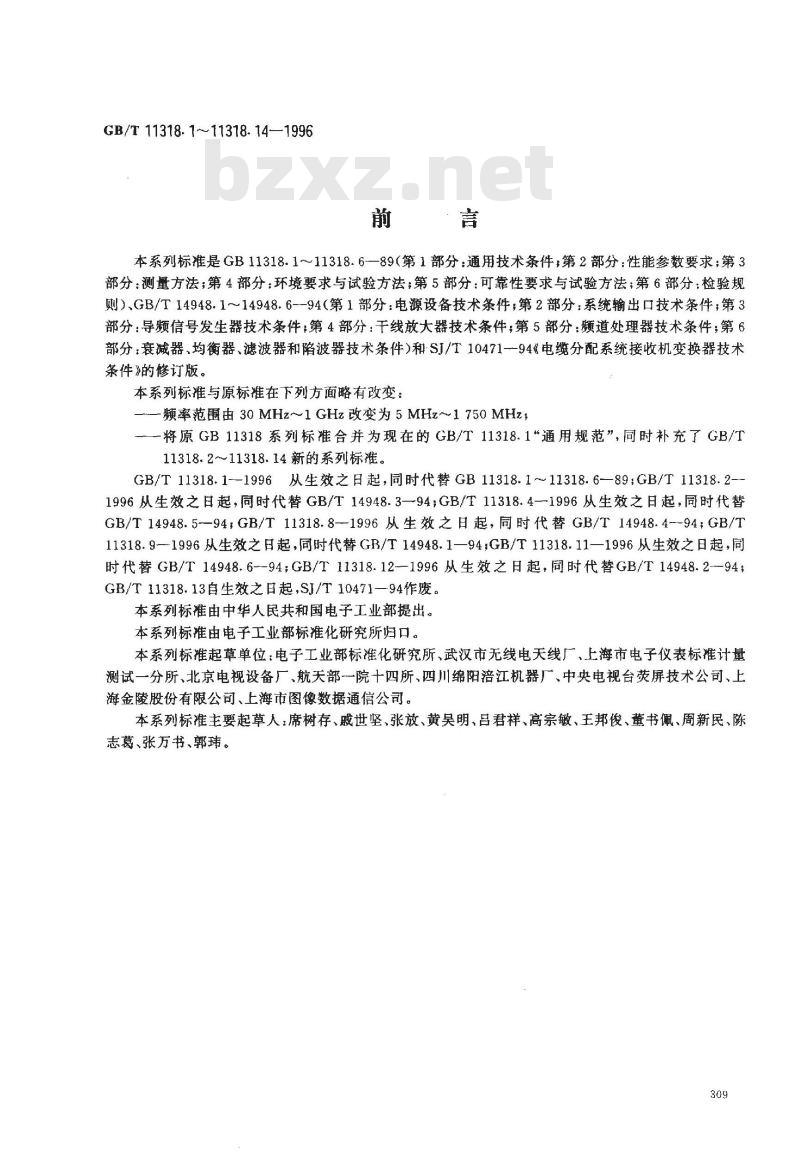

GB/T 11318. 1~~11318. 14—1996前·言
本系列标准是GB11318.1~11318.6—89（第1部分：通用技术条件：第2部分：性能参数要求；第3部分：测量方法；第4部分：环境要求与试验方法；第5部分：可靠性要求与试验方法；第6部分：检验规则）、GB/T14948.1~14948.6--94（第1部分：电源设备技术条件；第2部分：系统输出口技术条件：第3部分：导频信号发生器技术条件第4部分：干线放大器技术条件；第5部分：频道处理器技术条件；第6部分：衰减器、均衡器、滤波器和陷波器技术条件）和SJ/T10471--94《电缆分配系统接收机变换器技术条件》的修订版。
本系列标雅与原标准在下列方面略有改变：频率范围由30MHz～1GHz改变为5MHz～1750MHz；-将原GB11318系列标准合并为现在的GB/T11318.1“通用规范”，同时补充了GB/T11318.2~11318.14新的系列标准。GB/T 11318.1--1996从生效之日起，同时代替 GB 11318.1～11318.6-—89;GB/T 11318.2-1996从生效之日起，同时代替GB/T14948.3—94：GB/T11318.4-1996从生效之日起，同时代替GB/T14948.5-94，GB/T11318.8--1996从生效之日起，同时代替GB/T14948.4-94：GB/T11318.9—1996从生效之日起，同时代替GB/T14948.1—94，GB/T11318.11—1996从生效之日起，同时代替GB/T14948.6--94；GB/T11318.12--1996从生效之日起，同时代替GB/T14948.2--94；GB/T11318.13自生效之日起，SJ/T10471—94作废。本系列标准由中华人民共和国电子工业部提出。本系列标由电子工业部标准化研究所归口。本系列标准起草单位：电子工业部标准化研究所、武汉市无线电天线厂，上海市电子仪表标准计量测试一分所、北京电视设备厂、航天部一院十四所、四川绵阳江机器厂、中央电视台荧屏技术公司、上海金陵股份有限公司、上海市图像数据通信公司本系列标准主要起草人：席树存、戚世坚、张放、黄吴明、吕君祥、高宗敏、王邦俊、董书佩、周新民、陈志葛、张万书、郭玮。
1范围

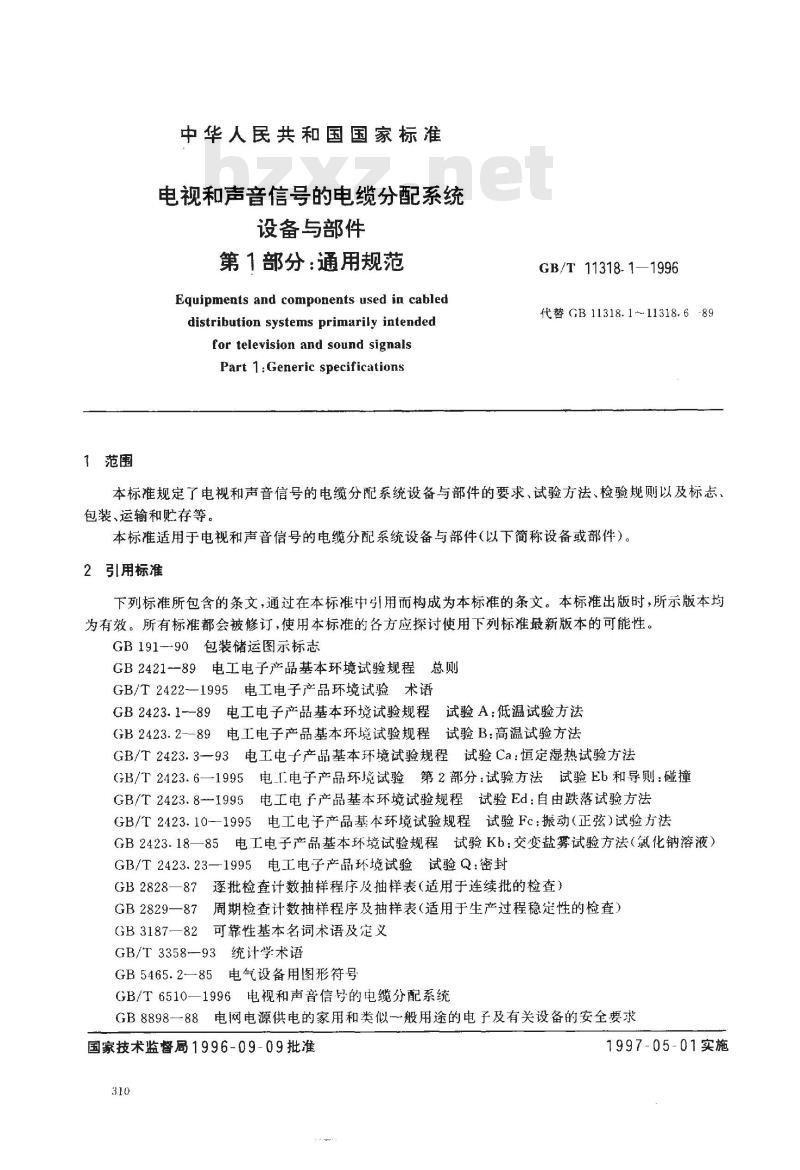

中华人民共和国国家标准
电视和声音信号的电缆分配系统设备与部件
第1部分：通用规范
Equipments and components used in cableddistribution systems primarily intendedfor television and sound signalsPart 1:Generic specificationsGB/T11318.1—1996
代替GB11318.1~11318.6-89
本标准规定了电视和声音信号的电缆分配系统设备与部件的要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于电视和声音信号的电缆分配系统设备与部件（以下简称设备或部件）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-90包装储运图示标志
GB2421--89电工电子产品基本环境试验规程总则GB/T2422-—1995电工电子产品环境试验术语GB2423.1--89电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2-89电工电子产品基本环境试验规程试验B：高温试验方法GB/T2423.3—93电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB/T2423.6—1995电厂电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞GB/T2423.8-1995电工电子产品基本环境试验规程试验Ed：自由跌落试验方法GB/T2423.10-1995电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB2423.18一85电工电子产品基本环境试验规程试验Kb：交变盐雾试验方法（氯化钠溶液）GB/T2423.23—1995电工电子产品环境试验试验Q：密封GB2828—87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829一87周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3187—82可靠性基本名词术语及定义GB/T3358-93统计学术语
GB5465.2—85电气设备用图形符号GB/T6510—1996电视和声音信号的电缆分配系统GB8898一88电网电源供电的家用和类似一般用途的电子及有关设备的安全要求国家技术监督局1996-09-09批准310
1997-05-01实施
GB/T 11318.1--1996

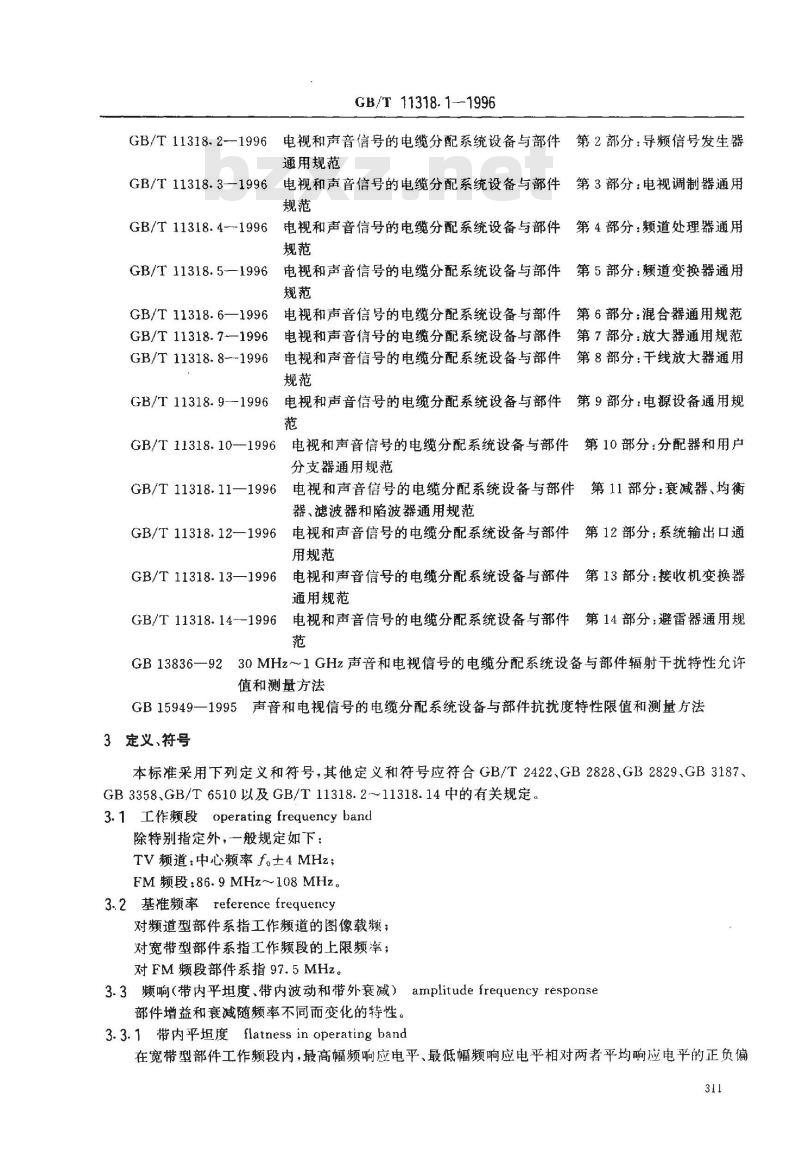

GB/T11318.2--1996电视和声音信号的电缆分配系统设备与部件第2部分：导频信号发生器通用规范
GB/T11318.3-1996电视和声音信号的电缆分配系统设备与部件第3部分：电视调制器通用规范
GB/T11318.4--1996电视和声音信号的电缆分配系统设备与部件第4部分：频道处理器通用规范
电视和声音信号的电缆分配系统设备与部件第5部分：频道变换器通用GB/T 11318.5-—1996
GB/T11318.6一1996电视和声音信号的电缆分配系统设备与部件第6部分：混合器通用规范GB/T11318.7-1996电视和声音信号的电缆分配系统设备与部件第7部分：放大器通用规范GB/T11318.8-1996电视和声音信号的电缆分配系统设备与部件第8部分：干线放大器通用规范
电视和声音信号的电缆分配系统设备与部件第9部分：电源设备通用规GB/T 11318.9-1996日
GB/T11318.10—1996
电视和声音信号的电缆分配系统设备与部件第10部分：分配器和用户分支器通用规范
GB/T 11318.11—1996
电视和声音信号的电缆分配系统设备与部件第11部分：衰减器、均衡器、滤波器和陷波器通用规范
GB/T 11318.12—1996
电视和声音信号的电缆分配系统设备与部件第12部分：系统输出口通用规范
GB/T 11318.13—1996
电视和声音信号的电缆分配系统设备与部件第13部分：接收机变换器通用规范
GB/T11318.14--1996电视和声音信号的电缆分配系统设备与部件第14部分：避雷器通用规范
GB 13836—92
30MHz～1GHz声音和电视信号的电缆分配系统设备与部件辐射干扰特性允许值和测量方法
GB15949—1995声音和电视信号的电缆分配系统设备与部件抗扰度特性限值和测量方法3定义符号
本标准采用下列定义和符号，其他定义和符号应符合GB/T2422、GB2828、GB2829、GB3187、GB3358.GB/T6510以及GB/T11318.2~11318.14中的有关规定。3.1工作频段operating frequency band除特别指定外，一般规定如下：TV频道：中心频率f。土4MHz；
FM频段:86.9MHz～~108MHz。
3.2基准频率reference frequency对频道型部件系指工作频道的图像载频；对宽带型部件系指工作频段的上限频率；对FM频段部件系指97.5MHz。

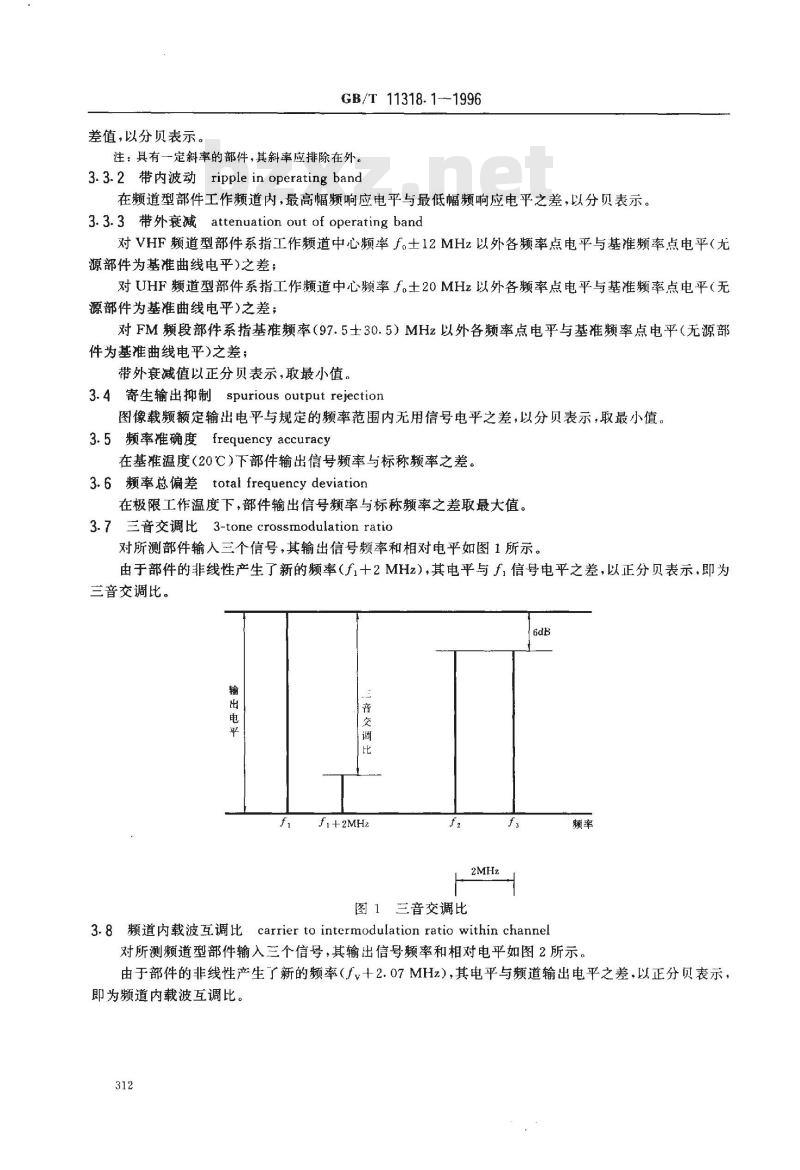

3.3频响（带内平坦度、带内波动和带外衰减）amplitude frequencyresponse部件增益和衰减随频率不同而变化的特性。3.3.1带内平坦度flatness in operating band在宽带型部件工作频段内，最高幅频响应电平、最低幅频响应电平相对两者平均响应电平的正负偏311
差值，以分贝表示。
GB/T 11318.1-1996
注：具有一定斜率的部件，其斜率应排除在外。3.3.2带内波动ripple in operating band在频道型部件工作频道内，最高幅频响应电平与最低幅频响应电平之差，以分贝表示。3.3.3 带外衰减 attenuation out of operating band对VHF频道型部件系指工作频道中心频率F。土12MHz以外各频率点电平与基准频率点电平（无源部件为基准曲线电平)之差；
对UHF频道型部件系指工作频道中心频率f。土20MHz以外各频率点电平与基准频率点电平（无源部件为基准曲线电平)之差；
对FM频段部件系指基准频率（97.5士30.5）MHz以外各频率点电平与基准频率点电平（无源部件为基准曲线电平)之差；
带外衰减值以正分贝表示，取最小值。3.4寄生输出抑制spurious output rejection图像载频额定输出电平与规定的频率范围内无用信号电平之差，以分贝表示，取最小值。3.5频率准确度frequencyaccuracy在基准温度（20℃）下部件输出信号频率与标称频率之差。3.6率总偏差total frequency deviation在极限工作温度下，部件输出信号频率与标称频率之差取最大值。3.7三音交调比 3-tone crossmodulation ratio对所测部件输人三个信号，其输出信号频率和相对电平如图1所示，由于部件的非线性产生了新的频率（fi十2MHz），其电平与f1信号电平之差，以正分贝表示，即为三音交调比。
交调比
fi+2MHz
图1三音交调比

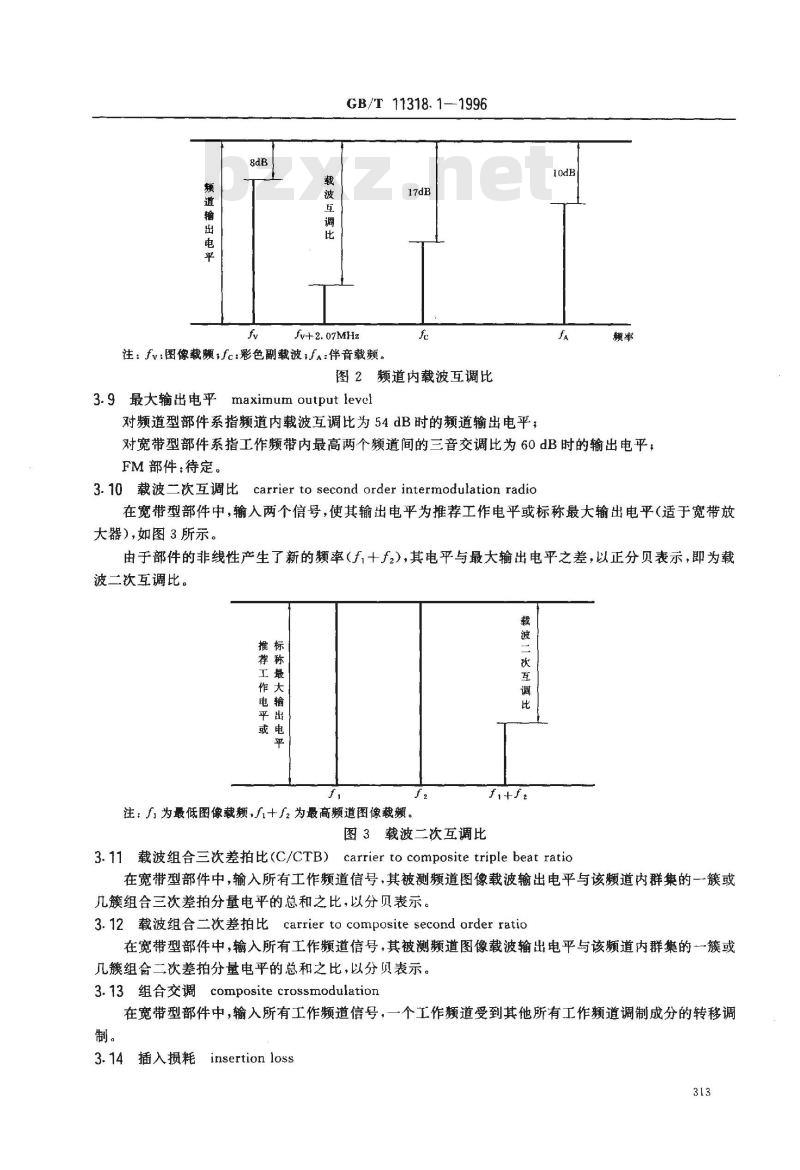

3.8 频道内载波互调比 carrier to intermodulation ratio within channel频率
对所测频道型部件输入三个信号，其输出信号频率和相对电平如图2所示，由于部件的非线性产生了新的频率（v十2.07MHz），其电平与频道输出电平之差，以正分贝表示，即为频道内载波互调比。
GB/T 11318. 1—1996
f+2.07MHz
注：fv：图像载顺；fc：彩色副载波；JA：伴音载频。图2频道内载波互调比
3.9最大输出电乎maximum output level对频道型部件系指频道内载波互调比为54dB时的频道输出电平；10dB
对宽带型部件系指工作频带内最高两个频道间的三音交调比为60dB时的输出电平，FM部件：待定。
3.10载波二次互调比
carrier to second order intermodulation radio在宽带型部件中，输入两个信号，使其输出电平为推荐工作电平或标称最大输出电平（适于宽带放大器），如图3所示。
由于部件的非线性产生了新的颊率（f,十f2），其电平与最大输出电平之差，以正分贝表示，即为载波二次互调比。
注：为最低图像载颊，+2为最高频道图像载频。次歡
图3载波二次互调比
3.11 载波组合三次差拍比(C/CTB） carrier to composite triple beat ratio在宽带型部件中，输入所有工作频道信号，其被测频道图像载波输出电平与该频道内群集的一簇或几簇组合三次差拍分量电平的总和之比，以分贝表示。3.12载波组合二次差拍比carrier to composite second order ratio在宽带型部件中，输入所有工作频道信号，其被测频道图像载波输出电平与该频道内群集的一簇或几簇组合二次差拍分量电平的总和之比，以分贝表示。3.13 组合交调 composite crossmodulation在宽带型部件中，输入所有工作频道信号，一个工作赖道受到其他所有工作频道调制成分的转移调制。
3.14插入损耗insertionloss
GB/T 11318.1—1996
在传输系统中，一个被测部件未接入前，负载吸收的功率与接入后负载吸收的功率之比，以分贝表3.15分支损耗tappingloss
分支器的输入端与分支输出端之间，或串接单元的输入端与系统输出口之间的插入损耗。3.16相互隔离mutual isolation部件某个输出端（或输入端）与该部件另一个同类输出端（或输入端）之间的插入损耗。例如：分支器的相互隔离是指某一分支输出端与另一分支输出端间的插入损耗。3.17反向隔离return isolation分支器(或串接单元)主路输出端与任一分支输出端(或系统输出口)之间的插入损耗。3.18符号
α—-生产方风险;
使用方风险；
一总试验时间；
可接收的平均无故障时间；
极限平均无故障时间；
鉴别比：0./01；
试品数（可靠性），样本大小（检验）；Co—接收数；
失效数；
加速因子，
N-—批量；下载标准就来标准下载网
A。合格判定数；
R。-不合格判定数;
AQL—合格质量水平；
RQL—不合格质量水平。
4要求和试验方法
4.1般要求
4.1.1要求
设备与部件的外观应整洁，表面不应有明显的凹痕、划伤、裂纹、毛刺、变形等现象；表面镀涂层不应起泡、龟裂和脱落；金属件不应有锈蚀和机械损伤。灌注物不应外溢。开关、按键、旋钮的操作应灵活可靠，整机机械结构及零部件应紧固无松动。说明功能的文字符号和图形符号标志应完整、正确、清晰、牢固，图形符号应符合GB5465.2的规定。4.1.2试验方法
用目测法和(或)手感法进行检查。4.2性能参数
4.2.1性能参数要求
设备与部件的性能参数要求应符合GB/T11318.2~11318.14中的有关规定。4.2.2测量方法
本标准只规定了设备与部件的通用测量方法，其他有关设备与部件的专用测量方法应符合GB/T11318.2～11318.14中的有关规定。对于能确保同样精度的任何等效方法也可采用，当有争议时，应以本系列标准规定的方法为准。4.2.2.1有关测量规定
4.2.2.1.1测量用频率
设备与部件所规定的工作频率。4.2.2.1.2测量用电平
GB/T 11318.1--1996
4.2.2.1.2.1无源部件应根据部件实际使用情况和测量仪器规定限度选取尽可能大的电平。4.2.2.1.2.2有源部件为被测部件的标称工作电平。测量非线性失真指标时，如测量困难，可适当提高工作电平。
4.2.2.1.3载波组合三（二)次差拍比测量规定4.2.2.1.3.1测量应在指定频道上进行，如未指明，则所测指标应是所有工作频道上所测得值中最差的。
4.2.2.1.3.2测量时所有载波均应置于部件规定的标称工作电平，如果各载波电平不相同，则应说明各电平间的关系。
4.2.2.1.4组合交调测量规定
4.2.2.1.4.1测量应在指定频道上进行，如未指明，则所测指标应是所有工作频道上所测得值中最差的。
4.2.2.1.4.2测量时所有载波均应置于部件规定的标称工作电平，如测量困难，可适当提高工作电平使被测部件组合交调比指标为60dB。如果各载波电平不相同，则应说明各电平间的关系。4.2.2.1.5阻抗
射频、视频测量系统的阻抗应为不平衡75。各测量装置接口间应良好匹配。4.2.2.1.6终接
在测量时，除被测端口外，所有的射频空位端口都应终接75Q负载。4.2.2.1.7电源
在测量有源部件时，如无特殊规定，被测部件使用的电源其偏差需在额定值的5%以内，电源频率偏差应在士1 Hz以内。
4.2.2.1.8大气条件
除特别要求外，测量应在下列正常大气条件下进行：温度：15℃～35℃;
相对湿度：45%~75%，
大气压力：86kPa～106kPa。
4.2.2.1.9测量仪器
测量时应选用能够保证测量精度并经计量合格的测量仪器。4.2.2.1.10其他
除非另有规定，所有有源设备和部件中插入的衰减器和均衡器在测量时均应置于0dB。4.2.2.2测量
4.2.2.2.1损耗、频响、增益和隔离4.2.2.2.1.1测量方框图
如图4所示。
扫频仪
GB/T 11318.1—1996
被测部件
检波器
注：虚线表示的放大器视测量需要而定，但需检查其在测试电平下的失真和频响，其值与被测部件实际值相比应可忽略。
图4损耗、频响、增益和隔离测量的设备连接4.2.2.2.1.2无源部件的测量
4.2.2.2.1.2.1确定基准曲线
先不接被测部件，直接连通测量系统，预置可变衰减器A一个合适的数值。调整扫频仪及可变衰减器A，使A，的输出信号电平足够大，以使显示器显示出一定幅度的清晰曲线。记下显示器上测量范围内曲线的幅度，其值为D。此曲线作为基准曲线。4.2.2.2.1.2.2损耗和隔离
4.2.2.2.1.2.2.1插入损耗、分配损耗接上被测部件相应端口，减小可变衰减器A的衰减量，使规定频段内频响曲线的最低处（宽带型部件)或基准频率处（频道型部件)与基准曲线相重合，则可变衰减器A，的读数变化量即为所测损耗值。
4.2.2.2.1.2.2.2相互隔离、反向隔离接上被测部件相应端口，减小可变衰减器A，的衰减量，使规定频段内频响曲线的最高处与基准曲线相重合，则可变衰减器A2的读数变化量即为所测隔离值。4.2.2.2.1.2.2.3分支损耗及偏差接上被测部件相应端口，减小可变衰减器A，的衰减量，使规定频段内频响曲线中的某频率处与基准曲线相重合，则可变衰减器A，的读数变化量即为该频率处的分支损耗。分别测出规定频段内最大与最小分支损耗，其与标称分支损耗之差即为偏差。4.2.2.2.1.2.3带内波动
接上被测部件相应端口，减小可变衰减器A，的衰减量，使规定工作频道内频响曲线最低点处与基准曲线相重合，记下此时A的读数为a1，再调整A的衰减量，使规定工作频道内频响曲线中的最高点与基准线相重合，记下此时A，的读数为α2，则α2一ai即为带内波动值。4.2.2.2.1.2.4带内平坦度
接上被测部件相应端口，减小可变衰减器A2的衰减量，使规定工作频段内频响曲线中的最低点与基准曲线相重合，记下此时A。的读数为6。再增大可变衰减器A的衰减量，使规定工作频段内频响曲线中的最高点与基准线相重合，记下此时A2的读数为c,则土即为带内平坦度。2
4.2.2.2.1.2.5带外衰减
在4.2.2.2.1.2.1基础上，接上被测部件相应端口，减小可变衰减器A的衰减量，使规定频率点外频响曲线中的最高点与基准线相重合，则衰减器A，读数的变化量即为带外衰减值。4.2.2.2.1.3有源部件的测量
4.2.2.2.1.3.1确定基准曲线
先不接被测部件，直接连通测量系统，预置可变衰减器A，一个合适的数值。调整扫频仪，使A，的316
GB/T 11318. 1--1996
输出电平达到被测部件正常输出电平。调整A?使显示器显示出一定幅度的清晰曲线，记下显示器上测量范围内曲线的幅度，其值为D。此曲线作为基准曲线。4.2.2.2.1.3.2增益
接上被测部件，增加可变衰减器A，的衰减量，使频响曲线在基准频率处的幅度恢复到D值，则衰减器A1的变化量即为增益值。
4.2.2.2.1.3.3带内波动
在4.2.2.2.1.3.2基础上，减小可变衰减器A，的衰减量，使规定工作频道内频响曲线中的最低点与基准曲线相重合，记下此时A，的读数为a1，再增加A1的衰减量，使规定工作频道内响曲线中的最高点与基准线相重合，记下此时衰减器A,的读数为a2，则a2一a即为带内波动值。4.2.2.2.1.3.4带内平坦度
在4.2.2.2.1.3.2条基础上，减小可变衰减器A，的衰减量，使规定工作频段内频响曲线中的最低点与基准曲线相重合，记下此时A,的读数为b,再增加A，的衰减量，使规定工作频段内频响曲线中的最高点与基准线相重合，记下此时A:的读数为c，则士即为带内平坦度。2
4.2.2.2.1.3.5带外衰减
在4.2.2.2.1.3.2的基础上，减小可变衰减器A2的衰减量，使规定频率点外频响曲线中的最高点与基准线相重合，则可变衰减器A2读数的变化量即为带外衰减值。4.2.2.2.1.3.6有自动增益控制部件的测量应将自动增益控制改为手动控制，分别在标称最大增益和最小增益处进行上述测量，取最差值。对于不能改为手动控制的部件，其测量方法在考虑中。4.2.2.2.1.3.7有斜率补偿的放大器的测量应串接电缆或模拟电路后进行上述测量。4.2.2.2.2最大输出电平、三音交调比、频道内载波互调比4.2.2.2.2.1测量方框图
如图5所示。
混合器
射频信号发生器
注：虚线框内带通滤波器视测量需要而定。A
被测部件
选频电压表
图5最大输出电平、三音交调比、频道内载波互调比测量的设备连接4.2.2.2.2.2宽带型部件的测量
4.2.2.2.2.2.1调整三台信号发生器的输出频率，使f2为被测部件最高频道的图像载频，f比J高2MHz，f1为次高频道的图像载频。置可变衰减器A，为5dB～10dB，Az略高于60dB。分别调整信号发生器G、G2和G，的输出幅度，使选频电压表在f,处读出的数值为α，a加上A的衰减量应等于被测部件的标称最大输出电平，在2和f：处读出的数值均比a低6dB。用选频电压表测量f,士2MHz的分量，将Az减少使其读数仍为α值，则可变衰减器A2的变化量即为三音交调比。4.2.2.2.2.2.2调整可变衰减器A1，使三音交调比刚好为60dB。这时选频电压表在fi处读出的数值加上可变衰减器A，的衰减量即为被测部件最大输出电平的实际值。317
GB/T 11318.1—1996
4.2.2.2.2.2.3必要时，可使用带通滤波器以免选频电压表过载。此时，滤波器的插入损耗应计算在内。
4.2.2.2.2.3频道型部件的测量
4.2.2.2.2-3.1调整三台信号发生器的输出频率，使f，为被测部件输入频道的图像载频.，比f，高4.43MHzf；比fi高6.5MHz，置可变衰减器A，为5dB～10dB,Az的衰减量略高于60dB。分别调，整信号发生器GI、G2和G的输出幅度，使选频电压表在J频道变换类部件变换后则为f)处读出的数值为a，a加上A的衰减量应比被测部件的标称最大输出电平低8dB，在fJ2）和：（f:）处读出的数值分别比标称最大输出电平低17dB和10dB。用选频电压表测量,+207MHz（或f+2.07MHz)的分量，将可变衰减器A，衰减量减少，使表上的读数仍为a，则可变衰减器A，的变化量加上8dB即为频道内载波互调比。4.2.2.2.2.3.2调整可变衰减器A1，使频道内载波互调比刚好为54dB。这时，选频电压表在fi（或f\)处读出的数值加上可变衰减器A的衰减量，再加上8dB即为该被测部件的最大输出电平的实际值。
4.2.2.2.2.4有自动增益控制部件的测量将自动增益控制功能改为手动控制，并分别在标称最大增益和最小增益处进行上述测量，取最差值。
对于不能改为手动控制的部件，其测量方法在考虑中。4.2.2.2.3载波二次互调比
4.2.2.2.3.1测量方框图
如图6所示。
射频信号发生器
混合器
注：虚线框内带通滤波器视测量需要而定。1
被测部件
图6载波二次互调比测量的设备连接4.2.2.2.3.2测量
选频电压表
4.2.2.2.3.2.1调整两台信号发生器的输出频率，使f，为最低频道的图像载频，f.为最高频道图像载频减去最低频道图像载频的差值。4.2.2.2.3.2.2置可变衰减器A1为5dB~10dB，可变衰减器A2的衰减量略大于二次互调比的标称值。调整信号发生器G，和G的输出幅度，使f，和在被测部件输出端分别达到被测部件的标称最大输出电平，它等于选频电压表的读数α加上A2的衰减量。4.2.2.2.3.2.3用选频电压表测量最高频道图像载频（即fl+f2)处的电平，将可变衰减器A衰减量减少使表上的读数仍为α值，则可变衰减器A，的读数变化量即为载波二次互调比。如果某类部件要求给出推荐工作电平时的载波二次互调比，则应将上述A的读数变化量加上上述标称最大输出电平或合适测试电平与推荐工作电平的差值，所得和即为该类部件载波二次互调比。4.2.2.2.3.2.4必要时，可使用带通滤波器以免选频电压表过载。此时，滤波器的插入损耗应计在内。
注：在进行4.2.2.2.2和4.2.2.2.3测量时，如用频谱分析仪代替选频电压表，则应使用超高频毫伏表读取最大电平值。
4.2.2.2.4噪声系数
4.2.2.2.4.1测量方框图
如图7所示。
噪声信号发生器
注：虚线表示的放大器视测量需要而定。GB/T11318.1—1996
被测部件
图7噪声系数测量的设备连接
4.2.2.2.4.2测量
选频电压表
4.2.2.2.4.2.1先断开噪声信号发生器，在被测部件的输入端接上屏蔽良好的终接负载。4.2.2.2.4.2.2用选频电压表测量被测部件在基准频率处的噪声电平。选频电压表的带宽应在1MHz以下，读出此噪声电平为n。
4.2.2.2.4.2.3将可变衰减器A的衰减量增加3dB，去掉输入端的终接负载，接上噪声发生器，调整其输出，使选频电压表恢复到原来的读数n。这时噪声发生器上指示的噪声指数值即为该部件的噪声系数。
如果噪声发生器的阻抗不是75Q，应按其使用说明书的规定进行连接及修正数值。4.2.2.2.4.2.4如被测部件具有自动增益控制功能，应改用手动控制，在最大增益处进行上述测量。4.2.2.2.4.2.5测量应在屏蔽良好的屏蔽室内进行。4.2.2.2.5反射损耗
4.2.2.2.5.1测量方框图
如图8所示。
扫颖仪
4.2.2.2.5.2测量
检波器
反射损
耗电桥
被测部件
屏蔽的终端负载
图8反射损耗测量的设备连接
4.2.2.2.5.2.1先不接被测部件，直接连通测量系统。调整扫频仪的频率范围使其符合测量的要求。4.2.2.2.5.2.2将反射损耗电桥测试端开路，调整扫频仪输出电平，使其达到被测部件端口的最高工作电平(无源部件应尽可能高）。4.2.2.2.5.2.3调整显示器使曲线在满刻度附近，将扫频信号衰减20dB，应使曲线在底刻度线附近。4.2.2.2.5.2.4将扫频信号恢复到原电平，并将反射损耗电桥测试端接到被测部件的被测端。4.2.2.2.5.2.5曲线下降分贝数即为被测端口的反射损耗。4.2.2.2.5.2.6对于具有自动增益或手动增益控制的部件以及带有插入均衡器、衰减器的部件，其增益、均衡、衰减在任意值组合时，按上述测量所得值均应满足技术指标要求。4.2.2.2.6频道型部件自动增益控制特性4.2.2.2.6.1测量方框图
如图9所示。
4.2.2.2.6.2测量
射频信号发生器
GB/T 11318.1—1996
被测部件
选频电压表
图9频道型部件自动增益控制特性测量的设备连接4.2.2.2.6.2.1将衰减器A预置一个合适的数值，调整信号发生器输出电平，使衰减器A的输出为被测部件的额定输入电平。记下选频电压表读数为α。4.2.2.2.6.2.2根据被测部件的参数要求，分别增加和减少输入电平，在选频电压表上读出其相对于a值的变化量,即为自动增益控制特性。4.2.2.2.7频率准确度、频率总偏差和图像伴音载频间距4.2.2.2.7.1测量方框图
如图10a和图10b所示。
被测调制器
颜谱仪
标准信导发生器
频率计数器
调制器频率准确度、频率总偏差和图像伴音载频间距测量的设备连接图10a
被测赖道变换
类部件
标准信号
发生器
频率计数器
频率计数器
频道变换类部件颜率准确度、频率总偏差和图10b
图像伴音载频间距测量的设备连接4.2.2.2.7.2测量
4.2.2.2.7.2.1被测部件应在20C的室内环境温度条件下至少预热0.5h。4.2.2.2.7.2.2调制器的测量：
a）调整标准信号发生器的输出载频频率，使其与频谱仪上显示的被测部件输出图像载频完全重合。此时频率计数器的读数，即为被测信号频率。它与标称频率值之差即为频率准确度。测量时，频谱仪的分辨率应尽量高；
b）在规定的工作环境温度上、下限上，按4.2.2.2.7.2.2a)分别测量被测部件输出频道图像载频频率，其与标称图像载频的最大偏差即为频率总偏差；c）按4.2.2.2.7.2.2a)分别测得被测部件输出图像载频与伴音载频的频率，两者之差即为图像伴音载频间距。
