【YD通讯标准】 2GHz WCDMA 数字蜂窝移动通信网 lu 接口技术要求(第一阶段) 第3部分:信令传输

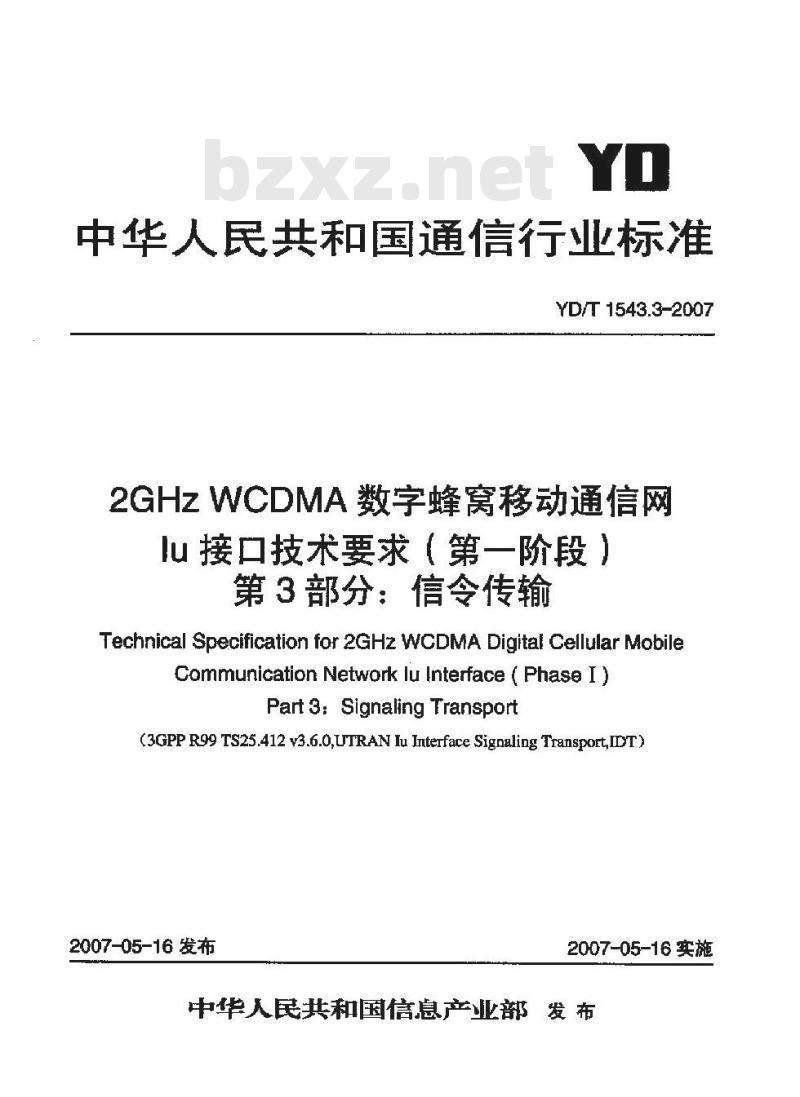

中华人民共和国通信行业标准
YD/T1543.3-2007
2GHzWCDMA数字蜂窝移动通信网
lu接口技术要求（第一阶段）
第3部分：信令传输
Technical Specification for 2GHz WCDMA Digital Cellular MobileCommunication Network lu Interface (Phase I )Part 3: Signaling Transport
(3GPP R99 TS25.412 v3.6.0,UTRAN Iu Interface Signaling Transport,IDT)2007-05-16 发布
2007-05-16实施
中华人民共和国信息产业部发布前

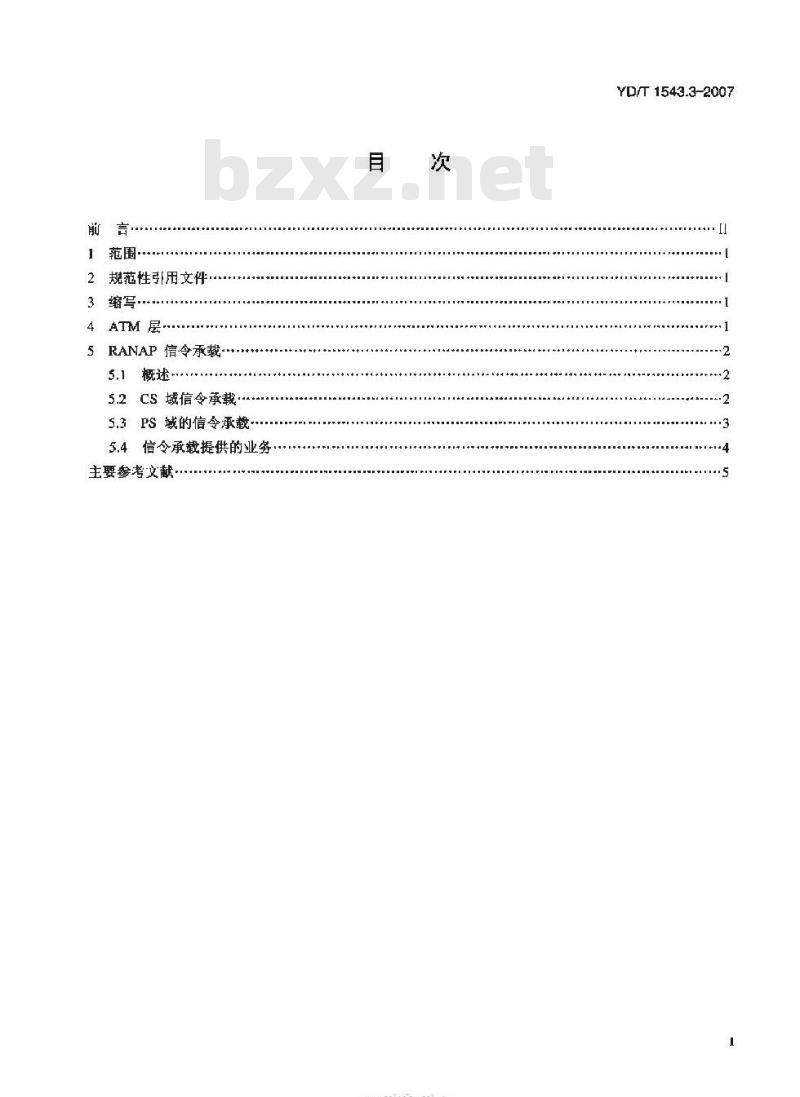

范围·
规范性引用文件
ATM 层·
5RANAP 信令承裁·
5.1概述…
5.2CS域信令承载
5.3PS域的信令承载·
5.4信令承载提供的业务
主要参考文献.
TIKAONTKAca-
YD/T1543.3-2007
YD/T1543.3-2007

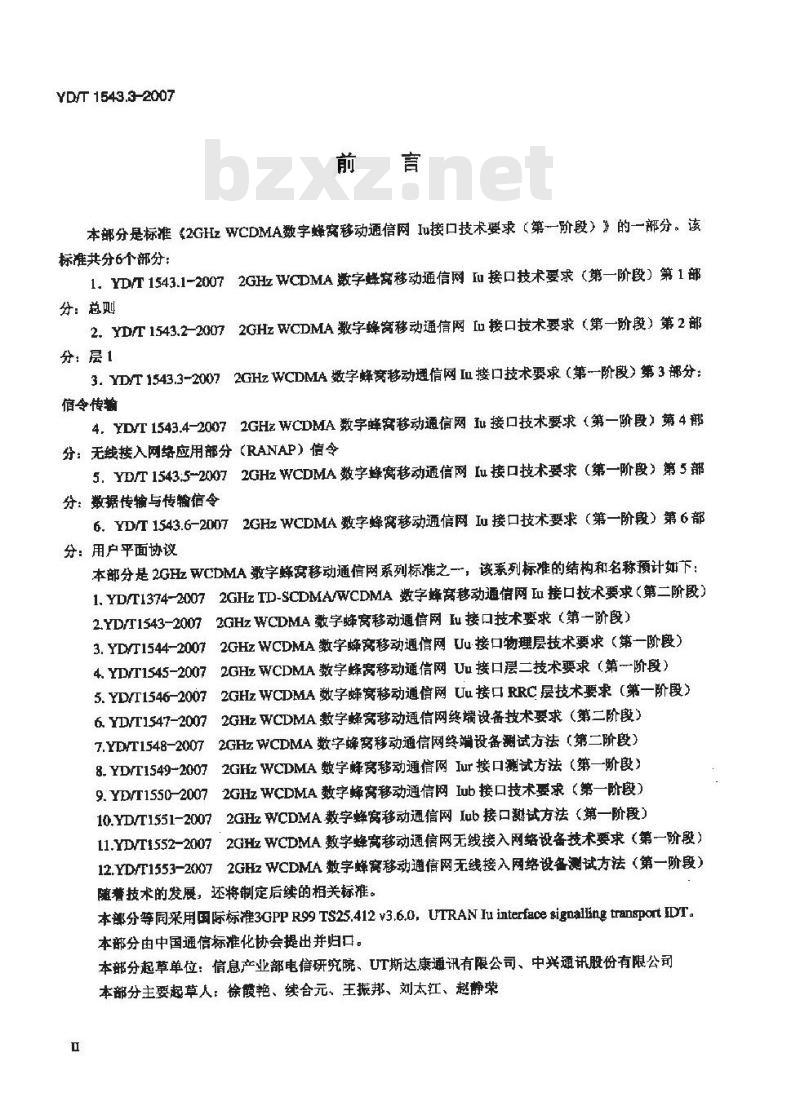

本部分是标准《2GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段）》的一部分。该标准共分6个部分：
1.YD/T1543.1-20072GHzWCDMA数字蜂窝移动通信网u接口技术要求（第一阶段）第1部分：总则
2.YD/T1543.2-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶殷）第2部分：层1
3.YD/T1543.3-20072GHzWCDMA数字蜂窝移动通信网IL接口技术要求（第一阶段）第3部分：信令传输
4，YD/T1543.4-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一价段）第4部分：无线接入网络应用部分（RANAP）信令5.YD/T1543:5-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段）第5部分：数据传输与传输信令
6.YD/T1543.6-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段）第6部分：用户平面协议
本部分是2GHzWCDMA激字蜂窝移动通信网系列标准之一，该系列标准的结构和名称预计如下：1.YD/T1374-20072GHzTD-SCDMA/WCDMA数字蜂宽移动通信网Eu接口技术要求（第二阶段）2.YD/T1543-20072GHzWCDMA数字蜂窝移动通信网u接口技术要求（第一阶段）3.YDYT1544-20072GHzWCDMA数字蜂宽移动通信网Uu·接口物理层技术要求（第一阶段）4.YD/T1545-20072GHzWCDMA数字蜂窝移动通信网Uu接口层二技术要求（第一阶段）5.YD/T1546-20072GHzWCDMA数字蜂宽移动通信网Uu接口RRC层技术要求（第一阶段）6.YD/T1547-20072GHzWCD>MA数字蜂窝移动通信网终端设备技术要求（第二阶段）7.YD/T1548-20072GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第二阶段）8.YD/T1549-20072GzWCDMA数字蜂窝移动通信网Iur接口测试方法（第一阶段）9.YD/T1550-20072GHzWCDMA数字蜂窝移动通信网Iub接口技术要求（第一阶段）10.YD/T1551-20072GHzWCDMA数字蜂窝移动通信网Iub接口测试方法（第一阶段）11.YD/T1552-20072GHzWCDMA数字蜂窝移动通信网无线接入网络设备技术要求（第一阶段）12.YD/T1553-20072GHzWCDMA数字蜂离移动通信网无线接入网络设备测试方法（第一阶段）随誉技术的发展，述将制定后续的相关标准。本部分等同采用国际标准3GPPR99TS25.412v3.6.0，UTRANIuinterfacesignalingtransportIDT。本部分由中国通信标准化协会提出并归口。本分起草单位：信息产业部电信研究院、UT斯达康通讯有限公司、中兴通讯股份有限公司本部分主要起草人：徐霞艳、续合元、王振邦、刘太江、赵静荣1范囤

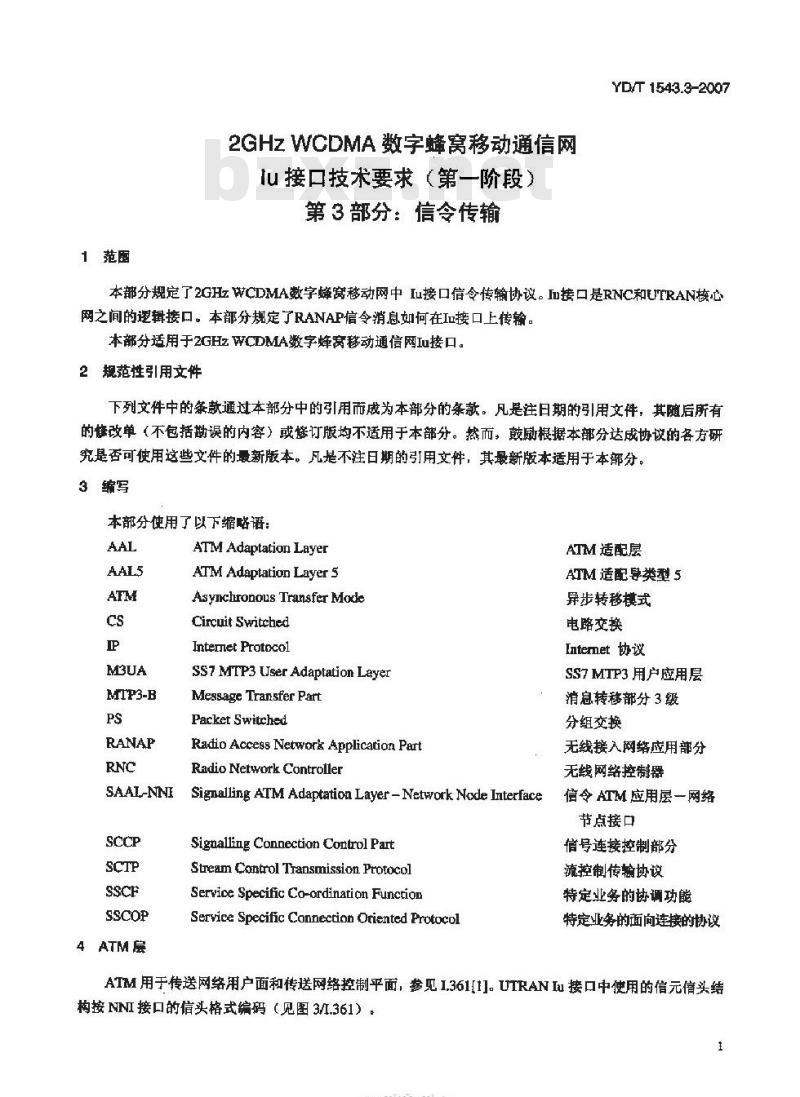

2GHzWCDMA数字蜂窝移动通信网
lu接口技术要求（第一阶段）
第3部分：信令传输
YD/T 1543.3-2007
本部分规定了2GHzwCDMA数字蜂窝移动网中Iu接口信令传输协议。Iu接口是RNC和UTRAN核心网之间的逆辑接口。本部分规定了RANAP信令消息如何在Iu接口上传输，本部分适用于2GHzWCDMA数字蜂窝移动通信网Iu接口。2规范性引用文件
下列文件中的条款通过本部分中的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本部分。3编写
本部分使用了以下缩略语：
MIP3-B
SAAL-NNI
4ATM层
ATM Adaptation Layer
ATM Adaptation Layer 5
As ynchronous Transfer Mode
Circuit Switehed
Internet Protocol
SS7 MTP3 User Adaptation LeyerMessage Transfer Part
Packet Switched
Radio Access Network Application PartRadio Network Controller
Signalling ATM Adaptation Layer - Network Node InterfaceSignalling Connection Control PartStream Cantrol Transmission ProtocolService Specific Co-ordinati on FunctiorService Specific Connection Oriented ProtocolATM 适配层
ATM 适配导类型 5
异步转移模式
电路交换
Intemet 协议
SS7MTP3用户应用层
消息转移部分3级
分组交换
无线接入网络应用部分
无线网络控制器
信令 ATM 应用层一网络
节点接口
信号连接控制部分
流控制传输协议
特定业务的协调功能
特定业务的面向连接的协议
ATM用于传送网络用户面和传送网络控制平面，参见I.361[1]。UTRANIu接口中使用的信元信头结构按NNI接口的信头格式编码（见图3/I.361）：主
TIKAONTKAca-
YD/T 1543.3-2007

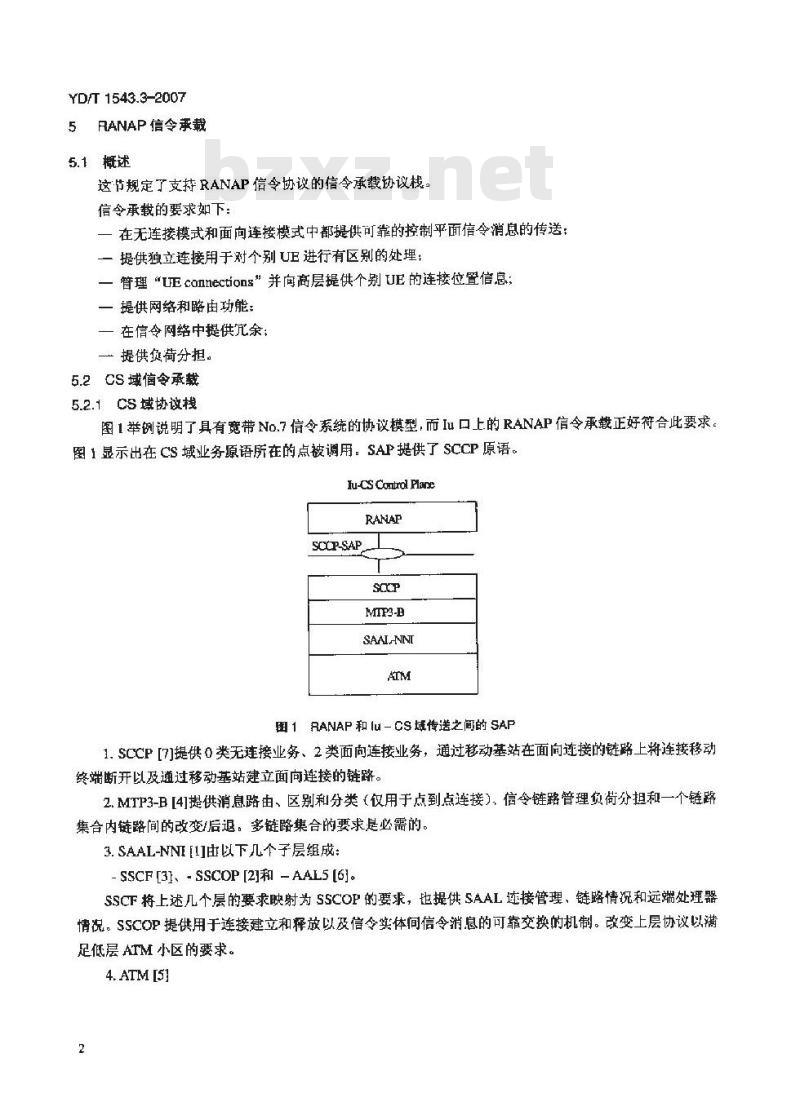

RANAP信令承载
5.1概述
这节规定了支持RANAP信令协议的信令承裁协议栈。信令承裁的要求如下：
一在无连接模式和面向连接模式中都提供可靠的控制乎面倍令消息的传送：一提供独立连接用于对个别UE进行有区别的处理：一管理“UEconnections”并向商层提供个别UE的连接位置信息；一提供网络和略由功能：
一在信令网络中提供穴余；
一提供负荷分担。
5.2CS域值令承载
5.2.1CS域协议栈
图1举例说明了具有宽带No.7信令系统的协议模型，而Iu口上的RANAP信令承载正好符合此要求。图1显示出在CS域业务原语所在的点被调用。SAP提供了SCCP原语。Iu-CS Control Flane
SCCP-SAP
MTP3-B
SALANNT
图1RANAP和lu-CS域传送之间的SAP1.SCCP[7]提供0类无连接业务、2类面向连接业务，通过移动基站在面向连接的链路上将连接移动终端断开以及通过移动基站建立面向连接的链路。2.MTP3-B[4]提供消息路由、区别和分类（仅用于点到点连接）、信令链路管理负荷分担和一个链路集合内链路间的改变/后退。多链路集合的要求是必需的。3.SAAL-NNI[1I由以下几个子层组成-SSCF[3]、-SSCOP[2]和 -AAL5 [6]。SSCF将上述几个层的要求映射为SSCOP的要求，也提供SAAL连接管理、链路情况和远端处理器情况。SSCOP提供用于连接建立和释放以及信令实体间信令消息的可靠交换的机制。改变上层协议以满足低层ATM小区的要求。
4. ATM [5]
5.2.2协议业务
5.2.2.1 SCCP 业务
按参考文献[18]的规定使用SCCP。5.2.2.2MTP3-B业务
MTP3-B应遵守参考文献[4]
5.2.2.3SAAL-NNI业务
YD/T1543.3-2007
应有可能使用预先配置的SAAL-NNI连接作为永久虚电路在IU接口上进行信令传输。5.3PS域的信令承载
5.3.1PS域协议栈
PS域的协议栈如图2所示。该标准充许运营商在两个标准化协议中选出一个用于SCCP消息传输。Iu-PS Cantrol Plane
SCCP-SAF
MIP3-B
SAAL-NNI
图2RANAP和Ju-P上传输之间的SAP图2表明，对于IuIP域，业务原语所在的点被调用。独立地定义了该信令承载的一个单独的SAP。SAP提供SCCP原语。该图并不要求必须为此结构1.SCCP[7]提供0类无连接业务、2类面向连接业务、通过移动基站在面向连接的链路上将连接移动终端断开以及通过移动基站建立面向连接的链路。2.MTP3-B[4]提供消息链路、区别和分类（仅用于点到点链路）、令链路普理信令链路管理loadsharig和一个链路集合内链路间的改变/后退。多链路集合的要求是必的。3.SAAL-NNI[1]由以下几个子层组成：SSCF-NNI [3]、SSCOP[2] 和AAL5 [6]SSCF将上述子层的要求映射为SSCOP的要求。另外还提供SAAL连接管理、链露情况和远端的处理器情况机制。SSCOP提供用于连接建立和释放以及信令实体间信令消息的可靠的交换机制，改变高层协议以满低层ATM小区的要求。4. ATM [5]
5.SCTP[16]是流控制传输协议（StreamControlTransmissionProtocol】【16]的缩写，它是由IETF的Sigtran工作组为了在IP网络上传输可变的信令协议而提出的。M3UA是SCCP适配层“SS7MTP3-UserAdaptationLayer”[17]，它也是由正TF的Sigtran工作组提出的。6.IP[13]在ATM（[14]和[15]中定义）上，3
IKAONTKAca-
YD/T 1543.3-2007
5.3.2协议业务
5.3.2.1SCCP业务
按[18]的规定使用 SCCP。
5.3.2.2MTP3-B业务
MTP3-B应遵守考文献[4]
5.3.2.3 SAAL-NNI业务免费标准下载网bzxz
应有可能使用预先配置的SAAL-NNI连接作为永久虚电路在Iu接口上进行信令传输，5.3.2.4M3UA业务
配置有M3UA协议栈的RNC将具有客户端能力。这将使得当RNC新引入网络巾时，RNC能够向SGSN报告。
5.3.2.5SCTP业务
SCTP联接的两端需要SCTP的多引导业务，以允许传输的余性和可靠性，5.3.2.6AAL5业务
可能使用预先配置的AAL5连接作为永久虚电路在Iu接口上进行信令传输。5.4信令承载提供的业务
当考虑到上层，即RANAP对借令承载的要求时，它应该提供一些服务并能执行一些功能，借令承载提供给高层的这些服务参见参考文献[7]~[12]。主要参考文献
YD/T1543.3-2007
[1] ITU-T Reccmmendation Q.2100 (07/1994): B-ISDN Signalling ATM Adaptation Layer (SAAL) -overview description
[2] ITU-T Recomrnendation Q.2110 (07/1994]: B-ISDN ATM Adaptation Layer - Service SpecificConection Oriented Protocal (SSCoP)[3] ITU-T Recomrmendation Q.2140 (02/1995): B-ISDN ATM adaptation layer - Service SpecificCo-ordination Function for signalling at the Network Node Interface (SSCF AT NNI)[4] ITU-T Recommendation Q.2210 (07/1996): Message transfer pant level 3 functions and messagesusing the services of IrU-T Recommendation Q.2140[5] ITU-T Recommendation I.361 (11/1995): B-ISDN ATM layer specification[6] ITU-T Recommendation L363.5 (0&/1996): B-ISDN ATM Adaptation Layer Type 5[7] ITU-T Recommendation Q.711 (07/1996): Functional description of the signalling connection controlpart
[8] ITU-T Reconmendation Q.712 (07/1996): Definition and function of Signalling connection controlpart messages
[9] ITU-T Recommeadation Q.713 (07/1996): Signalling connection control part formats and codes[10] ITU-T Recommendaticn Q.714 (07/1996): Signalling connection corntrol part procedunes[11] IIU-T Recommendation Q.715 (07/1996): Signalling cornection control part user guide[12] ITU-T Recommendatian Q.716 (03/1993): Signalling Connection Control Part (SCCP> performance[13]IETFRFC791 (09/1981):EnternetProtocol[14] IETF RFC 2684 (09/1999): Multiprotocol Encapsulation over ATM Adaptation Layer 5[15] IETF RFC 2225 (04/1998): Classical IP and ARP over ATM[16] IETF RFC 2960 (102000): Stream Contro] Transmission Protocol[17] G. Sidebottom et al, SS7 MTP3 - User Adaptation Layer. draft-ietf-sigtran-m3ue-04.txt (Work InProgress), FETF, September 2000[18] 3GPP TS 25.410: UTRAN Iu Interface: General Aspects and PrinciplesTIKAONTKAca-
