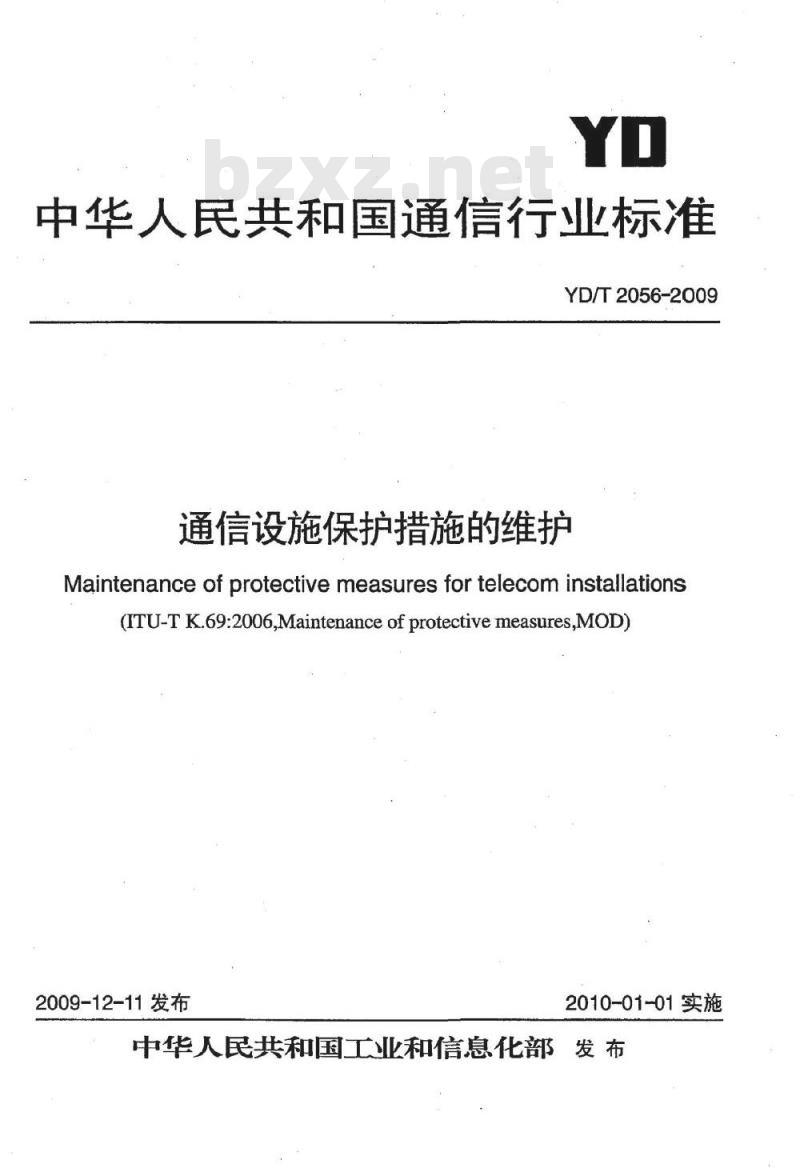

【YD通讯标准】 通信设施保护措施的维护

中华人民共和国通信行业标准
YD/T2056-2009
通信设施保护措施的维护
Maintenanceofprotective measuresfortelecominstallations(ITU-TK.69:2006,Maintenance ofprotectivemeasures,MOD)2009-12-11发布
2010-01-01实施

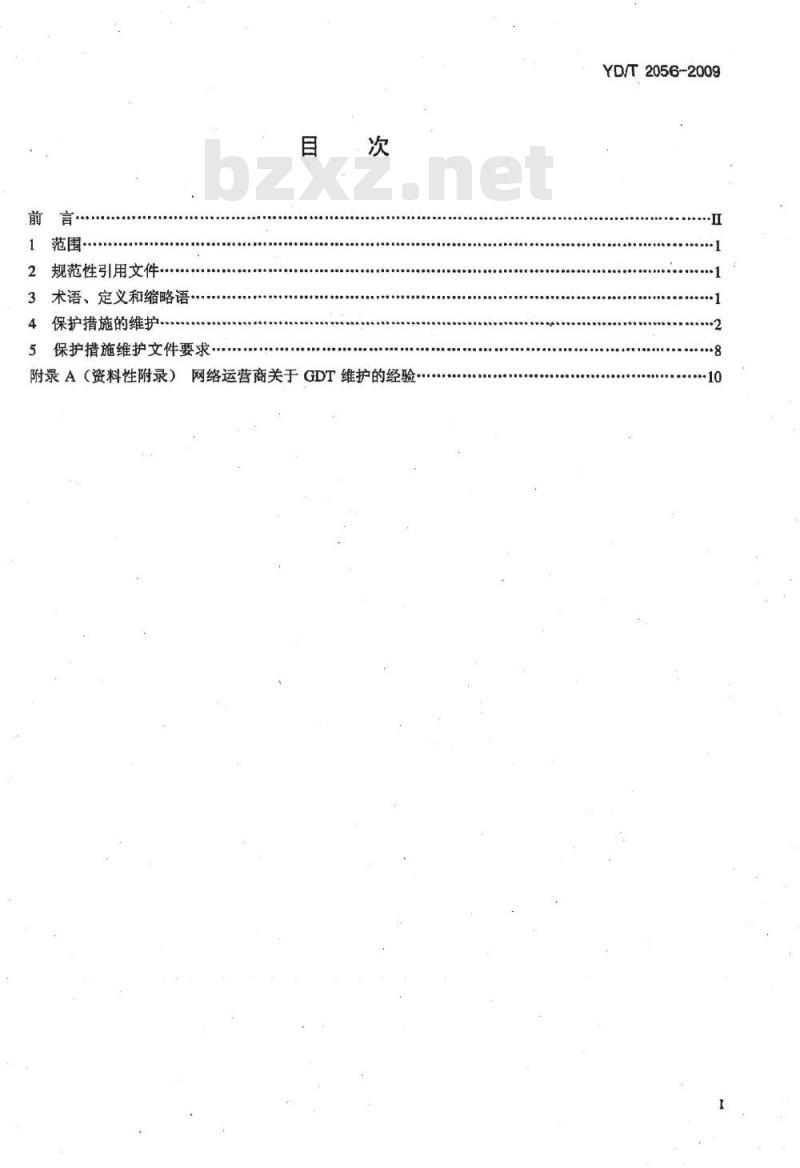

中华人民共和国工业和信息化部发布前
范围·
2规范性引用文件。
3术语、定义和缩略语·
4保护措施的维护
5保护措施维护文件要求
附录A（资料性附录）
网络运营商关于GDT维护的经验
YD/T2056-2009

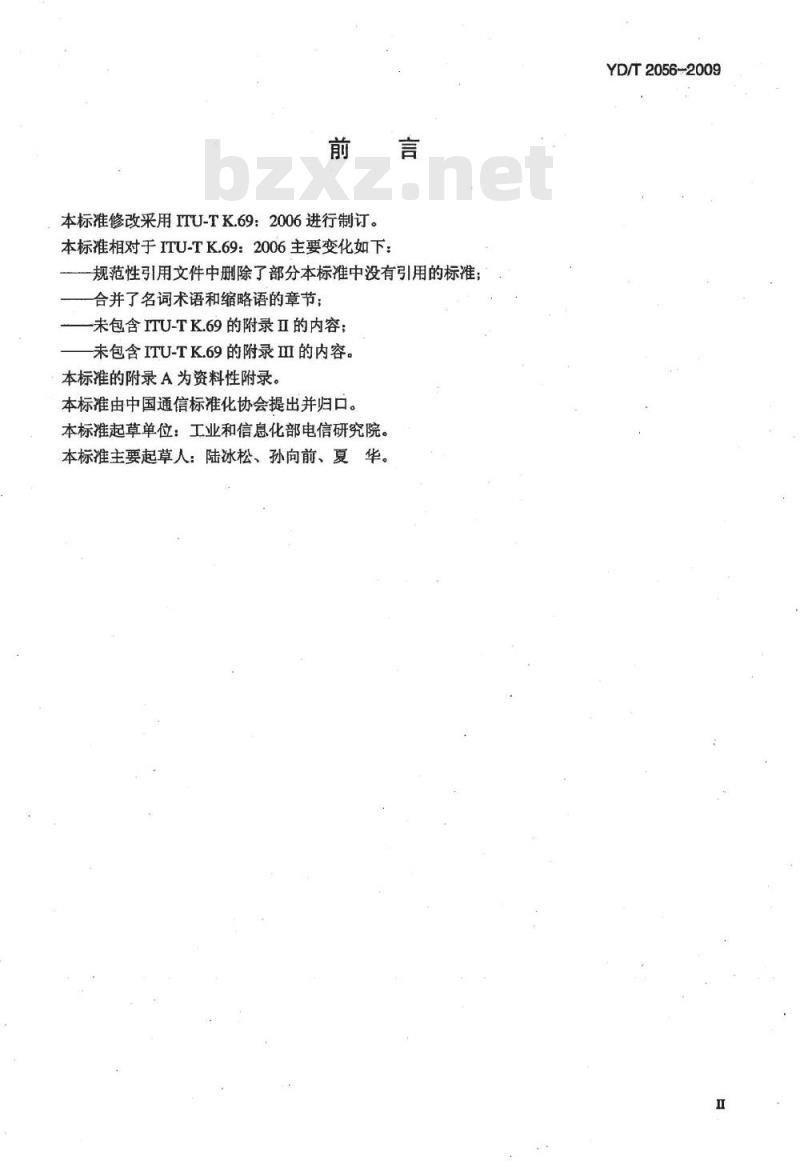

本标准修改采用ITU-TK.69：2006进行制订。本标准相对于ITU-TK.69：2006主要变化如下规范性引用文件中删除了部分本标准中没有引用的标准；一合并了名词术语和缩略语的章节；一未包含ITU-TK.69的附录Ⅱ的内容：未包含ITU-TK.69的附录ⅢI的内容。本标准的附录A为资料性附录。
本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院。华
本标准主要起草人：陆冰松、孙向前、夏YD/T2056-2009

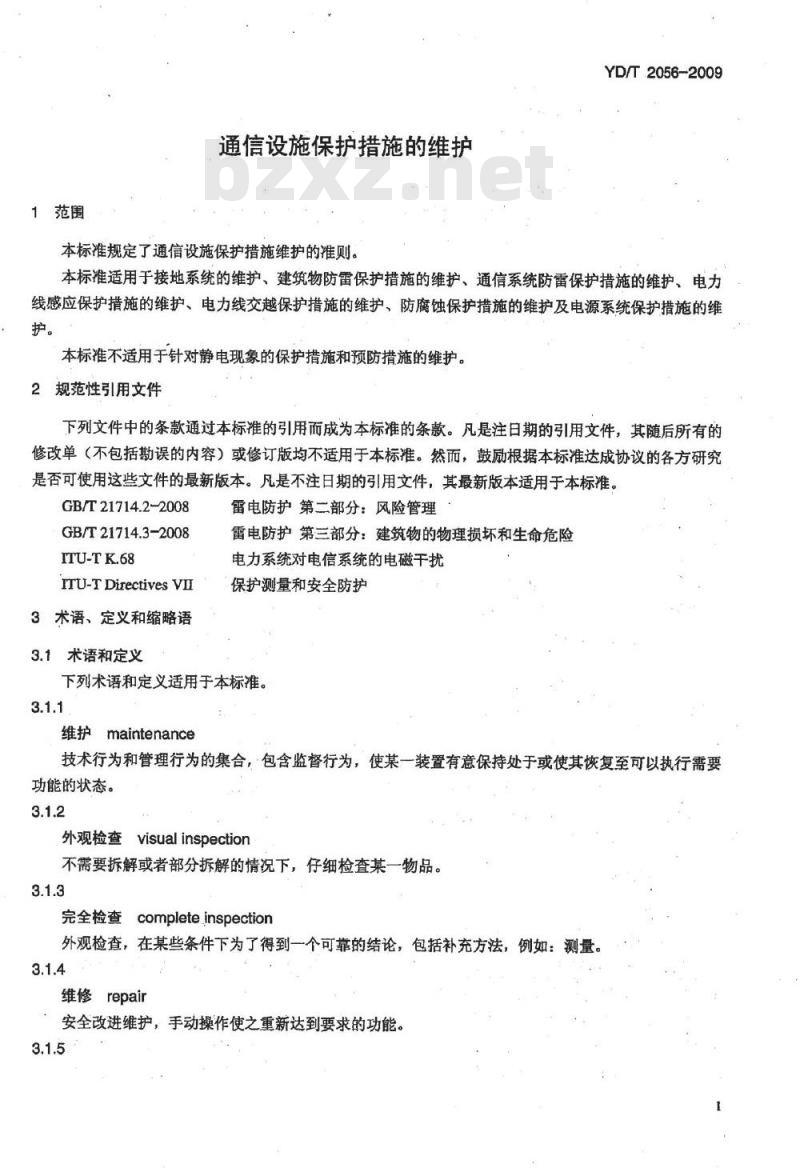

1范围
通信设施保护措施的维护
本标准规定了通信设施保护措施维护的准则。YD/T2056-2009
本标准适用于接地系统的维护、建筑物防雷保护措施的维护、通信系统防雷保护措施的维护、电力线感应保护措施的维护、电力线交越保护措施的维护、防魔蚀保护措施的维护及电源系统保护措施的维护。
本标准不适用于针对静电现象的保护措施和预防措施的维护。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T21714.2-2008
GB/T21714.3-2008
ITU-TK.68
ITU-T Directives VII
3术语、定义和缩略语
3.1术语和定义
雷电防护第二部分：风险管理
雷电防护第三部分：建筑物的物理损坏和生命危险电力系统对电信系统的电磁干扰保护测量和安全防护
下列术语和定义适用于本标准。3.1.1
维护maintenance
技术行为和管理行为的集合，包含监督行为，使某一装置有意保持处于或使其恢复至可以执行需要功能的状态。
外观检查visualinspection
不需要拆解或者部分拆解的情况下，仔细检查某一物品。3.1.3
完全检查completeinspection
外观检查，在某些条件下为了得到一个可靠的结论，包括补充方法，例如：测量。3.1.4
维修repair
安全改进维护，手动操作使之重新达到要求的功能。3.1.5
YD/T2056-2009

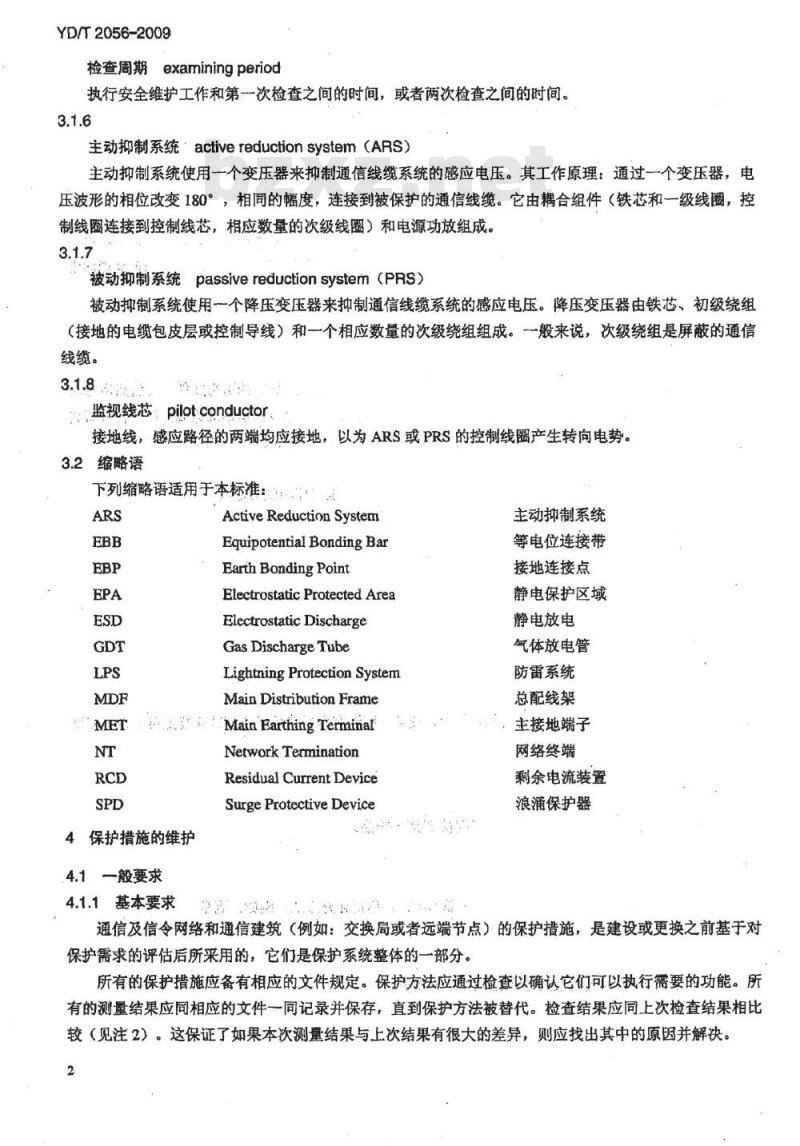

检查周期examiningperiod
执行安全维护工作和第一次检查之间的时间，或者两次检查之间的时间。3.1.6
主动抑制系统activereductionsystem（ARS）主动抑制系统使用一个变压器来抑制通信线缆系统的感应电压。其工作原理：通过一个变压器，电压波形的相位改变180°，相同的幅度，连接到被保护的通信线缆。它由耦合组件（铁芯和一级线圈，控制线圈连接到控制线芯，相应数量的次级线圈）和电源功放组成。3.1.7
被动抑制系统passivereductionsystem（PRS）被动抑制系统使用一个降压变压器来抑制通信线缆系统的感应电压。降压变压器由铁芯、初级绕组（接地的电缆包皮层或控制导线）和一个相应数量的次级绕组组成。一般来说，次级绕组是屏蔽的通信线缆。
监视线芯，pilotconductor
接地线，感应路径的两端均应接地，以为ARS或PRS的控制线产生转向电势。3.2缩略语
下列缩略语适用于本标准：
Active Reduction System
Equipotential Bonding Bar
EarthBonding Point
ElectrostaticProtectedArea
Electrostatic Discharge
Gas Discharge Tube
LightningProtectionSystem
Main Distribution Frame
Main Earthing Terminal
Network Termination
Residual Current Device
Surge Protective Device
4保护措施的维护
4.1一般要求
4.1.1基本要求
主动抑制系统
等电位连接带
接地连接点
静电保护区域
静电放电
气体放电管
防雷系统
总配线架
主接地端子
网络终端
剩余电流装置
浪涌保护器
通信及信令网络和通信建筑（例如：交换局或者远端节点）的保护措施，是建设或更换之前基于对保护需求的评估后所采用的，它们是保护系统整体的一部分。所有的保护措施应备有相应的文件规定。保护方法应通过检查以确认它们可以执行需要的功能。所有的测量结果应同相应的文件一一同记录并保存，直到保护方法被替代。检查结果应同上次检查结果相比较（见注2）。这保证了如果本次测量结果与上次结果有很大的差异，则应找出其中的原因并解决。2
注1：网络运营商可能需要决定在设备上采用本地的标识，例如标记出设备和保护装置。以下情况会需要保护措施或者对已存在保护措施进行检查：-重复出现电源引起的受损现象
一后续在暴露结构的安装
一电源设备或者牵引设备的后续安装或者改变；一现存电力系统或者牵引系统工作电流的改变一根据客户或者权利机构的要求。YD/T2056-2009
通信系统内部线缆屏蔽层和地线屏蔽层两端，以及等电位连接线的维护，被认为是最有效的保护措注2：测量结果应考虑到环境条件的影响。4.1.2安全预防
操作通信网络，包括它的接地系统和保护措施，应符合安全标准的要求（事故预防规则）。4.2接地系统的维护
应在通信设备维护期间检查接地设备。检查应包括：按照技术文件中的描述，检查是否正确地连接到EBB和MET。如发现缺陷应立即纠正。4.2.1外观检查
需检查并确认以下情况：
有效连接到MET和EBB：
一没有连接松动或者断路（限于可见）：一没有全部或者部分明显的腐蚀（见注）；一系统部件和线缆适当的固定，机械保护功能有效工作。注：接地设备受腐蚀影响的程度可以用测试棒检查（暴露在外的接地桩）。4.2.2完整性检查
通过检查和测量确认以下情况：一所有接地连接、连接到EBB或MET或屏蔽层的内部连接的电阻（参考值<1Q）金属安装的内部连接（金属网，屏蔽线）：接地系统的电阻；
一当接地系统的接地电阻测量值有明显的增加时，应检查并测试每个单独接地桩的接地电阻（如果是腐蚀的问题，见4.2.1的注）。4.2.3检查内容
接地设备作为保护措施的一部分应在维护工作中按照以下措施检查（见表1）。对于接地系统腐蚀的保护，见4.7。表1接地系统的检查要求
需检查的条目
连接到EBB、MET、屏蔽线、接地桩等，内部连接，机状态，腐蚀状态
4.3建筑物防雷保护措施的维护
外观检查
一般来说在通信设备或者特殊保护措施的维护过程中完成
完整性检查
见4.3到4.7
根据GB/T21714.2来决定如何通过LPS来保护建筑物防雷并决定选择保护措施。3
YD/T2056-2009
建筑物的保护措施包括对建筑物本身和安装在建筑物内部的设施的保护。维护的目的是确定以下情况：
—LPS符合GB/T21714.2设计要求；一没有可见的腐蚀；
一任何后续附加的公共设施或建筑在LPS的保护范围内。应在如下情况进行检查：
在建筑物施工过程中，如果存在，检查LPS的本身组件（例如深埋电极）；一在LPS安装完成之后：
一建筑物改变或者维修之后，或者知道建筑物被闪电击中之后。建筑物的保护不包括连接到建筑物的外在公共设施的保护，但是包括位于建筑物入口处外在服务（例如通信和电源的安装）的保护措施，作为结构风险分析的结果；这些保护措施是维护程序的一部分。4.3.1外观检查
需检查并确认以下情况：
一避雷针元件的磨损和腐蚀及下部导线：一连接状况，等电位连接和固定。4.3.2完整性检查
完整性检查包含外观检查。另外，需附加以下测试：接地装置系统的电阻；
—接地连接的电阻，内部连接到EBB、MET和屏蔽层的电阻；-SPD设施的性能。
4.3.3检查周期
根据表2中对应的LPS保护等级，确定保护措施检查的周期。更多的关于LPS维护和检查的信息见GB/T21714.3的E.7。
表2建筑物防保护措施的最大检查周期雷电保护水平
Ⅲ和IV
通信系统防雷保护措施的维护
通信系统防雷的保护措施可以是：—屏蔽线缆；
一钢管；
防雷保护线缆；
一防雷保护线缆管道：
一屏蔽网；
-SPD。
这些方法包括接地系统和连续的屏蔽层。4.4.1外观检查~
外观检查
(年）
完整性检查
(年）
YD/T2056-2009
外观检查包括接地系统的检查（见4.2）。另外，可接触的网络部分需附加以下检查：一可见损坏或SPD不可恢复指示；RCD和SPD处于正常工作状态；
一最后一次检查之后新增加安装的有可能增加风险的设施（例如：临近通信网络系统或者建筑结构的天线塔，天线）。
4.4.2完整性检查
完整性检查包含外观检查。另外，需附加以下测试：SPD设施的性能：
一对于受监控的SPD（远端控制），应测试管理仪器（遥控装置）的功能。SPD的功能性测试应实施现场测试，取代不在正常范围内的SPD或对SPD进行周期性的更换。4.4.3检查周期
根据表3周期性地检查保护措施。表3通信系统防雷保护措施的最大检查周期需检查的项目
保护措施
外观检查
(年）
完整性检查
（年）
注：附录A中给出了根据一些网络运营商的经验，合理地检查GDT的周期以及现场勘察的信息。SPD功能测试和检查周期可以根据制造商要求
4.5电力线感应保护措施的维护
通信系统根据ITU-TK.68和ITU-TDirectivesVII来评估针对电源系统和电气牵引系统产生的电磁干扰的保护措施。
4.5.1外观检查
外观检查包括接地系统的检查（见4.2）。另外，可接触的网络部分需附加以下检查：保护措施处于正常工作状态（ARS，PRS，绝缘变压器）；一连接到向导导体；
一连接到补偿导体：
一如果有的话，正确地标识影响的系统；最近干扰状态的文件，特别是影响电力系统或者牵引系统的结构和电流。4.5.2完整性检查
完整性检查包含外观检查。另外，需附加以下测试：保护措施的功能性能；
一对于带监控的保护措施（远端控制），应测试管理仪器（遥控装置）的功能；-SPD设施的性能。wwW.bzxz.Net
注：感应电压的测试应包含在完整性检查程序中。然后推算出在最坏的感应条件下的电压。4.5.3检查周期
根据表4周期性地检查保护措施。YD/T2056-2009
ARS，PRS
表4电力线感应保护措施的最大检查周期需检查的项目
其他保护措施（见[ITU-TDirectivesVI])感应保护电缆补偿导体
4.6电力线交越保护措施的维护
外观检查
(年）
不需要
不需要
完整性检查
(年）
通常情况下，对深埋电缆的电力线交越保护，难以检查到它的绝缘外层（塑料管和外壳），本标准只给出通用的维护准则。
4.6.1外观检查
维护的目的是确定以下情况：
一高架通信线缆和电源线之间，符合最小垂直距离；交越点的一般支撑状态；
交越点绝缘层或者通信线缆加强层的状态。4.6.2完整性检查
完整性检查包含外观检查。另外，需附加以下测试：一电力线运营商对于电力线交越要求的状态：在共同使用一个电线杆的情况下，为了定义责任，通信网络运营商和电力线运营商的正式协议状态。
4.6.3检查周期
根据表5周期性地检查电力线交越保护措施。表5电力线交越保护措施的最大检查周期需检查的项目
见4.6.1和4.6.2
4.7防腐蚀保护措施的维护
外观检查
通常，在通信线缆维护的过程中完成完整性检查
(年）
本条描述了室外通信设备防腐蚀保护的维护，但是也适用于箱型结构设备的维护。应考虑到这些区域特别的规定，这些规定不在本条讨论范围之内。所有的腐蚀反应潜在存在于电路之中。腐蚀的速度是一个阳极部分电流的函数，被称为腐蚀电流密度，涉及腐蚀区域。由于无法直接测量到这个参数，因此应计算出可能值范围，以便腐蚀在有效的腐蚀保护范围内发生。
4.7.1外观检查
连接配置和接地的外观检查应在通信设备的一般维护过程中完成（见4.2）。4.7.2完整性检查
依赖于化学方法的接地系统，每隔一定的时间，至少是每年，应进行检查。防腐蚀保护措施的完整性检查需要具有专业技能的人员。检查的范围依赖于以下既定功能丧失的可接受风险：-被动防腐蚀保护措施（例如：绝缘，火花间隙）：6
主动防腐蚀保护措施（例如：阳电极）。以下参数应通过测量进行评估：一潜在的，电流和电压（见注）：土壤电阻率：
一导线和外壳的电阻；
一铁轨和接缝处的电阻；
一液体的电导率；
pH值：
土壤分析。
注：这包含了通信设备的防腐蚀保护系统产生的杂散电流影响到临近系统的风险。4.7.3检查周期
YD/T2056-2009
根据表6周期性地检查保护措施，在特殊情况下，根据网络运营商的规定可以选择更短的间隔时间。表6防腐蚀保护措施的最大检查周期需检查的项目
连接到EBB
主动阳极保护
地电位>80mV
地电位50-80mV
地电位<50mV
绝缘设备
火花隙
注：该表的最后一列
外观检查
不需要
不籍要
不需要
不需要
不需要
不籍要
不带要
不器要
完整性检查
(年）
不定期
完整性检查（年）是指通过三次完整性检查之后可以选择的检查周期4.8，电源系统保护措施的维护
安装SPD是通信系统通常的保护措施。完整性检查
(年）(注）
SPD安装在火线和EBB之间，并连接到接地系统，以便达到等电位连接和系统保护，同时提供了防腐蚀保护。
4.8.1外观检查
外观检查包括接地系统的检查（见4.2）。另外，可接触的网络部分需附加以下检查：可见损坏或SPD不可恢复指示；
-RCD和SPD处于正常工作状态。
4.8.2完整性检查
完整性检查包含外观检查。另外，需附加以下测试：-SPD设施的性能；
一对于受监控的SPD（远端控制），应测试管理仪器（遥控装置）的功能，SPD的功能性测试应实施现场测试，取代不在正常范围内的SPD或对SPD进行周期性的更换。注：要求人员应具备安全标准或本地事故预防规定所要求的技能。4.8.3检查周期
YD/T2056-2009
根据表7周期性地检查保护措施，表7
需检查的项目
电源系统保护措施的最大检查周期外观检查
(年）
保护措施
注：SPD功能测试和检查周期可以根据制造商要求保护措施维护文件要求
关于保护措施维护的相关文件的目的是：3
针对危险效果、损坏或于扰，建立正确的保护措施计划；一通过周期性的检查确保保护措施功能符合要求；一为统计数字和评估搜集数据。完整性检查
(年）
6（注)
文件应包含细节和摘要地图、地形图、影响或影响系统的技术信息、测量报告、计算结果和补充特别信息。以下列出了不同保护措施的典型信息：通信系统电气影响；
一参考影响距离计算：
保护措施的类型；
一规划路线；
-安装类型，
一线缆类型：
一衰减系统的技术信息；
计算参数和结果。
影响电力系统和带电的牵引系统；一系统总揽；
一规划路线；
—电流分析。
·通信系统的防雷保护措施：
一通信服务的风险计算；
交换局的风险计算；
-在计算网络控制员的责任下，暴露在外的建筑的风险，来评估服务丧失的风险，一对风险计算有影响的建筑信息（榄杆，树等）：保护措施的类型；
一线缆类型：
SPD技术信息：
测量结果。
·防腐蚀保护措施
一保护措施的类型；
安装类型；
测量结果。
一般文件。
一网络运营商和第三方之间的正式协议或者合同；技能认证证书；
一测量仪器的校准状态。
YD/T2056-2009
