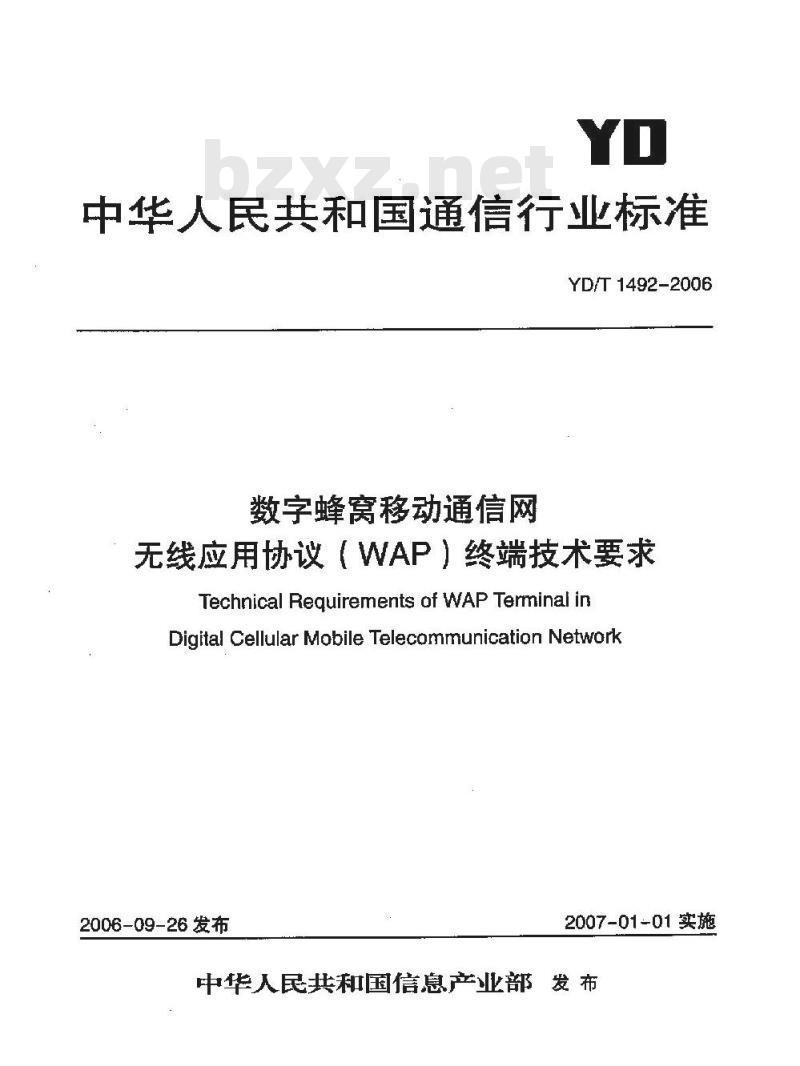

【YD通讯标准】 数字蜂窝移动通信网无线应用协议(WAP)终端技术要求

中华人民共和国通信行业标准
YD/T1492-2006
数字蜂窝移动通信网
无线应用协议（WAP）终端技术要求Technical Requirements of WAP Terminal inDigital Cellular Mobile Telecommunication Network2006-09-26发布
2007-01-01实施

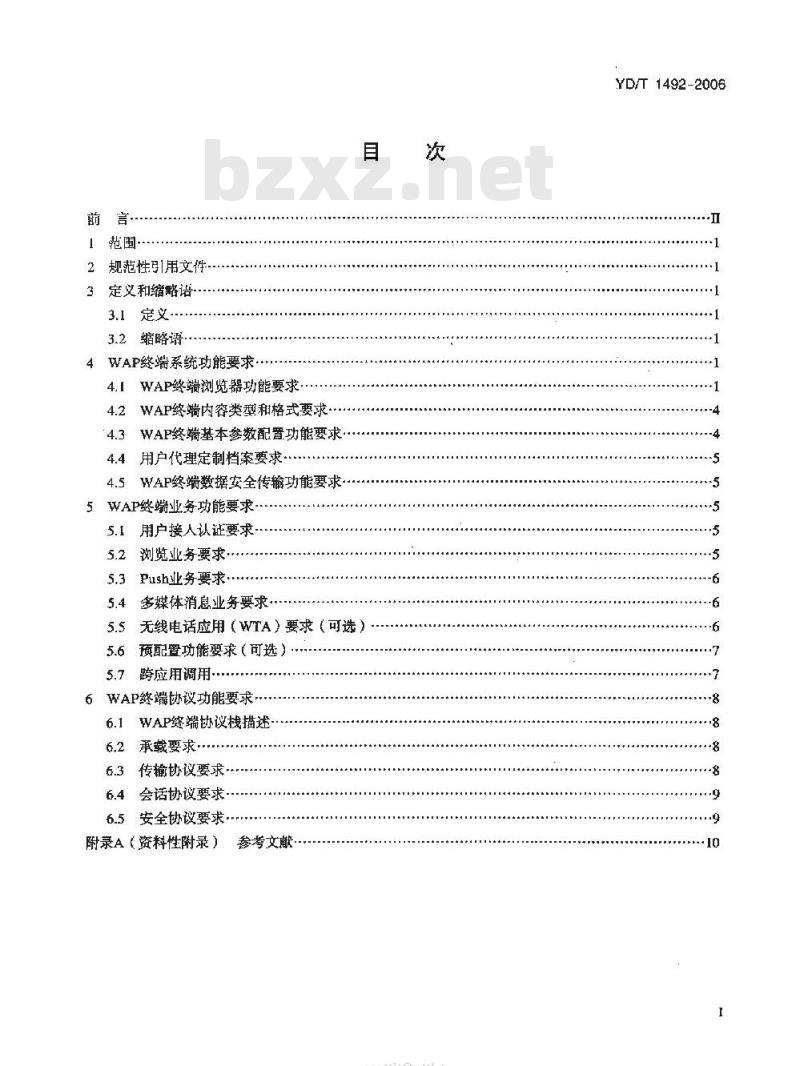

中华人民共和国信息产业部发布前言·
1范围·
2规范性引用文件
3定义和缩略语
3.1定义
3.2缩略语·
4WAP终端系统功能要求·
4.1WAP终端浏览器功能要求
4.2WAP终端内容类型和格式要求WAP终端基本参数配置功能要求
4.4用户代理定制档案要求.
4.5WAP终端数据安全传输功能要求.5WAP终端业务功能要求
用户接人认证要求
浏览业务要求
5.3Push业务要求
多媒体消息业务要求
无线电话应用（WTA）要求（可选）5.5
预配置功能要求（可选）
跨应用调用
6WAP然端协议功能要求-
WAP繁端协议栈描述
承载要求
传输协议要求
6.4会话协议要求
6.5安全协议要求·
附录A（资料性附录）
参考文献
TTIKAONKAca
YD/T 1492-2006
YD/T1492-2006

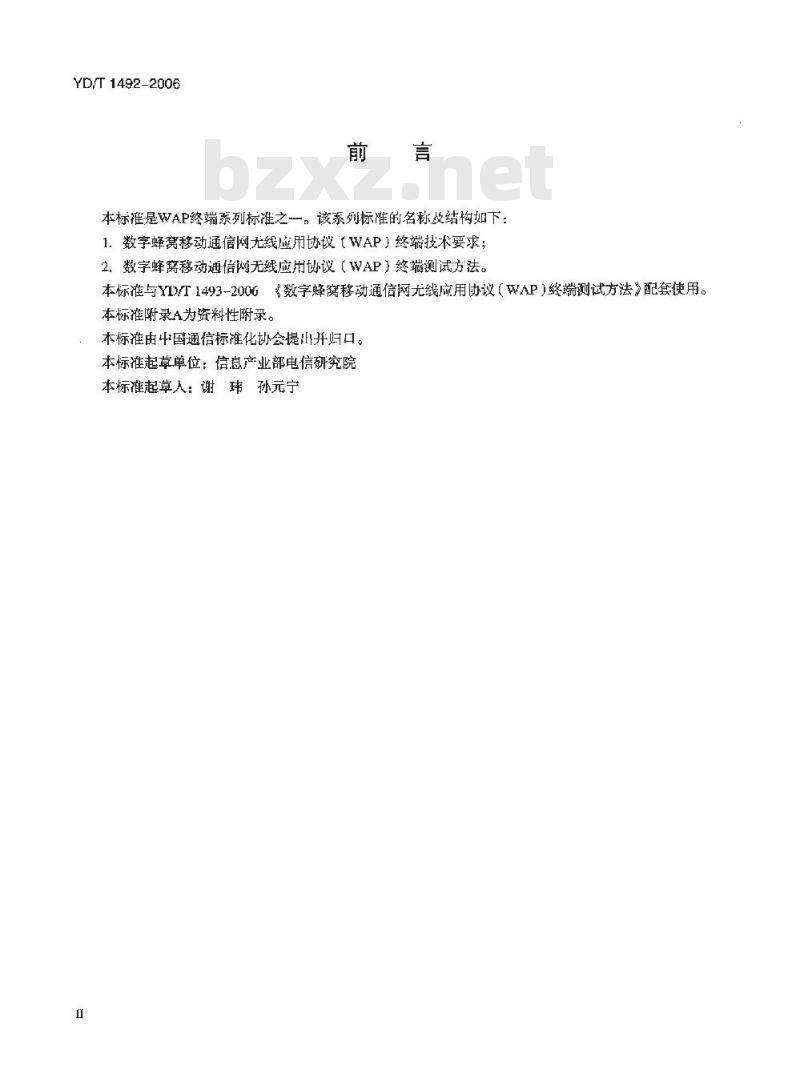

本标准是WAP终端系列标准之，该系列标准的名称及结构如下：1．数字蜂窝移动通信网无线应用协议（WAP）终端技术要求：2.数字蜂离移动通信网无线应用协议（WAP）终端测试方法。本标准与YD/T1493-2006《数字蜂窝移动通信网无线应用协议（WAP）终端测试方法》配套使用。本标推附录A为资料性附录。
本标推由中国通信标准化协会提此并归口。本标准起草单位：信息产业部电信研究院本标起草人：谢玮孙元宁

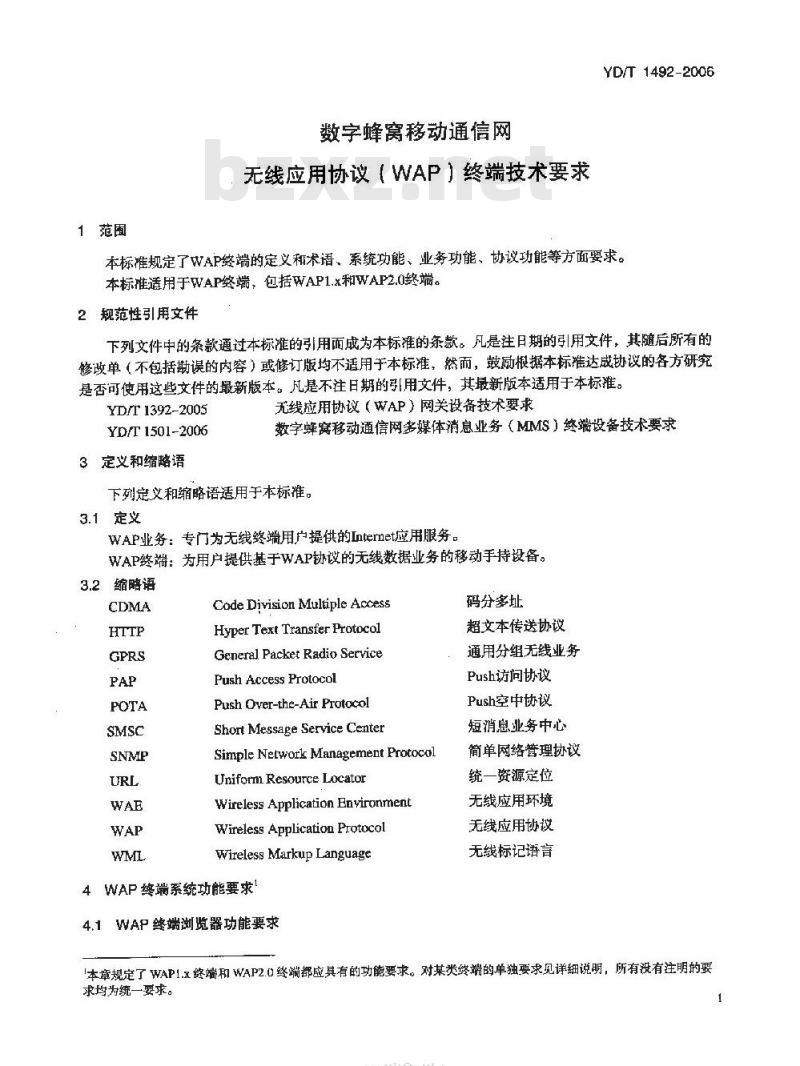

1范围
数字蜂窝移动通信网
无线应用协议（WAP）终端技术要求YD/T 1492-2006
本标准规定了WAP终端的定义和术语、系统功能、业务功能、协议功能等方面要求。本标准适用于WAP终端，包括WAP1.x和WAP2.0终端。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的孕[用文件，其最新版本适用于本标准。无线应用协议（WAP）网关设备技术要求YD/T 1392-2005
YD/T 1501-2006
3定义和缩略语
数字蜂實移动通信网多媒体消息业务（MMS）终端设备技术要求下列定义和缩略语适用于本标准。3.1定义
WAP业务：专门为无线终端用户提供的Intermet应用服务，WAP终端：为用户提供基于WAP协议的无线数据业务的移动手持设备。3.2缩略语
Code Division Multiple AccessHyper Text Transfer ProtocolGeneral Packet Radio ServicePush Access Protocol
Push Over-the-Air Protocol
Short Message Service CenterSimple Network Management ProtocolUniform Resource Locator
Wireless Application BnvironmentWireless Application ProtocolWireless Markup Language
4WAP终端系统功能要求1
4.1WAP终端浏览器功能要求
码分多址
超文本传送协议
通用分组无线业务
Push访问协议
Push空中协议
短消息业务中心
简单网络管理协议
统一资源定位
无线应用环境
无线应用协议
无线标记语育
本章规定了WAP1.x终端和WAP2.终端都应具有的功能要求。对某类终端的单独要求见详细说明，所有没有注明的要求均为统一要求。
TTIKAONKAca
YD/T1492-2006

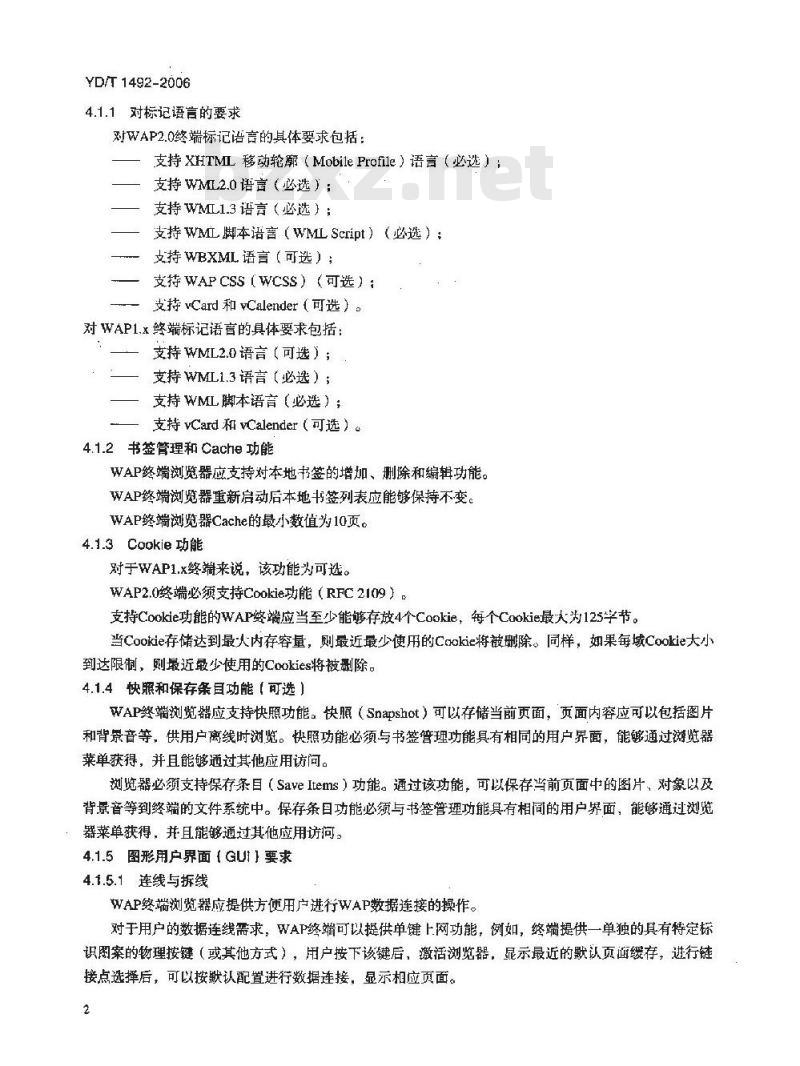

4.1.1对标记语言的要求
对WAP2.0终端标记语言的具体要求包括：支持XHTML移动轮廓（MobileProfile）语言（必选）：支持WML2.0语言（必选）：
支持WML1.3语言（必选）；
支持WML脚本语言（WMLScript）（必选）：支持WBXML语言（可选）：
支持WAPCSS（WCSS）（可选）：支持vCard和vCalender（可选）。对WAP1.x终端标记语言的具体要求包括：支持WML2.0语言【可选）；
支持WML1.3语言（必选）；
支持WML脚本语言（必选）；
支持vCard和vCalender（可选）。4.1.2书签管理和Cache功能
WAP终端浏览器应支持对本地书签的增加、删除和编辑功能。WAP终端浏览器重新启动后本地书签列表应能够保持不变。WAP终端浏览器Cache的最小数值为10页。4.1.3Cookie功能
对于WAP1.x终端来说，该功能为可选。WAP2.0终端必须支持Cookie功能（RFC2109）支持Cookie功能的WAP终端应当至少能够存放4个Cookie，每个Cookie最大为125学节。当Cookie存储达到最大内存容量，则最近最少使用的Caakie将被删除。同样，如果每域Cookie大小到达限制，则最近最少使用的Cookies将被删除。4.1.4快照和保存条且功能（可选）WAP终端浏览器应支持快照功能。快照（Snapshot）可以存储当前页面，页面内容应可以包括图片和背景音等，供用户离线时浏览。快照功能必须与书签管理功能具有相同的用户界面，能够通过浏览器菜单获得，并且能够通过其他应用访问。浏览器必须支持保存条目（Save Items）功能。通过该功能，可以保存当前页面中的图片、对象以及背景音等到缝端的文件系统中。保存条目功能必须与书签管理功能具有相间的用户界面，能够通过浏览器菜单获得，并且能够通过其他应用访问。4.1.5图形用户界面（GU】要求
4.1.5.1连线与拆线
WAP终端浏览器应提供方便用户进行WAP数据连接的操作。对于用户的数据连线需求，WAP终端可以提供单键上网功能，例如，终端提供一单独的具有特定标识图案的物理按键（或其他方式），用户按下该键后，激活浏览器，尼示最近的默认页面缓存，进行链接点选择后，可以按献认配置进行数据连接，显示相应页面。2
YD/T 1492-2006
WAP终端应当提供方便手段满足用户的拆线要求，例如，终端应在最多两个按键序列后完成用户的拆线行为。这里的按键序列可以为菜单或软键方式。4.1.5.2页面浏览功能要求
WAP终端浏览器必须支持用户直接输人URL的功能。浏览器中显示的超级链接应该以下划线或者特殊颜色的形式突出呈现。
在浏览网页时，WAP浏览器应支持返回上页和前进一页的功能。键盘映射应支持本标准4.1.4.1节中要求的连线与拆线操作。WAP终端应能够保证用户在终端浏览器中浏览页面内容，例如，具有浏览器内容的向上和向下滚动选择或翻页功能。
WAP1.x终端应至少支持两个软键，用以支持浏览器浏览WML内容操作。软键1主要用于选中/执行等类型为Accept的do元案操作；软键2用于其他do元素操作。WAP终端应支持后退、回主页、退出等方便用户使用的功能。WAP整端应支持快速选择书签中条目的按键序列。4.1.5.3菜单
WAP终端浏览器的菜单选项中至少应包括下列的菜单条目：刷新；
书签；
转到网址：
页面存储（可选）；
显示URL地址（可选）：
一选择代理服务器（可选）；
重启动浏览器（可选）：
加密（可选）。
4.1.6状态标识
WAP终端应该采用明显的状态标识来显示相应的事件与行为，至少应提供下述5种状态标识：一消息通知标识：在消息（如短消息、多媒体消息等）通知到来的时候，终端应该采用可视化的标识来告知用户，可以采用与原有的短消息标识相同的标识方式。同时终端应该以适当的方式表明消息通知的紧急程度。
滚动标识：如果当前WML卡或页面不能在终端屏幕上完全显示时，应以滚动标识的方式予以标注。如可以采用上下箭头图标或一个垂直滚动条。一一网络状态标识：终端设备应该以明显的标识显示山当前的数据连接通断状态和类型。发件标识：对应于离线邮件支持，在网络数据连接建立以后，如果发件箱中存在未发送的邮件，终端应该有发件标识通知用户。（可选一安全标识：当浏览器处于加密通信方式时，应有相应的安全标识显示。（可选）4.1.7外部事件中断的处理
TTIKAoNIKAca
YD/T 1492-2006
当WAP终端浏览器处于激活利操作状态时，如有外部尹件需要控制用户接口（UI）（如有语音呼叫时），或者有其他事件要中断当前的应用，应对用户进行声音或可见指示。如发生事件要终断当前浏览，应提示用户选择接受或忽略该事件。在用户接受并处理完成该事件后，应提示用户是否重新激活浏览器，显示去激活浏览器时的页面。
外部事件包括：
来话呼叫：
接收到短消息或多媒体消息：
：—设备状态告警（如低电量提示）；其他预置提示等功能。
4.2WAP·终端内容类型和格式要求4.2.1图像格式要求
WAP终端浏览器必须能够按照设备所能支持的最高质量的格式呈现图片。彩色显示屏的WAP终端必须支持BMP图像格式，WAP1.x终端必须支持WBMP。此外，彩色显示终端还应当支持JPEG、GIF及活动的GIF图像格式，见表1。表1给出了图像格式要求。WAP终端应至少支持表1图像格式中的一种。表1WAP终瑞图像格式要求
GIF 和活动的GIF
8位彩色
I位单色
色彩深度
支持16位和8位PNG图像，必要时转换24位图片成为16位或8的形式，设备应支持透明的PNG支持24位JPEG图像
支持16位和8位GIF图像，必要时转换24位图片成为16位或8位的形式
4.2.2声音格式要求
WAP2.0浏览器应支持背景音播放的正确处理。4.2.3内容编码与压缩方式要求
WAP2.0终端
WAP1.x和WAP2.0终增
WAP2.0终端
WAP2.0终端
WAP2.0婺端
内容编码是压缩内容消息体的一种方法，以减少分组在网络中传送的大小。WAP终端的内容编码方式应当遵循RFC2616。内容压缩方式应当遵循RFC1951及RFC1952规范。4.2.4字符集和字符缩码要求
WAP终端和浏览器必须支持UTF-8编码、GB2312汉字编码、GB130X0汉字编码（可选），ASCI或ISO-8859-1编码。
WAP2.0终端和浏览器应可选支持WAP2.0规范中定义的图形化文字集（小图标Pictogram），统一的编码在不同！商的终端设备上可以有不同的表现，可能是彩色，黑白图形或学符的形式。4.3WAP终端基本参数配置功能要求4.3.1接入参数
接人参数指建立数据连接时所需要的配置数据集，包括用户名、口令和源地址。本标准要求可预先设置的接人参数的数目至少为3组。4
4.3.2WAP网关列表
YD/T 1492-2006
WAP网关使用对应于某-承载信道类型的地址编码进行标识。WAP网关列表指终端设备与之通信的多个WAP网关配置表，其中的每个WAP网关文可由多个地址标识本标准要求WAP网关列表至少支持3个网关配置。4.3.3默认主页地址
WAP终端浏览器支持默认主页地址设置功能。4.4用户代理定制档案要求
对于WAPI.x终端，该功能为可选。WAP2.0终端和浏览器必须支持用户代理定制档案（UserAgentProfile）功能。具体包括：能够对用户代理定制档案进行编码：支持对用户代理定制档案的传送，WAP1.x终端基于WSP协议，WAP2.0终端基于WHTTP协议；
详细要求参见OMAWAP-248-UAPROF-20011020-a中的附录E。4.5WAP终端数据安全传输功能要求4.5.1传输层安全协议
传输层安全协议的目的是为了保护传输层的安全，并在传输层上提供实现保密、认证和完整性的方法。
WAP2.0终端必须支持传输安全层（TLS1.0）协议（RFC2246），可选支持SSL3.0协议。WAP1.x终端可选支持WTLS协议。4.5.2WPKI支持
WAP2.0终端应支持公共密钥构架定义（PublicKeyInfrastructureDefinition，PKI），WAPl.x终端应支持WPKI（WAPPKI），以支持基于证书的客户端和服务器认证机制。4.5.3WIM支持
WIM是终端上的-个用来完成认证的安全性模块，其主要功能是完成数字签名以及所有用来完成数字签名的信息，如密钥和证书。WAP2.0终端应支持WIM功能，WIM应遵循OMAWAP-260-WIM-20010712-a的要求。5WAP终端业务功能要求
5.1用户接入认证要求
WAP终端或浏览器必须支持基于终端号码的接入认证方式，可选支持基于用户名&密码的接入认证方式。
WAP2.0终端或浏览器应支持NAI，以用于基于NAI的用户接人认证。在进行连接时，终端应支持PAP或CHAP认证方式，通过与系统协商决定采用何种认证，终端也应支持不认证方式。
5.2浏览业务要求
WAP浏览器必须支持WAP页面浏览操作，其含义包括普通的页面信息浏览，与页面的交互操作与斑面脚本的执行等。
TTIKAONKAca
YD/T1492-2006
本标准要求支持WAP版本2.的终端应支持XHTMIWML v2、WMLvI.3文本和压缩格式的页面浏览，应支持WMLScriptl.1版本的文本和压缩格式页面脚本的执行本标准要求WAP版本1.x的终端应支持WMLVI.3文本和压缩格式的页面浏览，可选支持WMLScript v1.1 版本文本和压缩格式的页面脚本的执行。5.3Push业务要求
Push业务指由网络侧服务器发起的数据传输要求。终端支持有数据连接和没有数据连接两种情况下的Push业务。（1）有数据连接
有数据连接的情况下终端应支持PO-TCP，能够接收PPG发出的TCP连接建立请求。有数据连接时WAP1.x终端支持OTA-WSP，WAP2.0终端支持OTA-HTTP或OTA-WSP传送Push业务。（2）没有数据连接
没有数据连接的情况下终端应支持TO-TCP和短消息承载的SIA（SessionInitiationApplication），能够响应PPG的SIR（SessionLnitiationRequest）请求，建立TCP连接。没有数据连接时WAPl.x终端支持OTA-WSP，WAP2.0端支持OTA-HTTP或OTA-WSP传送Push业务。终端览器应能够在Push消息到达时，提供声光，POP窗口或告警图标等方式的提示。WAP终端应支持以下内容格式的Push业务：(1) SI（Service Indication）（可选）WAP终端应支持SI格式，允许用户立即取、延迟取Push内容。用户提取操作后，终端应能够访问SI页面中的URL。
(2）SL（Service Load）（可选）WAP终端应支持SL格式，用户菜单应该提供选项，用来激活SL。没有邀活SL应用时，终端必须丢弃收到的SL，或在执行前必须先得到用户的确认。激活SL应用时，终端应能够从SL页面中的URL自动下载服务。
(3) Co(Cache Operation）（可选）WAP终端应支持CO格式，终端应能够自动执行CO页面中要求的操作比如禁用终端中的某项应用）（4）WML页面
WAP2.0终端应支持WML页面和二进制编码格式。（5）XHTML页面、WBXML页面
WAP2.0终端应支持XHTML页面和进制压缩编码格式。（6）其他媒体格式
WAP终端应支持MMS、WTA等应用的媒体格式。5.4多媒体消息业务要求
WAP终端应支持多媒体消息（MMS）业务，通过WAP实现YDT1501-2006《数字蜂實移动通信网多媒体消息（MMS）终端设备技术要求》第6章和附录A的要求。5.5无线电话应用（WTA）要求（可选）在浏览器界面下，当WML或XHTML（MP）事务中产生语音呼叫请求时，终端应该去激活浏览器，中断数据连接，显示正常的用户界面，发出语音呼叫，6
YD/T 1492-2006
语音通话结束后，移动台设备应该重新激活浏览器，显示去激活浏览器时的WML或XHTMI（MP）页面。
当浏览器处于激活和操作状态时，如有外部语音呼叫到来，终端应该通过GUI通知用户并等待用户选择。用广选择接听时，移动台设备应该去激活浏览器，显示正常的用户界面，接听来话。语音通话结束后，移动台设备应该重新激活浏览器，显示去激活浏览器时的血面。WTA通过增加终端侧用户代理（User-Agent）的能力，支持利用WAP创建电话服务的方法，终端应支持如下的WTA功能：
一无线电话应用接口（WTAI）：通过WML／WIMLScript触发终端中与电话相关的功能接口，如通过语句WMLScript：WTAPublic.MakeCall（“1861\）实现拨号。资料库（Repository）：为支持一些WTA服务要求实时处理要求，资料库是将某些WTA服务存储在终端设备中，以便迅速访问。事件处理（EventHandling）：为了支持电话服务，WTA必须能够处理诸如来电、断线、回叫等典型事件。
WTA服务指示（WTAServiceIndication）：终端能够接受网络侧通知的各种事件，并能够启动适当的服务处理该事件。WTA服务指示利用Puish技术传送。内容格式（ContentFommats）：一套定义好的数据格式，包括电话簿和日程信息等。为了利用上述特性，WAP在终端设备客户端软件（微浏览器）中引人两类用户代理（User-Agent）：WML用户代理和WTA用户代理。WMIL用户代理解释WML和WMLScipt，WTA用户代理用于处理电话服务。
WML用户代理和WTA用户代理至少在逻辑上是分离的。WTA用户代理在WML用户代理的基础上扩展功能来满足电话服务的特殊需求。5.6预配置功能要求（可选】
WAP2.0终端终端支持预配置（Pravisioning）功能通过空中下裁的方式设置设备参数，激活设备进行通信。WAP2.0终端和测览器应支持预配置的初始配置和二次配置。终端应提供如下功能：一必须提供相关业务的专用服务器地址（如下载服务器、SyIcML服务器、网关、MMSC等）：一专用业务连接（如APN）：
一专用“帮助”或“配置”的URI（如“MMS配置URI”“视频服务的帮助URI”）：一对于有些应用（如浏览、下载）可能需要实现多个Profile：应允许通过设备菜单设置这些配置信息。终端配置的基本信息包括，并侧重的应用有运营商菜单、浏览、应用下载、消息等。5,7跨应用调用
WAP终端应该支持在多种不同应用环境下的跨应用调用，主要的应用可以包括：浏览器；
一Java应用；
→ SIM 工具箱（Toolkit）
一短消息和多媒体信息；
一在线通信如电话、可视电话等。TIKAONKAca免费标准下载网bzxz
YD/T 1492-2006
例如，在短信阅读界面上触发浏览器，或者在浏览器应用界面上触发传统的电话应用（WTA）。在短消息内容中如果包含有网站信息或E-mail地址信息，终端应作出判断并以超链接的形式显示在屏幕上。在用户选择这些超链接后激活WAP浏览器或E-mail客户端。6WAP终端协设功能要求
6.1WAP终端协议栈描述
图1给出了WAP1.x终端的协议栈
无线应用架
WSP（无线会话协议）
WTP（无线事务处理协议）
WTLS（无绒传输层安全）（可选）WDP（无级数据报协议）WCMP
无线承载层
图2给出了WAP2.0终端的协议栈。协
6.2承载要求
WAP1,x终端协议投
无线应用催架
WP-HTTP（无线优化的 HTTE 协议）p
传输安全层（ILS1.0）协设/SSL3.0（可选）WP-TCP（无批的TCP协
无线承载层
图2WAP2.0终端协议栈
WAP终端必须支持以UMTS分组域、GPRS、心dma2000等分组交换网络承载WAP业务，可选支持电路交换数据（CSD）承载WAP业务的方式。支持多种承载方式的WAP终端应提供莱单，允许用户设置和保存用户选择的承载方式。WAP协议考虑到对承载裁网络应具有前向兼容性，规定终端应按照如下优先级顺序选择承载网络：优先选择分组交换网络承载WAP业务；在分组变换网络疆盖盲区，提示用户是否切换网络到CSD连接模拟方式连接。6.3传输协设要求
WAP1.x端采用符合WAP1.x规范传输协议：WTP、WDP实现在有线和无线网络上有效地传输数据。8
YD/T1492-2006
WAP2.0终端应采用符合WAP2.0规范传输孙议：WP-TCP（WirelessPruliledTCP）、IP实现在有线和无线网络上有效地传输数据。6.4会话协议要求
WAPI.x终端采用符合WAP1.x规范传输协议：WSP建立有连接利1无连接的会话。WAP2.0终端应采用符合WAP2.0规范传输协议：WP-HTTP（WitelesProfiledHTTP），该协议基本特征如下：
WP-HTTP的核心即HTTP1.1（RFC2616），完全兼容HTTP1.1；二：支持Pul和IPush两种业务应用，在Push业务中，由WAP终端承担HTTP服务器的角色；-WP-HTTP支持响应消息体压缩；WP-HTTP还应支持采用Connect方式建立安全隧道，以用于端到端安全。6.5安全协设要求
WAP2.0终端可选支持传输安全层（TLS1.0）协议（RFC2246）和SSL3.0。WAP1.x终端可选支持WTLS安全协议。
TTIKAONKAca
