【YD通讯标准】 数字蜂窝移动通信网移动流媒体业务服务器技术要求

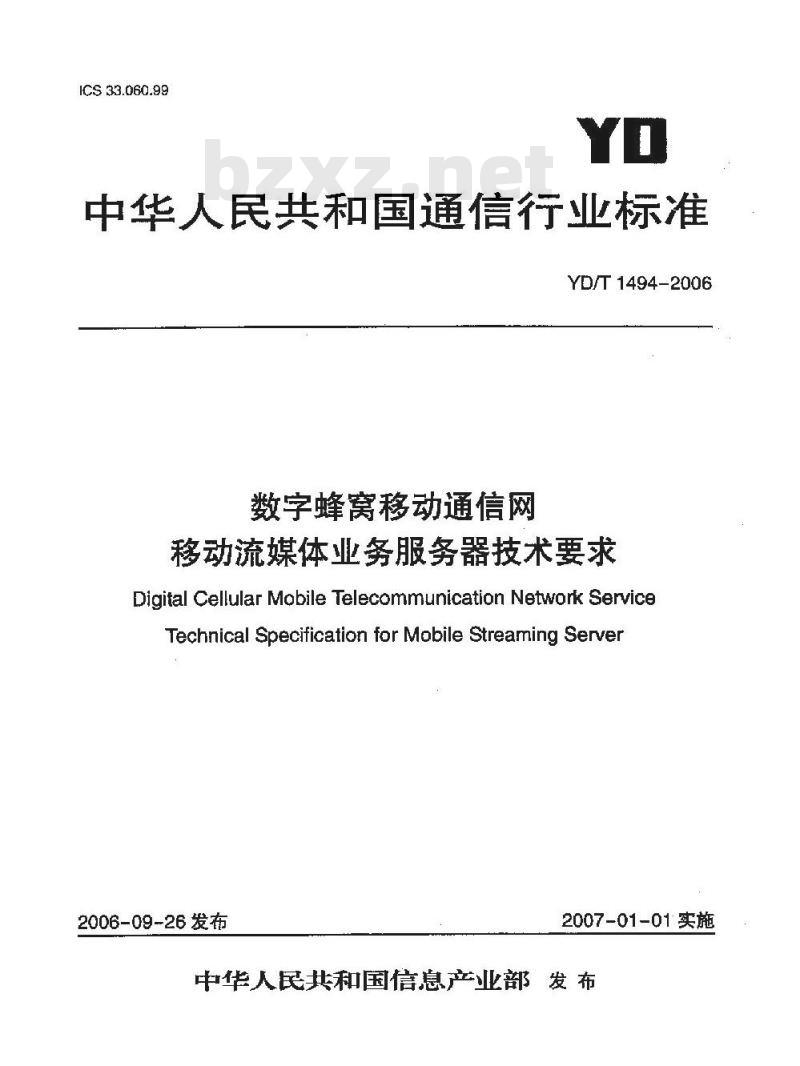

ICS 33.060.99
中华人民共和国通信行业标准
YD/T1494-2006
数字蜂窝移动通信网
移动流媒体业务服务器技术要求Digital Cellular Mobile Telecommunicatian Network ServiceTechnical Specification for Mobile Streaming Server2006-09-26发布
2007-01-01实施
中华人民共和国信息产业部发布前

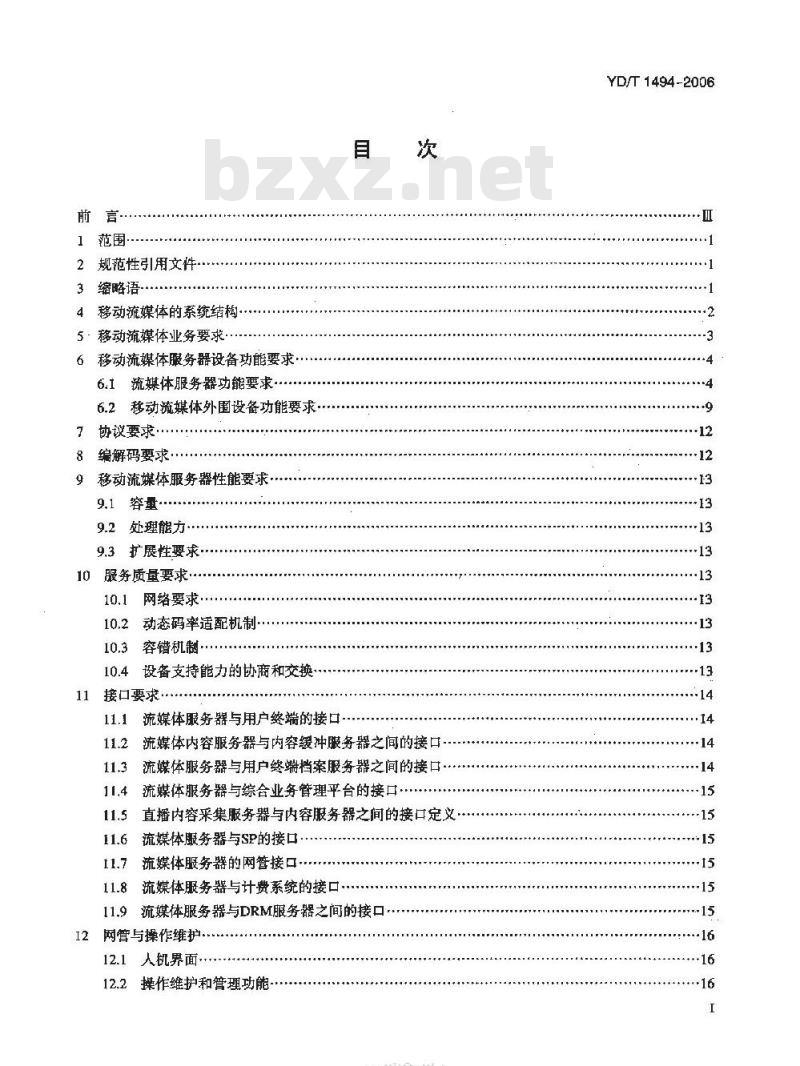

1范围·
2规范性引用文件
缩略语-
4移动流媒体的系统结构…
5移动流媒体业务要求
6移动流媒体服务器设备功能要求6.1流媒体服务器功能要求
6.2移动流媒体外围设备功能要求7协议要求·
编解码要求
9移动流媒体服务器性能要求·
9.1容量
9.2处理能力
9.3扩展性要求
10服务质量要求
10.1网络要求·
10.2动态码率适配机制+
10.3容错机制·
10.4设备支持能力的协商和交换11接口要求
11.1流媒体服务器与用户终端的接口，目
11.2流媒体内容服务器与内容缓冲服务器之间的接口11.3流媒体服务器与用户终端档案服务器之间的接口·11.4流媒体服务器与综合业务管理平台的接口·11.5直播内容采集服务器与内容服务器之间的接口定义11.6流媒体务器与SP的接口
流媒体服务器的网管接口，
11.8流媒体服务器与计费系统的接口11.9流媒体服务器与DRM服务器之间的接口12网管与操作维护，
12.1人机界面，
12.2操作维护和管理功能
TTIKAONKAca
YD/T 1494-2006
YD/T 1494-2006

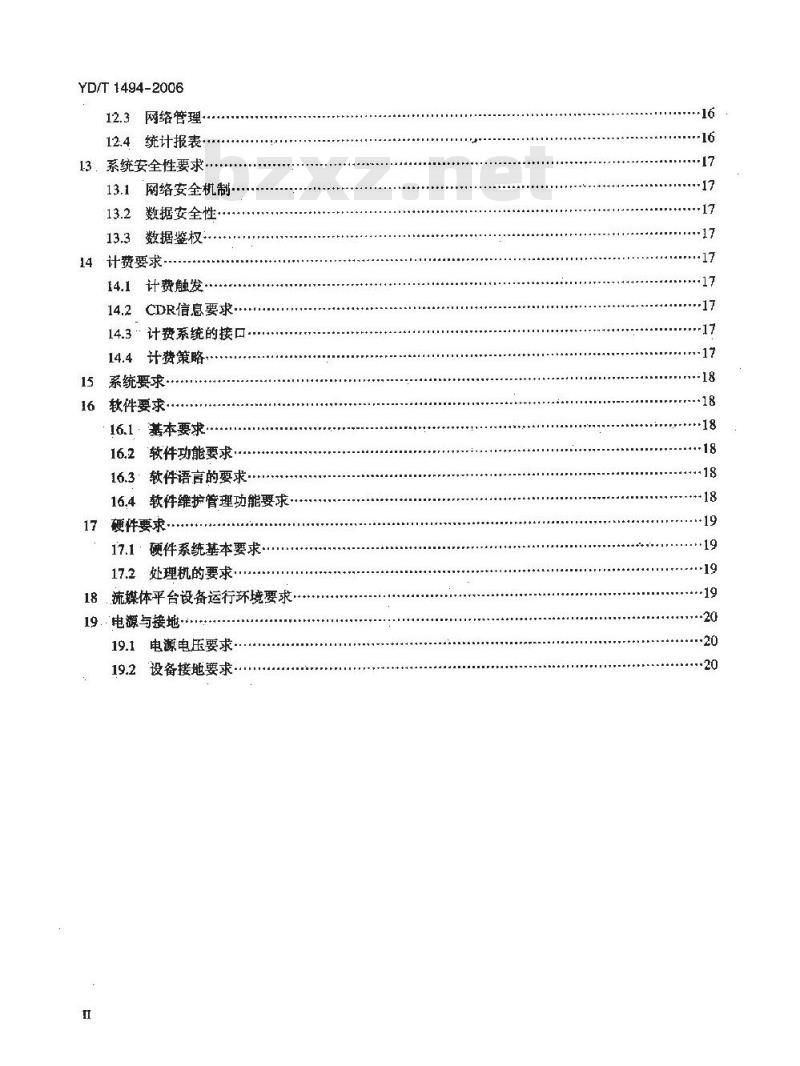

12.3网络管理
12.4统计报表
13．系统安全性要求.
13.1网络安全机制-
数据安全性·
13.3数据鉴权
14计费要求
14.1计费触发
14.2CDR信息要求
14.3：计费系统的接口
14.4计费策略·
15系统要求
16软件要求·
16.1·基本要求·
软件功能要求
16.3·软件语言的要求
16.4软件维护管理功能要求
17硬件要求
硬件系统基本要求
17.2处理机的要求·
18流媒体平台设备运行环境要求·19．电源与接地·
19.1电源电压要求
19.2设备接地要求
YD/T 1494-2006

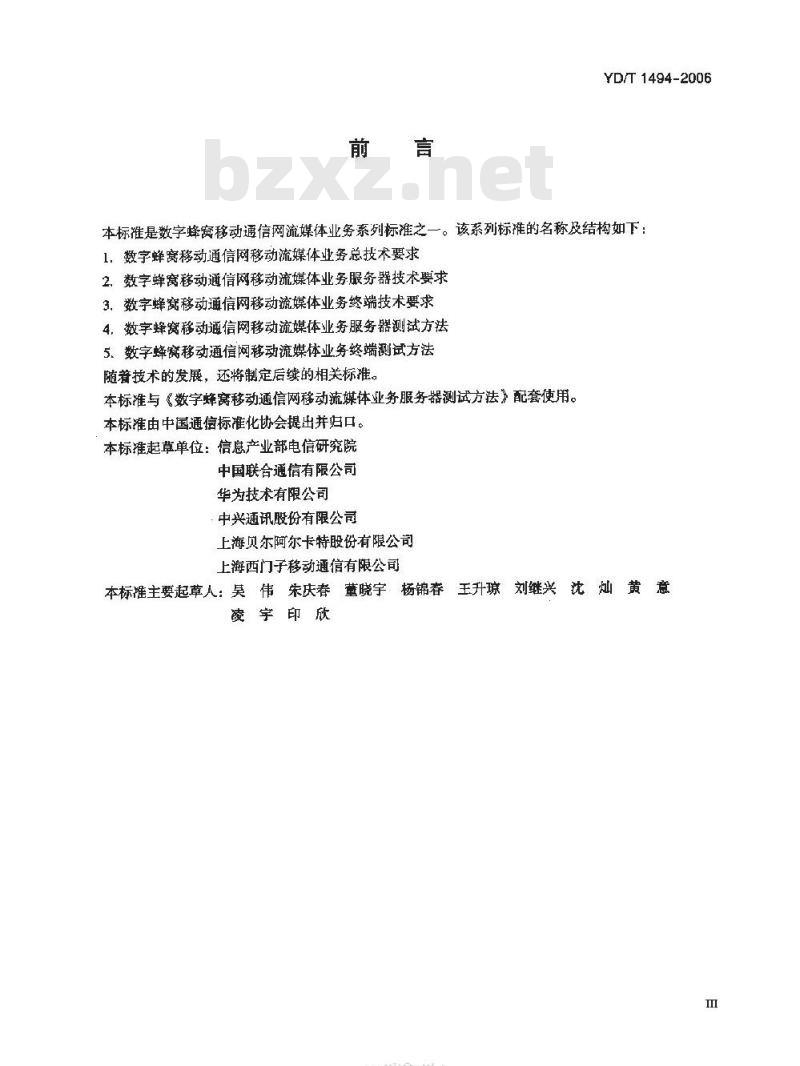

本标准是数字蜂窝移动通信网流媒体业务系列标准之一。该系列标推的名称及结构如下1.数字蜂窝移动通信网移动流媒体业务总技术要求2、数字蜂窝移动通信网移动流媒体业务服务器技术要求3数字蜂窝移动通信网移动流媒体业务终端技术要求4，数字蜂窝移动通信网移动流媒体业务服务器测试方法5、数字蜂窝移动通信网移动流媒体业务终端测试方法随着技术的发展，还将制定后续的相关标准。本标准与《数字蜂窝移动通信网移动流媒体业务服务器测试方法》配套使用。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院中国联合通信有限公司
华为技术有限公司
中兴通讯股份有限公司
上海贝尔阿尔卡特股份有限公司上海西门子移动通信有限公司
本标主要起草人：莫伟朱庆春董晓宇杨锦春王升琼刘继兴沈灿黄意凌宇印欣
TIKAONKAca

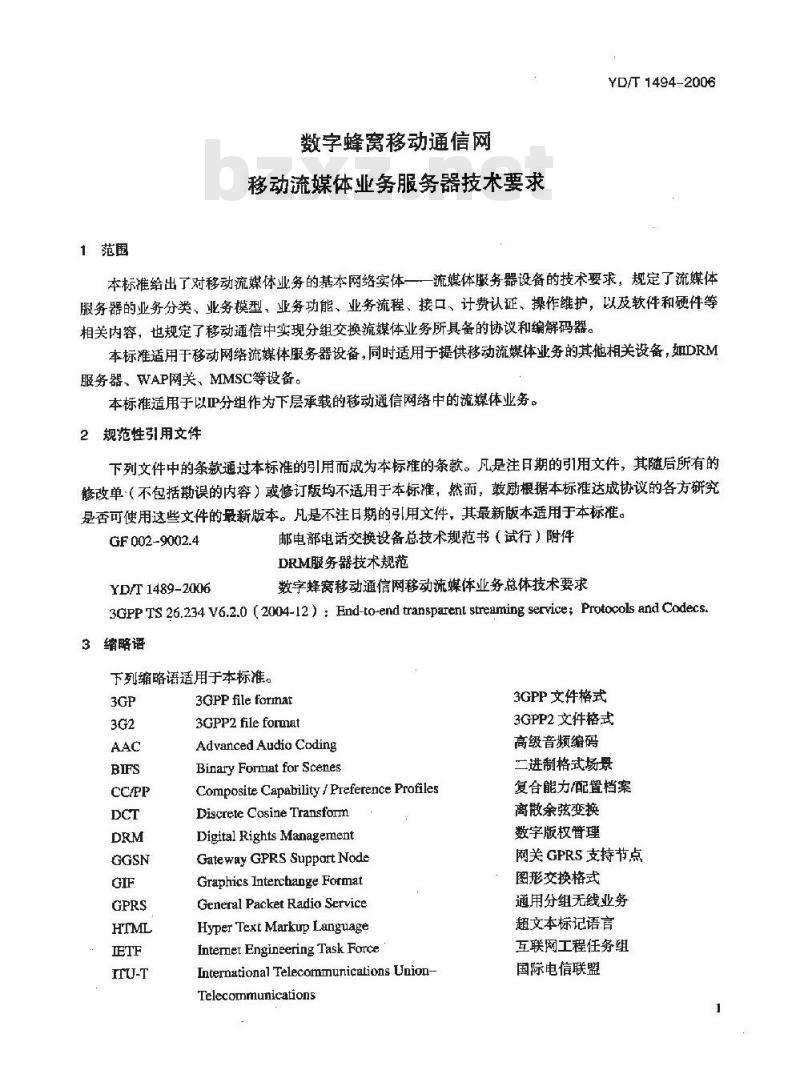

1范围
数字蜂窝移动通信网
移动流媒体业务服务器技术要求YD/T 1494-2006
本标推给出了对移动流媒体业务的基本网络实体一一流媒体服务器设备的技术要求，规定了流媒体服务器的业务分类、业务模型、业务功能、业务流程、接口、计费认证、操作维护，以及软件和硬件等相关内容，也规定了移动通信中实现分组交换流媒体业务所具备的协议和编解码器。本标准适用于移动网络流媒体服务器设备，同时适用于提供移动流媒体业务的其他相关设备，如DRM服务器、WAP网关、MMSC等设备。本标准适用于以P分组作为下层承载的移动通信网络中的流媒体业务。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GF 002-9002.4
YD/T 1489-2006
邮电部电话交换设备总技术规范书（试行）附件DRM服务器技术规范
数字蜂窝移动通信网移动流媒体业务总体技术要求3GPP Ts 26.234 V6.2.0 (2004-12) : End-to-end transparent streaming service; Protocols and Codecs.3缩略语
下列缩略语适用于本标准。
3GPP file format
3GPP2 file format
Advanced Audia Coding
Binary Format for Scenes
CompositeCapability/PreferenceProfilesDiscrete Cosine Transform
Digital Rights Management
Gateway GPRS Support Node
Graphics Interchange Format
General Packet Radio ServiceHyper Text Markup Language
Intermet Engineering Task ForceInternational Telecommunications UnionTelecommunications
3GPP 文件格式
3GPP2文件格式
高级音频编码
二进制格式场景
复合能力/配置档案
离散余弦变换
数字版权普理
网关GPRS支持节点
图形交换格式
通用分组无线业务
超文本标记语言
互联网工程任务组
国际电信联盟
YD/T1494-2006
SP-MIDI
UAProf
UTF-16
JPEG File Interchange FormatMusical Instrument Digital InterfaceMultipurpose Intemet Mail Ex tensionsMultimedia Messaging Service MPEG-4 file format
Packet Data Prutocol
Portable Networks Graphics
Packet-switched Streaming ServiceQuarter Common Intermediate FormatResource Description FrameworkRTP Contral Protocol
Real-time Transport ProtocolReal-Time Streaning Protoco.Session Description ProtocolServing GPRS Suppart Node
Synchronised Multimedia Integration LanguageScalable Polyphony MIDI
Scalable Vector Graphics
User Agent Profile
Universal Character Set ( the two octet form )UnicodeTransformationFormat(the&-bitform)UnicodeTransformationFormat（the16-bit form)www Consortium
Wireless Markup Language
eXtensible Hyper Text Markup LanguageeXtensible Markup Language
Service Provider
4移动流媒体的系统结构
JPEG文件交换格式
乐器数字接口
多用途互联网邮件扩展
多媒体消息业务
MPEG-4 文件格式
分组数据协议
便携网络图形
分组交换流媒体业务
四分之一公共中间格式
资源描述框架
RTP控制协议
实时传输协议
实时流媒体协议
会话描述协议
服务GPRS支持节点
同步多媒体集成语言
可调级的和弦MIDI
可缩放矢量图形
用户代理档案
通用字符集（双八位组格式）
Unicode转换格式（8位格式）
Unicode转换格式（16位格式）
www联盟
无线标记语言
可扩展超文本标记语言
可扩展标记语言
服务提供商（包括内容提供商）移动流媒体业务的系统结构如图1所示。移动流媒体业务可以采用P或其他方式承载。下层承载网络支持GSM、GPRS、CDMA以及未来的3G网络。如图1所示，一个端到端的移动流媒体系统包括流媒体客户端（终端）、移动通信网接入网、移动通信网核心网、P网络、流媒体内容服务器、流媒体内容缓冲服务器、用户终端档案服务器、门户网站、业务管理、DRM服务器、门户服务器等。其中流媒体内容服务器（包括媒体制作和内容管理）和内容缓冲服务器器构成了移动流媒体服务器的核心内容，而用户终端档案服务器、业务管理服务器（或综合业务管理平台）、DRM服务器、门户服务器等作为公共的业务功能实体，构成了流媒体服务器的外围功能实体。
TTIKAONKAca
流蝶体
流蝶体
接人网
接人网
移动流障体核心功能实体
服务器
分组核心网
用户缺姗
服务器
外国功能实体公共业务服力
图1移动滩媒体逻辑结构
服务器
YD/T 1494-2006
直摘内容
采策服务器
综合业务
管理平台
本标准主要规定移动流媒体服务器核心部分的功能和相关接口的技术要求，包括流媒体内容服务器和流媒体内容缓冲服务器。
对于外围功能实体，具体实现可以集成在流媒体服务器中实现，或者可以独立设置，也可以作为可与其他业务共享的公共功能集成在综合业务管理平台中实现。因此，本标准仅规定这些外围功能实体与移动流媒体业务相关分的功能要求，更全面的技术要求则在其他相应的技术标准中进行规定。流媒体内容服务器（Content Server）为移动流媒体业务平台的服务器，是提供移动流媒体业务的核心设备，主要负责移动流媒体内容的保存、编辑、格式转换等，还应包含SP/CP和用户的管理等功能。内容缓冲服务器(Cache Server)用于在运营商无法直接提供内容，需要在用户访间的时候向ContentServer获取内容并进行缓存。在用户访间并播放远端的流媒体内容时，Cache Server使得媒体内容更靠近用户，可以平滑P网络造成的时延抖动。直播内容采集服务器对电视信号或实时监控信号进行编码，将需要传送的内容自动制作编码成符合用户使用要求的流媒体数据流，并转发给流媒体终端。它可与内容服务器合设，也可单独设置。用户终端档案服务器（UserAgentProfile）也可以称为用户设备能力数据库，主要用于终端的滤媒体业务支持能力协商。
数字版权管理服务器（DRM）负责流媒体内容的数字版权管理，可以是移动流媒体业务专用的DRM服务器，也可以作为公共的DRM服务器为其他业务提供数字版权管理的功能。业务管理服务器负责SP/CP的管理，包括鉴权和认证等。门户服务器实现用户浏览移动流媒体内容的人口和导航功能，可进行用户个性化设置、QoS设置等，并可实现业务推荐和排行、流媒体业务预览和查询界面等功能，可为不同类型的终端提供不同的业务界面和业务集合。
5移动流媒体业务要求
见通信行业标准《数字蜂窝移动通信网移动流媒体业务总体技术要求》。3
YD/T 1494-2006
6移动流媒体服务器设备功能要求6.1流媒体服务器功能要求
流媒体服务器是流媒体业务的核心设备，至少要实现以下功能：用户鉴权二次认证，封装媒体内容，实现流媒体传输，支持用户暂停、继续、倒退、前进等操作，实时监控无线传输QoS，自适应改变传输速率，支持3GPP和/或3GPP2定义的媒休格式，支持CACHE，存储媒体内容，支持HTTP下载播放，支持流媒体流播放，支持数据压缩，支持大容量并发用户处理。6.1.1基本业务功能
符合3GPP和/或3GPP2规范架构；视频、音颖，静止图像的缓存代理和流式传输；移动流媒体优化特性：QoS增强特性；高的会话处理能力（满足移动应用以短片为主的特点）；支持流媒体内容的点播；
支持流媒体视频的直播中继：
支持download,Streaming等多种传输方式：MP4/3GP/3G2格式；http/rtsp/rtp/rtcp议;支持动态带宽适应、边下载边播放；可以接入多种业务管理系统。
6.1.2内容管理功能要求
主要包括内容的编排、测试、发布、生存期管理等功能。（1）内容编排是为内容在门户上的展现作准备工作，其功能包括：频道普理：频道的增加、删除、修改；内容一频道绑定：将内容与一或多个频道绑定；，内容一服务绑定：对内容的定价过程，内容只有经过定价以后才可以被访问和消费。（2）内容试：测试内容编排是否可以展现在门户上，是否可以正常点击和访问。（3）内容的发布是内容的最终展现过程，它实现如下的功能：，导航：用户按照内容的编排，逐步定位到最终想观看的内容；查询：辐人茶件，香询满足条件的内容：调用认证授权接口：用户开始消费后，调用相应的认证鉴权接口。（4）生存周期营理功能主要包括：。内容分布和规划：
流媒体内容存储管理；
，接人CP/SP，CP管理、内容发布接口/Web界面，一点接人，自助维护：。与其他MM部件之间的内容分发、同步；本地内容管理一．一内容的发布、手工删除，定时删除；支持对 live内容的曾理。
6.1.3媒体制作与缩码功能要求
TTIKAoNIKAca
YD/T 1494-2006
移动流媒体服务器使用的文件格式和解码方式应符合行标数字蜂案移动通信网移动流媒体业务总技术要求》第8章的要求。
6.1.4业务发起方式
流媒体服务器应能为用户提供多种流媒体业务发起方式，典型的方式如WAP发起方式和MMS发起方武。
6.1.4.1 WAP方式
见通信行业标准YD/T1489-2006《数字蜂窝移动通信网移动流媒体业务总体技术要求》。6.1.4.2MMS方式（可选】
见通信行业标准YD/T1489-2006《数字蜂窝移动通信网移动流媒体业务总体技术要求》。6.1.4.3 HTTP 方式
见通信行业标推YD/T1489-2006《数字蜂富移动通信网移动流媒体业务总体技术要求》。6.1.5会话建立和控制功能
流媒体服务器将用户选择的流媒体内容以数据流的方式发送到用户的终端上，该功能是流媒体业务的核心功能。
流媒体服务器有会话的建立和控制的能力。通过会话建立，移动终端客户端能够得到起始会话描述，起始会话描述可能是一个表示描述、场景描述或URL连接地址等。服务器端应支持所有三种格式所规定的起始会话描述：SDP、SMIL、plainRTSPURL。流媒体服务器生成的SDP文件需遵循3GPP的规定。6.1.6流媒体服务的中断和续传
用户可以在传输暂停后再次接人并直接跳转到上次中断时位置续传和播放。6.1.7流媒体内容下载功能
流媒体下载服务应支持渐进下载的功能，即用户在流媒体内容下载时，不需要等待媒体内容完整后才可以开始播放。
流媒体下载服务允许用户将流媒体内容通过HTTP的方式下载到本地播放，从而避免了网络带宽变化对内容播放的影响，适合发布一些高质量的流媒体内容。流媒体下载服务允许用户将媒体内容下裁到本地播敢，从而避免了网络带宽的变化对内容播放的影响。媒体内容的下裁适合发布一些高质量的流媒体内容。流媒体内容的下载功能应支持下载续传。对于由于网络异常等原因造成的播放中断，应支持用户进行流媒体播放的续传。对于由用户主动中止播放媒体内容，系统可不提供中断续传支持。系统应支持通过WAP浏览器、MMS激活和流媒体客户端三种下裁方式：通过WAP浏览器的下载：WAP手机用户使用WAP浏览器访问流媒体门户，通过门户的导航，浏览下载服务列表，通过WAP下载协议，将下载服务器上的媒体内容文件下载至手机。，通过MMS激活的下载：通过MMS方式把流媒体文件的简介信息推送给用户，用户直接激活流媒体文件的下载和播放。
，通过流媒体客户端的下载：用户使用终端内置的流媒体客户端访问下载服务器，获得一个可下载的流媒体应用目录列表，用户选择目录列表中的流媒体内容后，可以启动下载、播放。6.1.8实时媒体流在播放过程中的回放5
YD/T1494-2006
用户通过手动调整播放进程滚动条的位置，能够任意改变播放位置，既可以进行回放，也可以跳过某些未播放内容。
6.1.9 流媒体对 MMS 的支持 (可选 )用于3GPP的文件格式的必选要求参见3GPPTS26.234V6.2.0（2004-12），这些要求既保障PSS数据和MMS的交互，文促使3GPP文件格式在MMS内部系统中可使用。流媒体服务器必须按照该要求实行，实现与MMS Relay的交互。
允许消息接收方以流媒体的方式接收MIMS消息为可选功能，该要求参见3GPPTS23.140。MMS流媒体的编解码器和协议的要求参见3GPPTS26.234。交互的MMS系统必须具备相关功能。同时系统必须支持通过MMS方式向用户提供建立和流媒体系统的连接和会话的链接和SDP文件。6.1.10终端能力协商功能
在移动流媒体业务中，终端能力协商是一个重要的功能。它使流媒体服务器提供广泛的内容以支持多类型客户端设备。其另一个重要功能是在不同版本的移动流媒体间提供平滑转换。因此，移动流媒体客户端和服务器应支持能力交换。移动流媒体服务器应能根据终端的业务特性提供相应的媒体内容。移动流媒体终端请求播放流媒体内容时应能将终端标识以及希望接人的带宽等需求信息上报给流媒体服务器。流媒体服务器（或用户终端档案服务器）中包含移动终端的设备型号的终端的流媒体业务特性参数，移动流媒体服务器应根据终端的型号和业务特性参数，选择适合的媒体格式发送给终端。若流媒体服务器（或用户终端档案服务器）中不包含该移动终端的设备型号的终端的流媒体业务特性参数，应采用缺省的发送方式。终端能力协商机制如图2所示。
Mobile termlnal
HTTPRTSP reguest inctuding UREdessand optional profleDif headersHTTP/RTSP
request and
mwtimedia
coatent
Marching
HITP reques1 for a
device capability prafil.bZxz.net
HrTP request with
device capabllity profile
图2终端能力协商与交换示壶
Device profle serve.
Device capability proflles
终端能力交换与协商具体要求见通信行业标准YD/T1489-2006《数字蜂宽移动通信网移动流媒体业务总体技术要求》。
动态速率适配功能
TTIKAONKAca
YD/T1494-2006
在移动终端进行流媒体播救的过程中，由于终端的移动性和移动传播环境的变化，无线接口传输速率会发生急剧变化（例如用户由一个可获得的传输速率较大的小区切换到另一个可获得传输速率较小的小区），此时，移动流媒体服务器应通过动态速率适配功能。能够及时捡测到速率的变化并根据新的传输速率动态调整媒体流的音、视频质量。对于移动用户，在同一地点的不同时间或在同-时间的不同地点所能使用的网络带宽会有很大不同，所以用统一-带宽速率压缩的内容无法满足不同用户的实时播放需求。流媒体业务应根据用户的实际使用状况，提供动态带宽适配的功能。当用广在播放流媒体内容时，内容缓冲服务器能够探测用户当前的实际带宽，然后进行动态的码率适配，把适合实际带宽速率压缩的内容发送给用户，保障用户能够在不同的带宽情况下都能看到无中断的播放。对于下载播放的内容，带宽的不同只是影响下载的时间，不影响内容的播放，所以无带宽适配的要求。动态码率适配技术提供了以网络或者以每个用户为基础的动态调整无线媒体通信流量的能力。它可以动态地根据无线带宽的波动自动调整流媒体业务源的播放速率，确保每个用户可以得到最好的用户体验。实现的原理如下：
终端发送标准的RTCPReceiver报告给流媒体服务器，用来描述当前可测盘的网络的吞吐量和丢包数目，以及一些其他相关的信息。RTCP反馈间隔可以通过流媒体服务器来调整，在无线网络环境下的典型设置是1s。流媒体服务器会根据这种反馈进行流媒体码流速度的调整的判断，根据计算后的目标发送速率，实现动态带宽的可伸缩性。这意味着流媒体服务器根据网络信道速率的波动进行调整的时间是1s，这是与RTCP报告反馈速率的时间间隔相对应的。R6中详细规定了动态码率适配的流程和间隔的计算方法，见3GPPTS26.234中的A.3.2.3。动态码率适配参考流程如图3所示。手机流媒体
播效器
RTSP Peacbs
RTSP Deskribe response
RTSPPlny
RTSPPlayResponse
RLP数据包
KTCPRR报告
RDP 激据包
FICPRR报告
图3动态码率适配参考疏程
流媒体
放服务器
YD/T1494-2006
6.1.12负载均衡功能
当流媒体系统有多个流媒体服务器时，系统内部具备负载均衡的功能。具备为用户的流媒体服务请求选择最合适的流媒体服务器的能力。6.1.13直播内容采集与编码功能流媒体服务器应提供直播内容采集和播放的功能，也可以独立设置专门的直播内容采集与缩码服务器来实现该功能。
流媒体直播内容可能有多种来源，如：●由媒体输出设备提供实时内容，例如电视信号或广播信号；，由其他业务提供的媒体内容，例如电视会议信号等。流媒体服务器可处理以上流媒体内容，将需要传送的内容白动制作编码成符合用广使用要求的流媒体数据流和相应的SDP文件，并发送给用户。直播编码器的功能要求：
支持限制时间的功能，真播编码器能对实时信号源进行直播时间限制；·支持多任务并行；
·支持多种输人信号。
点播编码器的功能要求：
·支持批量编码的功能；
，点播编码器应能自动实现文件的压缩；支持多任务并行；
。支持多种媒体文件格式输入。6.1.14内容缓冲服务器功能要求流媒体内穿缓冲服务器用十在运营商光法直接提供内容，南需要在用户访问的时候向original servcr获取内容并进行缓存。在用户访问并播放远端的流媒体内容时，CacheScrver用于滑在IP网络造成的时延抖动。缓冲服务器用于用户访问本地内容服务器没有的内容时，向远端服务器获取内容。对于内容缓冲服务器的功能：当用户访问和播放远端的内容，即不是本地的内容时，使用Pull或者Push的方式进行远端的内容的缓存利播放。可以认为内容缓冲服务器是火现边缘服务器播放中心服务器的内容。流媒体内容服务器和缓冲服务器可合设，也可分设。内容服务器是必须具备的基本网络实体，应具有移动流媒体服务器设备的所有功能要求。缓冲服务器是对于某些特定业务所需要的功能实体，需要具备移动流媒体服务器设备的部分功能：·终端能力协商功能：
动态速率适配功能。
内容服务器与缓冲服务器的关系示意如图4所示。用A
OOSN、PDSN
用户R
GGSN.PDSV
图4、内容服务器与缓冲服务器的关系示意KAOIKAca-
Coutenl Server B
