【YD通讯标准】 数字蜂窝移动通信网移动流媒体业务总体技术要求

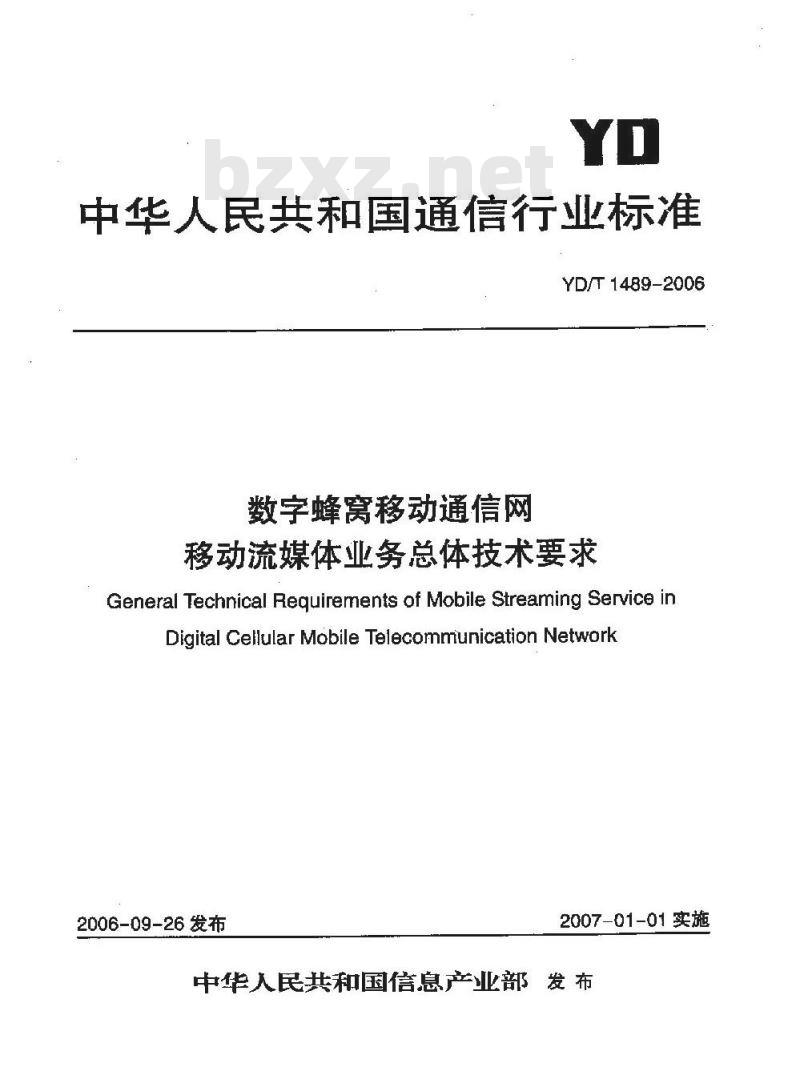

中华人民共和国通信行业标准
YD/T1489-2006
数字蜂窝移动通信网
移动流媒体业务总体技术要求
General Technical Requirements of Mobile Streaming Service inDigital Cellular Mobile Telecommunication Network2006-09-26发布
2007-01-01实施

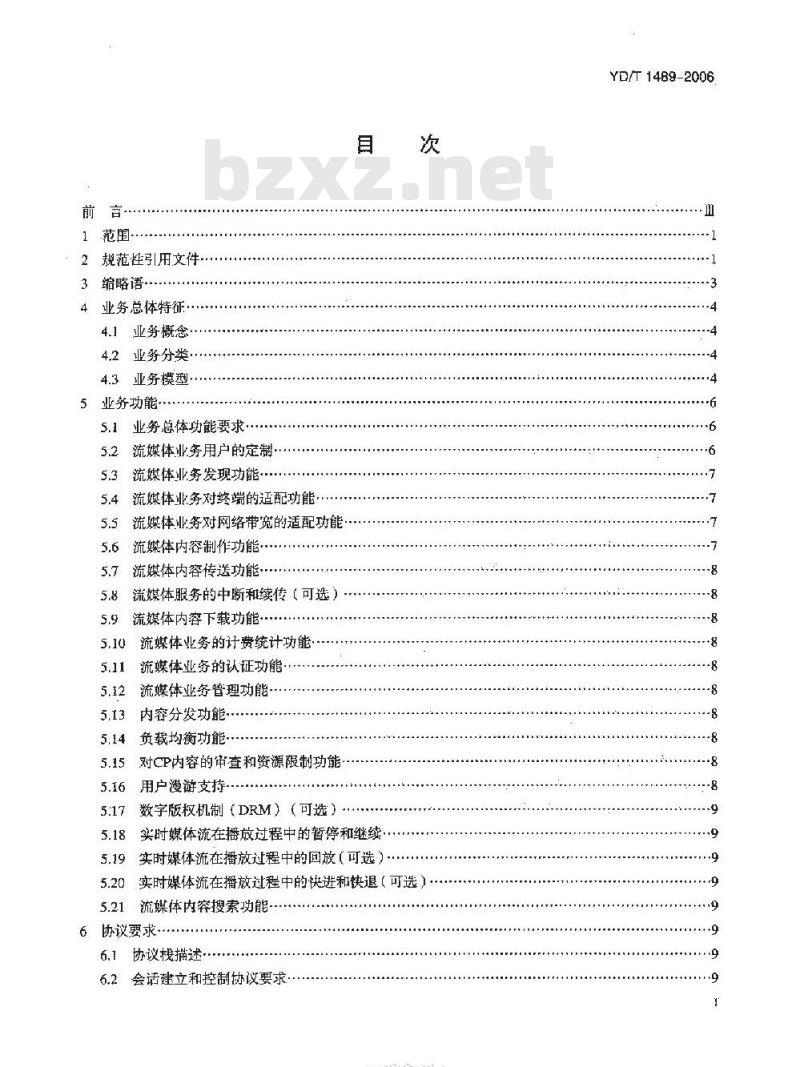

中华人民共和国信息产业部发布前言
1范围-
2规范性引用文件
3缩略语
4业务总体特征
4.1业务概念
4.2业务分类…
4.3业务模型…
5业务功能
5.1业务总体功能要求.
5.2流媒体业务用户的定制
5.3流媒体业务发现功能
5.4流媒体业务对终端的适配功能，5.5流媒体业务对网络带宽的适配功能5.6
流媒体内容制作功能
5.7流媒体内容传送功能
5.8流媒体服务的中断和续传（可选）5.9
流媒体内容下载功能·
流媒体业务的计费统计功能
流媒体业务的认证功能
流媒体业务管理功能
内容分发功能
负载均衡功能·
5.15对CP内容的审查和资源限制功能5.16
用户漫游支持
数字版权机制（DRM）（可选）
实时媒体流在播放过程中的暂停和继续，5.18
实时媒体流在播放过程中的回放（可选）5.19
实时媒体流在播放过程中的快进和快退（可选）流媒体内容搜索功能
6协议要求
协议栈描述
会话建立和控制协议要求
TTTKAONTKAca
YD/T 14B9-2006
YD/T1489-2006

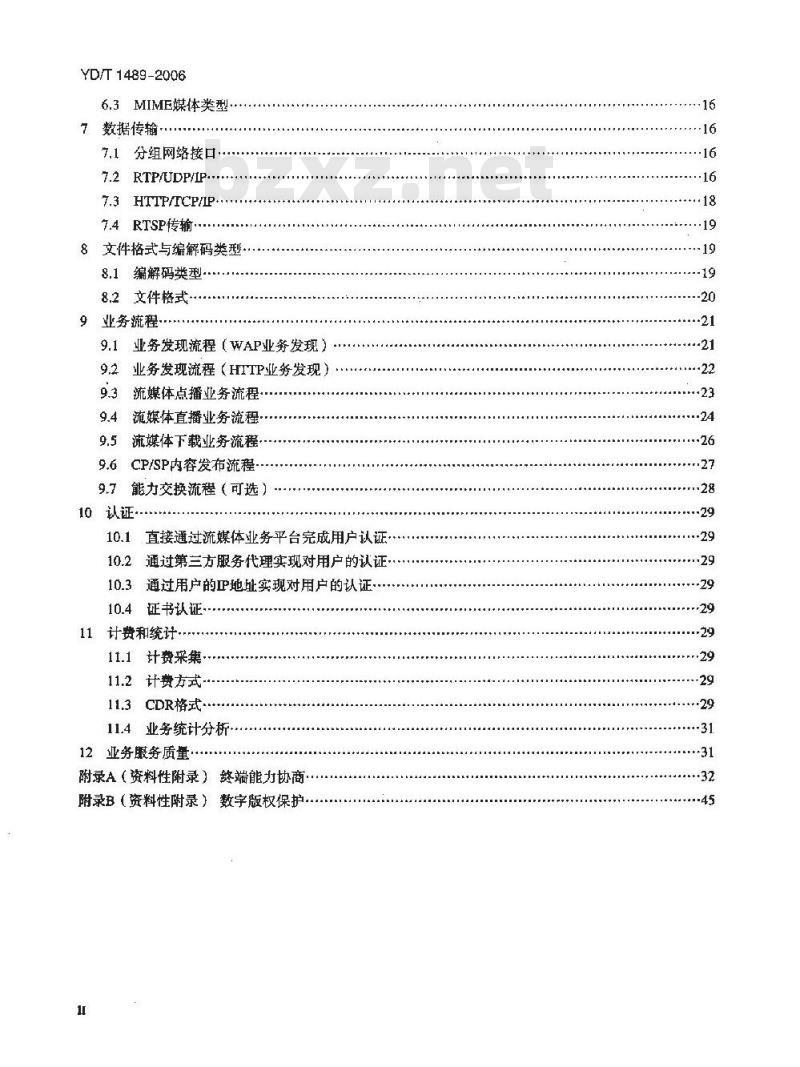

6.3MIME媒体类
7数据传输
7.1分组网络接口·
7.2RTP/UDP/IP
7.3HTTP/TCP/IP
7.4RTSP传输
8文件格式与编解码类型·
8.1编解码类型-
8.2文件格式…
9业务流程
业务发现流程（WAP业务发现）
9.2业务发现流程（HTTP业务发现）9.3流媒体点播业务流程
流媒体直播业务流程
流媒体下载业务流程.·
9.6CP/SP内容发布流程··
能力交换流程（可选）-
10认证
10.1直接通过流媒体业务平台完成用户认证10.2通过第三方服务代理实现对用户的认证10.3通过用户的P地证实现对用户的认证.……10.4证书认证
11计费和统计
11.1计费采集·
11.2计费方式
11.3CDR格式.
11.4业务统计分析
12业务服务质量
附录A（资料性附录）终端能力协商·附录B（资料性附录）数字版权保护.-16
YD/T 1489-2006

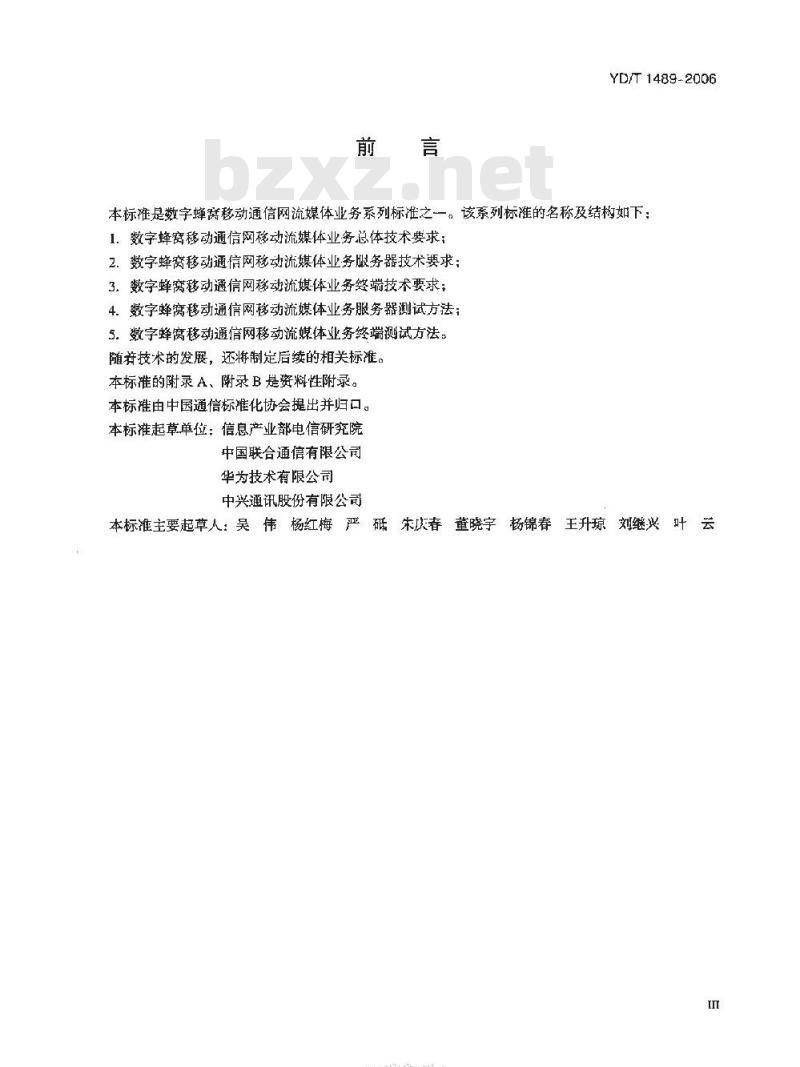

本标谁是数字蜂窝移动通信网流媒体业务系列标准之一。该系列标准的名称及结树如下：1．数字蜂窝移动通信网移动流媒体业务总体技术要求；2．数字蜂窗移动通信网移动流媒体业务服务器技术要求；3．数字蜂窝移动通信网移动流媒体业务终端技术要求；4.数字蜂窝移动通信网移动流媒体业务服务器测试方法；5.数字蜂窝移动通信网移动流媒体业务终端测试方法。随技术的发展，还将制定后续的相关标准。本标准的附录A，附录B是资料性附录。本标准由中国通信标化协会提出并归口。本标准起草单位：信息产业部电信研究院中国联合通信有限公司
华为技术有限公司
中兴通讯股份有限公司
本标准主要起草人：吴伟杨红梅严砥朱庆春董晓宇杨锦春王升琼刘继兴叶云I
TiKAONTKAca

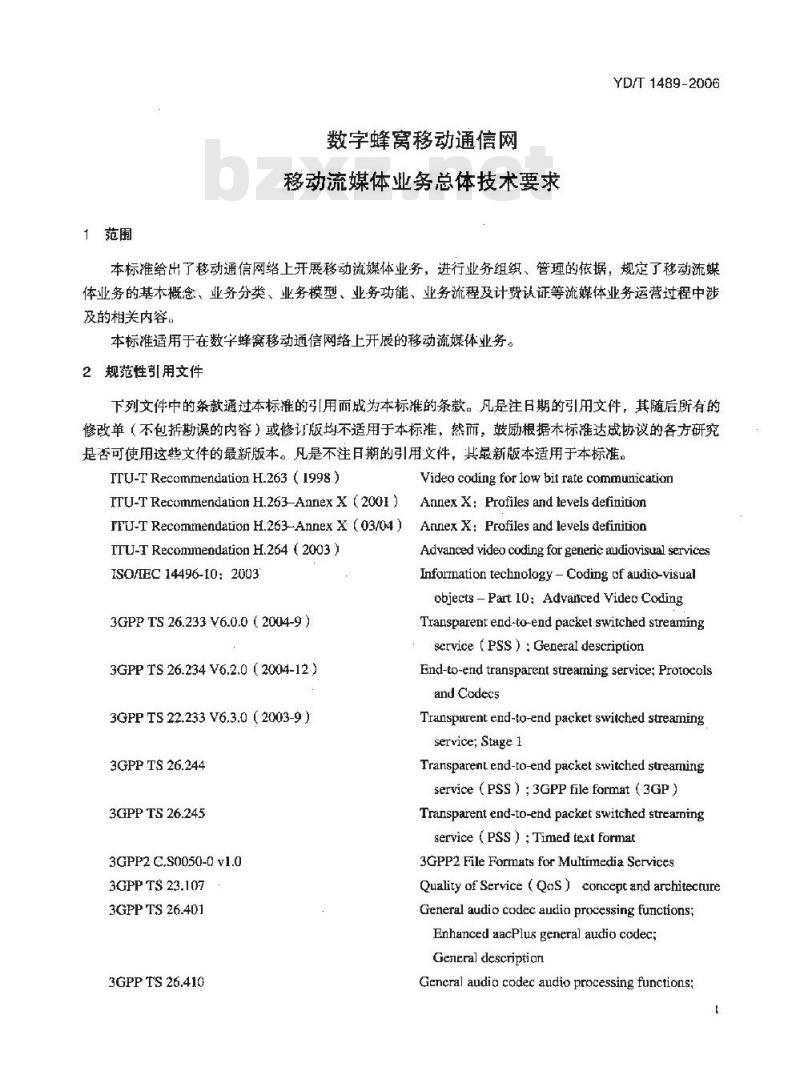

1范围
数字蜂窝移动通信网
移动流媒体业务总体技术要求
YD/T 1489-2006
本标准给出了移动通信网络上开展移动流媒体业务，进行业务组织、管理的依据，规定了移动流媒体业务的基本概念、业务分类、业务模型、业务功能、业务流程及计费认证等流媒体业务运营过程中涉及的相关内容。
本标准适用于在数半蜂窝移动通信网络上开展的移动流媒体业务。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ITU-T Recommendation H.263 (1998 )ITU-T Recommendation H.263-Annex X (2001 )Video coding for low bit rate communicationAnnex X : Profiles and levels definitionIrU-T Recommendation H.263-Annex X (03/o4)Arnex X : Profiles and levels definitionITU-T Recommendation H.264 ( 2003 )ISO/EC 14496-10: 2003
3GPP TS 26.233 V6.0.0 ( 2004-9 )3GPP TS 26.234 V6.2.0 (2004-12)3GPP TS 22.233 V6.3.0 (2003-9)3GPP TS 26.244
3GPP TS 26.245
3GPP2 C,S0050-0 v1.0
3GPP TS 23.107
3GPP TS 26.401
3GPP TS 26.410
Advanced video coding for generic audiovisual servicesInformation technology - Coding of audic-visualobjects - Part 10: Advariced Video CodingTransparent end-to-end packet switched strearmingservice ( PSs ) : General descriptionEnd-to-end transparent streaming service; Protocolsand Codecs
Transparent end-to-end packet switched streamingservice; Stage 1
Transparent end-to-end packet switched streamingservice （PSS) ; 3GPP file format (3GP)Transparent end-to-end packet switched strearningservice (PSs ) ; Timed text Fformat3GPP2 File Formats fer Multimedia ServicesQuality of Service (Qos) concept and architectureGeneral audio codec audio processing functions; Enhanced aacPlus general audio codec;General descriptiarl
General audia codecaudioprocessingfunctionsYD/T 1489-2006
3GPP TS 26.411
3GPP TS 26.290
3GPP TS 26.304
3GPPTS26.273
IETF RFC 2326
IETF RFC 2327
IETF RFC 1889
IETF RFC 3267
IETF RFC 3016
IETF RFC 3236bzxz.net
IETFRFC2396
ETF RFC 2327
IETF RFC 3611
IETF RFC 2732
IETF RFC 3266
IETF RFC 3556
Enhanced aacPlus gencral audio codec; Floating-point ANSI-C codcGeneral audio codec audio processing functions; Enhanced aacPlusgeneral audio codec; Fixcd-point ANSl-C codeExtended AMR Wideband coxdec; Transcoding functionsANSI-C code for the Floating-point; Extended AMR Wideband codecANSI-C code for the Fixed-point; Exlended AMR Wideband codecReal Time Streaming Protocol (RTSP) , Schulzrinne H., Rao A. andLanphier R., April 1998.
SDP: Session Description Protocol, Handley M. and Jacobson V., April 1998RTP: A Transport Protocol for Real-Time Applications, SchulzrinneH. et al., January 1996
Real-Time Transpont Protocol ( RTP ) Payload Format and File StoragcFormat for the Adaptive Multi-Rate (AMR) Adaptive Multi-RateWideband ( AMR-WB) Audio Codecs, Sjoberg J. et al., June 2002RTP Payload Format for MPEG-4 AudioVisual Streams,Kikuchi Y. et al., November 2000The 'application/xhtrni+xml'Media Type\, Baker M. and Stark P..January 2002.
Uniform Resource Identifiers ( URI ) : Generic Syntax , Berners-Lee T.,Fielding R., Irvine U.C. and Masinter L., August 1998SDP: Session Description Protocol, Handley M. and Jacobson V., April1998
RTP Control Protocol Extended Reports (RTCP XR ) , Friedman T.,Caceres R. and Clark A.. November 2003Format for Literal IPv6 Addresses in URL's, Hinden R., Carpenter B.and Masinter L., December 1999.Support for IPv6 in Session Description Protocol ( SDP) , Olson S.Camarillo G. aud Roach A. B., June 2002.Session Description Protocol ( SDP) Bandwidth Modifiers for RTPControl Protocol (RTCP) Bandwidth, Casner S., July 2003rTU-T Recommendation T.81 (1992) (IS0/IEC 10918-1: 1993Infonation technology - Digital compression and coding ofcontinuous-tone still images - Requirements and guidelinesC-Cube Microsystems
W3C Reconmendation
W3C Last Call Working Draft
W3CRecarnmendation
W3CRecammendation
JPEG File Interchange Format, Version 1.02, September 1, 1992Synchronized Multimedia Integration Language ( SMIL 2.0 )Scalable Vector Graphics ( SVG) 1.2RDF Vocabulary Description Language 1.0:RDF SchemaComposite Capability/Preference Profiles (CC/PP) : Structure andTTTKAONTKAca
WAP UAProf Specification
WAP Farum Specification
Standard ECMA-327
Open Mobile Alliance
3缩略语
下列缩略语适用于本标准。
Portal
UAProf
3GPP2 File Format
Vocabularies 1.0
XHTML Mobile Profilc
YD/T 1489-2006
ECMAScript 3rd Edition Cumpact Profile,June 200lDRM Specification 2.0
3GPP2文件格式
Advanced Audin Coding
Composite Capability / Preference ProfilesContent Manage Server
Conteut Pravider/Service ProviderDigital Right Management
Enhanced Variable Rate CodecsGeneral Data Serving Node
Graphics Intenchange Format
Hyper Text Markup Language
International MobileSubscriber IdentityMobile Data Service PlatformMusical InstrumentDigital InterfaceMultipurposeInternetMailExtensiansMoving Pictures Experts GroupQualcamm Code Excited Linear PredictionReal-time Transport ProtocolRTP Control Protocol
Real-Time Streaming ProtocolRequest Route Server
Packet-s witched Streaming ServicePortal
Session Description ProtocoiSynchronised Multimedia Integration LanguageSelectable Mode Vocoders
Scalable Vector Graphics
User Agent Profile
www Consortium
高级音频编码
复合能力/配置档案
内容管理服务器
内容提供者/业务提供者
数字版权管理
增强型可变速率编码
通用数据服务节点
图形交换格式
超文本标记语言
国际移动用户识别
移动数据服务平台
音器数字接门
多用途互联网邮件扩展
动态國像专家组
高通激励线性预测编码
实时传输协议
RTP控制协议
实时流协议
请求路由服务器
分组交换流媒体业务
门户网站
会话描述协议
同步多媒体集成语言
可选模式音频编码器
可缩放失量图形
用户代理档案
www联盟
YD/T 1489-2006
4业务总体特征
业务概念
移动流媒体技术就是把连续的影像和声音信息经过压处理后放到网络服务器上，让移动终端用户能够一边下载一边观看、收听，而不需要等到整个多媒休文件下载完成就可以即时观看的技术。实际上移动流媒体技术是网络音视频技术和移动通信技术发展到一定阶段的产物，它是融合很多网络技术之后所产生的技术，涉及到流媒体数据的采集、压缩、存储、传输以及网络通信等多项技术。4.2业务分类
4.2.1根据播放方式划分
移动流媒体业务根据数据内容的播放方式可以分为以下三种业类型。（1）流媒体点播（VOD）
内容提供商将预先录制好的多媒体内容编码压缩成相应格式，存放在内容服务器上并把内容的描述信息以及链接放置在流媒体的Portal上。最终用户就可以通过访问Portal发现感兴趣的内容，有选择地进行播放。
（2）流媒体直播
流媒体编码服务器将实时信号编码压缩成相应的格式，并经由流媒体服务器分发到用户的整端播放器。根据实时内容信号源的不同，又可以分为电视直播，远程监控等。（3）下载播放
用户将流媒体内容下载并存储到本地终端中，然后可以选择在任意时间进行播放。对于下载播放，主要的限制指标是终端的处理能力和终端的存储能力，内容提供商可以制作出较高质量的音视频内容（高带宽、高啦速率，但需要考虑内容的下载时同及繁端的存储空间，4.2.2根据用户所持流媒体终端划分根据用户所使用的流媒体缀端，可以分为以下三种。（1）面向普通手机用户的业务
手机的处理能力有限，屏幕尺寸小，浏览器一般只支持WAP。（2）面向PocketPC用户的业务
终端的处理能力较高，屏幕尺寸较大。浏览器一般支持xHTML或HTML。但页面的尺寸小于Interne页面的尺寸。
（3）面向PC用户的业务
终端的处理能力强，屏幕尺寸大，除了支持标准的HTML外，还可以通过加装其他软件，实现对xHTML及WAP的支持。
由于不同的流媒体然端具有不同的处理能力和显示能力，页面浏览器的支持协议也不同，所以需要流媒体Portal能够同时支持多类终端，流媒体内容的制作也需要根据答类终端的能力分别压缩。为支持多类终端，在流媒体Portal和终端间必须进行终端能力类型协商。（用户和门户网站之间需要交互的类型信息参见: W3C Recommendation, Composite Capability/Preference Profiles (CC/PP): Structureand Vocabularies 1.0 )
4.3业务模型
移动流媒体系统包括流媒休平台和边缘服务器两部分，系统结构如图1所示。4
TTTKAONTKAca
流媒体
客户端
流媒体
客门端
接人网
接人网
核心网
节点1
绥存器
媒体服务夺器
节点3
DRM服务器
用户终端
服务器
图1移动流媒体体系结构
YD/T1489-2006
服务器
P网络
门网站
其中：内容服务器包括内容管理部分、内容发布部分、内容展现部分和编解码部分。内容管理提供内容提供者（CP）的内容发布接口或界面，将CP拟发布的内容进行存储。内容管理对内容进行处理和捡查，合格后发布到媒体服务器中。对于不符合格式要求的媒体内容，还需要调用OflinerOnlineEncoder对媒体进行合适的编码。发布成功的内容将对用户内容部分进行展现。媒体服务器根据用户的请求，为用户提供内容，并通过业务管理系统对用户进行认证、鉴权和计费。用户终端档案服务器存储用户终端的相关信息。门户网站为用户访问流媒体服务器提供统一一接口界面。在这种系统结构下，我们可以将其业务模型划分为流媒体点播业务、流媒体直播业务、下载播政业务三种。
4.3.1流媒体点播
此类业务模式的典型应用如VOD业务，用户可以点播体育、新闻等内容。（1）内容提供商编辑AV源文件并将其进行编码形成标准文件。内容提供商将文件上传至流媒体服务器。
（2）终端用户通过菜单界面（如WAP）选中相关的视频或音频服务。（3）流媒体服务器将相应信息（URL）发送至移动终端。（4）移动终端根据收到的信息地址发起点播请求。（5）流媒体服务器根据用户的请求将相应的内容对用户进行流式播放。（6）姿端收到相关内容，解码并播放（在播放过程中可能需要获取DRM证书）。4.3.2流媒体直播
此类业务模式的典型应用如电视直播、交通实说、远程教学、家庭监护和实时监控等。（1）流媒体服务对实时播效内容进行编码。（2）终端用户通过菜单界面（如WAP）选中相关的流媒体服务。5
YD/T1489-2006
（3）流媒体服务器将相应的服务信息（URL）发送至移动终端，（4）移动终端据收到的信息地址发起播放请求：（5）流媒体服务器根据用户的请求将相应的内容对用户进行流式播放。（6）终端收到相关内容，解码并播放。（在播放过程中可能需要获取DRM证书）4.3.3下载播放
此类业务模式的典型应用是短片下播放等。（1）内容提供商编辑AV源文件并将其进行编码后形成标准文件。内容提供商将文件上传至流媒体服务器。
（2）终端用户通过菜单界面（如IWAP）选中相关的流媒体服务。（3）选定节目后，开始将媒体文件通过HTTP下载到用户终端。（4）用户终端播放本地的媒体文件（可能需要下载DRM证书）。5业务功能
5.1业务总体功能要求
移动流媒体业务允许移动通信网的合法用产通过移动终端，以WAP或Web方式登录到流媒体业务平台门户网站上，对流媒体内容进行浏览或搜索并对指定内容进行下载播放或者在线播放，同时生成与之对应的使用记录，以用作服务计费和数据统计。移动流媒体业务也可以与移动通信网上的其他业务结合使用，使其他业务新增流媒体功能，比如可以为传统的电话会议增加视频流功能从而实现电视会议广播服务等。
因此，从业务使用角度来说，流媒体业务必须向用户提供内容发现和业务使用两个基本功能，还必须具备与其他服务或应用的接口能力。从业务提供的角度来说，流媒体业务平台要处理不同类型、不同标准的流媒体格式文件，向不同需求和不同终端类型用户提供个性化的流媒体点播或直播服务以及流媒体广播服务。
流媒体内容的发现是指用户使用支持流媒体业务的手机或其他移动终端，访问流媒体业务平台门户网站，通过更面浏览、分类查找或直接搜索功能发现流媒体内容的过程。流媒体业务的使用是指用户发现指定流媒体内容后进一步使用流媒体业务的过程，包括流媒体内容的在线播放、流媒体内容下载播放以及收窘实时流媒体广播服务等。从流媒体内容提供商的角度看，流媒体此务平台应能实现CP内容从一点接人，内容为全网或局部区域用户服务的功能。当流媒体业务节点分布在全国各地时，根据服务区域，将各CP的内容分发到指定区域的功能。
在存在多流媒体业务节点的情况下，当用户漫游时，需要考虑该用户对流媒体内容的偏好信息，如何在整个网内漫游。当所订阅的流媒体内容在漫游地不存在时漫游地流媒体服务器如何提供内容，以及如何结算等问题。
在SP/CP自助向流媒体平台提供内容时，流媒体平台要提供运营商对内容的审查功能。另外，为了限制SP/CP任意消耗流媒体平台的资源，流媒体平台需要提供对SPICP资源的限制功能5.2流媒体业务用户的定制
KAoNTKAca
YD/T 1489-2006
有很多内容提供者接入到流媒体平台。内容可分成各种不同的类型。用户可以通过门户提供的用户业务定制功能，让门户主动收集相关内容，并通过发送短消息、WAPPush或彩E等形式，快速将内容提供给定制用户。
5.3流媒体业务发现功能
用户可以通过主动访问流媒体业务的门户网站，求发现流媒体业务。用户在访问流媒体的门户网站页面时，无论用户采用的是WAP访间还是HTTP访问，发给门户网站的请求信息中包含了用户当前所使用览器类型的信息，（类型信息参见：W3CRecammendation，“CompositeCapability/PreferenceProfiles（CC/PP）：StructureandVocabularies1.o\）和用户身份识别信息。门户网站可以据此信息，确定用户身份及用户所使用的整端类型，将相应格式的门户网站页面发送给用户。如果用户订阅了一些流媒体栏目，则将该用户订阅相关内容的网页发送到用户终端。（用户和门户网站之间需要交互的信息参见3GPPTS26.234
用户访问门户网站页面后，就可以使用门户网站提供的搜索、精品推荐等功能或直接进行页面浏览，来发现感兴趣的内容。
另外，服务提供商还可以采用Push方式，通过短消息、WAPPush或MMS等形式，将新业务的介绍以及链接发送给终端用户，用户可以直接点击链接，访问流媒体业务。此类发现适合于新业务的推广、为亲期好友点播流媒体内容等。
流媒体业务的发现应支持数字网址功能（ENUM）。5.4流媒体业务对终端的适配功能不同终端的处理能力有很大的区别，所支持的协议也各不相同，流媒体业务必须支持所有类型的流媒体终端并具备以下功能：
，通过流媒体门户网站，识别用户终端类型，从而根据终端的处理能力和接收能力自动提供相应格式和样式的页面。
自动向不同类型终端提供与之匹配的流媒体内容。根据用户终端的不同提供相应质量的服务。按照不同终端类型分别制作内容。用户访问门户网站时，门户网站在提供的页面上只显示适合该类终端播放的流媒体内容链接。5.5流媒体业务对网络带宽的适配功能对于移动用户，在同一地点的不同时间或在同一时间的不同地点所能使用的网络带宽会有很大不同，所以用统一带宽速率压缩的内容无法满足不同用户的实时播放需求。流媒体业务应根据用户的实际使用状况，提供带宽适配的功能。当用户在播放流媒体内容时，流媒体业务平台能够探测用户当前的实际带宽，然后把以接近实际带宽速率压缩的内容发送给用户，保障用户能够在不同的带宽情况下都能看到无中断的播放。
对于下载播放的内容，不同带宽只是影响下载的时间，不影响内容的播放，所以无带宽适配要求。5.6流媒体内容制作功能
流媒体的内容有三种来源：
●由内容提供商以文件形式提供，例如，已经过内容提供商处理的音视频片断文件；。由媒体输出设备提供实时内容，例如，电视信号或广播信号：。由其他业务提供的媒体内容，例如，电视会议信号等。7
YD/T 1489-2006
流媒体业务平台可周时处理以上流媒体内容并可以将需要传送的内容白动制作成符合用户使用耍求的流媒体数据流发送给用户。在进行内容制作转换时：系统还需具备广告插人和图标插人的功能。5.7流媒体内容传送功能
内容传送是指流媒体服务器将用户选择的流媒体内容以数据流的方式发送到用户的终端上，该功能是流媒体业务的核心功能。流媒体业务应可以传送多种通用流媒体文件格式，包括3GP、3G2、MPEG-4，（可选支持ReaINetworksRM、WindowsMedia），静止图像如JPEG、GIF等，特殊格式如SMIL和SVG(Scalable Vector Graplics )等。5.8流媒体服务的中断和续传（可选】流媒体异常中断，例如，接听来电、网络中断等，在一段时间内，用户可以在中断后再次接人并直接跳转到工次中断时的播放位置，继续播放。5.9流媒体内容下载功能
流媒体下载服务允许用户将流媒体内容下裁到本地播放，从而避免了网络带宽变化对内容播放的影响，适合发布一些高质量的流媒体内容。5.10流媒体业务的计费统计功能计费功能是业务商用的必要条件，流媒体业务平台记录用户的所有使用记录，并提供灵活的和可定制的资费策略，满足不同服务的计费需要。5.11流媒体业务的认证功能
流媒体业务必须具备独立的认证功能，同时也可以与其他业务平台共同完成认证功能。5.12流媒体业务管理功能
业务管理功能主要包括内容管理、设备管理、用户管理和CP/SP管理等。5.13内容分发功能
当流媒体系统有多个流媒体服务器时，系统具备将内容分发到特定的流媒体服务器上的能力。当存在分布节点的情况下，CP内容实现一点接入，全网服务的功能，也需要实现根据CP的签约服务区域，将内容分发到服务区域的流媒体服务器。5.14负裁均衡功能
当流媒体系统有多个流媒体服务器时，系统具备为用户的流媒体服务请求选择最合适的流媒体服务器的能力。
5.15对CP内容的审查和资源限制功能对运营内容的审查是移动流媒体业务平台必须具备的基本功能，因此系统同执法机构之间具有接口（接口标准可由执法机关确定）。为了避免CP对流媒体系统资源的任意消耗，需要流媒体系统具有限制CP的内容所占用的磁盘、并发用户数等功能。
5.16用户漫游支持
允许运营商在其网络中布设多个流媒体业务节点，各个业务节点为一定范围内的用户服务。漫游到异地的用户可以被允许访问其归属地的流媒体业务。各核心网设备服务节点应为流媒体业务配置数据，允许用户从漫游地访问归属地流媒体服务。漫游地发起的媒体访问请求应携带漫游地标识。归属地系统根据该信息进行数据路由。运营商可以根据本身的具体情况决定是否使用漫游功能。8
TiKAONTKAca
