【YD通讯标准】 通信系统用户外机柜一般要求

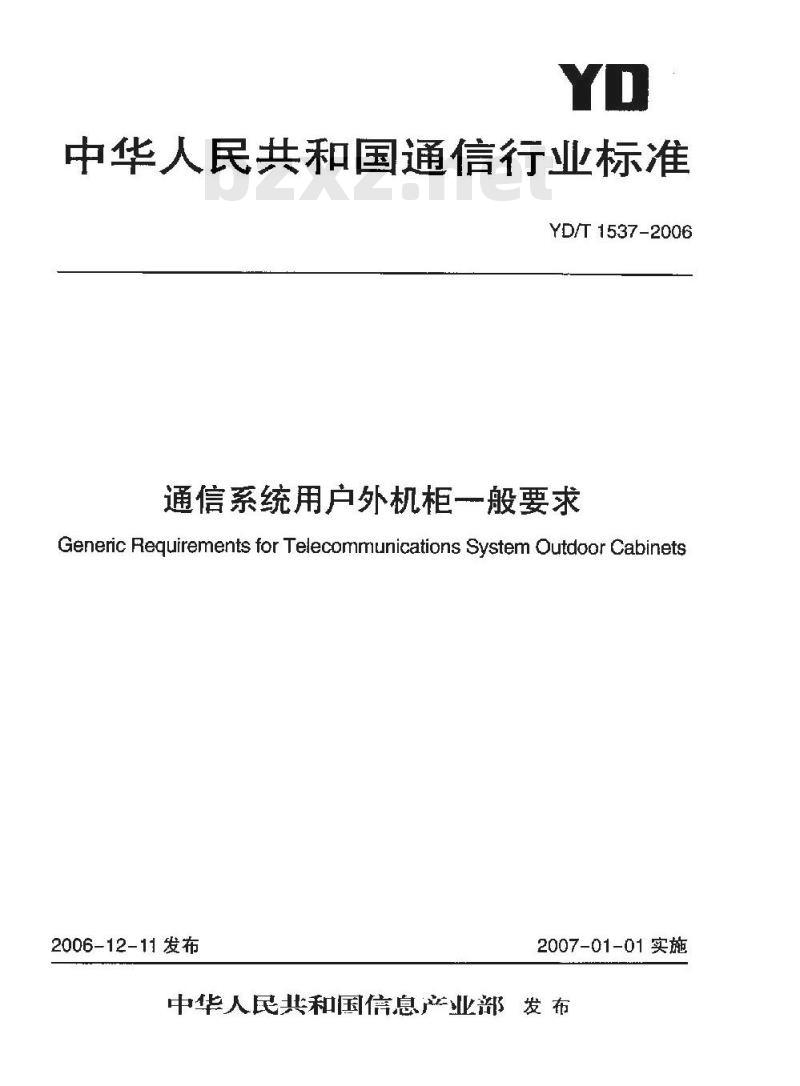

中华人民共和国通信行业标准
YD/T1537-2006
通信系统用户外机柜一般要求
Generic Requirements for Telecommunications System Outdoor Cabinets2006-12-11发布
2007-01-01实施
中华人民共和国信息产业部发布前

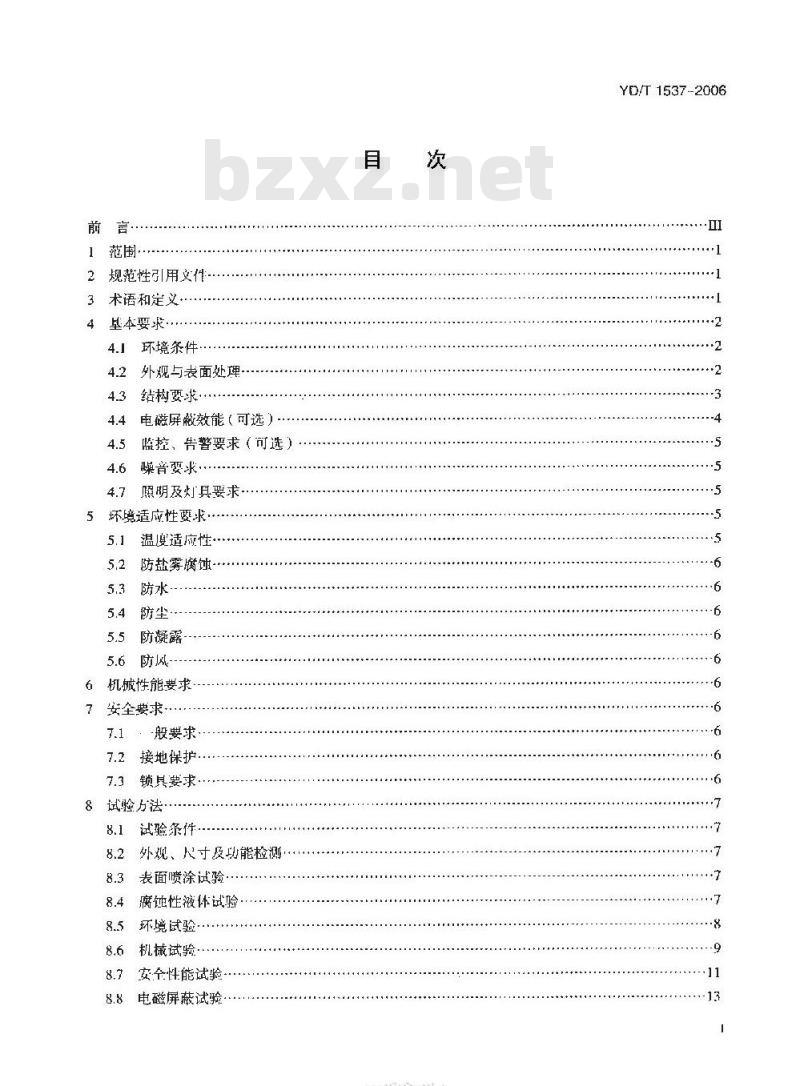

范围·
规范性引用文作
3术语和定义·
4基本要求
环境条件
外观与表面处埋
结构要求
电磁屏蔽效能（可选）
监控、告警要求（可选）
噪音要求
照明及灯具要求
5坏境适应性要求·
温瘦适应性
防盐雾腐蚀
5.3防水-
5.4防尘-
5.5防凝露
5.6防风-
6 机械性能要求
7安全要求
7.1．般要求
7.2接地保护..．
锁具要求
8试验方法·
8.1试验条件
8.2外观、尺寸及功能检测
表面喷涂试验
腐性液体试验
8.5环境试验·
机械试验
安全性能试验
电磁屏蔽试验·
TTKAONTKAca
YD/T 1537-2006bZxz.net
YD/T 1537-2006

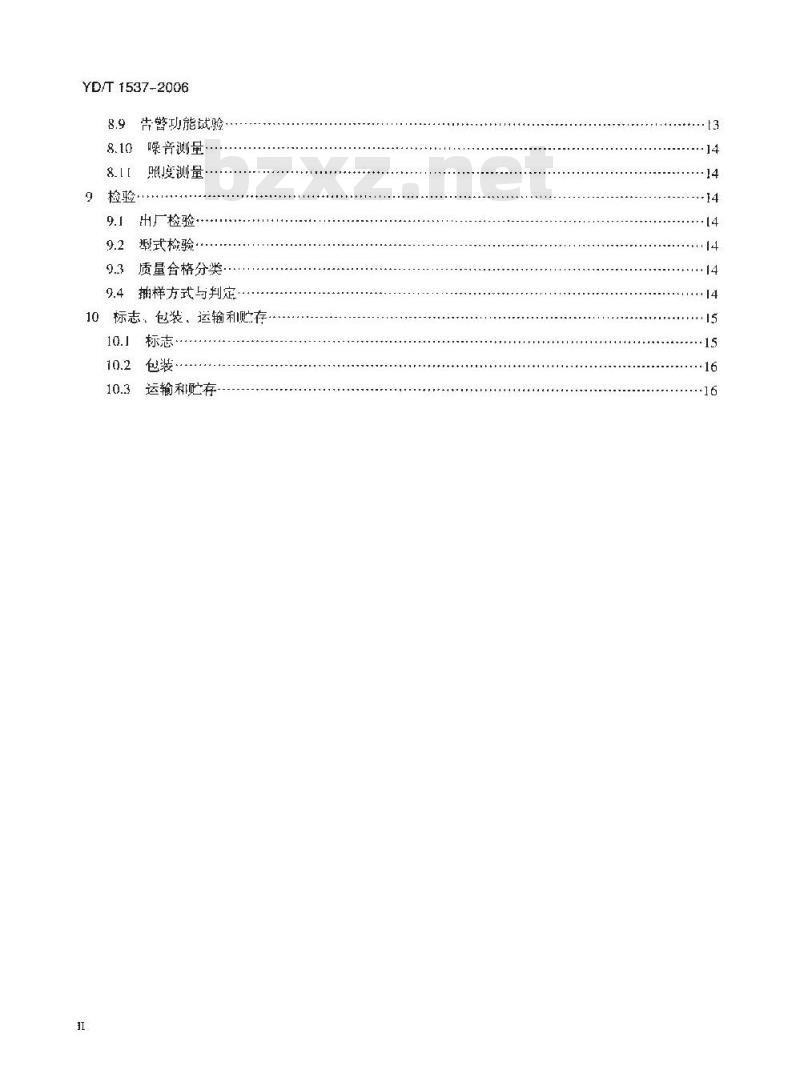

告警功能试验
噪音测量
9检验
照度测量
出厂检验
型式检验·
质量合格分类·
拥样方与判定
10标志，包装，运输和贮存
10.」标志
运输科贮存
YD/T1537-2006

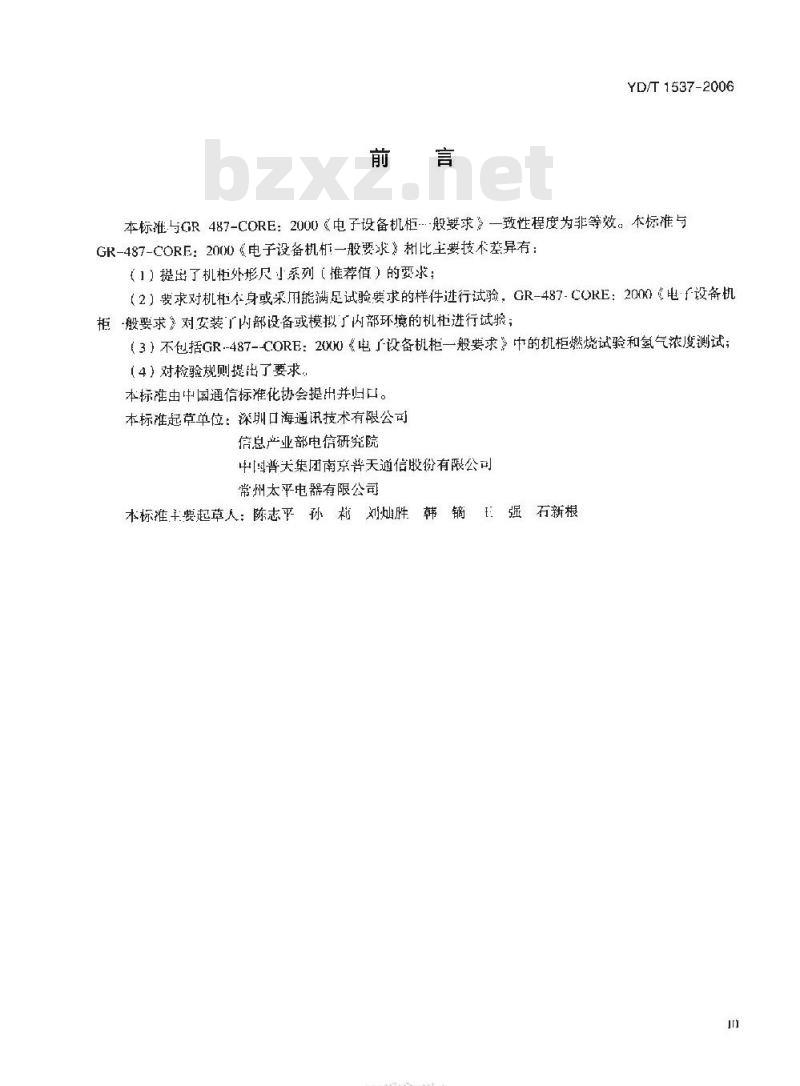

本标准与GR487-CORE：2000《电子设备机柜般要求》一致性程度为非等效。本标准与GR-487-CORE：200)《电子设备机相一般要求》树比主要技术差异有：（1）提出了机柜外形尺小系列（推荐值）的要求；（2）要求对机柜个身或采用能满足试验要求的样件进行试验，GR-487-CORE：2000《电·F设备机柜-般要求》对安装广内部设备或模拟了内部环境的机柜进行试验；（3）不包括GR487-CORE：2000《电了设备机柜一般要求》中的机柜燃烧试验和氢气浓度测试；（4）对检验规则提出了要求。
本标准由中国通信标准化协会提出并归口。本标准起草单位：深圳口海通讯技术有限公司信息产业部电信研究院
中国普大集团南京普天通信股份有限公司常州太平电器有限公司
牛韩镝王强石新根
本标准干要起草人：陈志平孙枯刘灿胜m
TKAoNTKAca

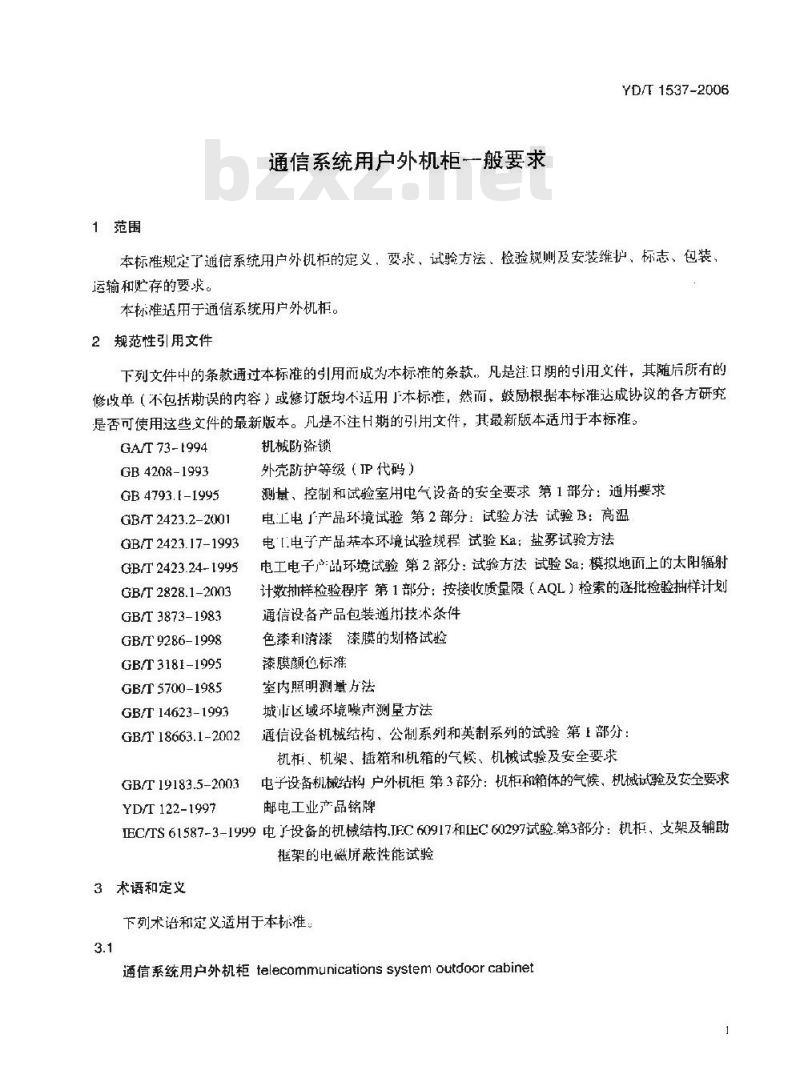

1范围
通信系统用户外机柜般要求
YD/T 1537-2006
本标规定了通信系统用户外机柜的定义，要求、试验方法、检验规则及安装维护，标志、包装运输和贮存的要求。
本标难适用于通信系统用户外机柜。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修收单（不包括勘误的内容）或修订版均不适用」本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注H期的引用文件，其最新版本适用于本标准GA/T73-1994
GB4208-1993
GB 4793.I-1995
GB/T 2423.2-2001
GB/T 2423.17-1993
GB/T2423.24-1995
GB/T 2828.1-2003
GB/T3873-1983
GB/T9286-1998
GB/T 3181-1995
GB/T 5700-1985
GB/T14623-1993
GB/T 18663.1-2002
GB/T19183.5-2003
YD/T 122-1997
机械防盗锁
外壳防护等级（IP代码）
测量、控制和试验室用电气设备的安全要求第1部分：通用要求电工电厂产品环境试验第2部分：试验方法试验B：高温电［.电子产品苯本环境试验规程试验Ka：盐雾试验方法电工电子产品环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划通信设备产品包装通用技述条件色漆和游漆漆膜的划格试验
漆膜颜色标准
室内照明测量方法
城市区域环境噪声测呈方法
通信设备机械结构、公制系列和英制系列的试验第1部分：机柜、机架、插箱利机箱的气候、机械试验及安全要求电子设备机械结构户外机柜第3部分：机柜和箱体的气候、机械试验及安全要求邮电工业产品铭牌
EC/TS61587-3-1999电了设备的机械结构JFC60917和LEC60297试验.第3部分：机柜、支架及辅助框架的电磁屏蔽性能试验
3术语和定义
下列术语和定义适用于本标推：3.1
通信系统用户外机柜telecommunicatiorssystemoutdoorcabinetYD/T1537-2006
是指直接处于气候影响下，山金属或非金属材料制成的，不允许操作者进人操作的护体。其内部可安装通信系统设备、电源、电池，温控设备及其他配套设备，能为内部设备正常1作提供可靠的机械和环境保护。本标推中简称为“机拒\3.2
无通风式nonventilated
完体外部空气与柜休设备舱内部空气不能进行对流的结构方式。如采用空调、热交换器等进行的换热方式。
通风式 ventilated
壳体外部空气与柜体设备舱内部空气能进行对流的结构方式。如采用自然对流或风扇强迫对流进行的换热方式。
过线区 cable threading area
线缆（包括电缆和光缆）逃出机柜，谁备和成端等操作的区域。4基本要求
4.1环境条件
4.1.1户外环境条件
机柜在设计上应具备承受各种气候环境的能力，包括雨、舌、冰苞、风、冰、盐雾、沙尘暴、雷电、电磁兼容及不同等级的太阳辑射等4.1.1.1温度
工作温度范围：-40T~+55;
存温度范围：-25℃～+55℃；
运输温度范围：-40%℃~+70℃：4.1.1.2相对湿度
5%～100%
4.1.1.3大气压力
62～101kP（近似于海拨0～5000m）4.1.1.4太阳辐射强度
总辐射强度I120x（1±l0%）W/m2。4.1.2内部工作环境条件
由丁机柜设备舱的内置通信设备由不同生产厂商提供，设备所要求的工作环境条件各不相同，因此机柜设备舱内部环境条件可根据设备可靠工作的环境条件来确定。4.2外观与表面处理
4.2.1涂层颜色
机柜表面涂层颜色应符合GB/T3181-1995中表2的要求。4.2.2涂层外观
TTKAoNIKAca
YD/T 1537-2006
喷涂后的涂层表面应连续，均勾，纹理与相应的标准样板保持--致，H无结痛、缩孔，起泡、针孔，开裂、剥落、粉化、颗粒：流持、露底、火杂脏物等缺陷。对于无喷涂处理的机柜，外衣面的光泽利纹理应均匀关观4.2.3涂层附着力
机柜表面的涂层经附若力试验后，应满足GB/T9286-1998表1中等级1的要求4.2.4涂层抗冲击
机柜裴面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷4.2.5涂层抗老化
机柜表面的涂层经抗老化试验后，应符合本标准4.2.3条利4.2.4条的要求4.2.6涂层耐溶剂
机柜表面的涂层经耐溶剂试验层，目测表面不应出现尖光、明显掉色利出现被擦拭的迹象4.3结构要求
4.3.1机柜材料
4.3.1.1在经过或未经过表面处理后，用于机柜的金属材料均应具备抵抗腐蚀及电化学反应的能力，4.3.1.2用于机柜的非金属材料制件应无脱层、空測等缺陷。4.3.1.3用于机柜的非金属材料制件在经腐蚀性液体试验后应无应力裂纹、无涂层剥落，无蜕皮、无颜色改变。
4.3.1.4机柜非金属材料制件不应腐蚀、破坏其他材料制件。4.3.1.5非金属材料零部件（包括绝缘电线、电缆和发泡材料）应为自熄性材料：其燃烧性应能通过阻燃试验的要求。
4.3.1.6斯有外露非金属机柜制件应抵抗紫外线，经过模拟太阳辐射试验后，无裂纹、针孔、破损等现象
4.3.2连接和紧固
机柜不允许采匝无防松装置的螺纹连按作为结构和承载连接4.3.3机柜尺寸
推荐机护的外形尺小见表！：厂商也可根据客户要求自定：表1
（外形高度）
（外形宽度）
【外形深度】
：标*部分为非优选尺寸
4.3.4设备舱
机柜推荐尺寸系列
4.3.4.1机柜门打开之后应能保证设备顺利安装和维护。800
单位：mm
4.3.4.2设备舱机架的安装尺寸，宽度尺小宜按482.6mm（19in）、533.4mm（2lin）、584.2mm（2.3in）或69.6mm（24in）标准系列化；机架高度尺小宜按25mm或44.45mm（E制）标准系列化：3
YD/T1537-2006
4.3.4.3当机柜被安置在有限空间内而不能正常开关门时，应采用盖板结构、4.3.5蓄电池舱
4.3.5.1电池舱应有排气装置，以便释放蓄电池产生的危害气体，4.3.5.2电池舱结构应方便蓄电池的安装、察看、更换以及连线操作。4.3.5.3电池舱内部不允许出现积水，4.3.5.4蓄电池舱禁止采用可能引起火花的机电设备或控制部件：4.3.5.5电池舱应有防虫、鼠等断齿类动物侵入的装置。4.3.6过线区
4.3.6.1机柜过线区应预留足够的过线睿量以满足机柜满配的接线操作要求：4.3.6.2机柜过线区应考虑线缆引人、固定和接地时操作的便利性、可更换性和可扩容性。4.3.6.3电源线、信号线和光缆应有独立的进线孔，避免相互下扰。4.3.6.4线缆引入孔处应进行密封，防止水和翻齿类动物进入机柜。4.3.6.5当机柜有屏蔽要求时，过线区应考虑增加屏敲措施。4.3.6.6对于需要提供油机供电的机柜，应考专用的过线孔。4.3.7门和门眼位装置
4.3.7.1垂直铰链式门及其门限位装置4.3.7.1.1在门处“打开”状态时，门限位装置具备限位作用4.3.7.1.2机拒可具有多个开启位置。4.3.7.1.3门限位装置在开门时应自动激活限位功能，关门时由手动撤销限位功能。4.3.7.1.4门的最大开启角度应>95°4.3.7.1.5门和门限位装置经过1000次开启/关闭重复操作后，应功能完好，无过度的磨损现象。4.3.7.1.6门限位装置在限位状态下应能承受22m/s的风产生的开关门引起的静载荷，无机械破坏或功能类效。
4.3.7.2水平铰链式门及其门限位装置4.3.7.2.1在开门时应自动激活限位功能，关门时由手动撤销限位功能。4.3.7.2.2门全时，开启角度应大于95°，下边缘应高于铰链所在的水平面，提供足够的操作空间，4.3.7.2.3门开启时，应防止外部积水进入设备舱中。4.3.7.2.4在1000次开启/关闭循环操作后，应保持功能完好、无过度的糜损现象。4.3.8通风口
4.3.8.1通风式机柜所有通风开口应采用纱窗、防尘网或其他装置，防止虫和齿类动物侵人。4.3.8.2纱窗和防尘网或其他装置应有耐腐蚀性。4.3.8.3机柜厂商提供的文件应包含纱窗和防尘网的维护利/或更换操作指南。4.3.9起吊装置
4.3.9.1不允许将起吊装置穿过机柜内部进行起吊：4.3.9.2机柜满载重是超过90kg时，应设提装置（如吊环螺栓），在安装说明中应明确规定起而要求，起吊装置的定位应确保机柜在移动过程中平稳、平衡。4.3.9.3经过提吊试验后，起吊装置应无影响配合或功能的零部件变形或损坏。4.4电磁屏蔽效能（可选】
TTKAONTKAca-
设备舱的各级屏蔽效能指标规定见表2。表2屏蔽效能等级
效能等级
频率范围：30~230MHz
4.5监控、告警要求（可选】）
4.5.1门禁告警
最小解蔽效能
YD/T 1537-2006
频率范围：230~1000MHz
当机柜中装有门禁告警器时，经门（盖板）的非法校人应发出侵人告箐信号，并能将告警信号传绘监控中心。
4.5.2电源失效告警
尚机柜中装有电源效告警装置时，若AC电源失效应发出AC电源尖效告警信号，同时将告警信号传给监控中心。装有有源制冷系统的机柜应具备制冷系统失效告警，并能将告警信号传给监控心。4.5.3烟雾告警
当机柜中安装有烟雾传感器时，若机柜发生燃烧和出现烟雾时应能发出告警信号，开能将告警信号传给监控中心。
4.5.4水浸告警
当机柜中安装有水浸装置时，若水侵人或淹设规定高度应能发出告警信号，并能将告警信号传给监控中心。
4.5.5温湿度告餐
当机柜中空装温度和湿度传感器时，若温瘦或湿度超出规定范围应能发出高温/低温告簧或湿度告警，并能将告警信号传给监控中心，4.6噪音要求
在关门状态下，距柜体1.5m处，最人噪音应符合下列等级要求：一级：城市居住区域，<55dB：
一级：其他区域，应<7hdB
4.7照明及灯具要求
4.7.1机柜中操作这域的照度成能满足安装、维护的要求：4.7.2照明灯具的工作电压应采用有流-48V或交流220V5环境适应性要求
5.1温度适应性
机柜在经过高温和模拟太阳辐射试验后，不成出现以下缺陷：（a）机柜柜体的翘曲、损伤或损坏、永久变形：（b）门、窗及孔口盖板等活动部件开关不灵活或闭锁不可靠；（℃）涂层、密封等部位的膨胀、川裂、脱落：（d）安装件、紧固件的弯曲、松动、移位或损坏：5
YD/T1537-2006
（e）金属件的锈蚀或涂覆层脱落（1）其他缺陷：
5.2防盐雾腐蚀
经盐雾试验后，金屑机柜应无腐蚀现象，非金属材料机柜应无防护等级下降的现象。5.3防水
机柜应符合GB4208-1993中的IPX5防水等级要求，5.4防尘
无通风式机柜应符合GB4208-1993打的止P5X防尘等级要求：通风式机植的防尘等级由客户指定。5.5防凝露
5.5.1当机拒暴露在湿度范围为5%~100%的外部环境时，无通风式机拒内部设备在运行前或运行后应避免凝露生。
5.5.2当通信设备工作时，不应在设备上形成凝露或凝露满落在设备上5.5.3生产商应提供说明书，说明在安装和维护过程中的操作规程，5.6防风
在正常使用状态下，机柜应可承受60m/s的强风破坏，6机械性能要求
机拒在经过机械试验和防风试验后、不应册现下列缺陷：（a）出现影响形状、配合和功能的变形或损坏，如铰链、锁具、插销等功能损坏；（b）脱层，翘曲、戳穿、损环和永久变形；（c）门开关不灵活、不可靠：
（d）密封部位的膨胀、开裂、脱落；（e）安装件、紧固件的弯曲、松动、移位或损坏；（f）门，盖板等活动部件转动不灵活、关（锁」不在、卡死：7安全要求
7.1—一般要求
7.1.1机拆应避免在装配、安装、使用和维护过程中可能造成的人身安全陷患，谐如锋边、毛刺等。7.1.2当周围环境温度为55%℃时，金属材料机柜表面不超过70°℃，非金属材料机柜表血不应超过130
7.2接地保护
7.2.1机柜应设置接地排，其截面积（不包含连接孔）应≥16mm；接地排应至少能逆接8条接地线，7.2.2机柜的金属部分应互连并接至接地排，任意两点之间的连接电阻成<0.10。7.2.3机柜内其他设备的保护地应接至接地排，7.2.4接地排应从两个不同方向引出连线连接至地网，7.2.5所有接地连线应采用截面积>16mm的铜线。7.2.6接地连接点应有清晰的接地标识。7.3锁具要求
TTKAONTKAca-
所有外门成采用锁具，抗破坏性能应符合GA/T73-1994中的B级要求：8试验方法
8.1试验条件
除特殊规定外，试验、测量和恢复应在标准的试验大气条作下进行。标准的试验大气条件：
温度为15℃～35℃；
相对度为45%-75%；
人气乐力为86～106kPac
8.2外观、尺寸及功能检测
8.2.1颜色及外观
YD/T 1537-2006
日测检验机柜的颜色和外观，表面涂层应符合本标准4.2.1条和4.2.2条的要求：非金属件应符合本标准4.3.1.2条的要求：整体外观应衍台本标准7.1.1条的要求，8.2.2尺寸
用卷尺或直尺检测机柜外形尺小和各安装尺寸，应衍合本标准4.3.3节和4.3.4.2条的要求。8.2.3结构及功能
日测机柜务部分的结构和功能，应符合本标准4.3.2节，4.3.4~4.3.9节的要求。8.3表面喷涂试验
8.3.1附着力试验
按GB/T9286-1998的试验要求进行，试验结果应符合本标准4.2.3条的要求：8.3.2抗冲击试验
将200mm×200mm，与机柜表面进行相同的表面处理的涂漆试样漆膜朝上平放在冲击试验器的铁砧上，试样受冲左部分距边缘不少于15mum，每个冰击点的边缘杆距不少于15mm。用一个直径为15.9mm重量为1kg的冲，借控制装置固定在滑筒上：、按压控制钮，冲头以18J的冲击功落在样件上。同一试样应进行三次冲击试验。试验后用四倍放大镜观察，试验结果应符合本标准的4.2.4条要求：8.3.3抗老化试验
取200mm×200mm，与机柜表面进行相间的表面处理的涂漆试样，用装有自动调湿装置的光一水录露设备逃行试验。先光照102min，随后光照并喷水18min。这样再复操作18h，然后6h无光照或无喷水。在18h的光照喷水周期内，除在喷水时间以外，黑板温度为63±3%，空气的相对湿度应为50%5%。在6h没有喷水的无光照周期，黑板温度为24±2么，空气的相对湿度点为95%±4%250h后取出日测检查，涂层应符合4.2.5条的要求。8.3.4耐溶剂试验
在温下，而无水乙醇润湿棉球或白色棉质软布，以1kg力和1s往返1次的速度来回擦拭涂层表面间一位置50次后，月测涂层应符合4.2.6条的要求。8.4腐蚀性液体试验
本项试验针对非金属材料或聚合物材料试样和配件。7
YD/T 1537-2006
将每种聚合物材料或其他配件材料截取成最小尺寸为50mm×50mm的试样，将试样分别究全浸人表3中各种化学试剂中达30天后，应符合4.3.1.3条的要求，表3脑蚀性液体试验
B.5环境试验
8.5.1高温试验
化学试剂
3%硫酸
2mo1/L氢氧化钠
30%氨水
90%异丙醇
煤油（燃点高于71）
试验样品的数量（个）
将机柜按热传导条件最差的安装方式进行安装：对于既可安装在木质立柱上，也可以安装在金属立柱上的立柱安装式机柜，在试验中采用本质立柱安装；对下落地安装的机柜，测试地板的热传导性不能高于实际使用中的安装台的热传导性。按照GB/T2423.2-2001中的4.1.2.1条进行试验，温度控制出线如图1所示。试验温度为55℃±2℃，持续时间为8h，
试验结果应符合本标准5.1条的要求，c4
图1高温工作试验
8,5.2模拟太阳辐射试验
将机柜按热传导条件最差的安装方式进行安装。对于既可安装在木质立柱上，也可以安装在金属立柱上的立柱安装式机柜，在试验中采用木质立柱安装；对于落地安装的机柜，测试地板的热传导性不能高丁实际使用中的安装台的热传持性。按照GB/T2423.24-1995中的3.3条，方法A进行试验，试验设备应符合GB/T2423.24-1995中第2章的要求。照射期间试验室温度保持在55℃±2℃，辐射强度为1120×（1±10%）W/m2。试验周期为3个周期。
试验结果应衍合本标准5.1条的要求。8.5.3盐囊试验
取尺寸不小于200mm×200mm的试样进行试验，样件应具有可替代性，即其表而处理应与整机或实际零部件的表而处理一致。对于小于样件尺于的零件可直接进行试验。用质量百分比为5%±1%的氧化钠溶液对样件进行喷雾，试验程序按照GB/T2423.17-1993进行。当直接暴露的外表而的样件进行试验时，连续雾化500h：尚用位于机拒内部或非直接外露的样件或8
TTKAONTKAca
