【YD通讯标准】 数字蜂窝移动通信网移动流媒体业务终端测试方法

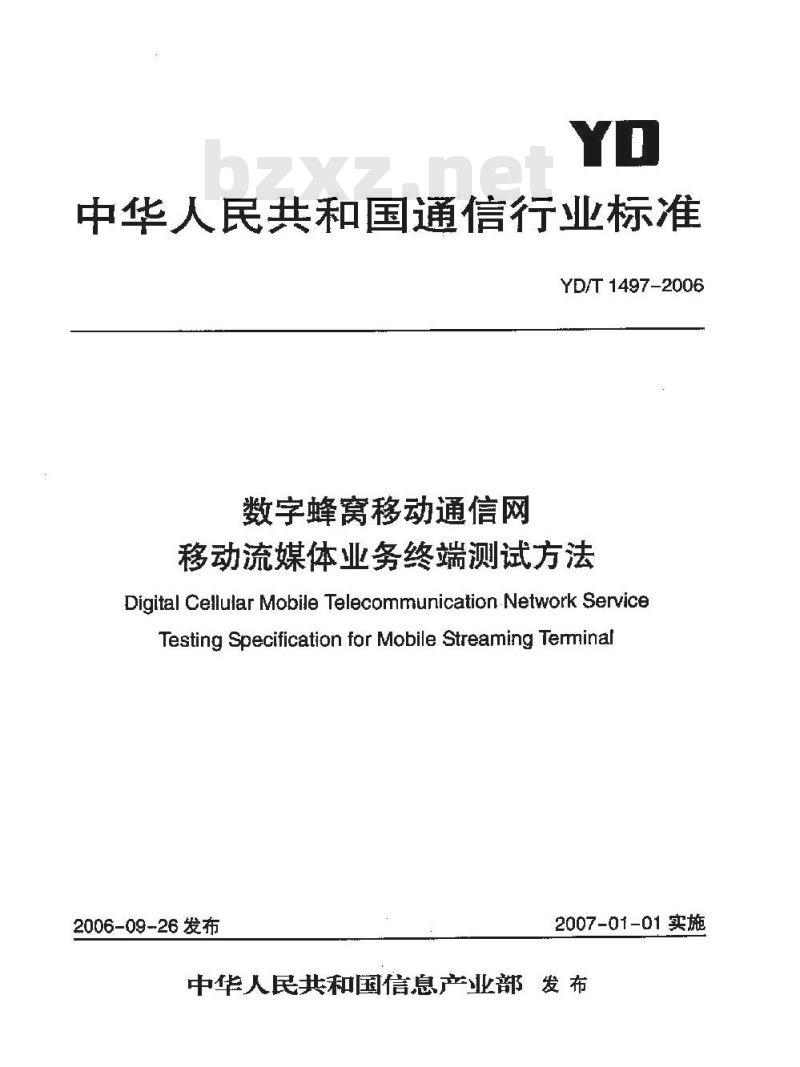

中华人民共和国通信行业标准
YD/T1497-2006
数字蜂窝移动通信网
移动流媒体业务终端测试方法
Digital Cellular Mobile Telecommunication Network ServiceTesting Specification for Mobile Streaming Terminal2006-09-26发布
2007-01-01实施
中华人民共和国信息产业部　发布前言

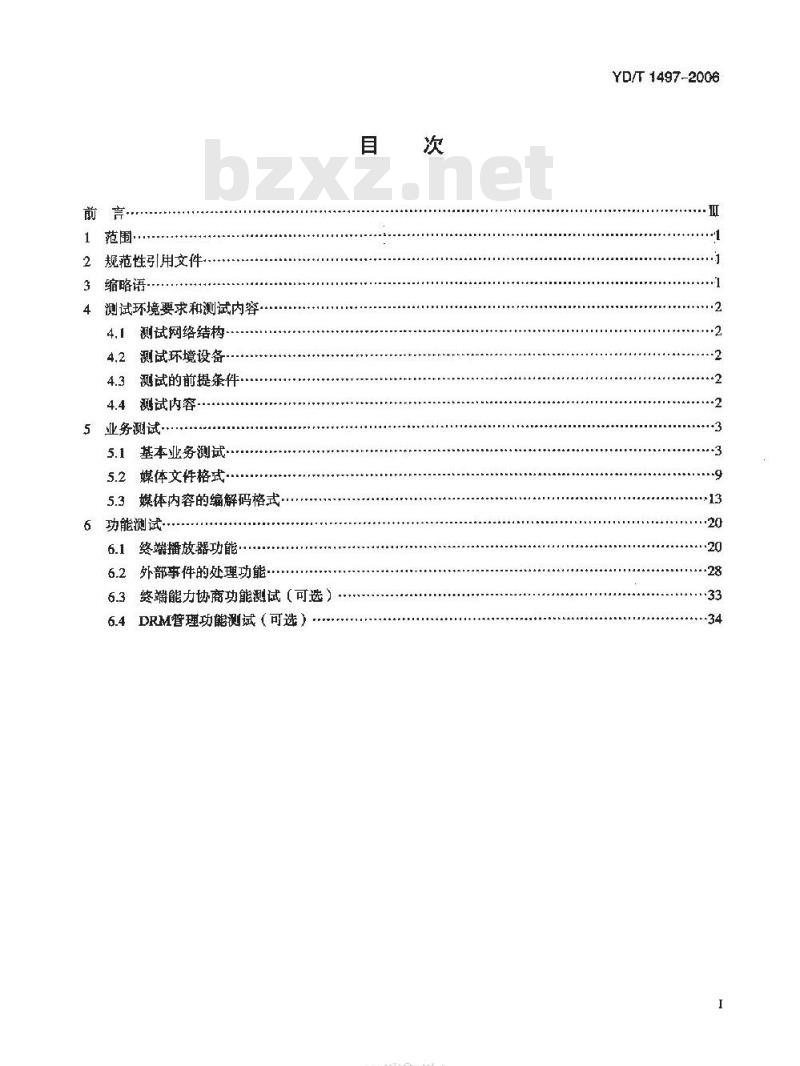

1范围
2．规范性引用文件
3缩略语
4测试环境要求和测试内容
测试网络结构
测试环境设备
测试的前提条件
测试内容
5业务测试·
基本业务测试·
媒体文件格式
5.3媒体内容的编解码格式
6功能测试…
终端播放器功能·
6.2外部事件的处理功能
6.3终端能力协商功能测试（可选）6.4DRM管理功能测试（可选）
TTIKAONKAca
YD/T 1497-2006

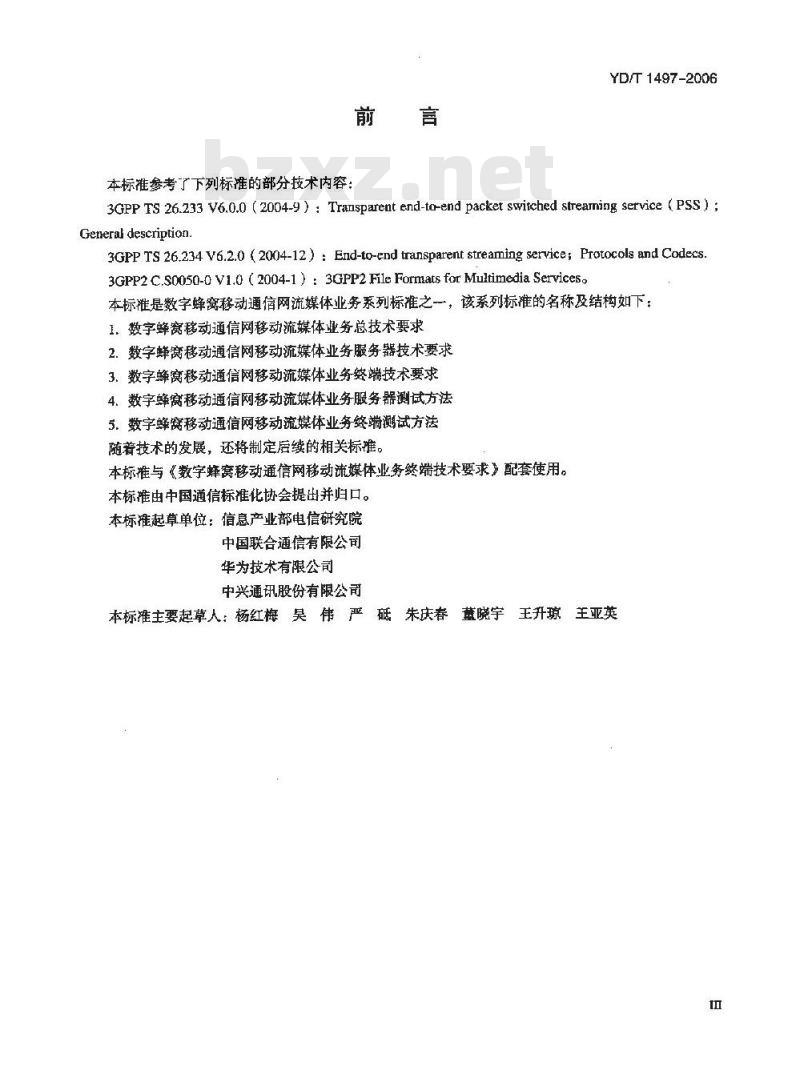

本标准参考了下列标准的部分技术内容：前言
YD/T 1497-2006
3GPP TS 26.233 V6.0.0 ( 2004-9) : Transparent end-to-end packet switched strearning service ( PSS) ;General description.
3GPP TS 26.234 V6.2.0 (2004-12) : End-to-end transparent streaming service; Protocols and Codecs3GPP2 C.S0050-0 V1.0 (2004-1) : 3GPP2 File Formats for Multimedia Services本标准是数字蜂窝移动通信网流媒体业务系列标准之一，该系列标准的名称及结构如下：1.数字蜂窝移动通信网移动流媒体业务总技术要求2.数字蜂窝移动通信网移动流媒体业务服务器技术要求3、数字蜂窝移动通信网移动流媒体业务婆端技术要求4、数字蜂窝移动通信网移动流媒体业务服务器测试方法5.数字蜂窝移动通信网移动流媒体业务终端测试方法随着技术的发展，还将制定后续的相关标准。本标准与《数字蜂窝移动通信网移动流媒体业务终端技术要求》配套使用。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院中国联合通信有限公司
华为技术有限公司
中兴通讯股份有限公司
本标准主要起草人，杨红梅昊伟严砾朱庆春蓝晓宇王升琼主亚英1范围

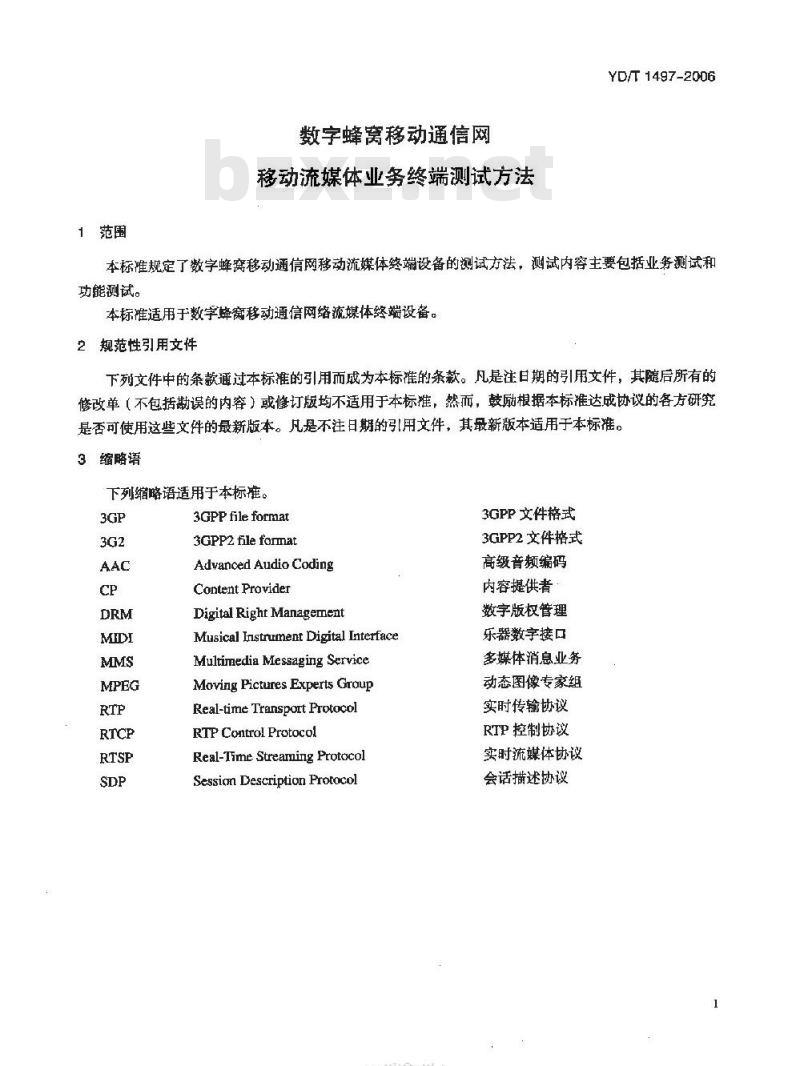

数字蜂窝移动通信网
移动流媒体业务终端测试方法
YD/T 1497-2006
本标准规定了数字蜂窝移动通信网移动流媒体终端设备的测试方法，测试内容主要包括业务测试和功能测试。
本标准适用于数字蜂贫释动通信网络流媒体终端设备。2 规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。3缩略语
下列缩略语适用于本标准。
3GPP file format
3GPP2 file format
Advanced Audio Coding
Content Provider
Digital Right Management
Musical Instrument Digital InterfaceMultimedia Messaging ServiceMoving Pictures Experts GroupReal-time Transport ProtocolRTPControlProtocol
Re al-Time Strearning ProtccolSession Description ProtocolTKAONYKAca
3GPP文件格式
3GPP2文件格式
高级音频编码
内容提供者
数字版权管理
乐器数字接口
多媒体消息业务
动态图像专家组
实时传输协议
RIP控制协议
实时流媒体协议
会话描述协议
YD/T 1497-2006

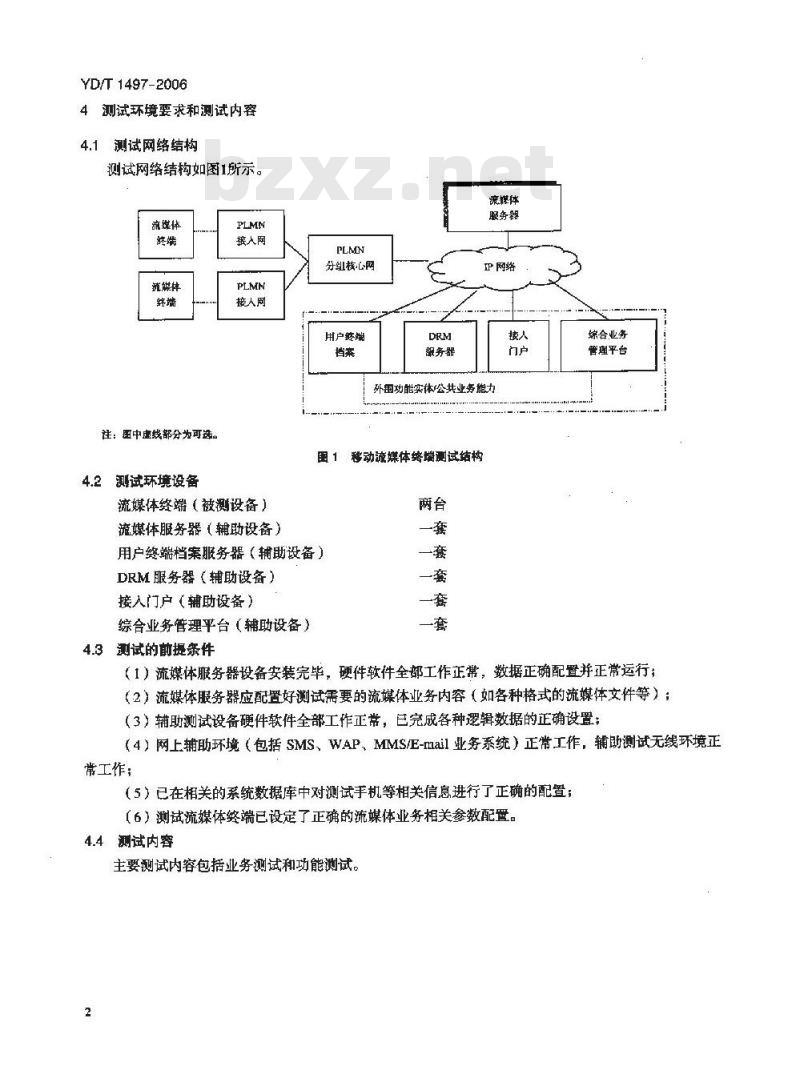

4测试环境要求和测试内容
4.1测试网络结构
测试网络结构如图1所示。
疏媒体
沉蝶体
注：函中虚线部分为可选。
4.2试环境设备
接人网
接人网
流媒体终端（被测设备）
流媒体服务器（辅助设备）
分纠核心网
用户链端
服务器
流模体
服务器
IP网络
外围功能实体公共业务能力
图 1 移动流媒体终瑞测试结构
用户终端档案服务器（辅助设备）DRM 服务器（辅助设备）
接入门户（辅助设备）
综合业务管理平台（辅助设备）4.3测试的前握条件
综合业务
管理平台
（1）流媒体服务器设备安装完毕，硬件软件全部工作正常，数据正确配置并正常运行；（2）流媒体服务器应配置好测试需要的流媒体业务内容（如各种格式的流媒体文件等）；（3）辅助测试设备硬件软件全部工作正带，巨完成各种逻辑数据的正确设置；（4）网上辅助环境（包括SMS、WAP，MMS/E-mail业务系统）正常工作，辅助测试无线环境正常工作；
（5）已在相关的系统数据库中对测试手机等相关信息进行了正确的配置；（6）测试流媒体终端已设定了正确的流媒体业务相关参数配暨。4.4测试内容
主要测试内容包括业务测试和功能测试。2
5业务测试
5.1基本业务测试
5.1.1点播业务
测试编号：5.1.1.1
项目：点播业务测试
分项目：通过WAP发起的流媒体点播业务测试目的：验证通过WAP发起的流媒体点播业务的实现预置条件：
1.WAP网关、流媒体服务器及下层承载网络等工作正常：2、测试终端已登记为WAP业务和流媒体业务的注册用户测试步骤：
用户通过WAP方式访间流媒体业务门户站点；在流媒体业务网页上选择所要播放的内容；2.
观察测试终端的播放情况
预期结果：
1．用户能够通过WAP方式正常访问流媒体业务的门户站点YD/T1497-2006
2.用户能够在流媒体业务网页上正常选择希望播放的内容：用户选挥内容后，测试终端能够根据系统返回的信息正确建立与流媒体服务器之间的连接：3
4.媒体流播放正常
测试编号：5.1.1.2
目：点播业务测试
分项目：通过HTTP发起的流媒体点播业务测试目的：验证通过HTTP发起的流媒体点播业务的实现预置条件：
流媒体服务器及下层承载网络等工作正常：2、支持HTIP协议的测试终端已登记为流媒体业务的注册用户试步骤：
用户通过HTTP方式访问流媒体业务门户站点：2．在流媒体业务网页上选择所要播放的内容；观察测试终端的播放情况
预期结果：
1．用户能够通过HTTP方式正常访问流媒体业务的门户站点：2.用户能够在流媒体业务网页上正常选择希望播放的内容：3．用户选择内容后，测试终端能够根据系统返回的信息正确建立与流媒体服务器之间的连接；4．媒体流播放正常
IKAONIKAca
YD/T1497-2006
5.1.2直播业务
测试编号：5.1.2.1
项员：直播业务测试
分项日：通过WAP发起的流媒体直播业务测试目的：验证通过WAP发起的流媒体直播业务的实现预置条件：
1．直播节目源可以提供节国信号输出；2.直播节日采集编码系统、WAP网关、流媒体业务平台及下层承载网络等工作正常：3．测试终端已登记为WAP业务和流媒体业务的注册用户测试步骤：
1．用户通过WAP方式访问流媒体业务门户站点；2在流媒体业务网页上选择所要收看的直播内容：观察测试终端的播放情况
预期结果：
1．用户能够通过WAP方式正常访问流媒体业务的门户站点；2用户能够在流媒体业务平台网页上正常选择希望播放的直播内容；用户选择直播节自后，测试终端能够根据系统返回的信息正确建立与流媒体服务器之间的连接：3.
媒体流播放正常
测试编号：5.1.2.2
目：基本业务功能测试
分项·目：通过HTTP发起的流媒体直播业务测试目的：验证通过HTIP发起的流媒体直播业务的实现预置茶件：
1．直播节目源可以提供节目信号输出：直播节目采集编码系统、流媒体业务平台及下层承载网络等工作正常；3．支持HTTP协议的测试终端已登记为流媒体业务的注册用户测试步骤：
1．用户通过HTTP方式访问流媒体业务门户站点：在流媒体业务网资上选择所要收看的直播内容：观察测试终端的播放情况
预期结果：
用户能够通过HTTP方式正常访问流媒体业务的门户站点：用户能够在流媒体业务平台网页上正常选择希望播放的直播内容；用户选择直播节目后，测试终端能够根据系统返回的信息正确建立与流媒体服务器之间的连接：5
，媒体流播放正常
5.1.3下载业务
测试编号：5.1.3
项目：下载业务测试
分项目：流媒体下载播放
测试目的：验证下裁完成后进行播放的流媒体业务的实现预置条件：
1.流媒体服务器及下层承载网络等工作正常：2.测试终端已登记为流媒体业务的注册用户：3．测试终端的媒体播放程序支持所下载的文性格式，并且终端存储空间足够测试步骤：
1．用户访问流媒体业务门户站点；2.查看收件箱；
3，在流媒体业务网顶上选择所要播放的内容（例如短片等），并进行下载预期结果：
1．用户能够正常访问流媒体业务的门户站点；应能查看收件箱占用空间的大小，空间的占有率；2.
用户能够在流媒体业务网页上正常选择希望下载的内容；YD/T 1497-2006
用户选择内容后，测试终端能够根据系统返回的信息正确建立与流媒体服务器之间的连接并进行下载：4.
下载完成后，应能提示用户是否需要立即播；S.
6.若用户选择立即播放，终端应能够立即正确播放下载的流媒体内容：若用户选择不立即播放，则应能保存下载的流媒体内容，并能根据用户的启动正确播放存储在终端中的流媒体内容
5.1.4通过MMS发起滩媒体业务
测试编号：5.1.4
项：基本业务功能测试
分项目：通过MMS发起的流媒体业务测试目的：验证通过MMS发起的流媒体业务的实现预置条件：
1.MSC、流媒体服务器及下层承载网络等工作正常：2、测试终端巨登记为MMS业务和流媒体业务的注册用户测试步骤：
1．通过MMS业务平台向用户整端发送一条包含流媒体连接的MMS：2.用户选摔MMS中的流媒体连接并播效；3、观察测试终端的播放情况
预期结果：
用户能够通过MMS正常连接流媒体业务平台的资源：1，
用户选择内容后，测试终端能够根据系统返回的信息正确建立与流媒体服务器之间的连接：2.
3．媒体流播放正常
测试说明：
本测试项适用于UMTS系统
TTKAONIKAca
YD/T 1497-2006
5.1.5通过E-mail发起流媒体业务测试编号：5.1.5
项目：基本业务功能测试
分项目：通过E-mail发起的流媒体业务测试自的：验证通过E-mail发起的流媒体业务的实现预置条件：
1．多媒体邮件服务器、流媒体服务器及下层承载网络等工作正常：2.测试终端已登记为B-1mail业务和流媒体业务的注册用户测试步骤：
通过多媒体邮件服务器向用户终端发送一条包含流媒体连接的E-mail；2．用户选择E-mail中的流媒体连接并播放；观察测试终端的播放情况
预期结果：
1．用户能够通过E-mail正常连接流媒体业务平台的资源；2．用户选择内容后，测试终端能够根据系统返回的信息正确建立与流媒体服务器之间的连接；媒体流播放正常
测试说明：
本测试项适用于cdma2000系统
5.1.6通过SMS发起流媒体业务（可选）测试编号：5.1.6
项目：基本业务功能测试
分项目：通过SMS发起的流媒体业务测试目的：验证通过SMS发起的流媒体业务的实现预置条件：
1.SMC、流媒体服务器及下层承裁网络等工作正常：2．试终端已登记为SMS业务和流媒体业务的注册用户测试步骤：
向用户终端发送一条包含流媒体连接的SMS：1.
2.用户选择SMS中的流媒体连接并播放；3.观察测试终端的播放情况
预期结果：
用户能够通过SMS正常连接流媒体业务平台的资源：用户选择内容后，测试终端能够根据系统返回的信息正确建立与流媒体服务器之间的连接：媒体流播放正常
通过文件系统发起流媒体业务
测试编号：5.1.7
日：基本业务功能测试
分项月：通过文件系统发起的流媒体业务测试目的：验证通过文件系统发起的流媒体业务的实现预置条件：
流媒体服务器及下层承载网络等工作正常：测试终端已登记为流媒体业务的注册用户测试步骤：
向被测终端中载入包含RTSPURLISDP链接的文件：被测终端阅读此文件，并选择文件中的RTSPURL连接，启动流媒体业务：观察测试终端的播放情况
预期结果：
测试终端应能够正确建立与流媒体服务器之间的连接：2.媒体流播放正常
5.1.8通过直接输入的URL连接发起滚媒体业务测试编号：5.1.8
目：基本业务功能测试
分项目：通过直接输入的URL连接发起的流媒体业务测试目的：验证通过直接输入的URL连接发起的流媒体业务的实现预置条件：
流媒体服务器及下层承载网络等工作正常2．测试终端已登记为流媒体业务的注册用户测试步骤：
测试终端直接输人RTSPURI/SDP链接，启动内容播放：2、观察测试终端的播效情况
预期结果：
测试终端应能够正确建立与流媒体服务器之间的连接：2．媒体流播放正常
TTTKAONYKAca
YD/T 1497-2006
YD/T 1497-2006
5.1.9流媒体服务的中断和续传（可选）测试编号：5.1.9
项目：基本业务功能测试
分项目：流媒体服务的中断和续传测试目的：验证流媒体服务的中断和续传的实现预置条件：
流媒体服务器及下层承载网络等工作正常；1.
2、测试终端已登记为流媒体业务的注册用户：3.流媒体服务器支持中断和续传功能：4.
测试终端支持流媒体内容的续传测试步骤：
1．用户访问流媒体业务门户站点：2．在流媒体业务网页上选择所要播放的内容；3．在播放过程中，中断内容的传输，例如网络出现故障导致传输中断：重新播放所选择的内容；
、观察测试终端的播放情况wwW.bzxz.Net
预期结果：
1。用户能够正常访间流媒体业务的门户站点：2、用户能够在流媒体业务网页上正常选择希望播放内容：3，用户选择播放内容后，测试终端能够根据系统返回的信息正确建立与流媒体服务器之间的连接；4、媒体流播放正常：
，用户中断播放后再次选择播放以前所选择的内容时，服务器应从断点并始继续播放测试说明：
该测试项需要终端记录相应的断点信息0
5.2媒体文件格式
5.2.1MPEG-4ISMAProfile0】格式的流式播放测试编号：5.2.1
项目：媒体文件的播放
分项目：MPEG-4（ISMAProfile0）格式内睿的播放测试目的：验证终端对MPEG-4（ISMAProfile0）格式内容的支持预置条件：
流媒体服务器及下层承载网络等工作正常：测试终端已登记为流媒体业务的注册用产：3.流媒体服务器中配暨好相应格式的内容测试步骤：
用户访问流媒体业务门户站点；I
在流媒体业务网页上选择所要播放的内容，MPEG-4格式；观察测试终端的播放情况
预期结果：
用户能够正常访问流媒体业务的门户站点：1.
用户能够在流媒体业务网页上正常选择希望播放的内容；YD/T 1497-2006
用户选择播放内容后，测试终端能够根据系统返回的信息正确建立与流媒体服务器之间的连接；媒体流播故正常
5.2.23GP格式内容的流式播放
测试编号：5.2.2
项目：媒体文件的播放
分项目：3GP格式内容的流式播跋测试目的：验证终端对3GP格式内容的支持预置条件：
流媒体服务器及下层承载网络等工作正常；1
测试终端已登记为流媒体业务的注珊用户；2.
3．流媒体服务器中配置好相应格式的内容测试步骤：
用户访问流媒体业务门户站点：在流媒体业务网页上选择所要播放的内容，3GP格式；3
观察测试终端的播放情况
预期结果：
用户能够正常访问流媒体业务的门户站点：用户能够在流媒体业务网页上正常选择希望播放的内容：2.
用户选择播放内容后，测试终端能够根据系统返回的信息正确建立与流媒体服务器之间的连接：3
媒体流播放正常
测试说明：
本测试项适用于UMTS系统
TTKAONIKAca
