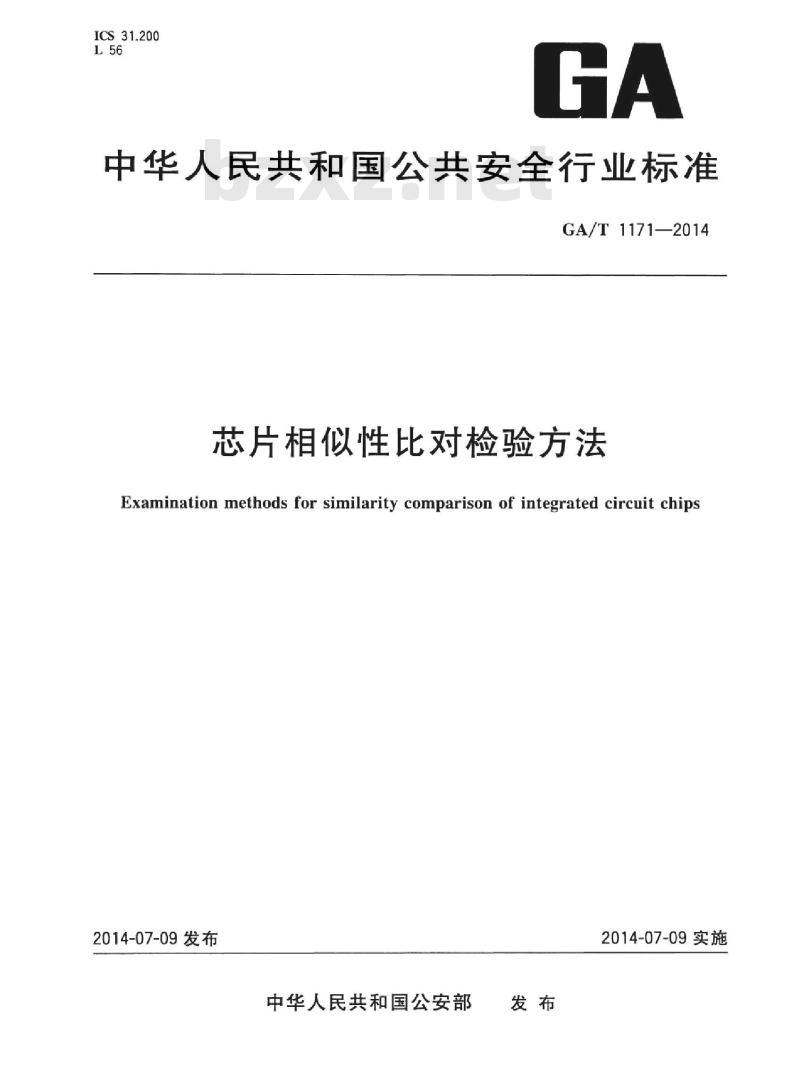

ICS31.200
中华人民共和国公共安全行业标准GA/T1171—2014
芯片相似性比对检验方法
Examination methods for similarity comparison of integrated circuit chips2014-07-09发布
中华人民共和国公安部
2014-07-09实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由公安部第三研究所提出。本标准由公安部信息系统安全标准化技术委员会归口。本标准起草单位：公安部第三研究所。本标准主要起草人：沙晶、金波、杭强伟、蔡立明、徐隽GA/T1171—2014

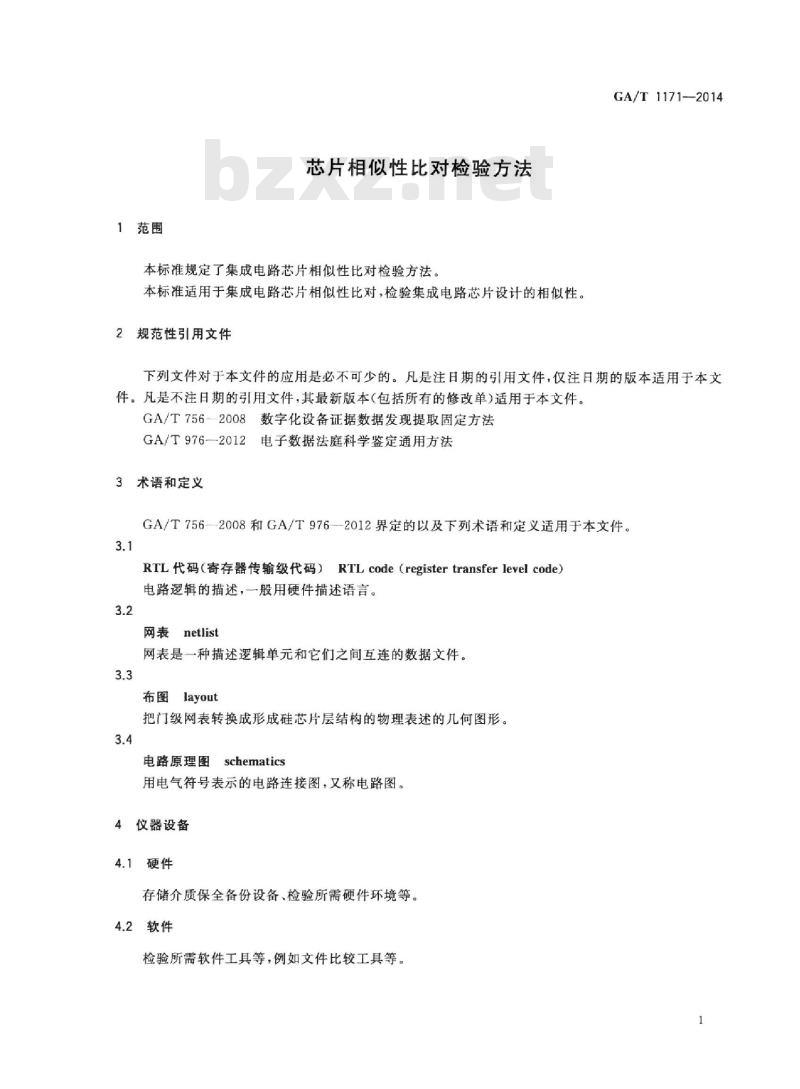

1范围
芯片相似性比对检验方法
本标准规定了集成电路芯片相似性比对检验方法。本标准适用于集成电路芯片相似性比对，检验集成电路芯片设计的相似性。2规范性引用文件
GA/T1171—2014
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GA/T7562008数字化设备证据数据发现提取固定方法GA/T976—2012电子数据法庭科学鉴定通用方法3术语和定义
GA/T756-2008和GA/T976—2012界定的以及下列术语和定义适用于本文件。3.1
RTL代码（寄存器传输级代码）RTLcode（registertransferlevelcode）电路逻辑的描述，一般用硬件描述语言。3.2
网表netlist
网表是一种描述逻辑单元和它们之间互连的数据文件。3.3
布图layout
把门级网表转换成形成硅芯片层结构的物理表述的几何图形。3.4
schematics
电路原理图
用电气符号表示的电路连接图，又称电路图。4
仪器设备
4.1硬件
存储介质保全备份设备、检验所需硬件环境等。4.2软件
检验所需软件工具等，例如文件比较工具等。1
GA/T1171—2014

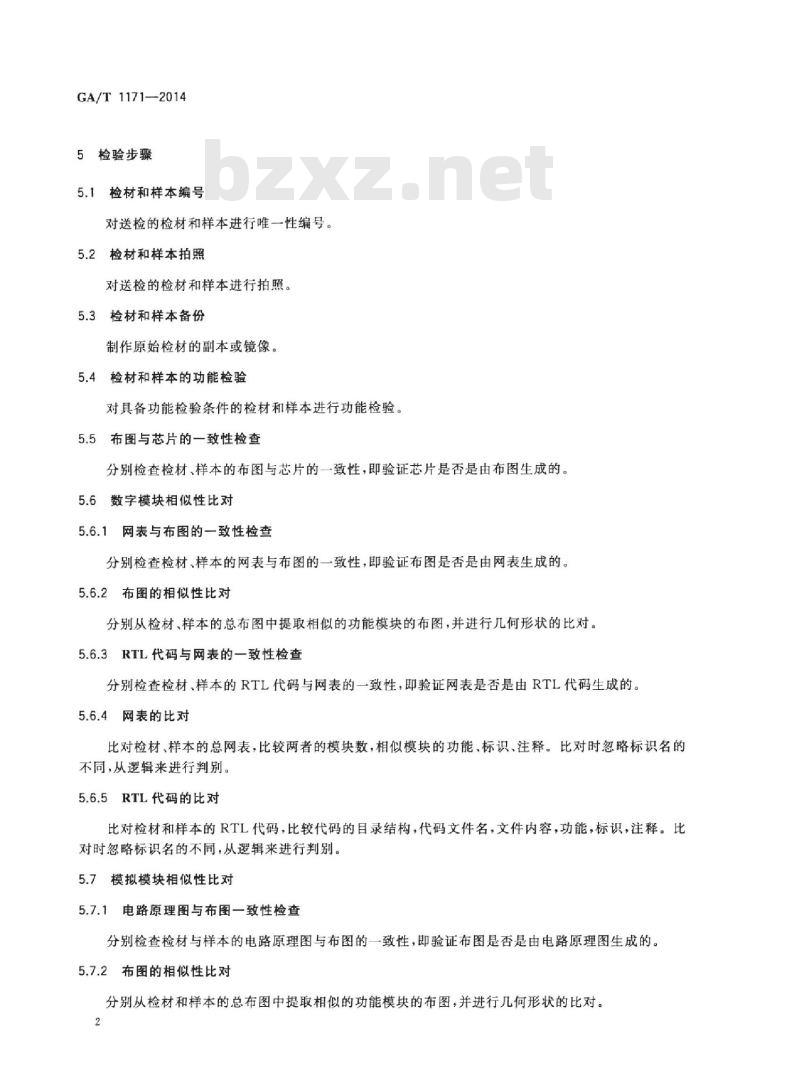

5检验步骤
5.1检材和样本编号
对送检的检材和样本进行唯一性编号。5.2检材和样本拍照
对送检的检材和样本进行拍照。5.3检材和样本备份
制作原始检材的副本或镜像。
5.4检材和样本的功能检验
对具备功能检验条件的检材和样本进行功能检验。5.5布图与芯片的一致性检查
分别检查检材、样本的布图与芯片的一致性，即验证芯片是否是由布图生成的。5.6数字模块相似性比对
5.6.1网表与布图的一致性检查
分别检查检材、样本的网表与布图的一致性，即验证布图是否是由网表生成的。5.6.2布图的相似性比对
分别从检材、样本的总布图中提取相似的功能模块的布图，并进行几何形状的比对。5.6.3RTL代码与网表的一致性检查分别检查检材、样本的RTL代码与网表的一致性，即验证网表是否是由RTL代码生成的。5.6.4网表的比对
比对检材、样本的总网表，比较两者的模块数，相似模块的功能、标识、注释。比对时忽略标识名的不同，从逻辑来进行判别。
5.6.5RTL代码的比对
比对检材和样本的RTL代码，比较代码的目录结构，代码文件名，文件内容，功能，标识，注释。比对时忽略标识名的不同，从逻辑来进行判别。5.7模拟模块相似性比对
5.7.1电路原理图与布图一致性检查分别检查检材与样本的电路原理图与布图的一致性，即验证布图是否是由电路原理图生成的。5.7.2布图的相似性比对
分别从检材和样本的总布图中提取相似的功能模块的布图，并进行几何形状的比对。2Www.bzxZ.net

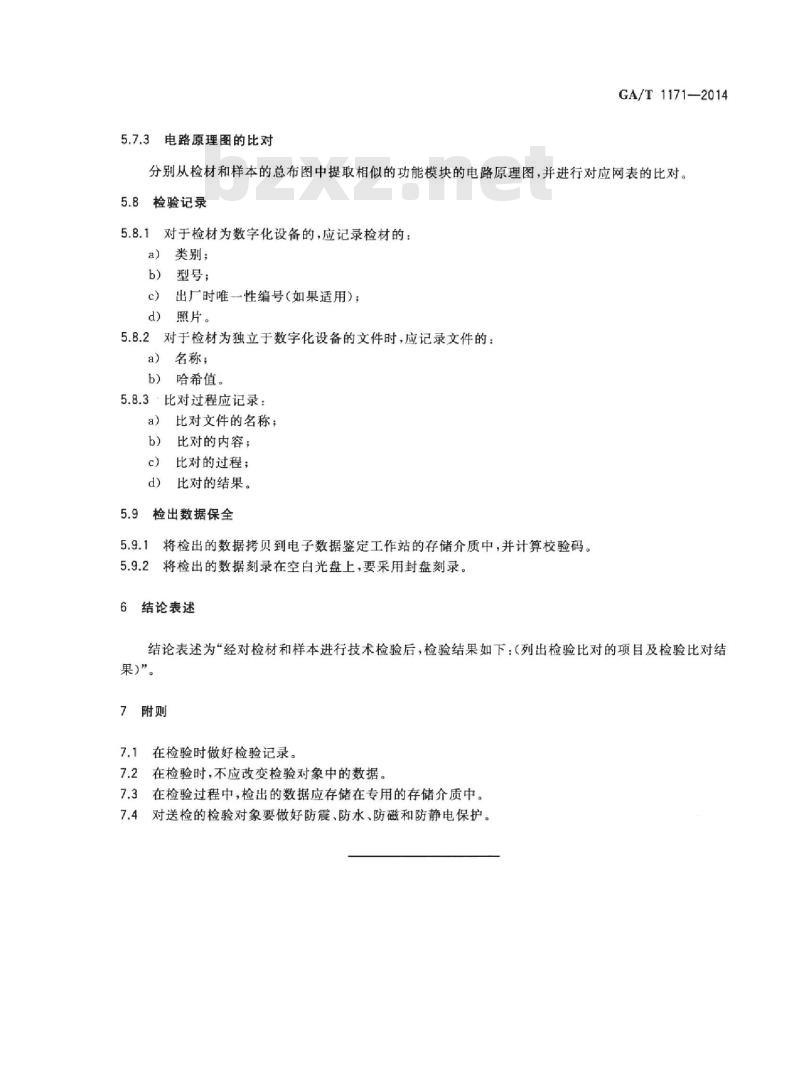

3电路原理图的比对
GA/T 1171—2014
分别从检材和样本的总布图中提取相似的功能模块的电路原理图，并进行对应网表的比对。5.8
检验记录
对于检材为数字化设备的，应记录检材的：5.8.1
a）类别；
型号；
出厂时唯一性编号（如果适用）；c）
照片。
对于检材为独立于数字化设备的文件时，应记录文件的：a)
名称；
哈希值。
5.8.3·比对过程应记录：
比对文件的名称；
比对的内容；
比对的过程；
比对的结果。
检出数据保全
将检出的数据拷贝到电子数据鉴定工作站的存储介质中，并计算校验码。将检出的数据刻录在空白光盘上，要采用封盘刻录。6结论表述
结论表述为“经对检材和样本进行技术检验后，检验结果如下：（列出检验比对的项目及检验比对结果）”。
7附则
7.1在检验时做好检验记录。
7.2在检验时，不应改变检验对象中的数据。在检验过程中，检出的数据应存储在专用的存储介质中。7.3
7.4对送检的检验对象要做好防震、防水、防磁和防静电保护。GA/T1171-2014
