【YD通讯标准】 数字蜂窝移动通信网无线应用协议(WAP)终端测试方法

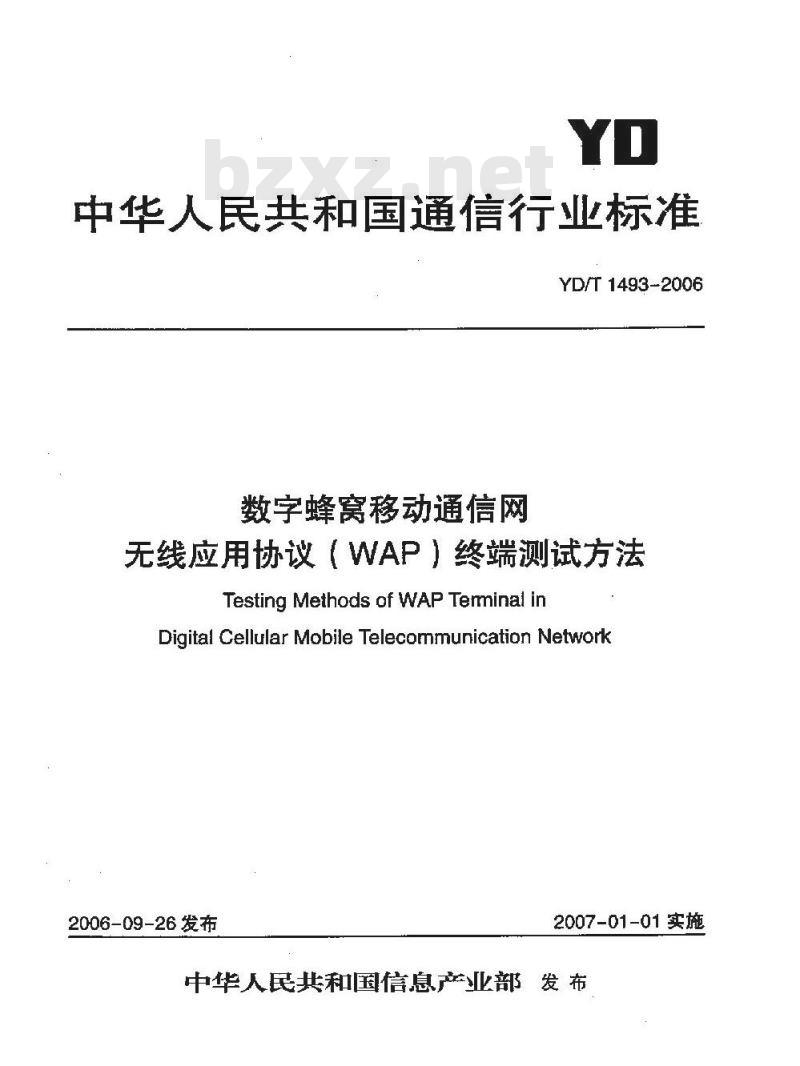

中华人民共和国通信行业标准
YD/T1493-2006
数字蜂窝移动通信网
无线应用协议（WAP）终端测试方法Testing Methods of WAP Terminal inDigital Cellular Mobile Telecommunication Network2006-09-26发布
2007-01-01实施

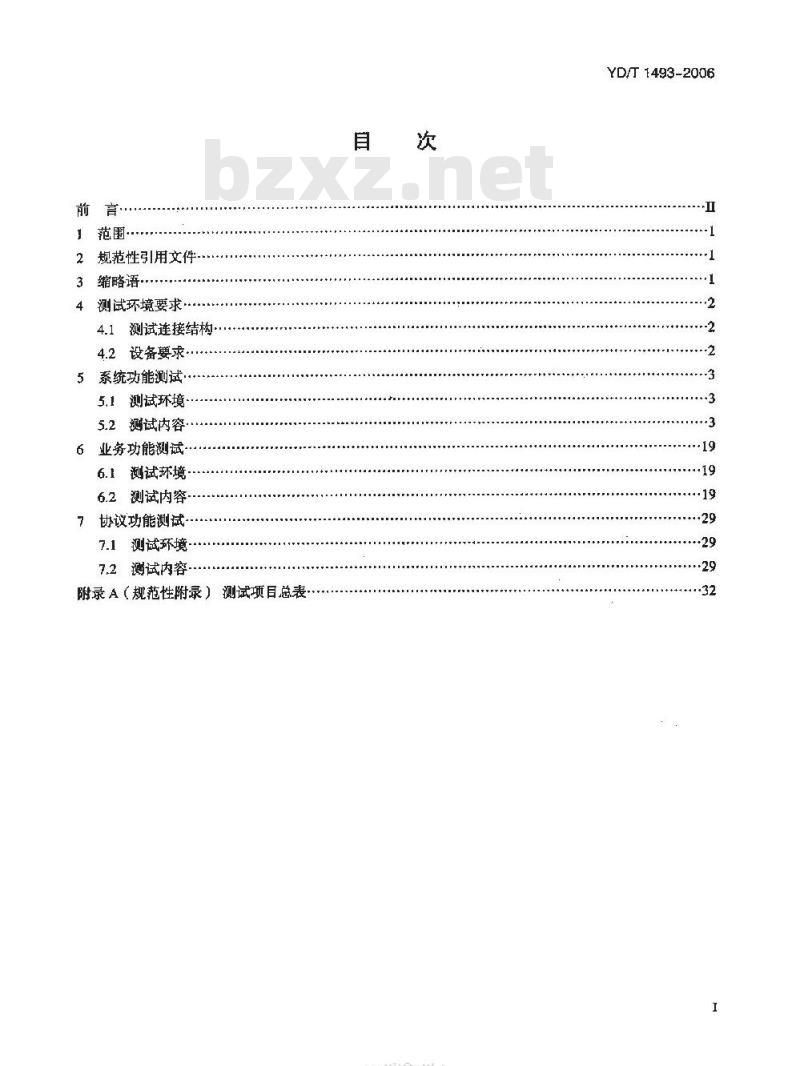

中华人民共和国信息产业部发布前言·
范围·
2规范性引用文件..
3缩略语·
4测试环境要求
测试连接结构
4.2设备要求
5系统功能测试
测试环境
5.2测试内容
6业务功能测试
6.1測试环境
6.2测试内容
7协议功能测试
7.1测试环境-
7.2测试内容-
附录A（规范性附录）测试项目总表自
TTIKAONKAca
YD/T 1493-2006
YD/T1493-2006

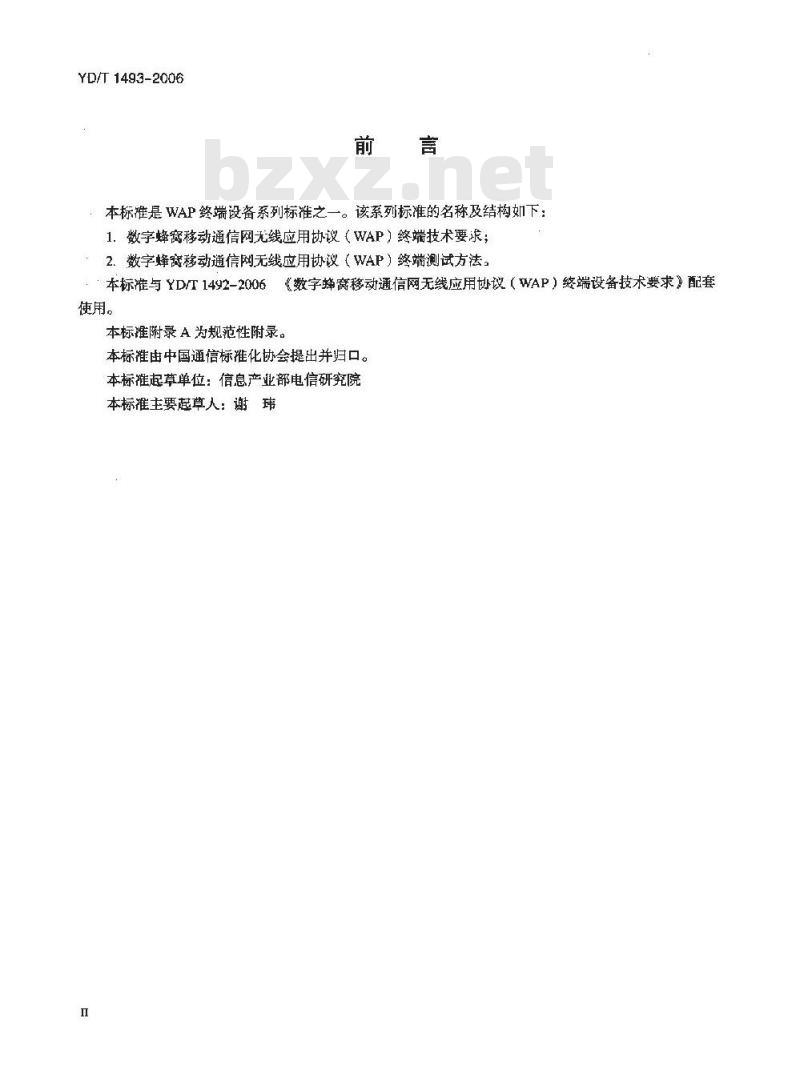

本标准是WAP终端设备系列标准之一。该系列标准的名称及结构如下：1.数字蜂窝移动通信网无线应用协议（WAP）终端技术要求；：2.数字蜂宽移动通信网无线应用协议（WAP）终端测试方法。5《数字蜂窝移动通信网无线应用协议（WAP）终端设备技术要求》配套：本标准与YD/T1492-2006
使用。
本标准附录 A 为规范性附录。
本标雄由中国通信标推化协会提出并归口。本标准起草单位：信息产业部电信研究院本标谁主要起草人：谢玮

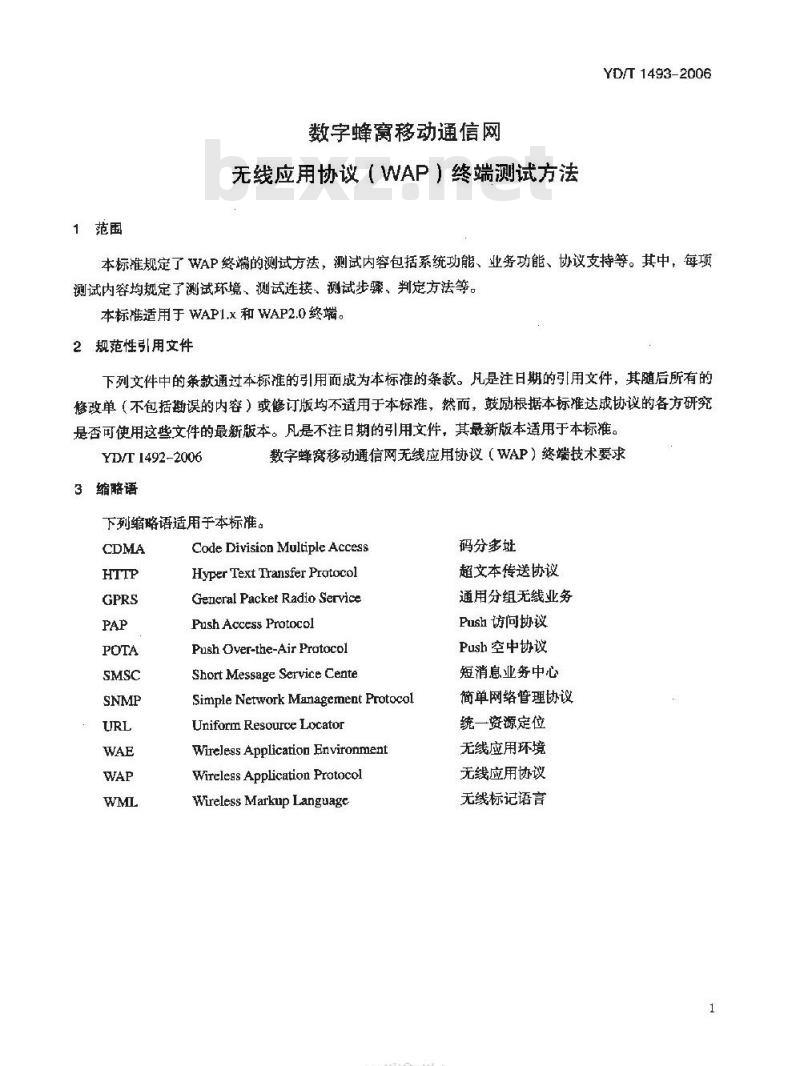

1范围
数字蜂窝移动通信网bZxz.net
无线应用协议（WAP）终端测试方法YD/T 1493-2006
本标雄规定了WAP终端的测试方法，测试内容包括系统功能、业务功能、协议支持等。其中，每项测试内容均规定了测试环境、测试连接、测试步骤、判定方法等。本标准适用于WAP1.x和WAP2.0终端。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T1492-2006
3缩略语
下列缩略语适用于本标准。
数字蜂窝移动通信网无线应用协议（WAP）终端技术要求CodeDivision Multiple AccessHyperTextTransferProtocol
General Packet Radio ServicePush Access Protocol
Push Over-the-Air Pratocol
Short Message Service Cente
Simple Network Management ProtocolUniform Resource Locator
Wireless Application EnvironmentWireless Application PratocolWireless Markup Language
TTIKAONKAca
码分多址
超文本传送协议
通用分组无线业务
Push 访问协议
Push 空中协议
短消息业务中心
简单网络管理协议
统一资源定位
无线应用环境
无线应用协议
无线标记语言
YD/T 1493-2006

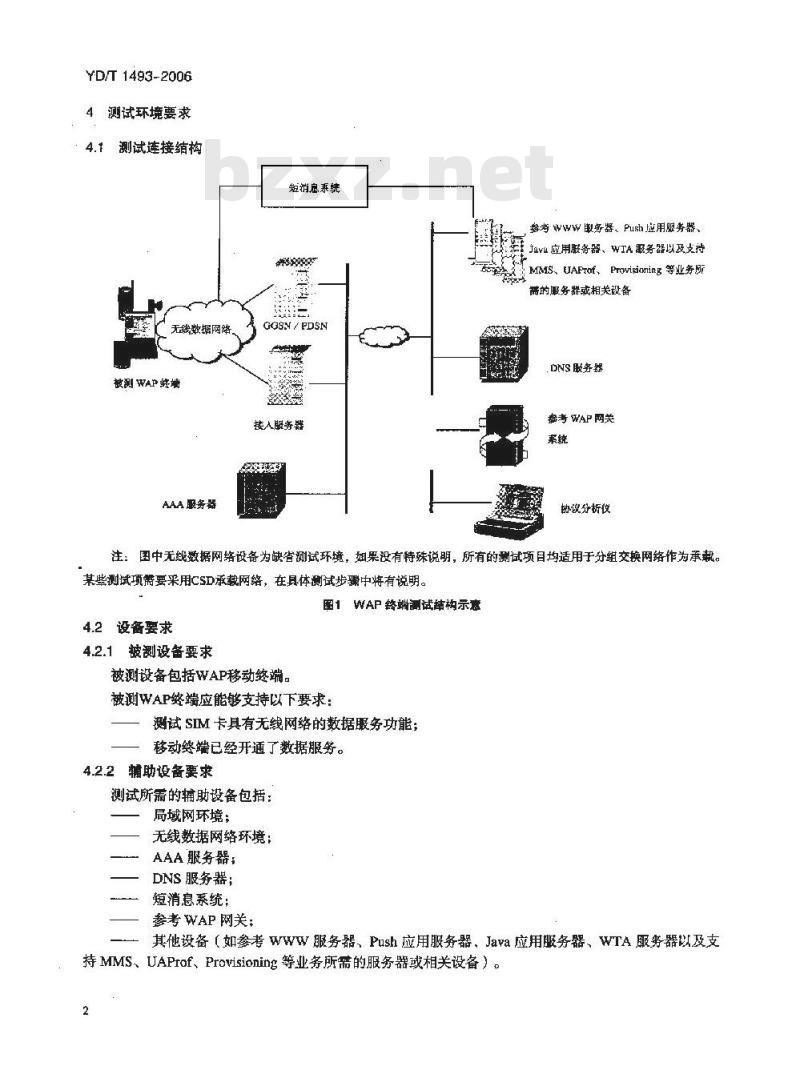

测试环境要求
4.1测试连接缩构
无线数据网丝
被测WAP 终增
AAA服务器
短消息系统
GGSN/PDSN
接人服务器
考 www 取务器、Push 应用服务器、Java应用服务器、WTA服务器以及支持MMS、UAFTof、Provisinning等业务所两的服务器或相关设备
DNS服务器
格考WAP网关
协议分析仪
注：图中无线数据网络设备为缺省测试环境，妇果没有特殊说明，所有的测试项目均适用于分组交换网络作为承截。某些测试项需要采用CSD承载网络，在具体测试步骤中将有说明。图1WAP终端测试结构示意
4.2设备要求
4.2.1被测设备要求
被测设备包括WAP移动终端。
被测WAP终端应能够支持以下要求：测试SIM卡具有无线网络的数据服务功能；移动终端已经开通了数据服务。4.2.2辅助设备要求
测试所需的辅助设备包括：
局域网环境；
无线数据网络环境：
AAA服务器；
DNS服务器；
短消息系统；
参考WAP网关：
其他设备（如参考WWW服务器，Push应用服务器，Java应用服务器，WTA服务器以及支持MMS、UAProf、Provisioning等业务所需的服务器或相关设备）。2
YD/T 1493-2006
参考WAP网关应能支持各种需测试的业务（包括Java、WTLS、SSL、MMS、Push、Provisioning、UAPraf、Push、WTA等），
参考WWW服务器中应预置好相应的参考网页（包括XHTMIL/WCSS／WML/HTML等）。Java应用服务器中应预置好相应的Java应用。Push应用服务器中应预置好相应的Push消息。4.2.3测试仪表要求
协议分析仪应支持WAP1.x和WAP2.0客层协议的解析，包括WHTTP、TLS、WTCP、SSL、WSP、WTP、WTLS、PAP、OTA等协议。
5系统功能测试
5.1测试环境
WAP终端功能的测试结构如图1所示。5.2测试内容
测试编号：1-1-1
测试项目：标记语言的要求
测试子项目：XHTMLMP语言
测试目的：验证终端浏览器是否支持XHTMLMP语言测试预置条件：连接如图1所示
测试步骤：
（1）被测WAP终端通过参考WAP网关访问参考WWW服务器中的XHTMIL测试网页，该测试页应包括各种内容格式以及脚本语言；（2）观察WAP终端是否正常显示网页中的所有内容；（3）通过协议分析仪查看从网关发往终端的测试页内容，与从WWW服务器发往网关的网页内容进行比较，捡查是否经过压缩
预期结果及判定原则：
（1）被测终端能够正确显示所要访问的测试网页：（2）通过协议分析仪检查，相应内容在传输时是经过压缩的3
TTIKAONKAca
YD/T 1493-2006
测试编号：1-1-2
测试项目；对标记语言的要求
测试子项目：WMIL语言
测试目的：验证WAP2.0终端浏览器是否支持WMIL1.3和WMiL2.0语言测试预置条件：连接如图1所示
测试步骤：
（1）通过被测WAP终端访问WML1.3测试网页，该测试页应包括各种内容格式：文本，WMLScript（WML脚本）、标准Bitnap格式、Multipart-cantainer格式等。（2）通过被测WAP终端访间WML2.0测试网页，该测试页应包括各种内容格式：文本、WMLScript（WML脚本）、标准Bitmap格式、Multipart-container格式等。（3）观察WAP终端是否正常显示所有内容预期结果及判定原则：
WAP终端能够正确显示所要访问的WML网页。没有乱码则通过；否则不通过测试编号：1-1-3
测试项目：对标记语言的要求
测试子项目：WMLScript语言
测试目的：验证WAP2.0浏览器对WMLScript网页的浏览功能测试预置条件：连接如图1所示
测试步骤：
（1）将WAP系统正确连接：
（2）WAP终端正确配置：
（3）从WAP终端浏览包含有WMLScript内容类型的测试网页：（4）验证是否正常显示和操作
预期结果及判定原则：
WAP终端能够正确显示所要访问的网页。没有乱码且能够正常操作，则通过：否则不通过测试编号：1-←=4
测试项目：对标记语言的要求
测试子项目：WAPCSSI.0（WCSS）YD/T 1493-2006
测试月的：验证终端浏览器是否支持WCss1.0特性，至少应包括Font、Color、Space、Margin、Border测试预置条件：连接如图1所示
测试步骤：
（1）通过被测WAP终端访间支持WCSSI.O的参考WWW服务器，服务器中预置有XHTMIL测试网页以及对应于不同类型终端的WCss内容（其中至少应包括Font、Colar、Spare、Margin、Border描述
（2）观察WAP终端是否正带显示（符合相应WCSS1.0页面描述的要求）所有内容预期结果及判定原则：
WAP终端能够正确按照相应WCSS1.0描述的要求显示所访间的XHIML网页。没有乱码，则通过：否则不通过
测试编号：1-2
测试项目：书签功能
测试目的：验证终端是否支持对本地书签的增加、删除和编辑功能以及书签容量测试预置条件：连接如图1所示
测试步骤：
（1）被测终端通过参考WAP网关访问参考WWW服务器上的测试网页；（2）操作浏览器的相应单，将本页作为本地书签存储：（3）通过书签访间相应网页，检查本地存储的书签是否有效；（4）操作浏览器相应莱单，对本地书签进行增加、删除和编辑操作，检查操作是否有效；（5）WAP终端浏览器重新启动后，查看本地书签列表是否保持不变预期结果及判定原则：
（1）测试终端能够进行对本地书签的增加、删除和编辑功能【2】WAP终端浏览器重新启动后，本地书签列表应能够保持不变：（3）满足以上预期结果，则通过，否则不通过TTIKAONYKAca
YD/T 1493-2006
测试编号：1-3
测试项目：Cache 功能
测试目的：验证终端Cache 的容量测试预置条件：连接如图1所示
测试步骤：
（1）被测终端通过参考WAP网关访问参考WWW服务器上的测试网页：（2）连续访问超过10个以上的测试页面；（3）使用浏览器中的返回键，访间刚才看过的页面；（4）通过仪表检查在返回查看的过程中，是否还有HTTP请求从终端发出：（5）重复测试步骤（2）一（3），记录终端可以缓存的页面数量预期结果及判定原则：
（1）被测终端应当能够缓存刚刚访间过的页面，也就是在测试过程中的步骤（4），应没有请求发出；（2）Cache的最小数值应为10页：（3）符合以上预期结果厕通过，否则不通过测试编号：1-4
测试项目：Cookie功能
测试目的：验证浏览器是否支持RFC 2109的 Cookie 协议测试预置条件：连接如图1所示。参考WAP网关配置为不支持Cookie存储功能测试步骤：
（1）被测终端通过WAP网关访问包含Cookies 的页面，此页面可以显示对于会话是否有Cookies存在；
（2）中断此次会话，然后再次访问此页面；（3）页面应显示此Cookies；
（4）查看终端中是否有Cookie的存储容量限制选项，如有，进行设置，并查看是否可用预期结果及判定原则：
终端浏览器支持Cookie功能，并可以对Cookic的存储容量进行限制。当存储的Cookie容量达到限制时，应覆盖保存最久的Cookie记录。若预盖则通过，否则不通过测试编号：1-5
测试项日：快照功能
测试目的：验证终端浏览器的快照功能测试预置条件：连接如图1所示
YD/T 1493-2006
测试步骤：
（1）被测终端通过参考WAP网关访间WWW服务器中的测试网页，测试网页中应包含文字、图片、背景音等内容：
（2）快照存储当前页面；
（3）用户下线；
（4）通过浏览器查着刚才存储的网页：（5）以本地应用访问快照刚才存储的信息预期结果及判定原则
（1）快照可以正确存储页面内容等：（2）用户离线后能够访问快照页面；（3）达到以上预期结果，则通过，否则不通过测试编号：1-6
测试项目：保存条目功能
测试目的：验证终端浏览器的保存条目功能测试预置条件：连接如图1所示
测试步骤；
（1）被测终端通过参考WAP网关访问WWW服务器中的测试网页，测试网页中应包含文本、图片、背景音等内容；
（2）在浏览器菜单中选择保存条目功能，保存当前页面中的图片、对象以及背景音等到终端的文件系统中；
（3）用户下线：
（4）启动其他应用访问被保存的条目预期结果及判定原则：
（1）被保存的条目效在终端的文件系统中，用户离线后能够访问被保存的条目；（2）页面可以正确显示图片、对象以及背景音等；（3）达到以上预期结果，则通过，否则不通过TTKAONIKAca
YD/T 1493-2006
测试编号：1-7-1
测试项目：GUI要求
测试子项同：拆线、连线与浏览贞面功能测试目的：验证终端浏览器是否可以提供方便用户进行WAP数据连接及页面浏览的操作测试预置条件：连接如图1所示
测试步骤：
（1）用户连线激活浏览器：
（2）WAP终端通过参考WAP网关访问带有超级链接的参考网页，验证浏览器显示是否正确：（3】输人某个测试网页的URL；【4）浏览测试网页，测试网页应长度和宽度均大于终端显示范围，使用终端提供的方法浏超出本机显示范围的信息；
（5）用户拆线
预期结果及判定原则：
（1）WAP终端浏览器成提供方便用户进行WAP数据连接的操作：（2）WAP终端浏览器必须支持用户直接输人URL的功能，浏览器中显示的超级链接应该以下划线或者特殊颜色的形式突出呈现；（3）WAP终端应能够保证用户在终端测览器中浏览页面内容，例如，具有浏览器内容的向上和向下滚动选择或翻页功能；
（4）WAP终端应当提供方便手段满足用户的拆线要求，例如，终端应在最多两个按键序列后完成用户的拆线行为，这里的按键序列可以为菜单或软键方式测试编号：1-7-2
测试项目：GUI要求
测试子项目：返回上页和前进一页测试目的：验证终端浏览器返回上页和前进一页功能测试预置条件：连接如图1所示
测试步骤：
（1）启动浏览器访问多个网页；（2）重复进行返回上页操作直至无可以返回的页面：（3）重复进行前进一页操作直至无可以前进的页面预期结果及判定原则；
（1）浏览器能够正常进行返回上页操作，每次返回的页面顺序与开始访问的顺序相对应，当无可以返回的负面时，显示当前的页面；（2）浏览器能够正常进行前进一页操作，每次前进的页面顺序与开始访问的顺序相对应，当无可以前进的页面时，显示当前的页面8
测试编号：1-7-3
测试项目：GUI要求
YD/T 1493-2006
测试子项日：菜单
测试目的：验证终端浏览器的菜单是否包含刷新、书签、转到网址、主页和高级功能测试预置条件：
测试步骤：
（1）查看被测终端的导航菜单是否包含刷新、书签、转到网址、主页和高级功能等选项；（2）查看高级功能菜单是否包含显示URL地址、选择代理服务器、发件箱、重启动浏览器、加密等选项；
（3）逐项检查每个莱单选项，验证其功能是否有效预期结果及判定原则：
导航菜单的选项完整有效则通过，否则不通过测试编号：1-8-1
测试项目：状态标识
测试子项目：消息通知标识
测试目的：验证终端浏览器的消息通知标识测试预置条件：连接如图1所示
测试步骤：
【1）被测终端开机：
（2）利用可能使用的方式（Web或另一个参考终端）给被测终端发送SMS消息，事先设置好消息的紧急程度；
（3）观察终端是否能够显示相应的消息到达标识，并查看相应消息内容；（4）利用可能使用的方式（Web或另一个参考终端）给被测终端发送MIMS消息，事先设置好消息的紧急程度；
（5）观察婆端是否能够显示相应的消息到达标识，并查看相应消息内容预期结果及判定原则：
（1）终端能够在消息到来的时候显示可视化标识；（2）终端标识应能够表明消息的紫急程度；（3）终端标识应能够表明消息的不同类型，比如SMS／MMS等：（4）符合以上预期要求则通过，否则不通过TTYKAONYKAca
