【YY医药标准】 医用诊断X射线辐射防护器具 第1部分:材料衰减性能的测定

中华人民共和国医药行业标准
YY0292.1—1997
idt IEC 1331-1:1994
医用诊断X射线辐射防护器具
第1部分：材料衰减性能的测定
Protective devices against diagnosticmedical X-radiation-Part
Determination of attenuation properties of materiais1997-07-30发布
国家医药管理局发布
1997-10-01实施
YY 0292.11997
IEC 前言
1范围和目的
1.1范围
1.2目的·
2引用标准
3术语
3.1 要求的程度
3.2术语的使用
4程序
5参数的测量
辐射量
几何图形尺寸
在宽射束下的测量布局
在窄射束下的测量布局
辐射探测器的位置
试验仪器
试验样品
辐射质量
6衰减性能的测定
衰减率
累积系数
衰减当量
6.4铅当量
6.5均均性
7符合标准的说明
1空气比释动能率的测定
2几何图形尺的测定www.bzxz.net
3 标准辐射质量
1宽射束的几何图形
2 窄射束的几何图形
TYKAONTKACa
YY 0292.1—1997

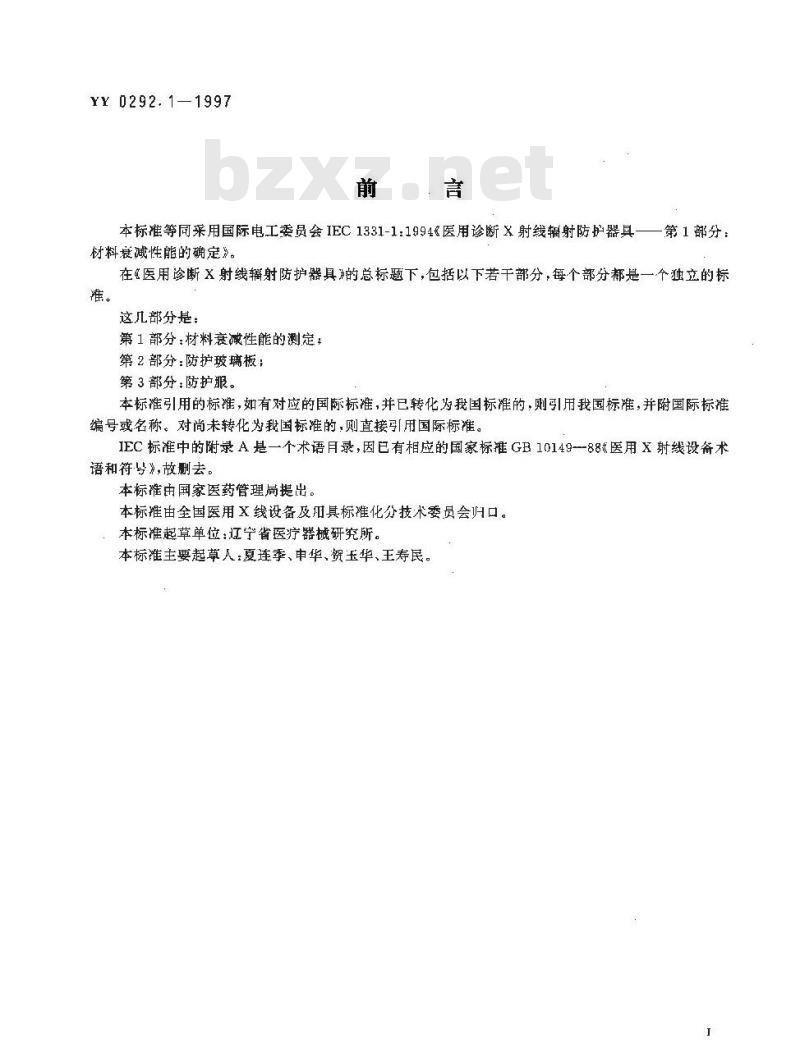

本标准等同采用国际电工委员会IEC1331-1：1994&医用诊断X射线辑射防护器具材料衰减性能的确定》。
一第1部分;
在医用诊断X射线辐射防护器具》的总标题下，包括以下若干部分，每个部分都是一个独立的标准。
这几部分是：
第1部分：材料衰减性能的测定：第2部分：防护玻璃板；
第3部分：防护服。
本标准引用的标准，如有对应的国际标准，并已转化为我国标准的，则引用我国标准，并附国际标推编号或名称。对尚未转化为我国标的，则直接引用国际标准。IEC标准中的附录A是一个术语月录，因已有相应的国家标准GB10149---88%医用X射线设备术语和符号》，故删去。
本标推由国家医药管理局提出。本标推由全国医用X线设备及旧具标准化分技术委员会归口。本标准起草单位：辽宁省医疗器械研究所。本标准主要起草人：夏连季、申华、贺玉华、王寿民。YY 0292.1—1997

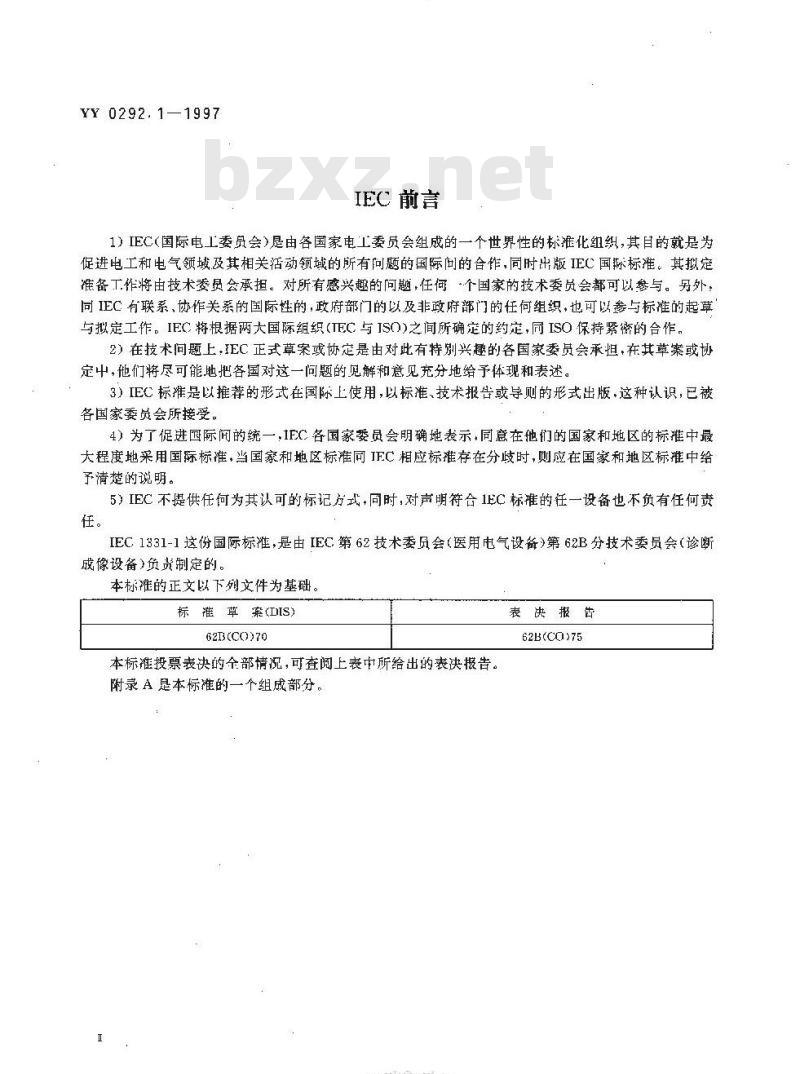

IEC前言
1）IEC（国际电工委员会）是由各国家电工委员会组成的一个世界性的标准化组织，其目的就是为促进电工和电气领域及其相关活动领域的所有问题的国际问的合作，同时出版IEC国练标准。其拟定准备工作将由技术委员会承担。对所有感兴趣的问题，任何个国家的技术委员会都可以参与。另外：向IEC有联系，协作关系的国际性的，政府部门的以及非政府部门的任何组织，也可以参与标的起草与拟定工作。IEC将根据两大国际组织(TEC与ISO)之间所确定的约定,同 ISO 保持紧密的合作。2）在技术问题上，EC正式草案或协定是由对此有特别兴趣的各国家委员会承担，在其草案或协定中，他们將尽可能地把各国对这一问题的见解和意见充分地给予体现和表述。3）IEC标准是以推荐的形式在国际上使用，以标准、技术报告或导则的形式出版.这种认识，已被各国家委员会所接受。
4）为了促进国际间的统一，IFC各国家委员会明确地表示，同意在他们的国家和地区的标推中最大程度地采用国际标准，当国家和地区标准同IFC相应标推存在分歧时，则应在国家和地区标推中给予清楚的说明。
5)IEC不提供任何为其认可的标记方式,同时,对声明符合1EC标准的任一设备也不负有任何责任。
IEC1331-1这份国际标准，是由IEC第62技术委员会（医用电气设备》第62B分技术委员会（诊断成像设备)负责制定的。
本标推的正文以下列文件为基础。标草案(DIS)
6213(CO)70
本标准投票表决的全部情况，可查阅上表中所给出的表决告。附录A是本标准的一个组成部分。TKANTKAca
表决报告
62B(CQ)75

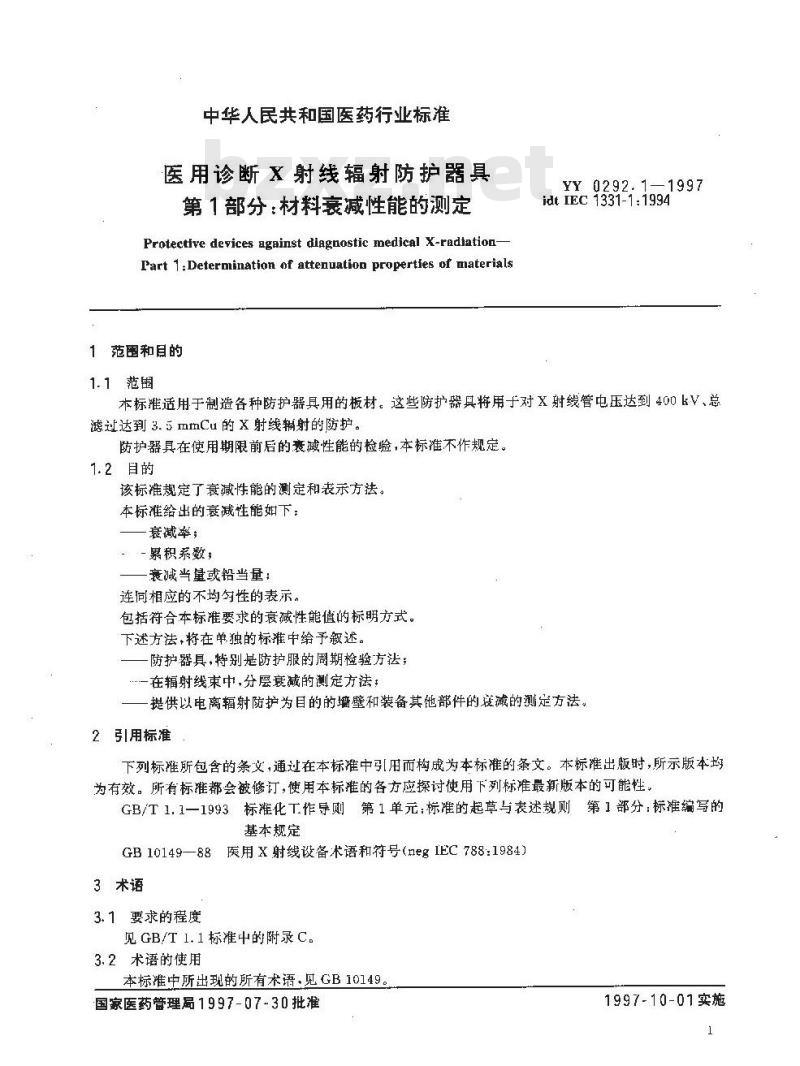

中华人民共和国医药行业标准
医用诊断X射线辐射防护器具
第1部分：材料衰减性能的测定
Protective devices against diagnostic medical X-radiation-Part 1 : Deternmination of attenuation propertfes of materials1范围和目的
1.1范围
YY 0292.1—1997
idt IEc 1331-1:1994
本标准适用于制造各种防护器具用的板材。这些防护器具将用于对X射线管电压达到400kV、总滤过达到3.5mmCu的X射线辐射的防护。防护器具在使用期限前后的衰减性能的检验，本标准不作规定。1.2目的
该标准规定了衰减性能的测定和表示方法。本标准给出的衰减性能妇下：
衰藏率；
累积系数；
衰减当量或铅当量：
连问相应的不均句性的表示，
包括符合本标准要求的衰减性能值的标明方式。下述方法，将在单独的标准中给予叙述。防护器具，特别是防护服的周期检验方法，一在辐射线束中，分层衰减的测定方法；提供以电离辐射防护为目的的墙壁和装备其他部件的度减的测定方法。2引用标准
下列标准所包含的条文，通过在本标准中用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1.1一1993标准化T作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定
GB10149—88医用X射线备术语和符号（negIEC788：1984）3术语
3.1要求的程度
见 GB/T 1. 1 标准中的附录C。3.2术语的使用
本标准中所出现的所有术语，见GB10149。国家医药管理局1997-07~30批准1997-10-01实施
4程序
YY 0292.1—1997
4、1各种板材的衰减性能必须按第5章和第6意的规定进行测定。4.2对于含铅最大的各种防护材料，其铅当量必须按6.4的规定进行测定。4.3对于不能达到均匀衰减的板材，其不均勾性必须按6.5的规定进行测定。5参数的测量
5.1 辑射量
在测定衰减性能时,应按表1给出的要求，进行空气比释动能率的测量。表1空气比释动能率的测定
空气比释动能率
塞减性能
衰减率
累积系数
寰减当童
铅当量
不均可性
学母符号
5.1.1K1:按5.3的要求，在衰减的宽射束中的空气比释动能率。k
5.1.2k。:按5.3的要求，在末衰减的宽射束中的空气比释动能率（见5.5.1)。5.1.3K。按5.4的要求，在衰减的窄射束中的空气比释动能率。5.1.4K。宽射束中心处的空气比释动能率。按图1要求测得的在辐射源与试验样品之间，并且离耦射源的距离与天，相厕。
5.1.5。：离辐射源的距离与。相向，在辐射源线束系统射出的宽射束外测得的空气比释动能率。如图1所示。
5.1.6K。：在原宽射束内、光阐所限定的辐射线束外的空气比释动能率。如图1所示。5.1.7K离辐射源的距离与K，相同.在衰减的宽射束内测得的空气比释动能率衣，。5.2儿何图形尺州
应测定表2中给出的凡何图形尺寸表2几何阁形寸的测定
减性能
衰减率
累积系数
铅当量
不均匀性
IKANiKAca-
YY 0292.1-1997
5.2.1c为各测量点距辐射源距离偏差的校止系数(见图2),c按式(1)确定。E
11500+ai2
5.2.2是窄射束中心处试验样品末端面到辐射探测器基准点的距离，如图2所示。距离α应不低于横截面A平方的10倍。
5.2.36是试验样品端面到辐射探测器基准点的距离，如图1所示。5.2.4A是窄射束中的试验样品末端面的横截面。如图 2所示。5.2.5W是辐射探测器基推点与辐射线束末端处任何临近物或墙之间的距离（见图1和图2）。5.3在宽射束下的测量布局
5. 3. 1在宽射束情况下,测最应采用图1 示的布局。5. 3.2在测量期间,空气比释动能率衣。应不大于空气比释动能率K。的 5%,即KS0. 05×k
5. 3.3在测量期间,空气比释动能率K。应不大于空气比释动能率K的1%,即;K,≤0. 01XK1
5.4在窄射束下的测量布局
5.4.1在窄射束情况下，测量应采用图2所示的布扁。5.4.2在试验样品的末端面处，辐射线束的直径应为20mm土1mm。5.4. 3按 6. 5. 1的要求,在测定均匀性时,试验样品的末端处窄射束的直径应限制在 10 mm 以下。5.5辐射探测器的位置
距离W应不小于700mm。
5. 5. 1在测定减率时,测量有试验样品时的空气比释动能率 K,和没有试验样品时的空气比释动能率尽，的情况下，从试验样品的未端面到辐射探测豁基准点的距离b应为50mm士1mm（见图1)。5.5.2在测定累积系数时,对空气比释动能率 K。的测量期间,从试验样品未端面到辐射探测器基准点的距离不得小于横截面 A 的平方根的 10 倍。5.6试验仪器
5.6.1试验仪器辐射操测器的响应，在半球面上，对入射方向的依赖性必须很小，以致可忽略。5.6.2试验仪器对所要测量的40kV和最高辐射能量之间的能量响应，应不超过土20%。5.6.3辐射探测器灵敏体积的长度和直径不应超过50mm。根据6.5.1的规定,测定均匀性时所使用的辐射探测器灵敏体积的入射面，应为辐射线束完全覆益，辐射线束按5.4.3调整。5.7试验样品
5.7.1于宽射束下测量的试验样品,应是被测的板材，其尺小大小至少为500m×500mm5.7.2用于窄射束下测量的试验样品，应是被测的板材，其尺寸大小至少为100 mm×100mm。5.7.3按6.1的规定，在测定衰减率时，试验样品的厚度,可以通过增加具有相同的或不同厚度的该种材料的层数来获得，
5.8辐射质显
衰减性能应通过表3给出的1个或几个辐射质量给予确定。X射线管电压，kvi
1）电压波纹率不超过4%。
6衰减性能的测定
YY 0292.1—1997
表3标准辐射质量
总滤过，mmcu
在所有的测量过程中，应监现辐射线束的空气比释动能率的稳定性，如果空气比释动能率的波动超过平均值的5%，则应对该次测量的结果进行修正。6.1衰减率
6、1、1衰减率 F 应按式(2)确定。F
6.1.2应以数值、连同表示辐射质盛的X射线管电压和总滤过一起，对衰减率加以标明（见第7章）。6.2累积系数
6.2.1累积系数B应按式(3)确定：K
6.2.2应以数值、连同表示辐射质量的X射线管电压和总滤过一起，对累积系数加以标明（见第7章)。
6. 3衰减当量
6.3.1衰减当量应由试验后的基准材料的厚度加以确定，在进行空气比释动能率的测量时，该种基准材料与试验材料具有相同的K。值。6.3.2衰减当量应以基推材料的厚魔（mm）连同它的化学符号（或其他识别）以及表示辐射质量的X射线管电压和总滤过一起加以标明（见第7章）。6.4铅当星
6.4.1铅当量的测定和衰减当量-样。它是使用铅片作为基准材料。6.4.2铅当量应以铅的厚度(m)连同它的化学符号一起加以标明（见第7章）。6.5均句性
6.5.1防护材料的均匀性，应按照5.4.3和5.6.3的条件，根据在试验样品区域内获得的测量值k，和囊减当的相应值加以确定。
6.5.2，值的测定，应通过：
5到10个有代表性的测试点或
TTYKAONTKACa
YY 0292.1—1997
在试验样品的区域内，连续的、有代表性的方向。6.5.3防护材料的不均勾性V应根据衰减当盘平均值3与每一单次衰减当量8值的最大偏差来确定：
（4）
V= —; 1mx
6.5.4不均匀性应和衰减当量以及与衰减当量同一单位的公差一起加以标明（见第7章）。例如：3 mm±0,2 mmPb100 ky 0. 25 Cu.7符合标准的说明
如果规定的衰减性能符合本标准，其表示应按如下方式给出，例如：襄减率2×10°.200kV1.2CuYY 0292.1-1997累积系数1.4,150kV0.7CuYY0292.1-1997衰减当量2mmFe：100kv0.25mmCuYY0292.1—1997度减当量2mm±0.1mmFe：100kV0.25mmCuYY0292.11997铅当量1 mmPb:YY 0292.1—1997焦点基准面
眼束系统
试验接品
单位：mm
断面A的尺寸
辐射探测器的基准点
图1射束的几何图形
焦点基难面
YY 0292.11997
限束系统
试验样品
断面A的尺寸
辐射探测器的基催点
单位：mm
穿射束的几何图形
KAONTKAca
中华人民共和国医药
行业标准
医用诊断 X射线辐射防护器具
第 1 部分:材料囊减性能的测定YY 0292.1-1997
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社兼皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有
不得翻印
开本 880×1230 1/16
1998年1月第一版
印张3/4
字数16千字
1998年1月第·~次印刷
印数 1—800
书号：155066·2-11848
定价 8. 00元
标目326—58
