【YD通讯标准】 1550nm 波段色散移位型单模光纤的特性

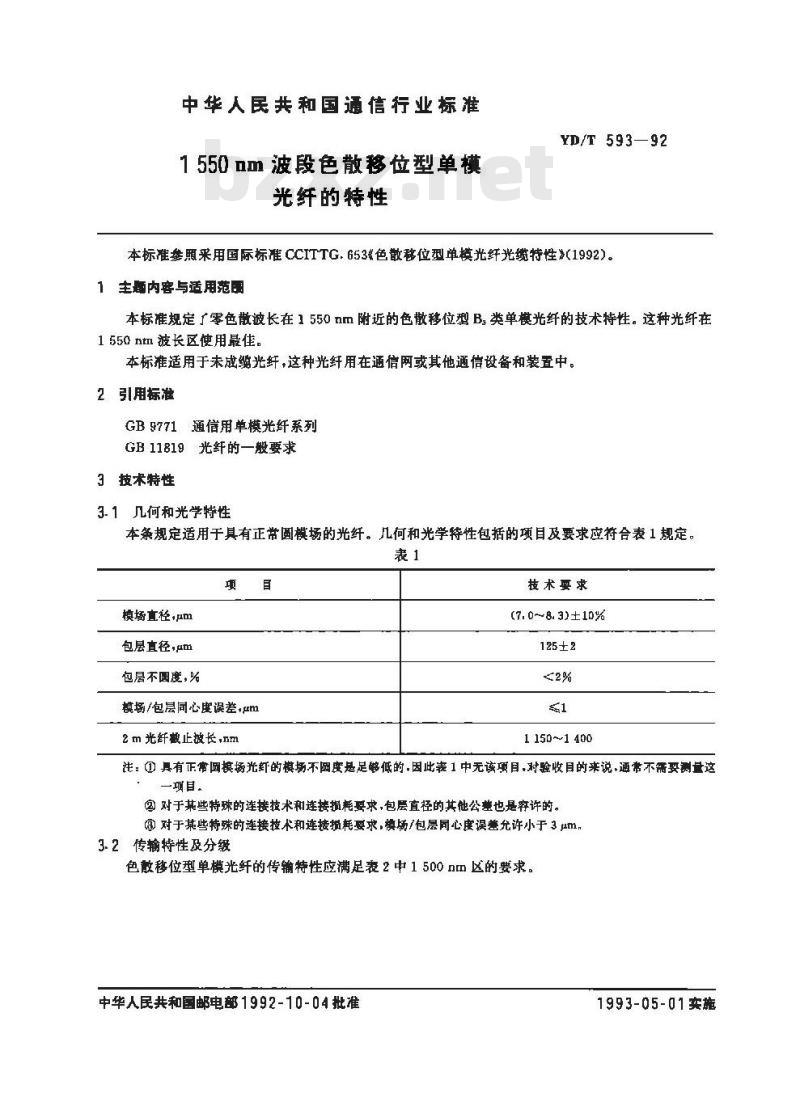

中华人民共和国通信行业标准
1550nm波段色散移位型单模
光纤的特性
YD/T 593—92
本标准参照采用国际标准CCITTG.653色散移位型单模光纤光缆特性》(1992)。主题内容与适用范围
本标准规定了零色散波长在1550nm附近的色散移位型B，类单模光纤的技术特性。这种光纤在1 550 ntm 波长区使用最佳。
本标准适用于未成缆光纤，这种光纤用在通信网或其他通信设备和装置中。2、引用标准
GB9771通信用单模光纤系列
GB11819光纤的一般要求
3技术特性
3.1几何和光学特性
本条规定适用于具有正常圆模场的光纤。几何和光学特性包括的项目及要求应符合表1规定。表1
模场直径，μm
包层直径um
包层不圆度，%
模场/包层同心度误差，μm
2m光纤截止披长，nm
技术要求
(7. 0~8. 3)±10%
125±2
1150~1400
注：①具有正常圆模场光纤的模场不圆度是足够低的,因此表 1中无该项目,对验收目的来说,通常不需要测量这一项目，
忽对于其些特殊的连接技术和连接损耗要求，包层直径的其他公整也是穿许的。@对于基些特殊的连接术和连接损耗要求，模场/包层同心度误允许小于3 μm，3.2传输特性及分级
色散移位型单模光纤的传输特性应满足表2中1500nm区的要求。中华人民共和国邮电部1992-10-04批准1993-05-01实施
色散特性
衰碱系数,dB/km不大于
零色散波长

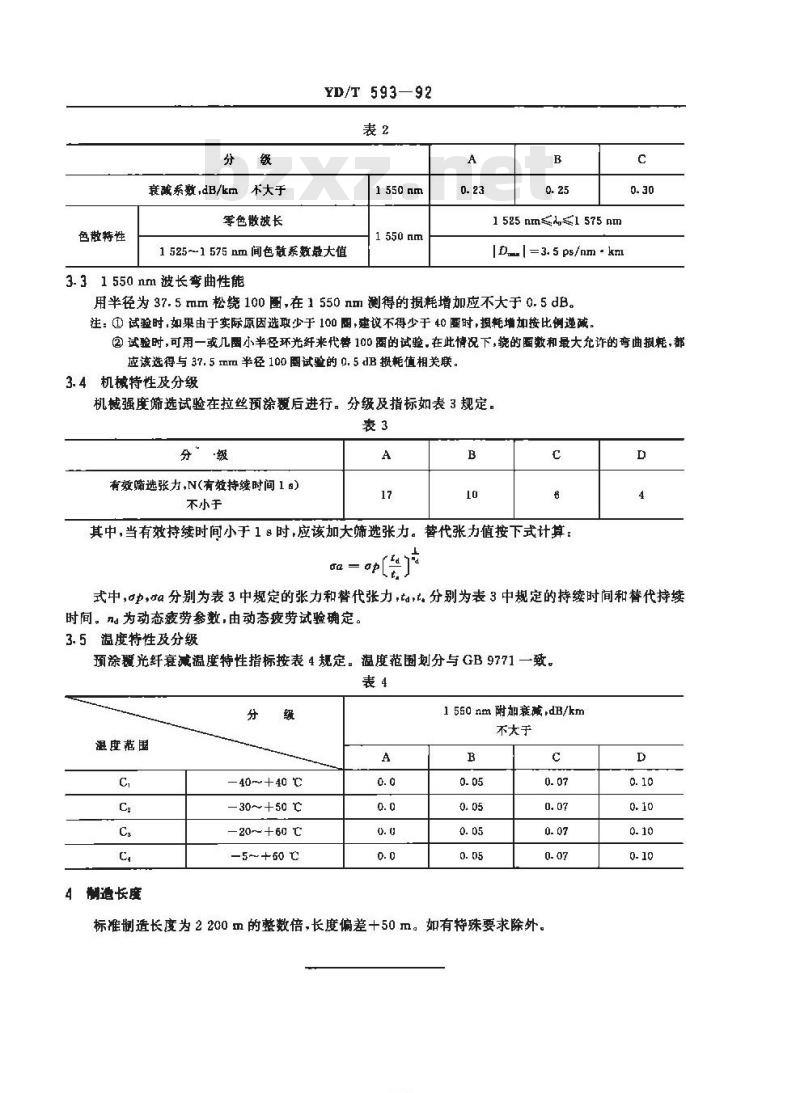

YD/T 593—92
1550mm
1 550 nm
15251575nm间色散系数最大值
3. 31 550 nm 波长弯曲性能
1 525 nm≤g1 575 nm
[D_| =3. 5 ps/nm - km
用半径为 37.5mm松绕100图,在1550nm测得的损耗增如应不大于0.5dB注：(试验时：如果由于实际原因选取少于100圈，建议不得少于40圈时，据耗增如按比例逆减，c
②试验时,可用一或几围小半径环光纤来代善100的试验,在此情况下,绕的圈数和最大允许的曲摄耗，都应该选得与 37. 5 mrm 半径 100 图试验的 0. 5 dB 提耗值相关联。3.4机械特性及分级此内容来自标准下载网
机械强度筛选试验在拉丝预涂覆后进行。分级及指标如表3规定。表3
分“级
有效筛选张力,N(有效持续时间1）不小于
其中，当有效持续时间小于1s时,应该加大筛选张力。替代张力值按下式计算：a
式中，op，ta分别为表3中规定的张力和替代张力，tat.分别为表3中规定的持续时间和替代持续时间。为动态疲劳参数，由动态疫劳试验确定，3.5温度特性及分级
预涂覆光纤衰减温度特性指标按表4规定。温度范围划分与GB9771一致。
温度范围
制造长度
—40~+40 ℃
—30~～+50 r
20~+60
-5~+60 ℃
1 550nm附加衰减dB/km
不大于
标准制造长度为2200m的整数倍，长度偏差+50m㎡。如有特殊要求除外。YYKAONYKAca

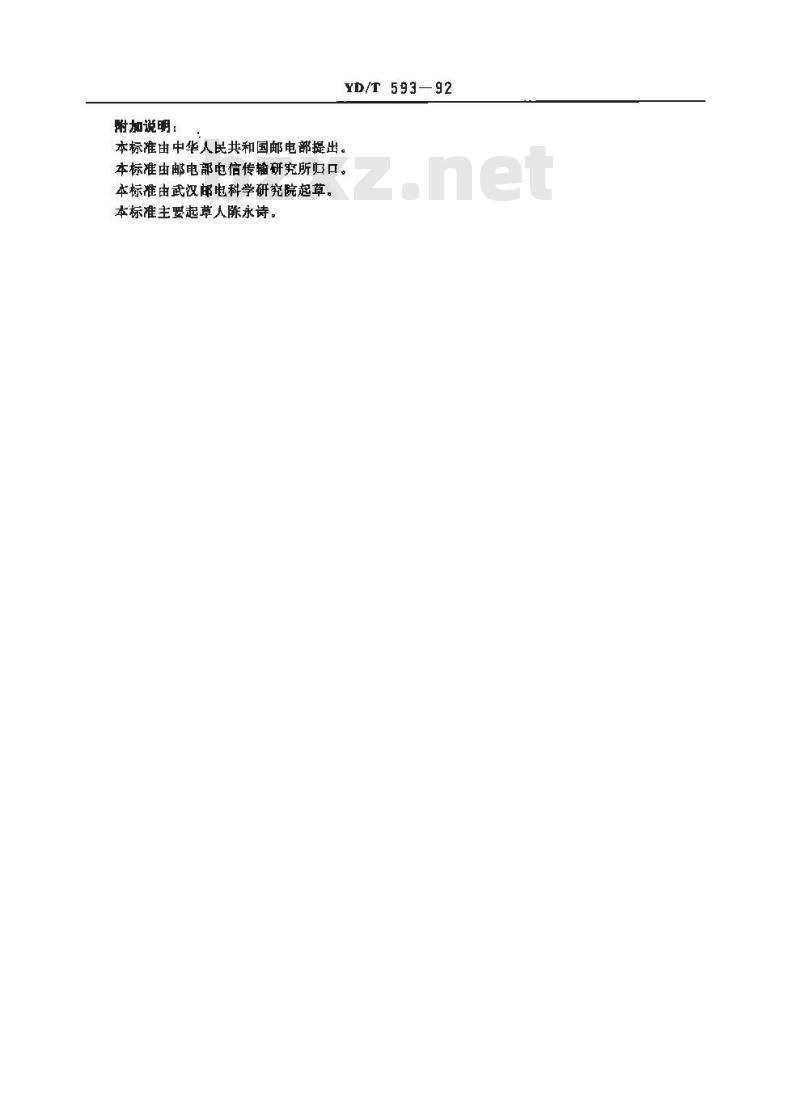

附加说明：
YD/T593—92
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由武汉邮电科学研究院起草。本标准主要起草人陈永诗。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
