- YD/T 2329.4-2011 分组通信数据网(PTDN)体系架构 第4部分:路由
【YD通讯标准】 分组通信数据网(PTDN)体系架构 第4部分:路由
- YD/T 2329.4-2011
- 现行
标准号:
YD/T 2329.4-2011
标准名称:
分组通信数据网(PTDN)体系架构 第4部分:路由
标准类别:
通信行业标准(YD)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf下载大小:
1.92 MB
点击下载
标准简介:
YD/T 2329.4-2011.The technical architecture for packet telecommunication data network (PTDN) part 4:routing.
1范围
YD/T 2329.4规定了分组通信数据网(PTDN)的路由机制,包括了PTDN网络的路由寻址要求、路由架构以及路由模型。
YD/T 2329.4适用于PTDN网络和相关的网络设备。
2术语、 定义和缩略语
2.1术语和定义
下列术语和定义适用于本文件。
2.1.1
不面向连接Connectionless Packet Switched
一种端到端通信的工作方式,不需要有建立通信连接、通信、拆除通信连接3个过程。通信中沿途节点设备通过目的网络地址实现数据分组的转发。
2.1.2
链路层Link Layer
OSI 7层模型中的一个功能层,完成点到点的数据通信,包括:成帧、链路复用和可靠性传输。
2.1.3
网络层Network Layer
OSI 7层模型中的一个功能层,完成端到端的数据通信,具有面向连接和不面向连接两种工作方式。
2.1.4
路由Routing
网络节点设备的功能,只存在于不面向连接的工作方式中,根据网络地址实现数据分组的转发。
2.1.5
红蓝路由Red and Blue Routing
PTDN网络中从源节点到目的节点之间的两条完全独立的路由。除了源和目的节点外,红蓝路由之间没有重合的节点和链路。
2.1.6
地址Address
部分标准内容:

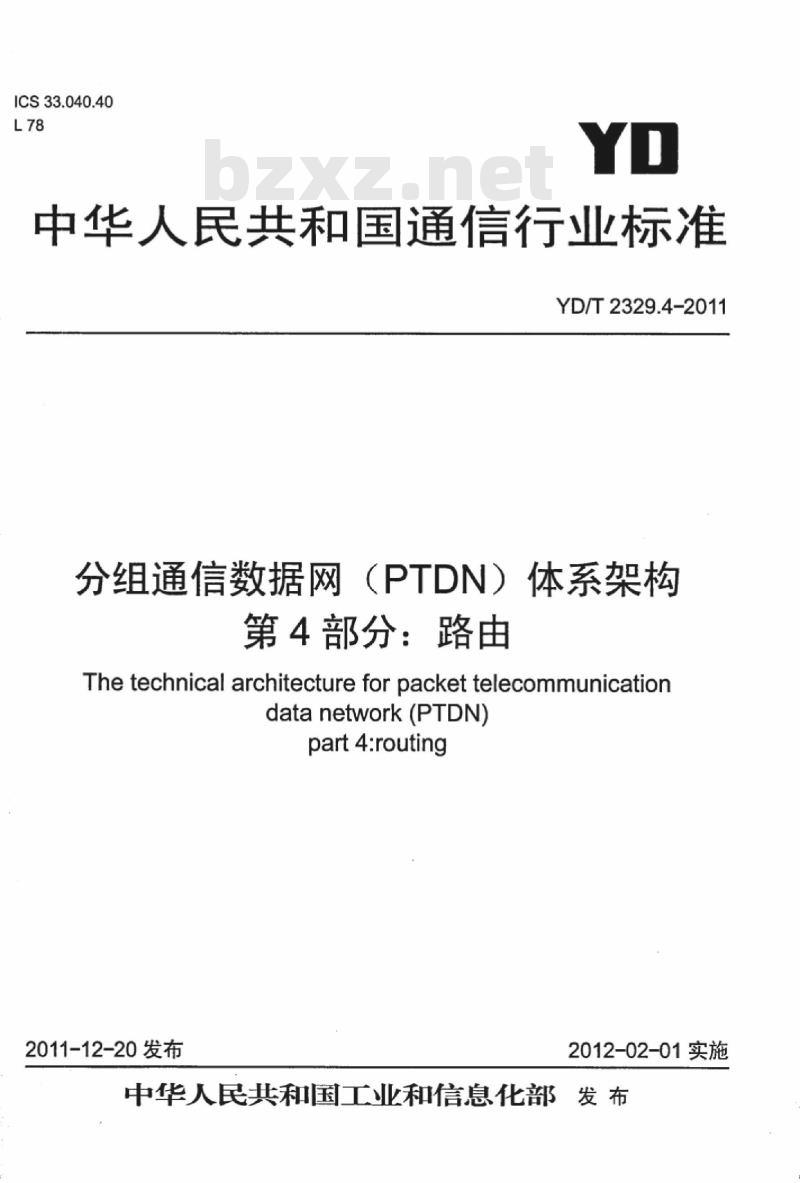

中华人民共和国通信行业标准
YD/T2329.4-2011
分组通信数据网(PTDN)体系架构第4部分:路由
The technical architecture for packet telecommunicationdatanetwork(PTDN)
part 4:routing
2011-12-20发布
2012-02-01实施
中华人民共和国工业和信息化部发布前

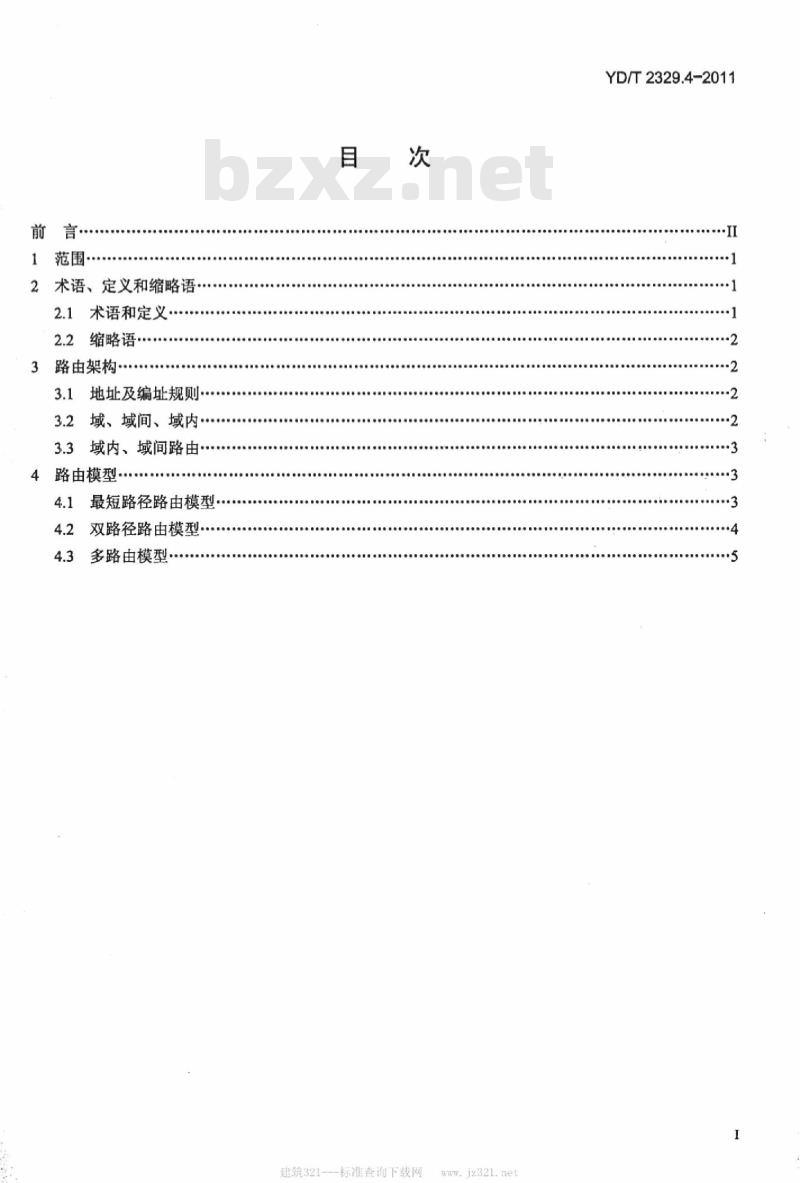

1范围
2术语、定义和缩略语
2.1术语和定义·
2.2缩略语
3路由架构·
3.1地址及编址规则
3.2域、域间、域内…。
3.3域内、域间路由*·
4路由模型
最短路径路由模型
双路径路由模型·
多路由模型
建筑321---标准查询下载网
YD/T2329.4-2011
YD/T2329.4-2011

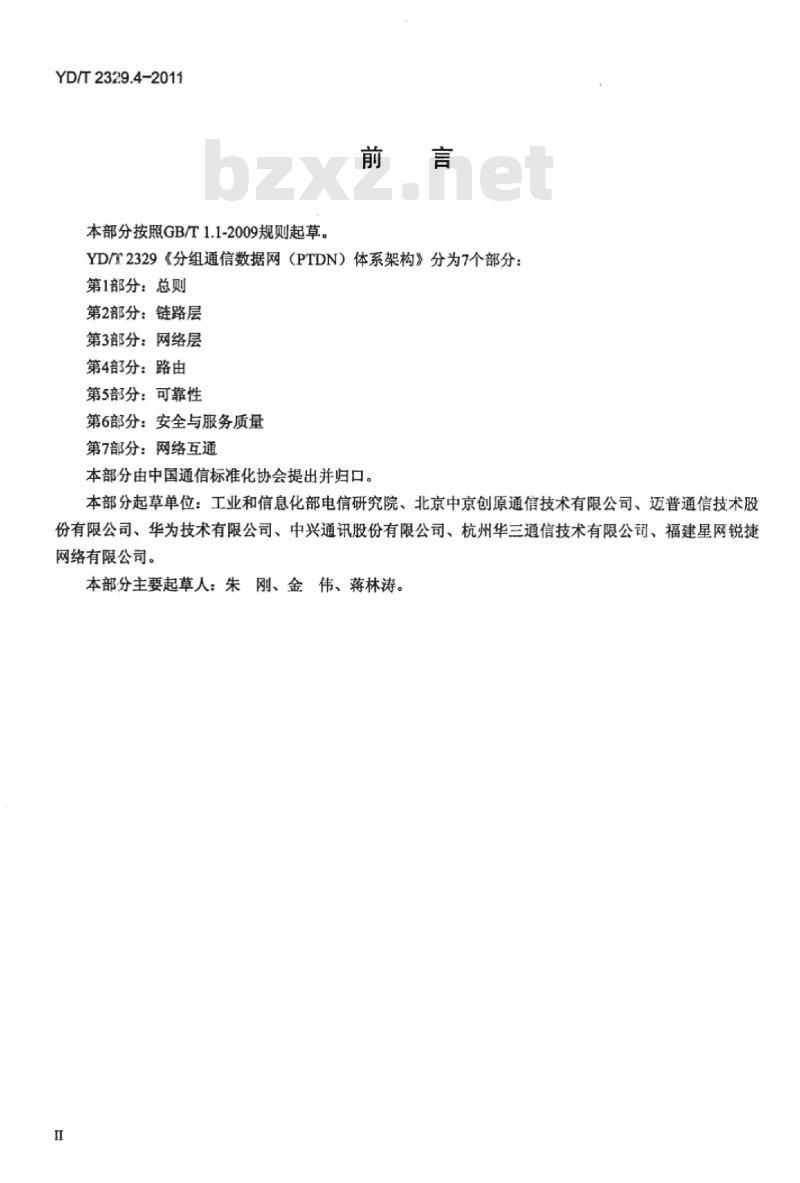

本部分按照GB/T1.1-2009规则起草。前言
YD/T2329《分组通信数据网(PTDN)体系架构》分为7个部分:第1部分:总则
第2部分:链路层
第3部分:网络层
第4倍3分:路由
第5部分:可靠性
第6部分:安全与服务质量
第7部分:网络互通
本部分由中国通信标准化协会提出并归口。本部分起草单位:工业和信息化部电信研究院、北京中京创原通信技术有限公司、迈普通信技术股份有限公司、华为技术有限公司、中兴通讯股份有限公司、杭州华三通信技术有限公司、福建星网锐捷网络有限公司。
本部分主要起草人:朱刚、金伟、蒋林涛。I

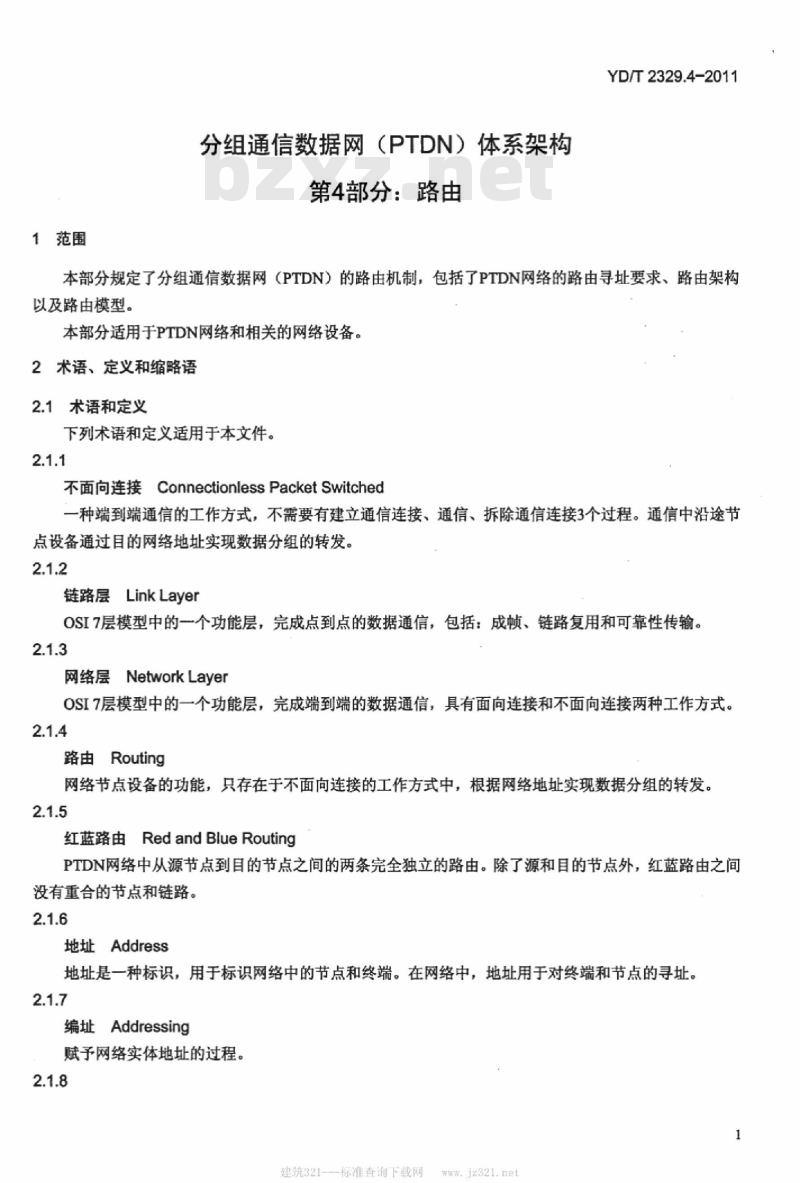

1范围
分组通信数据网(PTDN)体系架构第4部分:路由
YD/T2329.4-2011
本部分规定了分组通信数据网(PTDN)的路由机制,包括了PTDN网络的路由寻址要求、路由架构以及路由模型。
本部分适用于PTDN网络和相关的网络设备。2术语、定义和缩略语
2.1术语和定义
下列术语和定义适用于本文件。2.1.1
不面向连接ConnectionlessPacketSwitched一种端到端通信的工作方式,不需要有建立通信连接、通信、拆除通信连接3个过程。通信中沿途节点设备通过目的网络地址实现数据分组的转发,2.1.2
链路层LinkLayer
OSI7层模型中的一个功能层,完成点到点的数据通信,包括:成顿、链路复用和可靠性传输。2.1.3
网络层NetworkLayer
OSI7层模型中的一个功能层,完成端到端的数据通信,具有面向连接和不面向连接两种工作方式。2.1.4
路由Routing
网络节点设备的功能,只存在于不面向连接的工作方式中,根据网络地址实现数据分组的转发。2.1.5
红蓝路由RedandBlueRouting
PTDN网络中从源节点到目的节点之间的两条完全独立的路由。除了源和目的节点外,红蓝路由之间没有重合的节点和链路。
地址Address
地址是一种标识,用于标识网络中的节点和终端。在网络中,地址用于对终端和节点的寻址。2.1.7
编址Addressing
赋予网络实体地址的过程。
建筑321---标准查询下载网
YD/T2329.4-2011

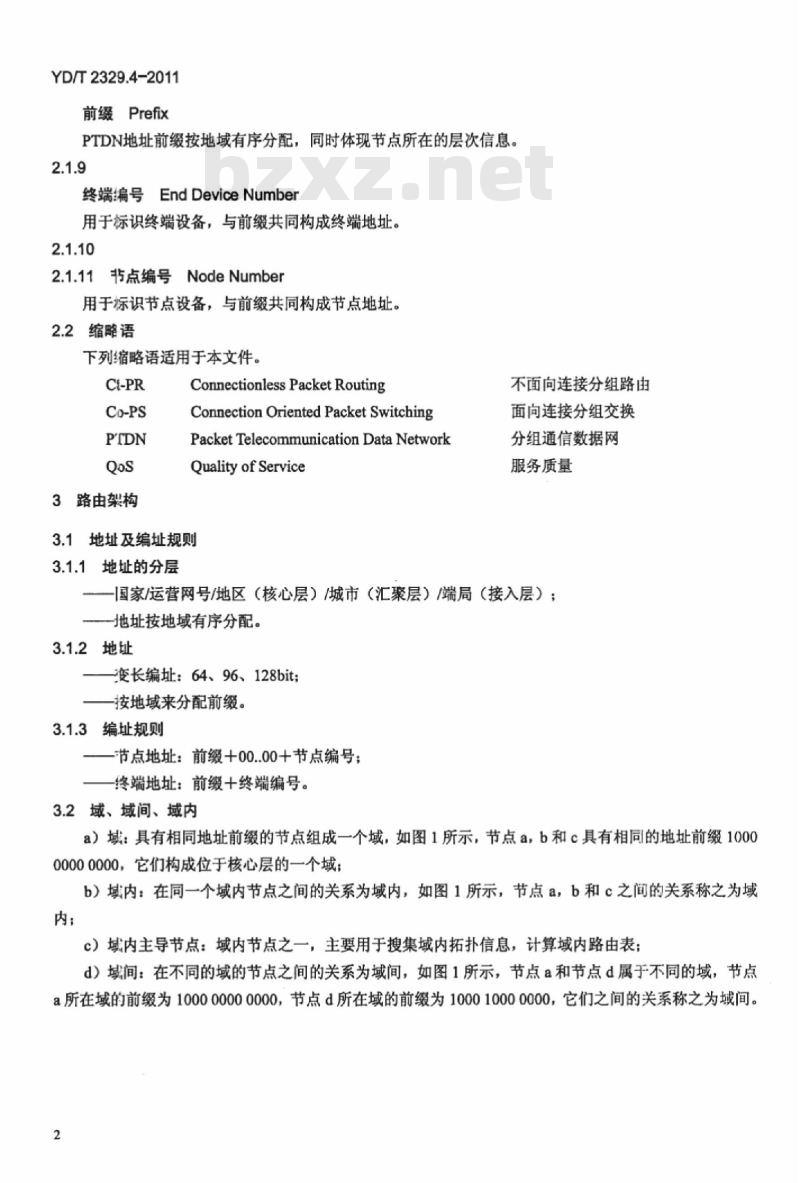

前缓Prefix
PTDN地址前按地域有序分配,同时体现节点所在的层次信息,2.1.9
终端编号EndDeviceNumber
用于标识终端设备,与前缀共同构成终端地址。2.1.10
2.1.11点编号NodeNumber
用于标识节点设备,与前缀共同构成节点地址。2.2缩略语
下列缩宿略语适用于本文件。
3路由架构
Connectionless Packet RoutingConnection Oriented Packet SwitchingPacketTelecommunicationData NetworkQualityof Service
3.1地址及编址规则
3.1.1地址的分层
不面向连接分组路由
面向连接分组交换
分组通信数据网
服务质量
一国家/运营网号/地区(核心层)/城市(汇聚层)/端局(接入层):一地址按地域有序分配。
3.1.2地址
变长编址:64、96、128bit:
一按地域来分配前缀。
3.1.3编址规则
一节点地址:前缀十00..00十节点编号:一终端地址:前缀十终端编号。3.2域、域间、域内
a)域:具有相同地址前缀的节点组成一个域,如图1所示,节点a,b和c具有相同的地址前缀100000000000,它们构成位于核心层的一个域:b)域内:在同一个域内节点之间的关系为域内,如图1所示,节点a,b和c之间的关系称之为域内:
c)域内主导节点:域内节点之一,主要用于搜集域内拓扑信息,计算域内路由表:d)域间:在不同的域的节点之间的关系为域间,如图1所示,节点a和节点d属于不同的域,节点a所在域的前缀为100000000000,节点d所在域的前缀为100010000000,它们之间的关系称之为域间。2
3.3域内、域间路由
3.3.1拓扑的建立
100010001000xx
100010000000xX
100010002000
图1PTDN中的域、域内和域间概念PTDN网络域内拓扑的建立包括如下几个步骤:YD/T2329.4-2011
根据网络规划,人工配置节点地址、链路优先级以及链路的数据速率,并将配置好节点地址的节点联入网络:
加入的节点和与其直接相连接的节点通过链路层控制响应命令交换节点位置、层次信息以及链路信息,如果相邻节点分属不同域,则根据节点地址的前缀结构,确定相邻节点的关系(同层节点、上级层节点、下级层节点)及其连接关系:节点将自身的地址信息和链路信息在域内广播。3.3.2路由
PTDN工作于不面向连接的工作方式时,依据路由设备中的路由表完成PTDN报文转发,即根据PTDN分组顿头中的目的地址查询路由设备中的路由表,并根据此路由将报文转发至下一跳。域内路由根据不同的应用场景,提供3种不同的路由模型,包括最短路由模型、双路由模型和多路由模型。
域间路由通过域内路由协议,在域内交换域间路由信息:通过域间路由协议的域间部分(类似EBGP),在域间的边界节点之间交换前缀信息。4路由模型
4.1最短路径路由模型
4.1.1拓扑建立
域内节点和与其直接相连接的节点通过链路层控制响应命令交换节点位置、层次信息以及链路信息。如果相邻节点分属不同域,则根据节点地址的前缀结构,确定相邻节点的关系(同层节点、上级层节点、下级层节点)及其连接关系。
建筑321-一标准查询下载网
YD/T2329.4-2011
节点将自身的地址信息和链路信息在域内广播。4.1.2最短路径
域内最短路径是一种确定性路由。PTDN网络通过域内指定主导节点和域内广播机制,确定域内最短路由,根据建立的域内拓扑,通过控制命令生成域内最短路径转发表。域内最短路径要求是从源节点到目的节点的路由为最短,用来作为判定准则的路由费用计算应该考虑链路带宽、链路权重等多重因素。域内最短路径要求从源节点到目的节点是双向同路,即保证源节点和目的节点之间的上行和下行路径由相同的节点和链路组成。
在正常工作期间:域内最短路径是唯一的,并能够提供资源保障。如果域内最短路径失效,则资源保障也同时失效。
4.2双路径路由模型
双路径路由模型是一种能够提供资源保障的确定性路由模型。双路径路由要求是从源节点到域内自的节点提供两条完全独立的路由,红路由和蓝路由。这两条先全独立的路由除了源和目的节点外,之间没有重合的节点和链路。双路径路由要求是双向同路的,即保证源节点和目的节点之间的上行和下行路径由相同的节点和链路组成。
双路径路由模型不能保证所提供的两条完全独立的路由是最短路由。PTDN网络任何源节点到目的节点的红,蓝路由是唯一和确定的。双路径路由模型中的红、蓝路由的生成由拓扑建立、耳图分解和转发表生成3个步骤组成。4.2.1拓扑建立
域内节点和与其直接相连接的节点通过链路层控制响应命令交换节点位置、层次信息以及链路信息。如果相邻节点分属不同域,则根据节点地址的前缀结构确定相邻节点的关系(同层节点、上级层节点、下级层节点)及其连接关系。
节点将自身的地址信息和链路信息在域内广播。4.2.2耳图分解
域内主导节点完成域内拓扑信息搜集之后,基于网络拓扑进行耳图分解。将一个网络域的图表示为:G=(V,E),V表示域内的节点集合,E表示域内的链路集合。无向图G=(V,E)能够被分解为链路不重叠的一组路径的有序集合D-{Po;PiPr-1),这些路径被称为耳图,其满足如下条件:
一P。是一个简单的环;
注:简单的含义是在路径的任意两节点之间没有环。一Pr(t>0)是一条简单的路径,其两端节点属于(P,j)可能也是一个简单环。
将一个网络拓扑分解为耳图的步骤主要如下:a)构造最小生成树:
b)以先根次序为最小生成树各节点编号:4
YD/T2329.4-2011
c)对于不在最小生成树中的边,用它两端节点的最低共同祖先为其编号,根据这个编号将不在树中的边按升序排列,然后为这些不在树中的边分配耳图号;d)为最小生成树中的边分配耳图号。4.2.3双路径转发此内容来自标准下载网
域内主导节点,基于耳图分解的结果,计算红路由转发表和蓝路由转发表。双路径路由模型根据数据分组头的定义,沿着红路由或者蓝路由转发数据分组。当红路由或者蓝路由失效时,PDTN网络中将根据可靠性机制,完成红、蓝路由之间的保护倒换,保证PTDN网络中的数据分组转发以及质量保障。4.3多路由模型
4.3.1拓扑建立
域内节点和与其直接相连接的节点通过链路层控制响应命令交换节点位置、层次信息以及链路信息。如果相邻节点分属不同域,则根据节点地址的前缀结构,确定相邻节点的关系(同层节点、上级层节点、下级层节点)及其连接关系。
节点将自身的地址信息和链路信息在域内广播。4.3.2多路由
网络出现节点、链路故障或资源不足,最短路径模型或者双路径路由模型失效时,将采用多路由模型来维持节点之间的通信。
多路由模型不要求从源节点到目的节点的加权路由为最短,也不要求从源节点到目的节点是双向同路。
多路由模型不具有资源保障功能,通过域内路由发现机制,多重路由模型保留所有发现的路由,并按照每条路由的费用函数从小到大排列。其中费用最少的路由放入激活的转发表,如果第一条路由出现问题,则把第二条路由放入激活的转发表,以此类推。
建筑321---标准查询下载网中华人民共和国
通信行业标准
分组通信数据网(PTDN)体系架构第4部分:路由
YD/T2329.4-2011
人民邮电出版社出版发行
北京市崇文区夕照寺街14号A座
邮政编码:100061
版权所有
不得翻印
本书如有印装质量问题,请与本社联系电话:(010)67114922
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
