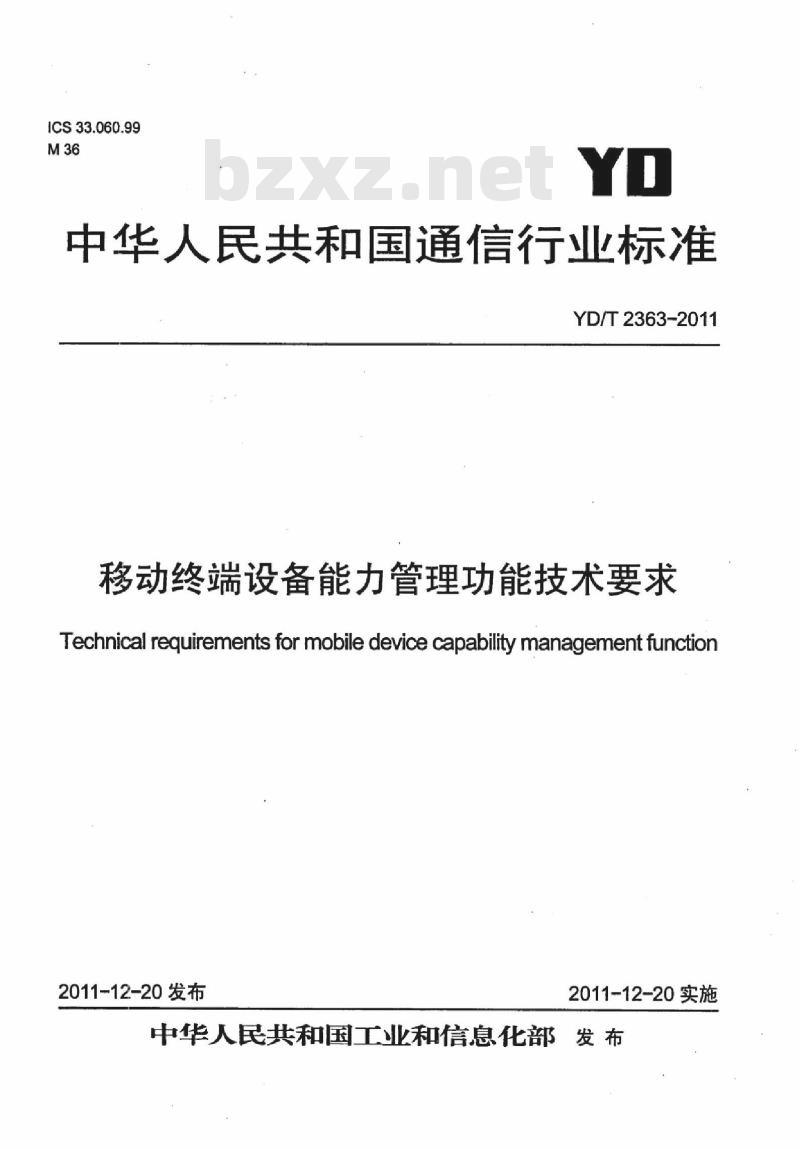

ICS33.060.99
中华人民共和国通信行业标准
YD/T2363-2011
移动终端设备能力管理功能技术要求Technical requirements for mobile device capability management function2011-12-20发布
2011-12-20实施
中华人民共和国工业和信息化部发布前言·
1范围·
2规范性引用文件·
3术语、定义和缩略语·
3.1术语和定义
3.2缩略语
设备能力管理对象系统架构·
系统架构·
5.2功能组件描述
5.3接口描述
6.设备能力管理框架·
6.1设备能力概述…
6.2设备能力状态机和原语
标准的设备能力管理对象
7.1管理对象的定义和描述
7.2DDF适用性·
8设备能力管理对象·
管理对象定义
设备能力管理对象的参数
9来自DPE词汇表的属性组和设备能力定义.10管理对象的相关行为
Bxec命令语义
10.2管理对象对设备能力状态的管理.·10.3同步结果上报
10.4使用通用通知机制的异步结果上报10.5DCMO结果代码·
10.6DCMO的通知类型
附录A（资料性附录）应用场景描述次
建筑321---标准查询下载网
YD/T2363-2011
YD/T2363-2011

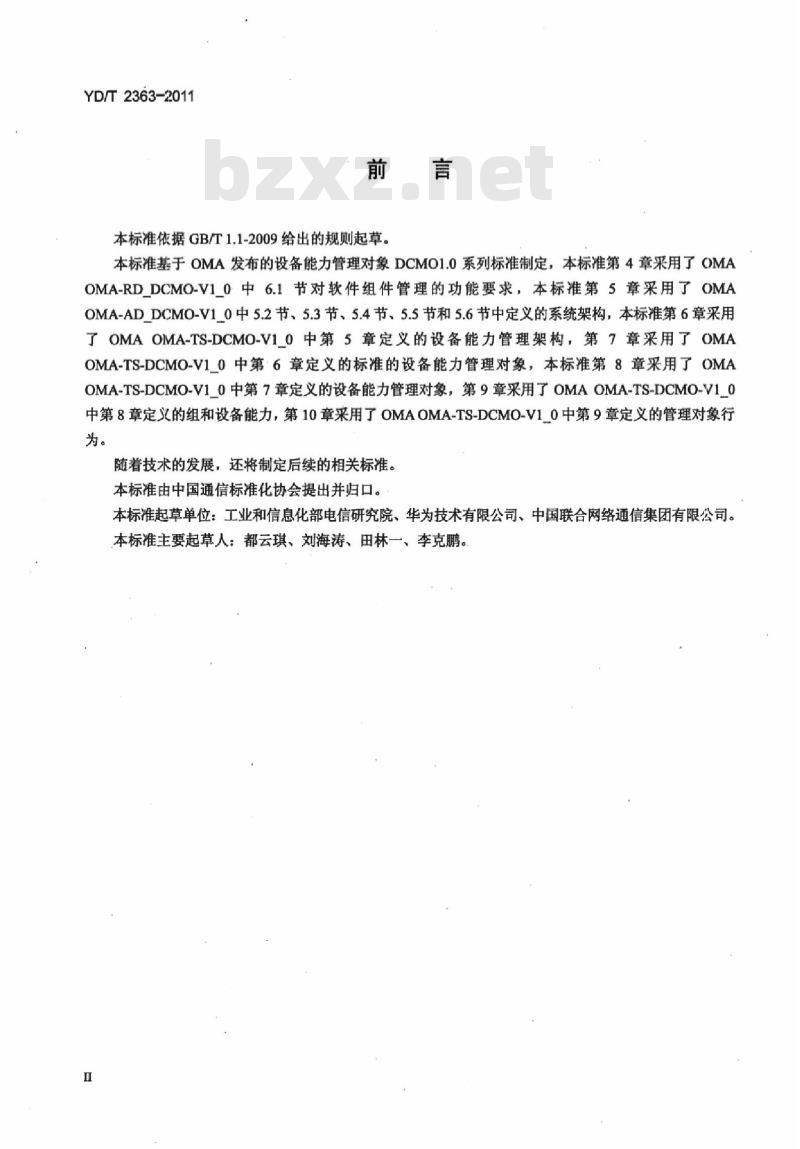

本标准依据GB/T1.1-2009给出的规则起草。本标准基于OMA发布的设备能力管理对象DCMO1.0系列标准制定，本标准第4章采用了CMAOMA-RDDCMO-V1_0中6.1节对软件组件管理的功能要求，本标准第5章采用了OMAOMA-ADDCMO-V10中5.2节、5.3节、5.4节、5.5节和5.6节中定义的系统架构，本标准第6章采用了OMAOMA-TS-DCMO-V10中第5章定义的设备能力管理架构，第7章采用了OMAOMA-TS-DCMO-V1_0中第：6章定义的标准的设备能力管理对象，本标准第8章采用了OMAOMA-TS-DCMO-V1_0中第7章定义的设备能力管理对象，第9章采用了OMAOMA-TS-DCMO-V10中第8章定义的组和设备能力，第10章采用了OMAOMA-TS-DCMO-V10中第9章定义的管理对象行为。
随着技术的发展，还将制定后续的相关标准。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司、中国联合网络通信集团有限公司。本标准主要起草人：都云琪、刘海涛、田林一、李克鹏。I

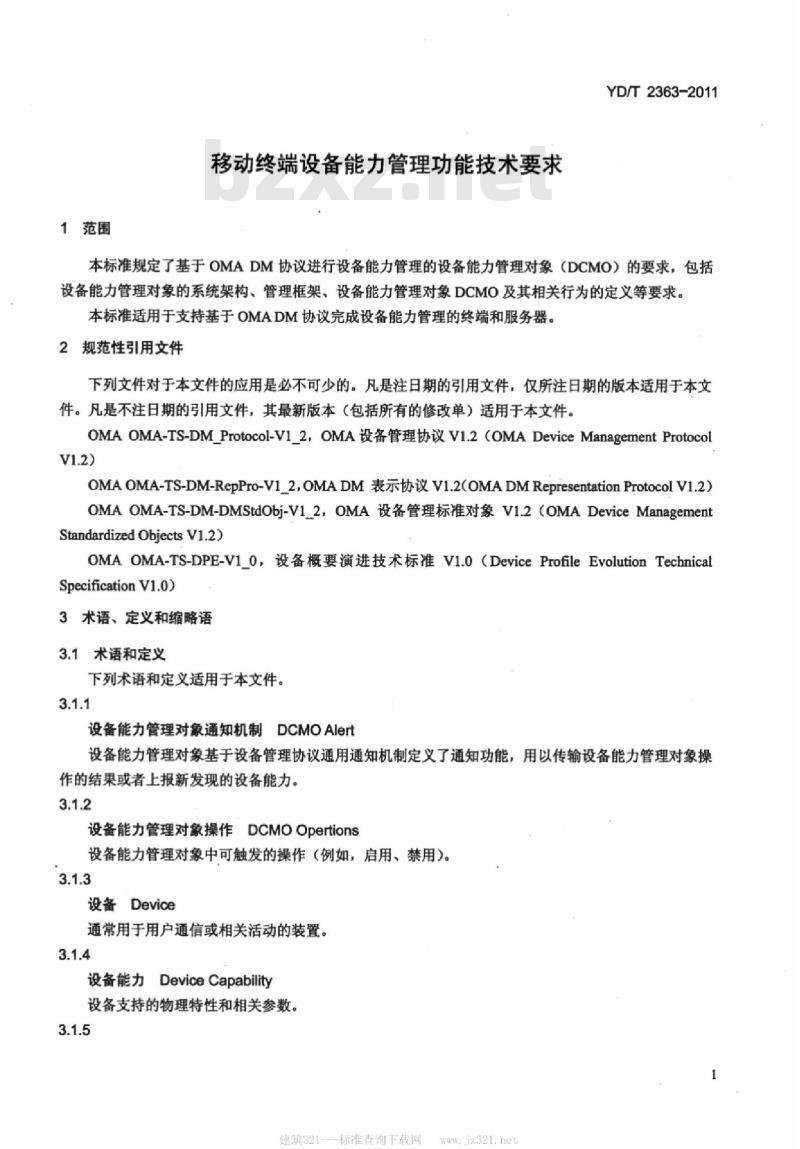

1范围
移动终端设备能力管理功能技术要求YD/T2363-2011
本标准规定了基于OMADM协议进行设备能力管理的设备能力管理对象（DCMO）的要求，包括设备能力管理对象的系统架构、管理框架、设备能力管理对象DCMO及其相关行为的定义等要求。本标准适用于支持基于OMADM协议完成设备能力管理的终端和服务器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。OMAOMA-TS-DMProtocol-V12，OMA设备管理协议V1.2（OMADeviceManagementProtocolV1.2)
OMAOMA-TS-DM-RepPro-V1_2,OMADM表示协议V1.2(OMADM Representation ProtocolV1.2)OMAOMA-TS-DM-DMStdObj-V1_2，OMA设备管理标准对象V1.2（OMADeviceManagementStandardized Objects V1.2)
OMAOMA-TS-DPE-V1_O，设备概要演进技术标准V1.0（DeviceProfileEvolutionTechnicalSpecification V1.0)
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
设备能力管理对象通知机制DCMOAlert设备能力管理对象基于设备管理协议通用通知机制定义了通知功能，用以传输设备能力管理对象操作的结果或者上报新发现的设备能力。3.1.2
设备能力管理对象操作DCMOOpertions设备能力管理对象中可触发的操作（例如，启用、禁用）。3.1.3
设备Device
通常用于用户通信或相关活动的装置。3.1.4
设备能力DeviceCapability
设备支持的物理特性和相关参数。3.1.5
建筑321--标准查询下载网
YD/T2363-2011

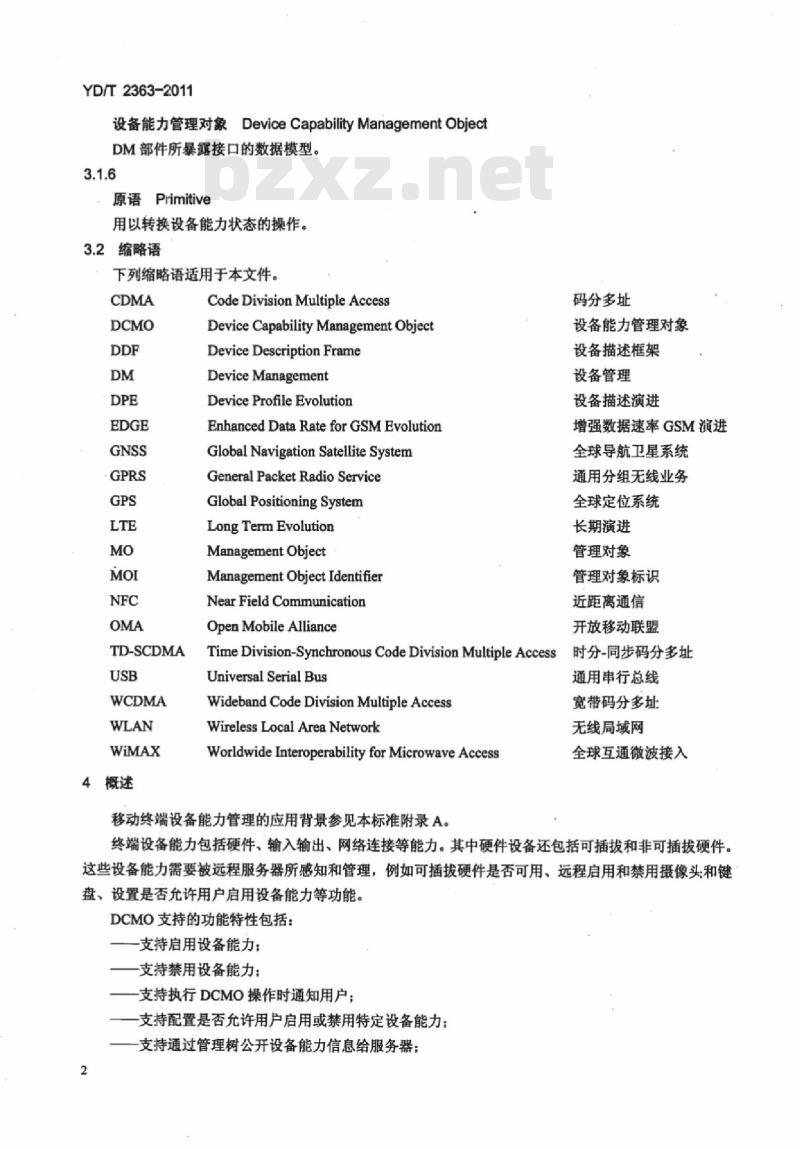

设备能力管理对象DeviceCapabilityManagementObjectDM部件所暴露接口的数据模型。3.1.6
原语Primitive
用以转换设备能力状态的操作。3.2缩略语
下列缩略语适用于本文件。
TD-SCDMA
4概述
Code Division Multiple AccessDevice Capability Management ObjectDevice Description Frame
Device Management
Device Profile Evolution
Enhanced Data Rate for GSMEvolutionGlobal Navigation Satellite SystemGeneral Packet Radio ServiceGlobal Positioning System
Long Term Evolution
Management Object
Management Object IdentifierNearField Communication
Open Mobile Alliance
TimeDivision-Synchronous CodeDivisionMultipleAccessUniversal Serial Bus
Wideband Code Division Multiple AccessWireless Local Area Network
WorldwideInteroperabilityforMicrowaveAccess移动终端设备能力管理的应用背景参见本标准附录A。码分多址
设备能力管理对象
设备描述框架
设备管理
设备描述演进
增强数据速率GSM演进
全球导航卫星系统
通用分组无线业务
全球定位系统
长期演进
管理对象
管理对象标识
近距离通信
开放移动联盟
时分-同步码分多址
通用串行总线
宽带码分多址：
无线局域网
全球互通微波接入
终端设备能力包括硬件、输入输出、网络连接等能力。其中硬件设备还包括可插拔和非可插拔硬件。这些设备能力需要被远程服务器所感知和管理，例如可插拔硬件是否可用、远程启用和禁用摄像头：和键盘、设置是否允许用户启用设备能力等功能。DCMO支持的功能特性包括：
一支持启用设备能力：
一支持禁用设备能力；
支持执行DCMO操作时通知用户；支持配置是否充许用户启用或禁用特定设备能力：支持通过管理树公开设备能力信息给服务器：2
一支持指示设备能力是否可移除以及当前是否附着在终端：一-支持上报DCMO操作结果给服务器。5设备能力管理对象系统架构
5.1系统架构
设备能力管理对象系统架构如图1所示。DCMO客户端
处理DCMO操作
处理DCMO通知
设备能力数据
DM客户端
图注：
此使能部件定义的模块
非此使能部件定义的模块
DCMO-1
DCMO-2
不在此使能部件定义范围内的内部接口接口
其他使能部件定义的接口
图1设备能力管理对象系统架构
5.2功能组件描述
5.2.1设备能力管理对象客户端（DCMOClient）DCMO服务器
DM服务器
YD/T2363-2011
设备能力管理对象客户端是一个逻辑实体，用于执行设备能力管理操作命令，来根据接收到的命令对终端上的设备能力进行管理。设备能力管理客户端同时还负责将DCMOAlert上报给服务器。5.2.2设备能力管理对象服务器（DCMOServer）设备能力管理对象服务器是一个逻辑实体，用于下发设备能力管理操作命令，或是接收来自于设备的上报指令。当设备能力管理操作完成时，或者是新的设备能力被发现时，这些事件需要通过DCMOAlert机制上报。
5.2.3设备管理客户端（DMClient）设备管理客户端是一个逻辑实体，用于执行设备管理操作命令。设备管理客户端能够访问设备能力管理对象，这样，设备管理服务器就能够进行管理操作。设备管理客户端还能够通过GenericAlert机制上报管理操作的结果给设备管理服务器。设备能力管理对象（DCMO）是用于表征设备能力信息的管理树，能够用于暴露可移除的设备能力。5.2.4设备管理服务器（DMServer）设备管理服务器是一个逻辑实体，用于下发设备管理操作命令，或是接收来自于设备的上报指令。5.2.5设备能力数据（DeviceCapabilityData）设备能力数据是存储在设备上的内部能力数据，可以被用于不同的管理目的。3
建筑321---标准查询下载网
YD/T2363-2011
5.3接口描述
5.3.1DCMO-1接口
这一接口是由DCMO客户端暴露给其他部件，例如DCMO客户端，用于执行DCMO操作。通过这一接口，DCMOServer可以启用、禁用设备能力。DCMO操作通过底层的DM一1接口来传递。5.3.2DCMO-2接口
这一接口是由DCMO服务器暴露给其他部件，例如DCMO客户端，用于发送DCMO操作执行结果。通过这一接口，DCMOServer可以接收DCMO操作的结果，或者是接收设备上新能力的通知。DCMO操作通过底层的DM一1接口来传递。5.3.3DM-1接口
这一接口是由DM业务引擎来定义的，它提供一个接口，使DM服务器可以发送管理操作给DM客户端，DM客户端可以发送状态响应和通知给DM服务器。6设备能力管理框架
6.1设备能力概述
本标准中，设备能力指设备的物理特性以及相关的参数、输入输出特性以及网络连接特性，比如：拍照功能、内存、显示屏、键盘、USB端口、蓝牙、铃音、WLAN等等。详细的设备能力分类和表示见第8章。
与设备能力相关的元数据包括能力属性名，所属类别和能力描述。元数据的值见CMAOMA-TS-DPE-V1_O中定义的DPE词汇表。6.2设备能力状态机和原语
原语触发设备能力从一个状态到另一个状态的转换。设备内部操作和状态转换应是原子态的。也就是说，如果状态转换失败，DCMO客户端应返回操作并确保设备能力保持先前的状态。设备能力应为下列状态之一：
启用状态；
禁用状态。
其中禁用状态包括临时禁用状态和强制禁用状态。临时禁用状态是指终端和服务器都可以执行启用操作：而强制禁用状态是指只有服务器可以执行启用操作。在DCMO的设计中是通过服务器配置“DenyUserEnale”为“True”来限制用户启用设备能力来达到强制禁用功能：如果服务器配置“DenyUserEnable”为“False”则仅临时禁用设备能力，用户可以自行启用。在终端在处理逻辑上，如果判断出当前设备能力的状态是启用状态、设备能力管理操作是临时禁用操作，则临时禁用该设备能力，设备能力的状态迁移至临时禁用状态。如果判断出当前设备能力的状态是临时禁用状态、设备能力管理操作是启用操作，则启用该设备能力，设备能力的状态迁移至启用状态。授权的DCMO客户端或者DCMO服务器能够执行Enable/Disable（启用/禁用）原语，原语描述见表1。
终端在执行管理操作，进行状态转换时，需要判断管理操作的发起方。如果判断出所述设备能力管理操作来自终端、当前设备能力的状态是强制禁用的状态，则设备能力管理操作无效。如果判断出所述设备能力管理操作是来自设备管理服务器、设备能力的状态是强制禁用状态、设备能力管理操作是启用操作，则启用该设备能力，设备能力的状态迁移至启用状态。4
Enable（启用）
Disable（禁用）
表1Enable/Disable原语描述
YD/T2363-2011
应用前状态应用后状态支持要决这个原语用来启用设备的某项能力（使之处于可用状态）
这个原语用来禁用设备的某项能力（时期处于不可用状态）
图2给出了状态转换。
启用状态
Disable
Enable
禁用状态
图2设备能力状态机
“启用”状态，指设备能力被启用。该状态下，设备能力（包括已连接到设备的可插拨设备能力）是可以使用的。DCMO客户端应支持该状态。“禁用”状态，指设备能力被禁用。该状态下，设备能力不可用。DCMO客户端应支持该状态。7标准的设备能力管理对象
7.1管理对象的定义和描述
管理对象是可以通过OMADM协议进行管理操作的实体。管理对象可以小到一个整数值，也可以复杂如背景图片、屏保或安全证书。OMADM协议不关心管理对象里面的具体内容，对节点值的处理是透明的。
OMADM管理对象是由OMADM设备描述框架（DDF）来定义的。设备描述框架给出了设备的详细信息。可是，由于描述比较抽象，有时让人难以理解，因而使得了解特定的对象结构成为一项颇花费时间的工作。
为了能比较容易地快速理解一个管理对象的组织方式和用途，本标准中使用了一种简化的方框图来描述管理对象，同时也使用了一些特征字符，其中一些是用来指示节点的出现次数。这些主要是借鉴了XML语言的DTD语法。表2给出了这些特征字符和它们的定义。表2特征字符定义
特征字符
一次或者多次出现
不出现或者多次出现
不出现或者仅出现1次
如果没有使用这些特征字符，那么缺省的出现次数为一次。DDF中对于未命名的方框还需要个相应的图形标识。这些方框充当着占位符，当实际运行中用到这些节点时它们会被相应的信息所实例化。这些未命名的方框用小写的斜体字母表示，例如x。方框图中的每个方框都对应着一个节点，方框中的文字则是节点的名称。如果一个方框的文字为x则意味着在DDF中节点的名字是未知的，会在实际运行时给出。对于管理对象的节点来说，其所有祖先节点的名称组成了该节点的URI。管理对象的方框图中不会出现节点的实际参数或者数据。管理对象的方框图表示见OMAOMA-TS-DM-DMStdObj-V1_2。7.2DDF适用性
建筑321--标准查询下载网
YD/T2363-2011免费标准下载网bzxz
本标准中对设备能力管理对象的描述是标准化的要求，但描述中也包含了大量描述性内容，用来增强可读性或者用来举例。还有一些描述性内容则是给出了在实际应用中的一些限制，例如ZeroOrMore和OneOreMore元素，包括以下内容：一所有XML的注释，例如“”一DDF描述中不会包含RTProperties元素和/或它的子元素，但实际实现管理对象时可以包含它们：如果描述中使用DefaultValue元素给出了叶子节点的缺省值，那么在具体实现时应为该元素提供合适的取值。如果在节点的描述中有DefaultValue元素，那么该元素在实现时也应出现，但可以有不同的值：
一对于元素Man、Mod、Description和DFTitle，它们的取值都是描述性的，只是用来示例；一对于内部节点：Ext和BearerParams，具体实现时可以根据情况在它们下面添加子节点；一AccessType元素的内容在具体实现时可以扩充；—如果AccessType元素中有下列取值：Copy、Delete、Exec、Get和Replace，那么它们在具体实现时一定不能移除；
一如果AccessType元素中有值：Add，但具体实现只支持固定数目的子节点，那么该值在具体实现时可以移除：
一具体实现时可以用ZeroOrN或者OneOrN来代替ZeroOrMore或者OneOreMore元素，对于N在具体实现要给出合适的值。
节点定义中的Status（状态）定义指示客户端是否应支持该节点。如果状态是“Required”，那么客户端在支持其父节点的前提下应支持该节点。8设备能力管理对象
8.1管理对定义
图3给出了设备能力管理对象的定义，该定义为参考性要求。Property
Group?
Description?
Attached?
Enabled
DCMOConfig
Operations
DenyUserEnable?
NotifyUser？
Enable
Disable
图3设备能力管理对象
8.2设备能力管理对象的参数
设备能力管理对象包括如下参数：alstatus aTree Occurrencel
Required
ZeroOrMore
Format
YD/T2363-2011
Min Access Types
该内部节点聚合了某一个设备能力的设备能立相关参数，对于每项需要管理的设备能力，都有一个对应的DCMO。DCMO服务器可以通过控制设备能力管理对象中存储的设备能力相关信息，实现对终端设备对应设备能力的管理。
DCMO实例出现次数为ZeroOrMore，其含义是在DCMO不被终端支持或者没有设备能力需要管理的情况下，DCMO实例不出现。如果DCMO被终端支持且有设备能力需要被管理时，则终端上至少有个DCMO实例被创建，具体创建的个数根据需要被管理的设备能力的个数来决定。终端根据管理要求创建DCMO实例时，需要分别获取对应设备能力的相关信息，并分别映射到DCMO管理树中的相关节点上。后续DCMO服务器可以管理每个DCMO实例中存储的信息或执行相关的管理操作，实现对终端设备能力的远程管理。该节点的类型应为DCMO的管理对象标识（MOI)：“rm:oma:mo:oma-dcmo:1.0\。/Property
E Stamus Tree oceurrence Format.Required
Min Acceas Types.
该叶子节点给出了设备能力的标识，用以唯一的标识该设备能力，见OMAOMA-TS-DPE-V1_0的“DPE词汇列表”。
/Group
status ee Tree Occurence e Format Min Access Types.Optional
ZeroOrOne
该节点指定了属性组名称，这些名称在第9章OMAOMA-TS-DPE-V1_O的“属性组”中定义，是一组设备能力的总称。
/Description
status
Optional
Tree Occurrence
ZeroOrOne
该叶子节点给出了对该设备能力的描述信息。/Attached
x Status .
Required
Tree Occurrence
ZeroOrOne
el sMin Access T ypes
Format
aMin. Access Typesk
该叶子节点指示可插拔（即可移除）设备能力是否可被移除和是否连接到终端设备上。如果该叶子节点存在，代表设备能力已被移除，如果节点值取“True”，那么设备能力对应的附件与终端设备是连接的，否则对应的附件已与终端设备分离。在实现上，终端设备检测到自身中发生变化的能力信息，并根据检测到的变化能力信息在设备管理树中维护相应的设备能力管理对象。终端设备可以通过实时监控检测自身中的能力信息情况来检测到发生变化的能力信息，或者是在接收到外界发送的用于触发终端设备刷新扫描自身能力信息情况的指令时，通过对自身中的能力信息情况进行刷新扫描来检测到发生变化的能力信息。而对设备能力管理对象的更新包括增加、修改和删除。终端根据检测到的新增加、变化的或移除的能力的相关信息，基于设备能力管理对象的预定义设备描述框架在设备管理树中生成、修改或移除对应7
建筑321---标准查询下载网
YD/T2363-2011
的设备能力管理对象。这部分终端设备的能力信息主要是指终端设备上可插拔的硬件能力信息。/Enabled
ncei Format.a Min. Acess Types suaus.. Tre Oceurence
Required
该叶子节点用于指示设备能力当前状态信息，而不管设备能力对应的附件是否连接。如果取值为“True”，那么设备能力处于“启用”状态，否则处于“禁用”状态。“Attached”特性独立于“Enabled”特性。因此“Enabled”节点可以取值“True”而“Attached”节点取值“False”。这意味着由于相应的附件还没有连接到设备上，设备能力还不能用，但一旦连接上就可以用。
/DCMOConfig
re oceurenceFomat Min. Aces types Stanus
Required
ZeroOrOne
该内部节点下面给出了该设备能力的各项配置参数。/DCMOConfig/DenyUserEnable Stuatus
Required
Tree Occurrence
ZeroOrOne
Format
aMin Access Types
该叶子节点指示了用户能否启用某项设备能力。如果该节点不存在或者取值为“False”，用户可以启用某项设备能力，若节点存在而且取值为“True”则意味着用户不能启用。/DCMOConfig/NotifyUser
Staus
Optional
Tree Occurrence Format
MinAccess Types
ZeroOrOne
该叶子节点指示了当执行“启用”或者“禁用”原语时是否告知用户操作结果。如果节点不存在或者取值为“False”，那么将不会告知用户，否则告知用户。/Operations
Stanus
Tree Occurrence Format
Recuired
该节点为可针对该设备能力执行操作的父节点。/Operations/Enable
oMin Access Types
I& Tree OceuntenceI. FomatMin Access types Status
Required
该节点由服务器下发的Exec命令操作，用来触发执行针对设备能力的“启用”操作，使得设备能力从“禁用”状态转换到“启用”状态。/Operations/Disable
Status
Required
Tree Occurrence
Format
MinAccessTypes
该节点由服务器下发的Exec命令操作，用来触发执行针对设备能力的“禁用”操作，使得设备能力从“启用”状态转换到“禁用”状态。/Operations/Ext
status
Tre occurence. Format. Min Access rypes Optional
ZeroOrOne
YD/T2363-2011
该节点给出了一个Operations管理子树可以扩展的分支，厂商可以予以永久或者暂时的扩展。类似这样的Ext子树在DCMO中很多地方都可以出现，用来扩展厂商特定的参数。不过，厂商的扩展绝对不能在这些Ext子树之外进行。
/Ext
stee ocerenco
Optional
ZeroOrOne
sMinAccess ypes
本节点给出了一个管理子树可以扩展的分支，厂商可以予以永久或者暂时的扩展。类似这样的Ext子树在DCMO中很多地方都可以出现，用来扩展厂商特定的参数。不过，厂商的扩展绝对不能在这些Ext子树之外进行。
9来自DPE词汇表的属性组和设备能力定义在DPE词汇表（见OMAOMA-TS-DPE-V1_O）中，设备能力分为以下4类：一硬件
-IO输入输出
-软件
本标准用于管理前3类设备能力，特别是支持6.2节中所定义原语的设备能力。表3给出了DPE词汇表（见OMAOMA-TS-DPE-V1O）中定义的可被DCMO规范管理的设备能力，其中网络连接主要是指分组域的网络连接能力。
表3属性组及设备能力定义
性通能力
外部存储
扬声器
连接（Tethering）接入
音频输入代码器
被接入
输入附件
输出附件
串行端口
并行端口
用于启用或者禁用移动存储卡/盘用于启用或者禁用显示屏
用于启用或者禁用照相功能
用于启用或者禁用扬声器
用于启用或者禁用该设备到其他设备的连接用于启用或者禁用音频输入代码器用于启用或者禁用其他设备连接到该设备的能力用于启用或者禁用键盘
用于启用或者禁用输入附件
用于启用或者禁用输出附件
用于启用或者禁用USB端口
用于启用或者禁用申行端口
用于启用或者禁用并行端口
用于启用或者禁用GPS功能
用于启用或者禁用GNSS功能
用于启用或者禁用蓝牙连接
用于启用或者禁用WLAN连接
用于启用或者禁用红外连接
用于启用或者禁用WCDMA连接
用于启用或者禁用GPRS连接
