【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网增强型高速分组接入(HSPA+)lub 接口技术要求 第1部分:总则

.ICS33.060.99
中华人民共和国通信行业标准
YD/T2507.1-2013
2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）
lub接口技术要求
第1部分：总则
2GHz TD-SCDMA digital cellularmobile telecommunication network-HSPA+-lubinterfacetechnicalrequirementPart1:generalaspects
(3GPP TS 25.430 v9.0.0, UTRAN Iub interface: General aspects and principles, NEQ)2013-04-25发布
2013-06-01实施

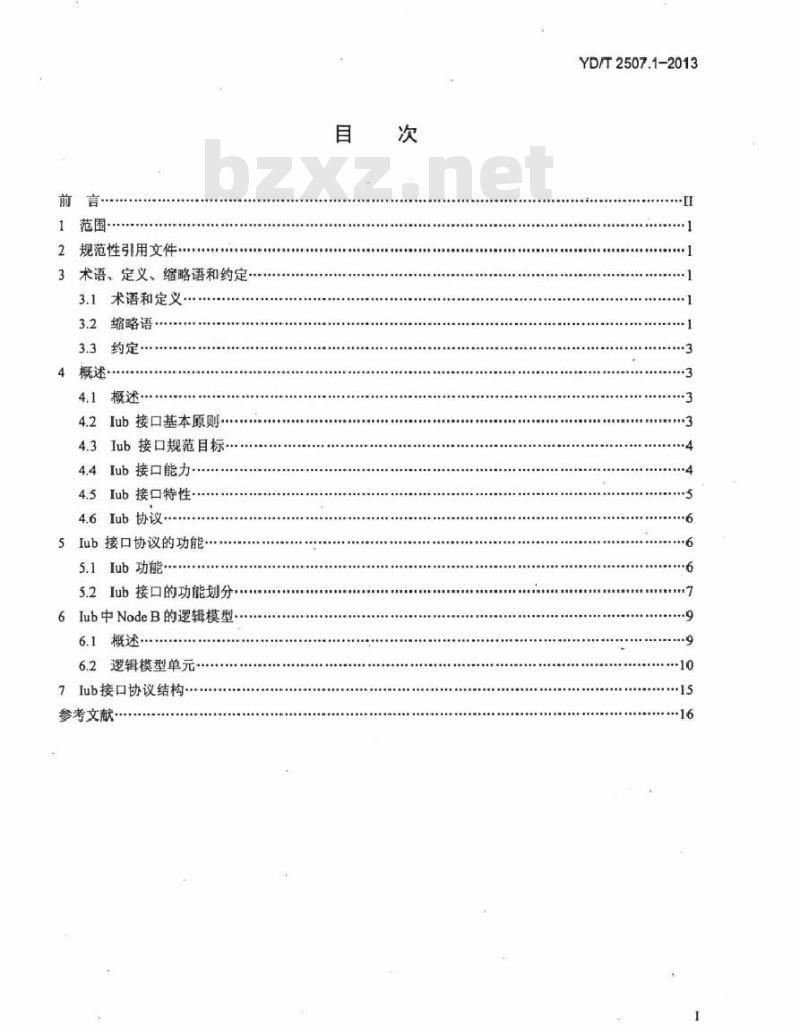

中华人民共和国工业和信息化部发布前言·
1范围··
2规范性引用文件
3术语、定义、缩略语和约定·
3.1术语和定义
3.2缩略语
3.3约定·
4概述·
4.1概述·
4.2ub接口基本原则
4.3Iub接口规范目标
4.4Iub接口能力·
4.5Iub接口特性·
4.6Iub协议·
5Iub接口协议的功能
5.1lub功能
5.2Iub接口的功能划分·
6ub中NodeB的逻辑模型.
6.1概述·
6.2逻辑模型单元*
7Iub接口协议结构
参考文献
YD/T2507.1-2013
YD/T2507.1-2013

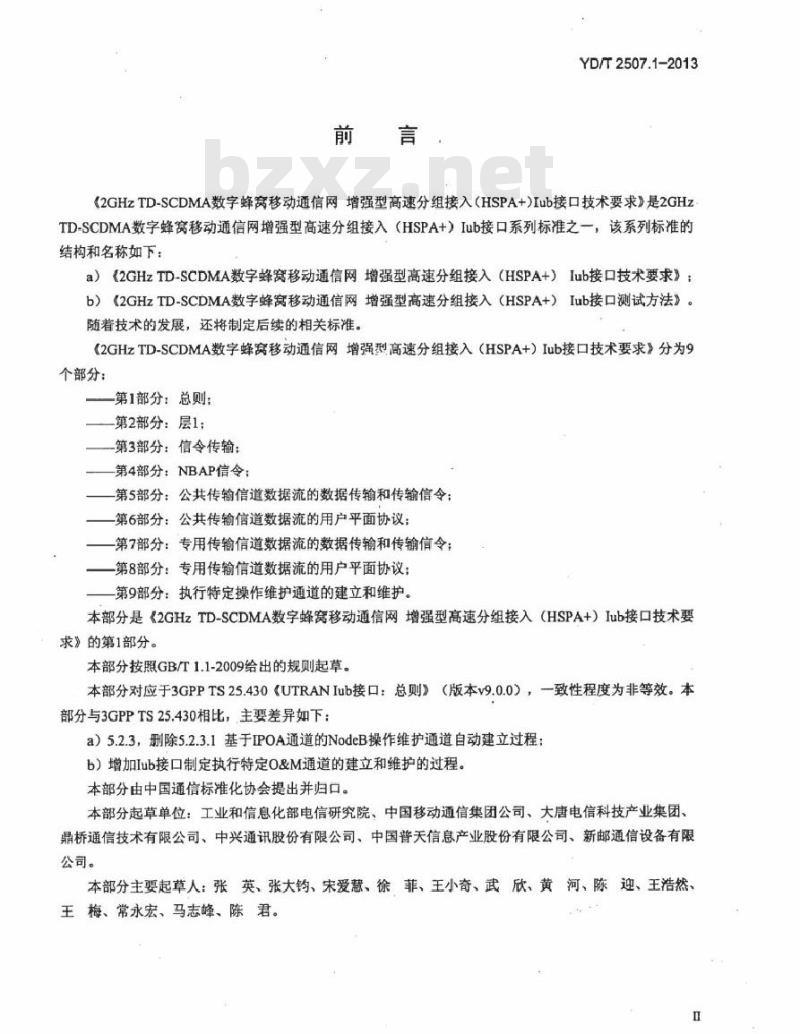

《2GHzTD-SCDMIA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求》是2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口系列标准之一，该系列标准的结构和名称如下：
a）《2GHzTD-SCDMA数字蜂宽移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求》：b）《2GHzTD-SCDMA数字蜂宽移动通信网增强型高速分组接入（HSPA+）Iub接口测试方法》。随着技术的发展，还将制定后续的相关标准。《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求》分为9个部分：
一第1部分：总则：
一第2部分：层1：
一第3部分：信令传输：
一第4部分：NBAP信令：
一第5部分：公共传输信道数据流的数据传输和传输信令：一第6部分：公共传输信道数据流的用户平面协议：第7部分：专用传输信道数据流的数据传输和传输信令：第8部分：专用传输信道数据流的用户平面协议：第9部分：执行特定操作维护通道的建立和维护。本部分是《2GHzTD-SCDMA数字蜂宽移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求》的第1部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分对应于3GPPTS25.430《UTRANIub接口：总则》（版本v9.0.0），一致性程度为非等效。本部分与3GPPTS25.430相比，主要差异如下：a）5.2.3，删除5.2.3.1基于IPOA通道的NodeB操作维护通道自动建立过程；b）增加Iub接口制定执行特定O&M通道的建立和维护的过程。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、大唐电信科技产业集团、鼎桥通信技术有限公司、中兴通讯股份有限公司、中国普天信息产业股份有限公司、新邮通信设备有限公司。
本部分主要起草人：张英、张大钧、宋爱慧、徐菲、王小奇、武欣、黄河、陈迎、王浩然、王梅、常永宏、马志峰、陈君。1范围

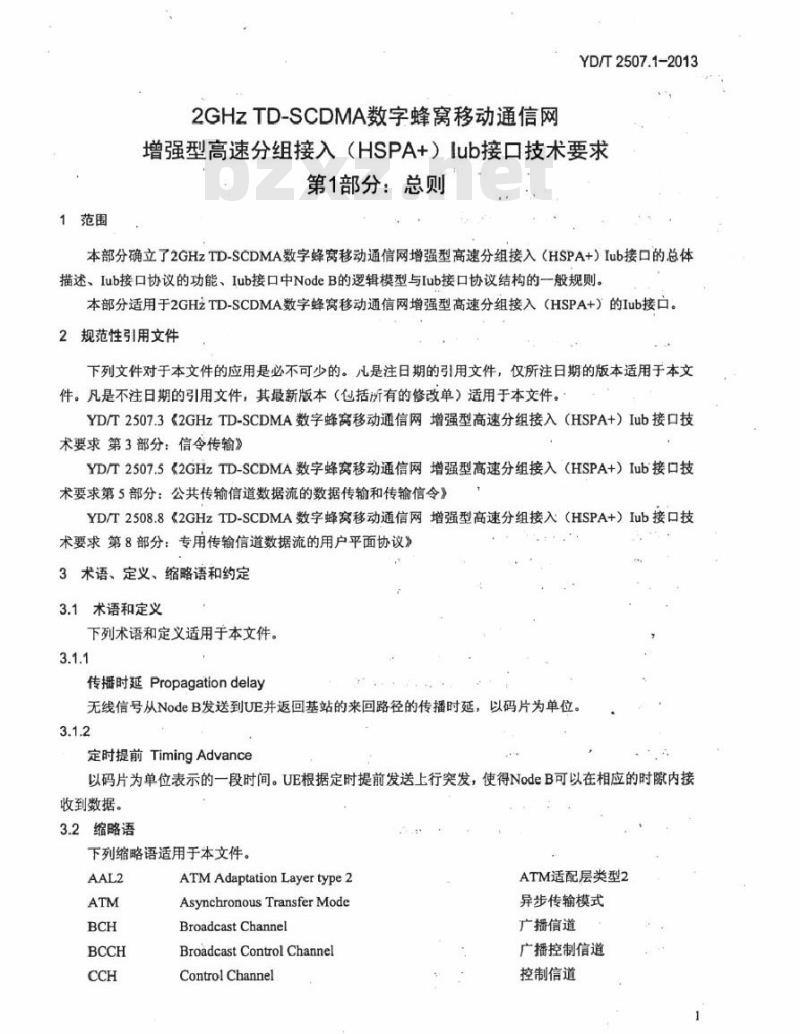

2GHzTD-SCDMA数字蜂窝移动通信网YD/T2507.1-2013
增强型高速分组接入（HSPA+）lub接口技术要求第1部分：总则
本部分确立了2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口的总体描述、Iub接口协议的功能、Iub接口中NodeB的逻辑模型与lub接口协议结构的一般规则。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）的Iub接口2规范性引用文件
下列文件对于本文件的应用是必不可少的。儿是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2507.3《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求第3部分：信令传输》
YD/2507.5《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）ub接口技术要求第5部分：公共传输信道数据流的数据传输和传输信令》YD/T2508.8《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求第8部分：专用传输信道数据流的用户平面协议》3术语、定义、缩略语和约定
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
传播时延Propagationdelay
无线信号从NodeB发送到UE并返回基站的来回路径的传播时延3.1.2
定时提前TimingAdvance
以码片为单位表示的一段时间。UE根据定时提前发送上行突收到数据。
3.2缩略语
下列缩略语适用于本文件。
ATMAdaptationLayertype2
AsynchronousTransferMode
BroadcastChannel
BroadcastControl Channel
Control Channel
以码片为单位
使得NodeB可以在相应的时隙内接ATM适配层类型2
异步传输模式
广播信道
广播控制信道
控制信道

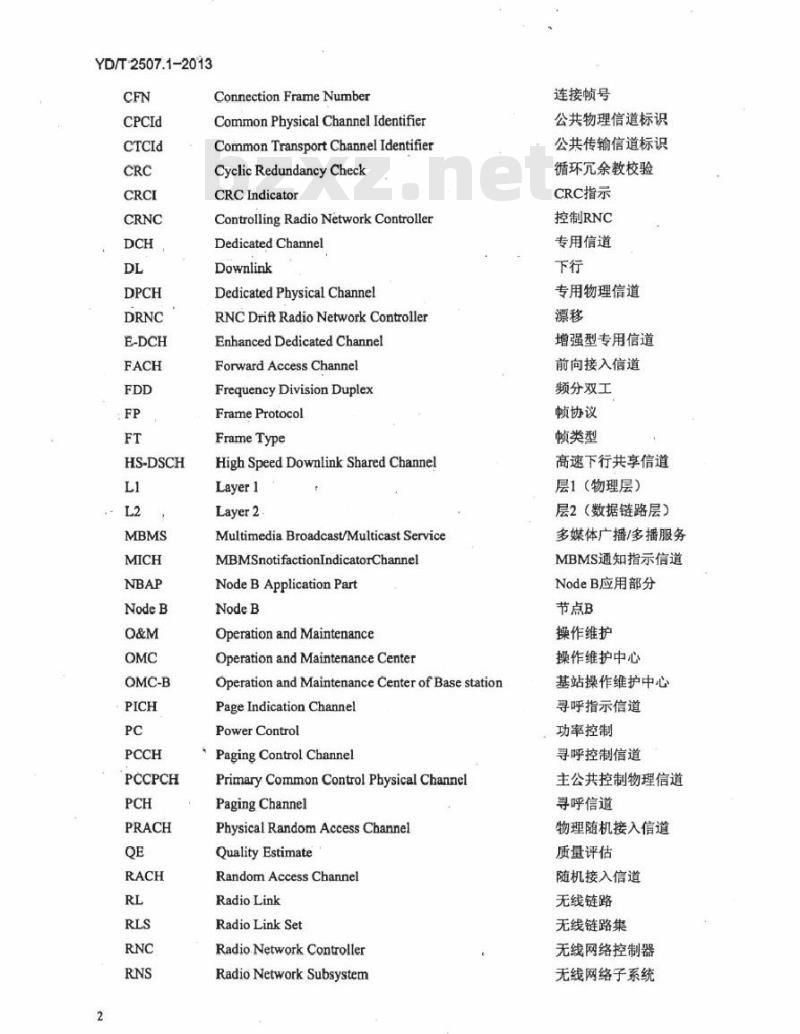

YD/T2507.1-2013
HS-DSCH
PCCPCH
ConnectionFrameNumber
CommonPhysicalChannel IdentifierCommon Transport Channel IdentifierCyclic Redundancy Check
CRCIndicator
ControllingRadioNetworkControllerDedicated Channel
Downlink
Dedicated Physical Channel
RNCDriftRadioNetworkControllerEnhanced Dedicated Channel
Forward Access Channel
FrequencyDivision Duplex
FrameProtocol
FrameType
High Speed Downlink Shared ChannelLayer1
Layer2
MultimediaBroadcast/MulticastServiceMBMSnotifactionIndicatorChannelNodeBApplicationPart
OperationandMaintenance
Operation and Maintenance CenterOperationand Maintenance Centerof Base stationPage Indication Channel
PowerControl
Paging Control Channel
PrimaryCommonControl Physical ChannelPaging Channel
Physical RandomAccess ChannelQualityEstimate
RandomAccessChannel
Radio Link
Radio Link Set
Radio.Network Controller
RadioNetwork Subsystem
连接顿号
公共物理信道标识
公共传输信道标识
循环亢余教校验
CRC指示
控制RNC
专用信道
专用物理信道
增强型专用信道
前向接入信道
频分双工
顿协议
顿类型
高速下行共享信道
层1（物理层）
层2（数据链路层）
多媒体广播/多播服务
MBMS通知指示信道
NodeB应用部分
节点B
操作维护
操作维护中心
基站操作维护中心
寻呼指示信道
功率控制
导呼控制信道
主公共控制物理信道
寻呼信道
物理随机接入信道
质量评估
随机接入信道bZxz.net
无线链路
无线链路集
无线网络控制器
无线网络子系统
3.3约定
Radio Resource Control
Synchronization Channel
RNC Serving Radio Netiwork ControllerTransportBlock
TransportBlock Set
TimeDivision Duplex
TransportFormatCombination
TransportFomatCombinationIndicatorTransportFormatCombination SetTransport Format Indicator
Tranisport Format Set
Timeof Arrival
Transmit Power Control
Transmission Time Interval
UTRANCellIdentifier
UserDatagram Protocol
UserEquipment
Uplink
Universal Mobile Telecommunication SystemUniversalTerrestrial RadioAccessNetwork为了描述规范，将采用下列约定：YD/T2507.1-2013
无线资源控制
同步信道
传输块
传输块集
时分双工
传输格式组合
传输格式组合指示
传输格式组合集
传输格式指示
传输格式集
到达时间
发射功率控制
传输时间间隔
UTRAN小区标识
用户数据报协议
用户设备
上行链路
通用移动通信系统
通用陆地无线接入网
过程：当指规范中的过程时，过程名称的每个单词的首字母为大写，并在其后增加“过程”词，例如：RadioNetworkLayer过程：一消息：当指规范中的消息时，消息名称的单词的所有字母都为大写，并在其后增加“消息”词，例如：RADIOLINKSETUPREOUEST消息：慎：当指规范中的控制或数据慎时，控制或数据顿名称的单词的所有字母都为大写，并在其后增加“控制/数据顿”，例如：DCH传输顿。4概述
4.1概述
RNC和NodeB之间的接口称为Iub接口。4.2lub接口基本原则
Iub接口规范的基本原则如下：
支持GSM/GPRSAbis接口和lub接口间的传输共享。-RNC和NodeB间的功能划分的选项应尽量少。-Tub以NodeB的逻辑模型为依据。NodeB控制一定数量的小区并且能够在这些小区中添加/删除无线链路，3
YD/T2507:1-2013
在Iub接口上，NodeB的任何物理结构或内部协议均不可见，因此将来引入新技术时，将不会受到过多的限制。
lub只支持NodeB的逻辑O&M
一在Iub中应尽量避免功能的复杂性。进一步的优化方案可能在标准的后续版本中添加。一lub的功能划分应考虑在不同类型信道间频繁切换的可能性。4.3lub接口规范目标
Iub接口规范应有利于如下方面：不同厂商的RNC和NodeB之间的互联互通。lub接口无线网络功能和传输网络功能的分离以有利于未来技术的引入。一标准化Iub接口操作和过程。
一通过其他厂家RNC提供的路由，OMC-B可以与本厂家NodeB进行特定操作维护。标准化的lub部分包括：
a）用户数据传输。，
b）处理用户数据的信令。
c）NodeB的逻辑O&M。
d）执行特定O&M通道的建立和维护。注：有可能通过与Iub接口一样的传输承载传翰实现相关的O&M接口，这样底层的传输机制需要标准化。O&M接口的应用层在UTRAN标准化的范围以外。如果O&M接口使用与Iub接口一样的传输承载，传输层需要参考3GPPTS25.442和YD/T2507.3《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求》第3部分：信令传输》
4.4lub接口能力
4.4.1与无线应用相关的信令
Iub接口允许RNC和NodeB之间协商无线资源，如增加和删除NodeB控制的小区，以支持UE和SRNC间专用连接上的通信。控制广播信道的信息和在广播信道上传送的信息也属于这个范围。此外，还包括NodeB和RNC之间的逻辑O&M（参见3GPPTS25.401）4.4.2lubDCH数据流
：Iub接口提供RNC与NodeB之间上行和下行DCH顿的传送方法。一个IubDCH数据流对应一条DCH传输信道上承载的数据。
在UTRAN中，一个DCH数据流通常对应一条双向的传输信道。虽然TFS分别对两个方向的DCH进行配置，并且DCH可能在一个方向上TFS中的TF会被配置为O比特传送格式，但DCH在UTRAN中总是被当作双向传输信道来对待。因此，Uu接口上两条方向相反的单向DCH传输信道可以映射到UTRAN的一条或两条DCH传输信道上。
4.4.3lubRACH数据流
Iub接口提供RNC与NodeB之间上行RACH顿的传送方法。一个RACH数据流对应一条RACH传输信道上承载的数据。
4.4.4lubFACH数据流
YD/F2507:1-2013
Iub接口提供RNC与NodeB之间下行FACH顿的传送方法。一个FACH数据流对应于一条FACH传输信道上承载的数据。
4.4.5lubPCH数据流
Iub接口提供RNC与NodeB之间PCH顿的传送方法。一个PCH数据流对应一条PCH传输信道上承载的数据。
4.4.6..lubHS-DSCH数据流
Iub接口提供RNC与NodeB之间HS-DSCH数据帧的传送方法，一个HS-DSCH数据流对应一个UE的一个MAC-d数据流。一个UE可有多个HS-DSCH数据流。4.4.7lubE-DCH数据流
Iub接口提供RNC与NodeB之间E-DCH数据顿的传送方法。一个E-DCH数据流对应一个UE的一个MAC-d数据流。一个UE可有多个E-DCH数据流。另外，接口提供如下功能：
-RNC向SRNC指示HARQ重传次数的方法（见YD/T2507.8（2GHzTD-SCDMA数字蜂宽移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求第8部分：专用传输信道数据流的用户平面协议》）：
一为了重排目的，NodeB向SRNC指示NodeB增加的CFN和子顿号（见YD/T2507.8《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求第8部分：专用传输信道数据流的用户平面协议》）。4.5lub接口特性
4.5.1lub数据流的映射
一个IubDCH数据流由一个传输承载传递。除了协同DCHs（coordinatedDCHs）情况之外，每个DCH数据流必须在Iub接口上建立一个传输承载。如果采用协同DCHs，一组协同DCHs将复用到同一个传输承载上。
一个IubRACH数据流由一个传输承载传递。对于一个小区中的每个RACH，都必须在Iub接口上建立一个传输承载。
一个IubFACH数据流由一个传输承载传递。对于一个小区中的每个FACH，都必须在Iub接口上建立一个传输承载。为了将MBMS共享传输承载的情况除外，Iub接口上为不同小区的多个FACH只建立一个传输承载。
-HS-DSCH
一个IubHS-DSCH数据流由一个传输承载传递。对于每个HS-DSCH数据流，都必须在Iub接口上建立一个传输承载。
一个IubE-DCH数据流由一个传输承载传递。对于每个E-DCH数据流，都必须在Iub接口上建立1为了方便使用者对照阅读及编写者维护后续版本，本标准（本部分）的章条号与所对应的3GPP标准保持一致。5
YD/T2507.1-2013
一个传输承载。
一个IubPCH数据流由一个传输承载传递。4.6lub协议
无线网络层和传输层有着明显的区分，因此，无线网络信令、Iub数据流与数据传输和业务处理是区分开来的，如图1所示。资源和业务的处理由传输信令来控制。传输信令由Iub接口上的信令承载来传送。无线
网络层
传输层
5lub接口协议的功能
5.1lub功能
Iub接口的功能如下。
，a）Iub传输资源的管理。
无线信令
信令承载
传输信令
Iub数
数据传输
图1lub接口无线网络协议和传输的划分b）NodeB的逻辑操作维护，包括：lub链路管理：
一小区配置管理：
无线网络性能测量：
一资源事件管理：
一公共传输信道管理：
一无线资源管理：
无线网络配置校准。
c）执行特定O&M的信息传输。
！d）系统信息管理。
e）公共信道的业务管理：
准入控制：
-功率管理：
数据传送：
测量报告。
f)专用信道的业务管理：
无线链路管理：
无线链路监视：
信道分配/取消：
功率管理；
测量报告：
专用传输信道管理：
数据传送。
g）共享信道的业务管理：
信道分配/取消：
-功率管理；
传输信道管理：
一动态物理信道分配：
无线链路管理：
数据传送。
h）定时和同步管理：
一传输信道同步（顿同步）
-NodeB与RNC间的节点同步：
NodeB与NodeB间的节点同步。
5.2lub接口的功能划分
5.2.1lub传输资源的管理
YD/T2507.1-2013
下层的传输资源（AAL2和UDP/IP传输承载）由RNC来建立和控制。功能的具体要求应符合传输层相关标准：
-YD/T2507.3《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求第3部分：信令传输》。YD/T2507.5<2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求第5部分：公共传输信道数据流的数据传输和传输信令》：YD/T2507.8《2GHzTD-SCDMA数字蜂宽移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求第8部分：专用传输信道数据流的用户平面协议》。5.2.2NodeB的逻辑操作维护
逻辑操作维护是与逻辑资源（信道、小区等）的控制相关的信令：这些逻辑资源由RNC控制，但在物理实现上由NodeB来完成。操作维护过程在物理上由NodeB实现将会影响到某些逻辑资源，要求RNC和NodeB之间需要进行信息交换。所有用于支持这些信息交换的消息归类为逻辑操作维护，它构成了Iub接口上NBAP的组成部分。
5.2.2.1NodeB硬件资源的处理
由NodeB执行的NodeB逻辑资源到硬件资源的映射，主要用于Iub数据流和无线接口的发送和接收YD/T2507.1-2013
5.2.3实现相关操作维护的传送
Iub接口支持实现相关的操作维护（ImplementationSpecificO&M）信息的传送。在Iub接口制定执行特定O&M通道的建立和维护的基本流程和标准，目的是通过特定消息，实现不同厂家NodeB和RNC之间高效地交换O&M通道、业务信道以及交换通道等相关参数信息，克服此前需要手工配置该类参数导致的效率低下、可靠性较差等弊端，从而提高NodeB的部署效率、降低运营维护难度。
作为Iub接口标准化的一部分，O&M通道的建立和维护标准通过定义特定的消息和流程，来传递O&M通道等必须的参数、链路的分配情况等，从而解决本厂商OMC通过其他厂家的RNC来控制本厂家的NodeB，保证同一个设备厂家OMC对自身厂家NodeB有效的网络管理。逻辑拓扑结构如图2所示。
MCJORNC回换
图2逻辑拓扑结构
RNC作为RAN系统的控制中心，可以连接不同厂家的NodeB，标准定义了NodeB和RNC在特定的操作维护通道中，传递的消息和相关流程，如图2中粗线条所示。在Iub接口为ATM方式下，RNC具有两个功能，一是执行逻辑操作维护功能，另一功能是在NodeB和OMC之间提供透明传输通道。而在IP方式下，RNC完成对NodeB的逻辑操作维护的功能。5.2.4：系统信息管理
系统信息是由CRNC发给NodeB的。CRNC也可以要求NodeB自动建立和更新某些NodeB相关的系统信息。系统广播信息的调度由CRNC来完成。调度信息总是由CRNC发给NodeB，NodeB按照所提供的调度参数发送其收到的系统信息。CRNC也可以要求NodeB根据提供的调度参数自动建立和更新某些NodeB相关的系统信息。
5.2.5公共信道的业务管理
YD/T2507.1-2013
公共信道由RNC控制。典型的如对RACH和FACH信道的控制、对广播控制信道上广播信息的控制，以及在寻呼信道上发送信息的控制和请求。5.2.6专用信道的业务管理
此功能用于逻辑资源(如无线链路、Iub端口)的激活以及这些不同资源的连接。5.2.6.1切换的判定：
为了支持小区间UE和UTRAN连接移动性，UTRAN使用UE的测量报告和小区的检测器，由RNC决定无线链路的增加和删除。5.2.6.2物理信道资源的分配
由CRNC分配NodeB中小区的上行和下行物理信道资源。5.2.6.3上行链路功率控制
此功能用于控制发射功率电平，以减小干扰，保证连接质量。上行外环功率控制位于SRNC，用于设置上行内环功率控制的目标质量值。对于E-DCH，NodeB向RNC上报HARQ重传次数作为外环功控的输入，内环功率控制的功能位于NodeB。5.2.6.4下行链路功率控制
此功能用于控制下行链路的发射功率电平。根据UE的测量报告，SRNC将定期（或基于某些算法）发送下行链路功率范围的目标值。5.2.6.5准入控制
准入控制位于CRNC，它是基于上行链路干扰和下行链路功率的一种控制机制。NodeB通过Iub接口报告上行干扰测量结果和下行功率信息。CRNC控制此报告过程，例如决定此信息是否需要上报以及上报的周期等。5.2.6.6功率和干扰报告
CRNC将为NodeB设定一个报告的门限值，以防止在Iub接口上的报告过于频繁NodeB具有测量“上行干扰电平和下行发射功率”的功能，并且可以把“上行干扰电平和下行发射功率”的平均值与门限值相比较。当平均测量值超过门限值时，NodeB将具有向CRNC报告的功能。CRNC可以根据情况修改门限值，以便与相邻的小区协调一致。当NodeB被请求建立一条无线链路或在一个已有一条无线链路的UE中增加新的无线链路或重配置一条无线链路时，可能会由于超过“上行干扰门限”或“下行发射功率”而导致失败。它用于在测量报告期间，Iub接口上接收到一些无线链路建立请求或无线链路增加请求或无线链路重配请求。5.2.7共享信道的流量管理
5.2.7.1高速共享信道的流量管理高速共享信道由NodeB来控制，包括对无线接口的HS-DSCH信道以及必要的控制信道的控制。5.2.8定时和同步管理
Iub接口支持定时和同步管理功能，具体内容请参考UMTS相关技术规范3GPPTS25.402。6lub中NodeB的逻辑模型
6.1概述
图3描述了从CRNC的角度来看的NodeB的模型。此模型包括：9
