【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网增强型高速分组接入(HSPA+)lub 接口技术要求 第5部分:公共传输信道数据流的数据传输和传输信令

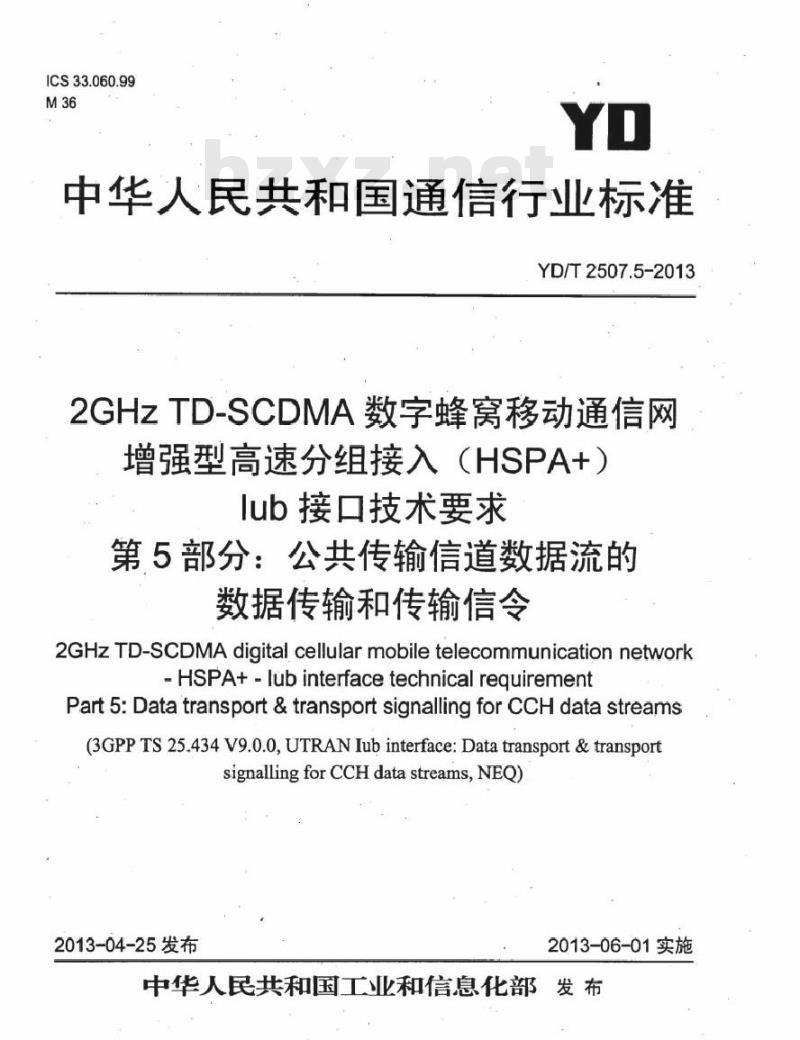

ICS33.060.99
中华人民共和国通信行业标准
YD/T2507.5-2013
2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）
lub接口技术要求
第5部分：公共传输信道数据流的数据传输和传输信令
2GHzTD-SCDMA digital cellularmobile telecommunication network-HSPA+-lubinterfacetechnicalrequirementPart 5:Data transport&transport signallingfor CCH data streams(3GPP TS 25.434V9.0.0, UTRAN Iub interface: Data transport& transportsignallingforCCHdata streams,NEQ)2013-04-25发布
2013-06-01实施
中华人民共和国工业和信息化部发布前

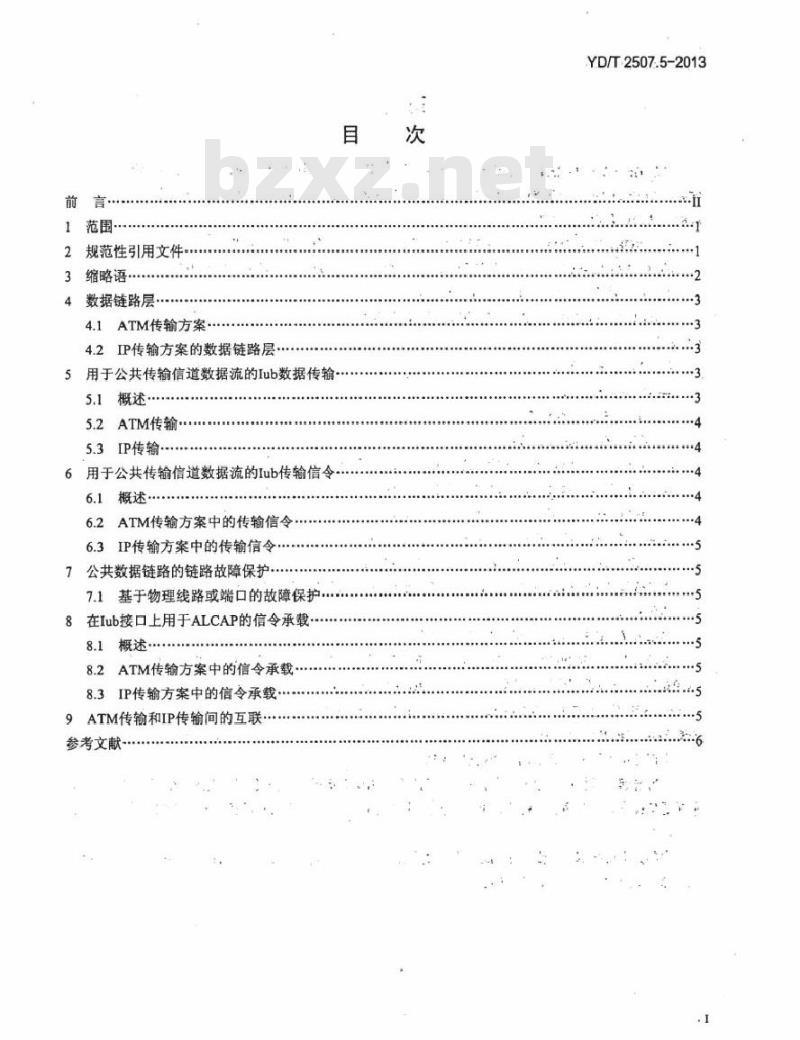

规范性引用文件。
缩略语：
数据链路层
ATM传输方案
4.2IP传输方案的数据链路层
5用于公共传输信道数据流的Iub数据传输5.1
概述·
5.2ATM传输
5.3IP传输
6用于公共传输信道数据流的Iub传输信令·概述…
6.2ATM传输方案中的传输信令
6.3IP传输方案中的传输信令，
7公共数据链路的链路故障保护
7.1基于物理线路或端口的故障保护：8在Iub接口上用于ALCAP的信令承载.8.1
8.2ATM传输方案中的信令承载
8.3IP传输方案中的信令承载…
9ATM传输和IP传输间的互联
参考文献
YD/T-2507.5-2013
..............
YD/T2507.5-2013

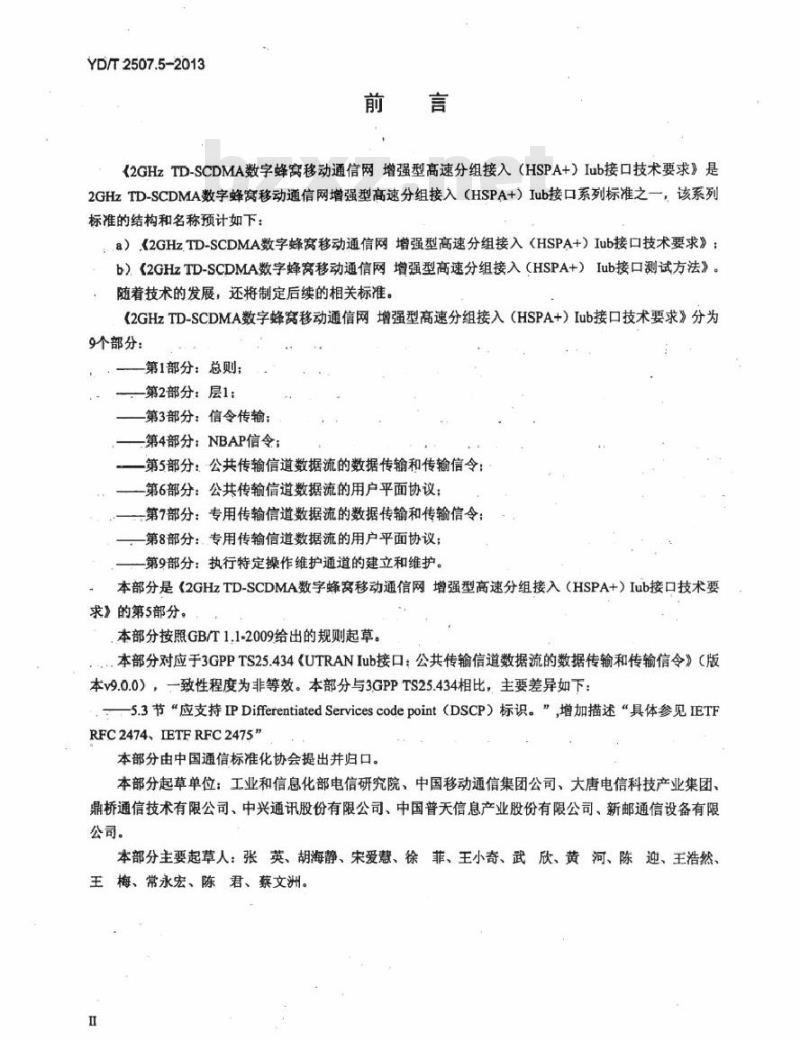

《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求》是2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口系列标准之一，该系列标准的结构和名称预计如下：
a）《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求》：b）《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口测试方法》。随着技术的发展，还将制定后续的相关标准。《2GHzTD-SCDMA数字蜂宽移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求》分为9个部分：
第1部分：总则；
第2部分：层1：
第3部分：信令传输：
一第4部分：NBAP信令
第5部分：公共传输信道数据流的数据传输和传输信令：一第6部分：公共传输信道数据流的用户平面协议；一第7部分：专用传输信道数据流的数据传输和传输信令：第8部分：专用传输信道数据流的用户平面协议：一第9部分：执行特定操作维护通道的建立和维护。本部分是《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Iub接口技术要求》的第5部分。
本部分按照GB/T1.1-2009给出的规则起草，本部分对应于3GPPTS25.434《UTRANIub接口：公共传输信道数据流的数据传输和传输信令》（版本v9.0.0），一致性程度为非等效。本部分与3GPPTS25.434相比，主要差异如下：5.3节“应支持IPDifferentiatedServicescodepoint（DSCP）标识。”增加描述“具体参见IETFRFC2474、IETFRFC2475”
本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、大唐电信科技产业集团、鼎桥通信技术有限公司、中兴通讯股份有限公司、中国普天信息产业股份有限公司、新邮通信设备有限公司。
本部分主要起草人：张英、胡海静、宋爱慧、徐菲、王小奇、武欣、黄河、陈迎、王浩然、王梅、常永宏、陈君、蔡文洲。H

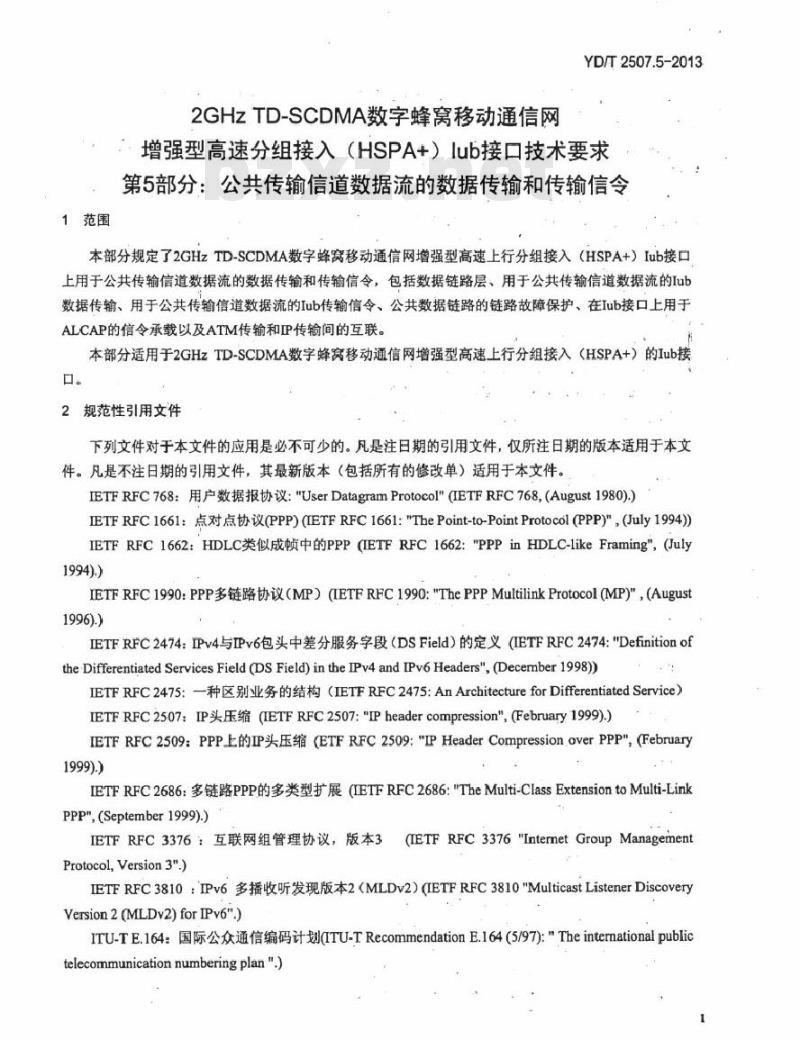

1范围
2GHzTD-SCDMA数字蜂窝移动通信网YD/T2507.5-2013
增强型高速分组接入（HSPA+）lub接口技术要求第5部分：公共传输信道数据流的数据传输和传输信令本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网增强型高速上行分组接入（HSPA+）Iub接口上用于公共传输信道数据流的数据传输和传输信令，包括数据链路层、用于公共传输信道数据流的Iub数据传输、用于公共传输信道数据流的Iub传输信令、公共数据链路的链路故障保护、在Iub接口上用于ALCAP的信令承载以及ATM传输和IP传输间的互联。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网增强型高速上行分组接入（HSPA+）的Iub接口。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IETFRFC768：用户数据报协议：\UserDatagramProtocol\(IETFRFC768，（August1980).）ETFRFC1661：点对点协议(PPP)(IETFRFC1661:\ThePoint-to-PointProtocol(PPP)\，(July1994)IETFRFC1662：HDLC类似成顿中的PPP(IETFRFC1662:\PPPinHDLC-likeFraming\，(July1994))
IETFRFC1990:PPP多链路协议（MP）（LETFRFC1990:\ThePPPMultilinkProtocol(MP)\(August1996).)
IETFRFC2474：IPv4与IPv6包头中差分服务字段（DSField）的定义(IETFRFC2474:\DefinitionoftheDifferentiatedServicesField(DSField)intheIPv4andIPv6Headers\,(December1998))IETFRFC2475：一种区别业务的结构（IETFRFC2475:AnArchitectureforDifferentiatedService）IETFRFC2507：IP头压缩(IETFRFC2507:\IPheadercompression\，(February1999).）IETFRFC2509：PPP上的IP头压缩（ETFRFC2509:\PHeaderCompressionoverPPP\，（February1999).)
IETFRFC2686：多链路PPP的多类型扩展(IETFRFC2686:\TheMulti-ClassExtensiontoMulti-LinkPPp\.(September1999))
(IETFRFC3376\IntemetGroupManagementIETFRFC3376：互联网组管理协议，版本3Protocol,Version3\.）
IETFRFC3810：IPv6多播收听发现版本2（MLDv2）(IETFRFC3810\MulticastListenerDiscoveryVersion2(MLDv2)forIPv6\）
ITU-TE.164：国际公众通信编码计划(ITU-TRecommendationE.164(5/97)：\Theinternationalpublictelecommunicationnumberingplan\)YD/T2507.5-2013

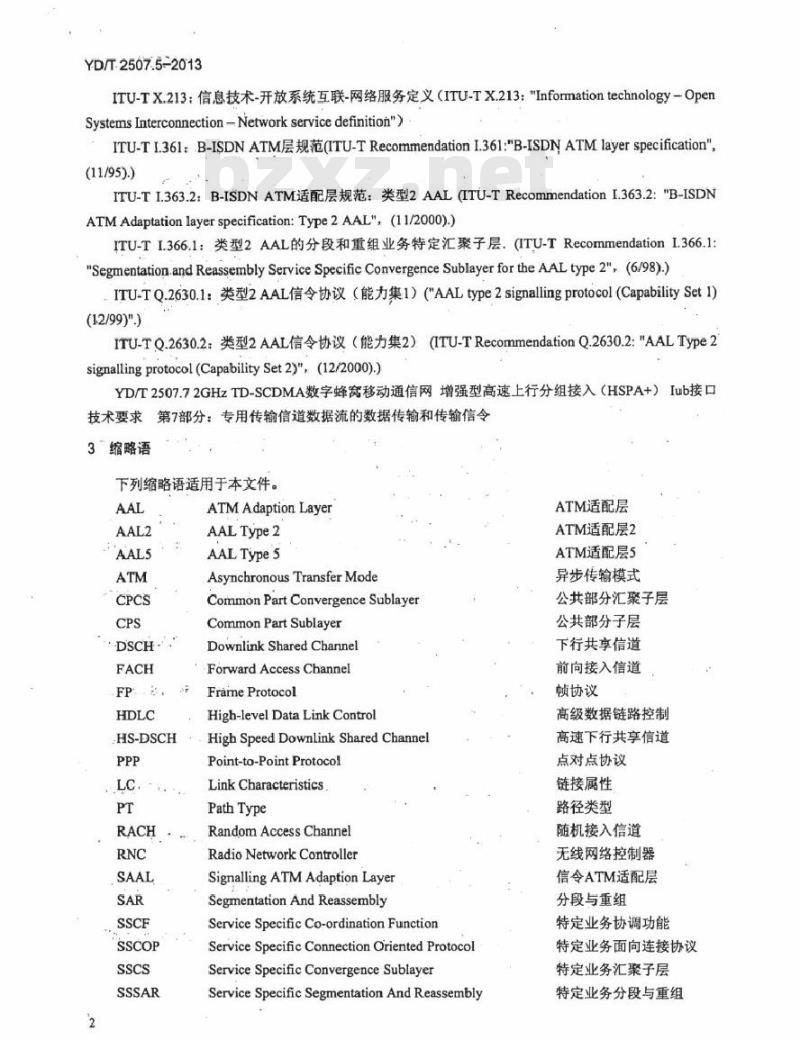

ITU-TX.213：信息技术-开放系统互联-网络服务定义（ITU-TX.213：\Informationtechnology-OpenSystemsInterconnection-Network servicedefinition\)ITU-TI361:B-ISDNATM层规范(ITU-TRecommendationI361:\B-ISDNATM layer specification\(11/95).)
ITU-TI.363.2：B-ISDNATM适配层规范：类型2AAL(ITU-TRecommendationI.363.2:\B-ISDNATMAdaptation layerspecification:Type2AAL\，(11/2000).)ITU-TI.366.1：类型2AAL的分段和重组业务特定汇聚子层.(ITU-TRecommendationI.366.1:\Segmentation.andReassemblyServiceSpecific Convergence SublayerfortheAALtype2\,(6/98).)ITU-TQ.2630.1：类型2AAL信令协议（能力集1）（\AALtype2signallingprotocol（CapabilitySetI）(12/99)\.)
ITU-TQ.2630.2：类型2AAL信令协议（能力集2）(ITU-TRecommendationQ.2630.2:\AALType2signallingprotocol(CapabilitySet2)\，(12/2000))YD/T2507.72GHzTD-SCDMA数字蜂宽移动通信网增强型高速上行分组接入（HSPA+）Iub接口技术要求第7部分：专用传输信道数据流的数据传输和传输信令3缩略语
下列缩略语适用于本文件。
·DSCH-
HS-DSCH
ATMAdaption Layer
AALType2
AALType5
Asynchronous Transfer Mode
Cormmon Part Convergence SublayerCommon Part Sublayer
DownlinkSharedChannel
ForwardAccessChannel
FrameProtocol
High-level DataLinkControl
HighSpeedDownlinkSharedChannelPoint-to-Point Protocol
Link Characteristics
PathType
Random Access Channel
RadioNetworkController
SignallingATMAdaptionLayer
Segmentation And Reassembly
Service SpecificCo-ordination FunctionService Specific Connection Oriented ProtocolService SpecificConvergence SublayerServiceSpecificSegmentationAndReassemblyATM适配层
ATM适配层2
ATM适配层5
异步传输模式
公共部分汇聚子层
公共部分子层
下行共享信道
前向接入信道
顿协议
高级数据链路控制
高速下行共享信道
点对点协议
链接属性下载标准就来标准下载网
路径类型
随机接入信道
无线网络控制器
信令ATM适配层
分段与重组
特定业务协调功能
特定业务面向连接协议
特定业务汇聚子层
特定业务分段与重组
4数据链路层
Signalling Transport ConverterUniversal Mobile Telecommunication NetworkUser-Network Interface
UplinkSharedChannel
Universal Terrestrial RadioAccess Network4.1ATM传输方案
YD/T2507.5-2013
信令传输转换器
通用移动通信系统
用户网络接口
上行共享信道
通用陆地无线接入网
用于传输网络用户平面和传输网络控制平面的ATM层应符合ITU-TI.361。4.1.1ATM层的保护倒换
如果RNC和NodeB之间的ATM层支持路径的余，那么它应支持ITU-TI.630中ATM保护倒换。4.2IP传输方案的数据链路层
支持IP传输的RNC或NodeB应支持PPP，采用HDLC成顿（见IETFRFC1661、IETFRFC1662）。注：不排除采用满足UTRAN要求的其他L2/LI协议及实现（例如PPPMux/AALS/ATM、PPP/AAL2/ATM、Ethernet、MPLS/ATM等），
支持IP传输、接口采用如E1这类低速PPP链路进行连接的RNC或NodeB应支持IP包头压缩（见IETFRFC2507）和PPP扩展ML/MC-PPP（见IETFRFC1990、IETFRFC2686）。在此情形下，PPP上的包头压缩协商应按照IETFRFC2509规定执行。5用于公共传输信道数据流的lub数据传输5.1概述
这一节主要描述了支持公共传输信道（FACH、RACH、PCH、DSCH、USCH、HS-DSCH）数据流的传输层。
RACH、FACH、USCH、DSCH和HS-DSCH信道Iub数据流的传送有两种协议集选择：a）ATM传输方案；
b）P传输方案。
这两种选择的具体协议栈如图1所示。无线
网络层
网络层
FPforRACH,FACH.PC
DSCH.HS-DSCH.USC
AAL2SSSAR
AALZCPS
ATM传验协议控
FPfoIRACH,FACH,PCH
DSCH.HS-DSCH.USO
Data Link Layer
Phvsical Layet
IP传赖协议栈
图1用于RACH、FACH、USCH、DSCH和HS-DSCH信道Iub数据流传输的协议栈3
YD/T2507.5-2013
5.2ATM传输
用于IubRACH、FACH、PCH、DSCH、USCH、HS-DSCH数据流的标准传输层是ATM和AAL2规范（见ITU-TI363.2及ITU-TI.366.1）。SSSAR（ServiceSpecificSegmentationandReassembly）子层用于分段和重组AAL2SDU。5.3IP传输
用于IubRACH、FACH、PCH、DSCH、USCH、HS-DSCH数据流的传输协议是UDP/IP。数据链路层在4.2节规定。
IPUTRAN节点应支持IPv6：可选支持IPv4。注：不排除采用和实现IPv4。
在传输网络从IPv4到IPv6的过渡期推荐采用IPv6和IPv4双栈。传输承载用UDP端口和IP地址标识（源UDP端口、目的UDP端口、源IP地址、目的IP地址）在Iub/Iur接口无线网络层采用NSAP结构进行源IP地址和目的IP地址的交换，参见3GPPTS25.401的6.1.8.2。
应支持IPDifferentiatedServicesCodePoint(DSCP）标识，具体参见IETFRFC2474、IETFRFC2475。流量类型（TrafficCategory）和DSCP的映射关系应通过O&M针对每个流量类型进行配置。流量类型是实现相关的，可由应用参数决定。如果对RAN的安全性没有影响，Iub接口的FACH数据流可以支持IP多播（见IETFRFC3376和IETFRFC3810）。RAN安全性可以通过基于RAN的封闭IP（closedIPbasedRAN）保证。6用于公共传输信道数据流的lub传输信令6.1概述
这一节主要描述了建立用户平面传输承载的传输信令协议。协议栈参如图2所示。Q.2630.2
AAL5SSCS
SSCF-UN
AAL5Commc
(CPCS/SAR)
图2lub传输网络控制平面协结构6.2ATM传输方案中的传输信令
由ITU制定的ITU-TQ.2630.2作为Iub接口AAL2信令协议的标准。ITU-T推荐的Q.2630.2在原有0.2630.1的基础上增加了一些可选能力。BindingID由无线网络层提供，并拷贝到ITU-TQ.2630.2中ESTABLISH.request原语的SUGR参数中。当NodeB从Iub接口收到EstablishRequest消息时，绑定指示已经被分配，并与一个应用过程相绑定。用户平面传输承载的建立和通常情况下的释放都是由CRNC的ALCAP发起的。当小区被删除但小区用到的公共信道还存在时，NodeB将发起释放用户平面传输承载的过程。YD/T2507.5-2013
AAL2传输层寻址是基于embeddedE.164或其他NSAP寻址格式(见ITU-TX.213)中的AESA变量。不使用NativeE.164寻址方式。
如果接口的传输层提供AAL2切换功能，LinkCharacteristics(LC)参数将被包含在AAL2信令协议中的EstablishRequest消息以及ModificationRequest消息中。如果接口的传输层提供AAL2切换功能，PathType(PT)参数将包含在AAL2信令协议（ATM优先级处理）的EstablishRequest消息中。如果AAL2信令消息中LinkCharacteristics(LC）的MaximumCPS-SDUBitRate或AverageCPS-SDUBitRate参数值为2048kbit/s，则应解释为比特率为2048kbit/s或更高。注：强烈建议采用修订的ITU-TQ.2630.2将一些流量（如HSDPA）与其他流量分开。然而HSDPA业务量的突发性和高于2048kbit/s速率的每个连接未知的流量，可能会降低在同一AAL2路径里的业务的QoS。6.3IP传输方案中的传输信令
所有UTRAN节点（包括RNC和NodeB）都采用IP传输方式时不需要ALCAP。7公共数据链路的链路故障保护
7.1基于物理线路或端口的故障保护如果NodeB和传输网接入设备之间支持物理链路亢余，则NodeB需要支持基于物理端口或者线路的1+1保护或负荷分担方式：
一ATM传输方式下或IP的POS方式下，当底层传输基于STM-1、STM-4等线路时，应支持1+1方式的线状复用段APS保护，切换方式和性能应该符合ITU-TG.841建议。当底层基于以太网接口时，RAN节点应提供允余的以太网物理端口和链路进行故障保护。8在lub接口上用于ALCAP的信令承载8.1概述
本节主要描述了支持ALCAP协议栈的信令承载协议。8.2ATM传输方案中的信令承载
SAAL-UNI是用于Iub接口上AAL类型信令协议（Q.2630.2》的标准信令承载。图2表示了协议栈。信令传输转换器（STC）与Iub接口相关的部分请参见ITU-TQ.2150.2(12/99)。AAL5的公共部分包含CPCS和SAR。
8.3IP传输方案中的信令承载
所有UTRAN节点（包括RNC和NodeB》都采用IP传输方式时不需要ALCAP。9ATM传输和IP传输间的互联
支持IP传输的RNC或NodeB应提供与仅支持ATM传输的RNC或NodeB的互联。互联的方式见YD/T2507.7《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）-Iub接口技术要求第7部分：专用传输信道数据流的数据传输和传输信令》。1）为了方便使用者对照阅读及编马者维护后续版本；本标准（本部分）的章条号与所对应的3GPP标准保持一致，YD/T2507.5-2013
参考文献
[1]3GPPTS25.401UTRAN全面描述[2]ITU-TQ.2150.2:SSCOP和SSCOPMCE上的信令传送转换（\SignallingtransportconverteronsScoPandsScoPMCE\,(12/99).)
