【YD通讯标准】 LTE 数字蜂窝移动通信网 X2 接口技术要求(第一阶段) 第1部分:概述

ICS33.060.99
中华人民共和国通信行业标准
YD/T2568.1-2013
LTE数字蜂窝移动通信网
X2接口技术要求（第一阶段）
第1部分：概述
LTE digital cellular mobile communication networkX2 interface technical requirement-Part 1:general aspects(3GPP TS36.420(Release 9), X2 General Aspects and Principles, IDT)2013-07-22发布
2013-07-22实施

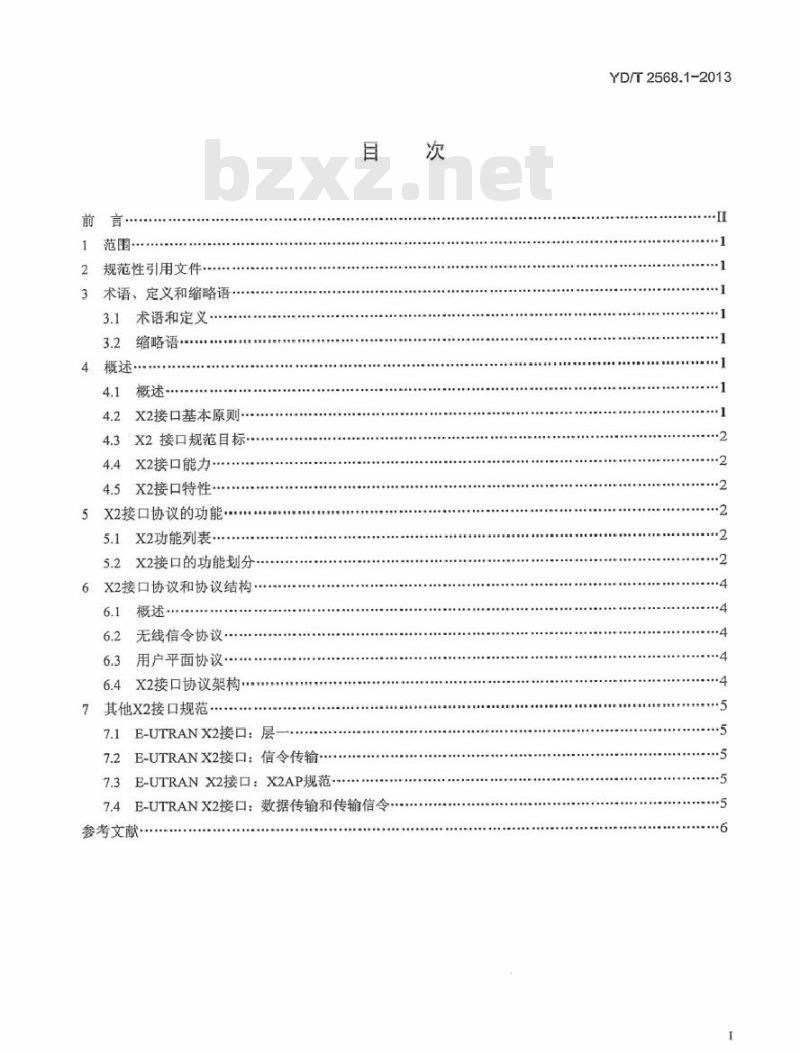

中华人民共和国工业和信息化部发布前
规范性引用文件
术语、定义和缩略语
3.1术语和定义
缩略语
X2接口基本原则
X2接口规范目标·
4.4X2接口能力
4.5X2接口特性
5X2接口协议的功能...
5.1X2功能列表
X2接口的功能划分
6X2接口协议和协议结构·
无线信令协议…
用户平面协议
6.4X2接口协议架构
7其他X2接口规范
7.1E-UTRANX2接口：层
7.2E-UTRANX2接口：信令传输
7.3E-UTRANX2接口：X2AP规范
7.4E-UTRANX2接口：数据传输和传输信令参考文献
YD/T2568.1-2013
YD/T2568.1-2013

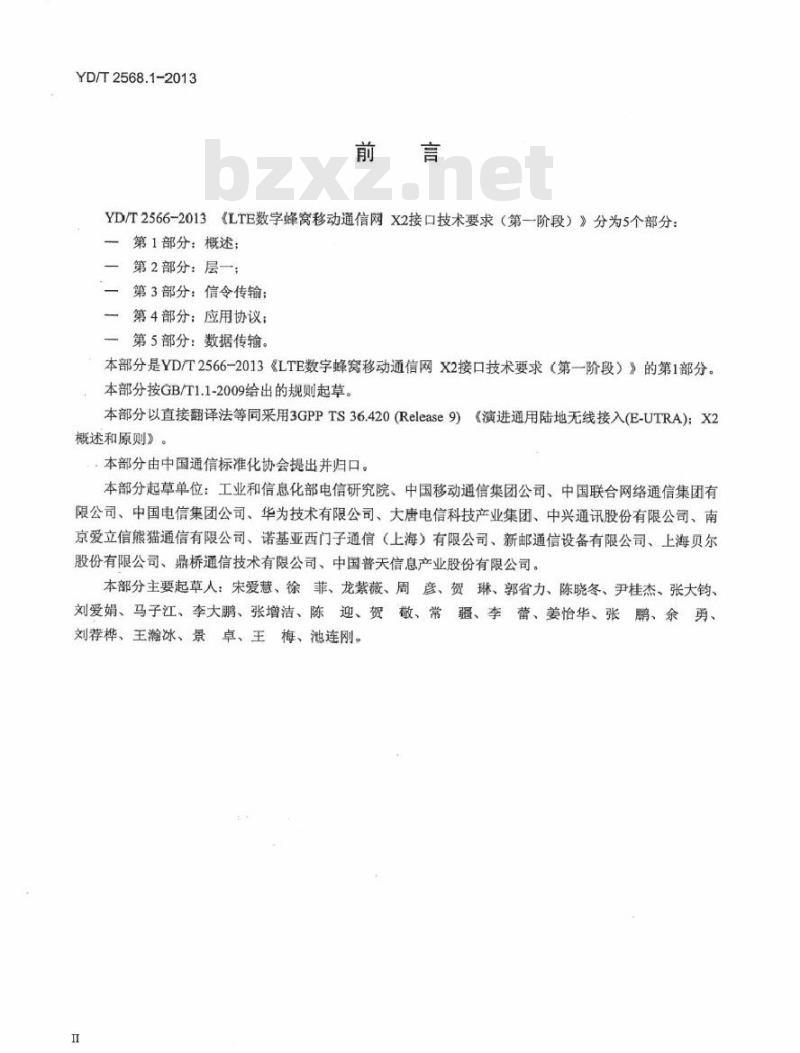

YD/T2566-2013《LTE数字蜂窝移动通信网X2接口技术要求（第一阶段）》分为5个部分：一第1部分：概述
第2部分：层一；
二第3部分：信令传输；
一第4部分：应用协议；
第5部分：数据传输。
本部分是YD/T2566-2013《LTE数字蜂窝移动通信网X2接口技术要求（第一阶段）》的第1部分。本部分按GB/T1.1-2009给出的规则起草。本部分以直接翻译法等同采用3GPPTS36.420(Release9）《演进通用陆地无线接入(E-UTRA)：X2概述和原则》。
，本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、中国联合网络通信集团有限公司、中国电信集团公司、华为技术有限公司、大唐电信科技产业集团、中兴通讯股份有限公司、南京爱立信熊猫通信有限公司、诺基亚西门子通信（上海）有限公司、新邮通信设备有限公司、上海贝尔股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司。本部分主要起草人：宋爱慧、徐菲、龙紫薇、周彦、贺琳、郭省力、陈晓冬、尹桂杰、张大钧、刘爱娟、马子江、李大鹏、张增洁、陈迎、贺敬、常、疆、李、蕾、姜恰华、张鹏、余、勇、刘荐桦、王瀚冰、景、卓、王梅、池连刚。I

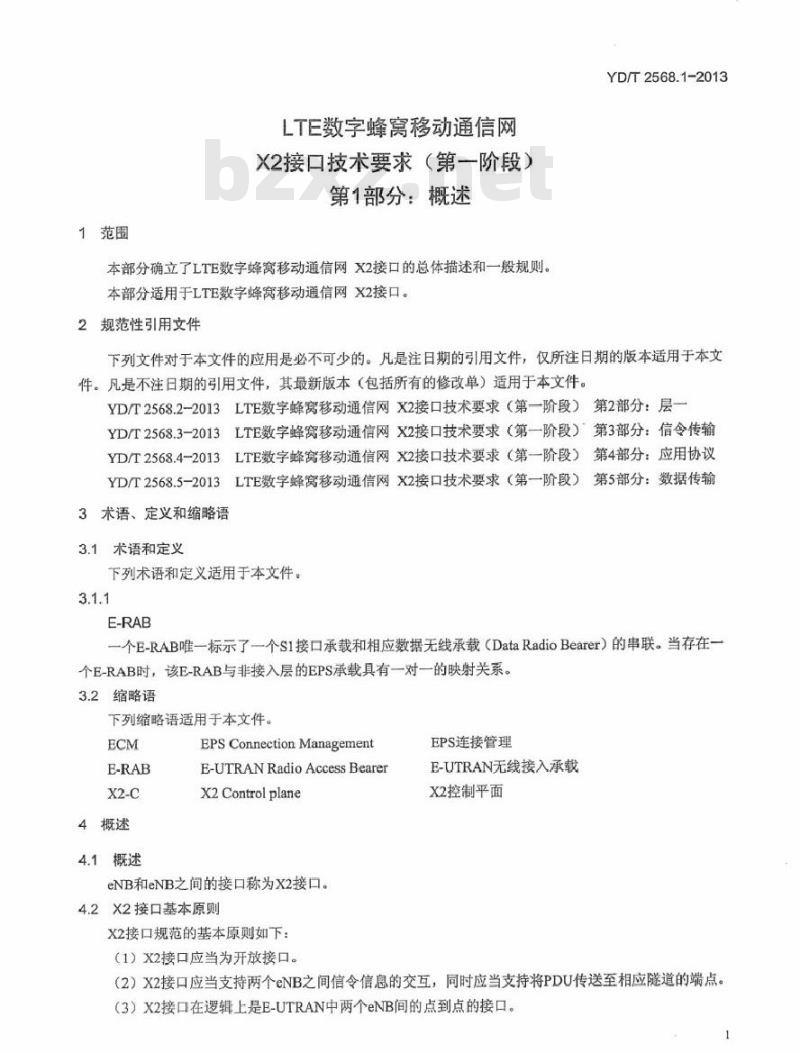

1范围
LTE数字蜂窝移动通信网
X2接口技术要求（第一阶段）
第1部分：概述
本部分确立了LTE数字蜂窝移动通信网X2接口的总体描述和一般规则。本部分适用于LTE数字蜂窝移动通信网X2接口。2规范性引用文件
YD/T2568.1-2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2568.2-2013LTE数字蜂窝移动通信网X2接口技术要求（第一阶段）第2部分：层一YD/T2568.3-2013LTE数字蜂宽移动通信网X2接口技术要求（第一阶段）第3部分：信令传输YD/T2568.4-2013LTE数字蜂窝移动通信网X2接口技术要求（第一阶段）第4部分：应用协议YD/T2568.5-2013LTE数字蜂窝移动通信网X2接口技术要求（第一阶段）第5部分：数据传输3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
一个E-RAB唯一标示了一个S1接口承载和相应数据无线承载（DataRadioBearer）的串联。当存在一个E-RAB时，该E-RAB与非接入层的EPS承载具有一对一的映射关系。3.2缩略语
下列缩略语适用于本文件。
4概述
4.1概述
EPSConnectionManagement
E-UTRANRadioAccessBearer
X2Controlplane
eNB和eNB之间的接口称为X2接口。4.2X2接口基本原则
X2接口规范的基本原则如下：
（1）X2接口应当为开放接口。
EPS连接管理
E-UTRAN无线接入承载
X2控制平面
（2）X2接口应当支持两个eNB之间信令信息的交互，同时应当支持将PDU传送至相应隧道的端点。（3）X2接口在逻辑上是E-UTRAN中两个eNB间的点到点的接口。YD/T2568.1-2013
（4）即使在eNB之间没有直接的物理连接时，X2接口点到点的逻辑连接也应该是可用的。4.3X2接口规范目标
X2接口规范应有利于如下方面：（1）不同厂商的eNB和eNB之间的互连互通。（2）对于通过S1接口提供的E-UTRAN业务在eNB之间连续性的支持。（3）X2接口无线网络功能和传输网络功能的分离以有利于未来技术的引入。4.4X2接口能力
4.4.1与无线应用相关的信令
对于与E-UTRAN有连接的UE，X2接口提供eNB之间无线接口移动性的能力。4.4.2X2隧道
4.5X2接口特性
4.5.1SCTP的使用
SCTP用于支持在两个eNB间交互X2应用协议（X2AP）的信令消息。每X2-C接口实例相应的一个SCTP连接，对于X2-C公共过程有一对流标识。对于X2-C专用过程只有儿对流标识。专用过程流标识个数的上限待研究（FFS）。对于X2-C专用过程，源eNB分配的源eNB通信上下文标识以及目标eNB分配的目标eNB通信上下文标识，应当被用来区分UE特定的X2-C信令传输承载。通信上下文标识在相应的X2AP消息中携带。5X2接口协议的功能
5.1X2功能列表
X2功能列表如下。
（1）对于ECM-CONNECTED状态的UE，支持LTE接入系统内的移动性。从源eNB到目标eNB的上下文的传送源eNB和目标eNB间用户平面传输承载的控制；6切换过程的取消：
源eNB内的UE上下文释放。
(2）负载管理。
（3）小区间干扰协调：
。上行干扰负载管理。
（4）一般X2管理以及错误处理功能：。错误指示；
。复位。
（5）eNB间应用级数据交互。
（6）跟踪功能。
5.2X2接口的功能划分
5.2.1ECM-CONNECTED状态的UE在LTE接入系统内移动性的支持该功能用于特定UE到其他eNB的切换控制。5.2.1.1从源eNB到目标eNB的上下文传送2
YD/T2568.1-2013
该功能用于支持对ECM-CONNECTED状态的UE从源eNB到目标eNB传送用于保持E-UTRAN业务的相关信息。
5.2.1.2源eNB和目标eNB间用户平面传输承载的控制该功能用于在源eNB和目标eNB之间建立和释放用于传送数据的传输承载。从源eNB到目标eNB，分配给UE的每个E-RAB最多建立一个用户平面传输承载用于传递从EPC接收到的下行数据。从源eNB到目标eNB，分配给UE的每个E-RAB最多建立一个用户平面传输承载用于传递从UE接收到的下行数据。5.2.1.3切换过程的取消
该功能用于通知已经准备好的目标eNB相应的准备切换过程不再发生。该功能用于在切换准备过程中释放相关资源。
5.2.1.4源eNB内的UE上下文释放该功能用于目标eNB触发源eNB内UE资源的释放。5.2.2负载管理
该功能用于在eNB间交换过载和业务负载信息以便eNB能够正确控制相关业务负载。该信息也会自然的被发送到被选择的相邻eNB，或者当相邻eNB配置时进行负载信息的上报。5.2.3小区间干扰协调
该功能用于小区间的干扰保持可控。通过该功能相邻eNB可以交互正确的信息以使eNB可以在分配无线资源时减少小区间的干扰。5.2.3.1上行干扰负载管理
该功能用于在相邻eNB间指示小区干扰敏感的上行干扰负载和资源块，以便相邻eNB间可以互相进行协调以最终减少由于上行无线资源分配所带来的相互干扰。5.2.3.2下行干扰的避免
该功能用于一个eNB通知相邻eNB关于自已所辖小区的每资源块的下行功率限制，以用于相邻eNB进行干扰获知的调度（interferenceawarescheduling）。5.2.4一般X2管理以及错误处理功能该功能用于eNB间信令关联的管理，X2接口的视察以及错误的恢复。5.2.4.1错误指示
该功能用于应用级一般错误的报告。5.2.4.2复位
该功能用于eNB1通知另外一个eNB2其已经从异常的失败中进行了恢复，并且在eNB2中存储的eNB1相关的上下文信息（除了应用级的数据一一参见5.2.6节）应该被删除，其相关资源应该被释放。5.2.5跟踪功能
对于特定UE在E-UTRAN接口的跟踪记录由EPC触发。用于跟踪的初始化信息在切换期间也会传递给目标eNB，该信息在X2接口的切换消息中进行携带。5.2.6eNB间应用级数据交互
该功能用于当X2连接建立时在两个eNB间进行应用级数据的交换，并且可以在任何时间更新该信息。
YD/T2568.1-2013
6X2接口协议和协议结构
6.1概述
在无线网络层和传输层间需要有清断的分离。因此无线网络层信令和X2数据流从数据传输资源和业务控制部分进行了分离，参见图1。无线网络层
传输层
无换信
信令承驶
数据传输
图1×2接口无线网络协设和传输的分离6.2无线信令协议
6.2.1X2AP协议
负责在X2接口提供信令信息的协议称为X2应用协议（X2AP）。X2AP终结在通过X2接口互联的eNBX2AP过程模块间。
6.3用户平面协议
6.3.1隧道协议GTP-U
6.4X2接口协议架构
接口协议架构包含两个功能层，如图2所示。无线
网络层
网络层
23020250255502
控制平面
X2应用部分
(X2-AP)
传辅网络
用片平面
数据链路层
物理层
图2X2接口协议结构
用卢苹面
用户平面
传辆网络
用片平面
数指链路层
物理层
YD/T2568.1-2013
（1）无线网络层：定义了与eNB间操作相关的过程。无线网络层由无线网络控制平面和无线网络用户平面组成。
（2）传输网络层：用于为用户平面和信令传输提供相应的业务。7其他X2接口规范
7.1E-UTRANX2接口：层一
用于支持X2接口的物理层技术可见YD/T2566.2-2013《LTE数字蜂窝移动通信网X2接口技术要求（第一阶段）第2部分：X2层一》。7.2E-UTRANX2接口：信令传输此内容来自标准下载网
在X2接口上传输的X2AP信令消息的方式见YD/T2566.3-2013《LTE数字蜂窝移动通信网X2接口技术要求（第一阶段）第3部分：X2信令传输》。7.3E-UTRANX2接口：X2AP规范
用于X2接口的无线网络控制面信令见YD/T2566.4-2013《LTE数字蜂窝移动通信网X2接口技术要求（第一阶段）第4部分：X2应用协议》。7.4：E-UTRANX2接口：数据传输和传输信令用于C2接口用户面的传输承载见YD/TYD/T2566.4-2013《LTE数字蜂窝移动通信网X2接口技术要求（第一阶段）第4部分：X2数据传输》。YD/T2568.1-2013
参考文献
[1]3GPPTS36.420:E-UTRANX2接口概述和原理3GPPTS36.421:E-UTRANX2接口层一[2]
3GPPTS36.422:E-UTRANX2接口信令传输.[3]
3GPPTS36.423:E-UTRANX2接口应用协议[4]
3GPPTS36.424:E-UTRANX2接口数据传输[5]
