【YD通讯标准】 LTE 数字蜂窝移动通信网 S1 接口技术要求(第一阶段) 第3部分:信令传输

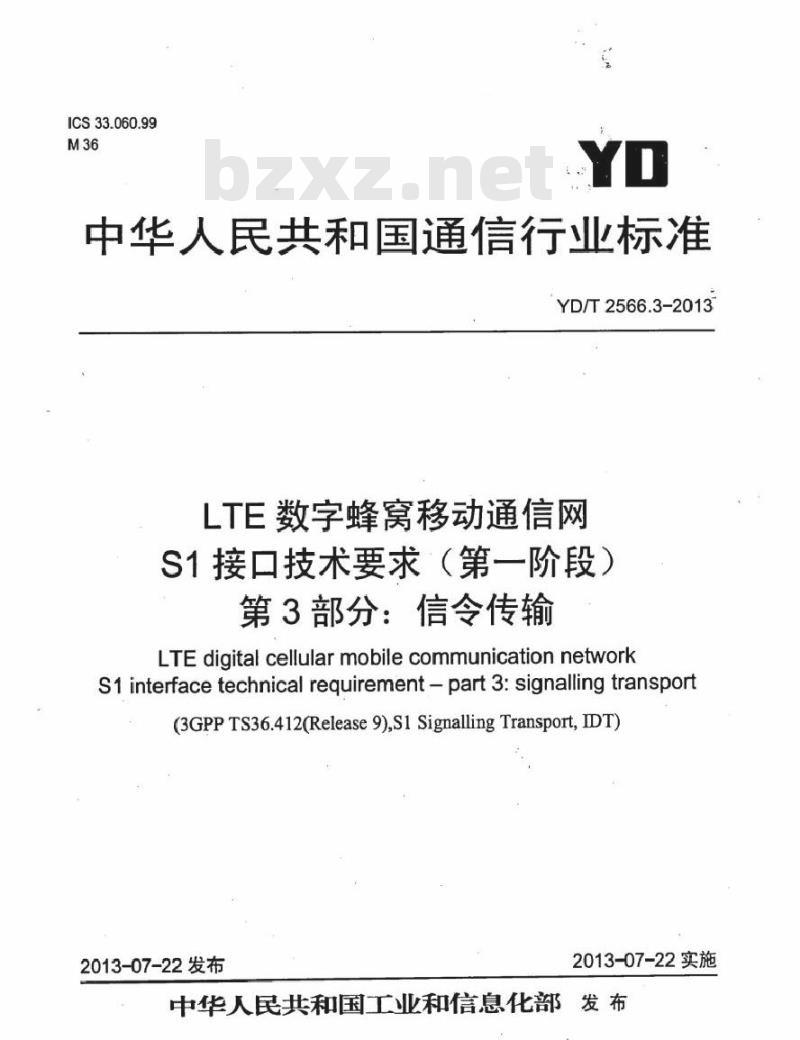

ICS33.060.99
中华人民共和国通信行业标准
YD/T2566.3-2013
LTE数字蜂窝移动通信网
S1接口技术要求（第一阶段）
第3部分：信令传输
LTE digital cellular mobile communication networkS1 interface technical requirement-part 3: signalling transport(3GPPTS36.412(Release9),S1SignallingTransport,IDT)2013-07-22发布
2013-07-22实施

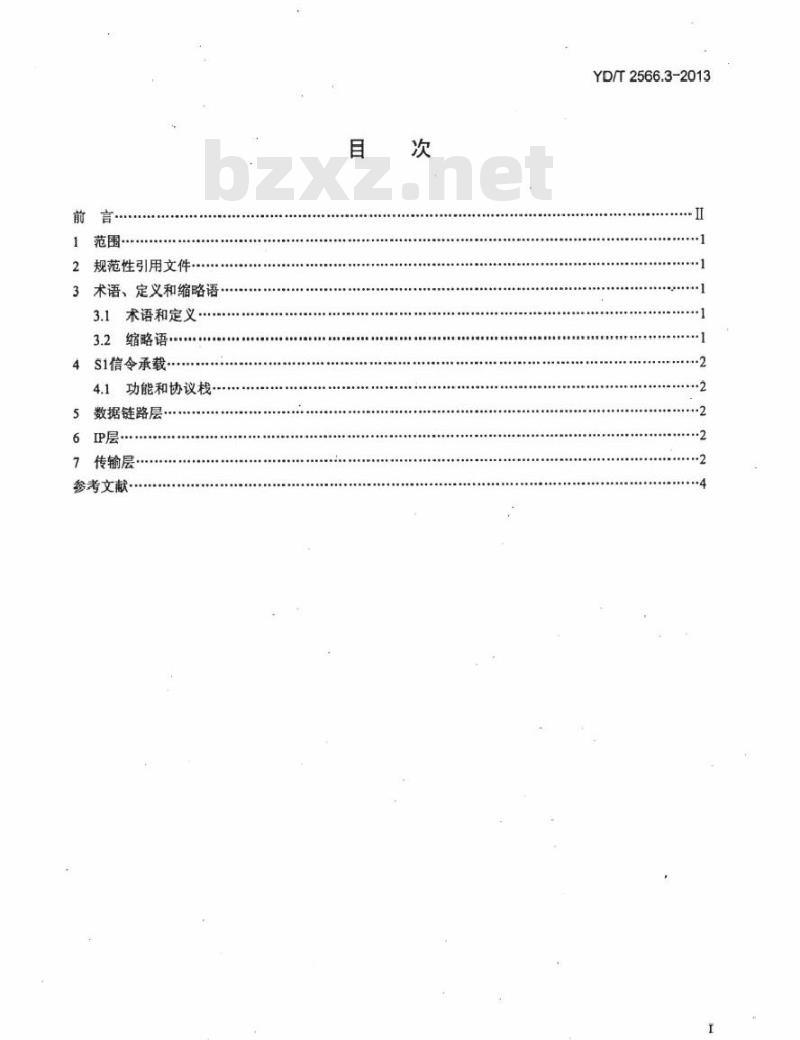

中华人民共和国工业和信息化部发布前言·
1范围·
2规范性引用文件·
3术语、定义和缩略语
3.1术语和定义…
3.2缩略语
4S1信令承载：
4.1功能和协议栈
数据链路层
6IP层·
传翰层：
参考文献
YD/T2566.3-2013
YD/T2566.3-2013

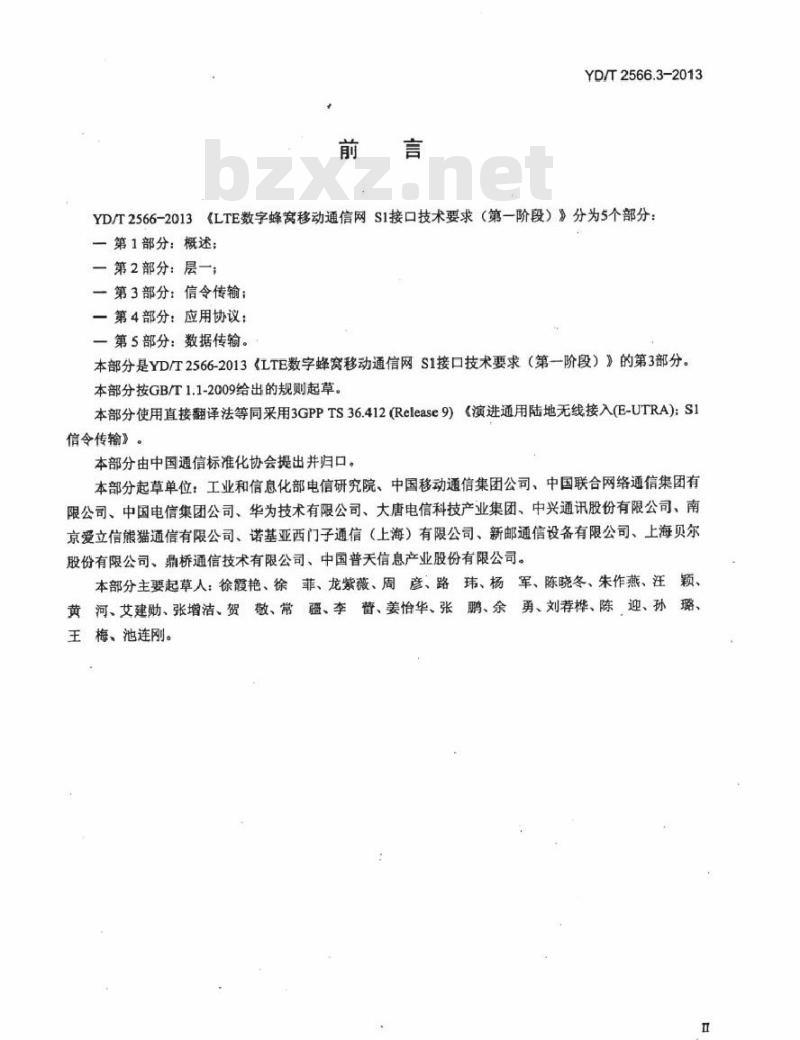

YD/T2566-2013《LTE数字蜂窝移动通信网S1接口技术要求（第一阶段）》分为5个部分：第1部分：概述：
一第2部分：层一
一第3部分：信令传输：
一第4部分：应用协议：
一第5部分：数据传输。
本部分是YD/T2566-2013《LTE数字蜂窝移动通信网S1接口技术要求（第一阶段））的第3部分。本部分按GB/T1.1-2009给出的规则起草。本部分使用直接翻译法等同采用3GPPTS36.412(Release9）《演进通用陆地无线接入(E-UTRA)：S1信令传输》。
本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、中国联合网络通信集团有限公司、中国电信集团公司、华为技术有限公司、大唐电信科技产业集团、中兴通讯股份有限公司、南京爱立信熊猫通信有限公司、诺基亚西门子通信（上海）有限公司、新邮通信设备有限公司、上海贝尔股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司。本部分主要起草人：徐霞艳、徐菲、龙紫薇、周彦、路玮、杨军、陈晓冬、朱作燕、汪颖、黄河、艾建勋、张增洁、贺敬、常疆、李蕾、姜怡华、张鹏、余勇、刘荐桦、陈迎、孙璐、王梅、池连刚。

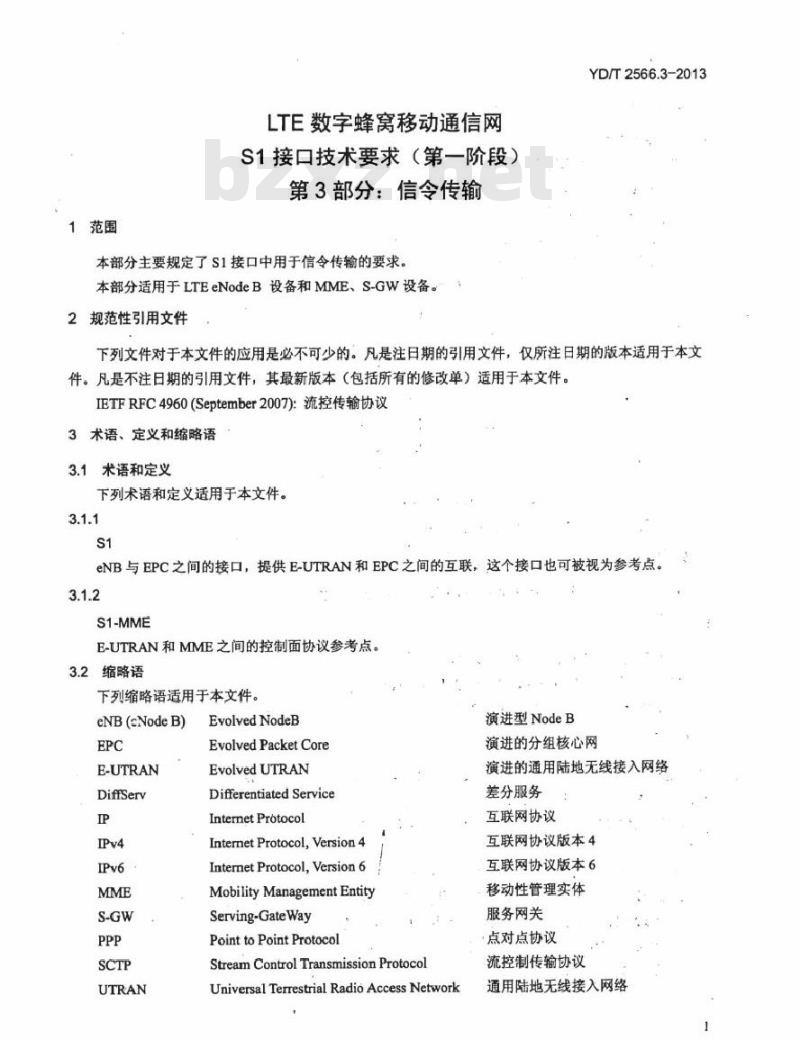

1范围
LTE数字蜂窝移动通信网
S1接口技术要求（第一阶段）
第3部分：信令传输
本部分主要规定了S1接口中用于信令传输的要求。本部分适用于LTEeNodeB设备和MME、S-GW设备。2规范性引用文件
YD/T2566.3-2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IETFRFC4960(September2007)：流控传输协议3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
eNB与EPC之间的接口，提供E-UTRAN和EPC之间的互联，这个接口也可被视为参考点。3.1.2
S1-MME
E-UTRAN和MME之间的控制面协议参考点。3.2缩略语
下列缩略语适用于本文件。
eNB(cNodeB)
E-UTRAN
DiffServ
EvolvedNodeB
EvolvedPacket Core
EvolvedUTRAN
Differentiated Service
IntermetProtocol
IntemetProtocol,Version4
InternetProtocol,Version6
MobilityManagementEntity
Serving-GateWay
Point to Point Protocol
StreamControl TransmissionProtocolUniversalTerrestrialRadioAccessNetwork演进型NodeB
演进的分组核心网
演进的通用陆地无线接入网络
差分服务
互联网协议
互联网协议版本4
互联网协议版本6
移动性管理实体
服务网关
点对点协议
流控制传输协议
通用陆地无线接入网络
YD/T2566.3-2013

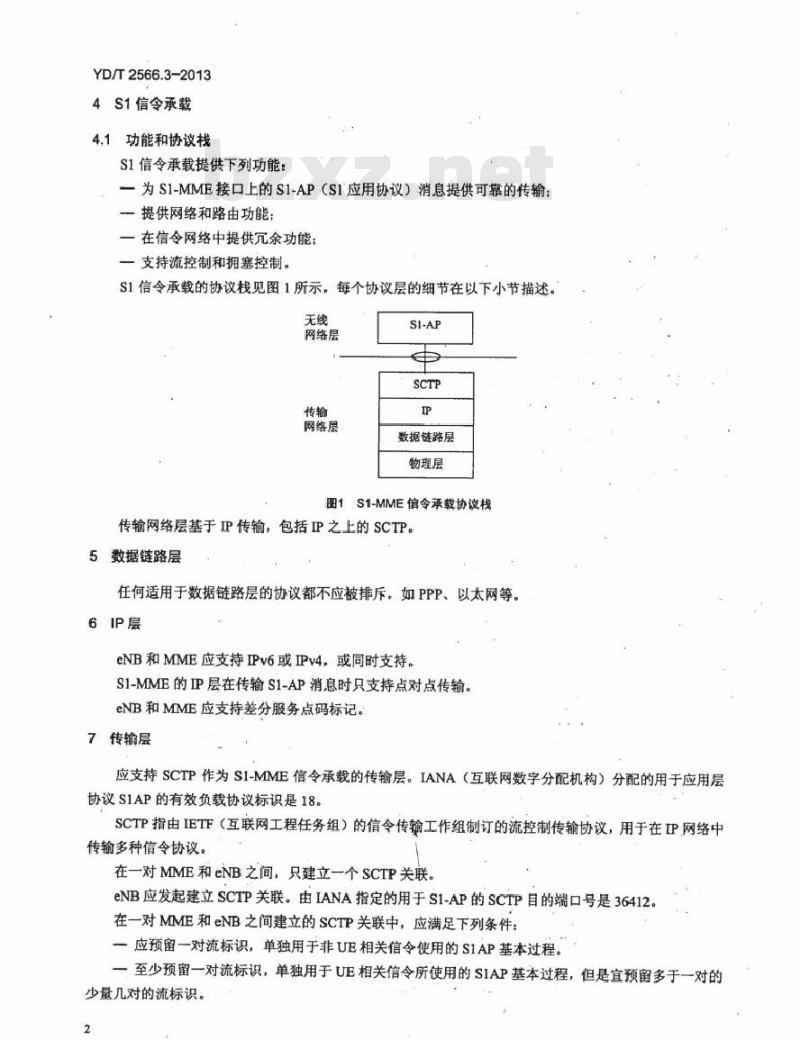

4S1信令承载
4.1功能和协议栈
S1信令承载提供下列功能：
一为S1-MME接口上的S1-AP（SI应用协议）消息提供可靠的传输；一提供网络和路由功能：
一在信令网络中提供亢余功能
一支持流控制和拥塞控制。
S1信令承载的协议栈见图1所示，每个协议层的细节在以下小节描述。无线
网络层
网络层
数据链路层
物理层
图1S1-MME信令承载协议栈
传输网络层基于IP传输，包括IP之上的SCTP。5数据链路层
任何适用于数据链路层的协议都不应被排斥，如PPP、以太网等。6IP层
eNB和MME应支持IPv6或IPv4，或同时支持。S1-MME的IP层在传输S1-AP消息时只支持点对点传输。eNB和MIME应支持差分服务点码标记。7传输层
应支持SCTP作为S1-MIME信令承载的传输层。IANA（互联网数字分配机构）分配的用于应用层协议S1AP的有效负载协议标识是18。SCTP指由IETF（互联网工程任务组）的信令传输工作组制订的流控制传输协议，用于在IP网络中传输多种信令协议。
在一对MIME和eNB之间，只建立一个SCTP关联。eNB应发起建立SCTP关联。由IANA指定的用于S1-AP的SCTP目的端口号是36412。在一对MME和eNB之间建立的SCTP关联中，应满足下列条件一应预留一对流标识，单独用于非UE相关信令使用的SIAP基本过程。一至少预留一对流标识，单独用于UE相关信令所使用的S1AP基本过程，但是宜预留多于一对的少量几对的流标识。
YD/T2566.3-2013
一个UE相关信令应使用一个SCTP流；并且在UE相关信令的通信期间不应改变SCTP流。传输网络亢余可通过两个终端节点之间的SCTP多宿主机制实现，为其中的一个或为这两个都分配多个IP地址。SCTP终端节点应支持一个多宿主的远端SCTP端点。SCTP端点余，可在已经建立了SCTP关联后的任何时刻，由MIME或eNB发送一个DNIT发起，此过程应该依照IETFRFC4960中的5.2 节处理。
SCTP拥塞控制，根据具体实现机制，可以触发高层协议来降低信令源的信令流量，并对消息进行优先级标记。
YD/T2566.3-2013bZxz.net
参考文献
[1]3GPPTS36.410.EvolvedUniversal TerrestrialAccessNetwork(E-UTRAN);S1General aspects andprinciples
[2]3GPPTS36.411.EvolvedUniversal TerrestrialAccessNetwork (E-UTRAN);SI layer1.[3] 3GPP TS 36.413.Evolved Universal Terrestrial Access Network (E-UTRAN); S1 Application Protocol(S1AP)
[4]3GPPTS36.414.EvolvedUniversalTerrestrialAccessNetwork(E-UTRAN);S1datatransport
