【TB铁路运输标准】 铁路应急中心通信设备技术条件

ICS45.020
中华人民共和国铁道行业标准
TB/T3232—2010
铁路应急中心通信设备
技术条件
Technical specification of communication equipment forrailwayemergencycenter
2010-06-26发布
2010-08-01实施
中华人民共和国铁道部发布
规范性引用文件
设备构成
设备主要功能
5设备主要技术要求
7电源及环境等要求
8标志、包装、运输及贮存环境要求目
附录A（规范性附录）应急中心通信设备之间的视频转发通信协议附录B（资料性附录）应急指挥台、应急操作台和应急值班台控制界面示意图建筑321
标准查询下载网
TB/T3232—2010
TB/T3232-2010
本标准由铁道部运输局提出。
本标准由北京全路通信信号研究设计院归口。言
本标准起草单位：北京全路通信信号研究设计院、中国软件与技术服务股份有限公司。本标准主要起草人：姜晓凤、陈梅、许辉、沈尧星、阁卫东。1范围
铁路应急中心通信设备技术条件本标准规定了铁路应急中心通信设备的组成、功能、技术要求和工作环境等。本标准适用于铁路应急中心通信设备的产品设计、制造和质量检验。2规范性引用文件
TB/T3232—2010
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方，研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
CB/T191—2008包装储运图示标志（ISO780：1997，MOD）YDN065—1997邮电部电话交换设备总技术规范书YD/T1434--2006软交换设备总体技术要求YD/T1522.1一2006会话初始协议（SIP)技术要求第1部分：基本的会话初始协议YD/T1522.2-2006
控制的应用
会话初始协议（SIP）技术要求第2部分：基于会话初始协议（SIP）的呼叫YD/T1522.3—2006
会话初始协议（SIP）技术要求第3部分：ISDN用户部分（ISUP）和会话初始协议(SIP)的互通
YD/T1522.4—2006
ITU-TG.703
会话初始协议（SIP）技术要求第4部分：基于软交换网络呼叫控制的SIP系列数字接口的物理/电特性
ITU-TG.704用于15446312、2048、8448和44736kbis速率系列级的同步顿结构ITU-TG.711话音频率的脉冲编码调制（PCM）ITU-TG.72264kbit/s之内的7kHz音频编码ITU-TG.723.1多媒体通信5.3kbi/s和6.3kbit/s双速率语音编码器ITU-TG.729
使用共轭结构代数码激励线性预测（CS-ACELP）的8kbit/s语音编码ITU-TG.8040/Y.1340GFP顿映射到准同步数字序列（PDH）ITU-TH.264一般视听业务的高级视频编码ISO/IEC14496-2：2004信息技术．音频一可视对象的编码第2部分：可视3设备构成
应急救援指挥中心（以下简称“应急中心”）通信设备主要由应急中心通信主设备、应急指挥台、应急操作台、应急值班台、应急中心音/视频终端和网管终端组成，通过外部接口与现场设备以及其他系统互联。
应急中心通信主设备从逻辑上可划分为话音单元、视频单元、存储单元和管理单元。应急中心通信设备构成示意图见图1。1
建筑321-标准查询下载网www。jz321.netTB/T3232—2010
指挥台
操作台
值班台
应急中
心音视
频终端
4设备主要功能
4.1整机主要功能
应急中心通信设备
应急中心通信
主设备
管理单元
存储单元
视频单元
话音单元
应急现场及外部系统
上级/其他应急中心
应急现场设备
其他现场
现场卫星
图像显示系统
静图系统
综合视频系统
调度通信网
自动电话网
（自动电话/117人工台）

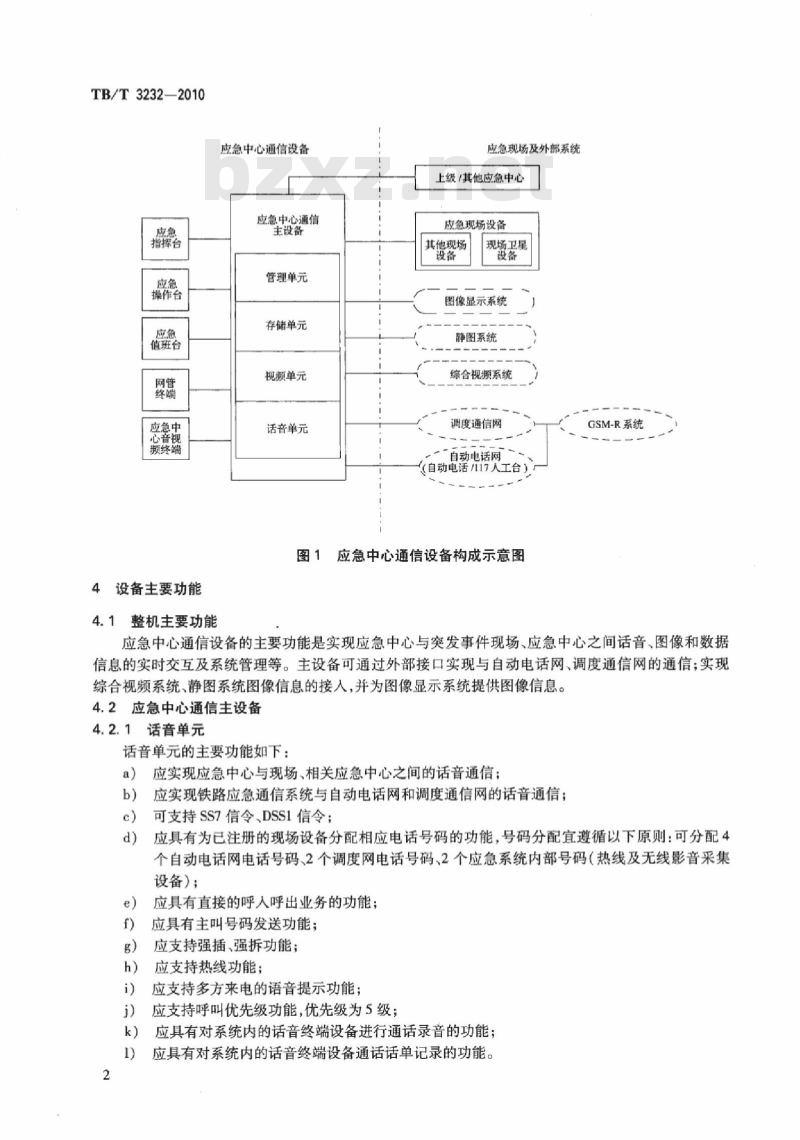

图1应急中心通信设备构成示意图GSM-R系统
应急中心通信设备的主要功能是实现应急中心与突发事件现场、应急中心之间话音、图像和数据信息的实时交互及系统管理等。主设备可通过外部接口实现与自动电话网、调度通信网的通信：实现综合视频系统、静图系统图像信息的接入，并为图像显示系统提供图像信息。4.2应急中心通信主设备
4.2.1话音单元
话音单元的主要功能如下：
应实现应急中心与现场、相关应急中心之间的话音通信；a）
应实现铁路应急通信系统与自动电话网和调度通信网的话音通信；可支持SS7信令、DSS1信令：
应具有为已注册的现场设备分配相应电话号码的功能，号码分配宜遵循以下原则：可分配4个自动电话网电话号码、2个调度网电话号码、2个应急系统内部号码（热线及无线影音采集设备）；
应具有直接的呼人呼出业务的功能；应具有主叫号码发送功能；
应支持强插、强拆功能；
应支持热线功能；
应支持多方来电的语音提示功能；应支持呼叫优先级功能，优先级为5级；应具有对系统内的话音终端设备进行通话录音的功能；应具有对系统内的话音终端设备通话话单记录的功能。4.2.2视频单元
视频单元的主要功能如下：
应具有实时接人现场视频图像的功能；a）
应支持视频流按照设定规则存储的功能；应具有视频分发功能：
应具有视频转发功能；
应具有视频的实时调看和回放功能；应支持暂停、停止、快进、慢进、单帧播放等播放控制功能；应支持视频流和录像文件以AV信号方式输出的功能。存储单元
存储单元的主要功能如下：
应具有对话音、图像和数据信息的存储功能；应支持各类数据的导人，导出、备份、还原和删除功能；各类数据可独立设置存储规则，并可按照设置的规则自动存储；宜具有数据库文件的自动备份功能；可根据不同的存储内容设置不同的存储空间。管理单元
管理单元的主要功能如下：
配置管理功能满足下列功能要求：1）
应支持对现场设备和应急中心通信设备的配置功能；TB/T3232—2010
应支持录像文件、录音文件、通话记录以及数据信息的查询、统计和导出功能；3）
宜支持图像标识管理和档案管理功能。性能管理功能满足下列功能要求：b)
1）应支持设备运行状态的查看功能；2）宜支持对性能数据的统计分析功能。故障管理功能满足下列功能要求：c）
1）应具有对应急中心通信设备的故障监测和告警功能；2）
应具有告警的声光提示功能；
应具有告警记录的存储、备份和查询功能。d)
安全管理功能满足下列功能要求：1）应具有用户鉴权、操作权限的管理功能；2）应具有日志管理功能。
4.3应急指挥台
应急指挥台是提供给应急救援指挥中心指挥人员使用的用户终端设备，其主要功能如下：应实现与现场用户、调度网用户以及自动电话网用户话音通信的功能：a）
应具有个呼、组呼、紧急呼叫和广播功能；应具有呼叫转移、呼叫转接、呼叫等待、呼叫保持功能；应具有强插、强拆功能；
应具有主叫识别业务功能；
应具有单键呼叫和任意拨号（含二次拨号）呼叫的功能；应具有通话状态的显示功能；
应具有监听功能；
应具有通话话单查看功能；
建筑321---标准查询下载网
TB/T32322010
应具有电话薄查看和查看过程中的即时呼叫功能；应具有重拨、静音和自动应答的功能；k）
应具有对实时视频的调看、抓拍功能；1
应具有对历史视频的回放功能；宜支持对静图系统图片信息的调看功能。n）
4.4应急操作台
应急操作台是提供给应急救援指挥中心通信人员使用的用户终端设备，其主要功能如下：应实现与现场用户、调度网用户以及自动电话网用户话音通话的功能；a)
应具有个呼、组呼、紧急呼叫、广播功能；应具有会议召集、控制和管理功能：应具有呼叫转移、呼叫转接、呼叫等待、呼叫保持功能；应具有主叫识别业务功能；
应具有单键呼叫和任意拨号（含二次拨号）呼叫的功能；应具有紧急录音通知功能；
应具有通话状态的显示功能；
应具有通话话单查看功能；
应具有电话簿查看和查看过程中的即时呼叫功能；应具有重拨、静音、自动应答功能；应具有对实时视频进行调看、抓拍和录像的功能；应具有对历史视频的回放功能；应具有对视频的播放控制功能；应支持对现场视频参数的配置功能；宜支持对静图系统图片信息的调看功能；宜支持键盘输人功能，对上传的视频根据地点信息、时间信息进行标识。4.5应急值班台
应急操作台是提供给应急值班人员使用的用户终端设备，其主要功能如下：应实现与现场用户、调度网用户和自动电话网用户话音通话的功能；a
应具有个呼、组呼、紧急呼叫和广播功能；应具有呼叫转移、呼叫转接、呼叫等待、呼叫保持功能；应具有录音通知功能；
应具有主叫识别业务功能；
应具有单键呼叫和任意拨号（含二次拨号）呼叫的功能；应具有通话状态的显示功能；
应具有通话话单查看功能：
应具有电话簿查看和查看过程中的即时呼叫功能：应具有重拨、静音、自动应答功能；应具有对实时视频进行调看功能；应具有对历史视频的回放功能；应具有对视频的播放控制功能；宜支持对静图系统图片信息的调看功能。n)
4.6应急中心音/视频终端
应急中心音/视频终端是提供给应急救援指挥中心其他人员使用的用户终端设备，音/视频终端可单独设置为音频终端和视频终端。其主要功能如下：4
应具有与现场用户、自动电话网用户和调度电话网用户话音通话的功能；应具有对实时视频的调看功能；b)
应具有对历史视频的回放功能：宜支持对静图系统图片信息的调看功能。d)
5设备主要技术要求
5.1应急中心通信主设备
5.1.1话音单元
话音单元应满足以下技术要求：TB/T3232—2010
采用软交换技术、VoIP方式实现与现场及其他应急中心的话音终端设备的通信，协议符合a)
YD/T1522.1-2006、YD/T1522.2—2006、YD/T1522.3—2006和YD/T1522.4—2006;b)
音频编解码支持ITU-TG.711、ITU-TG.722、ITU-TG.723.1和ITU-TG.729；在正常情况下，话音质量（MOS）不小于4级；支持同时接入的模拟话路不少于30路；支持同时接入3个现场设备，每个现场与中心同时通话的固定用户数不少于4个，移动用户不少于4个；
支持的会议组数不少于4组，每组成员3~8方；应急指挥台、应急操作台保持的路数不少于4方；h)
呼叫接通率不小于99%；
设备支持配置独立的IP地址。
5.1.2视频单元
视频单元应满足以下技术要求：a
视频解码符合ISO/IEC14496-2：2004和ITU-TH.264；视频传输协议支持UDP或TCP协议；应急中心通信设备之间的视频转发控制协议符合附录A的要求：视频制式为PAL；
在分辨率为CIF时，至少支持同时输人、输出4路视频；至少同时支持30路视频的分发和4路视频的转发；支持的参数配置见表1。
表1参数配置表
参数名称
图像格式
传输顿率
图像质量免费标准bzxz.net
传输速率上限设置
5.1.3存储单元
该路视频的分辨率
传输顿速率
图像质量，由1级至30级可选，1级为最佳图像质量传输速率的上限的设置，基于带宽的实际情况进行设置存储单元满足以下技术要求：
a）应支持至少4路视频和30路话音的同时循环存储；b）存储容量基本配置应为2Tbyte，并可根据需要进行配置；c）宜采用RAID5的保护方式：
宜支持元余配置，不间断工作；d)
建筑321---标准查询下载网
配置范围
CIF/4CIF
PAL:1~25顿
1~30级
32 kbit/s ~2 Mbit/s
TB/T3232—2010
e）可支持离线备份。
5.2应急指挥台、应急操作台、应急值班台应急指挥台、应急操作台和应急值班台应满足以下技术要求：同时支持两个话路通话；
在不考虑网络时延的情况下，与应急现场固定用户的呼叫响应时延不大于2s；b)
人机操作界面采用触摸屏方式，尺寸不小于17英寸，最高显示分辨率不低于1280×1024c）
像素；
界面显示要求如下：
界面分为话音控制界面和视频控制界面两部分，以切换方式显示；话音控制界面应包括1）
呼叫状态显示区、信息显示区、呼叫键区、功能键区等内容，视频控制部分应包含标题栏区、系统功能区、图像显示区和设备控制区，界面布局宜符合附录B；界面中汉字字体使用标准宋体，英文字体使用TimesNewRoman；字号不小于五号2）
3）音量可调节；
4）界面显示亮度可调整，不低于250cd/m2。5.3音/视频终端
音/视频终端应满足以下技术要求：在不考虑网络时延的情况下，与应急现场固定用户的呼叫响应时延不大于2s；a)
b）最高显示分辨率不低于1024×768像素。6接
6.1应急中心通信设备的对外接口应急中心通信设备的对外接口应满足：a）与应急现场之间，可采用2048kbit/s数字接口或10/100Base-T以太网接口的IP数据通道，应支持同时接人现场数量不少于3个；b）与自动电话网和调度通信网之间，采用Z接口或2048kbit/s数字中继接口，接口数量可配置，最大接人能力应支持不少于30个Z接口和4个2048kbit/s数字中继接口；与其他应急中心采用2048kbi/s数字接口或10/100Base-T以太网接口，2048kbit/s数字接口数量不少于2个；
与综合视频系统之间，宜采用10/100Base-T以太网接口；d)
与静图系统之间，可采用10/100Base-T以太网接口；f）
与视频显示系统之间，可采用AV接口，接口数量不少于4个；g）与卫星宽带设备和海事卫星的接口采用10/100Base-T以太网接口。6.22048kbit/s数字接口
2048kbit/s数字接口应符合ITU-TG.703、ITU-TG.704的相关要求。6.3Z接口
Z接口应符合YDN065—1997的相关要求。6.4应急中心通信设备与现场接入设备的协议转换要求应急中心通信设备与现场接人设备之间，2048kbit/s数字接口和10/100Base-T以太网接口的转换协议应符合ITU-TG.8040/Y.1340的相关要求。电源及环境等要求
7.1电源要求
电源应满足以下要求：
a）应急中心通信主设备宜采用交流220V或直流-48V供电：b）电压范围：交流220×（1±20%）V，或直流=48×（1±15%）V。7.2工作环境要求
应急中心通信设备应保证在以下工作环境中的正常工作：a）工作温度：10℃~35℃；
b）工作相对湿度：≤90%（25℃）；c）大气压力：76kPa~106kPa。
7.3电磁兼容要求
TB/T3232—2010
应急中心通信设备抗电磁干扰的能力应符合YD/T1434--2006中22.4（1）和（2）的要求。应急中心通信设备本身产生的电磁干扰限值应符合YD/T1434—2006中22.5.1的要求。7.4防雷要求
不加一级保护条件下，系统设备经受复位10次用户线路上1000V瞬时感应电压冲击后，用户电路板不应损坏。
7.5结构要求
应急中心通信设备的结构应满足以下要求：a）应急中心通信主设备应安装于19英寸标准机架/柜；设备总体机械结构实现硬件模块化；b)
机架应具有足够的机械强度和刚度。c）
8标志、包装、运输及贮存环境要求8.1标
产品标志应包含制造厂名称、产品名称、产品型号或产品标记及制造日期、出厂日期、编号等内容。产品外包装表上的包装储运标志应符合GB/T1912008的相关要求。8.2包装
产品包装采用箱体包装，具有防潮、防振等措施；特殊单独包装，具有防静电、防挤压、防潮、防振等措施。
包装箱采用木箱或优质纸箱。
8.3运输
包装好的产品能承受三级公路上汽车以20km/h~40km/h速度行驶不少于600km，运输车辆应具备遮蓬等防水防尘措施。运输结束后，设备不应出现明显的损伤，经调整后，测试性能应符合要求。产品应能在无空调条件下运输，不应影响开通之后的正常运行。8.4购存
包装完好的产品应能贮存在温度为-25℃~60℃，相对湿度30%～80%的仓库环境内一年，库房内应能防水、防潮，没有有害气体。7
建筑321---标准查询下载网
TB/T3232—2010
A.1概述
附录A
（规范性附录）
应急中心通信设备之间的视频转发通信协议应急中心通信设备之间的视频转发通信协议定义了本应急中心通信设备与上级应急中心或其他应急中心通信设备进行视频转发时的通信协议。A.2通信方式和通信流程
视频转发功能可实现不同应急中心通信设备之间的实时视频流转发。应急中心之间视频转发时，交互消息采用TCP方式传输，默认监听端口号为5650，视频流采用UDP方式传输，具体过程如下描述：应急中心A的实时视频流需要向应急中心B转发时，首先向应急中心B发送“视频转发请求”消息，应急中心B收到后，建立与转发视频流对应的虚拟视频编码器设备（以下简称“虚拟设备”），并向应急中心A回复“应答”消息。
请求、响应过程完成后，若应急中心B调用转发视频，则向应急中心A发送“打开虚拟设备”消息，应急中心A收到后，向应急中心B发送视频流，并回复“应答”消息。在应急中心B调用转发视频的过程中，若停止调用，则向应急中心A发送“关闭虚拟设备”消息，应急中心A收到后，停止向应急中心B发送视频流，并回复“应答”消息。若应急中心A停止转发视频，则向应急中心B发送视频转发“注销虚拟设备”消息，停止发送视频流，应急中心B回复“应答”消息。在信令交互过程中，如果出现异常情况，应急中心A、B应收到相应的出错信息，以便进行容错处理。具体流程参见图A.1。
应急中心A
视频转发请求
打开虚拟设备
转发视频流
关闭虚拟设备
注销虚拟设备
应急中心B
图A1视频转发通信流程图
A.3消息定义
基本数据类型
基本数据类型见表A.1。
数据类型
Unsigned Char
Unsigned Integer
Unsigned Long
Integer
Octet String
消息结构
表A.1基本数据类型表
无符号字节，长度为1个字节
无符号整数，长度为4个字节
无符号长整数，长度为8个字节
整数，长度为4个字节，可为正整数、负整数或零TB/T3232—2010
定长字符串，位数不足时，如果左补0则补ASCII表示的零，如果右补0则补二进制的零消息结构见表A.2。
表A.2消息结构表
Message Header
Message Body
A.3.3消息头格式
消息头格式见表A.3。
字段名
MsgType
MsgRespPort
Sequenceld
A3.4消息定义
字节数
消息头（所有消息公共包头）
消息体
消息头格式表
命令或响应类型：
0x01视频转发请求；
0x02注销虚拟设备：
0x03打开转发视频流；
Unsigned Integer
Unsigned Integer
Unsigned Integer
视频转发请求消息定义见表A.4。A.3.415
0x04关闭转发视频流；
0x20视频转发请求应答；
0x21注销虚拟设备应答：
0x22打开转发视频流应答：
0x23关闭转发视频流应答
消息应答端口
消息流水号，顺序累加，步长为1，循环使用，请求和对应的应答消息的流水号一致表A4：
视频转发请求消息定义表
字段名
ChannelID
DeviceType
字节数
Unsigned Char
Unsigned Char
建筑321---标准查询下载网
通道号
编码器设备类型：H.264=1；MPEG4=29
