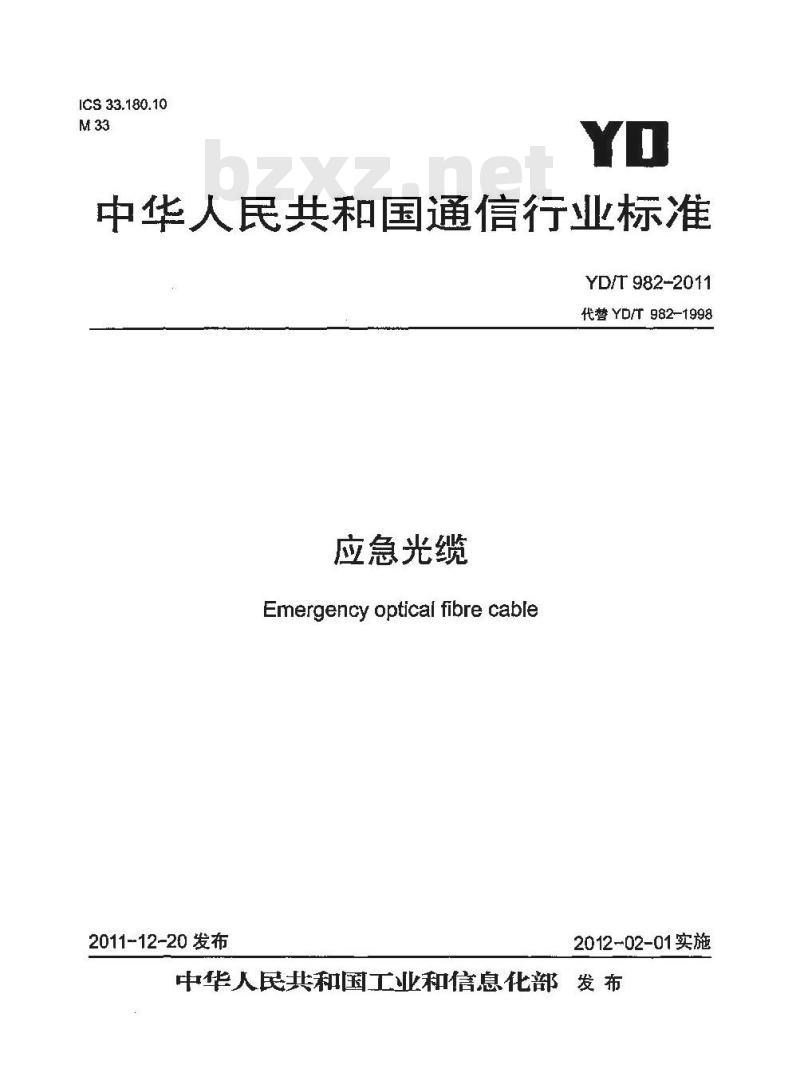

ICS 33.180.10
中华人民共和国通信行业标准
YD/T 982-2011
代替YD/T982-1998
应急光缆下载标准就来标准下载网
Emergencyopticalfibrecable
2011-12-20发布
2012-02-01实施

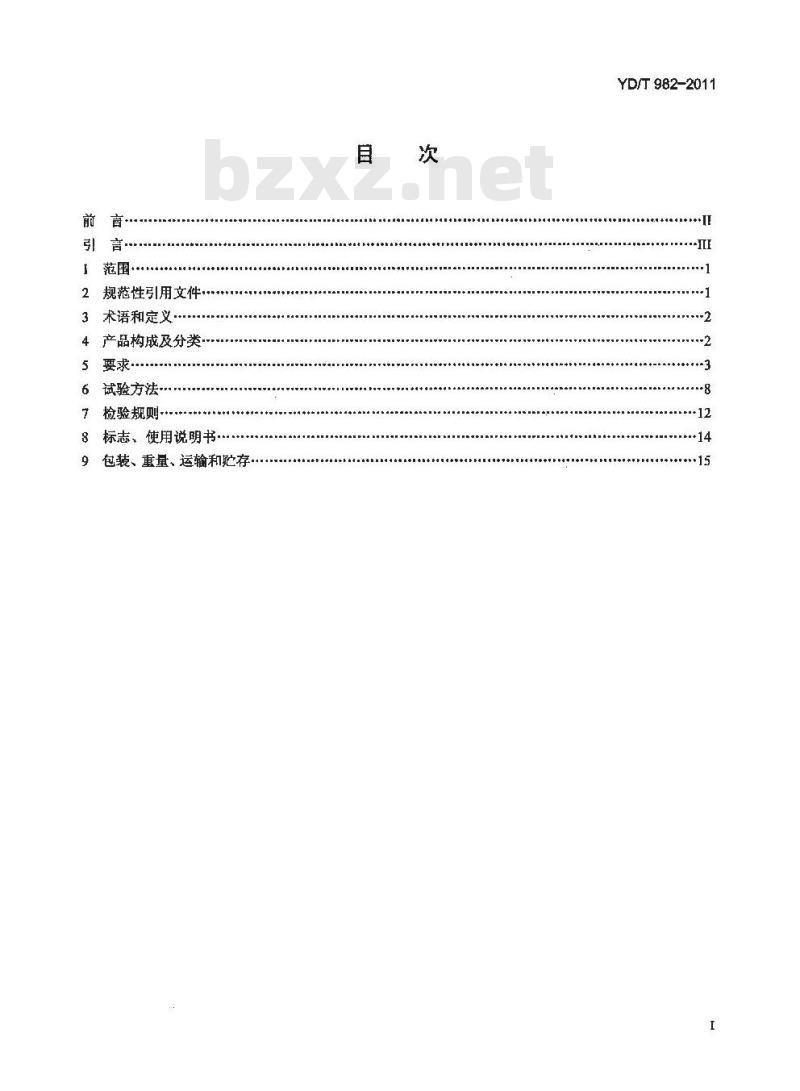

中华人民共和国工业和信息化部发布前
规范性引用文件，
术语和定义·
4产品构成及分类-
试验方法·
7检验规则
标志、使用说明书．
9包装、重量、运输和存
YD/T 982-2011
YD/T 982-2011

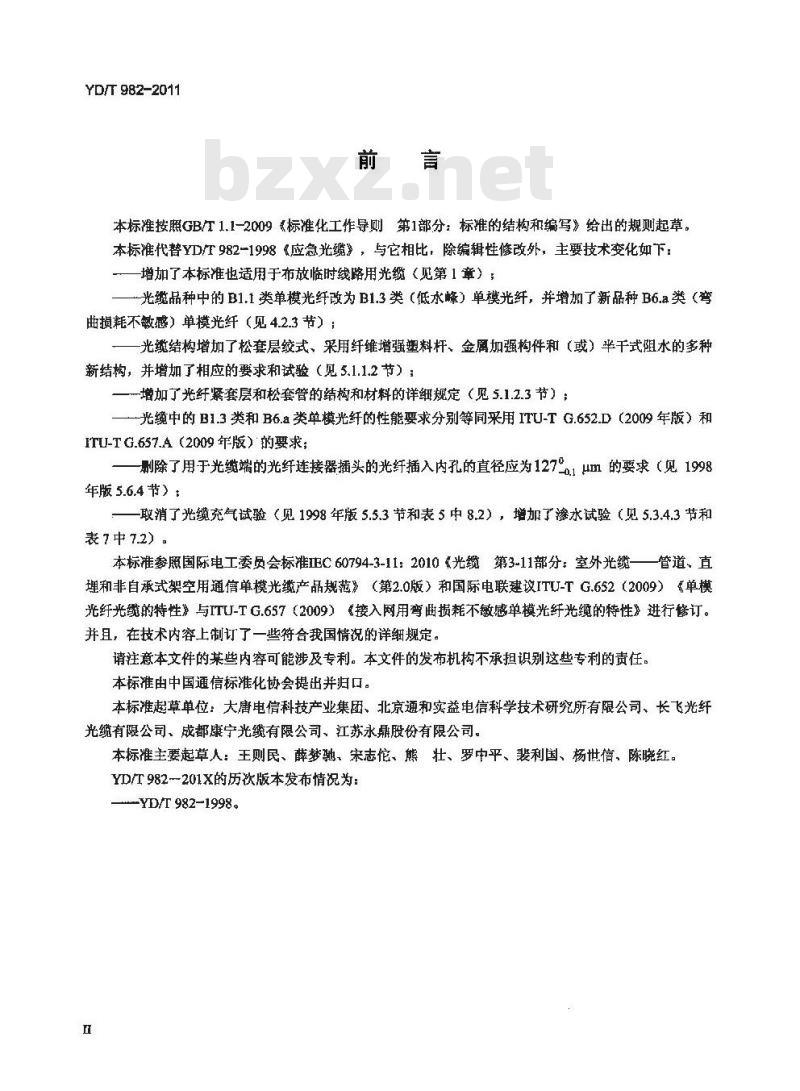

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准代替YD/T982-1998《应急光缆》，与它相比，除编辑性修改外，主要技术变化如下：—增加了本标准也适用于布放临时线路用光缆（见第1章）；一光绒品种中的B1.1类单模光纤改为B1,3类（低水峰）单模光纤，并增加了新品种B6,类（弯曲损耗不敏感）单模光纤（见4.2.3节）：一光缆结构增加了松套层绞式、采用纤维增强塑料杆、金属加强构件和（或）平干式阻水的多种新结构，并增加了相应的要求和试验（见5.1.1.2节）：一增加了光纤紧套层和松套管的结构和材料的详细规定（见5.1.2.3节）：光缆中的B1.3类和B6.a类单模光纤的性能要求分别等同采用ITU-TG.652.D（2009年版）和ITU-T G.657.A（2009 年版）的要求；一除了用于光缆端的光纤连接器插头的光纤插入内孔的直径应为127~.1um的要求（见1998年版5.6.4节）：
取消了光缆充气试验（见1998年版5.5.3节和表5中8.2），增加了渗水试验（见5.3.4.3节和表7中7.2）：
本标准参照国际电工委员会标准正C60794-3-11：2010《光缆第3-11部分：室外光缆一管道、直理和非自承式架空用通信单模光缆产品规范》（第2.0版）和国际电联建议ITU-TG.652（2009）《单模光纤光缆的特性》与ITU-TG.657（2009）接入网用弯曲损耗不敏感单模光纤光缆的特性》进行修订。并且，在技术内容上制订了一些符合我国情况的详细规定。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：大唐电信科技产业集团、北京通和实益电信科学技术研究所有限公司、长飞光纤光缆有限公司、成都康宁光缆有限公司、江苏永鼎股份有限公司。本标准主要起草人：王则民、薛梦驰、宋志佗、熊壮、罗中平、裴利国、杨世信、陈晓红。YD/T982-201X的历次版本发布情况为：-YD/T 982-1998.
YD/T 982-2011

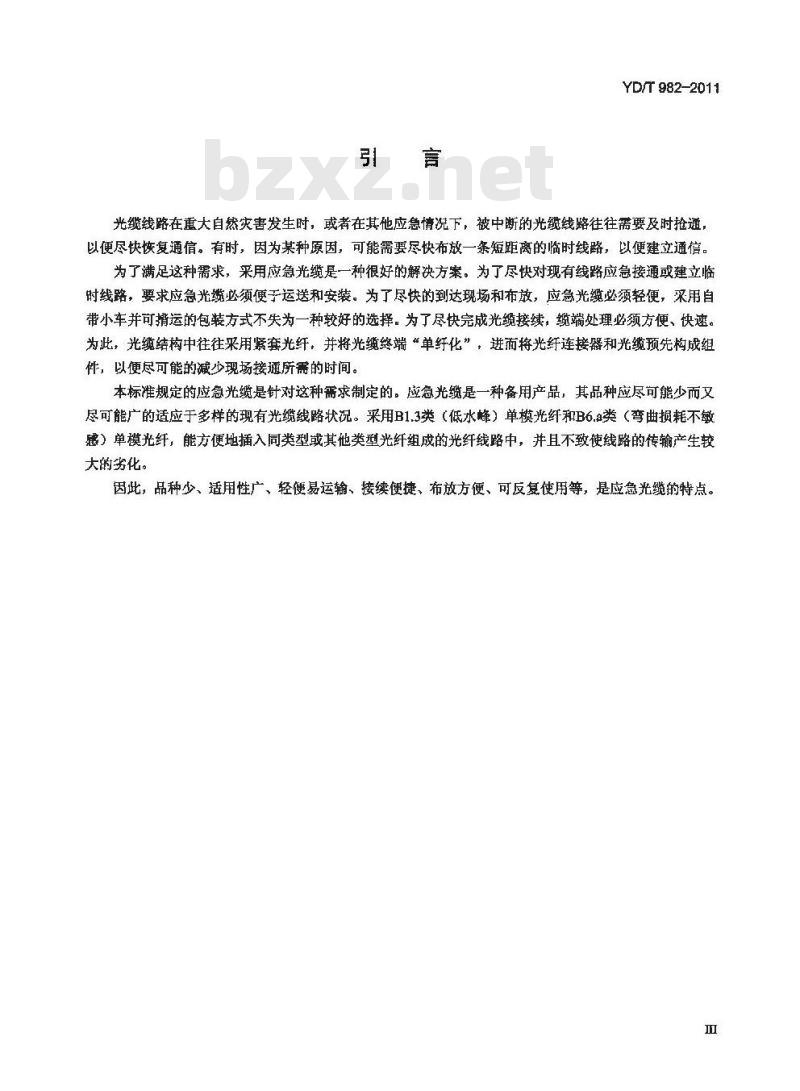

光缆线路在重大自然灾害发生时，或者在其他应急情说下，被中断的光缆线路往往需要及时抢通，以便尽快恢复通信。有时，因为某种原因，可能需要尽快布放一条短距离的临时线路，以便建立通信。为了满足这种需求，采用应急光缆是一种很好的解决方案。为了尽快对现有线路应急接通或建立临时线路，要求应急光缆必须便于运送和安装。为了尽快的到达现场和布放，应急光缆必须轻便，采用自带小车并可捐运的包装方式不失为一种较好的选择。为了尽快完成光缆接续，缆端处理必须方便、快。为此，光缆结构中往往采用紧套光纤，并将光缆终端“单纤化”，进而将光纤连接器和光缆预先构成组件，以便尽可能的减少现场接通所需的时间。本标准规定的应急光缆是针对这种需求制定的。应急光缆是一种备用产品，其品种应尽可能少而又尽可能广的适应于多样的现有光缆线路状况。采用B1.3类（低水蜂）单模光纤和B6.a类（弯曲损耗不敏感）单模光纤，能方便地插入同类型或其他类型光纤组成的光纤线路中，并且不致使线路的传输产生较大的劣化，
因此，品种少、适用性广、轻便易运输、接续便捷、布放方便、可反复使用等，是应急光缆的特点。「范围
应急光缆
YD/T 982-2011

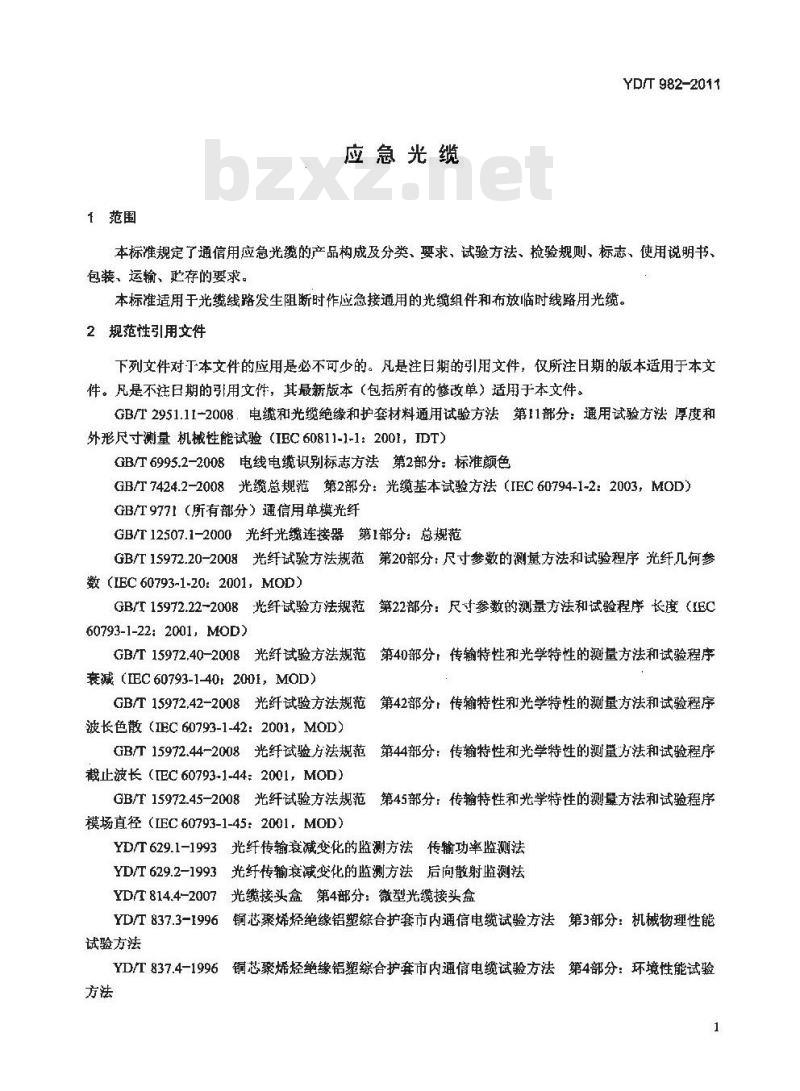

本标准规定了通信用应急光缆的产品构成及分类、要求、试验方法、检验规则、标志、使用说明书、包装、运输、贮存的要求。
本标准适用于光缆线路发生阻断时作应急接通用的光缆组件和布放临时线路用光缆。2规范性引用女件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2951.11-2008.电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验（IEC60811-1-1：2001，IDT）GB/T6995.2-2008电线电缆识别标志方法第2部分：标雅颜色GB/T7424.2-2008光缆总规范第2部分：光缆基本试验方法（IEC60794-1-2：2003，M0D）GBT9771（所有部分）通信用单模光纤GB/T12507.1-2000光纤光缆连接器第1部分：总规范GB/T15972.20-2008光纤试验方法规范第20部分：尺寸参数的测量方法和试验程序光纤几何参数(IEC 60793-1-20:2001，MOD)GB/T15972.22-2008光纤试验方法规范第22部分：尺寸参数的测量方法和试验程序长度（IEC60793-1-22:2001,MOD)
GB/T15972.40-2008光纤试验方法规范第40部分，传输特性和光学特性的测量方法和试验程序衰减(IEC 60793-1-40r 2001，MOD)GB/T15972.42-2008光纤试验方法规范第42部分，传输特性和光学特性的测量方法和试验程序波长色散（正EC60793-1-42：2001，M0D）GB/T15972.44-2008光纤试验方法规范第44部分：传输特性和光学特性的测量方法和试验程序截止波长（[EC60793-1-44:2001，MOD)GB/T15972.45-2008光纤试验方法规范第45部分：传输特性和光学特性的测章方法和试验程序模场直径（IEC60793-1-45：2001，M0D）YDT629.1-1993光纤传输凝减变化的监测方法传输功率监测法YD/T629.2-1993光纤传输衰减变化的监测方法后向散射监测法YD/T814.4-2007光缆接头盒第4部分：微型光缆接头盒YD/T837.3-1996铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法第3部分：机械物理性能试验方法
YD/T837.4-1996铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法第4部分：环境性能试验方法
YD/T 982-2011
YD/T839.3-2000通信电缆光缆用填充和涂覆复合物第3部分：冷应用型填充复合物YD/T908-2000光缆型号命名方法YD/T1115.1-2001通信电缆光缆用阻水材料第一部分：阻水带YD/T1115.2-2001通信电缆光缆用阻水材料第一部分，阻水纱YD/T1118.1-2001光纤用二次涂覆材料第1部分：聚对苯二甲酸丁二醇酯YD/T1118.2-2001光纤用二次涂覆材料第2部分：改性聚丙烯YD/T1181.1-2002光缆用非金属加强件的特性第1部分：玻璃纤维增强塑料杆YD/T1181.2-2008光缆用非金属加强件的特性第2部分：纶纱YD/T1272（所有部分）光纤活动连接器3术语和定义
下列术语和定义适用于本文件。3.1
应急光缆Emergency Optical Fibre Cable抢修阻断的光缆线路时用于应急接通的光缆组件，通常包括一段移动用光缆及其两端用于连接的含光纤连接器的接头盒和专用工具。有时，应急光缆也指布放临时线路时用的光缆。3.2
机械式接续器MechanismConnector一种直通式连接器，两段裸光纤从它的两端插入固定并自动对准形成光导通。4产品构成及分类
4.1构成
应急光缆成套产品由单模光缆、光纤连接器、接头盒和专用工具等组成，其数量应符合表1规定，但允许光缆芯数按用户要求另行规定。表1应急光缆成套产品构成
光纤连接器
接头盒
4芯光缆1盘
6芯光缆1盘
8芯光缆1盘
12芯光缆1盘
专用工具
a光纤连接器常用机械式接续器或SC型、FC型连接器。采用FC型连接器时，每套连接器包括一个转接器和两个插头，其中一个插头应装配在光纤端上构成FC-PC型引线式插头，并形成光缆组件。b接头盒数量可按实际需要确定
4.2光缆型号
4.2.1概述
光缆型号按照YDT908-2000规定方法编制，包括型式和规格两部分。4.2.2光缆的常用结构型式及其名称示例GMFJU一一非金属加强构件、紧套层绞式、聚氨酯护套通信用移动光缆：GMFU一一非金属加强构件、松套层绞式，聚氨酯护套通信用移动光缆：GMFY一—非金属加强构件、松套层绞式、聚乙烯护套通信用移动光缆；2
GMFXU一一非金属加强构件、中心管式、聚氨酯护套通信用移动光缆；GMFXY一一非金属加强构件、中心管式、聚乙烯护套通信用移动光缆：GMXU一一金属加强构件、中心管式、聚氨酯护套通信用移动光缆：GMXY一一金属加强构件、中心管式，聚乙烯护套通信用移动光缆。4.2.3光缆规格
YD/T982-2011
光缆中的光纤类别为GB/T9771规定的B1.3或B6.a类单模光纤，用于应急接通用时光缆的光纤数宜为4、6、8或12芯，用于临时线路时，光纤数可达48芯。按用户要求，也可采用其他类型的光纤。注：B1.3类为波长段扩展的非色散位移单模光纤，即低水峰单模光纤：B6.a类为弯曲损耗不敏感单模光纤。4.3光纤连接器型号
光纤连接器型号采用YD/T1272相关部分规定的光纤活动连接器型号，例如FC型。4.4应急光缆型号和标记
4.4.1型号
应急光缆型号由光缆型号加上如果有的光纤连接器型号组成，如下所示。光缆型号+
光纤连接器型号
示例：GMFJU6B1.3+SC
4.4.2标记
加工订货时应标明应急光缆产品标记，它由应急光缆的型号和本标准编号组成。示例：非金属加强构件、紧套层绞式、聚氨酯护套通信用移动光缆，包含6根B1.3类单模光纤，并附有相应数量的SC型光纤连接器，则产品标记应表示为：GMFJU6B1.3十SCYD/T982一201X5要求
5.1光缆结构
5.1.1总则
5.1.1.1光缆应由缆芯和护套两大部分构成。其中，缆芯宜为紧套层绞式结构，也可以是中心管式结构或松套（半紧套）层绞式结构：护套宜为合适的塑料护套，例如聚氨酯护套或乙烯护套。5.1.1.2应急接通用光缆宜为紧套层绞式结构，不要求阻水。临时接通用光缆应是全截面阻水结构，即水在护套下不能纵向渗流。阻水结构应为干式或半干式，即除了光纤松套管内的间隙允许用育状复合物连续填充之外，光缆内的间隙应放置固态阻水材料。常用典型结构型式见图1。涂覆光纤
紧套光纤
中心构件
芳纶加强构件
a）紧套层绞式
b）松套层绞式
松套管
撕裂绳
阻水材料
钢丝或FRP圆杆
芳纶加强构件
阻水材料
YD/T 982-2011
涂覆光纤
阻水材料
松套管
芳纶加强构件
或非金属纤维加强带
e）中心管式
图1光缆典型结构示惠图
涂覆光纤
阻水材料
松套管
细钢丝
阻水材料
5.1.1.3允许采用其他的类似结构型式。除本标准已规定的之外，光缆的详细结构或经用户同意并满足本标准规定的性能要求的其他结构，应在订货合同中明确规定。5.1.1.4同批、同型式规格的光缆产品应具有相同结构排列和相同识别色谱。5.1.1.5光缆用材料应使光缆各项性能满足本章中的各性能要求。5.1.2缆芯
5.1.2.1概述
5.1.2.1.1层绞式光缆的缆芯通常如下构成：）应以适当节距将外径相同的4、6、8或12根被覆光纤层绞在中心（加强）构件四周构成光纤绞层；
b）面向光缆A端看，在顺时针方向上紧套光纤或松套管的序号增大，序号及其标志色应符台表2规定：
表2紧套光纤序号和松套警序号与管中光纤序号及其标志色序号
c）绞层四周宜有芳纶丝束加强构件：d）绞层外可有扎纱，以使绞层结构稳定6
e）绞层外可有绕包的包带层。包带层应具有足够的隔热性能。8
粉红青绿
5.1.2.1.2中心管式光缆的缆芯由松套光纤及其四周放置的加强构件构成，加强构件材料宜为芳纶丝束或非金属纤维加强带，临时线路用光缆可以是高强度钢丝。5.1.2.2光纤
5.1.2.2.1光缆中宜由有涂覆层的同类（B1.3或B6.a类）单模光纤组成，其芯数应符合光缆规格的要求。同批光缆产品应使用同一设计、相同材料和相同工艺制造出来的光纤。5.1.2.2.2松套管内光纤的涂覆层表面应有全色色标，其颜色应符合GB/T6995.2-2008规定，并且不褪色不迁移。
5.1.2.2.3用于成缆的单模光纤的涂覆层结构及其剥除力、光纤强度筛选水平及其动态疲劳参数m值、模场直径和尺寸参数、截止波长、宏弯损耗和色散等应符合GB/T9771有关规定。5.1.2.3光纤被覆层
YD/T 982-2011
5.1.2.3.1光缆中光纤应有热塑性材料构成的被覆层，它对涂覆光纤起机械缓冲保护作用。被覆层依缆结构而定，宜为紧套层，也可以是松套管。5.1.2.3.2被覆层尺寸应符合表3规定。表3光纤被覆层尺寸
光缆类型
层纹式
中心管式
被覆层类型
紧套芸
松套管*
松套管
标称值
a松套管标称尺寸可随管中的光纤芯数改变，但在同一批同结构的光缆中应相同标称值
0.30~0.45
0.35~0.45
单位：mm
5.1.2.3.3典型的紧套光纤由1根涂覆光纤、被覆层，以及可能有的缓冲层组成。被疆层应易于从光纤涂覆层或缓冲层上剥除，剥除长度为15mm时，剥离力应为1.3N13.3N。5.1.2.3.4紧套光纤的紧套层材料宜为聚腰、热塑性聚醋弹性体，低烟无卤阻燃聚烯轻聚氯乙、紫外固化树脂等。
5.1.2.3.5米用松禁管结构时，光纤在松套管中的余长应均匀稳定，以便光缆的拉伸性能和基减温瘦特性符合本标准规定。并且，在松套管内的间隙应连续填充一种触变型的复合物，填充复合物应与光纤涂覆层和松套管材料相容。
5.1.2.3.6松套管材料可用聚对苯二甲酸丁二醇酯（简称PBT）塑料、聚丙烯（简称PP）塑料或其他合适的塑料,PBT和PP应分别符合YD/T1118.1-2001和YD/T1118.2-2001规定。填充复合物应符合YD/T839.3-2000规定。
5.1.2.4光纤识别
光缆中光纤应采用全色谱方式识别，标色应在紧套层或松套管与管中光纤涂疆层上。除5.1.2.1.1节的规定之外，松套管中光纤序号及其标志色应符合表2规定，其颜色应符合GB/T6995.2-2008规定，并且不褪色不迁移。
5.1.2.5中心构件和填充绳
层绞式光缆中，中心构件用以保持绞层结构稳定，宜为芳纶丝束或阻水纱，也可以是塑料绳，临时线路用光缆中允许用FRP圆杆或高强度钢丝。填充绳用于在绞层中填补空位，其外径应使缆芯圆整。填充绳可以是表面圆整光滑的塑料绳，也可以是阻水纱。5.1.2.6加强构件
5.1.2.6.1加强构件用以增强光缆拉伸性能，通常宜采用非金属芳纶丝束加强构件，但在临时线路用光缆中允许采用金属加强构件，例如高强度钢丝。5.1.2.6.2光缆中加强构件宜放置在缆芯四周，层绞式光缆也可放置在缆的中心位置，并允许在中心加强构件上加垫层
5.1.2.6.3芳纶丝束应符合YD/T1181.2-2002规定，在光缆制造长度内芳纶丝每束允许有1个接头，但在任意200ml光缆长度内只允许1个丝束接头。高强度钢丝宜是不锈钢丝，也可是磷化钢丝。单钢丝核氏模量应不低于190GPa，其表面应圆整光滑，在光缆制造长度内单钢丝不允许接头。FRP圆杆应符合YD/T1181.1-2002规定，在光缆制造长度内不允许接头。5.1.2.7阻水结构
YD/T 982-2011
5.1.2.7.1临时接通用光缆阻水采用干式或半干式结构，即除了松套管内的间隙可连续填充触变型的复合物之外，护套以内、光纤被覆层之间的所有间隙应通过连续放置阻水带、阻水纱或阻水粉来达到纵向阻水。
5.1.2.7.2阻水带和阻水纱应分别符合YD/T1115.1-2001和YD/T1115.2-2001规定。5.1.3护套
5.1.3.1光缆应在缆芯外挤包一层连续完整的塑料护套，常用护套有耐日光老化的黄色或熙色的聚氨酯护套或聚乙烯护套等。
5.1.3.2护套的表面应圆整光滑，任何横断面上均应无目视可见的气泡、砂眼和裂纹。5.1.3.3应急连接用光缆的护套厚度标称值为0.8mm，最小值应不小于0.6mm，在任何横断面上的平均值应不小于0.7mml。临时线路用光缆缆芯四周加强构件为芳纶丝时，护套厚度标称值为1.0mm，最小值应不小于0.8mm，在何横断面上的平均值应不小于0.9mm；缆芯四周加强构件为钢丝或FRP圆杆时，护套厚度标称值为1,5mm，最小值应不小于1.2m，任何横断面上的平均值应不小于1.3mm。5.1.4撕裂绳
用户要求时，光缆护套下面可放置撕裂绳，撕裂绳应连续贯通整根光缆长度，不吸湿，不吸油，并具有足以开启光缆护套的强度。5.2光缆交货长度
5.2.1光缆的标准制造长度应不小于1000m5.2.2除非订货合同中另有规定，应急接通用光缆交货长度宜为250m；临时线路用光缆宜在订货合同中规定。
5.3光缆性能要求
5.3.1光缆中光纤特性
模场直径和尺寸参数应符合表4规定。表4光纤模场直径和尺寸莓数
模场直径
标称值
包层直径
标称值
(μm）
芯同心度
包层不
对于紧套被覆的光纤，涂覆层标称直径宜为400μm～500μm5.3.1.2光缆截止波长cc应不大于1260mm误差
涂覆层直径
标称值
(μm）
包层/涂援层同
心度误差
(μtm)
5.3.1.3零色散波长。应为1300nm~1324mm，最大零色散斜率Sx为0.092ps/（nm2.km）。5.3.1.4光缆中光纤的衰减系数在1310m波长上应不大于0.40dB/km，在1550nm波长上应不大于0.25 dB/km.
5.3.2护层机械物理性能
光缆聚乙烯护套和聚氨酯护套的机械物理特性应符合表5规定。6
抗拉强度
断裂伸率
热收缩率
热老化处理前
表5护套的机械物理性能
(最小值）
热老化前后变化率|Ts
热老化处理温度
热老化处理时间
热老化处理前
热老化处理所
热老化前后变化率
热老化处理溢度
热老化处理时间
热处理温度
热处理时间
耐环境应力开裂（50℃，96h）
(最大值）
（最小值）
(最小值）
(最大值）
（最大值）
100±2
YD/T 982-2011
100±2
24×10
100±2
115±2
失效数/试样数：0/10
100±2
注：LLDPE、MDPE和HDPE分别为线性低密度、中密度和高密度巢乙烯的简称，TPU为热塑性案氨酶弹性体的简称5.3.3光缆的机械性能
5.3.3.1光缆的机械性能应包括光缆的拉伸，压扇，冲击、反复弯曲、扭转、卷绕、曲挠和磨损等项目，并应通过6.5节规定的试验方法和试验条件来检验，5.3.3.2
应急光缆的允许拉伸力和允许压扇力见表6。表6光缆的允许拉伸力和压扁力
缆芯结构
光缆用途
应急接通用
临时线路用
紧套层绞式
中心管式
松套层绞式
或中心管式
主要加强
构件材料
充许拉伸力（最小值）
短替力
长期力
充许压扇力（最小值）
短皙力
(N/00mm)
长期力
(N/100mm)）
5.3.3.3光缆允许的最小弯曲半径在动态弯曲情况下为80mm，在静态曲情况下为60mm。5.3.4光缆的环境性能
5.3.4.1光缆的环境性能应包括衰减温度特性，护套完整性、低温下弯曲性能和低温下冲击性能等项目，并应通过6.6节规定的试验方法和试验条件来检验。5.3.4.2在一40℃~+60℃温度范围内，光缆中光纤的温度附加衰减应不大于0.20dB/km，或者表1规定的应急光缆组件中的光纤与连接器组件的温度附加衰减应不大于0.1dB。5.3.4.3对于临时接通用光缆，0.5m水头加在光缆的全部截面上时，应能阻止水纵向渗流。5.3.4.4光缆应其有在一20C低温下承受弯曲半径为80mm的U形弯曲的能力。5.3.4.5光缆应具有在一20℃低温下耐冲击的能力。5.4光纤连接器要求
YD/T 982-2011
5.4.1光纤连接器结构应适于直接用裸光纤在现场进行光纤连接，可用机械式接线子、FC型连接器或其他适用的连接器。
5.4.2光纤连接器包括一个转接器、一个预安装在光的光纤端上的插头和一个可现场装配的光纤插头。预安装插头的光缆端部应剥除适当长度的护套，然后在护套端部作适当保护并固定伸出的涂覆光纤束，同时，各单独光纤也应适当保护（例如加工成单芯光缆）并装配上插头，构成引线式插头。5.4.3光纤连接器的结构、尺寸、机械性能和环境性能应符合YD/T1272的有关规定，并用相应的试验方法验证。
5.4.4光纤连接器的连接损耗应不大于0.5dB（可加匹配液）。5.5光缆组件
5.5.1光缆两端应剥除一段护套并作适当处理，以预防光纤发生弯折。各光纤应与连接器预加丁成组件。5.5.2应急光缆组件中两端带连接器的光纤组件的衰减应不大于按5.3.1.4节规定的限值所确定的光纤衰减加1dB（连接器可加匹配液）注：1dB是光续两端的两个连接器的连接损耗之和。5.6接头盒要求
5.6.1接头盒结构应能安装固定引入的光缆护套和连接器、盘留适当长度的连接光纤和具有适当的密闭和防水性能。
5.6.2接头盒外壳宜为防蚀、防锈的金属壳，也可以是工程塑料壳。5.6.3接头盒两端光缆的充许拉伸力应不小于600N。5.6.4除本标准另有规定外。接头盒内部构件、密封元件、材料、外观和机械性能等应符合YD门814.4-2007规定。
5.7专用工具要求
专用工具应能配合常规光缆接续工具宪成光缆应急连接，其详细规范由制造厂提供。5.8齐套性
应急光缆各组件应按表1规定配套齐全，但用户另有要求时可除外。6试验方法
6.1总则
应急光缆各组件的各项性能应按表7规定的试验方法进行验证。表7试验项目和试验方法及检验规则会
光缆结构完整性及外观
光缆结构尺寸和光纤识别
光纤识别色谱
被覆层尺寸
护套厚度
光缆长度
本标准章节号
本标准6.2节
目力检查
试骏方法
GB/T 2951.11~2008
GB/T 2951.11-2008
本标准6.4节
检验类别
