【YD通讯标准】 光缆型号命名方法

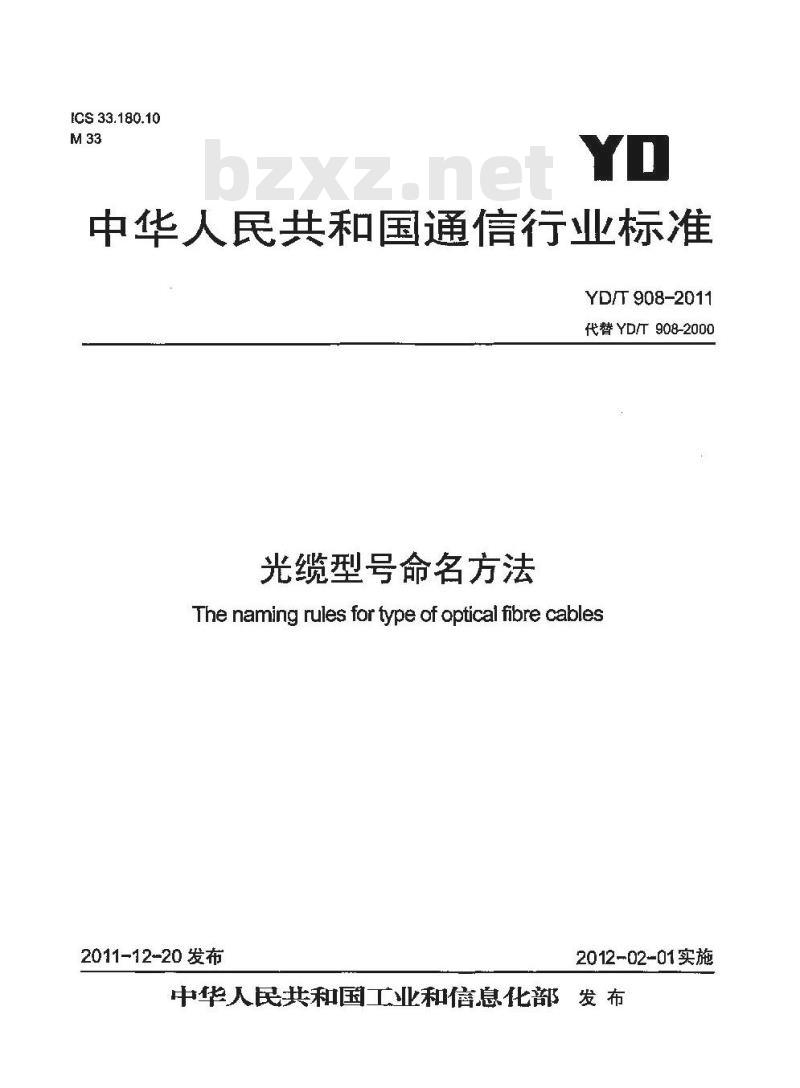

ICS33.180.10
中华人民共和国通信行业标准
YD/T 908-2011
代替YD/T908-2000
光缆型号命名方法
The naming rules for type of optical fibre cables2011-12-20发布
2012-02-01实施
中华人民共和国工业和信息化部发布YD/T 908-2011

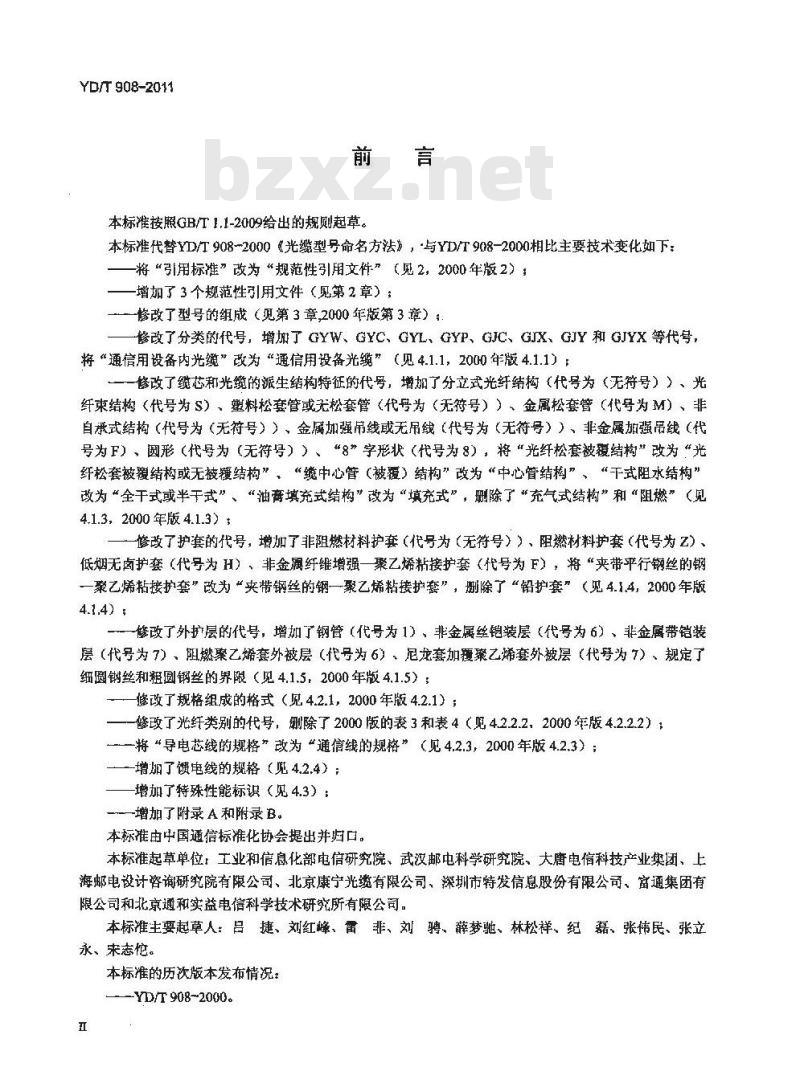

本标准按照GB/T1.1-2009给出的规则起草。本标代替YD908-2000光缆型号命名方法》，·与YD/T908-2000相比主要技术变化如下：一将“引用标准”改为“规范性引用文件”（见2，2000年版2）”一增加了3个规范性引用文件（见第2章）：修改了型号的组成（见第3章,2000年版第3章）：修改了分类的代号，增加了GYW、GYC、GYL、GYP、GJC、GJX、GJY和 GJYX等代号，将“通信用设备内光缆”改为“通信用设备光缆”（见4.1.1，2000年版4.1.1）：一一修改了缆芯和光缆的派生结构特征的代号，增加了分立式光纤结构（代号为（无符号））、光纤束结构（代号为S）、塑料松套管或无松套管（代号为（无符号））、金属松套管（代号为M）、非自承式结构（代号为（无符号）），金属加强吊线或无吊线（代号为（无符号）），非金属加强带线（代号为F）、圆形（代号为（无符号））、“8”字形状（代号为8），将“光纤松套被覆结构”改为“光纤松套被覆结构或无被覆结构”，“缆中心管（被短）结构”改为“中心管结构”、“干式阻水结构”改为“全干式或半干式”、“油育填充式结构”改为“填充式”，删除了“充气式结构”和“阻燃”（见4.1.3，2000年版4.1.3）；
一修改了护套的代号，增加了非阻燃材料护套（代号为（无符号））、阻燃材料护套（代号为Z）、低烟无卤护套（代号为H），非金属纤维增强一聚乙烯粘接护套（代号为F），将“夹带平行钢丝的钢一聚乙烯粘接护套”改为“夹带钢丝的钢一聚乙烯粘接护套”，删除了“铅护套”（见4.1.4，2000年版4.1.4);
一一修改了外护层的代号，增加了钢管（代号为1）、非金属丝铠装层（代号为6）、非金属带铠装层（代号为7），阻燃聚乙烯套外被层（代号为6）、尼龙套加覆乙烯套外被层（代号为7）、规定了细圆钢丝和粗圆钢丝的界限（见4.1.5，2000年版4.1.5）；一修改了规格组成的格式（见4.2.1，2000年版4.2.1）；一修改了光纤类别的代号，删除了2000版的表3和表4（见4.2.2.2，2000年版4.2.2.2）；一一将“导电芯线的规格”改为“通信线的规格”（见4.2.3，2000年版4.2.3）；一增加了馈电线的规格（览4.2.4）：—增加了特殊性能标识（见4.3）：———增加了附录 A和附录B。
本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、武汉邮电科学研究院、大唐电信科技产业集团、上海邮电设计咨询研究院有限公司、北京康宁光缆有限公司，深圳市特发信息股份有限公司、富通集团有限公司和北京通和实益电信科学技术研究所有限公司。本标准生要起草人：吕捷、刘红峰、雷非、刘、骋、薛梦驰、林松祥、纪磊、张伟民、张立永、宋志恺。
本标准的历次版本发布情况：
—YD/T 9082000。

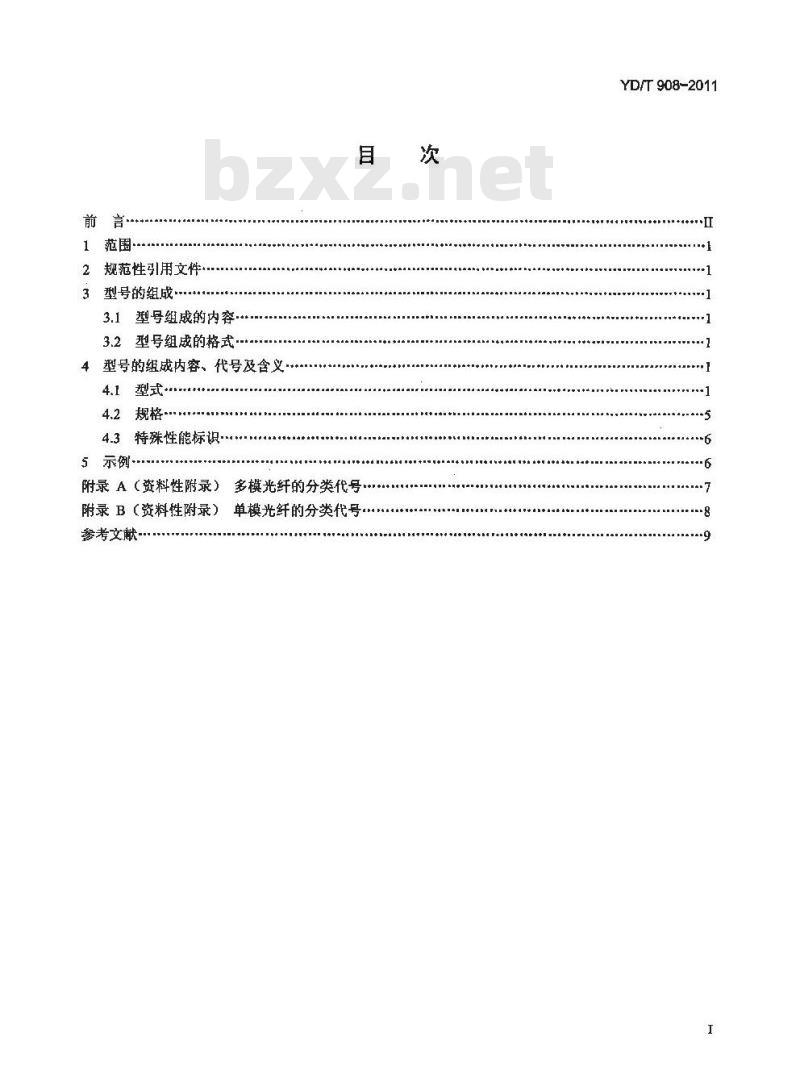

1范围-
2规范性引用文件·
3型号的组成…
3.1型号组成的内容.
3.2型号组成的格式-
4型号的组成内容。代号及含义
4.1型式
4.2规格-
4.3特殊性能标识…
5示例-
附录A（资料性附录）多模光纤的分类代号·附录B（资料性附录）单模光纤的分类代号参考文献
YD/T 908-2011

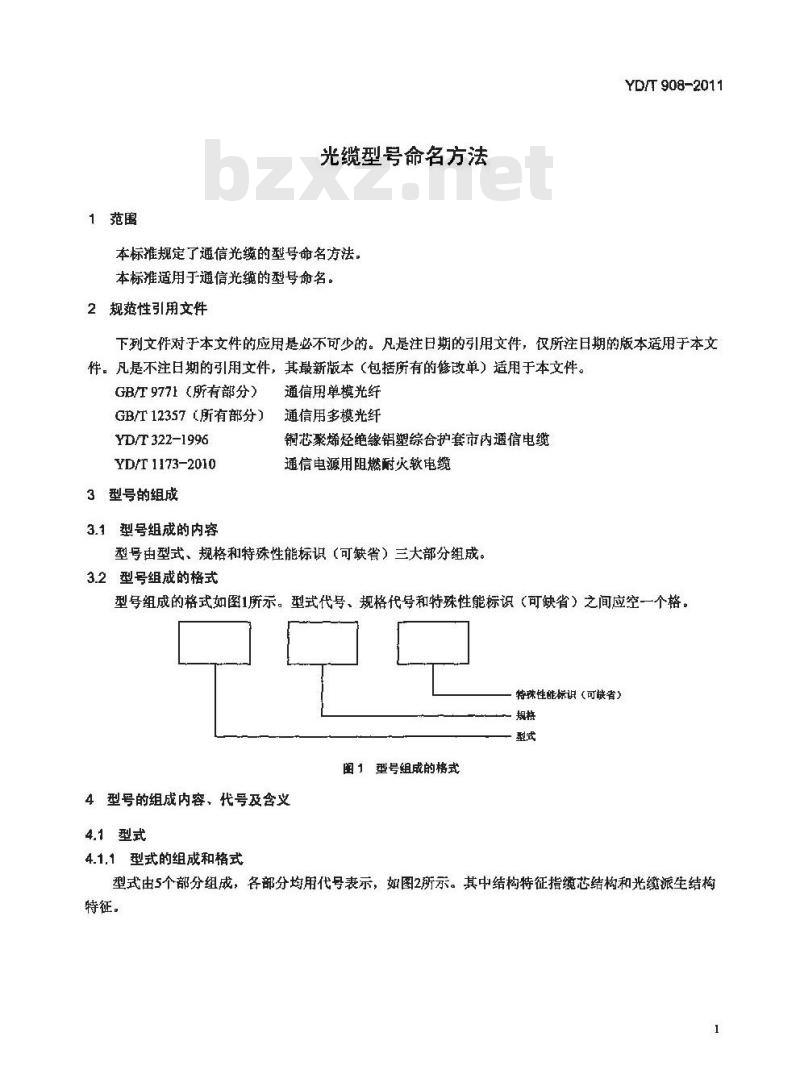

1范围
光缆型号命名方法
本标推规定了通信光缆的型号命名方法。本标推适用于通信光缆的型号命名。2规范性引用文件
YD/T 908-2011
下列文件对于本文性的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T9771（所有部分）
GB/T12357（所有部分）
YD/T 322-1996
YD/T 1173-2010
3型号的组成
3.1型号组成的内容
通信用单模光纤
通信用多模光纤
芯聚烯烃绝缘铝塑综合护套市内通信电缆通信电源用阻燃耐火软电缆
型号由型式、规格和特殊性能标识（可缺省）三大部分组成，3.2型号组成的格式
型号组成的格式如图1所示。型式代号、规格代号和特殊性能标识（可缺省）之间应空一个格。特殊性能标识(可缺省)
·规格
图 1型号组成的格式
4型号的组成内容、代号及含义
4.1型式
4.1.1型式的组成和格式
型式由5个部分组成，各部分均用代号表示，如图2所示。其中结构特征指缆芯结构和光缆派生结构特征。
YD/T 908-2011

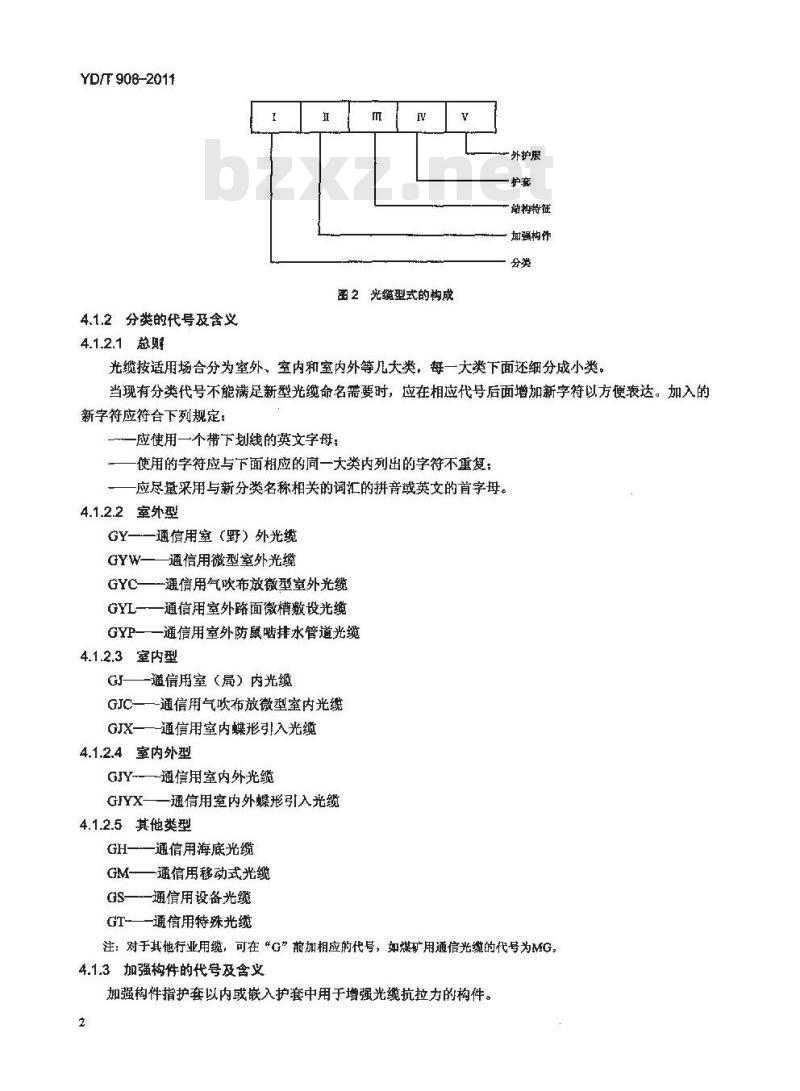

4.1.2分类的代号及含义
4.1.2.1总则
图2光缆型式的构成
外护展
缩构特征
加强构作
光缆按适用场合分为室外、室内和室内外等儿大类，每一大类下面还细分成小类。当现有分类代号不能满是新型光缆命名需要时，应在相应代号后面增加新字符以方便表送。加入的新字符应符合下列规定：
一应使用一个带下划线的英文字母：使用的字符应与下面相应的同一大类内列出的字符不重复；一应尽量采用与新分类名称相关的词汇的拼音或英文的首字母。4.1.2.2室外型
GY一一通信用室（野）外光缆
GYW——通信用微型室外光缆
GYC—一通信用气吹布放微型室外光缆GYL——通信用室外路面微槽敷设光缆GYP——一通信用室外防鼠啮排水管道光缆4.1.2.3室内型
GJ-一道信用室（局）内光缆
GJC——-通信用气吹布放微型室内光缆GIX—-通信用室内蝶形引入光缆4.1.2.4室内外型
GIY—-通信用室内外光缆
GIYX—一通信用室内外蝶形引入光缆4.1.2.5其他类型
GH——通信用海底光缆
GM—通信用移动式光缆
GS—通信用设备光缆
GT-—通信用特殊光缆
注：对于其他行业用缆，可在“G”前加相应的代号，如煤矿用通信光继的代号为MG，4.1.3加强构件的代号及含义
加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。2
YD/T 908-2011
当遭到以下代号不能准确表光缆的加强构件特征时，应增加新字符以方便表达。新字符应符合下列规定：
—一应使用一个带下划线的英文字母；一使用的字符应与下面列出的字符不重复；—一应尽量采用与新构件特征相关的词汇的拼音或英文的首字母。加强构件的代号及含义如下：
（无符号）—金属加强构件
F---非金属加强构件
4.1.4缆芯和光缆的派生结构特征的代号及含义4.1.4,1总则
光缆结构特征应表示出缆芯的主要结构类型和光缆的派生结构。当光缆型式有几个结构特征需要表明时，可用组合代号表示，其组合代号按下列相应的各代号自上而下的顺序排列。当遇到以下代号不能准确表达光缆的继芯结构和派生结构特征时，应在相应位置加入新字符以方便表达。加入的新字符应符合下列规定：一应使用-一个带下划线的英文字母或阿拉伯数字：一一使用的学符莅与下面列出的字符不算复一应尽量采用与新结构特征相关的词汇的拼音或英文的首字每。4.1.4.2缆芯光纤结构
（无符号）一分立式光纤结构
D--光纤带结构
4.1.4.3二次被覆结构
（无符号）一一光纤松套被覆结构或无被覆结构J--—-光纤紧套被覆结构
S---光纤束续构
注，光纤束绪构是指经固化形成一一体的相对位置固定的束状光纤绪构。4.1.4.4松套管材料
（无符号）——塑料松套管或无松套管M-金属松套管
4.1.4.5缆芯结构
（无符号）一层绞结构
G骨架槽结构
X—中心管结构
4.1.4.6阻水结构特征
（无符号）全干式或半干式
T-—填充式
4.1.4.7承载结构
（无符号）一一非自承式结构
YD/T 908-2011
C自承式结构
4.1.4.8吊线材料
（无符号）金属加强吊线或无吊线F一非金属加强吊线
4.1.4.9截面形状
（无符号）圆形
8——\8”字形状
B—扁平形状
E—-椭圆形状
4.1.6护套的代号及含义
4.1.5.1总则
护套的代号表示出护套的材料和结构，当护套有几个特征需要表明时，可用组合代号表示，其组合代号按下列相应的各代号自上而下的顺序排列。当遇到下列代号不能准确表达光缆的护套特征时，应增加新字符以方便表达。增加的新学符应符台下列规定：
-应使用一个带下划线的英文字母；一使用的字符应与下面列出的字符不重复：应尽量采用新护套特征相关词汇的拼音或英文的首字母。4.1.5.2护套阻燃代号
（无符号）————非阻燃材料护套Z——阻燃材料护套
4.1.5.3护套材料和结构代号
Y-—聚乙烯护套
V—聚氯艺烯护套
U—聚氮酯护套
H——低烟无卤护套
A铝一聚乙烯粘接护套（简称A护套）S—钢一聚乙烯粘接扩套（简称S护套）F-非金属纤维增强一聚乙烯粘接护套（简称F护套）W夹带钢丝的钢—聚乙烯粘接护套（简称W护套）L—铝护套
G——钢护套
注：V、U和护套具有阻織特性，不必在前面加Z4.1.6外护层的代号及含义
4.1.6.1总则
当有外护层时，它可包括垫层、铠装层和外被层：其代号用两组数字表示（垫层不籍表示），第一组表示铠装层，它可以是一位或两位数字：第二组表示外被层，它应是一位数字。4
YD/T 908-2011
当遇到下列数字不能准确表达光缆的外护层特征时，应增加新数字以方便表达。增加的新数字应符合下列规定，
表示铠装层时应使用一个或两个带下划线的数字，表示外被层时应使用一个带下划线的数字：使用的数字应与下面列出的数字不重复。4.1.6.2铠装层的代号及含义
铠装层的代号及含义见表1。
表1铠装层的代号及含义
0或（无符号）
无铛装层
绕包双钢带
单细圆钢袋
双细圆钢丝
单粗圆钢丝
双粗圆钢丝
皱纹钢带
非金属丝
非金属带
a当光缆有外證层时，用代号“0”表示“无装层”，光缆无外被层时，用代号“（无符号）”表示“无铠装层”b细圆钢丝的直径3.0mm；粗风钢丝的直径≥3.0mm4.1.6.3外被层的代号及含义
外被层的代号及含义见表2。
表2外被层的代号及含义
（无符号）
4.2规格
4.2.1规格组成的格式
无外被层
纤维外被
聚氯乙烯套
桑乙烯套
聚乙烯套加覆尼龙套
聚乙烯保护管
阻燃聚乙烯套
尼龙套加聚乙烯套
光缆的规格由光纤、通信线和馈电线的有关规格组成。规格组成的格式如图3所示。光纤、通信线以及馈电线的规格之问用“+”号隔开。通信线和馈电线可以全部或部分缺省。5
YD/T 908-2011
4.2.2光纤规格
4.2.2.1光纤规格的构成
图3光缆规格的构成
光纤的规格由光纤数和光纤类别组成。馈电线的规格
退信线的规格www.bzxz.net
光纤的规格
注；如果同一根光缆中含有两种或两种以上规格（光纤数和类别）的光纤时，中间应用“+”号联接。4.2.2.2光纤数的代号
光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。4.2.2.3光纤类别的代号
光纤类别应采用光纤产品的分类代号表示，即用大写字母A表示多模光纤，用大写宇母B表示单模光纤，再以数学和小写字母表示不间种类型光纤。具体的光纤类别代号应符合GB/T12357以及GB/T9771中的规定。多模光纤的类别代号参见附录A，单模光纤的类别代号参见附录B。4.2.3通信线的规格
通信线规格的构成应符合YD/T322-1996中表3的规定。示例：2×2×0.4，表示2对标称真径为0.4mm的通信线对。4.2.4馈电线的规格
馈电线规格的构成应符合YD/T1173-2010中表3的规定。示例：2×1.5，妾示2根标称截面积为1.5mm的馈电线。4.3特殊性能标识
对于光缆的某些特殊性能可加相应标识。5示例
例1：非金属加强构件，松套层绞填充式、铝一聚之摇钻接护套，箍纹钢带销装、聚了烯护套通信用外光缆，包含12根B1.3类单模光纤、2对标称直径为0.4mm的通信线和4根标称截面积为1.5mm的馈电线，其型号应表示为：GYFTA5312B1.3+2×2×0.4+4×1.5。例2：非金属加强构件、光纤带骨架金干式、聚乙烯护套、非金属丝铠装、聚乙烯套通信用室外光缆，包含144根BI.3类单模光纤，其型号应表示为：GYFDGY63144B1.3。例3：金属加强构件、松套层绞填充式、铝一聚乙烯粘接护套通信用室外光缆，包含12根B1.3类单模光纤和6根B4类单模光纤，其型号应表示为：GYTA12B1.3+6B4。6
分类代号
渐变折射率
渐变折射率
渐变折射率
渐变折射率
渐变折射率
突变折射率
突变折射率
突变折射率
变折射率
突变折射率
突变折射率
窦变折射率
突变折射率
突变折射率
突变折射率
渐变或多阶折射率
渐变折射率
渐变折射率
新变折射率
附录A
（资料性附录）
多模光纤的分类代号
表A1多模光纤的分类代号
纤芯真径（μm）
965985
715~735
465~485
965--985
包层直径（um）
YD/T 908-2011
三氧化硅
二氨化链
三氧化链
三氧化硅
二氧化磷
二氧化硅
二氧化硅
二氧化硅
二氧化硅芯塑料包层
二氧化硅芯塑料包层
二氧化硅芯塑料包层
YD/T 908-2011
分类代号
附录B
（资料性附录）
单模光纤的分类代号
表B.1单模光纤的分类代号
非色散位移光纤
截止波长位移光纤
波长段扩展的非色散位移光纤
色散位移光纤
非零色散位移光纤
宽波长段光传输用非季色散光纤接入网用弯曲损耗不款感光纤
ITU分类代号
G.652.A,B
G.652.C.D
[1] YD/T 769-2003
[2] YD/T 901-2009
[3] YD/T 980-2002
[4] YD/T 981.1-2009
[5] YD/T 981.2-2009
[6] YD/T 981.3-2009
[7]YD/T1114-2001
[8] YD/T 1155-2001
[9]YD/T1258.2-2009
[10] YD/T 1258.3-2009
[11] YD/T 1258.4-2005
[12] YD/T 1258.35-2005
[13] YD/T 1258.6-2006
[14] YD/T 1460.4-2006
[15] YD/T 1460.5-2006
[16] YD/T 1461-2006
[17] YD/T 1632.1-2007
[18]YD/T1770-2008
[19]YD/T 1997-2009
[20] YD/T 1999-2009
参考文献
核心网用光缆一中心管式通信用室外光缆》《层绞式通信用室外光缆》
《全介质自承式光缆》
《接入网用光纤带光缆第1部分：骨架式》《接入网用光纤带光缆第2部分：中心管式》《接入网用光纤带光缆第3部分：松套层绞式》《无卤阻燃光缆》
《通信用“8”字形自承式室外光缆》YD/T 908-2011
《室内光缆系列第2部分：终端光缆组件用单芯和双芯光缆》《室内光缆系列第3部分：房屋布线用单芯和双芯光缆》《室内光缆系列第4部分多芯光缆》《室内光缆系列第5部分光纤带光缆《室内光缆系列第6部分：塑料光缆》《通信用气吹微型光缆及光纤单元第4部分：微型光缆》《通信用气吹微型光缆及光纤单元第5部分：高性能光纤单元》《通信用路面微槽敷设光缆》
《通信用排水管道光缆第1部分：自承吊挂式》接入网用室内外光缆》
接入网用蝶形引入光缆》
《微型自承式通信用室外光缆》
