【TB铁路运输标准】 铁路货物装载加固材料和装置第6部分:废钢铁网

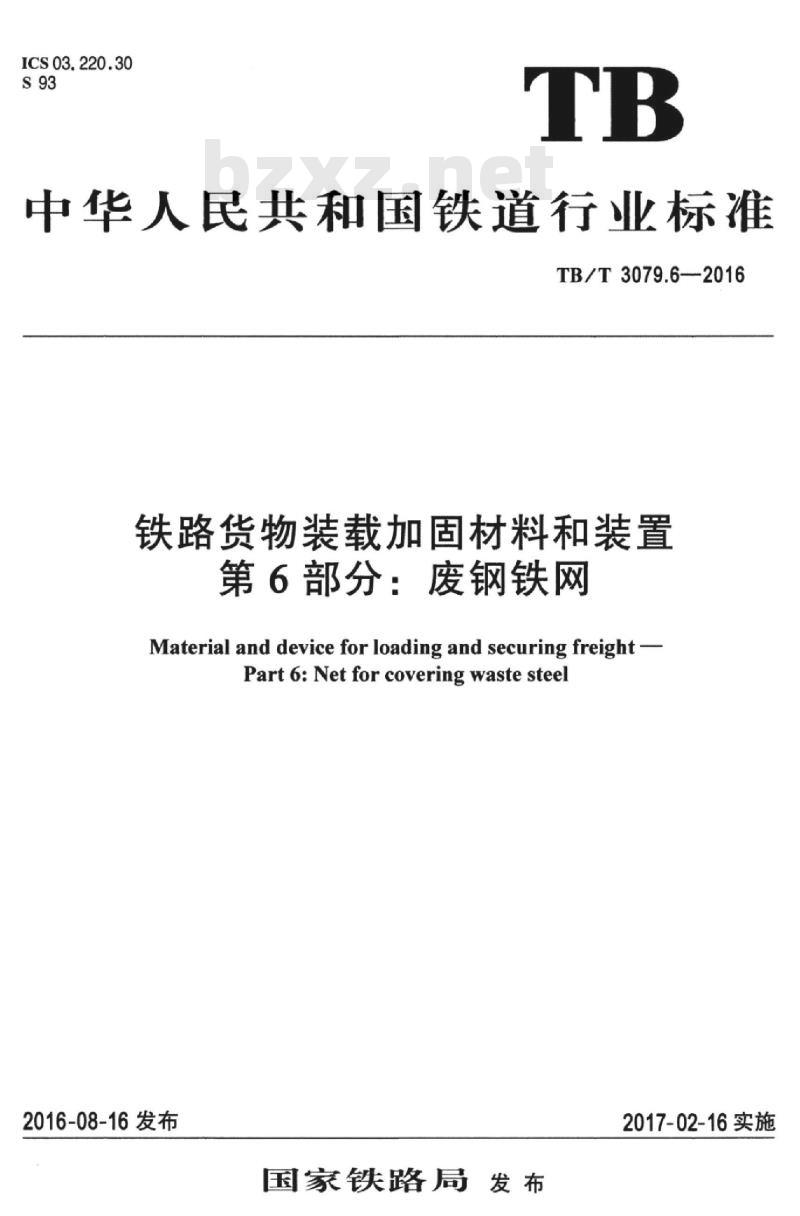

ICS03.220.30
中华人民共和国铁道行业标准
TB/T3079.6-2016
铁路货物装载加固材料和装置
第6部分：废钢铁网
Material and device for loading and securing freight -Part 6:Net for covering waste steel2016-08-16发布
国家铁路局发布
2017-02-16实施

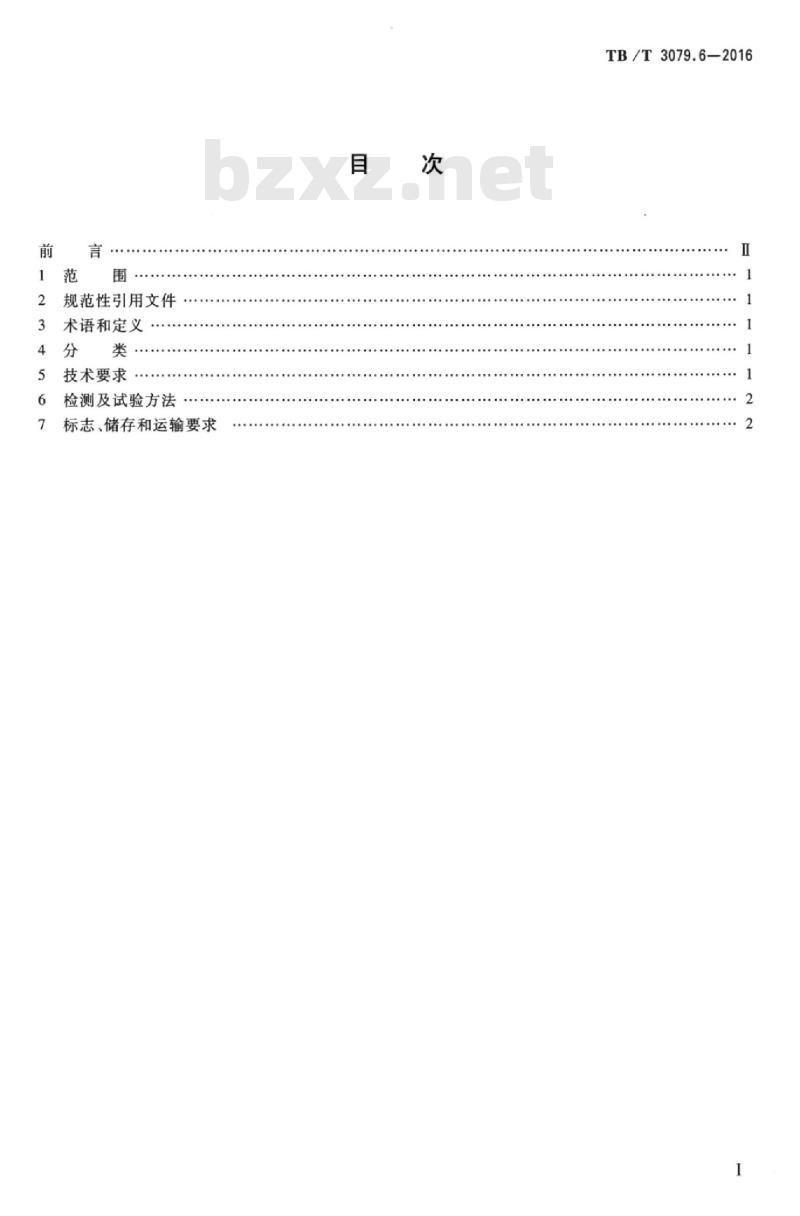

规范性引用文件
3术语和定义
技术要求
检测及试验方法
标志、储存和运输要求
TB/T3079.6—2016
HiiKAoNiKAca
TB/T3079.6—2016

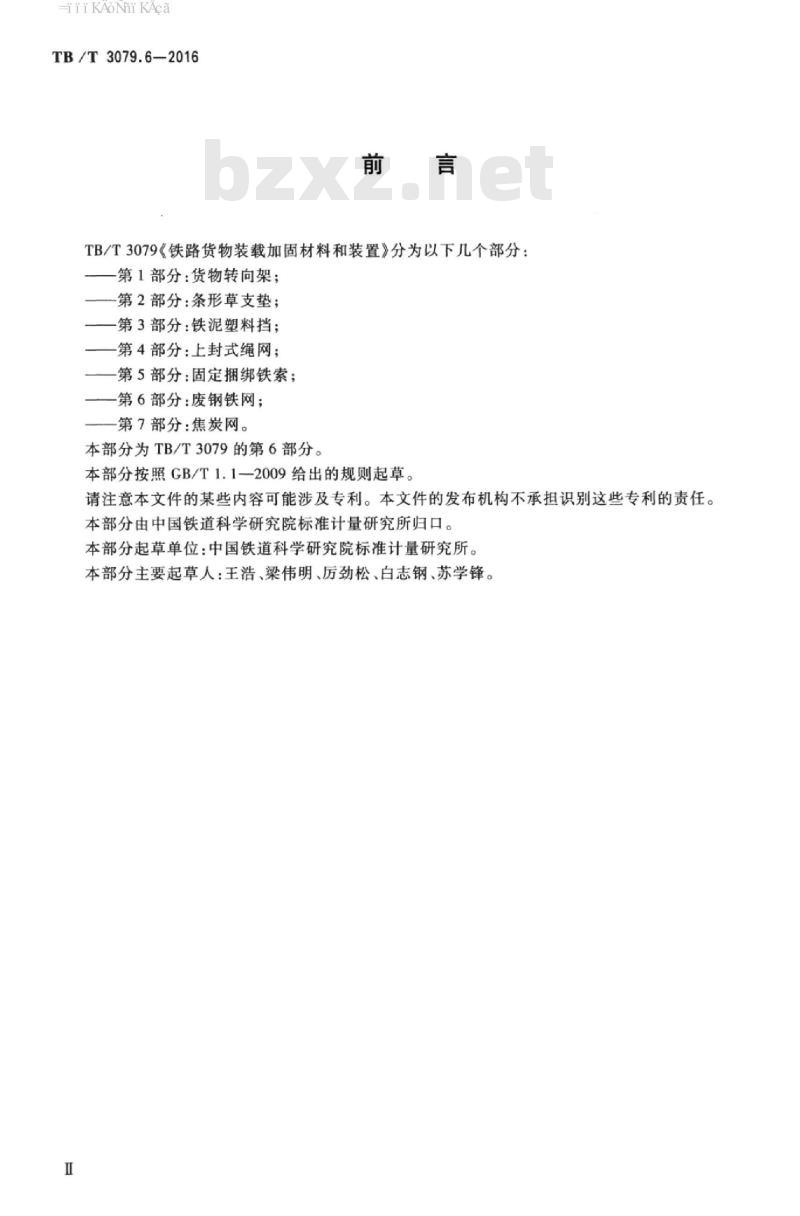

TB/T3079《铁路货物装载加固材料和装置》分为以下几个部分：第1部分：货物转向架；
一第2部分：条形草支垫；
一第3部分：铁泥塑料挡；
一第4部分：上封式绳网；
第5部分：固定捆绑铁索；
一第6部分：废钢铁网；
一第7部分：焦炭网。
本部分为TB/T3079的第6部分。
本部分按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国铁道科学研究院标准计量研究所归口。本部分起草单位：中国铁道科学研究院标准计量研究所。本部分主要起草人：王浩、梁伟明、厉劲松、白志钢、苏学锋。HiiKAoNniKAca

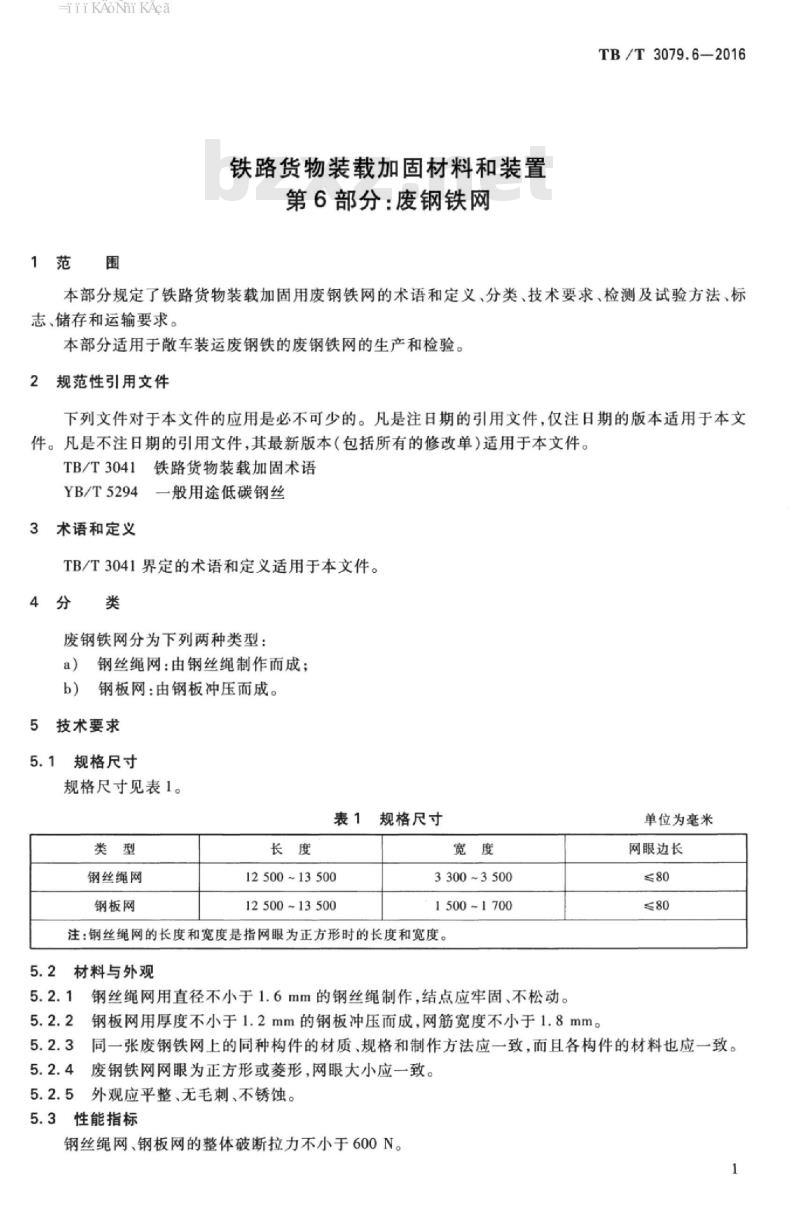

1范围
铁路货物装载加固材料和装置
第6部分：废钢铁网
TB/T3079.6—2016
本部分规定了铁路货物装载加固用废钢铁网的术语和定义、分类、技术要求、检测及试验方法、标志、储存和运输要求。
本部分适用于散车装运废钢铁的废钢铁网的生产和检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。TB/T3041铁路货物装载加固术语YB/T5294一般用途低碳钢丝
3术语和定义
TB/T3041界定的术语和定义适用于本文件。4分
废钢铁网分为下列两种类型：
钢丝绳网：由钢丝绳制作而成；a）4
钢板网：由钢板冲压而成。
5技术要求
5.1规格尺寸
规格尺寸见表1。
表1规格尺寸
钢丝绳网
钢板网
12500~13500
12500~13500
3300~3500
1500~1700
注：钢丝绳网的长度和宽度是指网眼为正方形时的长度和宽度。5.2材料与外观
5.2.1钢丝绳网用直径不小于1.6mm的钢丝绳制作，结点应牢固、不松动。5.2.2钢板网用厚度不小于1.2mm的钢板冲压而成，网筋宽度不小于1.8mm。单位为毫米
网眼边长
5.2.3同一张废钢铁网上的同种构件的材质，规格和制作方法应一致，而且各构件的材料也应一致。5.2.4废钢铁网网眼为正方形或菱形，网眼大小应一致。5.2.5外观应平整、无毛刺、不锈蚀。5.3性能指标
钢丝绳网、钢板网的整体破断拉力不小于600N。1
Hii KAoNi KAca
TB/T3079.6—2016
6检测及试验方法
6.1外观检测
采用目测方法，检查材料、结构有无制作缺陷及结点是否牢固。6.2尺寸的测量
6.2.1长度和宽度的测量
6.2.1.1钢板网
将钢板网摊平展开，分别测量长度和宽度，数据舍人按10mm。6.2.1.2钢丝绳网
将钢丝绳网摊平展开，分别逐个计数长度方向和宽度方向的网眼数量，通过公式（1）计算长度和宽度，数据舍人按10mm。
S=1.414xAxn
式中：
S—钢丝绳网长度或宽度，单位为毫米（mm）；A一一钢丝绳网眼边长，单位为毫米（mm）；一长度或宽度方向网眼数量，单位为个。6.2.2网眼边长的测量
任取3个网眼，分别测量网眼四个边长，数据舍人按1mm。6.3破断拉力试验
6.3.1试样准备
在钢板网、钢丝绳网上取3个网眼大的正方形试样3块。6.3.2试验方法
将试样在拉伸试验机上以100mm/min速度沿对角线进行拉伸，测出其破断拉力，取3个样品的最小值作为检验结果。
7标志、储存和运输要求
7.1产品上应标注产品名称、型号、尺寸及厂名。7.2附上产品合格证，标明生产日期。7.3不宜露天存放。
7.4运输过程中应避免机械损伤。2
Hii KAoNi KAca
Hii KAoNi KAca
中华人民共和国
铁道行业标准
铁路货物装载加固材料和装置wwW.bzxz.Net
第6部分：废钢铁网
Material and device for loading and securing freightPart6:Net for covering waste steelTB/T3079.6—2016
中国铁道出版社出版、发行
（100054.北京市西城区右安门西街8号）读者服务部电话：市电（010)51873174，路电（021)73174中国铁道出版社印刷厂印刷
版权专有侵权必究
开本：880mmx1230mm
印张：0.5
字数：6千字
2016年11月第1版2016年11月第1次印刷*
151134866
价：8.00元
