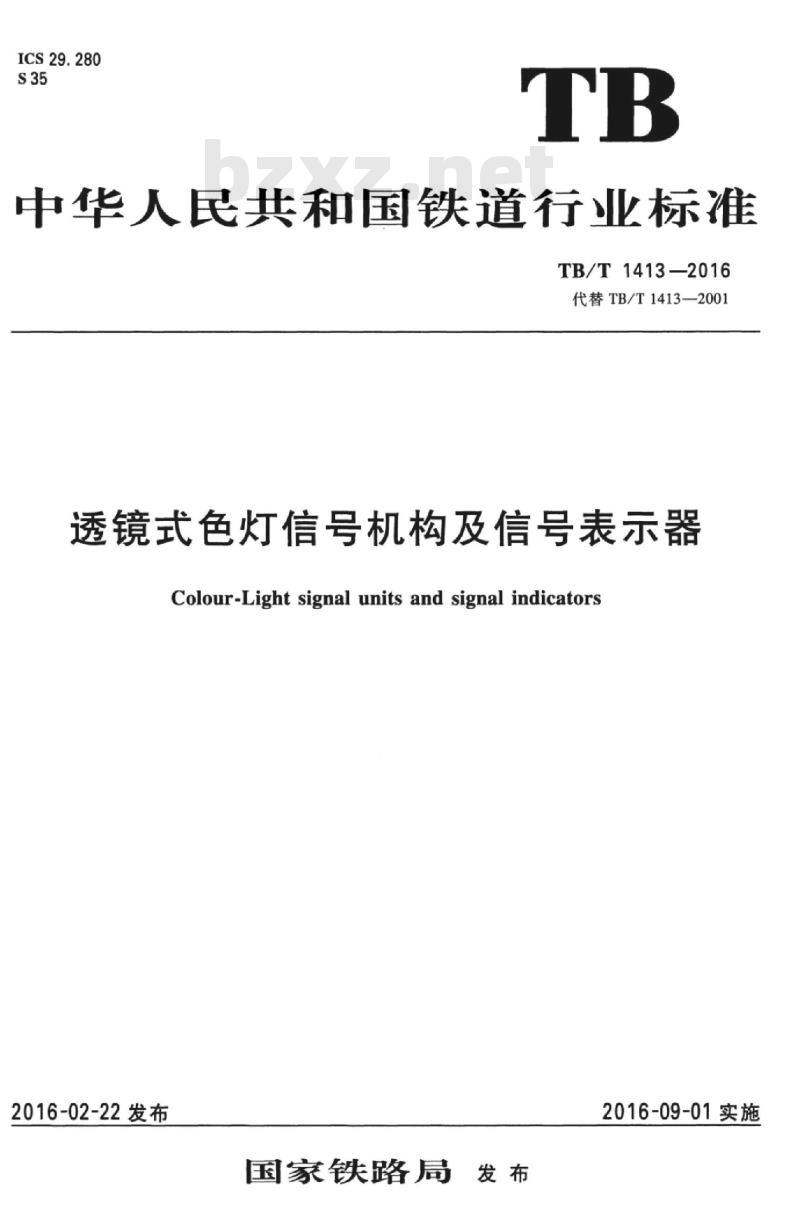

【TB铁路运输标准】 透镜式色灯信号机构及信号表示器

ICS29.280
中华人民共和国铁道行业标准
TB/T1413—2016
代替TB/T1413—2001
透镜式色灯信号机构及信号表示器Colour-Light signal units and signal indicators2016-02-22发布
国家铁路局发布
2016-09-01实施

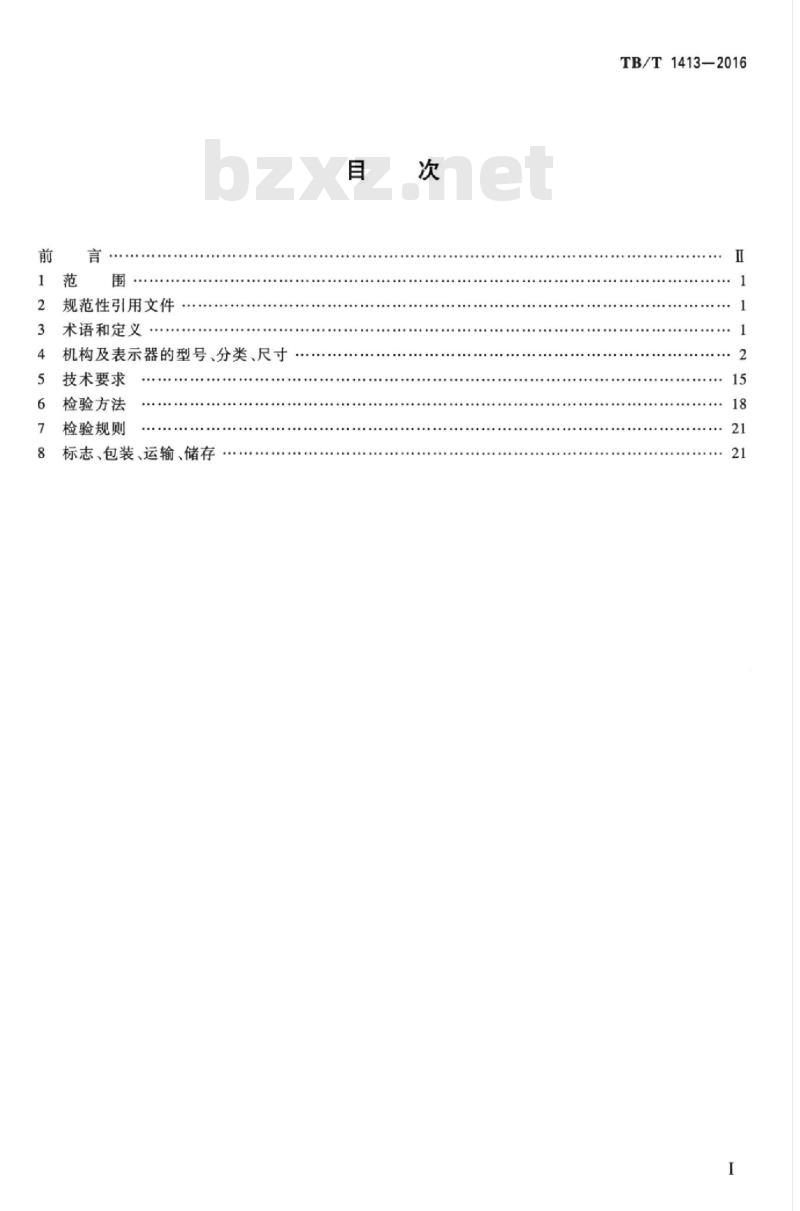

2规范性引用文件
术语和定义
机构及表示器的型号、分类、尺寸技术要求wwW.bzxz.Net
检验方法
检验规则
标志、包装、运输、储存
TB/T1413—2016
TiiKAoNi KAca
TB/T1413-2016

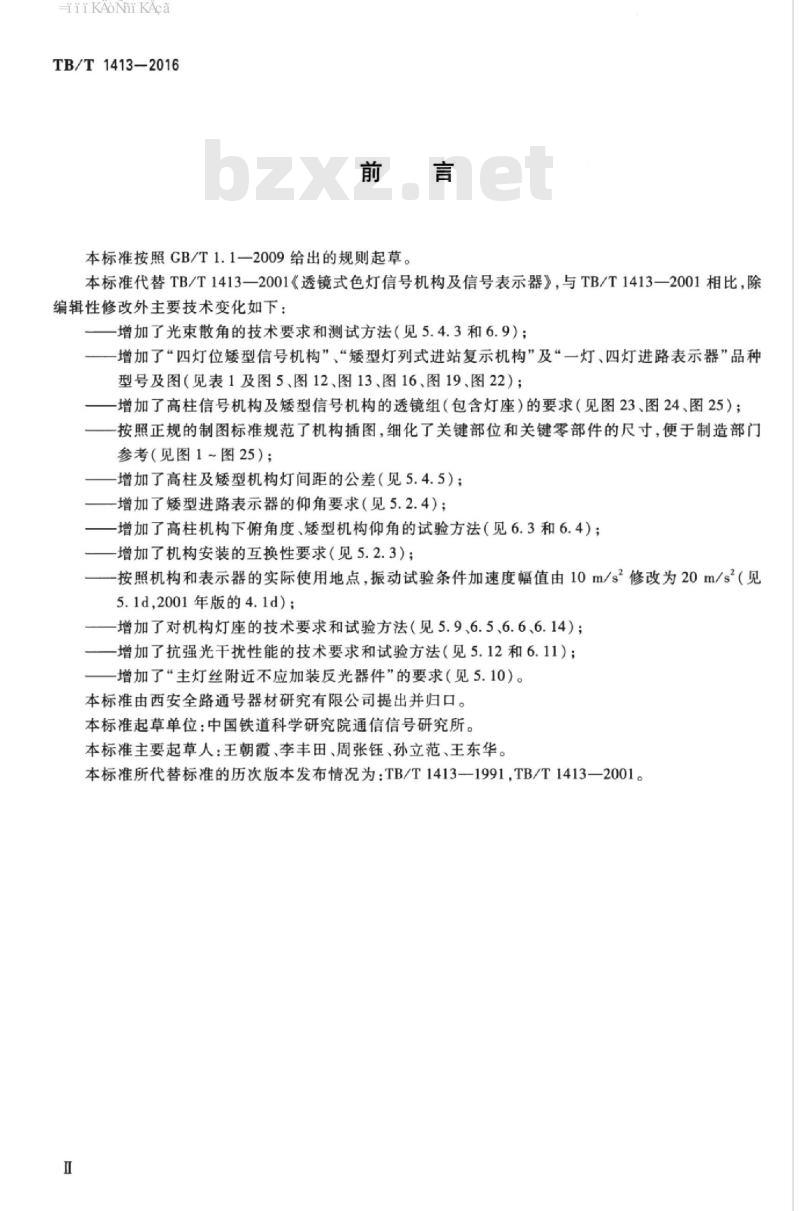

本标准按照GB/T1.1一2009给出的规则起草。本标准代替TB/T1413—2001《透镜式色灯信号机构及信号表示器》，与TB/T1413—2001相比，除编辑性修改外主要技术变化如下：增加了光束散角的技术要求和测试方法（见5.4.3和6.9）；增加了四灯位矮型信号机构”，“矮型灯列式进站复示机构”及“一灯，四灯进路表示器品种型号及图（见表1及图5、图12、图13、图16、图19、图22）：一增加了高柱信号机构及矮型信号机构的透镜组（包含灯座）的要求（见图23、图24、图25）；一按照正规的制图标准规范了机构插图，细化了关键部位和关键零部件的尺寸，便于制造部门参考（见图1~图25）；
-增加了高柱及矮型机构灯间距的公差（见5.4.5）；一增加了矮型进路表示器的仰角要求（见5.2.4）；一增加了高柱机构下俯角度、矮型机构仰角的试验方法（见6.3和6.4）；一增加了机构安装的互换性要求（见5.2.3）；一按照机构和表示器的实际使用地点，振动试验条件加速度幅值由10m/s修改为20m/s（见5.1d,2001年版的4.1d)；
增加了对机构灯座的技术要求和试验方法（见5.9、6.5、6.6、6.14）；一增加了抗强光干扰性能的技术要求和试验方法（见5.12和6.11）；一增加了“主灯丝附近不应加装反光器件”的要求（见5.10）。本标准由西安全路通号器材研究有限公司提出并归口。本标准起草单位：中国铁道科学研究院通信信号研究所。本标主要起草人：王朝霞、李丰田，周张钰、孙立范，王东华。本标准所代替标准的历次版本发布情况为：TB/T1413一1991，TB/T1413一2001。I
TiiKAoNiKAca

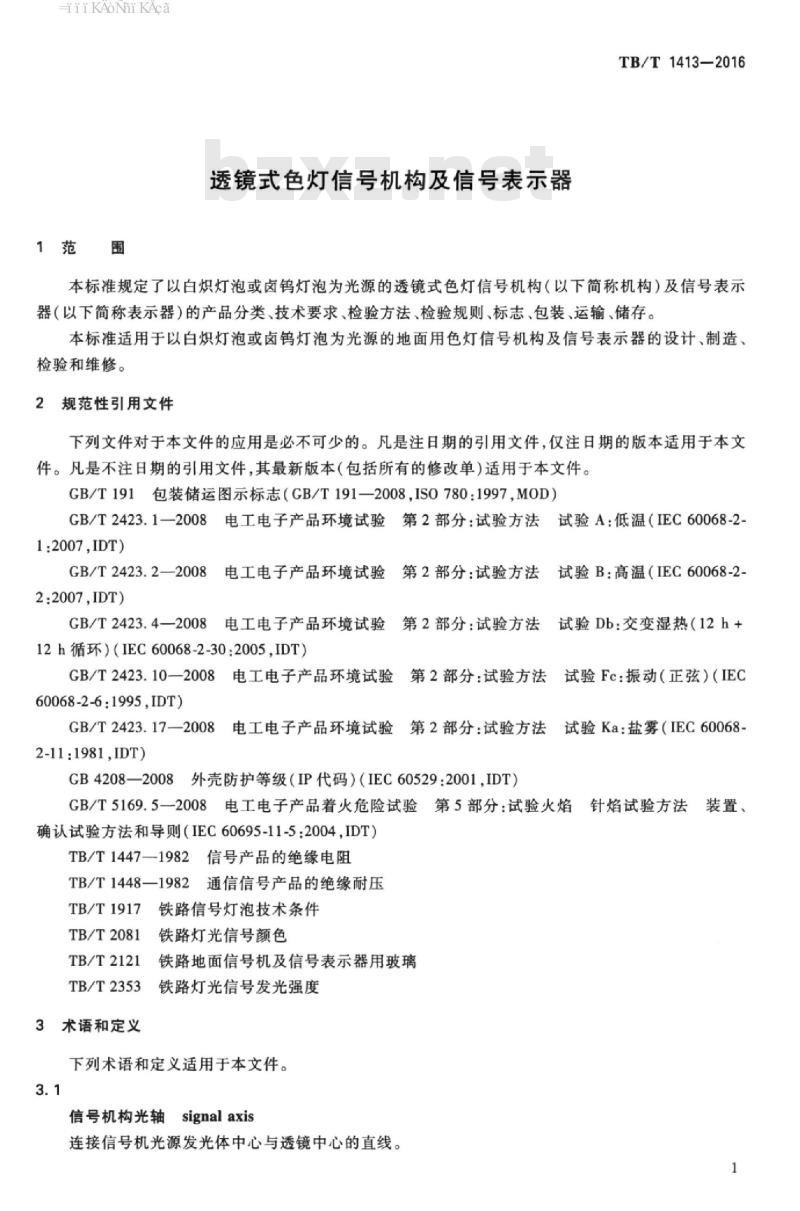

1范围
透镜式色灯信号机构及信号表示器TB/T1413—2016
本标准规定了以白炽灯泡或卤钨灯泡为光源的透镜式色灯信号机构（以下简称机构）及信号表示器（以下简称表示器）的产品分类，技术要求，检验方法，检验规则，标志，包装，运输，储存。本标准适用于以白炽灯泡或卤钨灯泡为光源的地面用色灯信号机构及信号表示器的设计、制造、检验和维修。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志（GB/T191—2008，IS0780：1997，M0D）GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1:2007,IDT
GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2-2:2007,IDT)
GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）（IEC60068-2-30:2005,IDT）GB/T2423.10一2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）（IEC60068-2-6:1995,IDT)
GB/T2423.17一2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾（IEC600682-11:1981,IDT)
GB4208—2008外壳防护等级（IP代码）（IEC60529:2001，IDT）GB/T5169.5一2008电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认试验方法和导则（IEC60695-11-5：2004，IDT）TB/T1447—1982信号产品的绝缘电阻TB/T1448一1982通信信号产品的绝缘耐压TB/T1917
铁路信号灯泡技术条件
铁路灯光信号颜色
TB/T2081
TB/T2121
铁路地面信号机及信号表示器用玻璃铁路灯光信号发光强度
TB/T2353
3术语和定义
下列术语和定义适用于本文件。3.1
信号机构光轴signalaxis
连接信号机光源发光体中心与透镜中心的直线。1
HiiKAoNiKAca
TB/T1413—2016
4机构及表示器的型号、分类、尺寸机构及表示器的型号、含义
机构及表示器的型号、含义如下：示例：
绿黄高柱色灯信号机构表示为XSG-LU。2机构及表示器的品种、型号
颜色（红H，绿L，黄U，月白B，蓝A，白色为数字）派生类型（G表示高柱，A表示矮型，F表示复示，FA表示矮型复示，GF1表示高柱灯列式进站复示，AF1表示矮型灯列式进站复示，F2表示驼峰复示，Y表示引导，Z表示遮断，R表示容许）类型（S表示色灯，XF表示发车线路，J表示进路）主称（X表示信号机构，B表示表示器）机构及表示器的品种、型号应符合表1的规定表1机构及表示器的品种、型号
XSG-LU
XSG-UL
XSG-LH
XSG-HL
XSG-HU
XSG-LB
XSG-UB
XSG-HB
XSG-BA
XSG-BH
XSG-ULH
XSG-LHU
XSG-LHB
XSA-LH
XSA-UB
XSA-BA
XSA-BH
XSA-HB
XSA-LU
产品名称
二灯位高柱色灯信号机构
三灯位高柱色灯信号机构
二灯位矮型色灯信号机构
iiiKAoNiKAca
XSA-ULH
XSA-LHU
XSA-LHB
XSA-LHL
XSA-ULU
XSA-LUL
XSA-LUOU
XSF2-UL
XSF2-HB
表1机构及表示器的品种、型号（续）产品名称
三灯位矮型色灯信号机构
四灯位矮型色灯信号机构
复示信号机构
矮型复示信号机构
高柱灯列式进站复示信号机构
矮型灯列式进站复示信号机构
驼峰复示信号机构
引导信号机构
遮断及复示信号机构
容许信号机构
发车线路表示器
一灯高柱进路表示器
二灯高柱进路表示器
三灯高柱进路表示器
四灯高柱进路表示器
一灯矮型进路表示器
二灯矮型进路表示器
三灯矮型进路表示器
四灯矮型进路表示器
发车表示器
注：表1中序号为26的四灯位矮型色灯信号机构的型号字母“0”表示空灯位。机构及表示器的外形尺寸、安装尺寸4.3
TB/T1413-2016
机构及表示器的外形示意图如图1~图22。机构及表示器的外形尺寸、安装尺寸应符合图1~图22的规定，图中括号内的尺寸、图标为参考值。3
iiiKAoNiKAca
TB/T1413-2016
上部托架
(X0121.01.01)
图1二灯位高柱色灯信号机构
上部托架
(X0121.01.01)/
图2三灯位高柱色灯信号机构
单位为毫米
透镜组
/(x0121.05.00)
下部托架
(X0121.02.01)
A向视图
单位为毫米
透镜组
/(X0121.05.00)
下部托架
(X0121.02.01)
A向视图
iiiKAoNiKAca
205±1
图3二灯位矮型色灯信号机构
图4三灯位矮型色灯信号机构
透镜组
TB/T1413-—2016
单位为毫米
/(X0123.01.00)
/(X0123.01.03)
单位为毫米
透镜组
/(X0123.01.00)
/(X0123.01.03)
iiiKAoNiKAca
TB/T1413—2016
205±1
图5四灯位矮型色灯信号机构
透镜组
(X0123.01.00)
(X0123.01.03)
（185)
上部托架
(X0121.01.00))
下部托架
(X0121.02.00)
图6遮断及复示信号机构
单位为毫米
单位为毫米
X127.01.00
透镜组
(X0121.05.00)
(X0128.00.01)
连接器
(X0128.00.03)
(290）
透镜组
(X0123.01.00)
图7XSFA型矮型复示信号机构
引导信号机构
(X0125.01.00)
(X0125.00.01)
图8XSY型引导信号机构
TB/T1413—2016
单位为毫米
单位为毫米
TB/T1413—2016
透镜组
(X0123.01.00)
引导信号机构
(X0125.01.00)
(X0125.00.01)
XSR型容许信号机构
上部托架
X0121.01.00y
驼峰复示信号机构
单位为毫米
单位为毫米
透镜组
(X0121.05.00)
(X0121.03.00)
下部托架
(X0121.02.00)
A向视图
