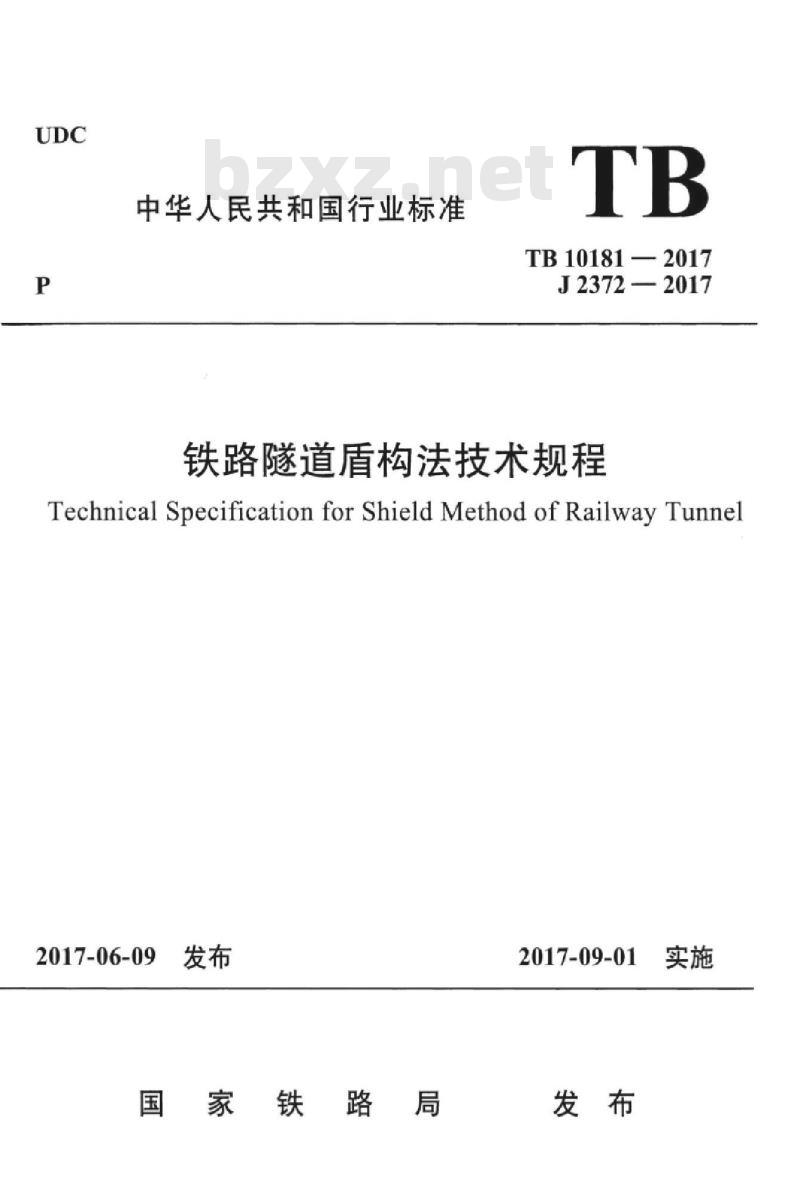

【TB铁路运输标准】 铁路隧道盾构法技术规程

中华人民共和国行业标准
TB10181—2017
J2372—2017
铁路隧道盾构法技术规程
Technical Specification for Shield Method of Railway Tunnel2017-06-09
国家铁路局
2017-09-01

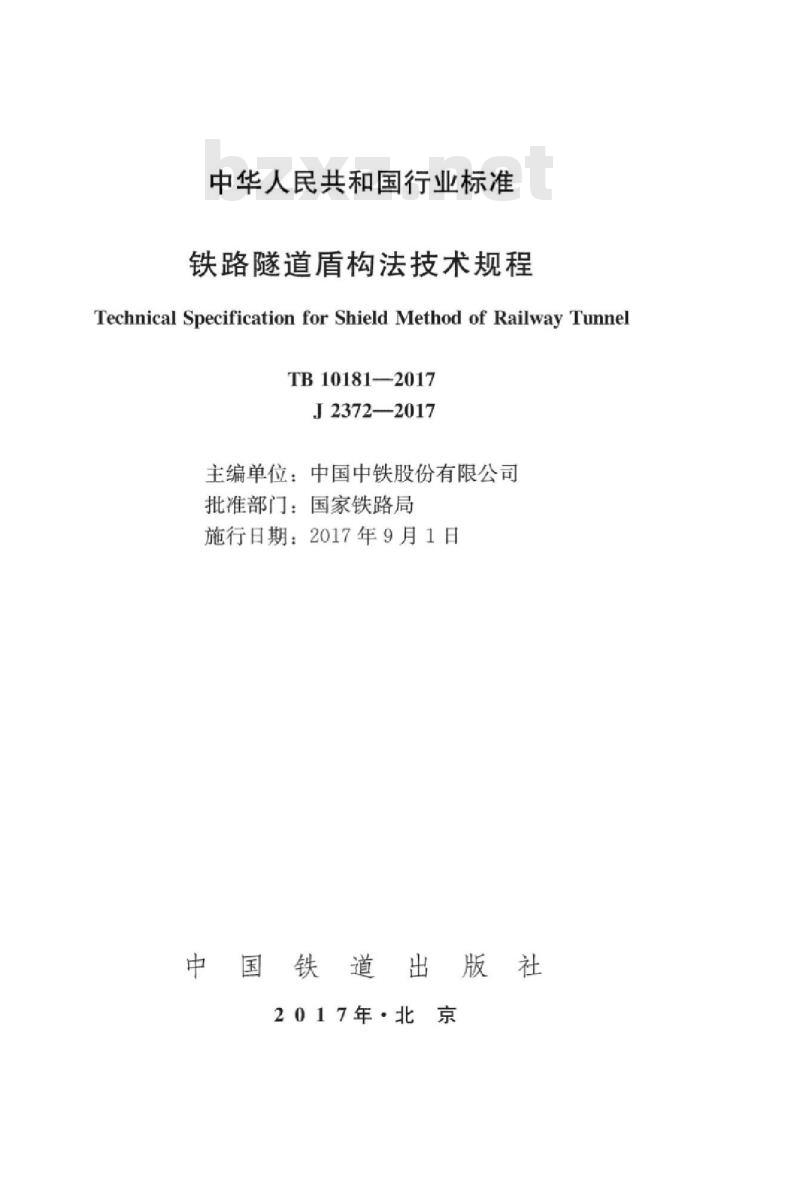

中华人民共和国行业标准
铁路隧道盾构法技术规程
Technical Specification for Shield Method of Railway TunnelTB101812017
J2372—2017
主编单位：中国中铁股份有限公司批准部门：国家铁路局
施行日期：2017年9月1日
中国铁道出版社
2017年·北京

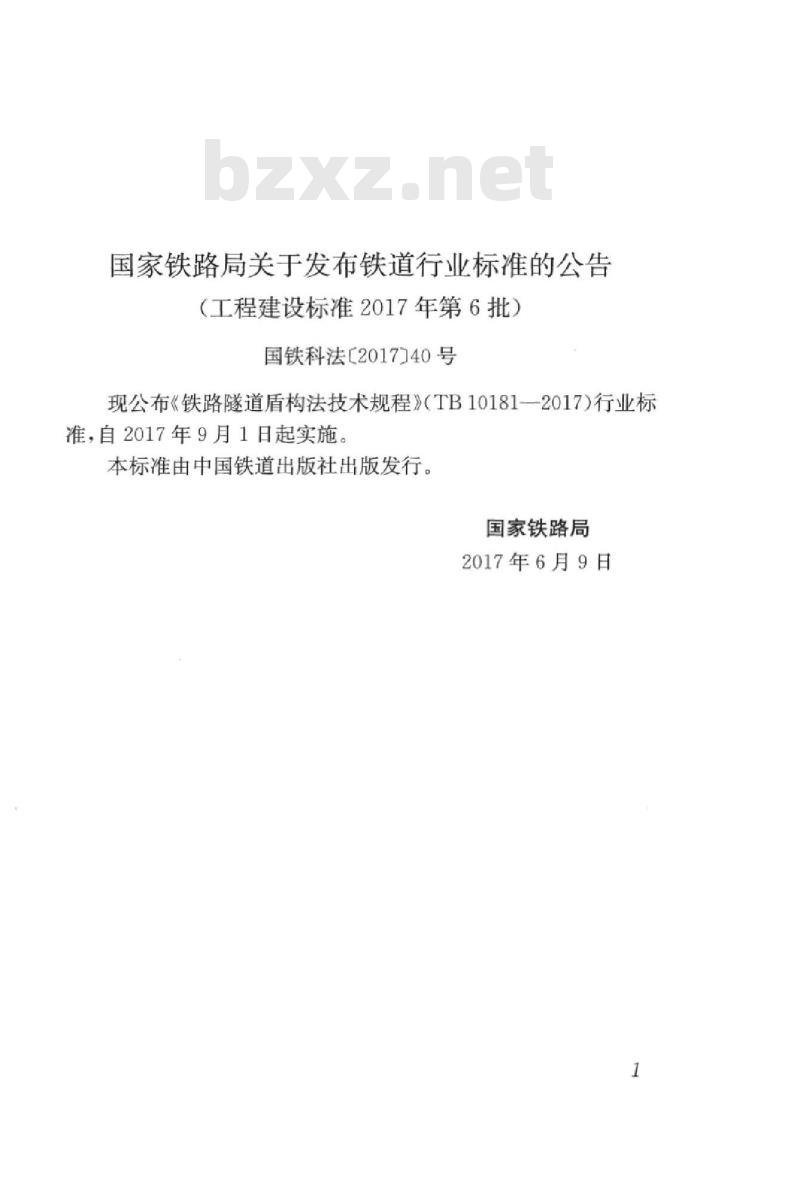

国家铁路局关于发布铁道行业标准的公告（工程建设标准2017年第6批）
国铁科法［201740号
现公布《铁路隧道盾构法技术规程》（TB10181一2017）行业标准，自2017年9月1日起实施。
本标准由中国铁道出版社出版发行。国家铁路局
2017年6月9日
Hii KAoNi KAca

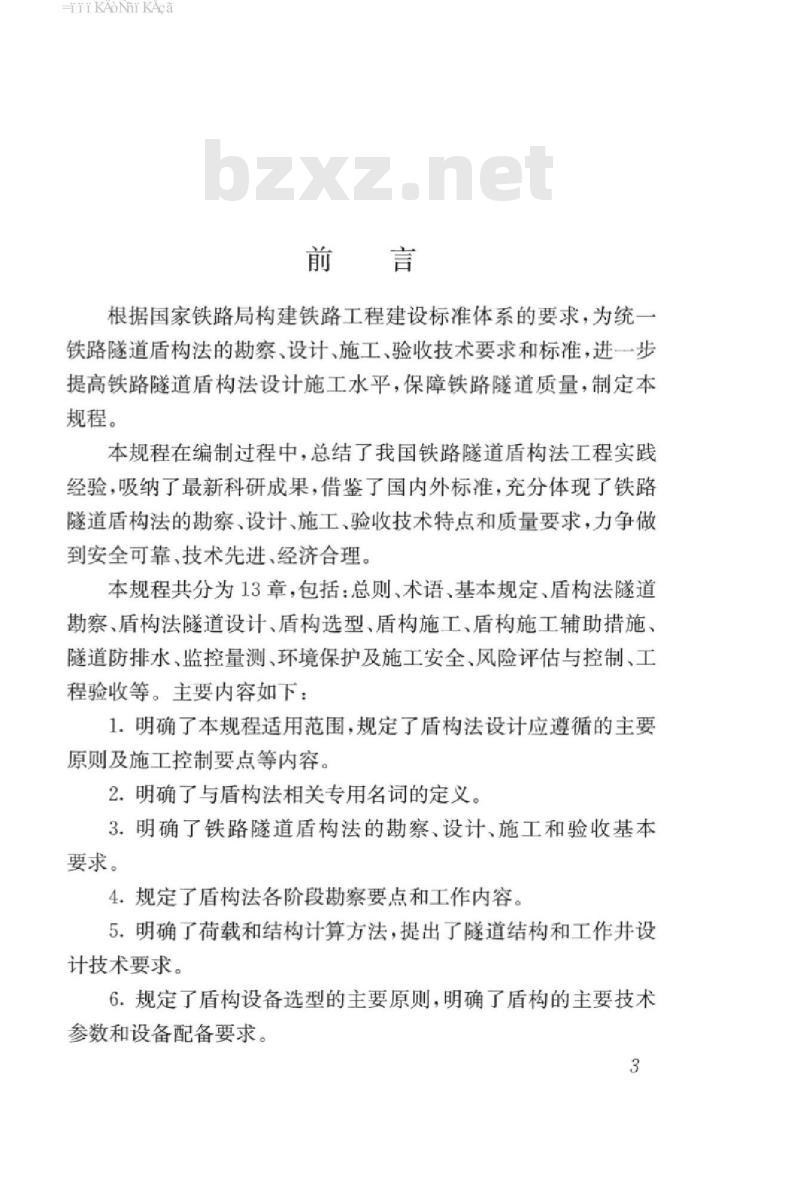

根据国家铁路局构建铁路工程建设标体系的要求，为统一铁路隧道盾构法的勘察，设计，施工，验收技术要求和标准，进一步提高铁路隧道盾构法设计施工水平，保障铁路隧道质量，制定本规程。
本规程在编制过程中，总结了我国铁路隧道盾构法工程实践经验，吸纳了最新科研成果，借鉴了国内外标准，充分体现了铁路隧道盾构法的勘察，设计，施工，验收技术特点和质量要求，力争做到安全可靠，技术先进、经济合理。本规程共分为13章，包括：总则，术语，基本规定、盾构法隧道勘察、盾构法隧道设计、盾构选型、盾构施工、盾构施工辅助措施、隧道防排水，监控量测，环境保护及施工安全，风险评估与控制，工程验收等。主要内容如下：
1.明确了本规程适用范围，规定了盾构法设计应遵循的主要原则及施工控制要点等内容。
2.明确了与盾构法相关专用名词的定义。3.明确了铁路隧道盾构法的勘察、设计、施工和验收基本要求。
4.规定了盾构法各阶段勘察要点和工作内容。5.明确了荷载和结构计算方法，提出了隧道结构和工作并设计技术要求。
6.规定了盾构设备选型的主要原则，明确了盾构的主要技术参数和设备配备要求。
HiiKAoNiKAca

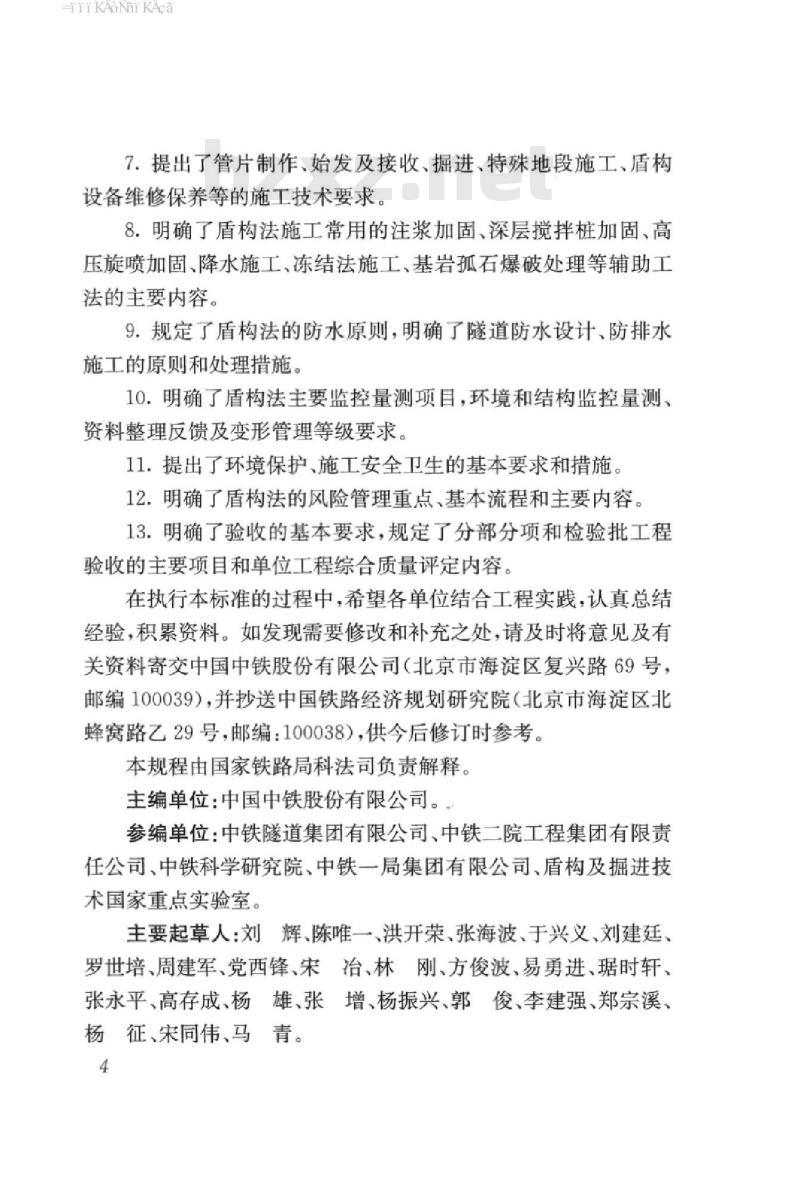

7.提出了管片制作、始发及接收，掘进，特殊地段施工，盾构设备维修保养等的施工技术要求。8.明确了盾构法施工常用的注浆加固，深层搅拌桩加固、高压旋喷加固，降水施工，冻结法施工，基岩孤石爆破处理等辅助工法的主要内容。
9.规定了盾构法的防水原则，明确了隧道防水设计、防排水施工的原则和处理措施。
10.明确了盾构法主要监控量测项目，环境和结构监控量测、资料整理反馈及变形管理等级要求。11.提出了环境保护、施工安全卫生的基本要求和措施。12.明确了盾构法的风险管理重点，基本流程和主要内容。13.明确了验收的基本要求，规定了分部分项和检验批工程验收的主要项目和单位工程综合质量评定内容。在执行本标准的过程中，希望各单位结合工程实践，认真总结经验，积累资料。如发现需要修改和补充之处，请及时将意见及有关资料寄交中国中铁股份有限公司（北京市海淀区复兴路69号，邮编100039），并抄送中国铁路经济规划研究院（北京市海淀区北蜂窝路乙29号，邮编：100038），供今后修订时参考。本规程由国家铁路局科法司负责解释。主编单位：中国中铁股份有限公司。参编单位：中铁隧道集团有限公司、中铁二院工程集团有限责任公司，中铁科学研究院，中铁一局集团有限公司，盾构及掘进技术国家重点实验室。
主要起草人：刘辉陈唯一，洪开荣，张海波、于兴义、刘建廷、罗世培、周建军，党西锋，宋冶、林刚方俊波、易勇进，琚时轩、张永平，高存成、杨雄、张增、杨振兴郭俊、李建强，郑宗溪、杨征、宋同伟、马青。
HiiKAoNhiKAca
主要审查人：关宝树、刘春、林振球、高杨、韩亚丽、许和平、田杨、杨鹏健、张翠兵、唐国荣、肖广智、倪光斌、林传年、秦淞君、谭忠盛、仇文革李国良、杨木高、刘鹏、周、勇、王立暖、张继清、马志富、龚彦峰、焦齐柱、李汶京、苏新民，张金夫，杨会军，李光耀、伍晓军、高菊茹。
HiiKAoNiKAca
3基本规定
工程验收
4盾构法隧道勘察
般规定
定测和补充定测
施工勘察
成果分析与勘察报告
盾构法隧道设计
般规定
主要工程材料
结构计算：
结构设计…
盾构工作井：
洞口及附属构筑物·
HiiKAONiKAca
6盾构选型
选型原则及依据
选型的步骤及方法…
盾构设施系统
盾构主要技术参数，
7盾构施工
一般规定·
施工准备·
始发及接收：
盾构掘进
特殊地段施工
盾构设备保养与维修
8盾构施工辅助措施
般规定
注浆加固·
深层搅拌桩加固
高压旋喷加固·
隆水施工
冻结法施工
基岩孤石爆破处理
隧道防排水
一般规定bzxZ.net
防水设计…
管片防水··
接缝防水
特殊部位防水
隧道排水
HiiKAONiKAca
10监控量测
一般规定
10.2环境监控量测
结构监控量测
资料整理和信息反馈
稳定性评判原则和管理等级
11环境保护及施工安全
一般规定
环境保护
11.3施工安全
12风险评估与控制
一般规定
风险评估与控制的主要内容
13工程验收
-般规定
管片安装
同步注浆与二次注浆
管片防水
单位工程综合质量评定
本规程用词说明
《铁路隧道盾构法技术规程》条文说明48
HiiKAoNhikAca
1总则
1.0.1为统一铁路隧道盾构法的勘察，设计，施工，验收标准，使盾构法隧道符合安全可靠，技术先进，绿色环保，经济合理等要求，制定本规程。
1.0.2本规程适用于新建铁路隧道盾构法的察，设计、施工和验收。
1.0.3新建铁路城市隧道、水下隧道宜优先采用盾构法。1.0.44
铁路隧道盾构法设计技术方案和盾构选型应根据地质地貌、生态环境、能源状况、设备运输等因素，经技术经济比选后确定。
铁路隧道盾构法设计、施工应重点对环境影响和施工安全进行风险评估。
1.0.6铁路隧道盾构法施工应根据地质条件及监控量测信息，调整掘进参数，控制推进姿态，实施全过程的动态管理。1.0.7铁路隧道盾构法施工宜采用超前地质预报、超前预加固等技术。采用新技术、新工艺、新材料和新设备时，应符合国家及行业有关规定。
1.0.8铁路隧道盾构法施工应及时填写施工记录、质量检测报告、检查验收记录等工程技术资料。1.0.9铁路隧道盾构法的勘察，设计、施工，验收除应符合本规程的规定外，尚应符合国家，行业现行有关标准的规定。.1.
2.0.1盾构shield
2术语
在钢壳体的保护下完成隧道掘进，管片拼装及渣土排出作业由主机和后配套组成的机电一体化设备。2.0.2工作井workingshaft
盾构组装，解体，调头、空推，吊运管片和输送渣等使用的竖并，包括盾构始发工作并，盾构接收工作并、检查工作并等。2.0.3盾构始发shieldlaunching盾构开始掘进的施工过程。
2.0.4盾构接收shieldarriva
盾构到达接收位置的施工过程。2.0.5反力架reactionframe
为盾构始发掘进提供反力的支撑装置。2.0.6管片segment
送道预制衬环的基本单元，包括钢筋混凝土管片、纤维混衡土管片、钢管片，铸铁管片，复合管片等。2.0.7负环管片temporarysegment为盾构始发掘进传递推力的临时管片。2.0.8防水密封垫sealinggasket镶嵌于管片接缝处的防水材料。2.0.9壁后注浆back-fillgrouting用浆液填充隧道衬砌环与地层之间空隙的施工工艺。2
2.0.10盾构姿态positionandstance盾构的空间状态，通常采用横向偏差，竖向偏差，俯仰角，方位角、滚转角和切口里程等数据描述。2.0.11刀盘cutterhead
设置在盾构的前端，与主轴承转接座相连接，通过旋转或其他运动方式对地层进行全断面开挖的钢结构和刀具的总成。3
