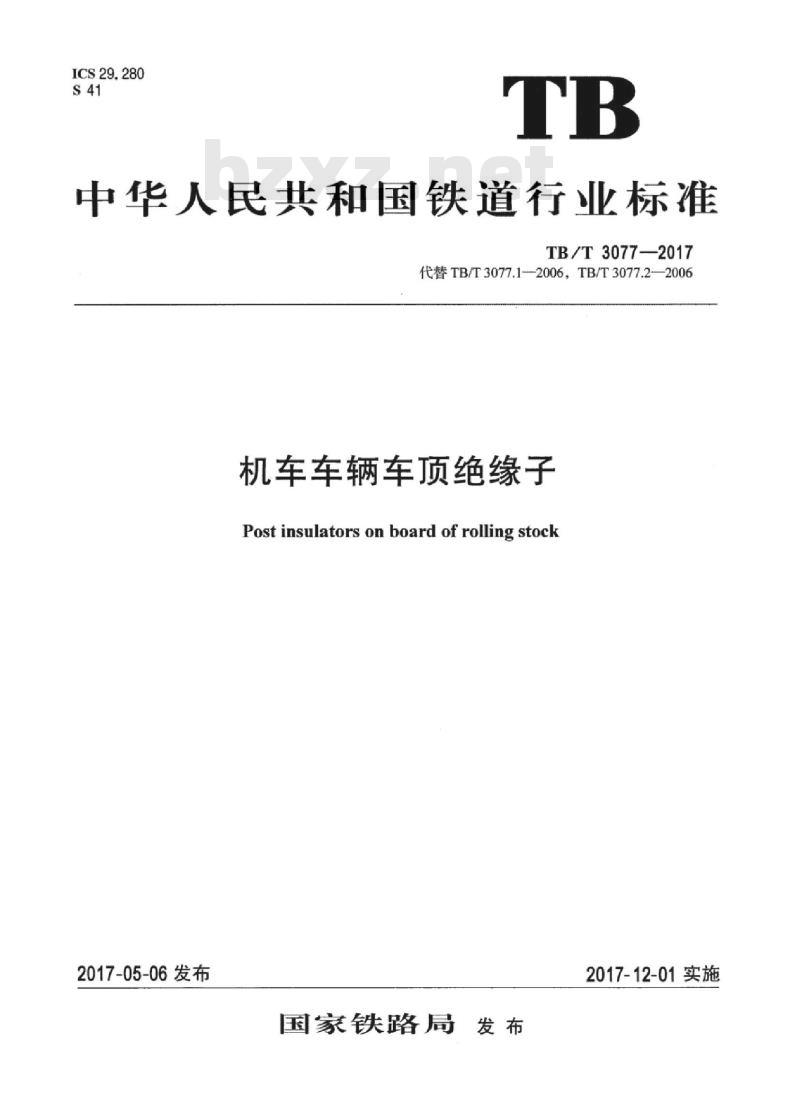

【TB铁路运输标准】 机车车辆车顶绝缘子

ICS29.280
中华人民共和国铁道行业标准
TB/T3077—2017
代替TB/T3077.1-2006，TB/T3077.2-2006机车车辆车顶绝缘子
Post insulators on board of rolling stock2017-05-06发布
国家铁路局发布
2017-12-01实施

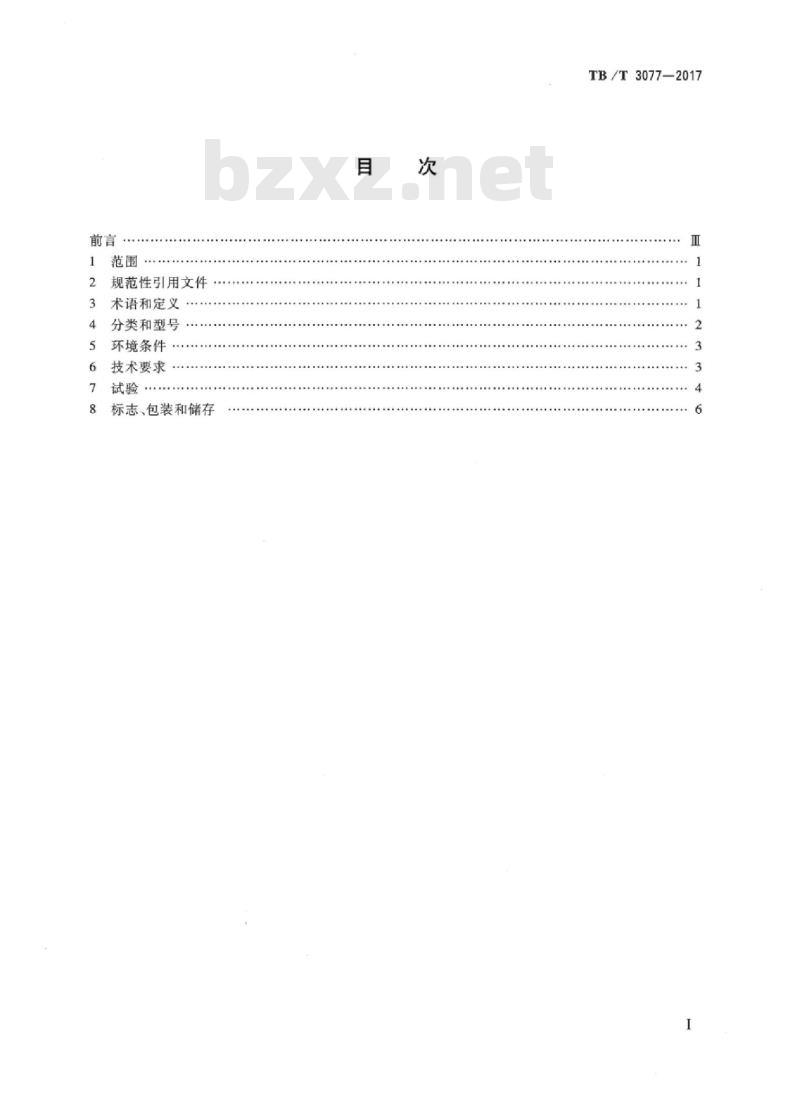

规范性引用文件
术语和定义
分类和型号
环境条件
技术要求
标志、包装和储存
TB/T3077—2017

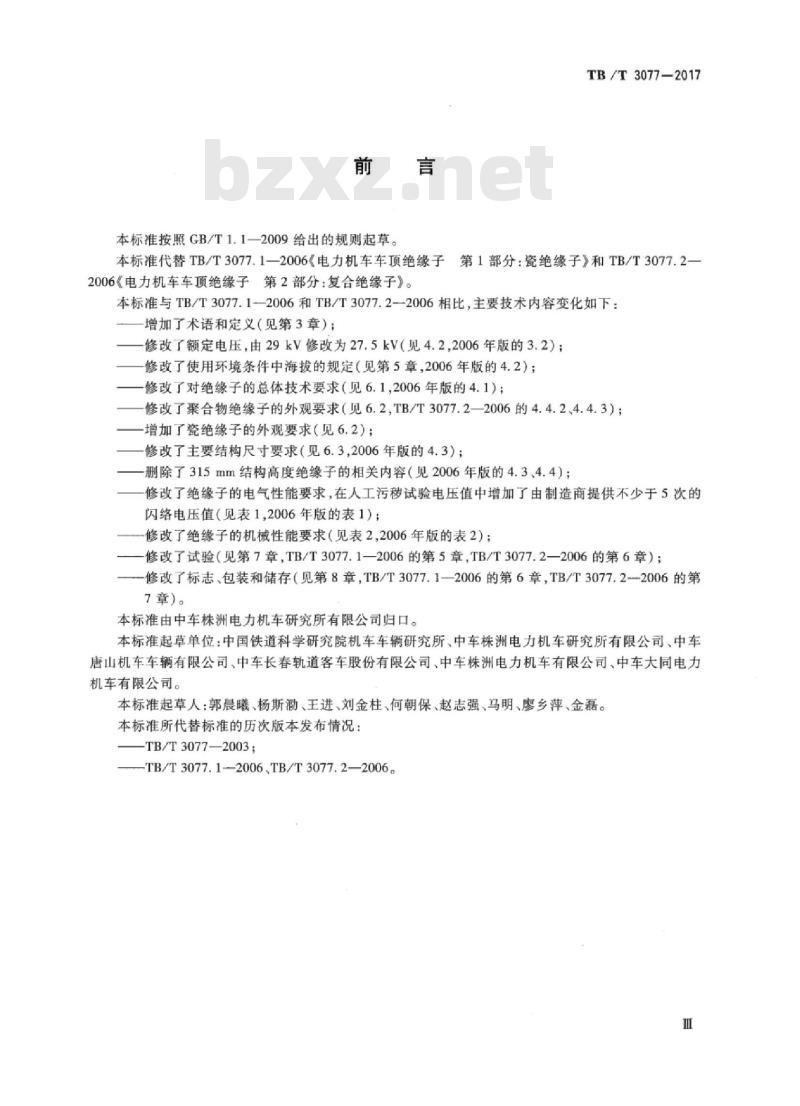

本标准按照GB/T1.1一2009给出的规则起草。TB/T30772017
本标准代替TB/T3077.12006《电力机车车顶绝缘子第1部分：瓷绝缘子》和TB/T3077.2—2006电力机车车项绝缘子第2部分：复合绝缘子》。本标准与TB/T3077.1-2006和TB/T3077.2—2006相比，主要技术内容变化如下：增加了术语和定义（见第3章）；修改了额定电压，由29kV修改为27.5kV（见4.2,2006年版的3.2）；修改了使用环境条件中海拔的规定（见第5章，2006年版的4.2）；修改了对绝缘子的总体技术要求（见6.1,2006年版的4.1）；修改了聚合物绝缘子的外观要求（见6.2，TB/T3077.2—2006的4.4.2、4.4.3）；增加了瓷绝缘子的外观要求（见6.2）；修改了主要结构尺寸要求（见6.3,2006年版的4.3）；删除了315mm结构高度绝缘子的相关内容（见2006年版的4.3、4.4）；修改了绝缘子的电气性能要求，在人工污移试验电压值中增加了由制造商提供不少于5次的闪络电压值（见表1，2006年版的表1）；修改了绝缘子的机械性能要求（见表2，2006年版的表2）；—修改了试验（见第7章，TB/T3077.1—2006的第5章，TB/T3077.2—2006的第6章）；-修改了标志、包装和储存（见第8章，TB/T3077.1—2006的第6章，TB/T3077.22006的第7章）。
本标准由中车株洲电力机车研究所有限公司归口。本标准起草单位：中国铁道科学研究院机车车辆研究所、中车株洲电力机车研究所有限公司、中车唐山机车车辆有限公司、中车长春轨道客车股份有限公司、中车株洲电力机车有限公司、中车大同电力机车有限公司。
本标准起草人：郭晨曦、杨斯溺、王进、刘金柱、何朝保、赵志强、马明、廖乡萍、金磊。本标准所代替标准的历次版本发布情况：TB/T3077—2003;
—TB/T3077.1—2006、TB/T3077.2—2006。1范围
机车车辆车顶绝缘子
TB/T3077-2017

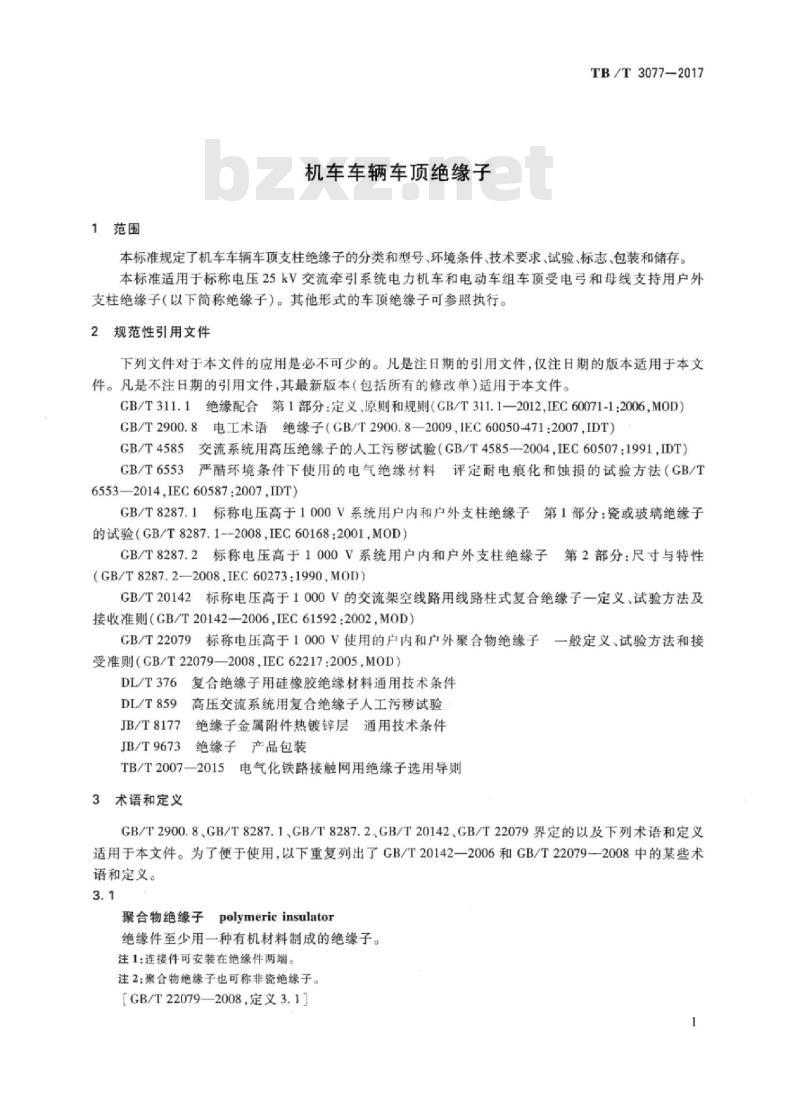

本标准规定了机车车辆车顶支柱绝缘子的分类和型号、环境条件、技术要求、试验、标志、包装和储存。本标准适用于标称电压25kV交流牵引系统电力机车和电动车组车顶受电弓和母线支持用户外支柱绝缘子（以下简称绝缘子）。其他形式的车顶绝缘子可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T311.1绝缘配合第1部分：定义、原则和规则（GB/T311.1—2012,IEC60071-1:2006，MOD）GB/T2900.8电工术语绝缘子（GB/T2900.8—2009,IEC60050-471:2007,IDT）GB/T4585交流系统用高压绝缘子的人工污移试验（GB/T4585-2004，IEC60507：1991，IDT）GB/T6553严酷环境条件下使用的电气绝缘材料评定耐电痕化和蚀损的试验方法（GB/T6553—2014,IEC60587:2007,IDT)GB/T8287.1标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验（GB/T8287.1--2008,IEC60168：2001,M0D）GB/T8287.2标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性(GB/T8287.2—2008.IEC60273:1990,M0D）GB/T20142标称电压高于1000V的交流架空线路用线路柱式复合绝缘子一定义、试验方法及接收准则（GB/T20142—2006，IEC61592：2002，MOD）GB/T22079标称电压高于1000V使用的户内和户外聚合物绝缘子一般定义、试验方法和接受准则（GB/T22079—2008，IEC62217：2005M0D）DL/T376复合绝缘子用硅橡胶绝缘材料通用技术条件DL/T859免费标准下载网bzxz
高压交流系统用复合绝缘子人工污移试验JB/T8177
绝缘子金属附件热镀锌层通用技术条件JB/T9673绝缘子产品包装
TB/T2007一2015电气化铁路接触网用绝缘子选用导则3术语和定义
GB/T2900.8.GB/T8287.1、GB/T8287.2、GB/T20142、GB/T22079界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T20142—2006和GB/T22079—2008中的某些术语和定义。
聚合物绝缘子polymericinsulator绝缘件至少用一种有机材料制成的绝缘子。注1：连接件可安装在绝缘件两端。注2：聚合物绝缘子也可称非瓷绝缘子。【GB/T22079—2008，定义3.1]
TB/T3077—2017

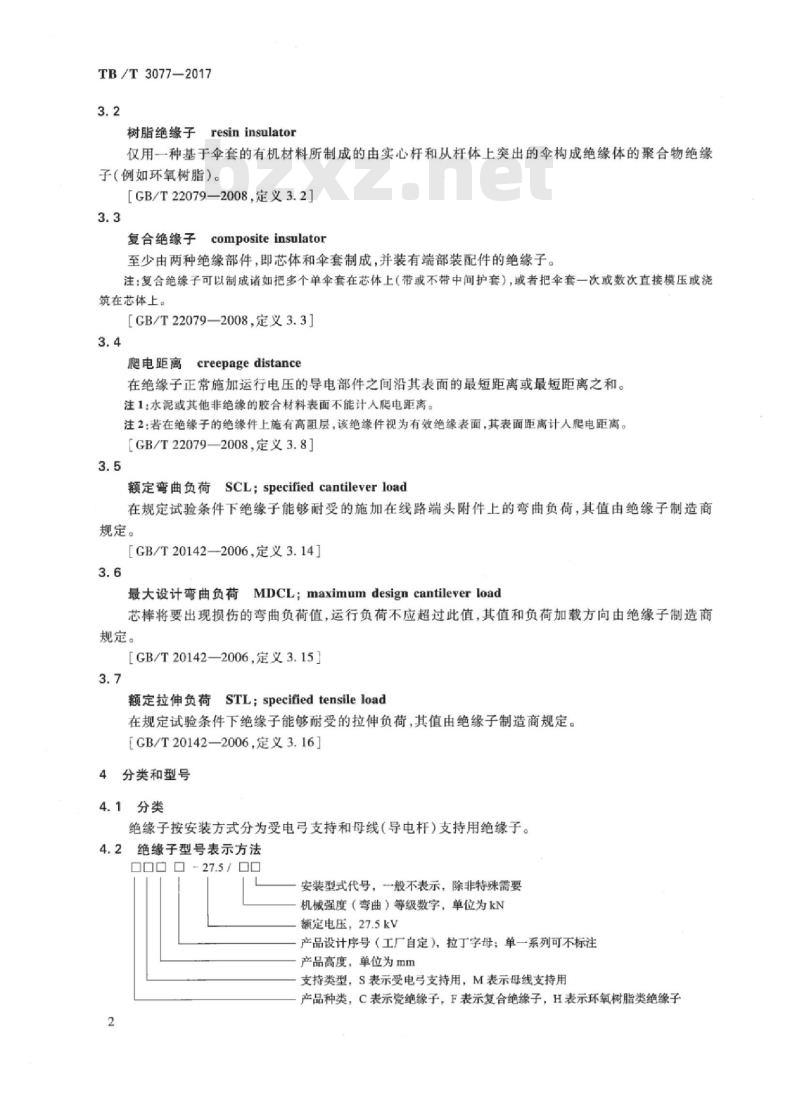

树脂绝缘子resininsulator
仅用一种基于伞套的有机材料所制成的由实心杆和从杆体上突出的伞构成绝缘体的聚合物绝缘子（例如环氧树脂）。
[GB/T22079—2008,定义3.2]
复合绝缘子compositeinsulator至少由两种绝缘部件，即芯体和伞套制成，并装有端部装配件的绝缘子。注：复合绝缘子可以制成诸如把多个单伞套在芯体上（带或不带中间护套），或者把伞套一次或数次直接模压或浇筑在芯体上。
[GB/T22079—2008，定义3.3]
爬电距离creepage distance
在绝缘子正常施加运行电压的导电部件之间沿其表面的最短距离或最短距离之和。注1：水泥或其他非绝缘的胶合材料表面不能计人爬电距离。注2：若在绝缘子的绝缘件上施有高阻层，该绝缘件视为有效绝缘表面，其表面距离计人爬电距离。[GB/T22079—2008，定义3.8]
额定弯曲负荷SCL；specifiedcantileverload在规定试验条件下绝缘子能够耐受的施加在线路端头附件上的弯曲负荷，其值由绝缘子制造商规定。
[GB/T20142—2006，定义3.14]
最大设计弯曲负荷MDCL；maximumdesigncantileverload芯棒将要出现损伤的弯曲负荷值，运行负荷不应超过此值，其值和负荷加载方向由绝缘子制造商规定。
【GB/T20142—2006，定义3.15]3.7
额定拉伸负荷STL；specified tensileload在规定试验条件下绝缘子能够耐受的拉伸负荷，其值由绝缘子制造商规定。[GB/T20142—2006，定义3.16]
4分类和型号
4.1分类
绝缘子按安装方式分为受电弓支持和母线（导电杆)支持用绝缘子。绝缘子型号表示方法
00口27.5/00
安装型式代号，般不表示，除非特殊需要机械强度（弯曲）等级数字，单位为kN额定电压，27.5kV
产品设计序号（工厂自定），拉丁字母：单一系列可不标注产品高度，单位为mm
支持类型，S表示受电弓支持用，M表示母线支持用产品种类，C表示瓷绝缘子，F表示复合绝缘子，H表示环氧树脂类绝缘子2
TB/T3077-2017
示例1:CS400A-27.5/8表示机车车辆受电支持用瓷绝缘子，结构高度400mm，产品系列为A系列，额定电压27.5kV，额定弯曲负荷8kN。
示例2：FS400A-27.5/16表示机车车辆受电弓支持用复合绝缘子，结构高度400mm，产品系列为A系列，额定电压27.5kV，额定弯曲负荷16kN。
5环境条件
绝缘子在以下环境条件下应能正常工作：海拨不超过1500m；
环境温度为-40℃~40℃；
应能承受运行时正常气象条件下的雨（凝露）、雪（霜）、雾、风、沙等污移的侵袭；c
d）TB/T2007—2015规定的重污区及以下地区。当海拔大于1500m或环境温度高于40℃时，绝缘子的外绝缘特性应按照GB/T311.1的规定进行修正。
6技术要求
6.1总则
绝缘子除应符合本标准技术要求外，瓷质绝缘子的其他性能应符合GB/T8287.1和GB/T8287.2的规定，聚合物类绝缘子应符合CB/T22079和GB/T20142的规定。复合绝缘子用硅橡胶绝缘材料应符合DL/T376的规定。复合绝缘子伞裙应保证运行过程中伞裙不发生撕裂黑色金属附件的热镀锌层应符合JB/T8177的规定。如采用不锈钢材质应使用耐低温材料。6.2外观要求
聚合物绝缘子伞套表面单个缺陷面积（如缺胶、凸起等）不大于15mm，深度不大于1mm，单个伞裙上缺陷数量不超过3个。凸起表面和合缝应清理平整，针孔深度或凸起高度不大于0.8mm。总缺陷面积不大于150mm。
瓷绝缘子表面釉面单个缺陷面积不大于15mm2，数量不超过3个。针孔深度或凸起物高度不大于0.8mm，数量不超过5个。
6.3主要结构尺寸
绝缘子应按本标准以及按产品图样和技术文件制造，主要结构尺寸及其尺寸偏差为：a）结构高度400mm，偏差不大于1.5mm；b）爬电距离不小于1000mm；
c）绝缘子上、下金属附件同轴度不大于1.5mm。除非另有规定，对未规定特定公差的所有尺寸允许有下述公差：当被检尺寸d≤300mm时，允许公差为±（0.04d+1.5）mm；a）
b）当被检尺寸d>300mm时，允许公差为±（0.025d+6）mm。6.4绝缘子的电气性能
绝缘子的电气性能应符合表1的规定。表1电气性能
标准雷电冲击耐受电压
（峰值）
工频耐受电压
人工污移耐受电压
单位为千伏
人工污移闪络电压
灰密：瓷质1.0mg/cm：聚合物2.0mg/cm盐密：瓷质0.15mg/cm2；聚合物0.4mg/cm32
产品制造商给出不少于5次的闪络电压值3
TB/T3077—2017
6.5绝缘子的机械性能
绝缘子的机械性能应符合表2的规定。表2规定机械负荷
额定拉伸负荷（STL）
受电弓支持用
母线支持用
7试验
7.1试验分类
7.1.1概述
额定弯曲负荷（SCL）
扭转破坏负荷
聚合物绝缘子
瓷绝缘子
绝缘子的试验分类应符合GB/T8287.1，GB/T22079和GB/T20142的要求。绝缘子的试验划分为设计试验、型式试验、抽样试验和逐个试验，瓷绝缘子不包含设计试验。注：将设计试验、型式试验、抽样试验和逐个试验整体对某一新设计的绝缘子进行试验，称为“定型试验”。7.1.2设计试验
设计试验是用来验证绝缘子的设计、材料和制造方法（工艺）是否适宜。当一种复合绝缘子进行设计试验时，其结果应认为对整类复合绝缘子都有效，该类绝缘子由被试的该种绝缘子所代表。
7.1.3型式试验
型式试验是验证绝缘子的主要特性，而这些特性又主要取决于绝缘子的形状和尺寸。一种绝缘子型式在电气上是由电弧距离、爬电距离、伞倾角、伞径和伞间距所确定的。一种型式符合上述准则的绝缘子，其电气型式试验只需进行一次。当上述特性中有一项改变时电气型式试验应重新进行。一种绝缘子型式在机械上是由芯棒直径和材料、伞套材料和工艺、金属附件的连接方式来确定。当上述特性中有一项改变时机械型式试验应重新进行。型式试验的机械试验报告5年内有效；型式试验的电气试验报告则无有效期限制。7.1.4抽样试验
抽样试验是验证绝缘子由制造质量和所用材料决定的特性。进行抽样试验是为了检验随绝缘子的制造工艺和部件材料质量变化而发生的特性。抽样试验作为验收试验时，试品应从满足有关逐个试验要求的绝缘子批中随机抽取。瓷绝缘子的抽样方法按GB/T8287.1进行，聚合物绝缘子的抽样方法按GB/T20142进行。7.1.5逐个试验
逐个试验是用来剔除有制造缺陷的绝缘子，应对提交验收的每个绝缘子进行。7.2试验项目
瓷绝缘子的试验项目见表3，聚合物绝缘子的试验项目见表4和表5。4
试验类别
型式试验
抽样试验
逐个试验
试验项目名称
瓷绝缘子试验项目
技术要求对应的条款
雷电冲击耐受电压试验
工频干耐受电压试验
工频湿耐受电压试验
人工污移耐受电压试验
机械破坏负荷试验
尺寸检查
锌层试验
温度循环试验
机械破坏负荷试验
孔隙性试验
外观检查
高度检查
超声波探伤试验
逐个弯曲试验”
工频干耐受电压试验
试验在胶装前的瓷件上进行。
逐个弯曲试验仅对受电弓支持绝缘子进行表4
试验项目
界面和端部装
配件连接试验
伞和伞套
材料试验
试验内容
预应力
验证试验
硬度试验
1000h紫外光试验
起痕和蚀损试验
-1000h盐雾试验
可燃性试验
伞套材料耐电痕化和
蚀损试验
僧水性试验
抗撕裂强度试验
扯断强度试验
拉断伸长率试验
击穿强度
体积电阻率
表面电阻率
聚合物绝缘子设计试验项目
复合绝缘子
树脂绝缘子
技术要求对应的条款
TB/T3077-2017
试验方法
GB/T8287.1
GB/T8287.1
GB/T8287.1
GB/T4585
GB/T8287.1
GB/T8287.1
JB/T8177
GB/T8287.1
CB/T8287.1
GB/T8287.1
CB/T8287.1
GB/T8287.1
GB/T8287.1
GB/T8287.1
GB/T8287.1
试验方法
GB/T20142
GB/T22079
CB/T22079
GB/T22079
GB/T22079
GB/T22079
CB/T22079、
CB/T6553b
DL/T376
DL/T376
DL/T376
DL/T376
DL/T376
DL/T376
DL/T376
TB/T3077—2017
试验项目
芯棒材料
装配后的芯棒
负荷试验
风洞试验
试验内容
染料渗透试验
水扩散试验
最大设计弯曲负荷
（MDCL）验证试验
拉伸负荷试验
风洞验证试验
聚合物绝缘子设计试验项目（续）复合绝缘子
“、”为应做的项目，“二”为不需要做的项目。树脂绝缘子
树脂绝缘子伞套材料符合GB/T6553规定的1A4.5级。技术要求对应的条款
用于运行速度高于160km/h的车顶复合绝缘子，由供需双方协商进行风洞验证试验。表5聚合物绝缘子的其他试验项目试验类别
型式试验
抽样试验
逐个试验
标志、包装和储存
试验项目
尺寸检查
雷电冲击耐受电压试验
工频干耐受电压试验
工频湿耐受电压试验
人工污移耐受电压试验
机械负荷试验
尺寸检查
锌层试验
额定弯曲负荷验证试验
外观检查
拉伸负荷试验
工频干耐受电压试验
技术要求对应的条款
试验方法
GB/T22079
GB/T22079
GB/T20142
GB/T20142
由供需双方协商确定
试验方法
GB/T20142
GB/T20142
GB/T20142
GB/T20142
DL/T859
GB/T20142
GB/T20142
JB/T8177
GB/T20142
GB/T20142
GB/T20142
GB/T20142
在绝缘子的易于观察部位应清楚而牢固地标出制造商商标、绝缘子型号和制造年月。包装
绝缘子的包装应保证在正常运输过程中，不至因包装不良而使绝缘子损坏。每批交货的绝缘子应附有制造商质量检验部门的产品合格证。出厂绝缘子的包装箱应符合JB/T9673的有关规定，并应注明：制造商名；
绝缘子名称；
绝缘子型号；
绝缘子数量；
e）包装体总重量；
“小心轻放”等字样或指示标记。f
TB/T3077-2017
绝缘子应储存在通风良好、干燥的仓库或场地上，不宜放在潮湿或有腐蚀性气体的附近。7
中华人民共和国
铁道行业标准
机车车辆车顶绝缘子
Postinsulators onboard of rolling stockTB/T3077--2017
中国铁道出版社出版、发行
（100054，北京市西城区右安门西街8号）读者服务部电话：市电（010)51873174，路电（021)73174中国铁道出版社印刷厂印刷
版权专有侵权必究
开本：880mm×1230mm
2017年8月第1版
印张：1
字数：15千字
2017年8月第1次印刷
151135088
价：10.00元
