【TB铁路运输标准】 铁路通信电源第1部分:通信电源系统总技术要求

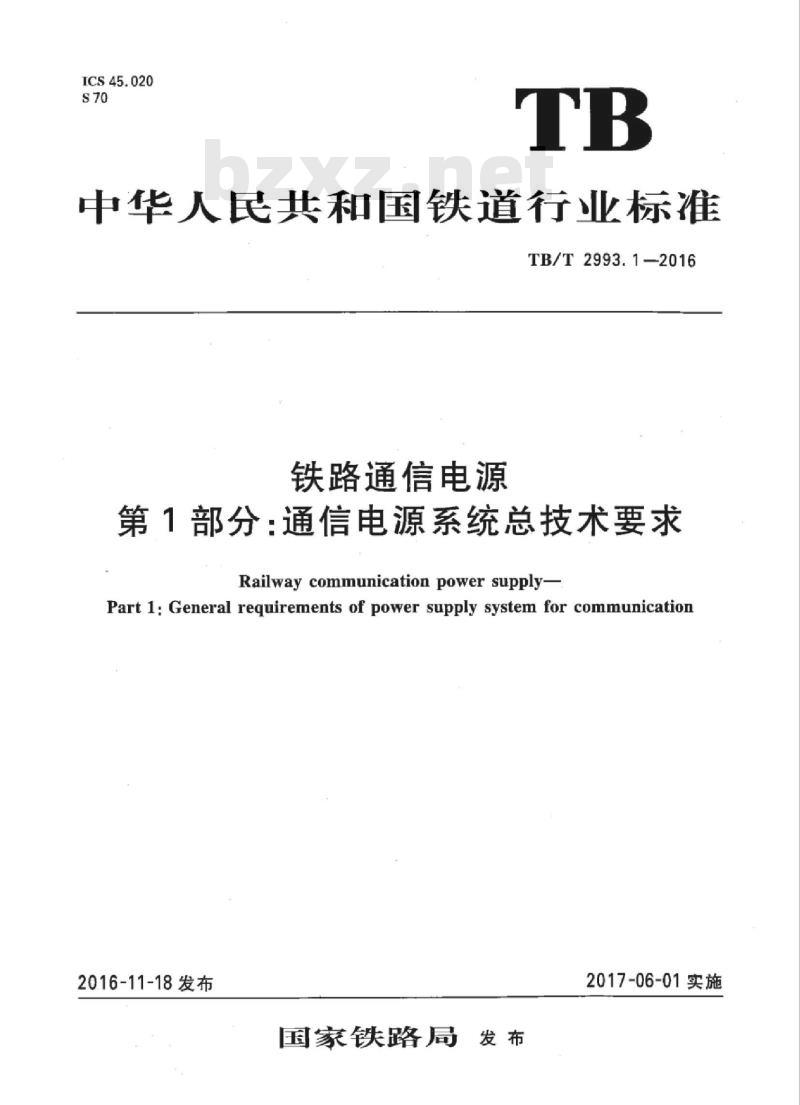

ICS45.020
中华人民共和国铁道行业标准
TB/T2993.1—2016
铁路通信电源
第1部分：通信电源系统总技术要求Railway communication power supplyPart 1: General requirements of power supply system for communication20.16-11-18发布
国家铁路局
2017-06-01实施

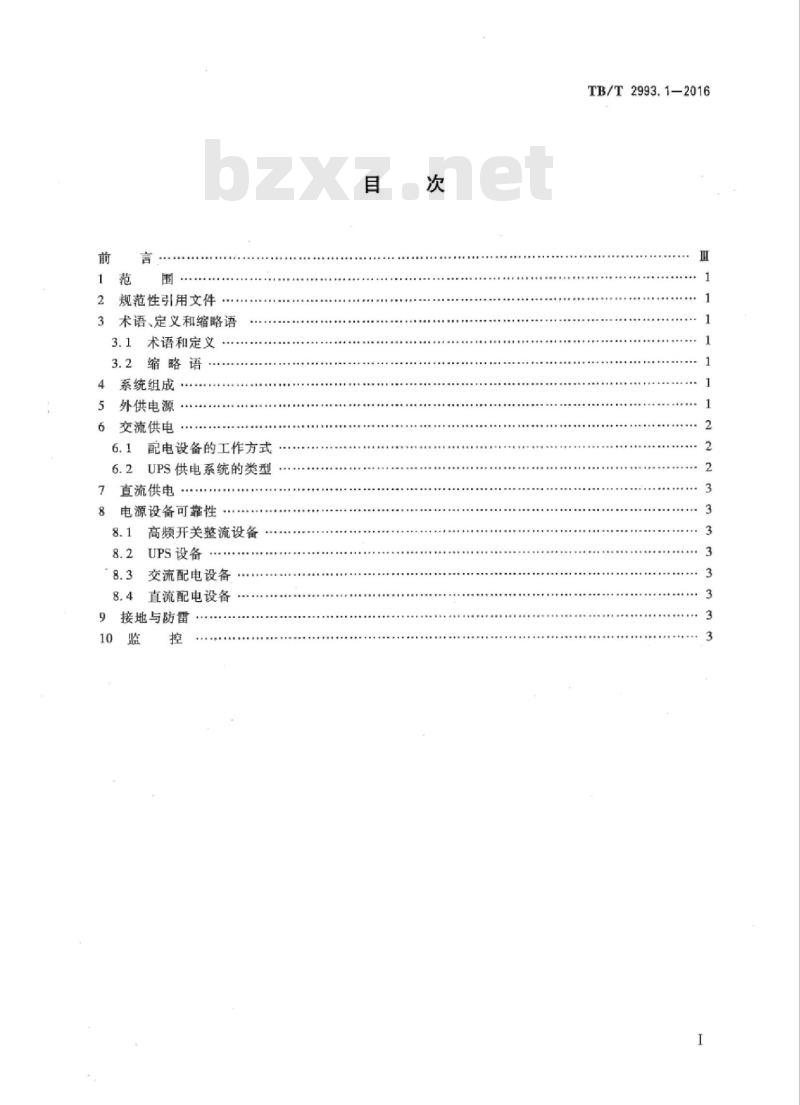

规范性引用文件
术语、定义和缩略语
3.1术语和定义
缩略语
系统组成
外供电源
交流供电
配电设备的工作方式
UPS供电系统的类型
直流供电
电源设备可靠性
高频开关整流设备
UPS设备
交流配电设备
直流配电设备
接地与防雷
TB/T2993.1-2016

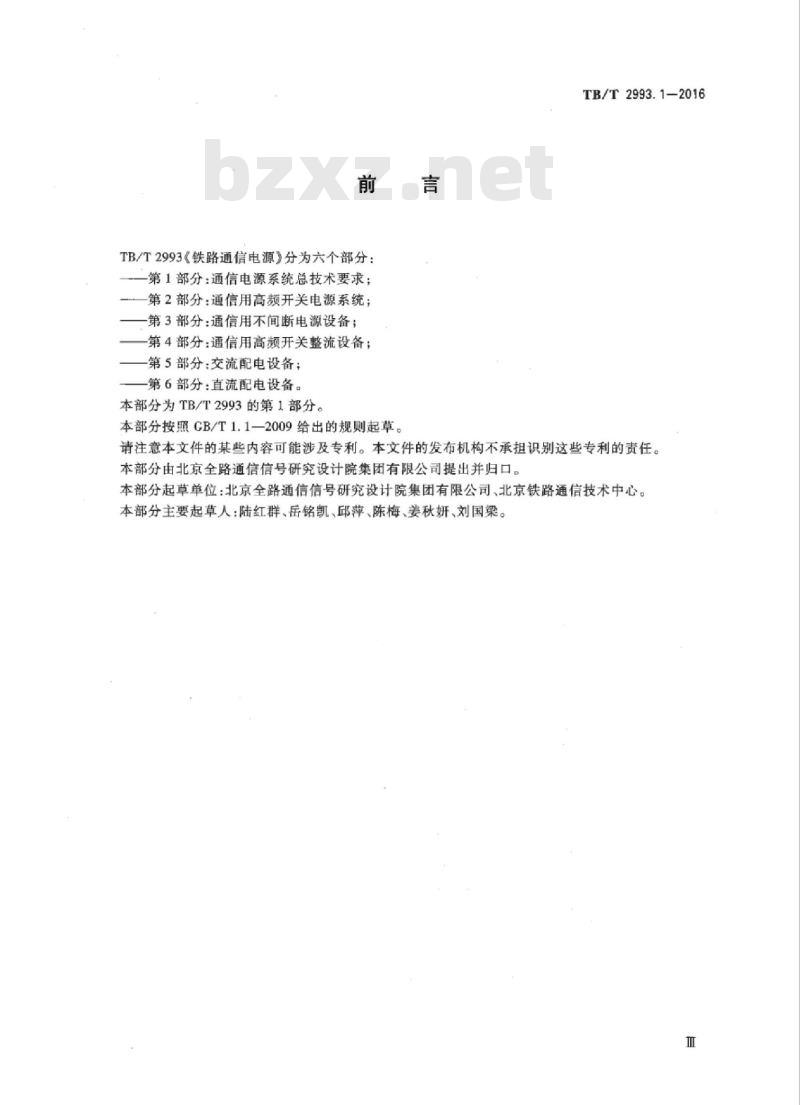

TB/T2993《铁路通信电源》分为六个部分：第1部分：通信电源系统总技术要求；第2部分：通信用高频开关电源系统；第3部分：通信用不间断电源设备；第4部分：通信用高频开关整流设备；第5部分：交流配电设备；
第6部分：直流配电设备。
本部分为TB/T2993的第1部分。
本部分按照GB/T1.1—2009给出的规则起草。言
TB/T2993.1-2016
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由北京全路通信信号研究设计院集团有限公司提出并归口。本部分起草单位：北京全路通信信号研究设计院集团有限公司、北京铁路通信技术中心。本部分主要起草人：陆红群、岳铭凯、邱萍、陈梅、姜秋妍、刘国梁。TB/T2993.1—2016www.bzxz.net

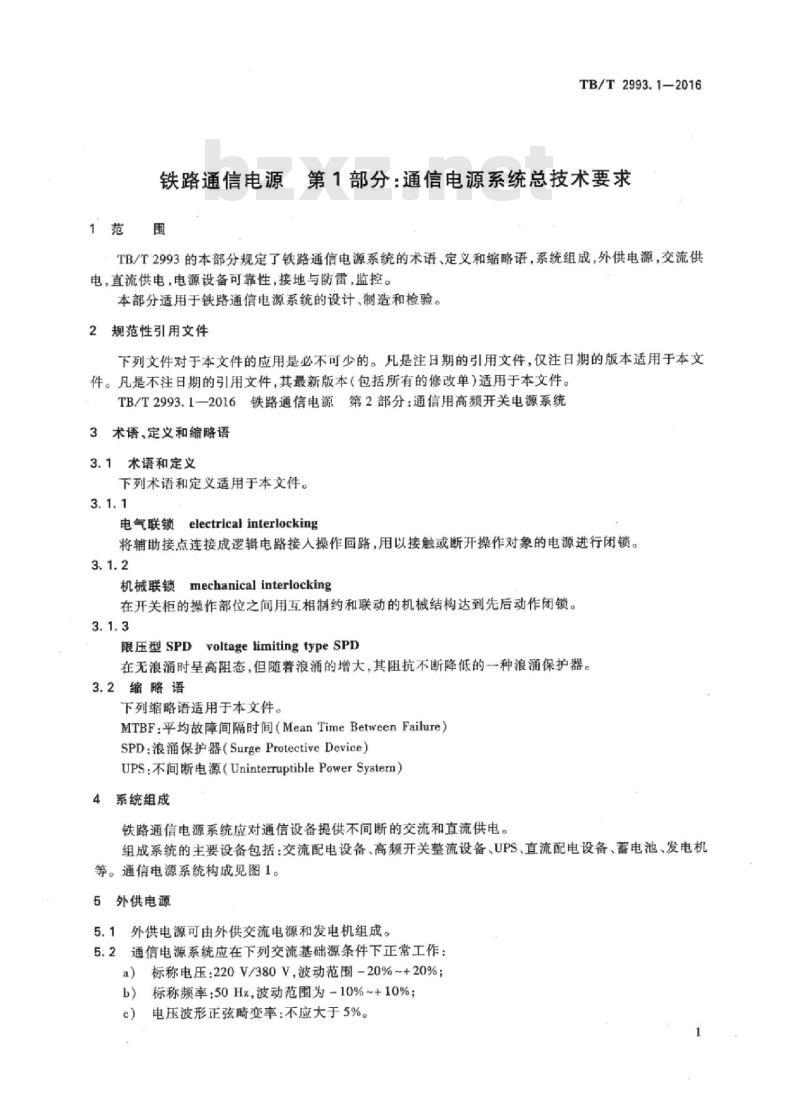

铁路通信电源第1部分：通信电源系统总技术要求1范围
TB/T2993的本部分规定了铁路通信电源系统的术语、定义和缩略语，系统组成，外供电源，交流供电，直流供电，电源设备可靠性，接地与防雷，监控。本部分适用于铁路通信电源系统的设计、制造和检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。TB/T2993.1—2016铁路通信电源第2部分：通信用高频开关电源系统3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
电气联锁electrical interlocking将辅助接点连接成逻辑电路接入操作回路，用以接触或断开操作对象的电源进行闭锁。3.1.2
机械联锁mechanical interlocking在开关柜的操作部位之间用互相制约和联动的机械结构达到先后动作闭锁。3.1.3
限压型SPDvoltagelimitingtypeSPD在无浪涌时呈高阻态，但随着浪涌的增大，其阻抗不断降低的一种浪涌保护器。3.2缩略语
下列缩略语适用于本文件。
MTBF：平均故障间隔时间（MeanTimeBetweenFailure）SPD：浪涌保护器（SurgeProtectiveDevice）UPS：不间断电源（UninterruptiblePowerSystem）4系统组成
铁路通信电源系统应对通信设备提供不间断的交流和直流供电。组成系统的主要设备包括：交流配电设备、高频开关整流设备、UPS、直流配电设备、蓄电池、发电机等。通信电源系统构成见图1。
5外供电源
5.1外供电源可由外供交流电源和发电机组成。5.2通信电源系统应在下列交流基础源条件下正常工作：a）标称电压：220V/380V，波动范围-20%~+20%；标称频率：50Hz，波动范围为-10%~+10%；b)
电压波形正弦畸变率：不应大于5%。TB/T2993.1-2016
外供交流
电源1
外供交流
电源2
6交流供电
发电机
配电设备的工作方式
交灌配电设备
高频开关
整流设备
蓄电池
直流配电设备
蓄电池
交流配电设备

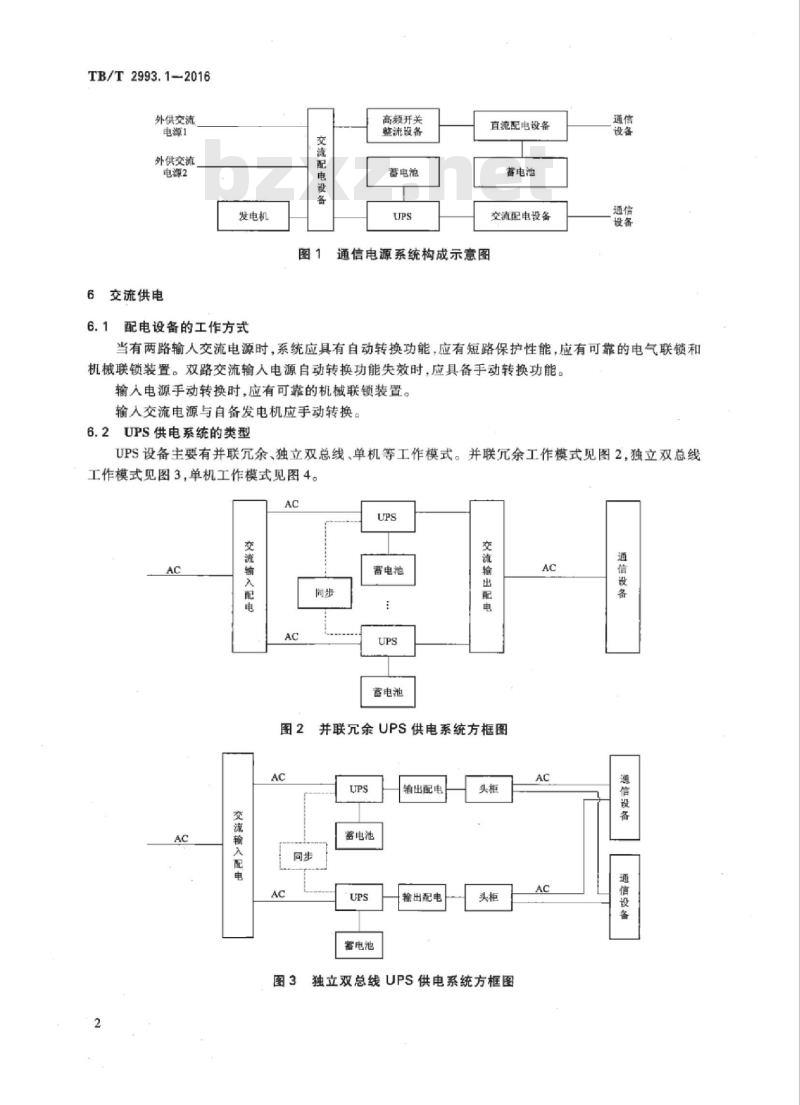

通信电源系统构成示意图
当有两路输人交流电源时，系统应具有自动转换功能，应有短路保护性能，应有可靠的电气联锁和机械联锁装置。双路交流输人电源自动转换功能失效时，应具备手动转换功能。输入电源手动转换时，应有可靠的机械联锁装置。输入交流电源与自备发电机应手动转换。6.2UPS供电系统的类型
UPS设备主要有并联余、独立双总线、单机等工作模式。并联余工作模式见图2，独立双总线工作模式见图3，单机工作模式见图4。AC
交流输入配电
蕾电池
蓄电池
交流输出二
并联穴余UPS供电系统方框图
交流输入
蓄电池
蓄电池
输出配电
输出配电
图3独立双总线UPS供电系统方框图AC
通信设
信设备
7、直流供电
交瀛输入配电
直流电源的电压为-48V。
蓄电池
交流输出配电
图4单机UPS供电系统方框图
直流供电方式应支持浮充和均充方式。7.3
-48V直流电源（第一级）输出电压范围应满足-43.2V~-57.6V。TB/T2993.1—2016
通信设备
-48V直流电源（第一级）输出端子处测量的杂音电压指标应满足TB/T2993.2一2016的要求。通信机房内每一个通信设备机架的直流输入端子处-48V电压允许变动范围为-40V~-57V。7.5
7.648V供电系统全程压降不应大于3.2V。电源设备可靠性
高频开关整流设备
MTBF不应小于1×10°h。
8.2UPS设备
室内型UPS设备在正常使用环境条件下，MTBF不应小于1×10°h(不含蓄电池）；室外型UPS设备在正常使用环境条件下，MTBF不应小于5×10*h（不含蓄电池）。8.3交流配电设备
MTBF不应小于1×10°h。
8.4直流配电设备
MTBF不应小于1×10°h。
9接地与防雷
9.1通信电源设备应有保护地和直流工作地（或交流中性线）接地端子。9.2电源设备应设置限压型SPD，具有可靠的雷电过电压保护功能。10监
通信电源系统应具有接人铁路通信电源及机房环境监控系统的功能和接口。中华人民共和国
铁道行业标准
铁路通信电源
第1部分：通信电源系统总技术要求Railway communication power supplyPart l: General requirements of power supply system for communicationTB/T2993.1—2016
中国铁道出版社出版、发行
（100054，北京市西城区右安门西街8号）读者服务部电话：市电（010)51873174，路电（021)73174中国铁道出版社印刷厂印刷
版权专有侵权必究
开本：880mmx1230mm
1/16印张：0.75字数：8千字
2017年4月第1版2017年4月第1次印刷量
151134998
价：10.00元
