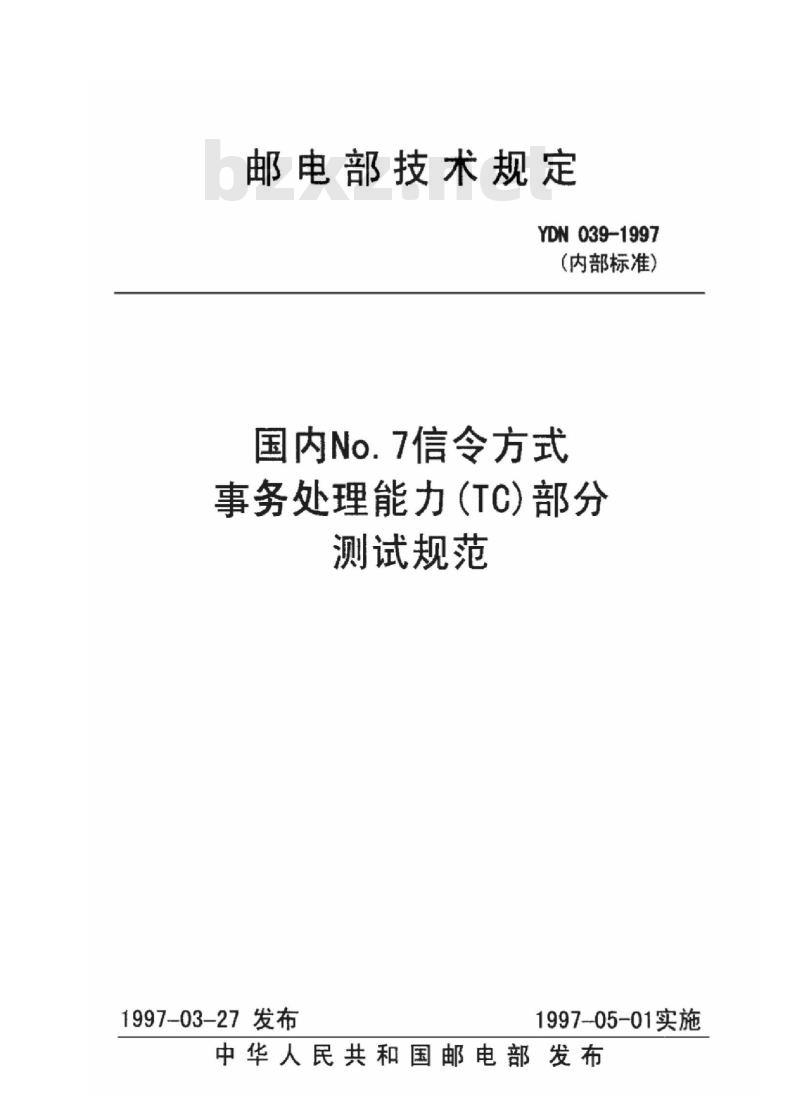

【YD通讯标准】 国内 No.7 信令方式事务处理能力(TC)部分测试规范

邮电部技术规定
YDN039-1997
（内部标准）
国内No.7信令方式
事务处理能力（TC)部分
测试规范
1997-03-27发布
1997-05-01实施
中华人民共和国邮电部发布

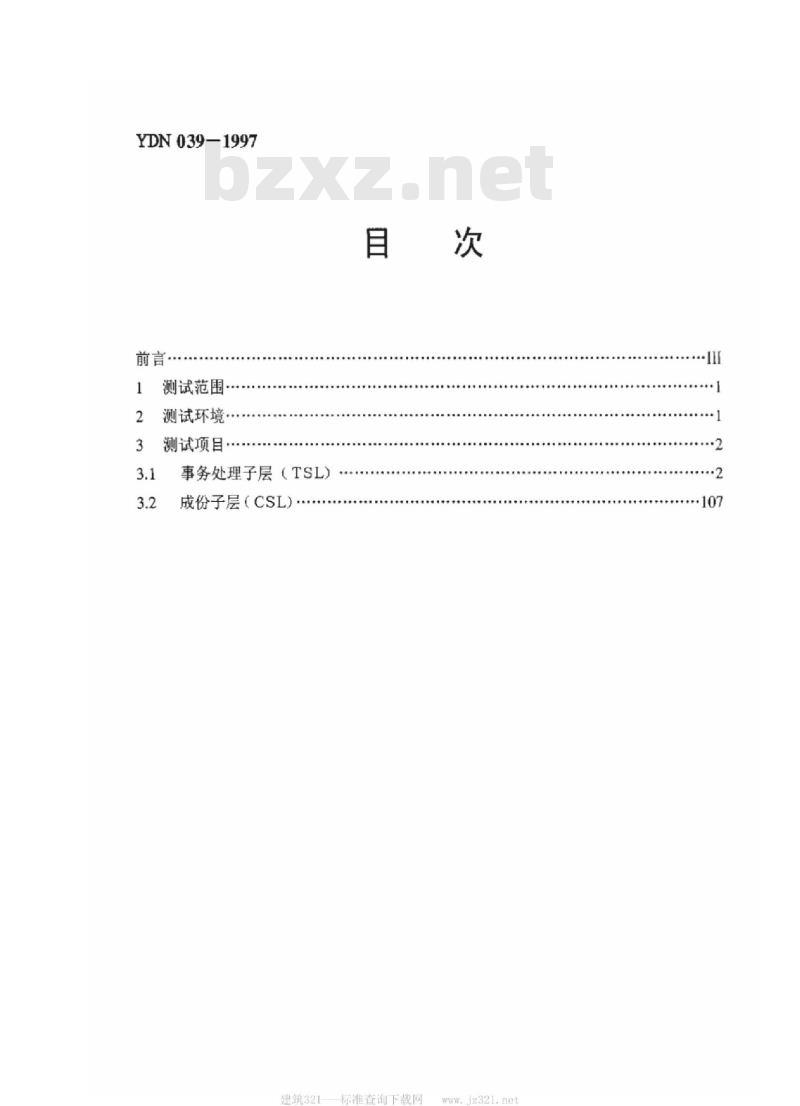

YDN039—1997
测试范围.
测试环境
测试项目·
事务处理子层（TSL）
成份子层（CSL），
建筑321
标准查询下载网
YDN039-1997

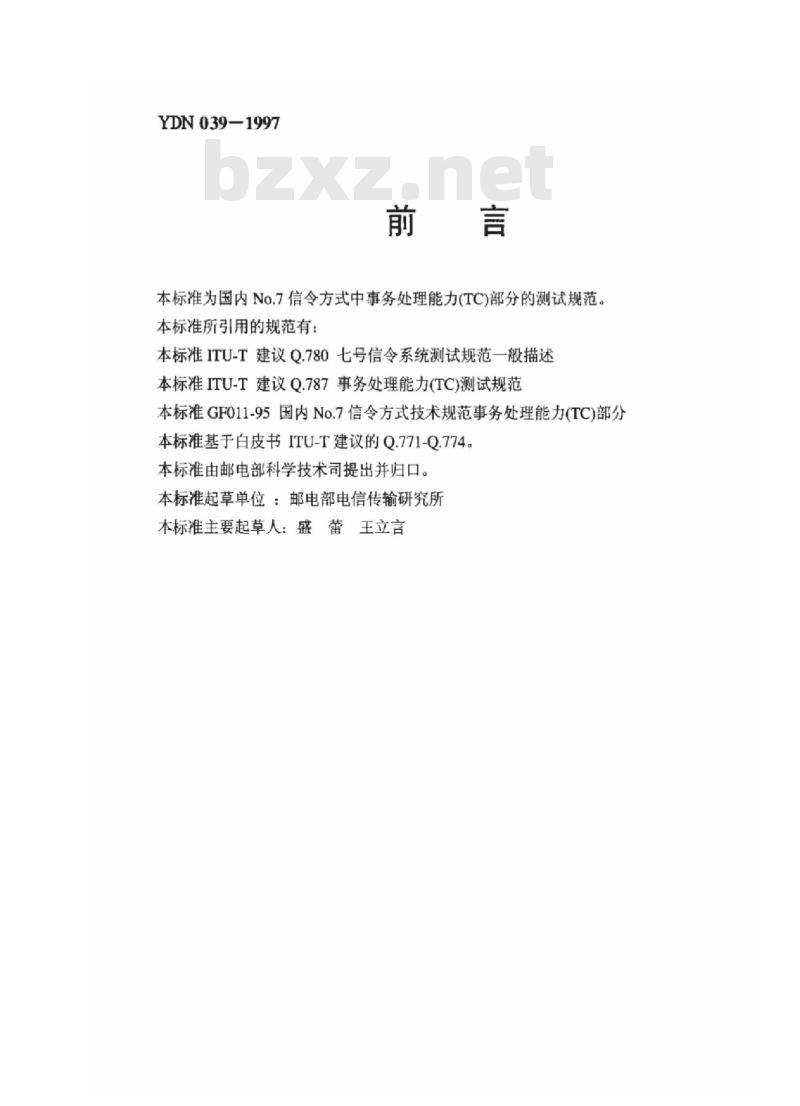

本标准为国内No.7信令方式中事务处理能力(TC)部分的测试规范。本标准所引用的规范有：
本标准ITU-T建议Q.780七号信令系统测试规范一般描述本标准ITU-T建议Q.787事务处理能力(TC)测试规范本标准GF011-95国内No.7信令方式技术规范事务处理能力(TC)部分本标准基于白皮书ITU-T建议的Q.771-Q.774本标准由邮电部科学技术司提出并归口。本标准起草单位：邮电部电信传输研究所本标准主要起草人：盛蕾王立言1测试范围
邮电部技术规定
国内No.7信号方式事务处理能力（TC）测试规范
YDN039-1997
测试分为两个部分：事务处理子层(TSL)和成份子层(CSL）。本规范是通过测试TCAP消息和其中的内容来验证TCAP功能的。由于某些测试需要产生原语，因此需用到TCAP用户的正常系统动作以产生所示的原语。在预期的消息顺序流程中，：
>=消息
本测试规范与任何专门的应用或实施无关。2测试环境

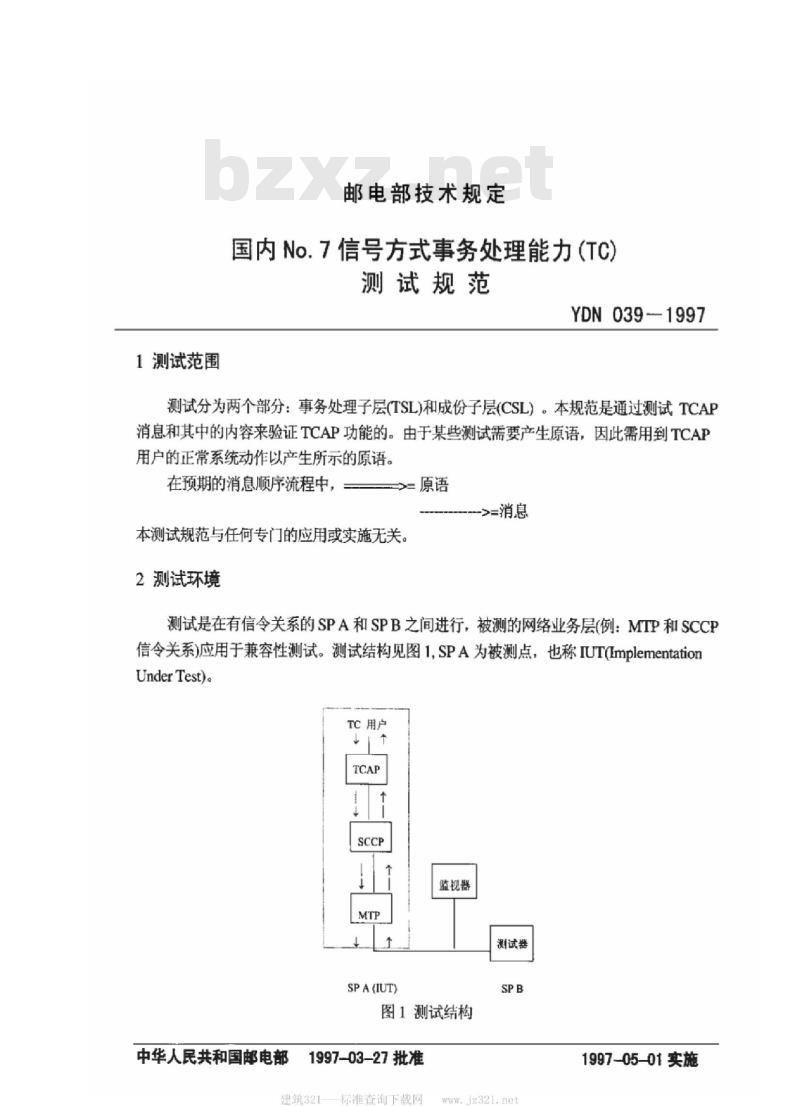

测试是在有信令关系的SPA和SPB之间进行，被测的网络业务层(例：MTP和SCCP信令关系)应用于兼容性测试。测试结构见图1,SPA为被测点，也称IUT(ImplementationUnderTest)。
TC用片
监视器
测试器
SPA(IUT)
图1测试结构
中华人民共和国邮电部
1997-03-27批准
建筑321
标准查询下载网
1997-05-01实施

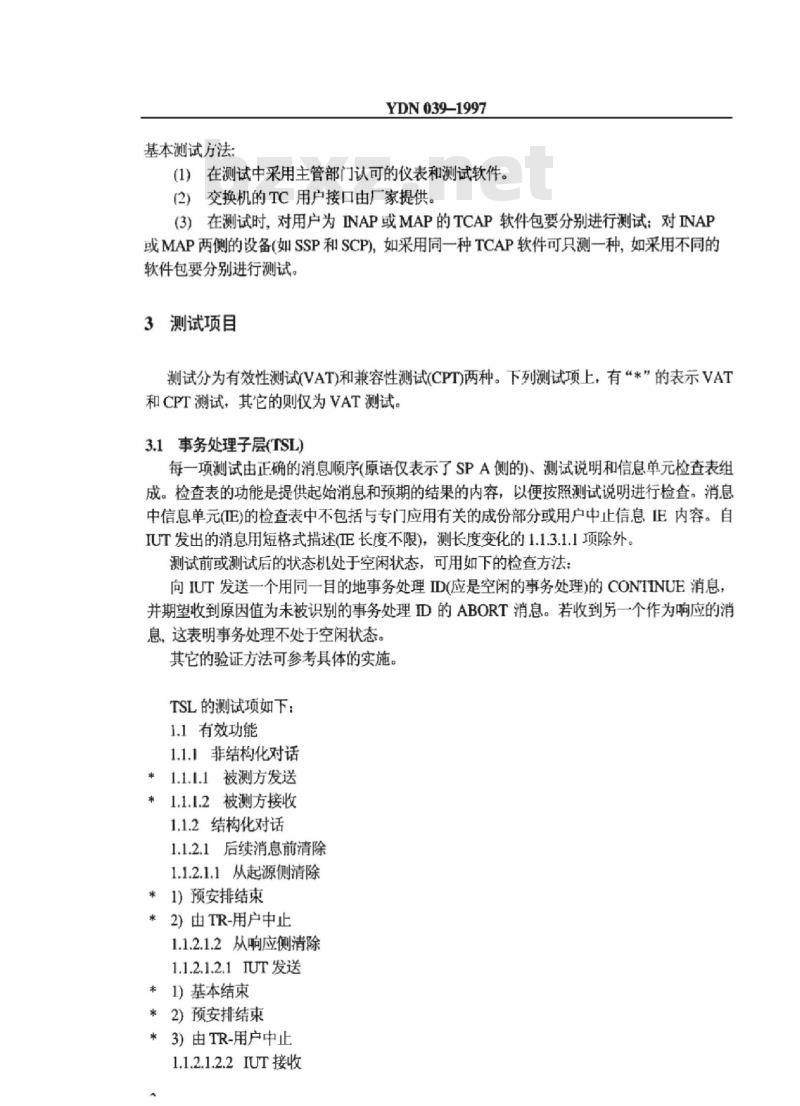

基本测试方法：
YDN039-1997
（1）在测试中采用主管部门认可的仪表和测试软件。(2）交换机的TC用户接口由厂家提供。(3）在测试时，对用户为INAP或MAP的TCAP软件包要分别进行测试：对INAP或MAP两侧的设备（如SSP和SCP)，如采用同一种TCAP软件可只测一种，如采用不同的软件包要分别进行测试。
3测试项目
测试分为有效性测试(VAT)和兼容性测试(CPT)两种。下列测试项上，有*”的表示VAT和CPT测试，其它的则仅为VAT测试。3.1事务处理子层（TSL)）
每一项测试由正确的消息顺序（原语仅表示了SPA侧的）、测试说明和信息单元检查表组成。检查表的功能是提供起始消息和预期的结果的内容，以便按照测试说明进行检查。消息中信息单元（正）的检查表中不包括与专门应用有关的成份部分或用户中止信息E内容。自IUT发出的消息用短格式描述(E长度不限)，测长度变化的1.1.3.1.1项除外。测试前或测试后的状态机处于空闲状态，可用如下的检查方法；向IUT发送一个用同一目的地事务处理ID(应是空闲的事务处理）的CONTINUE消息并期望收到原因值为未被识别的事务处理ID的ABORT消息。若收到另一个作为响应的消息，这表明事务处理不处于空闲状态。其它的验证方法可参考具体的实施。TSL的测试项如下：
1.1有效功能
1.1.1非结构化对话
*1.1.1.1被测方发送
*1.1.1.2被测方接收
1.1.2结构化对话
1.1.2.1后续消息前清除
1.1.2.1.1从起源侧清除
*1）预安排结束
*2）由TR-用户中止
1.1.2.1.2从响应侧清除
1.1.2.1.2.1IUT发送
*1)基本结束
*2）预安排结束
*3）由TR-用户中止
1.1.2.1.2.2IUT接收
*1）由TR-用户中止
*2）由事务处理子层中止
*3)基本结束
1.1.2.2CONTINUE消息后清除
1.1.2.2.1从起源侧清除
1.1.2.2.1.1IUT发送
*1）基本结束
2）预安排结束
3）由TR-用户中止
1.1.2.2.1.2IUT接收
1)基本结束
*2）由事务处理子层中止
3）由TR-用户中止
1.1.2.2.2从响应侧清除
1.1.2.2.2.1IUT发送
1)基本结束
*2）预安排结束
3）由TR-用户中止
1.1.2.2.2.2IUT接收
1）基本结束
2）由事务处理子层中止
3）由TR-用户中止
YDN039-1997
CONTINUE消息后清除（成份部分不存在）基本结束，IUT发送
1.1.2.3.1
1.1.2.3.2
基本结束，IUT接收
事务处理建立后的消息交换
*1.1.2.4.1IUT启动
*1.1.2.4.2IUT接收
TC寻址
1.1.2.5.1登记地址变化
1.1.3编码和值的变化
编码变化
1.1.3.1.1长度变化
1.1.3.1.1.1短格式
1）成份部分长度用短格式（嵌入在短格式中）2）成份部分长度用短格式（嵌入在长格式中）1.1.3.1.1.2长格式
1）成份部分长度用长格式（嵌入在长格式中）1.1.3.1.1.3不定格式
建筑321
标准查询下载网
YDN 039-1997
1）成份部分长度用不定格式（嵌入在不定格式中）1.1.3.2值的变化
1.1.3.2.1事务处理ID
*1）长度是1个八位位组
2）长度是4个八位位组
1.2语法无效动作
1.2.1信息单元的无效值
1.2.1.1BEGLN消息类型
J)DTID长度=0
2)DTID长度>4个八位位组
1.2.1.2第一个CONTINUE消息
1)DTID长度=0
后续的CONTINUE消息
1）成份部分长度不正确
1.2.1.4END消息
1)DTID长度>4个八位位组
1.2.1.5ABORT消息
1）无效的P-ABORT原因值
2)P-ABORT原因长度不正确
1.2.2无效的结构
单向(UNIDIRECTIONAL)消息类型1221
1）不认识的信息单元出现
1.2.2.2BEGIN消息类型
1）无OTID
2）不认识的信息单元出现
1.2.2.3第一个CONTINUE消息
1）无OTID
2）无DTID
3)OTID重复
4)DTID重复
5）不认识的信息单元出现
1.2.2.4后续的CONTINUE消息
1）无OTD
2）不认识的信息单元出现
1.2.2.5END消息
1）无DTID
1.2.2.6ABORT消息
1）无DTID
不认识的消息
1）无OTID
2）有OTID，无DTID
3）OTID和DTID均有Www.bzxZ.net
1.2.3无效的编码
1.2.3.1BEGIN消息类型
1）无效的标签
1.2.3.2CONTINUE消息类型
1）无效的标签
1.3不恰当的消息
1.3.1CONTINUE消息类型
YDN039-1997
1）在空闲状态下收到未分配DTID的CONTINUE消息1.3.2END消息类型
1）在空闲状态下收到END消息
1.3.3ABORT消息类型
I）在空闲状态下收到ABORT消息1.4多个事务处理的编码
1.4.1有效的事务处理编码
1）在事务处理建立期间有新的事务处理请求2）在事务处理建立后有新的事务处理请求1.4.2不恰当的消息
1）在事务处理建立期间有未分配DTID的消息2）在事务处理建立后有未分配DTID的消息建筑321-
标准查询下载网
测试编号：1.1.1.1
考：Q.77453.3.3.1.1
目：有效功能；非结构化对话
分项目：被测方发送
YDN039-1997
的：验证信令点A能正确发送单向（UNIDIRECTIONAL)消息测试预置条件：SPA(TSL)和SPB(TSL)是空闲状态结构：1
正确的消息顺序：
TR-UNIreq.
测试类型：VAT和CPT
SPA(TSL)
UNIDIRECTIONAL
测试说明：
1从SPA向SPB发送个单向消息。
2检查A：单向消息是否从SPA正确发出？SP类型：SP
SPB(TSL)
3检查B：与此事务处理相关的SPA的TSL状态机是否处于空闲状态？消息中信息单元的检查表
UNIDIRECTIONAL
消息类型标签：01100001
消息总长度：正确的八位位组数成份部分标签：01101100
成份部分长度：正确的八位位组数6
测试编号：1.1.1.2
考：Q.77453.3.3.1.2
目：有效功能：非结构化对话
分项目：被测方接收
YDN039-1997
的：验证信令点A能正确接收单向(UNIDIRECTIONAL)消息测试预置条件：SPA(TSL)和SPB(TSL)是空闲状态结构：1
正确的消息顺序：
TR-UNI ind.
测试说明：
测试类型：VAT和CPT
SPA(TSL)
从SPB向SPA发送一个单向消息。2检查A：单向消息是否在SPA正确接收？SP类型：SP
SPB(TSL)
UNIDIRECTIONAL
3检查B：与此事务处理相关的SPA的TSL状态机是否处于空闲状态？消息中信息单元的检查表
UNIDIRECTIONAL
消息类型标签：01100001
消息总长度：正确的八位位组数成份部分标签：01101100
成份部分长度：正确的八位位组数建筑321
标准查询下载网
测试编号：1.1.2.1.11)
考：Q.774$3.3.3.2.1&$3.3.3.2.3目：有效功能：结构化对话
YDN039-1997
分项目：后续消息前清除；从起源侧清除：预安排结束(PREARRANGEDEND)目
的：验证信令点A能正确发送BEGIN消息并按“预安排结束”方法本地终结事务处理测试预置条件：SPA(TSL)和SPB(TSL)是空闲状态结构：1
正确的消息顺序：
TR-BEGINreq
TR-ENDreq.
(Prearranged)
测试说明：
测试类型：VAT和CPT
SPA(TSL)
从SPA向SPB发送一个BEGIN消息。SP类型：SP
SPB(TSL)
2在收到从SPB来的应答之前将TR-END请求原语(预安排)传送至SPA的TSL。检查A：BEGIN消息是否从SPA正确发送？3
4检查B：END消息是否未从SPA发出？5检查C：与此事务处理相关的SPA的TSL状态机是否处于空闲状态？消息中信息单元的检查表
消息类型标签：01100010
消息总长度：正确的八位位组数起源事务处理D标签：01001000
起源事务处理ID长度：正确的八位位组数起源事务处理ID：八位位组串(14个八位位组）成份部分标签：01101100
成份部分长度：正确的八位位组数8
测试编号：1.1.2.1.12)
考：Q.7743.3.3.2.1&93.3.3.2.4目：有效功能：结构化对话
YDN 039-1997
分项目：后续消息前清除；从起源侧清除：由TR-用户中止H
的：验证信令点A能正确产生BEGIN消息并按“中止”方法本地终结事务处理测试预置条件：SPA(TSL)和SPB(TSL)是空闲状态结构：1
正确的消息顺序：
TR-BEGIN req-
测试类型：VAT和CPT
SPA(TSL)
TR-U-ABORT req.
测试说明：
从SPA向SPB发送一个BEGIN消息。SP类型：SP
SPB(TSL)
在收到从SPB来的应答之前将TR-U-ABORT请求原语传送至SPA的TSL。2
检查A：BEGIN消息是否从SPA正确发送？3
检查B：TR-U-ABORT请求是否仅为SPA本地？4
检查C：ABORT消息是否未从SPA发出？检查D：与此事务处理相关的SPA的TSL状态机是否处于空闲状态？6
消息中信息单元的检查表
消息类型标签：01100010
消息总长度：正确的八位位组数起源事务处理D标签：01001000
起源事务处理D长度：正确的八位位组数起源事务处理ID：八位位组串(14个八位位组）成份部分标签：01101100
成份部分长度：正确的八位位组数建筑321
标准查询下载网
