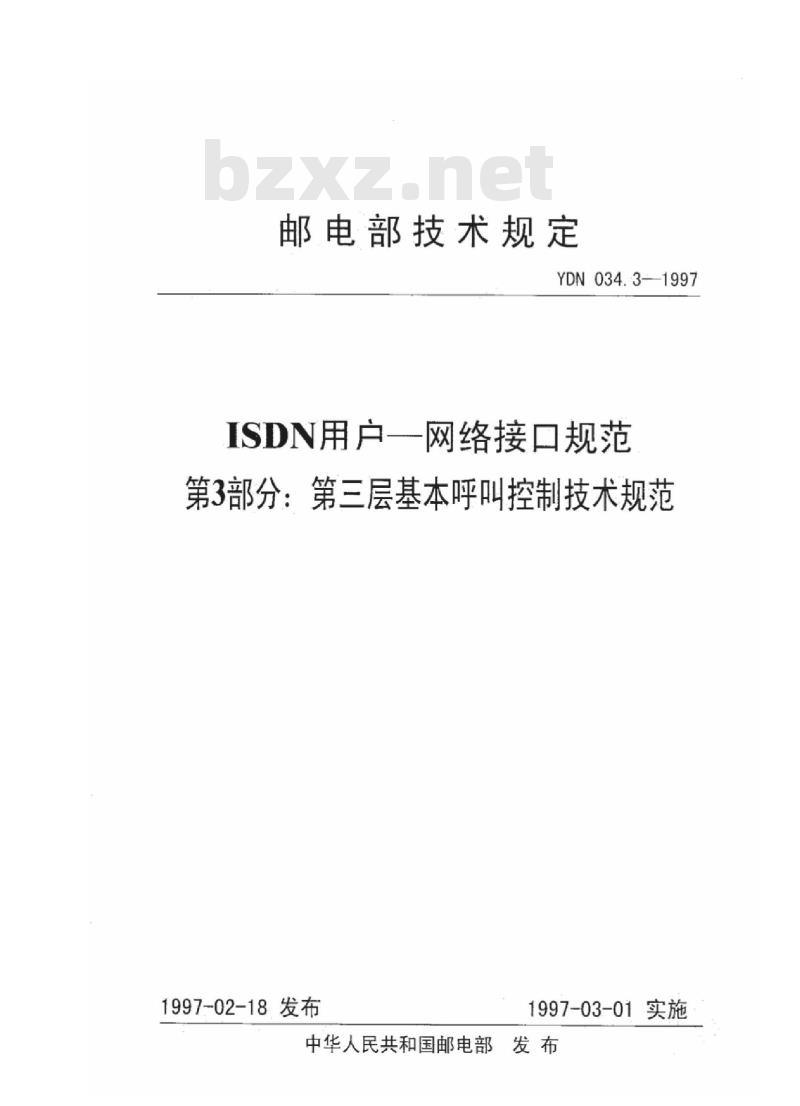

【YD通讯标准】 ISDN 用户 一 网络接口规范 第3部分:第三层基本呼叫控制技术规范

邮电部技术规定
YDN034.3--1997
ISDN用户一网络接口规范
第3部分：第三层基本呼叫控制技术规范1997-02-18发布
1997-03-01实施
中华人民共和国邮电部发布
YDN034.3—1997
！概述
2呼叫挖制概述
3消息的功能性定义和内容

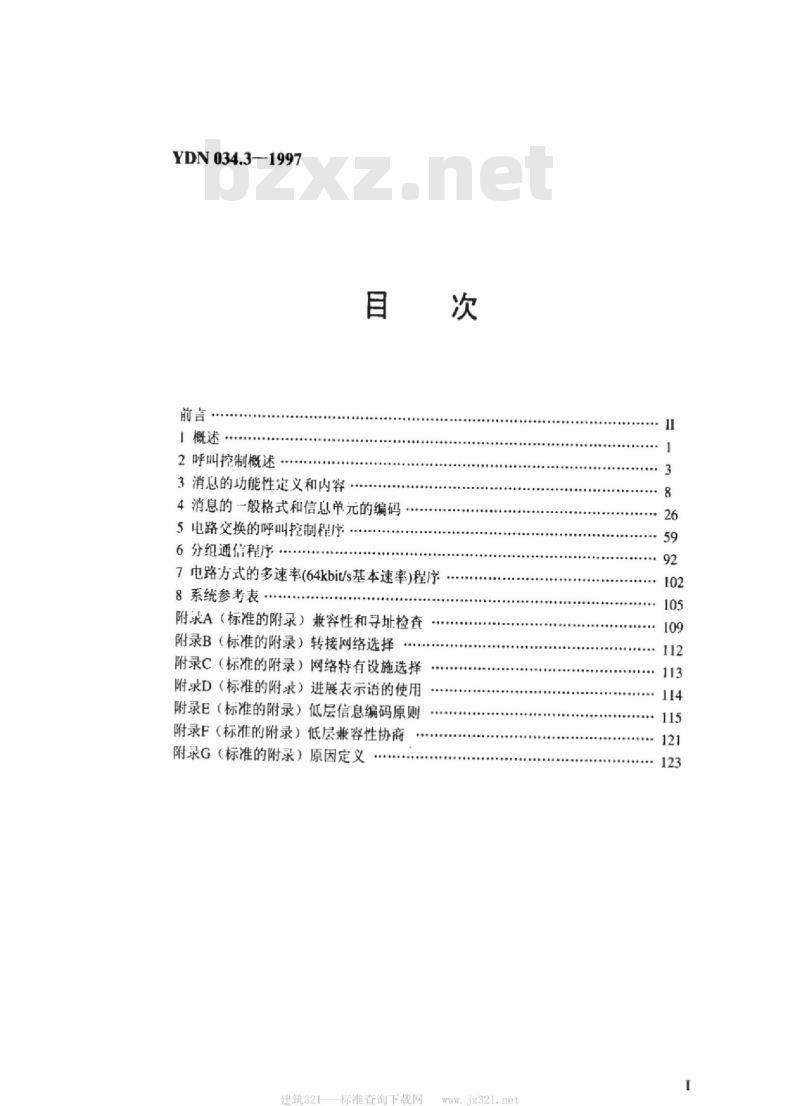

4消息的一般格式和信息单元的编码·5电路交换的呼叫控制程序
6分组通程序
7电路方式的多速率(64kbit/s基本速率)程序8系统参考表
附录A（标准的附录）兼容性和寻址检查附录B（标准的附录）转接网络选择附录C（标准的附录）网络特有设施选择附求D（标准的附录）进展衣示语的使用附录E（标准的附录）低层信息编码原则附录F（标准的附录）低层兼容性协商附录G（标准的附录）原因定义
建筑321
标准查询下载网
YDN034.3—1997

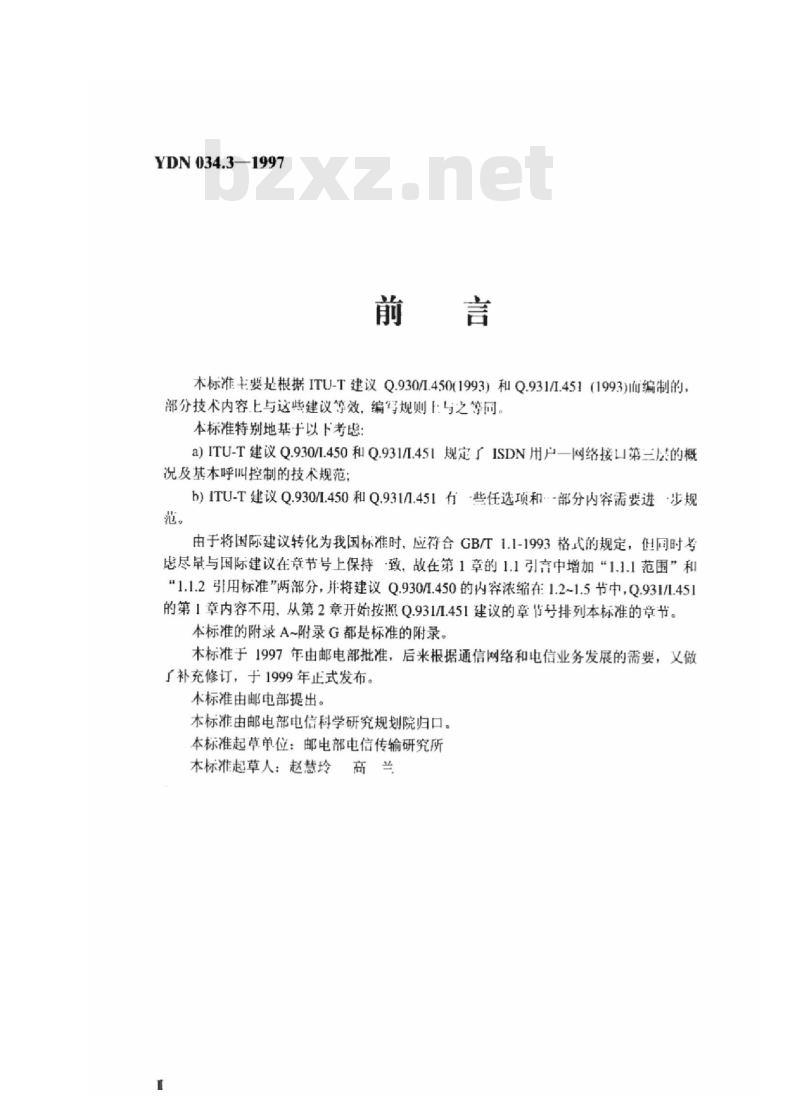

本标准主要是根据ITU-T建议Q.930/1.450(1993）和Q.931/I.451（1993)而编制的，部分技术内容与这些建议等效，编写规则与之等同。本标准特别地基于以下考虑：
a）ITU-T建议Q.930/1.450和Q.931/.451规定了ISDN用户一网络接口第三层的概况及基本呼叫控制的技术规范：b）ITU-T建议Q.930/l.450和Q.931/1.451有-些任选项和--部分内容需要进步规范。
由于将国际建议转化为我国标准时，应符合GB/T1.1-1993格式的规定，供同时号忠尽量与国际建议在章节号上保持致，故在第1章的1.1引言中增加“1.1.1范围”和“1.1.2引用标准”两部分，并将建议Q.930/.450的内容浓缩在1.2~1.5节中，Q.931/1.451的第1章内容不用，从第2章开始按照Q.931/I.451建议的章节号排列本标准的章节。本标准的附录A~附录G都是标准的附录。本标准于1997年由邮电部批准，后来根据通信网络和电信业务发展的需要，又做厂补充修订，于1999年止式发布。本标准由邮电部提出。
木标准由邮电部电信科学研究规划院归口。本标准起草单位：邮电部电信传输研究所本标准起草人：赵慧玲高兰
1概述

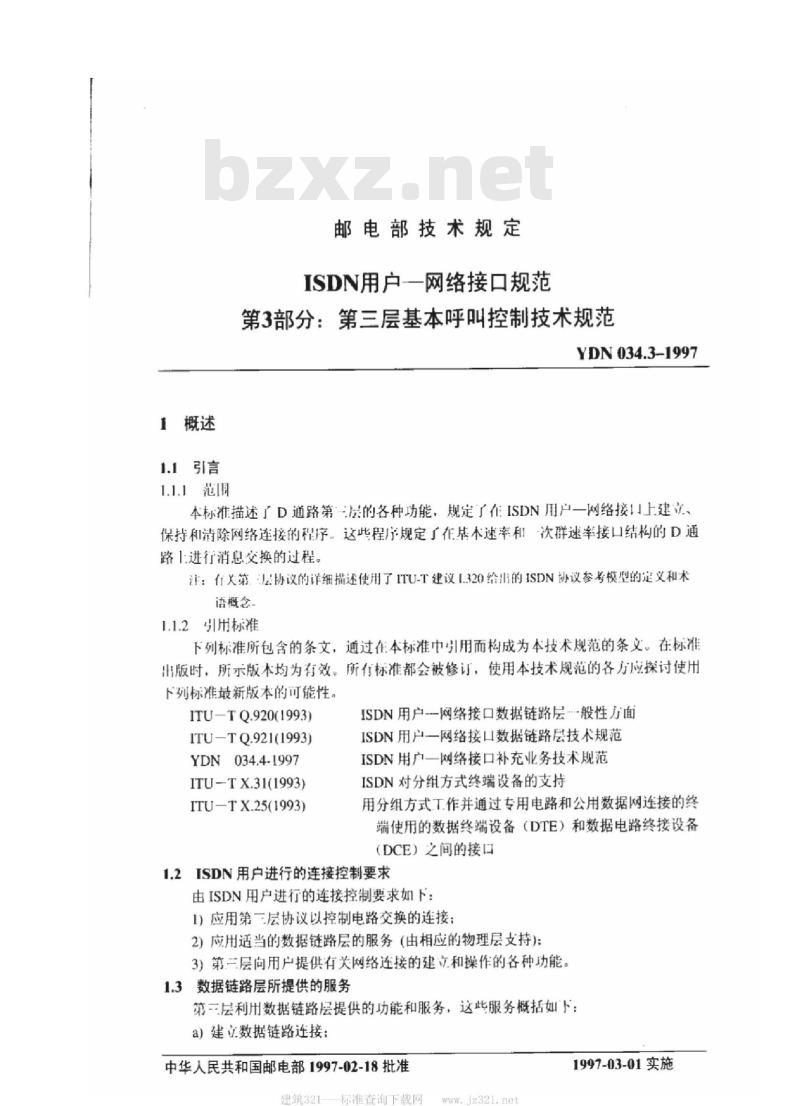

1.1引言
邮电部技术规定
ISDN用户一网络接口规范
第3部分：第三层基本呼叫控制技术规范YDN 034.3-1997
本标准描述了D通路第层的各种功能，规定了在ISDN用户一网络接山上建立、保持和清除网络连接的程序。这些程序规定了在基不速率和次群速率接口结构的D通路1进行消息交换的过程。
注：有关第协议的详细描述使用了ITU-T建议1.320给山的ISDN协议参号模型的定义和术语概念
1.1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本技术规范的条义。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本技术规范的各方应探讨使用下列标准最新版本的可能性。
ITUTQ.920(1993)
ITU-TQ.921(1993)
YDN 034.4-1997
ITU-TX.31(1993)
ITU-TX.25(1993)
ISDN用户网络接口数据链路层般性方面ISDN用户一网络接口数据链路层技术规范ISDN用户一网络接口补充业务技术舰范ISDN对分组方式终端设备的支持用分组方式工作并通过专用电路和公用数据网连接的终端使用的数据终端设备（DTE）和数据电路终接设备（DCE）之间的接口
1.2ISDN用户进行的连接控制要求由ISDN用户进行的连接控制要求如下：1）应用第一层协议以控制电路交换的连接：2）应用适当的数据链路层的服务（由相应的物理层支持)：3）第二层向用户提供有关网络连接的建立和操作的各种功能。1.3数据链路层所提供的服务
第一层利用数据链路层提供的功能和服务，这些服务概括如下：a）建立数据链路连接：
中华人民共和国邮电部1997-02-18批准建筑321
标准查询下载网
1997-03-01实施
b）数据的防差错传输：
YDN034.3--1997
c）重新建立数据链路连接(指示信息丢失)。1.4第三层的功能

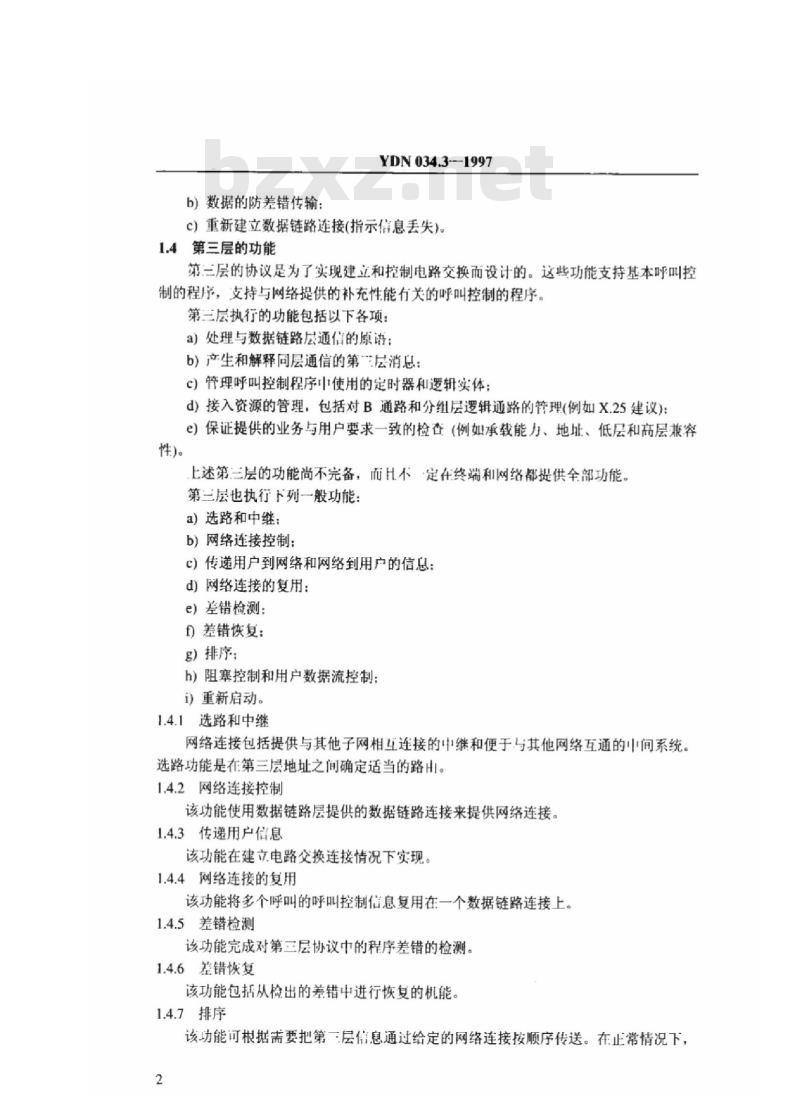

第三层的协议是为了实现建立和控制电路交换而设计的。这些功能支持基本呼叫控制的程序，支持与网络提供的补充性能有关的呼叫控制的程序第三层执行的功能包括以下各项：a）处理与数据链路层通信的原语：b）产生和解释同层通信的第二层消息：c）管理呼叫控制程序中使用的定时器和逻辑实体：d）接入资源的管理，包括对B通路和分组层逻辑通路的管理（例如X.25建议）：e）保证提供的业务与用户要求一致的检否（例如承载能力、地址、低层和高层兼容性)。
上述第三层的功能尚不完备，而H不定在终端和网络都提供全部功能。第三层也执行下列一般功能：
a）选路和中继；
b）网络连接控制：
c）传递用户到网络和网络到用户的信息：d）网络连接的复用：
e）差错检测：
f)差错恢复：
g）排序：
h）阻塞控制和用户数据流控制：i）重新店动。
1.4.1选路和中继
网络连接包括提供与其他子网相互连接的中继和便于与其他网络互通的间系统。选路功能是在第三层地址之间确定适当的路山。1.4.2网络连接控制
该功能使用数据链路层提供的数据链路连接来提供网络连接。1.4.3传递用户信息
该功能在建立电路交换连接情况下实现。1.4.4网络连接的复用
该功能将多个呼叫的呼叫控制信息复用在一个数据链路连接上。1.4.5差错检测
该功能完成对第三层协议中的程序差错的检测。1.4.6差错恢复
该功能包括从检出的差错中进行恢复的机能。1.4.7排序
该功能可根据需要把第二层信息通过给定的网络连接按顺序传送。在止常情况下，2
保证按用户提出的次序传送信息。1.4.8阻塞控制和用户数据流控制YDN034.3—1997
该功能可以对建立连接的请求给予拒绝或给出建立失败的指示来控制网内的阻塞。用于用户到用户信令消息的流量控制将在YDN034.4-1997《ISDN用户一网络接口补充业务技术规范》中说明。
1.4.9重新启动
该功能使通路和接山从某种故障状态返回到空闲状态。1.5第三层与相邻层的接口
1.5.1接！1综述
ISDN用户一网络接『I第二层服务接入点（SAP）为I：层提供服务，并通过数据链路层SAP从数据链路层接受服务，如图1所示，向上一层提供某种服务或从数据链路层接受某种服务是通过SAP交换相应的原语序列完成的。一层
第三层服务接入点中
第三层
数据链路层服务接入点中
第二层
第一层
用户=网络
图！第三层和相邻层间的接口综述1.5.2第三层与数据链路层之间的接口有关ISDN用户一网络接口第三层和数据链路层之间接口的综述，从数据链路层的角度来看，可参见建议Q.920的第2章。该接口各原语和原语程序在建议Q.921第4章中规定。
2呼叫控制概述
本技术规范从接口的用户侧角度使用“呼入”和“呼出”来描述呼叫。本章规定了单个呼叫可能具有的基本呼叫控制状态。这些定义并不适用于接口本身、任何连接的设备、D通路或传送D通路信令的逻辑链路的状态。因为在：个用户。网络接口上可能同时存在若十个呼叫，而每个呼叫可能处于不同的状态，接山本身的状态就不能明确地规定了。
呼叫控制程序详细说明见第5章，这些程序涉及到以下两部分内容：a）在第3章中规定的通过用广一网络接口传递的消息：3
建筑321-
标准查询下载网
YDN034.31997
b）在用户侧和网络侧进行的信息处理与操作。在本技术规范中，所涉及的都是B通路。对于采用H通路的业务，凡涉及B通路之处都应改为相应的H通路。支持这些业务的特定程序不包含在本技术舰范范围内。2.1电路交换的呼叫
本条规定了电路交换呼叫的基本呼叫控制状态。呼叫控制程序在第5章中给出。2.1.1在接[1用户侧的呼叫状态
本条规定了在用户一网络接口用户侧可能存在的状态。2.1.1.1零状态(UO)
无呼叫存在。
2.1.1.2呼叫起始（U1)
该状念在呼出时存在，此时用户间网络请求呼叫的建立。2.1.1.3重尧发送（U2)
该状态在呼出时存在，这时用户已收到呼叫建立请求的确认信息，表示允许用户以重叠方式向网络发送附加呼叫信息。2.1.1.4呼出进程(U3)
该状态在呼出时存在，此时用户己经接收到证实信息，表示网络己收到实现呼叫建立所需要的全部呼叫信息。
2.1.1.5呼叫递交(U4)
该状态在呼出时存在，此时主叫用户已经接收到远端用广开始发送提醒信号的指小。
2.1.1.6呼叫呈现(U6)
该状态在呼入时存在，此时用户已接收到呼叫建立的请求但尚未响应。2.1.1.7呼叫接收(U7)
该状态在呼入时存在，此时用户已发出提醒指示但尚未应答。2.1.1.8连接请求(U8)
该状态在呼入时存在，此时用户已应答呼叫并正在等待呼叫的给予。2.1.1.9呼入进程(U9)
该状态在呼入时存在，此时用户已发送证实信息，表示用户已收到进行呼叫建立所需要的全部呼叫信息。
2.1.1.10运行（U10)
呼入时，该状态表示用广已接收到网络有关用户已得到呼叫的证实。呼出时，该状态表示用户已接收到远端用户应答呼叫的指示。2.1.1.11拆线请求(U11)
该状态衣示用户已请求网络清除端到端的连接，正在等待响应。2.1.1.12拆线指示（U12)
该状态表示用户已收到拆线请求，因为网络已经拆除了端到端的连接2.1.1.13暂停请求(U15)
该状态表示用广已请求网络暂停呼叫并在等待响应。4
2.1.1.14恢复请求（(U17)
YDN034.3—1997
该状态表示用户已请求网络恢复以前暂停的呼叫并在等待响应。2.1.1.15释放请求(U19)
该状态表示用广已请求网络释放呼叫并在等待响应2.1.1.16重叠接收(U25)
该状态在呼入时存在，这时用户已确认来白网络的呼叫建立请求，并准备以重叠方式接收附加的呼叫信息（如果有的话）。2.1.2在接口网络侧的呼叫状态
本条规定了在用户一网络接口的网络侧可能存在的呼叫状态。2.1.2.1零状态(NO)
无呼叫存在。
2.1.2.2呼叫起始(NI）
该状态在呼出时存在，此时网络已收到呼叫建立的请求，但尚未给出响应。2.1.2.3重叠发送(N2)
该状态在呼出时存在，这时网络已确认呼叫建立请求，并准备以重叠方式接收附加的呼叫信息。
2.1.2.4呼出进程（N3)
该状态在呼出时存准，此时网络已送出证实信息，表示网络已收到实现呼叫建立所需要的全部呼叫信息。
2.1.2.5呼叫递交(N4)
该状态在呼出时存在，此时网络己经指示远端用户开始发送提醒信号。2.1.2.6呼叫星现(N6)
该状态在呼入时存在，此时网络己送出呼叫建立请求，任尚未得到一个满意的响应。2.1.2.7呼叫接收(N7)
该状态在呼入时存在，此时网络已收到用户正在提醒的指示供尚未收到应答。2.1.2.8连接请求(N8)
该状态在呼入时存在，此时网络已收到应答但尚末给予呼叫。2.1.2.9呼入进程(N9)
该状态在呼入时存在，此时网络已收到证实信息，表示用户已收到进行呼叫建立所需要的全部呼叫信息。
2.1.2.10运行(N10)
呼入时，该状态表示网络已将呼叫给予被叫用户。呼出时，该状态表示网络已经给出远端用户已应答呼叫的指示。2.1.2.11拆线请求(N11)
该状态表示网络已接收到用户清除端到端连接的请求。2.1.2.12拆线指示(N12)
该状态表示网络已经拆除了端到端的连接，并已送出拆除用户到网络连接的请求。2.1.2.13暂停请求(N15)
建筑321-
标准查询下载网
YDN034.3—1997
该状态表示网络已接收到暂停呼叫的请求但尚未响应。2.1.2.14恢复请求(N17)bzxZ.net
该状态表示网络已接收到恢复以前暂停呼叫的请求但尚未响应。2.1.2.15释放请求(NI9)
该状态表示网络已请求用户释放呼叫并正在等待响应。2.1.2.16呼叫中止(N22)
该状态在点到多点配置的呼入时存在，在任何用户得到呼叫前呼叫正在被清除。2.1.2.17重登接收(N25)
该状态在呼入时存在，这时网络已收到呼叫建立请求的确认信息，表示允许网络以重登方式向用户发送附加的呼叫信息（如果的话）。2.2与全局呼叫参考有关的状态
本条定义了使用全局呼叫参考时协议可以采用的状态。在重新启动程序中使用全局呼叫参考的程序见5.5节。
每个接口只有·个全局呼叫参考。2.2.1在接口用户侧的呼叫状态
本条规定了在用户一网络接LI用户侧可能存在的状态。2.2.1.1零状态(Rest0)
无处理。
2.2.1.2重新启动请求(Rest1)
该状态在重新启动处理时存在，这时用户已送出重新启动的请求，但还未接收到来自网络的证实响应。
2.2.1.3重新启动(Rest2)
该状态表示已从网络接收到重新启动的请求，而尚未接收到来白本端的所有运行的呼叫参考的响应。
2.2.2在接口网络侧的呼叫状态
本条规定了在用户一网络接口网络侧可能存在的状态。2.2.2.1零状态(Rest0)
无处理。
2.2.2.2重新启动请求(Rest1)
该状态在重新启动处理时存在，这时网络已送出重新启动的请求，但还未收到来自用户的证实响应。
2.2.2.3重新启动(Rest2)
该状态表示已从用户接收到重新启动的请求，而尚未接收到来自本端的所有运行的呼叫参考的响应。
2.3分组方式接入的连接控制状态本条定义了接入ISDN虚电路承载业务（方式B）的基本分组方式连接控制状态。接入连接控制的程序在第6章给出。6
YDN 034.3-1997
2.3.1在接口用户侧的接入连接状态本条规定了在用户一网络接口用户侧可能存在的状态。2.3.1.1零状态(UO)
无接入连接存在。
2.3.1.2呼叫起始（UI）
该状态在呼出接入连接时存在，此时用户向网络请求接入连接的建立。2.3.1.3呼出进程(U3)
该状态在呼出接入连接时存在，此时用户已经收到证实信息，表示网络已收到实现接入连接建立所需要的全部呼叫信。2.3.1.4呼叫圣现(U6)
该状态在呼入接入连接时存在，此时用户已收到建立接入连接的请求但尚未响应。2.3.1.5呼叫接收(U7)
该状态在呼入接入连接时存在，此时用户已发出提醒指示供尚未应答。2.3.1.6连接请求(U8)
该状态在呼入接入连接时存在，此时用广已接受接入连接并正存等待给予接入连2.3.1.7呼入进程(U9)
该状念在呼入接入连接时存在，此时用户已发送证实信息，表示用户已收到进行接入连接建立所需要的全部呼叫信息。2.3.1.8运行(U10)
呼入接入连接时，该状态表示用户已接收到网络付关用户已得到接入连接的证实。呼出接入连接时，该状态表示用户已接收到本地网络已完成接入连接的指示。2.3.1.9拆线请求(U11)
该状态表示用户已请求本地网络清除接入连接，正在等待响应。2.3.1.10拆线指示(U12)
该状态表示用户已收到拆线请求，因为网络已经拆除了端到端的接入连接2.3.1.11释放请求(U19)
该状态表示用广已请求网络释放接入连接并在等待响应。2.3.2在接口网络侧的接入连接状态本条规定了在用户一网络接口网络侧可能存在的状态。2.3.2.1零状态(NO)
无接入连接存在。
2.3.2.2呼叫起始(NI)
该状态在呼出接入连接时存在，此时网络已收到建立接入连接的请求但尚未给出响应。
2.3.2.3呼出进程(N3）
该状态在呼出接入连接时存在，此时网络已送出证实信息，表示网络已接收到实现接入连接所需要的全部接入连接信息。建筑321-
标准查询下载网
2.3.2.4呼叫呈现（N6）
YDN034.3--1997
该状态在呼入接入连接时存在，此时网络已送山建立接入连接请求但尚未得到-·个满意的响应。
2.3.2.5呼叫接收（N7）
该状态在呼入接入连接时存在，此时网络已收到用广正在提醒的指示但尚未收到应答。
2.3.2.6连接请求(N8)
该状态在呼入接入连接时存在，此时网络已收到应答似尚未给予接入连接。2.3.2.7呼入进程（N9)
该状态在呼入接入连接时存在，此时网络已收到证实信，表示用户已收到进行接入连接建立所需要的全部接入连接信息。2.3.2.8运行(N10)
呼入接入连接时，该状态表小网络已将接入连接给了被叫用户。呼出接入连接时，该状态衣示本地网络已经指示接入连接已完成。2.3.2.9拆线请求(N11)
该状态表示网络已接收到用户消除接入连接的请求。2.3.2.10拆线指示(N12)
该状态表示网络已经发送了拆除用户一网络接入连接的请求。2.3.2.11释放请求(N19)
该状态表示网络已请求用广释放接入连接并止在等待响应。2.3.2.12呼止(N22）
该状态在点到多点配置的呼入接入连接时存在，在任何用户得到接入连接前接入连接正在被清除。
3消息的功能性定义和内容
本章概括介绍了消息的结构，重点描述了每个消息的功能定义和信息内容。每个定义包括：
a）消息方向和使用的简述，包括该消息是否：1）局部有效，即仅与始发或终接接入有关；2）接入有效，即与始发和终接接入有关，但与网络无关：3）双重有效，即与始发或终接接入有关，也与网络有关：4）全局有效，即与始发和终接接入及网络都有关，b）按照在消息中出现的次序（对所有消息类型，其相对次序是相同的）列出的码组0信息单元表。对每个信息单元，该表要表明：1）本技术规范中描述该信息单元的章节2）发送该信息单元的方向：即用广到网络（U-N)，网络到用户（N-U）或双闸：
3）指出信息单元是必选的（M）还是任选的（O)。若是任选的，给出注释，说明8
YDN034.3—1997
该信息单元包含时的适用坏境。4）用八比特组表示信息单元的长度（或容诈的长度范围)，其中“*”表示未做规定的最人长度，它可以由网络或业务决定。c）若需要，提供进一步的注释。3.1用于电路方式连接控制的消息表1列出了用于电路方式连接控制的消息。表！用于电路方式连接控制的消息消息
川丁呼叫建立的消息
提醒（ALERTING)
呼叫进程（CALLPROCEEDING)
连接（CONNECT)
连接证实（CONNECTACKNOWLEDGE)进展（PROGRESS)
建艺（SETUP）
建确认(SETUPACKNOWLEDGE)
用了信息传递阶段的消息
恢复(RESUME)
恢复证实（RESUMEACKNOWLEDGE)恢复拒绝（RESUMEREJECT）
暂停（SUSPEND）
暂停证实（(SUSPENDACKNOWLHDGE)暂停护绝（SUSPENDREJECT）
用于呼叫清除的消息
拆线（DISCONNECT)
释放(RELEASE)
释放完成（RELEA.SECOMPLFTE）其他消息
信息（INFORMATION）
通知（NOTIFY)）
状念（STATUS）
状态询问（STATUSENQUIRY）
