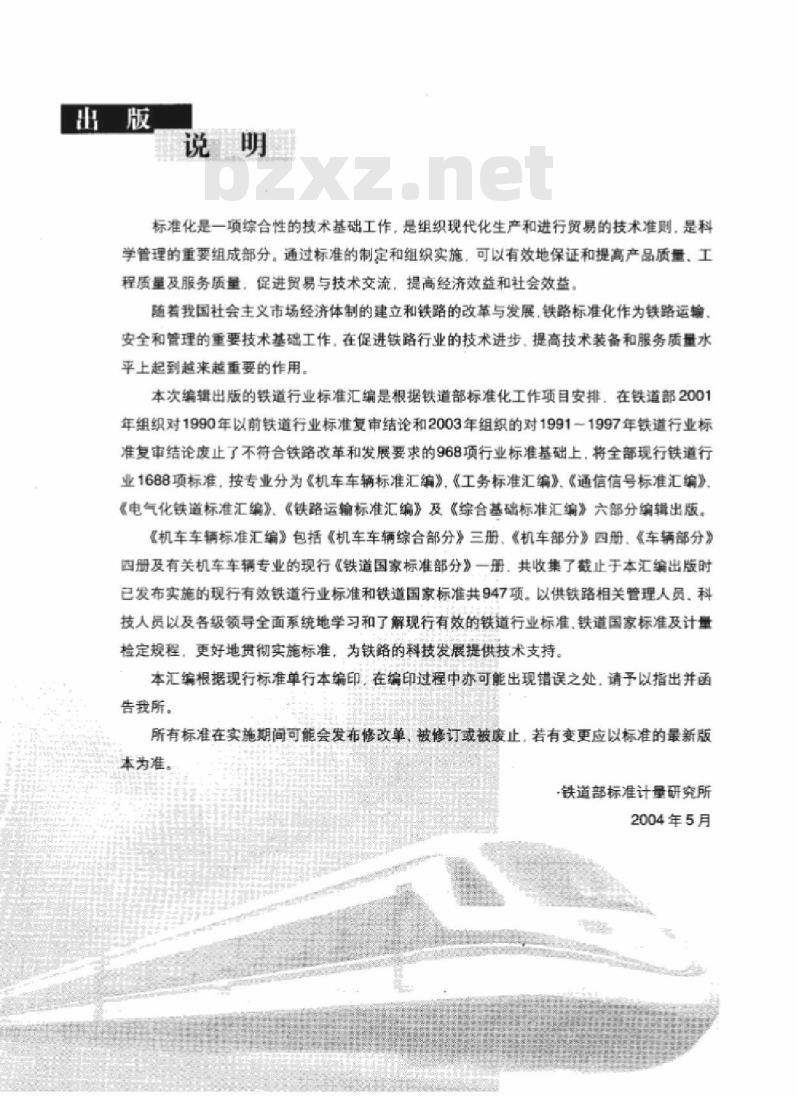

标准化是一项综合性的技术基础工作，是组织现代化生产和进行贸易的技术准则，是科学管理的重要组成部分。通过标准的制定和组织实施，可以有效地保证和提高产品质量，工程质量及服务质量，促进贸易与技术交流，提高经济效益和社会效益。随者我国社会主义市场经济体制的建立和铁路的改革与发展，铁路标准化作为铁路运输。安全和管理的重要技术基础工作，在促进铁路行业的技术进步，提高技术装备和服务质量水平上起到越来越重要的作用。
本次编辑出版的铁道行业标准汇编是根据铁道部标准化工作项目安排，在铁道部2001年组织对1990年以前铁道行业标准复审结论和2003年组织的对1991一1997年铁道行业标准复审结论废止了不特合铁路改革和发展要求的968项行业标准基础上，将全部现行铁道行业1688项标准，按专业分为机车车辆标准汇编》，《工务标准汇编》。微通信信号标准汇编》《电气化铁道标准汇编》。《铁路运输标准汇编》及《综合基础标准汇编》六部分编辑出版。《机车车辆标准汇编》包括《机车车辆综合部分》三册，《机车部分》四册，《车辆部分》四册及有关机车车辆专业的现行《铁道国家标准部分》一册，共收集了载止于本汇编出版时已发布实施的现行有效铁道行业标准和铁道国家标准共947项。以供铁路相关管理人员。科技人员以及各级领导全面系统地学习和了解现行有效的铁道行业标准.铁道国家标准及计量检定规程，更好地贯彻实施标准，为铁路的科技发展提供技术支持。本汇编根据现行标准单行本编印，在编印过程中亦可能出现错误之处，请予以指出并函告我所
所有标准在实施期间可能会发布修改单，被修订或被废止，若有变更应以标准的最新版本为准。
铁道部标准计量研究所
2004年5月
中华人民共和国铁道行业标准

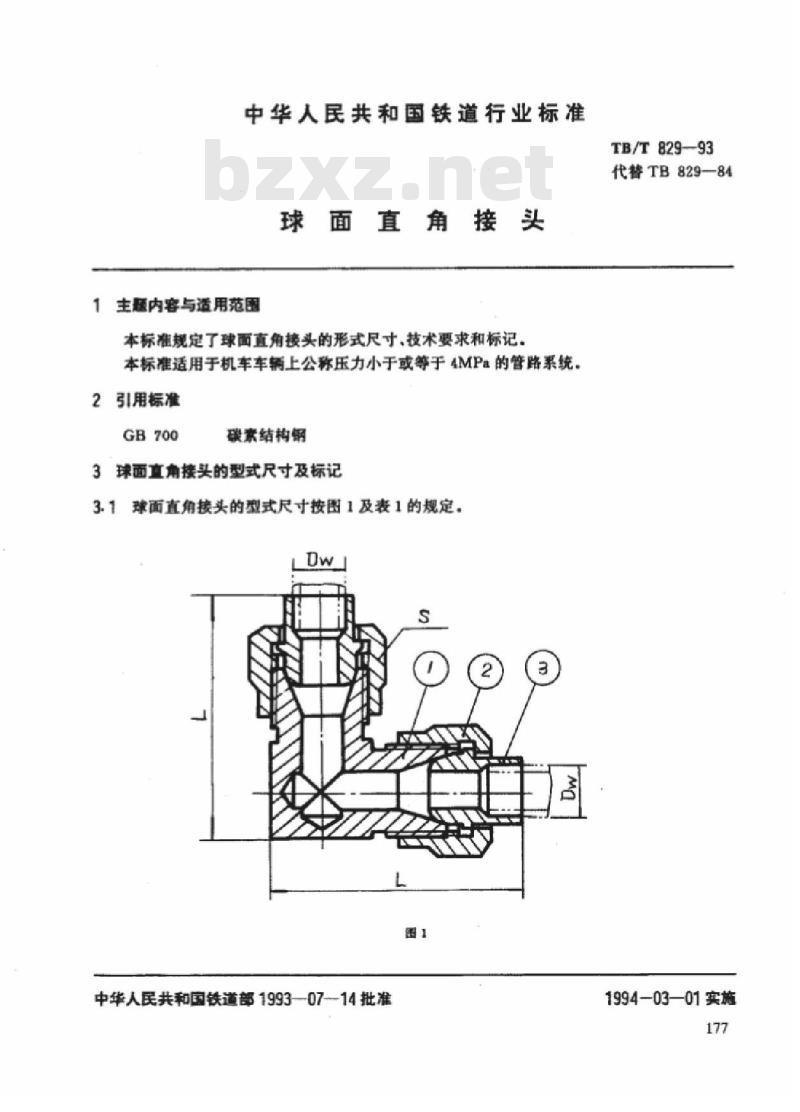

球面直角接头
主题内容与适用范围
本标准规定了球面直角接头的形式尺寸，技术要求和标记本标准适用于机车车辆上公称压力小于或等于4MPa的管路系统。2引用标准
碳素结构锅

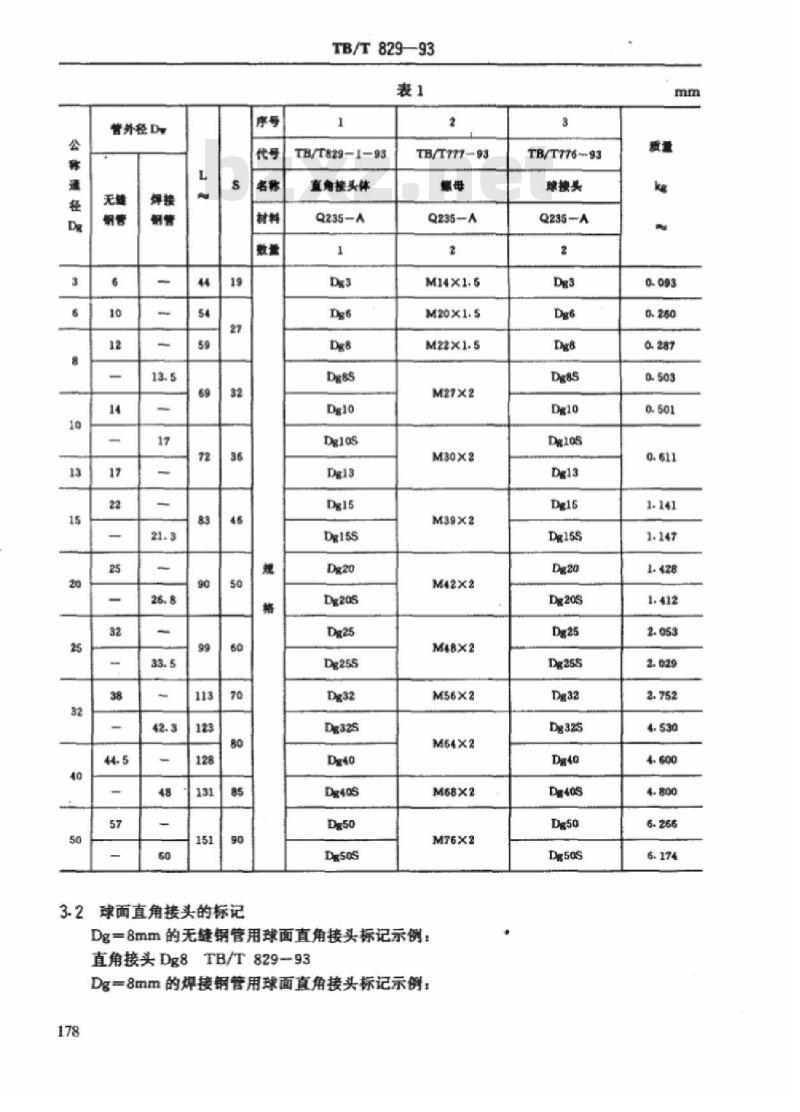

3球面直角接头的型式尺寸及标记3.1球面直角接头的型式尺寸按图1及表1的规定。Dw
中华人民共和国铁道部1993-07-14批准TB/T829-93
代替TB829—84
1994-03—01实施
管外经D
3-2球面直角接头的标记
TB/T829—93
TB/T829-1-93
直角接头体
Q235-A
TB/T777-93
Q235-A
Dg=8mm的无维锅管用球面直角接头标记示例：直角接头Dg8TB/T829-93
Dg一8mm的焊接锅管用球面直角接头标记示例：178
TB/T776-93
球捷头
Q235-A
直角接头Dg8STB/T829-93
TB/T829—93

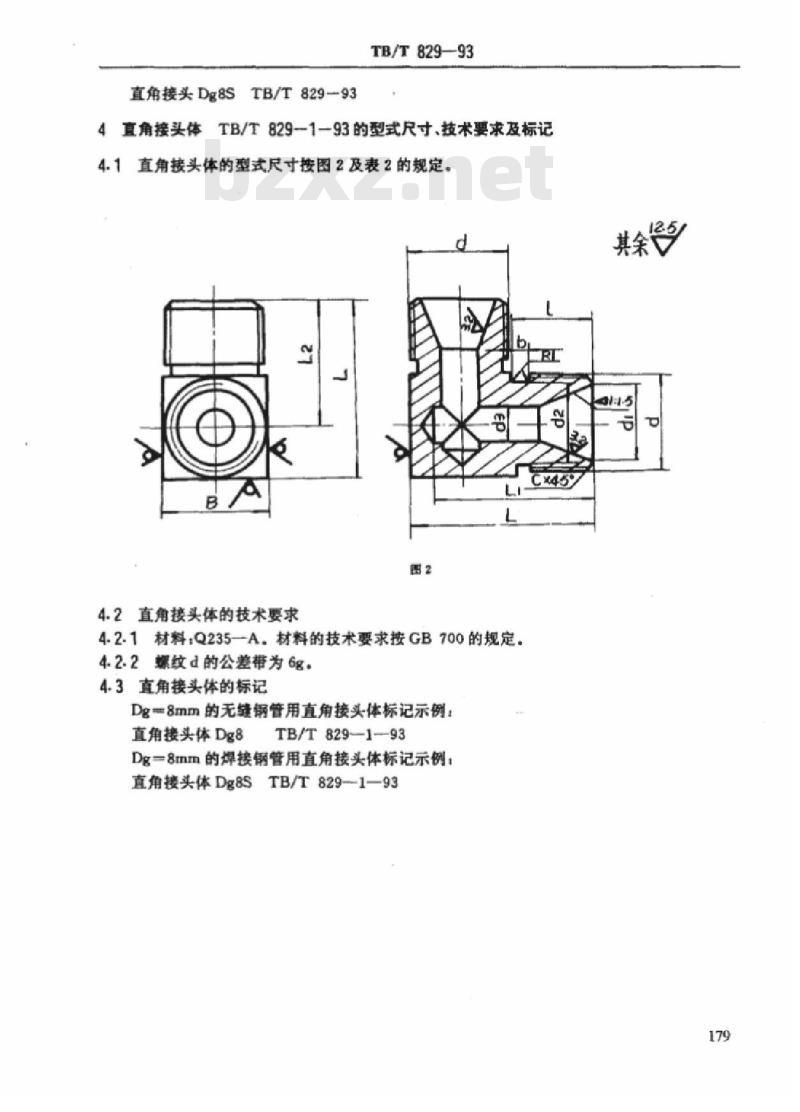

4直角接头体TB/T829-1一93的型式尺寸，技术要求及标记4.1直角接头体的型式尺寸按图2及表2的规定。o
4.2直角接头体的技术要求
4.2.1材料：Q235-A。材料的技术要求按GB700的规定，4.2.2爆纹d的公差带为6g.
4.3直角接头体的标记
Dg=8mm的无维钢管用直角接头体标记示例：直角接头体Dg8
TB/T829—1-93
Dg=8mm的焊接钢管用直角接头体标记示例直角接头体Dg8S TB/T 829-1-93179bzxz.net
管外径D
附加说明：
M20X1-5
TB/T829-93
本标准由铁道部大连内燃机车研究所提出并归口。本标准由铁道部大连机车车辆工厂修订。本标准负责修订人王立、曾广济、李志山。本标准1968年首次发布，1984年12月再次修订。L
