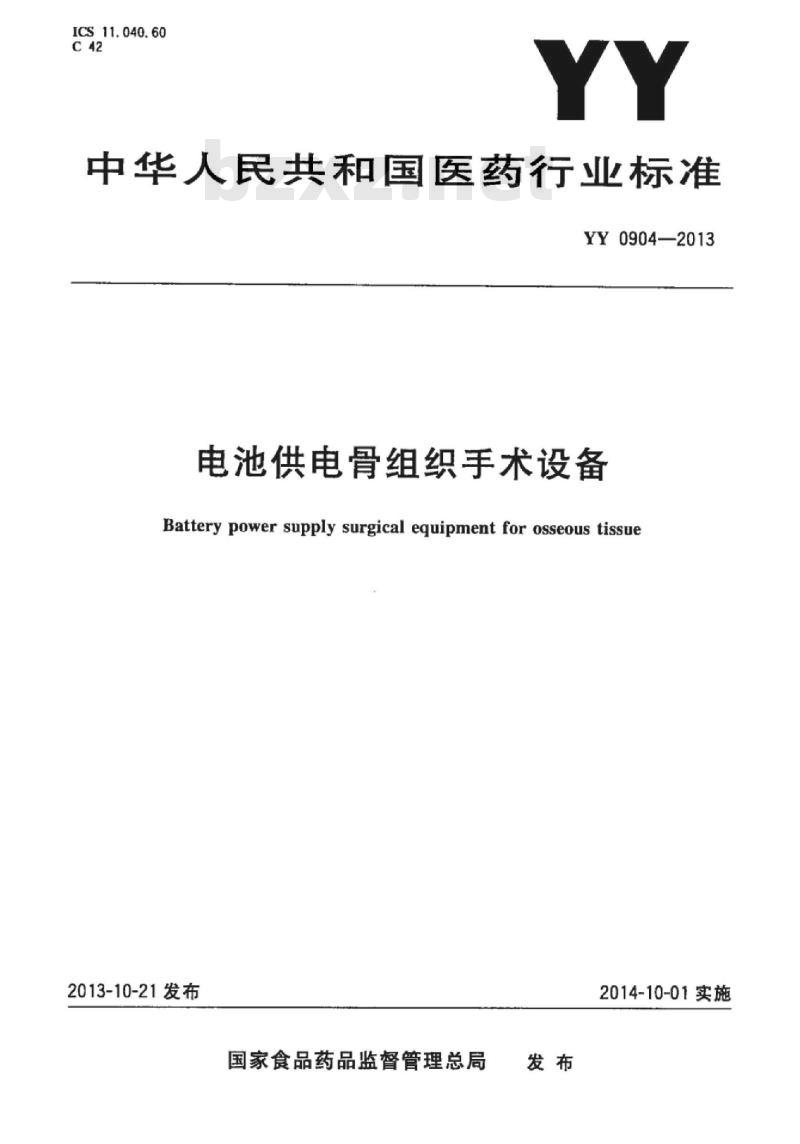

【YY医药标准】 电池供电骨组织手术设备

ICS11.040.60
中华人民共和国医药行业标准
YY0904—2013
电池供电骨组织手术设备
Battery power supply surgical equipment for osseous tissue2013-10-21发布
国家食品药品监督管理总局
2014-10-01实施

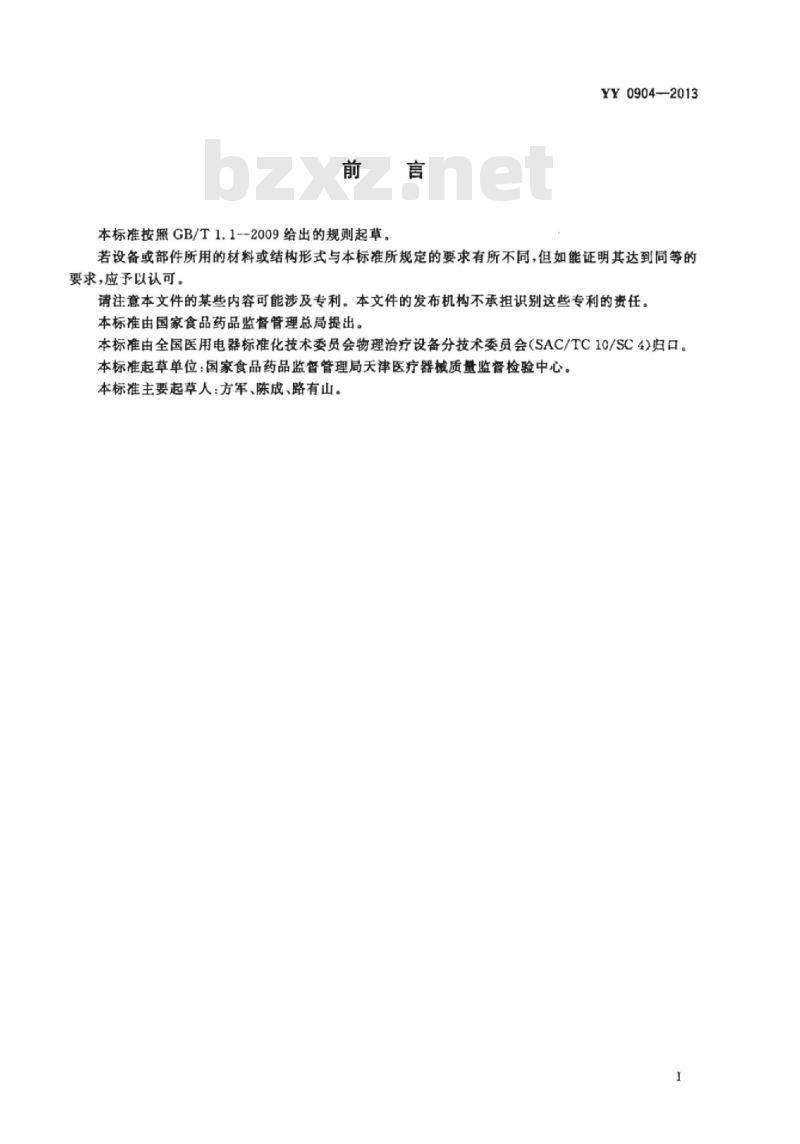

本标准按照GB/T1.1-2009给出的规则起草。YY0904—2013
若设备或部件所用的材料或结构形式与本标准所规定的要求有所不同，但如能证明其达到同等的要求，应予以认可。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由国家食品药品监督管理总局提出。本标准由全国医用电器标准化技术委员会物理治疗设备分技术委员会(SAC/TC10/SC4)归口。本标准起草单位：国家食品药品监督管理局天津医疗器械质量监督检验中心。本标准主要起草人：方军、陈成、路有山。1范围

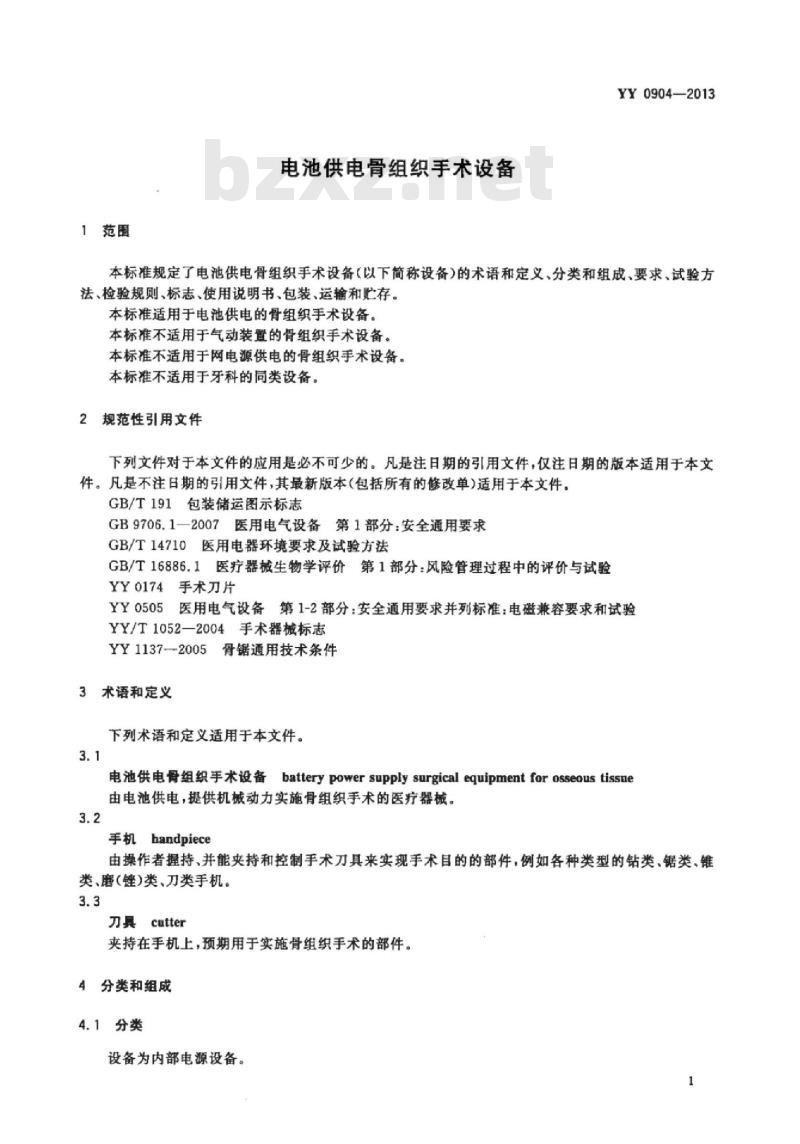

电池供电骨组织手术设备
YY0904—2013
本标准规定了电池供电骨组织手术设备（以下简称设备）的术语和定义、分类和组成、要求、试验方法，检验规则、标志、使用说明书、包装、运输和贮存。本标准适用于电池供电的骨组织手术设备。本标准不适用于气动装置的骨组织手术设备。本标准不适用于网电源供电的骨组织手术设备。本标准不适用于牙科的同类设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB9706.1一2007医用电气设备第1部分：安全通用要求GB/T14710医用电器环境要求及试验方法GB/T16886.1医疗器械生物学评价第1部分：风险管理过程中的评价与试验YY0174手术刀片
YY0505医用电气设备第1-2部分：安全通用要求并列标准：电磁兼容要求和试验YY/T1052—2004手术器械标志
YY1137--2005
骨锯通用技术条件
3术语和定义
下列术语和定义适用于本文件。3.1
电池供电骨组织手术设备batterypowersupplysurgical equipmentforosseoustissne由电池供电，提供机械动力实施骨组织手术的医疗器械。3.2
手机handpiece
由操作者握持、并能夹持和控制手术刀具来实现手术目的的部件，例如各种类型的钻类，锯类，锥类、磨（锉)类、刀类手机。
cutter
夹持在手机上，预期用于实施骨组织手术的部件。4分类和组成
4.1分类
设备为内部电源设备。
YY0904—2013

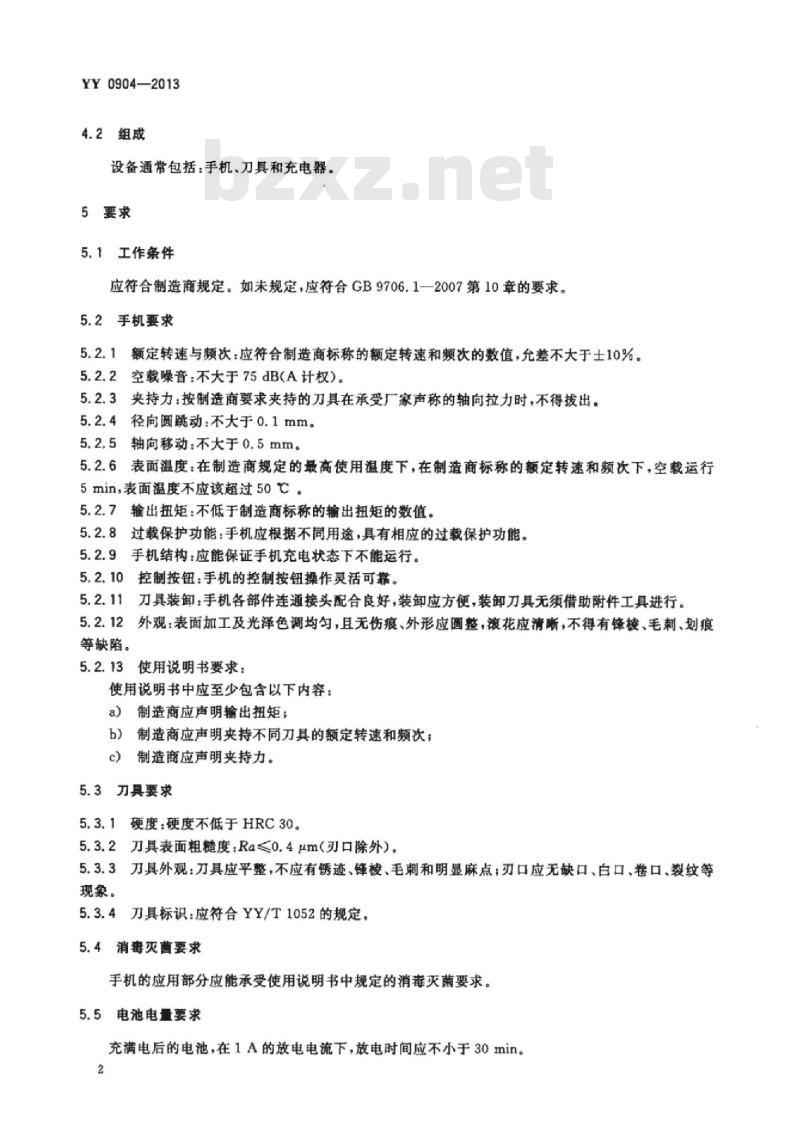

4.2组成
设备通常包括：手机、刀具和充电器。5要求
5.1工作条件
应符合制造商规定。如未规定，应符合GB9706.1一2007第10章的要求。5.2手机要求
5.2.1额定转速与频次。应符合制造商标称的额定转速和频次的数值，允差不大于士10%。5.2.2空载噪音：不大于75dB(A计权）。5.2.3夹持力：按制造商要求夹持的刀具在承受厂家声称的轴向拉力时，不得拨出。5.2.4径向圆跳动：不大于0.1mm。5.2.5轴向移动：不大于0.5mm。5.2.6表面温度：在制造商规定的最高使用温度下，在制造商标称的额定转速和频次下，空载运行5min，表面温度不应该超过50亡。5.2.7输出扭矩：不低于制造商标称的输出扭矩的数值，过载保护功能：手机应根据不同用途，具有相应的过载保护功能。5.2.8
手机结构：应能保证手机充电状态下不能运行。5.2.9
控制按钮：手机的控制按钮操作灵活可靠。5.2.10
刀具装卸：手机各部件连通接头配合良好，装卸应方便，装卸刀具无须借助附件工具进行。2外观：表面加工及光泽色调均勾，且无伤痕、外形应圆整，滚花应清晰，不得有锋棱、毛刺、划痕5.2.12
等缺陷。
使用说明书要求：wwW.bzxz.Net
使用说明书中应至少包含以下内容：制造商应声明输出扭矩：
b）制造商应声明夹持不同刀具的额定转速和频次：c）
制造商应声明夹持力。
5.3刀具要求
硬度：硬度不低于HRC30。
刀具表面粗糙度：Ra≤0.4μm（刃口除外）。5.3.3刀具外观：刀具应平整，不应有锈迹、锋棱、毛刺和明显麻点；刃口应无缺口、白口、卷口、裂纹等现象。
5.3.4刀具标识：应符合YY/T1052的规定。5.4消毒灭菌要求
手机的应用部分应能承受使用说明书中规定的消毒灭菌要求。5.5电池电量要求
充满电后的电池，在1A的放电电流下，放电时间应不小于30min。2

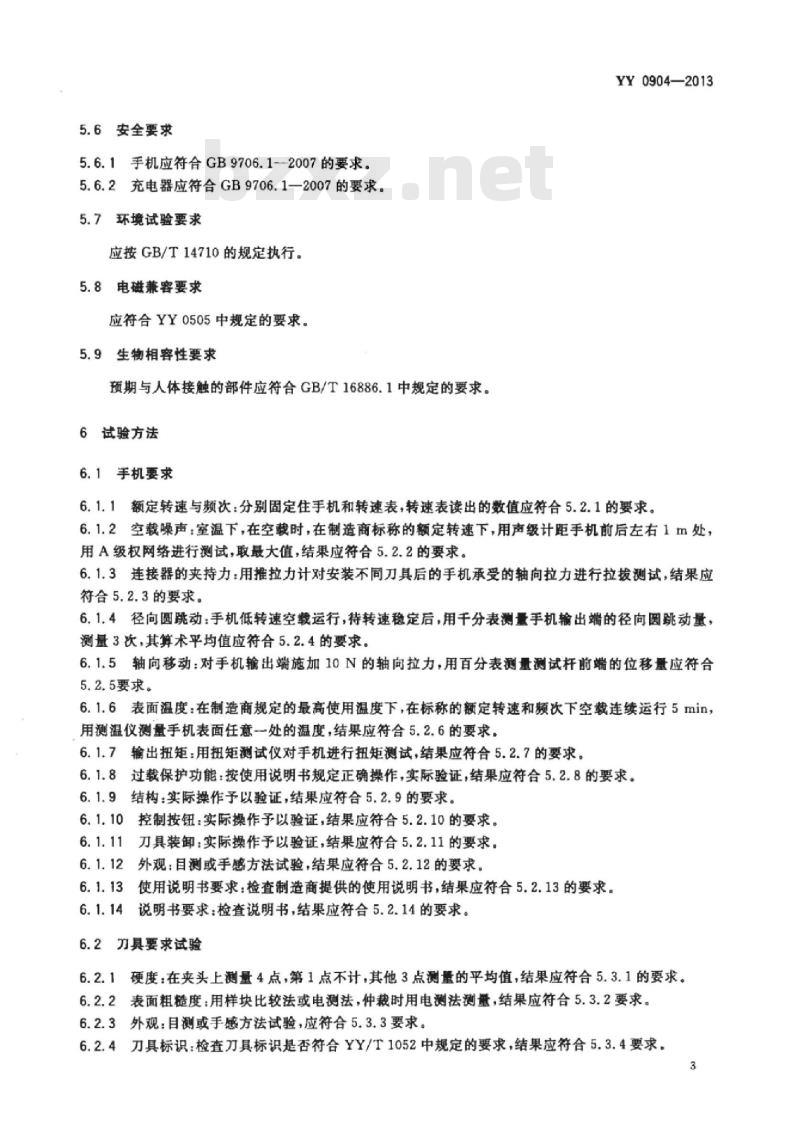

5.6安全要求
5.6.1手机应符合GB9706.1-2007的要求。5.6.2充电器应符合GB9706.1—2007的要求。5.7环境试验要求
应按GB/T14710的规定执行。
5.8电磁兼容要求
应符合YY0505中规定的要求。
5.9生物相容性要求
预期与人体接触的部件应符合GB/T16886.1中规定的要求。6试验方法
6.1手机要求
YY0904—2013
6.1.1额定转速与频次：分别固定住手机和转速表，转速表读出的数值应符合5.2.1的要求。6.1.2空载噪声：室温下，在空载时，在制造商标称的额定转速下，用声级计距手机前后左右1m处，用A级权网络进行测试，取最大值，结果应符合5.2.2的要求。6.1.3连接器的夹持力：用推拉力计对安装不同刀具后的手机承受的轴向拉力进行拉拔测试，结果应符合5.2.3的要求。
6.1.4径向圆跳动：手机低转速空载运行，待转速稳定后，用千分表测量手机输出端的径向圆跳动量，测量3次，其算术平均值应符合5.2.4的要求。6.1.5轴向移动：对手机输出端施加10N的轴向拉力，用百分表测量测试杆前端的位移量应符合5.2.5要求。
6.1.6表面温度：在制造商规定的最高使用温度下，在标称的额定转速和频次下空载连续运行5min，用测温仪测量手机表面任意一处的温度，结果应符合5.2.6的要求。6.1.7输出扭矩，用扭矩测试仪对手机进行扭矩测试，结果应符合5.2.7的要求。6.1.8过载保护功能：按使用说明书规定正确操作，实际验证，结果应符合5.2.8的要求。6.1.9结构：实际操作予以验证，结果应符合5.2.9的要求。6.1.10
控制按钮：实际操作予以验证，结果应符合5.2.10的要求。刀具装卸：实际操作予以验证，结果应符合5.2.11的要求。外观：目测或手感方法试验，结果应符合5.2.12的要求。使用说明书要求：检查制造商提供的使用说明书，结果应符合5.2.13的要求。6.1.14
说明书要求：检查说明书，结果应符合5.2.14的要求。6.2刀具要求试验
6.2.1硬度：在夹头上测量4点，第1点不计，其他3点测量的平均值，结果应符合5.3.1的要求。6.2.2表面粗糙度：用样块比较法或电测法，仲裁时用电测法测量，结果应符合5.3.2要求。6.2.3外观：目测或手感方法试验，应符合5.3.3要求。6.2.4刀具标识：检查刀具标识是否符合YY/T1052中规定的要求，结果应符合5.3.4要求。3
YY0904—2013
6.3消毒灭菌要求试验
按照使用说明书要求的消毒灭菌方法进行试验，重复进行3次试验后，仍能正常使用。6.4电池电量要求试验
将充满电的电池组的输出端与电池能量测试仪（自制）连接测试，结果应符合5.5的要求。6.5安全要求
6.5.1按GB9706.1规定的试验方法进行，结果应符合5.6.1的要求。6.5.2按GB9706.1规定的试验方法进行或按照制造商声明的其他安全标准中规定的试验方法进行。结果应符合5.6.2要求。
6.6环境试验要求
按GB/T14710规定的试验方法进行，结果应符合5.7的要求。6.7电磁兼容要求
按YY0505规定的试验方法进行，结果应符合5.8的要求。6.8生物相容性要求
按GB/T16886.1中规定的试验方法进行，结果应符合5.9要求。7检验规则
7.1检验类别
设备的质量检验分出厂检验和型式检验。7.2出厂检验
7.2.1设备出厂由制造商质量检验部门进行逐台检验，合格后方可出厂。检验项目见表1。7.2.2出厂检验判定：检验项目全部合格判定出厂检验合格，否则判定出厂检验不合格。表1出厂检验项目和型式检验项目检验类型
出厂检验
型式检验
7.3型式检验
检验项目
5.2.1，5.2.2,5.2.9正常工作温度下的连续漏电流和电介质强度。全项目
型式检验应在下列情况之一时进行：a）产品注册前（包括老产品转产）：b)
连续生产一定周期（一般不多于两年）间隔一年以上再生产时：
产品结构、材料、工艺或关键元器件有重大改变时；e
出厂检验结果与设计要求有较大差异时：f)
国家质量监督检验机构提出要求时。7.3.2
型式检验的样品从出厂合格品中抽取，检验项目见表1。YY0904—2013
型式检验判定：检验项目全部合格判定型式检验合格，否则判定型式检验不合格。7.3.3
标志、使用说明书
8.1标志
8.1.1铭牌标志
在设备的适当位置应设有铭牌，铭牌上至少应有下列标志：制造商名称或商标；
b）产品名称、规格型号：
电源电压、频率、输人功率；
生产日期及编号：
注册产品标准号、产品注册号。外包装上标志
当设备有外包装时，应至少有下列标志：制造商名称及地址：
产品名称及规格型号：
出厂日期及编号：
注册产品标准号、产品注册号：d)
体积（长×宽×高）：
净重和毛重：
g）“易碎物品”“向上”“怕雨”等字样或标志，标志应符合GB/T191的有关规定。箱上的字样或标志应能保证不因历时较久而模糊不清。8.1.3产品检验合格证上标志
产品检验合格证上至少应有下列标志：a
制造商名称：
b）产品名称及规格型号：
c）检验合格标记和检验员代号：d）检验日期。
8.2使用说明书
使用说明书至少应包括下述内容：a)
制造商名称、商标和地址；
b）产品名称、规格型号：
产品特点、用途、适用范围和主要性能与主要技术参数：e
安装方法、操作使用、保养维修、安全注意事项等详细说明。d)
YY0904—2013
包装、运输、贮存
9.1包装
9.1.1设备应单台包装，外包装应能保证产品不受自然损坏，包装材料按订货合同规定。9.1.2
设备在箱内应有防雨、防潮及软性衬垫等措施。设备在箱内应牢固固定，以防运输时松动和擦伤。9.1.3
规定。
设备允许按订货合同规定进行裸装，裸装时需有运输过程中的防护措施，具体要求按订货合同设备应有下列随机文件：
产品检验合格证：
产品使用说明书：
装箱清单，
产品服务卡。
2运输
运输要求按订货合同规定。
3贮存
设备应贮存在温度为一40℃～55℃，相对湿度不超过90%，无腐蚀性气体和通风良好的室内6
